PN结物理特性及玻尔兹曼常数测量
PN 结物理特性及玻尔兹曼常数测量半导体PN 结的物理特性是物理学和电子学的重要基础内容之一。
使用本实验的仪器用物理实验方法，测量PN 结扩散电流与电压关系，证明此关系遵循指数分布规律，并较精确地测出玻尔兹曼常数(物理学重要常数之一),使学生学会测量弱电流的一种新方法。
本实验的仪器同时提供干井变温恒温器和铂金电阻测温电桥，测量PN 结结电压be U 与热力学温度T 关系，求得该传感器的灵敏度，并近似求得0K 时硅材料的禁带宽度。
【实验目的】1、在室温时，测量PN 结扩散电流与结电压关系，通过数据处理证明此关系遵循指数分布规律。
2、在不同温度条件下，测量玻尔兹曼常数。
3、学习用运算放大器组成电流—电压变换器测量10-6A 至10-8A 的弱电流。
4、测量PN 结结电压be U与温度关系，求出结电压随温度变化的灵敏度。
5、计算在0K 时半导体（硅）材料的禁带宽度（选作）。
6、学会用最小二乘法拟合数据。
【实验仪器】FD-PN-4型PN 结物理特性综合实验仪（如下图）,TIP31c 型三极管（带三根引线）一只，长连接导线11根（6黑5红），手枪式连接导线10根，3DG6（基极与集电极已短接，有二根引线）一只，铂电阻一只。
FD-PN-4 型PN 节物理特性测定仪【实验原理】1. 测量三极管发射极与基极电压U 1和集电极与基极电压U 2之间的关系(a)PN 结伏安特性及玻尔兹曼常数测量由半导体物理学可知，PN 结的正向电流-电压关系满足：[]1/0-=KT eU e I I (1)式(1)中I 是通过PN 结的正向电流，I 0是反向饱和电流，在温度恒定是为常数，T 是热力学温度，e 是电子的电荷量，U 为PN 结正向压降。
由于在常温(300K)时，kT /e ≈0.026v ，而PN 结正向压降约为十分之几伏，则KTeU e/>>1,(1)式括号内-1项完全可以忽略，于是有：KT eU e I I /0= (2)也即PN 结正向电流随正向电压按指数规律变化。
PN结物理特性及玻尔兹曼常数测量（精品）
PN 结物理特性及玻尔兹曼常数测量半导体PN 结的物理特性是物理学和电子学的重要基础内容之一。
使用本实验的仪器用物理实验方法，测量PN 结扩散电流与电压关系，证明此关系遵循指数分布规律，并较精确地测出玻尔兹曼常数(物理学重要常数之一),使学生学会测量弱电流的一种新方法。
本实验的仪器同时提供干井变温恒温器和铂金电阻测温电桥，测量PN 结结电压be U 与热力学温度T 关系，求得该传感器的灵敏度，并近似求得0K 时硅材料的禁带宽度。
【实验目的】1、在室温时，测量PN 结扩散电流与结电压关系，通过数据处理证明此关系遵循指数分布规律。
2、在不同温度条件下，测量玻尔兹曼常数。
3、学习用运算放大器组成电流—电压变换器测量10-6A 至10-8A 的弱电流。
4、测量PN 结结电压be U与温度关系，求出结电压随温度变化的灵敏度。
5、计算在0K 时半导体（硅）材料的禁带宽度（选作）。
6、学会用最小二乘法拟合数据。
【实验仪器】FD-PN-4型PN 结物理特性综合实验仪（如下图）,TIP31c 型三极管（带三根引线）一只，长连接导线11根（6黑5红），手枪式连接导线10根，3DG6（基极与集电极已短接，有二根引线）一只，铂电阻一只。
FD-PN-4 型PN 节物理特性测定仪【实验原理】1. 测量三极管发射极与基极电压U 1和集电极与基极电压U 2之间的关系(a)PN 结伏安特性及玻尔兹曼常数测量由半导体物理学可知，PN 结的正向电流-电压关系满足：[]1/0-=KTeU eI I (1)式(1)中I 是通过PN 结的正向电流，I 0是反向饱和电流，在温度恒定是为常数，T 是热力学温度，e 是电子的电荷量，U 为PN 结正向压降。
由于在常温(300K)时，kT /e ≈0.026v ，而PN 结正向压降约为十分之几伏，则KTeU e/>>1,(1)式括号内-1项完全可以忽略，于是有：KTeU eI I /0= (2)也即PN 结正向电流随正向电压按指数规律变化。
常用替换运放型号对比
常用替换运放型号对比CA3130 高输入阻抗运算放大器 Intersil[DATA] CA3140 高输入阻抗运算放大器 CD4573 四可编程运算放大器 MC14573 ICL7650 斩波稳零放大器 LF347(NS[DATA]) 带宽四运算放大器 KA347 LF351 BI-FET单运算放大器 NS[DATA] LF353 BI-FET双运算放大器 NS[DATA] LF356 BI-FET单运算放大器 NS[DATA] LF357 BI-FET单运算放大器 NS[DATA] LF398 采样保持放大器 NS[DATA] LF411 BI-FET单运算放大器 NS[DATA] LF412 BI-FET双运放大器 NS[DATA] LM124 低功耗四运算放大器(军用档) NS[DATA]/TI[DATA] LM1458 双运算放大器 NS[DATA] LM148 四运算放大器 NS[DATA] LM224J 低功耗四运算放大器(工业档)NS[DATA]/TI[DATA] LM2902 四运算放大器 NS[DATA]/TI[DATA] LM2904 双运放大器 NS[DATA]/TI[DATA] LM301 运算放大器 NS[DATA] LM308 运算放大器 NS[DATA] LM308H 运算放大器（金属封装） NS[DATA] LM318 高速运算放大器 NS[DATA] LM324(NS[DATA]) 四运算放大器 HA17324,/LM324N(TI) LM348 四运算放大器 NS[DATA] LM358 NS[DATA] 通用型双运算放大器 HA17358/LM358P(TI) LM380 音频功率放大器NS[DATA] LM386-1 NS[DATA] 音频放大器 NJM386D,UTC386 LM386-3 音频放大器 NS[DATA] LM386-4 音频放大器 NS[DATA] LM3886 音频大功率放大器 NS[DATA] LM3900 四运算放大器 LM725 高精度运算放大器NS[DATA] LM733 带宽运算放大器 LM741 NS[DATA] 通用型运算放大器 HA17741 MC34119 小功率音频放大器 NE5532 高速低噪声双运算放大器 TI[DATA] NE5534 高速低噪声单运算放大器 TI[DATA] NE592 视频放大器 OP07-CP 精密运算放大器 TI[DATA] OP07-DP 精密运算放大器 TI[DATA] TBA820M 小功率音频放大器 ST[DATA] TL061 BI-FET单运算放大器 TI[DATA] TL062 BI-FET双运算放大器 TI[DATA] TL064 BI-FET 四运算放大器 TI[DATA] TL072 BI-FET双运算放大器 TI[DATA] TL074 BI-FET四运算放大器 TI[DATA] TL081 BI-FET单运算放大器 TI[DATA] TL082 BI-FET双运算放大器 TI[DATA] TL084 BI-FET四运算放大器 TI[DATA] AD824 JFET输入,单电源,低电压,低功耗,精密四运算放大器 MC33171 单电源,低电压,低功耗运算放大器 AD826 低功耗,宽带,高速双运算放大器 MC33172 单电源,低电压,低功耗双运算放大器AD827 低功耗,高速双运算放大器 MC33174 单电源,低电压,低功耗四运算放大器 AD828 低功耗,宽带,高速双运算放大器 MC33178 大电流,低功耗,低噪音双运算放大器 AD844 电流反馈型,宽带,高速运算放大器 MC33179 大电流,低功耗,低噪音四运算放大器 AD846 电流反馈型,高速,精密运算放大器 MC33181 JFET输入,低功耗运算放大器 AD847 低功耗,高速运算放大器 MC33182 JFET输入,低功耗双运算放大器AD8531 COMS单电源,低功耗,高速运算放大器 MC33184 JFET输入,低功耗四运算放大器 AD8532 COMS单电源,低功耗,高速双运算放大器 MC33201 单电源,大电流,低电压运算放大器 AD8534 COMS单电源,低功耗,高速四运算放大器 MC33202 单电源,大电流,低电压双运算放大器 AD9617 低失真，电流反馈型,宽带,高速,精密运算放大器 MC33204 单电源,大电流,低电压四运算放大器 AD9631 低失真，宽带,高速运算放大器 MC33272 单电源,低电压,高速双运算放大器 AD9632 低失真，宽带,高速运算放大器 MC33274 单电源,低电压,高速四运算放大器 AN6550 低电压双运算放大器 MC33282 JFET输入,宽带,高速双运算放大器AN6567 大电流,单电源双运算放大器 MC33284 JFET输入,宽带,高速四运算放大器 AN6568 大电流,单电源双运算放大器 MC33502 BIMOS,单电源,大电流,低电压,双运算放大器 BA718 单电源,低功耗双运算放大器MC34071A 单电源,高速运算放大器 BA728 单电源,低功耗双运算放大器 MC34072A 单电源,高速双运算放大器 CA5160 BIMOS,单电源,低功耗运算放大器 MC34074A 单电源,高速四运算放大器 CA5260 BIMOS,单电源双运算放大器 MC34081 JFET输入,宽带,高速运算放大器 CA5420 BIMOS,单电源,低电压,低功耗运算放大器 MC34082 JFET输入,宽带,高速双运算放大器 CA5470 BIMOS单电源四运算放大器 MC34084 JFET输入,宽带,高速四运算放大器 CLC400 电流反馈型,宽带,高速运算放大器 MC34181 JFET输入,低功耗运算放大器 CLC406 电流反馈型,低功耗,宽带,高速运算放大器 MC34182 JFET输入,低功耗双运算放大器 CLC410 电流反馈型,高速运算放大器 MC34184 JFET输入,低功耗四运算放大器 CLC415 电流反馈型,宽带,高速四运算放大器 MC35071A 单电源,高速运算放大器 CLC449 电流反馈型,宽带,高速运算放大器 MC35072A 单电源,高速双运算放大器 CLC450 电流反馈型,单电源,低功耗,宽带,高速运算放大器 MC35074A 单电源,高速四运算放大器 CLC452 单电源,电流反馈型,大电流,低功耗,宽带,高速运算放大器 MC35081 JFET输入,宽带,高速运算放大器 CLC505 电流反馈型,高速运算放大器 MC35082 JFET输入,宽带,高速双运算放大器 EL2030 电流反馈型,宽带,高速运算放大器 MC35084 JFET输入,宽带,高速四运算放大器 EL2030C 电流反馈型,宽带,高速运算放大器 MC35171 单电源,低电压,低功耗运算放大器 EL2044C 单电源,低功耗,高速运算放大器 MC35172 单电源,低电压,低功耗双运算放大器 EL2070 电流反馈型,宽带,高速运算放大器 MC35174 单电源,低电压,低功耗四运算放大器 EL2070C 电流反馈型,宽带,高速运算放大器 MC35181 JFET输入,低功耗运算放大器 EL2071C 电流反馈型,宽带,高速运算放大器 MC35182 JFET输入,低功耗双运算放大器 EL2073 宽带,高速运算放大器 MC35184 JFET输入,低功耗四运算放大器 EL2073C 宽带,高速运算放大器 MM6558 低电压,低失调电压,精密双运算放大器 EL2130C 电流反馈型,宽带,高速运算放大器MM6559 低电压,低失调电压,精密双运算放大器 EL2150C 单电源,宽带,高速运算放大器 MM6560 低电压,低失调电压,精密双运算放大器 EL2160C 电流反馈型,宽带,高速运算放大器 MM6561 低功耗,低电压,低失调电压,精密双运算放大器 EL2165C 电流反馈型,宽带,高速,精密运算放大器 MM6564 单电源,低电压,低功耗,低失调电压,精密双运算放大器 EL2170C 单电源,电流反馈型,低功耗,宽带,高速运算放大器MM6572 低噪音,低电压,低失调电压,精密双运算放大器 EL2175C 电流反馈型,宽带,高速,精密运算放大器 NE5230 单电源,低电压运算放大器 EL2180C 单电源,电流反馈型,低功耗,宽带,高速运算放大器NE5512 通用双运算放大器 EL2224 宽带,高速双运算放大器 NE5514 通用四运算放大器 EL2224C 宽带,高速双运算放大器 NE5532 低噪音,高速双运算放大器 EL2232 电流反馈型,宽带,高速双运算放大器NE5534 低噪音,高速运算放大器 EL2232C 电流反馈型,宽带,高速双运算放大器 NJM2059 通用四运算放大器 EL2250C 单电源,宽带,高速双运算放大器 NJM2082 JFET输入,高速双运算放大器 EL2260C 电流反馈型,宽带,高速双运算放大器 NJM2107 低电压,通用运算放大器 EL2270C 单电源,电流反馈型,低功耗,宽带,高速双运算放大器 NJM2112 低电压,通用四运算放大器 EL2280C 单电源,电流反馈型,低功耗,宽带,高速双运算放大器 NJM2114 低噪音双运算放大器 EL2424 宽带,高速四运算放大器 NJM2115 低电压,通用双运算放大器 EL2424C 宽带,高速四运算放大器 NJM2119 单电源,精密双运算放大器 EL2444C 单电源,低功耗,高速四运算放大器 NJM2122 低电压,低噪音双运算放大器 EL2450C 单电源,宽带,高速四运算放大器 NJM2130F 低功耗运算放大器 EL2460C 电流反馈型,宽带,高速四运算放大器 NJM2132 单电源,低电压,低功耗双运算放大器 EL2470C 单电源,电流反馈型,低功耗,宽带,高速四运算放大器 NJM2136 低电压,低功耗,宽带,高速运算放大器 EL2480C 单电源,电流反馈型,低功耗,宽带,高速四运算放大器NJM2137 低电压,低功耗,宽带,高速双运算放大器 HA-2640 高耐压运算放大器 NJM2138 低电压,低功耗,宽带,高速四运算放大器 HA-2645 高耐压运算放大器 NJM2140 低电压双运算放大器 HA-2839 宽带,高速运算放大器 NJM2141 大电流,低电压双运算放大器 HA-2840 宽带,高速运算放大器 NJM2147 高耐压,低功耗双运算放大器 HA-2841 宽带,高速运算放大器 NJM2162 JFET输入,低功耗,高速双运算放大器HA-2842 宽带,高速运算放大器 NJM2164 JFET输入,低功耗,高速四运算放大器 HA-4741 通用四运算放大器 NJM3404A 单电源,通用双运算放大器 HA-5020 电流反馈型,宽带,高速运算放大器 NJM3414 单电源,大电流双运算放大器 HA-5127 低噪音,低失调电压,精密运算放大器 NJM3415 单电源,大电流双运算放大器 HA-5134 低失调电压,精密四运算放大器 NJM3416 单电源,大电流双运算放大器 HA-5137 低噪音,低失调电压,高速,精密运算放大器 NJM4556A 大电流双运算放大器 HA-5142 单电源,低功耗双运算放大器NJM4580 低噪音双运算放大器 HA-5144 单电源,低功耗四运算放大器 NJU7051 CMOS单电源,低功耗,低电压,低失调电压运算放大器 HA-5177 低失调电压,精密运算放大器 NJU7052 CMOS单电源,低功耗,低电压,低失调电压双运算放大器 HA-5221 低噪音,精密运算放大器 NJU7054 CMOS单电源,低功耗,低电压,低失调电压四运算放大器 HA-5222 低噪音,精密双运算放大器 NJU7061 CMOS单电源,低功耗,低电压,低失调电压运算放大器 HA-7712 BIMOS,单电源,低功耗,精密运算放大器 NJU7062 CMOS单电源,低功耗,低电压,低失调电压双运算放大器 HA-7713 BIMOS,单电源,低功耗,精密运算放大器 NJU7064 CMOS单电源,低功耗,低电压,低失调电压四运算放大器 HA16118 CMOS单电源,低电压,低功耗双运算放大器 NJU7071 CMOS单电源,低功耗,低电压,低失调电压运算放大器 AD704 低偏置电流,低功耗,低失调电压,精密四运算放大器 MAX430 CMOS单电源运算放大器 AD705 低偏置电流,低功耗,低失调电压,精密运算放大器 MAX432 CMOS 单电源运算放大器 AD706 低偏置电流,低功耗,低失调电压,精密双运算放大器 MAX4330 单电源,低电压,低功耗运算放大器 AD707 低失调电压,精密运算放大器 MAX4332 单电源,低电压,低功耗双运算放大器AD708 低失调电压,精密双运算放大器 MAX4334 单电源,低电压,低功耗四运算放大器 AD711 JFET输入,高速,精密运算放大器 MAX473 单电源,低电压,宽带,高速运算放大器 AD712 JFET输入,高速,精密双运算放大器 MAX474 单电源,低电压,宽带,高速双运算放大器 AD713 JFET输入,高速,精密四运算放大器MAX475 单电源,低电压,宽带,高速四运算放大器 AD744 JFET输入,高速,精密运算放大器 MAX477 宽带,高速运算放大器 AD745 JFET输入,低噪音,高速运算放大器 MAX478 单电源,低功耗,精密双运算放大器AD746 JFET输入,高速,精密双运算放大器 MAX478A 单电源,低功耗,精密双运算放大器 AD795 JFET输入,低噪音,低功耗,精密运算放大器 MAX479 单电源,低功耗,精密四运算放大器 AD797 低噪音运算放大器MAX479A 单电源,低功耗,精密四运算放大器 AD8002 电流反馈型,低功耗,宽带,高速双运算放大器MAX480 单电源,低功耗,低电压,低失调电压,精密运算放大器 AD8005 电流反馈型,低功耗,宽带,高速双运算放大器 MAX492C 单电源,低功耗,低电压,精密双运算放大器 AD8011 电流反馈型,低功耗,宽带,高速运算放大器 MAX492E 单电源,低功耗,低电压,精密双运算放大器 AD8031 单电源,低功耗,高速运算放大器 MAX492M 单电源,低功耗,低电压,精密双运算放大器 AD8032 单电源,低功耗,高速双运算放大器MAX494C 单电源,低功耗,低电压,精密四运算放大器 AD8041 单电源,宽带,高速运算放大器 MAX494E 单电源,低功耗,低电压,精密四运算放大器 AD8042 单电源,宽带,高速双运算放大器 MAX494M 单电源,低功耗,低电压,精密四运算放大器 AD8044 单电源,宽带,高速四运算放大器 MAX495C 单电源,低功耗,低电压,精密运算放大器 AD8047 宽带,高速运算放大器 MAX495E 单电源,低功耗,低电压,精密运算放大器AD8055 低功耗,宽带,高速运算放大器 MAX495M 单电源,低功耗,低电压,精密运算放大器 AD8056 低功耗,宽带,高速双运算放大器 MC1458 通用双运算放大器 AD8072 电流反馈型,宽带,高速双运算放大器MC1458C 通用双运算放大器 AD812 电流反馈型,低电压,低功耗,高速双运算放大器 MC33071A 单电源,高速运算放大器 AD817 低功耗,宽带,高速运算放大器 MC33072A 单电源,高速双运算放大器 AD818 低功耗,宽带,高速运算放大器 MC33074A 单电源,高速四运算放大器 AD820 JFET输入,单电源,低电压,低功耗,精密运算放大器 MC33078 低噪音双运算放大器 AD822 JFET输入,单电源,低电压,低功耗,精密双运算放大器MC33079 低噪音四运算放大器 AD823 JFET输入,单电源,低电压,低功耗,精密,高速双运算放大器 MC33102 低功耗双运算放大器 HA16119 CMOS单电源,低电压,低功耗双运算放大器 NJU7072 CMOS单电源,低功耗,低电压,低失调电压双运算放大器 HFA1100 电流反馈型,宽带,高速运算放大器 NJU7074 CMOS单电源,低功耗,低电压,低失调电压四运算放大器 HFA1120 电流反馈型,宽带,高速运算放大器 OP-07 低漂移,精密运算放大器 HFA1205 电流反馈型,低功耗,宽带,高速双运算放大器 OP-113 BICMOS单电源,低噪音,低失调电压,精密运算放大器 HFA1245 电流反馈型,低功耗,宽带,高速双运算放大器 OP-150 COMS,单电源,低电压,低功耗 ICL7611 CMOS低电压,低功耗运算放大器 OP-160 电流反馈型,高速运算放大器 ICL7612 CMOS低电压,低功耗运算放大器 OP-162 单电源,低电压,低功耗,高速,精密运算放大器 ICL7621 CMOS低电压,低功耗双运算放大器 OP-177 低失调电压,精密运算放大器 ICL7641 CMOS低电压四运算放大器OP-183 单电源,宽带运算放大器 ICL7642 CMOS低电压,低功耗四运算放大器 OP-184 单电源,低电压,高速,精密运算放大器 ICL7650S 稳压器 OP-191 单电源,低电压,低功耗运算放大器 LA6500 单电源，功率OP 放大器 OP-193 单电源,低电压,低功耗,精密运算放大器 LA6501 单电源，功率OP放大器 OP-196 单电源,低电压,低功耗运算放大器 LA6510 2回路单电源功率OP放大器 OP-200 低功耗,低失调电压,精密双运算放大器" LA6512 高压,功率OP放大器双运算放大器 OP-213 BICMOS单电源,低噪音,低失调电压,精密双运算放大器 LA6513 高压,功率OP放大器双运算放大器 OP-250 COMS,单电源,低电压,低功耗双运算放大器 LA6520 单电源,功率OP放大器三运算放大器 OP-260 电流反馈型,高速双运算放大器 LF356 JFET输入，高速运算放大器 OP-262 单电源,低电压,低功耗,高速,精密双运算放大器 LF356A JFET输入，高速运算放大器 OP-27 低噪音,低失调电压,精密运算放大器 LF411 JFET输入，高速运算放大器 OP-270 低噪声,低失调电压,精密双运算放大器 LF411A JFET输入，高速运算放大器 OP-271 精密双运算放大器 LF412 JFET输入，高速双运算放大器 OP-275 高速双运算放大器 LF412A JFET输入，高速双运算放大器 OP-279 单电源,大电流双运算放大器 LF441 低功耗，JFET输入运算放大器 OP-282 JFET输入,低功耗双运算放大器 LF441A 低功耗，JFET输入运算放大器 OP-283 单电源,宽带双运算放大器 LF442 低功耗，JFET输入双运算放大器 OP-284 单电源,低电压,高速,精密双运算放大器 LF442A 低功耗，JFET输入双运算放大器OP-290 单电源,低功耗,精密双运算放大器 LF444 低功耗，JFET输入四运算放大器 OP-291 单电源,低电压,低功耗双运算放大器 LF444A 低功耗，JFET输入四运算放大器 OP-292 BICMOS单电源,通用双运算放大器 LM2902 单电源四运算放大器 OP-293 单电源,低电压,低功耗,精密双运算放大器 LM2904 单电源双运算放大器 OP-295 BICMOS低功耗,精密双运算放大器 LM324 单电源四运算放大器 OP-296 单电源,低电压,低功耗双运算放大器 LM358 单电源双运算放大器 OP-297 低电压,低功耗,低漂移,精密双运算放大器LM4250 单程控、低功耗运算放大器 OP-37 低噪音,低失调电压,高速,精密运算放大器 LM607 低失调电压,精密运算放大器 OP-400 低功耗,低失调电压,精密四运算放大器 LM6118 宽带,高速双运算放大器OP-413 BICMOS单电源,低噪音,低失调电压,精密四运算放大器。
大学物理实验报告23-PN结温度传感器特性
天津大学物理实验报告姓名： 专业： 班级： 学号： 实验日期： 实验教室： 指导教师：【实验名称】 PN 结物理特性综合实验 【实验目的】1. 在室温时，测量PN 结电流与电压关系，证明此关系符合波耳兹曼分布规律2. 在不同温度条件下，测量玻尔兹曼常数3. 学习用运算放大器组成电流-电压变换器测量弱电流4. 测量PN 结电压与温度关系，求出该PN 结温度传感器的灵敏度5. 计算在0K 温度时，半导体硅材料的近似禁带宽度 【实验仪器】半导体PN 结的物理特性实验仪 资产编号：××××，型号：×××（必须填写） 【实验原理】1．PN 结的伏安特性及玻尔兹曼常数测量 PN 结的正向电流-电压关系满足：]1)/[ex p(0-=kT eU I I (1)当()exp /1eU kT >>时,(1)式括号内-1项完全可以忽略，于是有：0exp(/)I I eU kT = (2)也即PN 结正向电流随正向电压按指数规律变化。
若测得PN 结I U -关系值，则利用(1)式可以求出/e kT 。
在测得温度T 后，就可以得到/e k ，把电子电量e 作为已知值代入，即可求得玻尔兹曼常数k 。
实验线路如图1所示。
2、弱电流测量LF356是一个高输入阻抗集成运算放大器，用它组成电流-电压变换器(弱电流放大器),如图2所示。
其中虚线框内电阻r Z 为电流-电压变换器等效输入阻抗。
运算放大器的输入电压0U 为：00i U K U =- (3)式(3)中i U 为输入电压，0K 为运算放大器的开环电压增益，即图2中电阻f R →∞时的电压增益（f R 称反馈电阻）。
因而有：00(1)i i s f fU U U K I R R -+== (4) 由（4）式可得电流-电压变换器等效输入阻抗x Z 为001i f f x s U R R Z I K K ==≈+ (5) 由(3)式和(4)式可得电流-电压变换器输入电流s I 与输出电压0U 之间的关系式，即：图1 PN 结扩散电源与结电压关系测量线路图图2 电流－电压变换器i s fr U U I Z R ==- (6) 只要测得输出电压0U 和已知f R 值，即可求得s I 值。

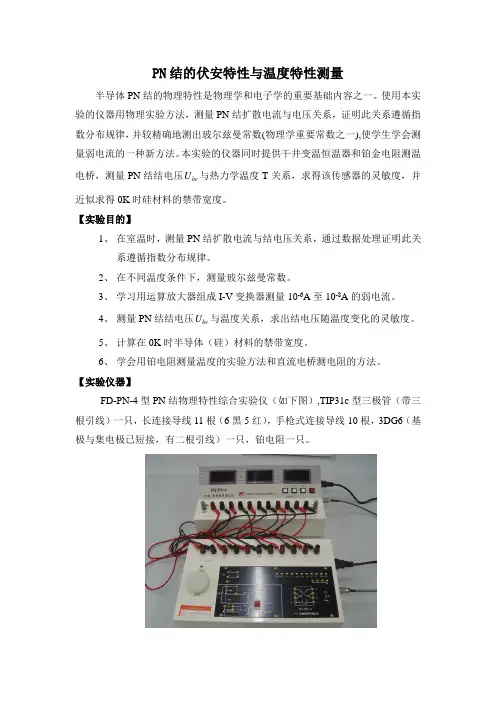

pn结的伏安特性与温度特性测量(精)
PN结的伏安特性与温度特性测量半导体PN结的物理特性是物理学和电子学的重要基础内容之一。
使用本实验的仪器用物理实验方法，测量PN结扩散电流与电压关系，证明此关系遵循指数分布规律，并较精确地测出玻尔兹曼常数(物理学重要常数之一),使学生学会测量弱电流的一种新方法。
本实验的仪器同时提供干井变温恒温器和铂金电阻测温U与热力学温度T关系，求得该传感器的灵敏度，并电桥，测量PN结结电压be近似求得0K时硅材料的禁带宽度。
【实验目的】1、在室温时，测量PN结扩散电流与结电压关系，通过数据处理证明此关系遵循指数分布规律。
2、在不同温度条件下，测量玻尔兹曼常数。
3、学习用运算放大器组成I-V变换器测量10-6A至10-8A的弱电流。
U与温度关系，求出结电压随温度变化的灵敏度。
4、测量PN结结电压be5、计算在0K时半导体（硅）材料的禁带宽度。
6、学会用铂电阻测量温度的实验方法和直流电桥测电阻的方法。
【实验仪器】FD-PN-4型PN结物理特性综合实验仪（如下图）,TIP31c型三极管（带三根引线）一只，长连接导线11根（6黑5红），手枪式连接导线10根，3DG6（基极与集电极已短接，有二根引线）一只，铂电阻一只。
【实验原理】1、PN 结伏安特性及玻尔兹曼常数测量由半导体物理学可知，PN 结的正向电流-电压关系满足：[]1/0-=KT eU e I I (1)式(1)中I 是通过PN 结的正向电流，I 0是反向饱和电流，在温度恒定是为常数，T 是热力学温度，e 是电子的电荷量，U 为PN 结正向压降。
由于在常温(300K)时，kT /e ≈0.026v ，而PN 结正向压降约为十分之几伏，则KT eU e />>1,(1)式括号内-1项完全可以忽略，于是有：KT eU e I I /0= (2)也即PN 结正向电流随正向电压按指数规律变化。
若测得PN 结I-U 关系值，则利用(1)式可以求出e /kT 。
