1、使用网络协议分析仪Wireshark

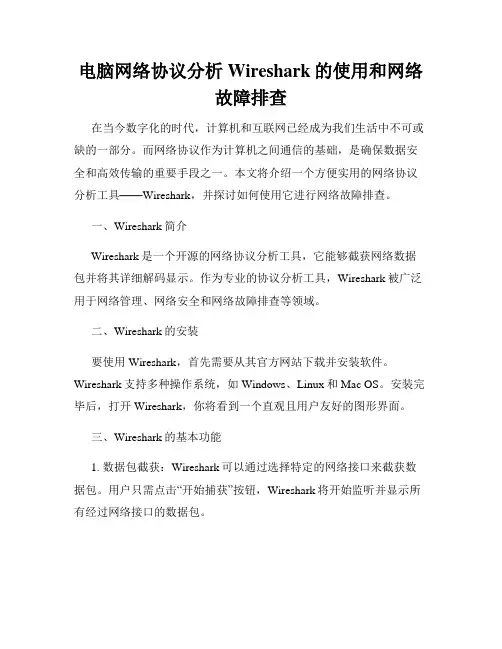

电脑网络协议分析Wireshark的使用和网络故障排查
电脑网络协议分析Wireshark的使用和网络故障排查在当今数字化的时代，计算机和互联网已经成为我们生活中不可或缺的一部分。
而网络协议作为计算机之间通信的基础，是确保数据安全和高效传输的重要手段之一。
本文将介绍一个方便实用的网络协议分析工具——Wireshark，并探讨如何使用它进行网络故障排查。
一、Wireshark简介Wireshark是一个开源的网络协议分析工具，它能够截获网络数据包并将其详细解码显示。
作为专业的协议分析工具，Wireshark被广泛用于网络管理、网络安全和网络故障排查等领域。
二、Wireshark的安装要使用Wireshark，首先需要从其官方网站下载并安装软件。
Wireshark支持多种操作系统，如Windows、Linux和Mac OS。
安装完毕后，打开Wireshark，你将看到一个直观且用户友好的图形界面。
三、Wireshark的基本功能1. 数据包截获：Wireshark可以通过选择特定的网络接口来截获数据包。
用户只需点击“开始捕获”按钮，Wireshark将开始监听并显示所有经过网络接口的数据包。
2. 数据包过滤：Wireshark提供了灵活强大的过滤功能，可以根据协议、源IP地址、目的IP地址、端口号等条件进行数据包筛选。
这样可以帮助用户快速定位感兴趣的数据包。
3. 数据包分析：Wireshark可以对截获的数据包进行深入的分析。
通过解码数据包中的各个字段，Wireshark能够显示数据包的源地址、目的地址、使用的协议、传输的数据等详细信息。
四、Wireshark的使用场景1. 网络故障排查：当网络出现延迟、丢包或连接问题时，Wireshark 可以帮助我们分析网络流量并找出潜在的故障原因。
通过观察数据包的发送和接收情况，我们可以判断是否存在网络拥塞、路由异常等问题。
2. 网络安全分析：Wireshark可以截获网络流量中的数据包，并对其进行详细解码显示。
这为网络安全分析师提供了一个有力的工具，可以帮助他们检测和分析网络攻击、恶意软件传播等问题。
实验yi：网络协议分析工具Wireshark的使用
--------------------------------------------------------------------------------
c.根据Wireshark所观察到的现象解释解析域名“”所对应MX记录的过程。
本地主机的DNS客户端发送了一个查询且资源记录类型为MX的DNS查询报文。收到一个DNS回答报文，告知其规范主机名为。
d.“”域有几个邮件服务器？它们的IP地址分别是什么？
进入SYN_SEND状态，等待服务器确认。
第二次握手：服务器收到SYN包，ACK =1，同时发送SYN= 0的包，进入SYN_RECV状态。
第三次握手：收到上部报文后，本地主机回复了ACK=1的确认报文段，至此，链接建立。
c.TCP的连接终止过程：
第一次：本地主机向目的主机发送[FIN，ACK]报文，seq=16452,ack =58,FIN=1,请求中断链接
2.用Wireshark观察tracert命令的工作过程：（20分）
（1）运行Wireshark, 开始捕获tracert命令中用到的消息；
（2）执行“tracert-d ”
根据Wireshark所观察到的现象思考并解释tracert的工作原理。
-----------------------------------------------------------
--------------------------------------------------------------------------------
wireshark使用教程
wireshark使用教程Wireshark是一款开源的网络协议分析工具，可以用于捕获和分析网络通信数据包。
下面是一个简单的Wireshark使用教程：1. 下载和安装：可以从Wireshark官网下载适用于您操作系统的安装包，并按照安装向导进行安装。
2. 启动Wireshark：安装完成后，双击桌面上的Wireshark图标启动程序。
3. 选择网络接口：Wireshark会自动弹出一个“Interface List”窗口列出可用的网络接口。
选择您要进行分析的网络接口，并点击“Start”按钮开始捕获数据包。
4. 捕获数据包：一旦开始捕获数据包，Wireshark将开始显示捕获到的数据包。
您可以在“Capture”菜单中选择“Stop”来停止捕获。
在捕获过程中，您可以使用过滤器功能来过滤展示的数据包。
5. 分析数据包：Wireshark捕获到的数据包会以表格的形式展示，每一行代表一个数据包。
您可以选择某个数据包进行详细分析，在右侧的“Packet Details”窗口中查看其详细内容。
6. 过滤数据包：Wireshark支持使用过滤器来只显示特定条件下的数据包。
在界面上方的“Filter”栏输入你要过滤的条件，并按下“Enter”即可。
例如，输入“ip.addr==192.168.0.1”将只显示与IP地址为192.168.0.1相关的数据包。
7. 分析协议：Wireshark可以解析多种常见的网络协议，您可以在“Statistics”菜单中选择“Protocol Hierarchy”来查看分析结果。
这将显示每个协议的使用情况及其占据的网络流量。
8. 导出数据包：如果您想要保存分析结果，可以使用Wireshark的导出功能。
在菜单中选择“File”->“Export Packet Dissections”来将数据包以不同的格式（如txt、csv、xml）导出至本地存储。
以上就是一个简单的Wireshark使用教程，希望能对您使用Wireshark进行网络数据包分析有所帮助。
实验1：网络协议分析工具Wireshark的使用完成版
实验一：网络协议分析工具Wireshark的使用一、实验目的学习使用网络协议分析工具Wireshark的方法，并用它来分析一些协议。
二、实验原理和内容1、tcp/ip协议族中网络层传输层应用层相关重要协议原理2、网络协议分析工具Wireshark的工作原理和基本使用规则三、实验环境以及设备Pc机、双绞线四、实验步骤（操作方法及思考题）1.用Wireshark观察ARP协议以及ping命令的工作过程：（20分）（1）用“ipconfig”命令获得本机的MAC地址和缺省路由器的IP地址；（2）用“arp”命令清空本机的缓存；（3）运行Wireshark，开始捕获所有属于ARP协议或ICMP协议的，并且源或目的MAC地址是本机的包（提示：在设置过滤规则时需要使用（1）中获得的本机的MAC地址）;（4）执行命令：“ping 缺省路由器的IP地址”；写出（1），（2）中所执行的完整命令（包含命令行参数），（3）中需要设置的Wireshark的Capture Filter过滤规则，以及解释用Wireshark所观察到的执行（4）时网络上出现的现象。
（1）ipconfig/all（2）arp –d arp –a（3）ether host F0:4D:A2:24:84:D6 and(icmp or arp)（4）ping 192.168.32.254如上图，为所截得的包，包里1、2、11、12都是arp报文，先用arp –d命令清空ARP 缓存。
通过广播来找到目的主机的mac地址。
3~10个icmp包是ping命令下的4个request 和reply报文。
2.用Wireshark观察tracert命令的工作过程：（20分）（1）运行Wireshark, 开始捕获tracert命令中用到的消息；（2）执行“tracert -d ”根据Wireshark所观察到的现象思考并解释tracert的工作原理。
Tracert先发送TTL为1的回应数据包，并在随后的每次发送过程将TTL递增1，直到目标响应或TTL 达到最大值，从而确定路由。

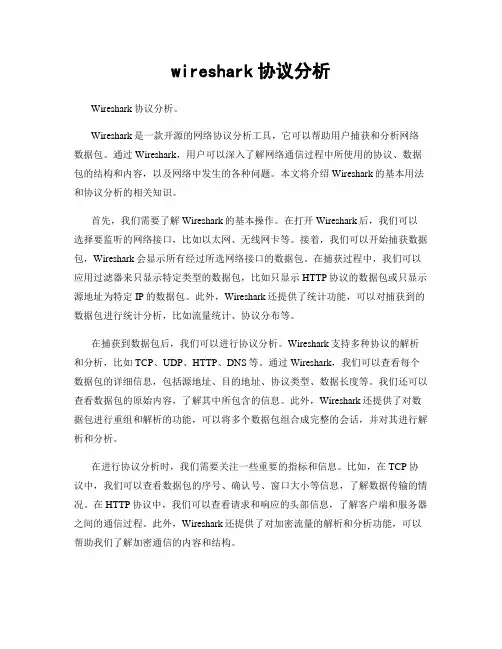

wireshark协议分析
wireshark协议分析Wireshark协议分析。
Wireshark是一款开源的网络协议分析工具，它可以帮助用户捕获和分析网络数据包。
通过Wireshark，用户可以深入了解网络通信过程中所使用的协议、数据包的结构和内容，以及网络中发生的各种问题。
本文将介绍Wireshark的基本用法和协议分析的相关知识。
首先，我们需要了解Wireshark的基本操作。
在打开Wireshark后，我们可以选择要监听的网络接口，比如以太网、无线网卡等。
接着，我们可以开始捕获数据包，Wireshark会显示所有经过所选网络接口的数据包。
在捕获过程中，我们可以应用过滤器来只显示特定类型的数据包，比如只显示HTTP协议的数据包或只显示源地址为特定IP的数据包。
此外，Wireshark还提供了统计功能，可以对捕获到的数据包进行统计分析，比如流量统计、协议分布等。
在捕获到数据包后，我们可以进行协议分析。
Wireshark支持多种协议的解析和分析，比如TCP、UDP、HTTP、DNS等。
通过Wireshark，我们可以查看每个数据包的详细信息，包括源地址、目的地址、协议类型、数据长度等。
我们还可以查看数据包的原始内容，了解其中所包含的信息。
此外，Wireshark还提供了对数据包进行重组和解析的功能，可以将多个数据包组合成完整的会话，并对其进行解析和分析。
在进行协议分析时，我们需要关注一些重要的指标和信息。
比如，在TCP协议中，我们可以查看数据包的序号、确认号、窗口大小等信息，了解数据传输的情况。
在HTTP协议中，我们可以查看请求和响应的头部信息，了解客户端和服务器之间的通信过程。
此外，Wireshark还提供了对加密流量的解析和分析功能，可以帮助我们了解加密通信的内容和结构。
除了基本的协议分析功能，Wireshark还支持各种插件和扩展，可以对特定协议或应用进行深入的分析。
比如，对于VoIP通话，Wireshark可以解析和显示SIP、RTP等协议的信息，帮助我们了解通话的建立和传输过程。
1、使用网络协议分析仪Wireshark
、实验名称：使用网络分析仪Wireshark—、实验目的：（1）掌握安装和配置网络协议分析仪Wireshark的使用方法；（2）熟悉使用Wireshark工具分析网络协议的基本方法，加深对网络协议格式、协议层次和协议交互过程的理解。
三、实验内容和要求：（1）安装和配置网络协议分析仪；（2）使用并熟悉Wireshark 分析仪的部分功能。
四、实验环境：win dows 7 下Wireshark64 位五、操作方法与实验步骤（一）安装和配置:、实验名称：使用网络分析仪WiresharkWelcome to the Wireshark 1.12.4 (64-bit) Setup WizardTins wizard Aill guide you through the instalation of i^estiprk.Sefbre starting the insWatiwv make sire ；Vreshark is not running.Ckk Mext to cantrue,Next a | CarceJ4 Wireshark 1.12.4 (64-bit) SetupChoose Install LocationChoose the foMer in vJiich to rstal Wreshark 1.12.4 (64-bit).4Choose a drectory in whkh to install Wireshark.Des^naOon FolderD ：飲件安装\WresharkSpace required: 105.5MB Space available: 107.8GB Wire$har< Installer (tm) -------《Back | Next 〉| : Cancel4( Wireshark 1.12.4 (64-bit) SetupInstall WinPcap?WinPzap is requred to capture live network data. Sbodd WinPcap be installed?Currently installed WinPcap version WnPcap is currently not rivalled InstalJ Instal WinPcap 4.1.3(Use Add 爪 emove Programs first to urns tall any undetected old WnPcap versions)What is WinPcap?Wresha-k Installer (tm)< Wireshark 1.12.4 (64-bit) Setup©J 二InstallingPlease wait whie Wreshark 1.12.4 (64-bit) is being instaled ・4Extract: libwreshark.dll …67%Output folder: D:飲件安装\Wreshark Extract: uninstall.exe Extract: wretap-1.12-0.dll Extract: ib^vireshark.di... 67%Wiresbark Inst 剖er (tm)VBack ]] Next 》][CancelBrsvse …< Back | Instal| Cancel（二）、使用Wireshark分析仪启动系统，点击"Wireshark ”图标进入界面选择网络连接方式，因为我用的是WiFi所有选择无线网络连接方式进入Capture Options选项，可以进行很多操作，可以选择接连的网络，可以选择过滤的条件，选择俘获分组的接口卡点击start 开始俘获分组，点击工具栏中红色正方形停止俘获Nd1 Time 0.OOO&OOOOQSource122.193.>207, 31 OestanaliQnPratacol LmqlJi ]nfo TCP 30 BO-54CMI3 [FIN, MJC] 5«I «1 Ack"! Wire»lS544i Lcn»fl1 _______ L Qi.DOCHM^OOD 1曲m r i…料 2Q7r >1ICF 5斗［环卩gfr 屮 n 日彌］弓404)■牟D ［鮎工］ 日「1强5丁軒 餉 I L 时|i 0.24007^001吐1値1・ifrU92.1M.1.1OHS ?2 Standard query OxJSfb A bwwi 5ina. cm 4 0「卯05却皿0N5 417 Standard qutf^ r«pori5fl ffxlifb CN J WE 舫・拓*1瓠<:#, CH CN J «ME ne^l…DZ23 740OD JLLZ… 9O-B4.1D DICQLZ1 OICQ ProtocDl 「1^317691000 112. 90. &4,10orca121 0KQ Pi-otacalT 2o 24S&aiQQD L92.1SB.L. 3&1S2.1&8.1.L DNS 7Z Standard query Ox-BZlc A si na. cmg 2.25144-5000DN5 417 Standard queryreSpflrISi <Fx821e 匸NAME "■刎巧蠡■丄E>・ 3rtw9 2.675E€2DOD £B.24£.1S&.2311^2.1&B.：1. IEUDP L-Qrg Source port!： 34KH> Destination port: B J ODO- 102.714&25«>036.24&UL84.2M HJDP LOO Source portr 昶如 Destination part: &00011 2P 71C5 3J1JOO in.16Srl.3S113.76.24 3,1$3UDP 123 Sourc* 吟SWOT PfstinstiQni port ■ 5169 12 3.795Sa5l»O1 曲:UflLl 』l! LID, 7Sull2- Z TCP IS S40JC-80 [JtflC] Seq^l Ack»l Win<«2S6 Len-alli 3.S1S5BWOC? ISKZ.lSSrl.lS36.Z4i8.rl8C, 2ilUD? SCMPCt (MKt? 3W0 Pestinitioni po^t ; K>W14- 3.EZS4 71DOD lid ?S-112.76TC1P B« K0-&4D3fi [ACK]Sbq>l Ack^Z WirtsJJ L ED M 乩"l 百RET 15 3.輕斗刊&00心5&r 248,1:86.231 IfZ.l&B.lrKUDP62 Sciurce iwtt 8000 Destination^ port: iiOOO-我们可以看见在 Wireshark 工具中我们可以看到帧的接受时间，源 IP 地址，目的IP 地址,所使用的协议，帧的长度以及帧的信息。
实验一：网络协议分析实验指导书(Wireshark)_TCPIP_130328
实验一：网络协议分析实验指导书一、实验目的通过使用协议分析软件，对TCP/IP各协议的通信过程进行监控和分析，以了解TCP/IP 协议的工作过程。
二、实验内容利用协议分析软件（如：Wireshark）跟踪局域网报文（如条件允许也可跟踪多种局域网协议报文），实验内容如下：将安装协议分析软件的PC接入以太网中，跟踪PC之间的报文，并存入文件以备重新查。
设置过滤器过滤网络报文以检测特定数据流。
利用协议分析软件的统计工具显示网络报文的各种统计信息。
三、实验步骤1、在PC中安装协议分析软件（如：Wireshark）。
具体安装过程详见附录：Wireshark 用户指南。
2、启动Wireshark协议分析软件，选择抓包菜单项启动实时监视器，开始实时跟踪显示网络数据报文。
可根据系统提示修改显示方式，详见附录：Wireshark用户指南。
3、调出跟踪存储的历史报文，选择有代表性的ETHERNET、IEEE802.3、IP、ICMP、ARP、TCP、UDP等报文，对照有关协议逐个分析报文各字段的含义及内容。
ETHERNET帧格式IEEE802.3帧格式IP包头格式UDP包头格式TCP包头格式4、设置过滤器属性，如目的地址，源地址，协议类型等，过滤不需要的网络报文。
过滤器允许设置第二层，第三层或第四层的协议字段。
过滤器有两种工作方式：1）捕获前过滤：协议分析软件用过滤器匹配网络上的数据报文，仅当匹配通过时才捕获报文。
2）捕获后过滤：协议分析软件捕获所有报文，但仅显示匹配符合过滤条件的报文。
选择统计菜单项可以显示网络中各种流量的统计信息，如：关于字节数，广播中报文数，出错数等。
详见附录：Wireshark用户指南。
附录：Wireshark用户指南。
wireshark协议分析
wireshark协议分析Wireshark协议分析Wireshark是一个功能强大的网络协议分析工具，它能够捕获、分析和显示网络数据包中的数据。
通过使用Wireshark，我们可以深入了解网络通信过程中的协议细节，追踪数据包的传输路径，发现潜在的安全风险，并进行网络性能优化。
在进行协议分析之前，我们首先需要捕获网络数据包。
Wireshark支持在多个平台上运行，包括Windows、Mac OS和Linux。
它能够通过本地网络接口或远程连接捕获网络数据包。
当我们开始捕获数据包时，Wireshark会显示一个实时的数据包列表，并提供详细的信息，如源IP地址、目标IP地址、协议类型、端口号等。
在开始分析数据包之前，我们可以通过使用过滤器来限制需要关注的数据包。
Wireshark支持使用协议、源IP地址、目标IP地址、端口号等作为过滤条件。
通过设置适当的过滤器，我们可以只关注我们感兴趣的数据包，而忽略其他不相关的数据。
一旦我们捕获了数据包，我们就可以开始进行协议分析了。
Wireshark提供了许多工具和功能来帮助我们分析协议。
其中一个很有用的功能是重构TCP流。
当网络中的数据包是以多个片段的形式传输时，Wireshark可以将它们重新组装成完整的数据流，以便我们更好地分析和理解通信内容。
此外，Wireshark还可以对数据包进行解码。
它支持解码多种网络协议，包括TCP/IP、UDP、HTTP、DNS等。
通过解码数据包，我们可以查看每个协议中的字段和值，以便更好地理解和分析网络通信过程。
在分析数据包时，我们还可以使用Wireshark提供的统计功能。
Wireshark可以统计网络中的数据包数量、协议类型、数据包大小等信息，并以图表的形式展示。
通过分析这些统计信息，我们可以了解网络的负载情况、流量模式以及网络性能状况。
除了基本的协议分析功能外，Wireshark还支持操作和导出数据包。
我们可以对数据包进行重发、制作过滤器、设置标记等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验名称:使用网络分析仪Wireshark
二、实验目的：（1）掌握安装和配置网络协议分析仪Wireshark的使用方法；（2）熟悉使用Wireshark工具分析网络协议的基本方法，加深对网络协议格式、协议层次和协议交互过程的理解。
三、实验内容和要求：（1）安装和配置网络协议分析仪；（2）使用并熟悉Wireshark 分析仪的部分功能。
四、实验环境：windows 7下Wireshark64位
五、操作方法与实验步骤
（一）安装和配置：
（二）、使用Wireshark分析仪
启动系统，点击“Wireshark”图标进入界面
选择网络连接方式，因为我用的是WiFi所有选择无线网络连接方式
进入Capture Options选项，可以进行很多操作，可以选择接连的网络，可以选择过滤的条件，选择俘获分组的接口卡
点击start开始俘获分组，点击工具栏中红色正方形停止俘获
我们可以看见在Wireshark工具中我们可以看到帧的接受时间，源IP地址，目的IP地址，所使用的协议，帧的长度以及帧的信息。
下部信息是这样的，它是由十六进制数和ASCII码值表示的
其实选择中一号帧双击我们也可以进入观察到它的信息
Frame代表物理层的数据流，Ethernet II表示数据链路层的数据帧，Internet Protocol Version 4表示IP数据包，User Datagram Protocol表示UDP数据包
下面选择想要研究的对象也可以点击开查看，以EthernetII帧为例，点击它的“+”标志
我们可以看出该帧的源mac地址和目的mac地址分别为多少，对源地址和目的地址也有一定的描述，如果想要的到其他的具体信息，和EthernetII一样点开观察就好了。
如果我们想要清晰地看到自己想要看的信息，可以使用“Filters”功能，举个例子我们以源IP地址为112.90.84.10为条件进行过滤，就得到下面的界面了，这样就清晰多了
六、实验体会、质疑和建议：本次实验不仅安装和配置了Wireshark，而且对其基本进本的功能和进本操作方法有了理解，对于我们想要看到的我们可以进行过滤操作，这就使用了Analyze的“filters”功能，Wireshark还有许多功能在以后的实验中还会有使用，要想的更深入的理解Wireshark还需要继续使用该工具。
