土方开挖技术交底记录(优秀工程案例)

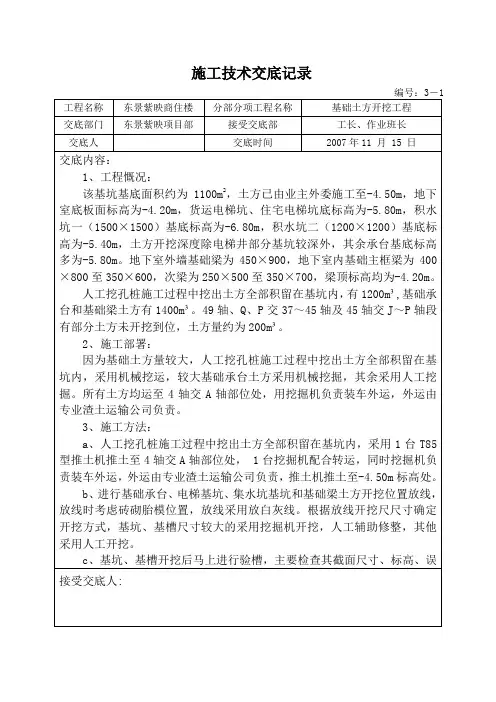

03土方开挖技术交底记录
c、基坑（槽）开挖后应尽量减少对基上的扰动。原则上土方需留200mm土层人工修平清槽。监理、建设及施工单位技术人员（因为桩基础承重，勘察、设计可不参加）一起验槽合格后马上清槽浇捣垫层混凝土。及时排除集水，防止泡软地基。
d、土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。在施工区域内，要挖临时性排水沟,将水引入积水坑，由积水坑集中抽水排入城市下水管网。
e、在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。
f、基坑（槽）底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。
3、施工方法：
a、人工挖孔桩施工过程中挖出土方全部积留在基坑内，采用1台T85型推土机推土至4轴交A轴部位处，1台挖掘机配合转运，同时。
b、进行基础承台、电梯基坑、集水坑基坑和基础梁土方开挖位置放线，
放线时考虑砖砌胎模位置，放线采用放白灰线。根据放线开挖尺尺寸确定开挖方式，基坑、基槽尺寸较大的采用挖掘机开挖，人工辅助修整，其他采用人工开挖。
c、人工挖土前后操作人距离不应小于2m，堆土要在坑边1m以外，并且高度不得超过1.5m，堆土注意1：1放坡。
d、开挖深度不大于1.5m的基槽、基坑不放坡，开挖深度大于1.5m的基槽、基坑按1：1.25放坡。
e、对电梯处较深基坑，基坑上临空边搭设安全防护栏杆，栏杆高度不小于1m，扶手部分刷黑黄安全标志色。
交底内容：
要安装照明设施，在危险地段应设置明显标志。
j、施工中对定位定位桩、轴线引桩、标准水准点、龙门架等，挖运土时不得撞碰、也不得坐在龙门架上休息。
5、安全注意事项：
技术交底记录(土方开挖)
（4） 施工人员不得在基坑防护栏杆以内走动，以防跌落。
（5） 保护好场地内的钎探桩和钎探记录。
（6） 钎探完毕的孔洞必须用砖覆盖，确保无砂土灌入应注意的质量问题
（1） 钎探过程中确保基层土壤不被扰动；
技术交底记录
编号
01-C2-001
表式C2-1
工程名称
交底日期
施工单位
分项工程名称
土方开挖
交底提要
基础土方开挖
交底内容
1．材料要求：
（1） 钢管、密目网、草垫或地毯
（2） 红白油漆、细砂
（3） 小白线、白灰
2．主要工具：
（1） 铁锹：20把；手推车7辆；钎探锤10把。
（2） 主要机具：日立反铲挖掘机一台，太拖拉自卸式汽车10-15辆。
技术交底记录
编号
01-C2-001
表式C2-1
工程名称
交底日期
施工单位
分项工程名称
土方开挖
交底提要
基础土方开挖
交底内容
由1轴向31轴方向进行，控制标高，基底要求平整无明显高底处，确保槽底几何图纸尺寸无误。
（5） 槽底标高控制
基础垫层土方开挖至-7.06m后，组织人员进行开挖300厚底垫层，开挖前基底设置2.5m间距的小木桩控制标高，开挖时延线直立挖土方严禁超挖，若发现超挖需要进行处理，禁止用虑土回填，发现欠挖需用人工清理多余土，直到符合要求为止，持力层土严禁扰动。
（3） 开挖顺序
总体开挖顺序由西向东，最后在东南角收尾；分二层开挖，第一层挖土深度控制在3～4米，第二层挖至基底。
（4） 清槽
前期挖掘机挖至设计标高35.69m时进行人工清槽入垫层，留置300厚，清槽方向
土方开挖技术交底记录2
后附图为基础承台开挖放坡示意图。
技术负责人
交底人
安全员
被交底人：
注：本记录一式二份,一份交接受交底人,一份存档．
2。开挖方式
根据本工程特点,采用机械和人工相结合进行，机械挖土预留3０cm厚原土,由人工紧跟其后进行修挖至垫层底标高.
基坑开挖采按1:0.5的放坡系数放坡开挖（外圈边坡为1:1),四周预留操作面0。3m，基坑须有良好的排水系统和足够的集水井,以保证基础施工顺利进行。在开挖施工阶段应设专人负责抽水工作，排水工作应持续至回填土结束。
２）在基坑开挖时,如遇到不明障碍物或暗浜时需立即停止开挖，及时通知我公司项目部,根据实际情况采取响应措施并做好记录。挖土机绕开障碍物继续开挖。
３）为防止机械挖土破坏桩基，挖至距桩身300ｍm以上时，停止开挖，以保证桩身完好无损。挖土时，应保证桩身四周对称开挖,每层开挖深度不大于５００mm,以切实防止桩身因土的侧向压力而产生倾斜、位移、折断等现象发生。
3)施工现场由于施工场地比较小,为了防止边坡土方的下滑，基坑四周边2m内严禁堆载,加荷对边坡造成不良影响.
5.基坑开挖可能出现问题的应急措施:
１)当基坑开挖至某一深度发现水位偏大时,立即停止开挖,及时在基坑周边挖设临时降水积水坑，用水泵及时排出坑内积水，待水位降至开挖深度低５00mm时，再进行开挖,并配备专业人员观测水位,保证基坑开挖顺利进行。
3.开挖顺序
生产车间从西往东顺次开挖。挖至标高后,挖出的土不外运,直接平于建筑物的方格网内．多余土方短驳至红线南侧外堆场．
４。开挖施工技术与措施:

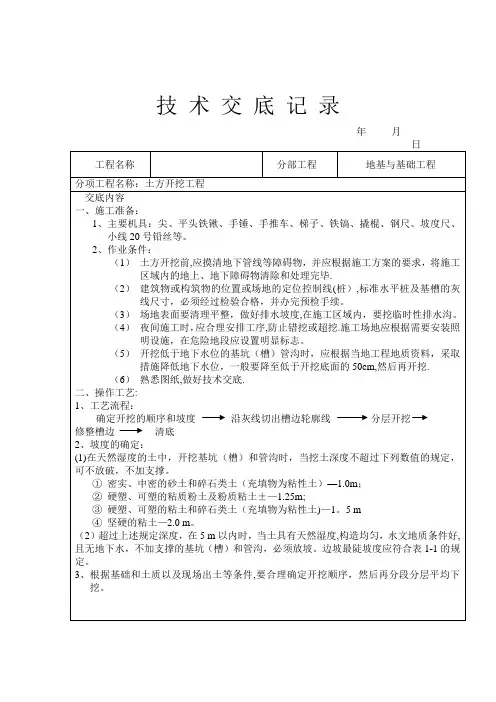

技术交底记录-土方开挖工程
技术交底记录
年月
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
年月日
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
月
年
技术交底记录
技术交底记录
年月
技术交底记录
年月
技术交底记录
技术交底记录
技术交底记录
技 术 交 底 记 录
年
月
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
年月
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
年月日
技术交底记录
年月
技术交底记录
年月
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录。
土方开挖技术交底记录
土方开挖技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交给同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
技术交底记录
注：本记录一式两份，一份交同意交底人，一份存档。
土方工程技术交底记录
土方工程技术交底记录
标题：土方工程技术交底记录
引言概述：土方工程是建造工程中的重要环节，其施工质量直接影响整个工程的稳定性和安全性。
因此，进行土方工程技术交底记录是必不可少的步骤，可以确保施工过程中各项技术要求得以落实，保障工程质量。
一、施工前的准备工作
1.1 制定详细的土方工程施工方案
1.2 确定土方工程的施工范围和工期
1.3 完善土方工程施工的安全措施
二、土方工程的施工要点
2.1 确保土方开挖的平整度和坡度符合设计要求
2.2 控制土方开挖的深度和坡度
2.3 对土方开挖的边坡进行加固处理
三、土方工程的质量控制
3.1 对土方开挖的土质进行分类和检测
3.2 确保土方填筑的均匀性和密实度
3.3 进行土方工程的验收和记录
四、土方工程施工中的技术交底
4.1 确保施工人员具备相关技术资质
4.2 对施工人员进行技术交底和培训
4.3 定期组织施工人员进行技术交底会议
五、土方工程的施工后处理
5.1 清理施工现场，保持环境整洁
5.2 对土方工程施工过程中的问题进行总结和反馈
5.3 形成完整的土方工程技术交底记录，作为工程质量的重要依据
结语：土方工程技术交底记录是土方工程施工过程中的重要环节，惟独做好技术交底记录，才干确保土方工程施工的质量和安全。
希翼施工单位和相关人员能够重视土方工程技术交底记录，做好每一个细节，确保工程质量和安全。
土方工程技术交底记录
土方工程技术交底记录一、项目概述本项目是位于某某市某某区的土方工程项目，总面积约为XXXX平方米。
该项目的主要目标是对现有地块进行土方开挖和填筑工作，以满足后续建设的需要。
本次交底记录旨在详细介绍土方工程的技术要求、施工流程、安全措施等内容，确保施工人员能够正确理解并按照要求进行施工。
二、技术要求1. 土方开挖1.1 开挖深度：根据设计要求，土方开挖的深度为XX米。
1.2 开挖面积：根据设计要求，土方开挖的面积为XXXX平方米。
1.3 坡度控制：土方开挖的坡度应符合设计要求，确保土方的稳定性和安全性。
1.4 土方开挖的施工方法：采用机械开挖的方式进行，具体施工方法为使用挖掘机进行开挖作业。
1.5 土方开挖的施工顺序：先进行周边土方开挖，再进行中心土方开挖，确保施工的联贯性和安全性。
2. 土方填筑2.1 填筑高度：根据设计要求，土方填筑的高度为XX米。
2.2 填筑面积：根据设计要求，土方填筑的面积为XXXX平方米。
2.3 填筑材料：填筑材料应符合相关标准，保证填筑后的土方的稳定性和承载力。
2.4 填筑的施工方法：采用机械填筑的方式进行，具体施工方法为使用推土机进行填筑作业。
2.5 填筑的施工顺序：先进行周边土方填筑，再进行中心土方填筑，确保施工的联贯性和安全性。
三、施工流程1. 施工准备1.1 组织施工人员进行安全教育和技术培训，确保施工人员具备必要的安全意识和技术能力。
1.2 准备施工所需的机械设备和工具，确保施工能够顺利进行。
1.3 搭建施工现场的暂时设施，包括办公室、宿舍、厕所等，为施工人员提供良好的工作和生活环境。
2. 土方开挖施工2.1 根据设计要求，确定土方开挖的起点和终点，标明开挖深度和坡度要求。
2.2 使用挖掘机进行土方开挖，注意挖掘机的操作安全，确保施工人员的人身安全。
2.3 对开挖后的土方进行检查，确保开挖的深度、面积和坡度符合要求。
2.4 将开挖出的土方及时清理并运输到指定区域，确保施工现场的整洁和安全。
土方开挖施工技术交底记录
场地范围内原厂房基础、原设备基础及回填钢渣等障碍物分部较广，开挖前需探明，若发现应当及时清除并外运。
（4）分层开挖
反铲开挖时需分层开挖，每层开挖深度为1～1.5m，逐层至基底以上200mm，开挖宜连续作业，一次成型，不宜间断。并控制好挖土节奏，不得过急，以利于土体的应力均匀释放，从而确保安全稳定。挖至基底后及时清理边坡上的虚土，平顺边坡，防止局部坍塌，开挖的土方尽量运出场外，若不能外运的，堆土距离基坑至少5m远，堆土荷载不得超过15Kpa。
交
底
人
接受交底人：
土方开挖施工技术交底记录
编号:表12—1
工程名称
施工部位
基础承台土方开挖
施工图号
施工班组
土建施工队
日期
2014年8月28日
内容：
将JE5、JE6作为一个基坑同时开挖。
图22
图23：JE5/JE6基坑开挖（1-1）剖面图
交
底
人
接受交底人：
土方开挖施工技术交底记录
编号:表12—1
工程名称
土方开挖施工技术交底记录
编号:表12—1
工程名称
施工部位
基础承台土方开挖
施工图号
施工班组
土建施工队
日期
2014年8月28日
内容：
根据本工程的特点、基坑周边环境、场地的实际情况，综合经济、技术、安全、进度等因素考虑，本工程基坑开挖及支护分以下四种方式，一是深度在5m以内的基础承台，采用一次放坡开挖，如遇雨天或地质条件不良时，边坡用彩条布或塑料薄膜覆盖，基坑顶部周边设排水沟防止地表水进入基坑，坑底设排水沟引流至集水坑后抽排；二是承台深度在-7.00m、-7.50m的深基坑采用分级放坡的支护方式，坡面喷射细石砼护面，坑底设排水沟集中至集水坑后抽排；三是针对承台深度在-8.50m的深基坑（JE5、JE6基础承台），因紧邻北侧有厂房及变压器，拟采用支护桩对北侧开挖区进行支护，另三面采用分级放坡开挖，坡面及支护桩间挂网喷射砼护面，采用井点降水方式控制地下水。
土方工程技术交底记录
土方工程技术交底记录一、项目背景本次土方工程位于某市某区，总面积约为XXXX平方米。
该工程旨在进行土方开挖和填方工作，以满足后续建筑施工的需要。
为确保土方工程的顺利进行，特制定本次技术交底记录。
二、施工方案1. 土方开挖根据工程设计要求，土方开挖的深度为X米。
开挖过程中，需注意避免破坏周边建筑物和地下管线。
施工过程中应严格按照操作规范进行，确保安全和质量。
2. 土方填方填方的土方来源主要为工地周边的土方，确保土方的质量符合工程要求。
填方过程中，需注意土方的均匀分布和夯实程度，以保证填方的稳定性。
三、施工流程1. 土方开挖流程1.1 准备工作：清理施工区域，确保周边建筑物和地下管线的安全。
1.2 开挖边坡：根据设计要求，按照边坡坡度进行开挖，确保边坡的稳定性。
1.3 清理工作：清理开挖后的土方，确保施工区域整洁。
2. 土方填方流程2.1 准备工作：清理填方区域，确保填方土方的质量。
2.2 土方运输：将周边土方运输至填方区域。
2.3 均匀分布：将土方均匀分布在填方区域，避免出现过高或过低的地形。
2.4 夯实处理：采用夯实设备对填方土方进行夯实处理，确保填方的稳定性。
四、施工注意事项1. 安全第一：施工过程中，必须严格遵守安全操作规范，佩戴好安全防护装备，确保施工人员的人身安全。
2. 质量控制：施工过程中，需严格按照设计要求进行土方开挖和填方，确保土方工程的质量。
3. 环境保护：施工过程中，需合理使用土方，避免土方的浪费，同时注意保护周边环境，避免对生态环境造成影响。
4. 施工协调：土方工程需要与其他工程协调进行，包括与管线工程、建筑工程等的衔接，确保施工进度和质量。
五、施工记录1. 日期：XXXX年XX月XX日2. 施工人员：XXX、XXX、XXX3. 施工内容：土方开挖4. 施工进度：按照施工计划，完成了X米的土方开挖工作。
5. 施工质量：土方开挖过程中，严格按照设计要求进行，保证了开挖边坡的稳定性。
土方开挖工程技术交底记录
土方开挖工程技术交底记录1. 引言本文档旨在记录土方开挖工程的相关技术交底内容。
土方开挖是建筑施工中的重要环节，对于保证工程质量和安全具有重要意义。
通过本次技术交底，我们将明确土方开挖工程的目标、注意事项以及施工流程，以确保工程顺利进行。
2. 工程概述2.1 工程名称：土方开挖工程 2.2 工程地点：待填 2.3 工程内容：土方开挖工程包括清理现场、测量和标志、机械设备准备、开挖和清理土方等工作。
3. 工程目标3.1 完成土方开挖工程，为后续施工做好准备。
3.2 保证开挖土方的质量和安全。
3.3 按照工期和预算要求进行施工。
4. 技术要求4.1 施工前需进行现场勘察，了解地质情况和建筑设计要求。
4.2 施工人员应具备相应的开挖技术知识和操作经验。
4.3 施工过程中要严格按照安全操作规程进行。
4.4 施工设备应检查和维护良好，确保正常运行。
5. 施工准备5.1 施工人员应参加相关安全培训，熟悉施工操作规程。
5.2 确定施工人员数量和分工，确保施工进度。
5.3 配备必要的施工设备，如挖掘机、推土机等。
5.4 准备必要的施工材料和工具，如测量工具、防护设备等。
6. 施工流程6.1 清理现场：清除施工现场的杂物和障碍物，确保施工安全。
6.2 测量和标志：根据设计要求进行土方开挖范围的测量和标志，确定开挖线路。
6.3 机械设备准备：检查施工设备的工作状况，保证设备正常运行。
6.4 开挖土方：按照设计要求和标志线进行土方开挖，注意避免开挖过深或过浅。
6.5 清理土方：将开挖出的土方进行堆放或运输，保持施工现场整洁。
7. 安全注意事项7.1 施工人员应佩戴防护设备，如安全帽、手套、护目镜等。
7.2 施工现场应设置明显的警示标识，引导行人和车辆绕行或注意安全。
7.3 施工人员应定期检查设备和工具的安全性能，发现问题及时维修或更换。
7.4 施工现场应及时清理落石和杂物，确保施工区域没有危险物体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
(C2-3)
编号
工程名称北京市南水北调配套工程通州支线工程施工第四标段部位名称土方开挖单元(工序)名称
施工单位北京金河水务建设有限
公司通州第四标段
交底日期2015年月日
交底内容：
沟槽剖面示意图
三、施工准备
1、五通(水通、电通、道路通、电话通、排水通),五落实(技术、劳动组织、材料、机具、现场设施落实).
2、已对管道线路进行复核性测量并已完成开挖线测量撒线工作;
3、具体开挖(高程)深度依据控制桩点高程及设计标高计算完成.
4、夜间施工时,应合理安排工序,严禁超挖;施工场地已安装足够的照明设施及警示标志.
四、施工工艺及方法
1、整体工程筹划
(1)采用机械开挖与机械运输配合的作业方案 ,即采用挖掘机挖土、自卸汽车运土的作业方案 .
(2)土方开挖顺序为：桩号7+850~8+130PCCP管段先行开挖施工,再依次进行8+772~8+900、8+130~8+267、7+483~7+850、8+900~9+010PCCP管段开挖施工,最后完成桩号9+010~9+219.51钢管段开挖施工,管沟开挖顺序如下图所示.
表A.3 技术交底记录
表A.3 技术交底记录
表A.3 技术交底记录
表A.3 技术交底记录
表A.3 技术交底记录
表A.3 技术交底记录
表A.3 技术交底记录
6、土方施工遵循现行规范有关冬季施工的规定.
八、质量标准
沟槽开挖质量检查项目和标准1
项次检查项目质量标准
1 △地基清理和处理
杂物全部清除,残积物、淤泥、乱石、危岩、膨胀岩、破碎带、
滑坡体、洞穴、渗水、泉眼、超挖等均应按设计要求处理
2 基础面表面平整,无显著凸凹,原状土无扰动,无受水浸泡或受冻
3 边坡坡度符合设计及规范要求
沟槽开挖质量检查项目和标准2
项次检查项目允许偏差米米监测数量
1 沟底高程土方±20
每50米或100米
2检测点数不少于
3个点
石方0,±200
2 沟底宽度不小于8.2米
3 中线位移20
注：“+”表示超挖,“—”表示欠挖
技术交底记录
(C2-3)
编号
工程名称北京市南水北调配套工程通州支线工程施工第四标段部位名称土方开挖单元(工序)名称
施工单位北京金河水务建设有限
公司通州第四标段
交底日期2015年月日。
