EV1527应用电路详解
EV1527(移除密码)

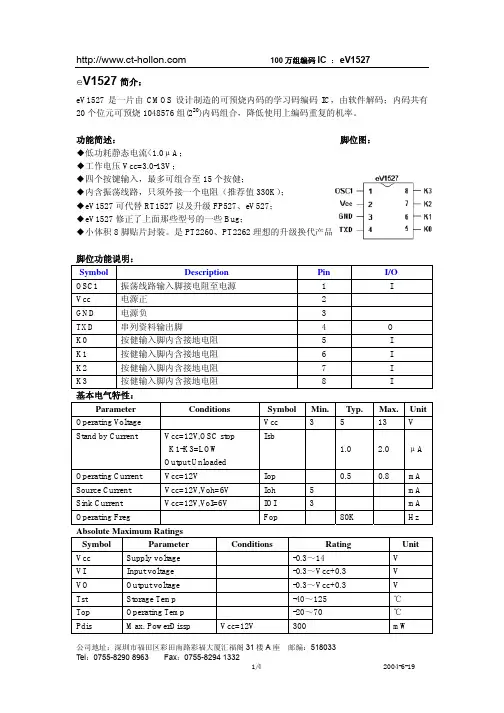

e V1527简介：eV1527是一片由CMOS设计制造的可预烧内码的学习码编码IC，由软件解码；内码共有20个位元可预烧1048576组(220)内码组合，降低使用上编码重复的机率。
功能简述：脚位图：◆低功耗静态电流<1.0μA；◆工作电压Vcc=3.0-13V；◆四个按键输入，最多可组合至15个按健；◆内含振荡线路，只须外接一个电阻（推荐值330K）；◆eV1527可代替RT1527以及升级FP527、eV527；◆eV1527修正了上面那些型号的一些Bug；◆小体积8脚贴片封装。
是PT2260、PT2262理想的升级换代产品脚位功能说明：Symbol Description PinI/OOSC1 振荡线路输入脚接电阻至电源 1IVcc 电源正 2GND 电源负 3TXD 串列资料输出脚 4O K0 按健输入脚内含接地电阻 5IK1 按健输入脚内含接地电阻 6IK2 按健输入脚内含接地电阻 7IK3 按健输入脚内含接地电阻 8I基本电气特性：Parameter ConditionsSymbolMin.Typ.Max.UnitOperating V oltage Vcc 3 5 13 VStand by Current Vcc=12V,OSC stopK1-K3=LOWOutput Unloaded Isb1.02.0 μAOperating Current Vcc=12V Iop 0.5 0.8 mASource Current Vcc=12V,V oh=6V Ioh 5 mASink Current Vcc=12V,V oI=6V IOI 3 mAOperatingFreg Fop 80K Hz Absolute Maximum RatingsSymbol Parameter Conditions Rating Unit Vcc Supplyvoltage -0.3～14 V VI Inputvoltage -0.3～Vcc+0.3 VVO Outputvoltage -0.3～Vcc+0.3 VTst StorageTemp -40～125 ℃Top OperatingTemp -20～70 ℃Pdis Max.PowerDissp Vcc=12V 300 mW串列资料输出格式描述：资料格式：同步内码C0～C19（一百万组）D0 D1 D2 D3K0～K3按键组合表：K3 K2 K1 K0 D3 D2 D1 D00 0 0 1 0 0 0 10 0 1 0 0 0 1 00 0 1 1 0 0 1 10 1 0 0 0 1 0 00 1 0 1 0 1 0 10 1 1 0 0 1 1 00 1 1 1 0 1 1 11 0 0 0 1 0 0 01 0 0 1 1 0 0 11 0 1 0 1 0 1 01 0 1 1 1 0 1 11 1 0 0 1 1 0 01 1 0 1 1 1 0 11 1 1 0 1 1 1 01 1 1 1 1 1 1 1振荡阻值表：（此表仅供参考）3V 4V 5V 6V 7V 8V 9V 10V 11V 12V 13V 47K 346us 306 us 284 us 270 us 262 us 254 us 248 us 242 us 238 us 234 us 230 us51K 368us 322 us 300 us 288 us 278 us 270 us 264 us 258 us 254 us 250 us 246 us56K 400us 354 us 330 us 316 us 306 us 298 us 292 us 286 us 282 us 278 us 274 us62K 430us 384 us 358 us 344 us 334 us 326 us 318 us 312 us 308 us 302 us 300 us68K 456us 408 us 382 us 368 us 356 us 348 us 342 us 336 us 330 us 326 us 322 us75K 492us 442 us 418 us 402 us 390 us 382 us 374 us 368 us 362 us 358 us 352 us82K 528us 476 us 452 us 436 us 424 us 416 us 408 us 400 us 392 us 388 us 384 us91K 580us 524 us 492 us 480 us 468 us 456 us 448 us 444 us 436 us 432 us 424 us100K 612us 560 us 528 us 512 us 500 us 488 us 480 us 472 us 464 us 460 us 456 us120K 728us 668 us 636 us 616 us 604 us 592 us 584 us 576 us 568 us 560 us 556 us150K 872us 808 us 772 us 752 us 740 us 728 us 716 us 704 us 696 us 688 us 684 us180K 1.00ms 932 us 896 us 876 us 860 us 848 us 836 us 824 us 816 us 808 us 800 us200K 1.10ms 1.04 ms 1.00 ms 980 us 960 us 950 us 940 us 920 us 910 us 910 us 900 us220K 1.18ms 1.10 ms 1.07 ms 1.04 ms 1.03 ms 1.01 ms 1.00 ms990 us 980 us 970 us 960 us240K 1.29ms 1.21 ms 1.18 ms 1.15 ms 1.14 ms 1.12 ms 1.11 ms 1.09 ms 1.08 ms 1.07 ms 1.06 ms270K 1.44ms 1.35 ms 1.31 ms 1.29 ms 1.27 ms 1.25 ms 1.24 ms 1.22 ms 1.21 ms 1.20 ms 1.19 ms300K 1.57ms 1.47 ms 1.43 ms 1.41 ms 1.39 ms 1.37 ms 1.35 ms 1.34 ms 1.33 ms 1.31 ms 1.31 ms330K 1.69ms 1.60 ms 1.56 ms 1.53 ms 1.51 ms 1.49 ms 1.48 ms 1.46 ms 1.45 ms 1.44 ms 1.42 ms360K 1.88ms 1.78 ms 1.74 ms 1.71 ms 1.69 ms 1.67 ms 1.65 ms 1.64 ms 1.62 ms 1.61 ms 1.59 ms390K 1.98ms 1.88 ms 1.83 ms 1.81 ms 1.79 ms 1.77 ms 1.75 ms 1.73 ms 1.72 ms 1.70 ms 1.69 ms430K 2.29ms 2.17 ms 2.13 ms 2.10 ms 2.08 ms 2.06 ms 2.04 ms 2.02 ms 2.01 ms 1.99 ms 1.97 ms470K 2.38ms 2.26 ms 2.23 ms 2.20 ms 2.18 ms 2.16 ms 2.13 ms 2.12 ms 2.10 ms 2.08 ms 2.06 ms510K 2.52ms 2.40 ms 2.38 ms 2.34 ms 2.32 ms 2.30 ms 2.28 ms 2.26 ms 2.24 ms 2.22 ms 2.20 ms560K 2.76ms 2.62 ms 2.58 ms 2.56 ms 2.54 ms 2.52 ms 2.50 ms 2.48 ms 2.46 ms 2.44 ms 2.42 ms620K 3.04ms 2.92 ms 2.88 ms 2.84 ms 2.82 ms 2.08 ms 2.78 ms 2.76 ms 2.74 ms 2.70 ms 2.68 ms680K 3.32ms 3.18 ms 3.16 ms 3.12 ms 3.10 ms 3.08 ms 3.08 ms 3.06 ms 3.04 ms 3.02 ms 3.00 ms750K 3.80ms 3.68 ms 3.64 ms 3.6 ms 3.60 ms 3.56 ms 3.52 ms 3.52 ms 3.48 ms 3.44 ms 3.44 ms820K 3.92ms 3.80 ms 3.76 ms 3.76 ms 3.72 ms 3.68 ms 3.68 ms 3.64 ms 3.60 ms 3.60 ms 3.56 ms910K 4.24ms 4.14 ms 4.10 ms 4.08 ms 4.04 ms 4.02 ms 4.00 ms 3.96 ms 3.94 ms 3.90 ms 3.88 ms振荡电阻值与TD 输出关系示意图：（此图仅供参考）振荡电阻阻值TDms820K680K560K 470K360K270K 180K。
5-玩具汽车无线遥控电路 无线遥控电路分析 固定编码芯片 学习型编码解码芯片 滚动码芯片 (2)
K1、K3同时按下时，由表可以看出，这时译码器输出端 a3、a5为高电平，其余各输出端为低电平，a3使汽车前进， a5使VT11饱和导通，蜂鸣器发声。
5.1.2 一般无线遥控装置的电路组成
增加了译码电路之后，一般的无线遥控电路框图如下。
它由控制指令电路、指令编码、无线发射电路、无线接 收电路、解码电路、译码电路和执行电路等7部分组成。 我们已经学习过无线发射和接收电路，执行电路随受控对 象变化，不同的受控对象，其执行电路有很大差异，本章重 点介绍常用的编码/解码电路和控制指令电路，在此基础上介 绍几类常用遥控电路。
5.1.2 一般无线遥控装置的电路组成
实现无线遥控的整套设备称为遥控系统或遥控装置，遥控 装置除了电路以外还包括受控的电机、灯泡、汽车、机器人 等机械部件，我们的讨论仅限于电路，为简化起见，也将遥 控装置称为遥控电路。 根据前面的讨论，可以用框图来表示遥控玩具汽车电路
它由控制指令电路、指令编码、无线发射电路、无线接 收电路、解码电路和执行电路等6部分组成。有些较为复杂 的遥控电路还需要在解码电路和执行电路之间加入译码电 路，我们来说明为什么要加入译码电路，它在遥控电路中 起什么作用。
5.1.1 玩具汽车无线遥控电路剖析
下面分析执行电路工作情况 K1键按下时TR-1“6”脚输出高电 平 2.0V ，其余各引脚低电平，这 时 VT3 、 VT5 和 VT2 饱和导通，电机 M1 右边接 3V 电源，左边接地，汽 车右转； K2键按下时TR-1“10”脚输出高 电平2.0V，其余各引脚低电平， 这时VT9、VT11和VT8饱和导通，电 机M2右边接3V电源，左边接地， 汽车后退； 类似地，K3键按下时“11”脚输 出高电平，汽车前进；K4键按下时 “7”脚输出高电平，汽车左转。
ev1527中文资料

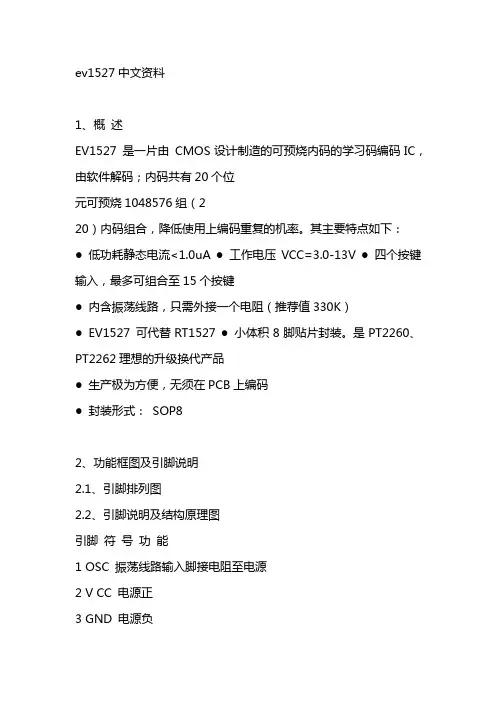

ev1527中文资料1、概述EV1527 是一片由CMOS设计制造的可预烧内码的学习码编码IC，由软件解码；内码共有20个位元可预烧1048576组（220）内码组合，降低使用上编码重复的机率。
其主要特点如下：●低功耗静态电流<1.0uA ● 工作电压VCC=3.0-13V ● 四个按键输入，最多可组合至15个按键●内含振荡线路，只需外接一个电阻（推荐值330K）●EV1527 可代替RT1527 ● 小体积8脚贴片封装。
是PT2260、PT2262理想的升级换代产品●生产极为方便，无须在PCB上编码●封装形式：SOP82、功能框图及引脚说明2.1、引脚排列图2.2、引脚说明及结构原理图引脚符号功能1 OSC 振荡线路输入脚接电阻至电源2 V CC 电源正3 GND 电源负4 TXD 串行数据输出脚5 K0 按键输入脚内置下拉电阻6 K1 按键输入脚内置下拉电阻7 K2 按键输入脚内置下拉电阻8 K3 按键输入脚内置下拉电阻2.3、功能说明输出编码的格式：同步C0-C19(100 万组) D0 D1 D2 D3 4LCK 12LCK12LCK12LCK4LCK4LCK定义：1LCK=8个OSC CLOCK同步：DATA(H):DATA(L):K0-K3 按键组合表：K3 K2 K1 K0 D3 D2 D1 D00 0 0 1 0 0 0 10 0 1 0 0 0 1 00 0 1 1 0 0 1 10 1 0 0 0 1 0 00 1 0 1 0 1 0 10 1 1 0 0 1 1 00 1 1 1 0 1 1 11 0 0 0 1 0 0 01 0 0 1 1 0 0 11 0 1 0 1 0 1 01 0 1 1 1 0 1 11 1 0 0 1 1 0 01 1 0 1 1 1 0 11 1 1 0 1 1 1 01 1 1 1 1 1 1 1振荡阻值表：（16LCK）3V 4V 5V 6V 7V 8V 9V 10V 11V 12V 13V47K 346us 306us 284us 270us 262us 254us 248us 242us 238us 234us 230us 51K 368us 322us 300us 288us 278us 270us 264us 258us 254us 250us 246us 56K 400us 354us 330us 316us 306us 298us 292us 286us 282us 278us 274us 62K 430us 384us 358us 344us 334us 326us 318us 312us 308us 302us 300us 68K 456us 408us 382us 368us 356us 348us 342us 336us 330us 326us 322us 75K 492us 442us 418us 402us 390us 382us 374us 368us 362us 358us 352us 82K 528us 476us 452us 436us 424us 416us408us 400us 392us 388us 384us 91K 580us 524us 492us 480us 468us 456us 448us 444us 436us 432us 424us 100K 612us 560us 528us 512us 500us 488us 480us 472us 464us 460us 456us 120K 728us 668us 636us 616us 604us 592us 584us 576us 568us 560us 556us 150K 872us 808us 772us 752us 740us 728us 716us 704us 696us 688us 684us 180K 1.00ms 932us 896us 876us 860us 848us 836us 824us 816us 808us 800us 200K 1.10ms 1.04ms 1.00ms 980us 960us 950us 940us 920us 910us 910us 900us 220K 1.18ms 1.10ms 1.07ms 1.04ms 1.03ms 1.01ms 1.00ms 990us 980us 970us 960us 240K 1.29ms 1.21ms 1.18ms 1.15ms 1.14ms 1.12ms 1.11ms 1.09ms 1.08ms 1.07ms 1.06ms 270K 1.44ms 1.35ms 1.31ms 1.29ms 1.27ms 1.25ms 1.24ms 1.22ms 1.21ms 1.20ms 1.19ms 300K 1.57ms 1.47ms 1.43ms 1.41ms 1.39ms 1.37ms 1.35ms 1.34ms 1.33ms 1.31ms 1.31ms 330K 1.69ms 1.60ms 1.56ms 1.53ms 1.51ms 1.49ms 1.48ms 1.46ms 1.45ms 1.44ms 1.42ms 360K 1.88ms 1.78ms 1.74ms 1.71ms 1.69ms 1.67ms 1.65ms 1.64ms 1.62ms 1.61ms 1.59ms 390K 1.98ms 1.88ms 1.83ms 1.81ms 1.79ms1.77ms 1.75ms 1.73ms 1.72ms 1.70ms 1.69ms 430K2.29ms2.17ms 2.13ms 2.10ms 2.08ms 2.06ms 2.04ms 2.02ms 2.01ms1.99ms 1.97ms 470K2.38ms 2.26ms 2.23ms 2.20ms 2.18ms2.16ms 2.13ms 2.12ms 2.10ms 2.08ms 2.06ms 510K 2.52ms2.40ms 2.38ms 2.34ms 2.32ms 2.30ms 2.28ms 2.26ms 2.24ms 2.22ms 2.20ms 560K 2.76ms 2.62ms 2.58ms 2.56ms 2.54ms 2.52ms 2.50ms 2.48ms 2.46ms 2.44ms 2.42ms 620K3.04ms 2.92ms 2.88ms 2.84ms 2.82ms 2.80ms 2.78ms 2.76ms 2.74ms2.70ms 2.68ms 680K3.32ms 3.18ms 3.16ms 3.12ms 3.10ms3.08ms 3.08ms 3.06ms 3.04ms 3.02ms 3.00ms 750K 3.80ms 3.68ms 3.64ms 3.60ms 3.60ms 3.56ms 3.52ms 3.52ms 3.48ms 3.44ms 3.44ms 820K 3.96ms 3.80ms 3.76ms 3.76ms 3.72ms3.68ms 3.68ms 3.64ms 3.60ms 3.60ms 3.56ms 910K4.24ms4.14ms 4.10ms 4.08ms 4.04ms 4.02ms 4.00ms 3.96ms 3.94ms 3.90ms 3.88m。
EV1527编码芯片的应用及其解码方法
EV1527编码芯片的应用及其解码方法周景迁 方任农 陈文芗(厦门大学机电系 厦门 361005)摘 要:本文介绍了一种新型的无线编码芯片EV1527在无线发射模块中的应用及其相应解码方法在无线接收模块中的实现。
首先简要介绍了编码芯片EV1527的使用;其次提出了两种解码方法:利用解码芯片TD H6300硬件解码、采用单片机软件解码;最后系统地阐述了这种编解码方案的应用。
关键词:EV1527;TD H6300;硬件解码;软件解码中图分类号:TN99 文献标识码:AApplication and decode methods of EV1527encode ICZhou Jingqian Fang Rennong Chen Wenxiang(Electrical Engineering School,Xiamen University,Xiamen361005)Abstract:EV1527is a new kind of wireless encode IC which is used in wireless remote controller.In this paper,the appli2 cation of EV1527and the realization of the corresponding decode method in wireless receive module are presented.The in2 struction includes the use of the encode IC———EV1527,and the instruction of two decode methods,which are the hardware decode with the decode IC EV1527and the software decode with single2chip.At last,the instruction about software decode in system is explained in detail.K eyw ords:EV1527;TD H6300;hardware decode;software decode0 引 言随着科学技术的发展,无线控制技术日新月异。
eV1527学习码编码IC
e V1527简介：eV1527是一片由CMOS 设计制造的可预烧内码的学习码编码IC ，由软件解码；内码共有20个位元可预烧1048576组(220)内码组合，降低使用上编码重复的机率。
功能简述： 脚位图： 超通和龙科技公司版权所有，未经授权不得私自复制、传播等◆低功耗静态电流<1.0μA ； ◆工作电压Vcc=3.0-13V ；◆四个按键输入，最多可组合至15个按健；◆内含振荡线路，只须外接一个电阻（推荐值330K ）； ◆eV1527可代替RT1527以及升级FP527、eV527；◆小体积8脚贴片封装。
是PT2260、PT2262理想的升级换代产品； ◆生产极为方便，无须在PCB 上编码。
脚位功能说明：Symbol Description Pin I/OOSC1 振荡线路输入脚接电阻至电源 1 IVcc 电源正 2GND 电源负 3 TXD 串列资料输出脚 4 OK0 按健输入脚内含接地电阻 5 I K1 按健输入脚内含接地电阻 6 I K2 按健输入脚内含接地电阻 7 I K3按健输入脚内含接地电阻 8 I基本电气特性：Parameter Conditions Symbol Min.Typ. Max. Unit Operating V oltageVcc3513V Stand by CurrentVcc=12V ,OSC stopK1-K3=LOW Output Unloaded Isb 1.02.0 μA Operating Current Vcc=12V Iop 0.5 0.8 mA Source Current Vcc=12V ,V oh=6V Ioh 5 mA Sink CurrentVcc=12V ,V oI=6VIOI3mAOperating Freg Fop 80K HzAbsolute Maximum RatingsSymbol Parameter Conditions Rating Unit Vcc Supply voltage -0.3～14 V VI Input voltage -0.3～Vcc+0.3 V VO Output voltage -0.3～Vcc+0.3 V Tst Storage Temp -40～125 ℃ Top Operating Temp -20～70℃Pdis Max. PowerDissp Vcc=12V 300mW串列资料输出格式描述：资料格式：同步内码C0～C19（一百万组）D0 D1 D2 D3K0～K3按键组合表：K3 K2 K1 K0 D3 D2 D1 D00 0 0 1 0 0 0 10 0 1 0 0 0 1 00 0 1 1 0 0 1 10 1 0 0 0 1 0 00 1 0 1 0 1 0 10 1 1 0 0 1 1 00 1 1 1 0 1 1 11 0 0 0 1 0 0 01 0 0 1 1 0 0 11 0 1 0 1 0 1 01 0 1 1 1 0 1 11 1 0 0 1 1 0 01 1 0 1 1 1 0 11 1 1 0 1 1 1 01 1 1 1 1 1 1 1振荡阻值表：(16 LCK)3V 4V 5V 6V 7V 8V 9V 10V 11V 12V 13V 超通和龙科技公司版权所有，未经授权不得私自复制、传播等47K 346us 306 us 284 us 270 us 262 us 254 us 248 us 242 us 238 us 234 us 230 us 51K 368us 322 us 300 us 288 us 278 us 270 us 264 us 258 us 254 us 250 us 246 us 56K 400us 354 us 330 us 316 us 306 us 298 us 292 us 286 us 282 us 278 us 274 us 62K 430us 384 us 358 us 344 us 334 us 326 us 318 us 312 us 308 us 302 us 300 us 68K 456us 408 us 382 us 368 us 356 us 348 us 342 us 336 us 330 us 326 us 322 us 75K 492us 442 us 418 us 402 us 390 us 382 us 374 us 368 us 362 us 358 us 352 us 82K 528us 476 us 452 us 436 us 424 us 416 us 408 us 400 us 392 us 388 us 384 us 91K 580us 524 us 492 us 480 us 468 us 456 us 448 us 444 us 436 us 432 us 424 us 100K 612us 560 us 528 us 512 us 500 us 488 us 480 us 472 us 464 us 460 us 456 us 120K 728us 668 us 636 us 616 us 604 us 592 us 584 us 576 us 568 us 560 us 556 us 150K 872us 808 us 772 us 752 us 740 us 728 us 716 us 704 us 696 us 688 us 684 us 180K 1.00ms 932 us 896 us 876 us 860 us 848 us 836 us 824 us 816 us 808 us 800 us 200K 1.10ms 1.04 ms 1.00 ms 980 us 960 us 950 us 940 us 920 us 910 us 910 us 900 us 220K 1.18ms 1.10 ms 1.07 ms 1.04 ms 1.03 ms 1.01 ms 1.00 ms990 us 980 us 970 us 960 us 240K 1.29ms 1.21 ms 1.18 ms 1.15 ms 1.14 ms 1.12 ms 1.11 ms 1.09 ms 1.08 ms 1.07 ms 1.06 ms 270K 1.44ms 1.35 ms 1.31 ms 1.29 ms 1.27 ms 1.25 ms 1.24 ms 1.22 ms 1.21 ms 1.20 ms 1.19 ms 300K 1.57ms 1.47 ms 1.43 ms 1.41 ms 1.39 ms 1.37 ms 1.35 ms 1.34 ms 1.33 ms 1.31 ms 1.31 ms 330K 1.69ms 1.60 ms 1.56 ms 1.53 ms 1.51 ms 1.49 ms 1.48 ms 1.46 ms 1.45 ms 1.44 ms 1.42 ms 360K 1.88ms 1.78 ms 1.74 ms 1.71 ms 1.69 ms 1.67 ms 1.65 ms 1.64 ms 1.62 ms 1.61 ms 1.59 ms 390K 1.98ms 1.88 ms 1.83 ms 1.81 ms 1.79 ms 1.77 ms 1.75 ms 1.73 ms 1.72 ms 1.70 ms 1.69 ms 430K 2.29ms 2.17 ms 2.13 ms 2.10 ms 2.08 ms 2.06 ms 2.04 ms 2.02 ms 2.01 ms 1.99 ms 1.97 ms 470K 2.38ms 2.26 ms 2.23 ms 2.20 ms 2.18 ms 2.16 ms 2.13 ms 2.12 ms 2.10 ms 2.08 ms 2.06 ms 510K 2.52ms 2.40 ms 2.38 ms 2.34 ms 2.32 ms 2.30 ms 2.28 ms 2.26 ms 2.24 ms 2.22 ms 2.20 ms 560K 2.76ms 2.62 ms 2.58 ms 2.56 ms 2.54 ms 2.52 ms 2.50 ms 2.48 ms 2.46 ms 2.44 ms 2.42 ms 620K 3.04ms 2.92 ms 2.88 ms 2.84 ms 2.82 ms 2.08 ms 2.78 ms 2.76 ms 2.74 ms 2.70 ms 2.68 ms 680K 3.32ms 3.18 ms 3.16 ms 3.12 ms 3.10 ms 3.08 ms 3.08 ms 3.06 ms 3.04 ms 3.02 ms 3.00 ms 750K 3.80ms 3.68 ms 3.64 ms 3.6 ms 3.60 ms 3.56 ms 3.52 ms 3.52 ms 3.48 ms 3.44 ms 3.44 ms 820K 3.92ms 3.80 ms 3.76 ms 3.76 ms 3.72 ms 3.68 ms 3.68 ms 3.64 ms 3.60 ms 3.60 ms 3.56 ms 910K 4.24ms 4.14 ms 4.10 ms 4.08 ms 4.04 ms 4.02 ms 4.00 ms 3.96 ms 3.94 ms 3.90 ms 3.88 ms 振荡电阻值与TD输出关系示意图：（此图仅供参考）超通和龙科技公司版权所有，未经授权不得私自复制、传播等超通和龙科技公司版权所有，未经授权不得私自复制、传播等振荡电阻阻值TDms820K680K560K 470K360K270K 180K。
ev1527中文资料
ev1527中文资料1、概述EV1527 是一片由CMOS设计制造的可预烧内码的学习码编码IC，由软件解码；内码共有20个位元可预烧1048576组（220）内码组合，降低使用上编码重复的机率。
其主要特点如下：●低功耗静态电流<1.0uA ● 工作电压VCC=3.0-13V ● 四个按键输入，最多可组合至15个按键●内含振荡线路，只需外接一个电阻（推荐值330K）●EV1527 可代替RT1527 ● 小体积8脚贴片封装。
是PT2260、PT2262理想的升级换代产品●生产极为方便，无须在PCB上编码●封装形式：SOP8CMOS（全称：Complementary Metal Oxide Semiconductor，中文：互补金属氧化物半导体）是一种集成电路的设计工艺，可以在硅质晶圆模板上制出NMOS（n-type MOSFET）和PMOS（p-type MOSFET）的基本元件，由于NMOS与PMOS在物理特性上为互补性，因此被称为CMOS。
CMOS一般的工艺上，可用来制作电脑电器的静态随机存取内存、微控制器、微处理器与其他数字逻辑电路系统、以及除此之外比较特别的技术特性，使它可以用于光学仪器上，例如互补式金氧半图像传感装置在一些高级数码相机中变得很常见。
缩写辨析在计算机领域，CMOS常指保存计算机基本启动信息（如日期、时间、启动设置等）的芯片。
有时人们会把CMOS和BIOS混称，其实CMOS是主板上的一块可读写的并行或串行FLASH芯片，是用来保存BIOS的硬件配置和用户对某些参数的设定。
在今日，CMOS制造工艺也被应用于制作数码影像器材的感光元件，尤其是片幅规格较大的单反数码相机。
另外，CMOS同时可指互补式金氧半元件及制程。
因此时至今日，虽然因为工艺原因，都叫做CMOS，但是CMOS在三个应用领域，呈现出迥然不同的外观特征：一是用于计算机信息保存，CMOS作为可擦写芯片使用，在这个领域，用户通常不会关心CMOS的硬件问题，而只关心写在CMOS上的信息，也就是BIOS的设置问题，其中提到最多的就是系统故障时拿掉主板上的电池，进行CMOS放电操作，从而还原BIOS设置。
用于汽车遥控的Ev1527的pic单片机软件接收解码程序,密码采用I2C总线方式存在EEPROM中
用于汽车遥控的Ev1527的pic单片机软件接收解码程序,密码采用I2C总线方式存在EEPROM中用于汽车遥控的Ev1527的pic单片机软件接收解码程序，密码采用I2C总线方式存在EEPROM中LIST P=16f57#INCLUDE "p16F5X.INC"__CONFIG _CP_OFF&_WDT_OFF&_XT_OSC;说明：SCL接单片机 RC0; : SDA接单片机 RC1;------------------------------------------------------------;寄存器定义;------------------------------------------------------------BY_COUNT EQU 14H ;I2CCOUNT_T0 EQU 12HCOUNT_T1 EQU 13HCOUNT EQU 11HSTATUS EQU 3HPORTB EQU 6HPORTC EQU 7HEEPROM EQU 08HADDR EQU 09HBUFIN EQU 0AHBUFOUT EQU 0BHSLAVE EQU 0CHTXBUF EQU 0DHBIT EQU 0EHDLY1 EQU 0FHDLY2 EQU 10H;******************************************FLAG EQU 20HIN_DATA_0 EQU 19HIN_DATA_1 EQU 1AHIN_DATA_2 EQU 1BHCOUNTER0 EQU 15H ;计数器COUNTER1 EQU 16HCOUNTER2 EQU 17HCOUNTER3 EQU 18HCAR_STATUS EQU 1CH ;W_SHADOW EQU 1DH ;函数调用时传送参数COUNTER EQU 1EHDATA1 EQU 1FH ;保留四位按键信息DEVICE_W EQU B'10100000' ;DEVICE_R EQU B'10100001' ;ADR_LOCK EQU 0x00 ;存储器锁门指令入口ADR_UNLOCK EQU 0x10 ;存储器开门指令入口DATA_2 EQU B'11001111'DATA_1 EQU B'00100111'DATA_U EQU B'10111000'DATA_L EQU B'10110100';都为反码与上位机通信COMC_LOCK EQU B'11110111' ;开锁指令 00001000B COMC_UNLOCK EQU B'11110001' ;锁门指令 00001110B COMC_RELAY EQU B'11110010' ;继电器指令 00001101B PORTA_S EQU B'11110001'DI EQU 7DO EQU 6SDA EQU 1SCL EQU 0ACKF EQU 0;-------------------------------------------------------------- ;定义管脚;------------------------------------------------------------- #define STUDY PORTC,6#define SIGNAL PORTC,3#define LIGHT PORTC,5ORG 00HGOTO INT_INIT;**********************BSTARTBSF PORTC,SDABSF PORTC,SCLMOVLW B'11001000'TRIS PORTCNOPNOPNOPNOPNOPNOPBCF PORTC,SDANOPNOPNOPNOPNOPBCF PORTC,SCL NOPNOPRETLW 0;********************** BSTOPBCF PORTC,SDA MOVLW B'11001000' TRIS PORTCBCF PORTC,SDA NOPNOPNOPBSF PORTC,SCL NOPNOPNOPBSF PORTC,SDA NOPNOPBCF PORTC,SCL NOPNOPRETLW 0;********************** TXMOVLW D'8' MOVWF BITTXLP BCF EEPROM,DO BTFSC TXBUF,7BSF EEPROM,DO CALL BITOUTRLF TXBUF,1 DECFSZ BIT,1GOTO TXLPCALL BITINBTFSC EEPROM,DI BSF PORTC,ACKF RETLW 0;************************ RXCLRF BUFIN MOVLW D'8' MOVWF BITBCF STATUS,0RXLP RLF BUFIN,1 BCF BUFIN,0CALL BITINBTFSC EEPROM,DI BSF BUFIN,0 DECFSZ BITGOTO RXLPNOPRETLW 0;**********************BITOUTMOVLW B'11001000' tris PORTCBTFSS EEPROM,DO GOTO BITLOWBSF PORTC,SDA GOTO CLKOUT BITLOW BCF PORTC,SDA CLKOUT BSF PORTC,SCL NOPNOPNOPNOPBCF PORTC,SCL RETLW 0;********************** BITINBSF EEPROM,DI MOVLW B'11001010' TRIS PORTCBSF PORTC,SCLNOPNOPNOPNOPNOPBTFSS PORTC,SDABCF EEPROM,DIBCF PORTC,SCL RETLW 0;---------------------------------;延时1s;---------------------------------`DELAY_1S: ;延时1sMOVLW 04H ;3+1MOVWF COUNTER1MOVLW 0AH ;10MOVWF COUNTER2MOVLW 031H ;49MOVWF COUNTER3;49*5+(256*5+5)*10+[(256*5+5)*256+5]*3+10=1,000,000us DELAY_1S_WAITNOPNOPDECFSZ COUNTER3,FGOTO DELAY_1S_WAITNOPNOPDECFSZ COUNTER2,FGOTO DELAY_1S_WAITNOPCLRWDTDECFSZ COUNTER1,FGOTO DELAY_1S_WAIT;DECFSZ COUNTER0,F;GOTO DELAY_WAITDELAY_RETRETLW 0;****************************************DELAY_10MSMOVLW D'13'MOVWF DLY1MOVLW 0FFHMOVWF DLY2LP0 DECFSZ DLY2,1GOTO $-1DECFSZ DLY1,1GOTO $-5RETLW 0;******************************************** WR_EEPROMBTFSC FLAG,1GOTO OUT1MOVLW B'00000000'TRIS PORTCCLRF PORTCCLRF PORTCMOVLW B'10100000'MOVWF SLAVEMOVLW 13HMOVWF FSR ;IN_DATA_0地址MOVLW B'10101100'MOVWF BUFOUTCLRF ADDRMOVF SLAVE,0MOVWF TXBUFCALL TXMOVF ADDR,0MOVWF TXBUFCALL TXMOVF INDF,0MOVWF TXBUFCALL TXINCF FSRMOVF INDF,0MOVWF TXBUFCALL TXINCF FSRMOVF INDF,0MOVWF TXBUFCALL BSTOPOUT1 RETLW 0;***************************************** XIANSHIMOVLW 08HMOVWF COUNTLOOP BTFSC BUFIN,7BSF PORTC,5CALLDELAY_1SBCF PORTC,5RLF BUFIN,1DECFSZ COUNT,1GOTO LOOPBCF PORTC,5RETLW 0;********************************;------------------------------------------------------------ ;25ms计时子程序;------------------------------------------------------------ DELAY_25MOVLW 20HMOVWF COUNT_T0DELAY CLRWDTMOVLW 0FFHMOVWF COUNT_T1DELAY1 DECFSZ COUNT_T1,1GOTO DELAY1DECFSZ COUNT_T0,1GOTO DELAYRETLW 0;------------------------------------------------------------ ;250ms计时子程序;------------------------------------------------------------ DELAY_250MOVLW 0F2HMOVWF COUNT_T0DELAY2 CLRWDTMOVLW 0FFHMOVWF COUNT_T1DELAY21 NOP ;内层循环1024usDECFSZ COUNT_T1,1GOTO DELAY21DECFSZ COUNT_T0,0GOTO DELAY2RETLW 0;------------------------------------------------------------- ;主程序开始;------------------------------------------------------------- ORG 100HINT_INITBANKSEL PORTCMOVLW B'11001000'TRIS PORTCCLRF PORTCCLRF FLAGMOVLW 00HMOVWF IN_DATA_0MOVWF IN_DATA_1MOVWF IN_DATA_2MOVWF COUNTERMOVWF COUNTER0MOVWF COUNTER1MOVWF COUNTER2SIGNAL_SERVICE ;COUNTERX 计数器分配混乱，需要调整BTFSS SIGNALGOTO SIGNAL_RETCLRF COUNTER0SIGNAL_SYN_HIGHCLRWDTBTFSS SIGNALGOTO SIGNAL_SYN_HIGH_TESTINCF COUNTER0,FBTFSS STATUS,ZGOTO SIGNAL_SYN_HIGHGOTO SIGNAL_RETSIGNAL_SYN_HIGH_TEST ;210us MOVLW D'30' ;30？这个取值需要重新计算SUBWF COUNTER0,WBNC SIGNAL_RETCLRF COUNTER1SIGNAL_SYN_LOWGOTO $+1GOTO $+1GOTO $+1GOTO $+1GOTO $+1GOTO $+1CLRWDTBTFSC SIGNALGOTO SIGNAL_RETDECFSZ COUNTER1,FGOTO SIGNAL_SYN_LOWSIGNAL_SYN_LOW_WAIT CLRWDTBTFSS SIGNALGOTO SIGNAL_SYN_LOW_WAIT MOVLW D'24'MOVWF COUNTER2SIGNAL_PERIOD_STARTCLRF COUNTER0CLRF COUNTER3SIGNAL_PERIOD_LOW_WAIT CLRWDTGOTO $+1BTFSC SIGNALGOTO SIGNAL_PERIOD_HIGH INCFSZ COUNTER0,FGOTO SIGNAL_PERIOD_LOW_WAIT GOTO SIGNAL_RETSIGNAL_PERIOD_HIGH ;6个时钟周期CLRWDTBTFSS SIGNALGOTO SIGNAL_PERIOD_VALUE_JUDGE INCFSZ COUNTER3,FGOTO SIGNAL_PERIOD_HIGH GOTO SIGNAL_RETSIGNAL_PERIOD_VALUE_JUDGEMOVLW D'20' ;高电平小于120us 退出SUBWF COUNTER3,WBNC SIGNAL_RETBCF FLAG,0MOVLW D'80' ;高电平大于120us 小于480us判断为‘0’ SUBWF COUNTER3,W ; 大于480us 判断为‘1’BNC SIGNAL_PERIOD_VALUE_SAVEBSF FLAG,0SIGNAL_PERIOD_VALUE_SAVERLF IN_DATA_0,FRLF IN_DATA_1,FRLF IN_DATA_2,FBCF IN_DATA_0,0BTFSC FLAG,0BSF IN_DATA_0,0DECFSZ COUNTER2,FGOTO SIGNAL_PERIOD_STARTBSF LIGHT ;收到信号，闪3下CALL DELAY_1SBCF LIGHTCALL DELAY_1SBSF LIGHTCALL DELAY_1SBCF LIGHTCALL DELAY_1SBSF LIGHTCALL DELAY_1SBCF LIGHTCALL DELAY_1SMOVLW 0FHANDWF IN_DATA_0,WMOVWF DATA1 ;屏蔽低4位,保留地址码值MOVLW 0F0HANDWF IN_DATA_0,F ;屏蔽高4位,保留键码值;-------------------------------------------------------------------------------------------;对接收到的数据进行处理，若为初始化（学习），则将数据存入EEPROM；否则，给出开锁或者上锁信号;------------------------------------------------------------------------------------------SIGNAL_PROCESSINGBCF PORTC,0BCF PORTC,1;BTFSC STUDY;GOTO WRITEMOVLW 40HMOVWF FSRMOVLW 03H ;3次读MOVWF BY_COUNT CLRF PORTCMOVLW B'10100000' MOVWF SLAVECLRF ADDRCALL BSTARTMOVF SLAVE,0 MOVWF TXBUFCALL TXMOVF ADDR,0 MOVWF TXBUFCALL TXCALL BSTARTMOVLW B'10100001' MOVWF TXBUFCALL TXRBYTE CALL RXMOVF BUFIN,0 MOVWF INDFINCF FSRDECFSZ BY_COUNT,1 GOTO LOWACKBSF EEPROM,DOCALL BITOUTCALL BSTOPGOTO OUT2LOWACK BCF EEPROM,DO CALL BITOUTCALL XIANSHIGOTO RBYTENOPOUT2 MOVLW B'11001000'TRIS PORTCBSF LIGHT ;读完闪1次CALL DELAY_1SBCF LIGHTGOTO CHECK_ADWRITE CALL WR_EEPROMBSF FLAG,1BSF LIGHTCALL DELAY_250BCF LIGHT ;进入写EEPROMGOTO EXIT;----------------------------------------------------------- ;比较地址码;----------------------------------------------------------- CHECK_AD MOVLW 40HMOVWF FSRMOVF IN_DATA_0,0XORWF INDF,0BTFSS STATUS,ZGOTO EXITINCF FSR,1MOVF IN_DATA_1,0XORWF INDF,0BTFSS STATUS,ZGOTO EXITINCF FSR,1MOVF IN_DATA_2,0XORWF INDF,0BTFSS STATUS,ZGOTO EXIT ;地址码不对，跳出;------------------------------------------------------------------;检查指令;-------------------------------------------------------------------GOTO OPENDONE MOVF DATA1,0XORLW 00HBTFSS STATUS,ZGOTO OPENGOTO EXITOPEN BSF PORTC,5CALL DELAY_250BCF PORTC,5CALL DELAY_250BSF PORTC,5CALL DELAY_250BCF PORTC,5EXITNOPSIGNAL_RETGOTO SERVICE_ENDSERVICE_ENDNOPNOPBTFSC SIGNAL ;SIGNAL =1外部有信号输入GOTO SIGNAL_SERVICENOPNOPNOPNOPNOPNOPGOTO SERVICE_ENDEND。
