承插式盘扣脚手架施工方案
盘扣式外脚手架施工方案
盘扣式外脚手架施工方案承插型盘扣式钢管脚手架方案目录一、编制依据及范围1.1 编制依据本方案的编制依据包括建筑施工脚手架实用手册、建筑地基基础设计规范、建筑结构荷载规范、混凝土结构设计规范、钢结构设计规范、建筑施工安全检查标准、建筑施工高处作业安全技术规范、建筑施工扣件式钢管脚手架安全技术规范、建筑施工承插盘扣式钢管支架安全技术规范、危险性较大的分部分项工程安全管理办法、建设工程安全生产管理条例、本工程设计图纸和本工程施工组织设计。
1.2 编制说明1）编制范围本方案针对苏州E+H厂房项目盘扣式外脚手架搭设施工。
2）编制原则本方案遵循确保工期、合理优化、优质高效、安全第一、技术先进性、科学合理性、经济适用性相结合及实事求是、尊重工程所在地人民的生产、生活惯，一切听从、服务于业主等原则。
二、工程概况苏州E+H厂房项目总建筑面积为XXX平方米，主要包括XXX部分，工程地点为苏州市XXX路XXX号。
本工程采用承插型盘扣式钢管脚手架。
三、盘扣式支架设计概要盘扣式支架设计应满足相关规范要求，包括承载力、稳定性、刚度、安全系数等要求。
设计应根据实际情况进行计算，确保支架的稳定性和安全性。
四、施工准备施工前，应进行现场勘测和设计方案评审，确定施工方案和安全预防措施。
同时，应对施工人员进行培训，确保他们了解并遵守相关安全规范和操作规程。
施工前还应对材料和设备进行检查，确保其质量符合要求。
五、盘扣式架体施工的质量管理盘扣式架体施工过程中，应对材料、设备、施工工艺等进行质量管理，确保施工质量符合要求。
同时，应进行现场监督，及时发现并纠正施工中存在的质量问题。
六、盘扣式架体施工的安全管理与维护施工过程中，应严格遵守安全规范，采取相应的安全措施，确保施工安全。
同时，应对设备、材料等进行维护保养，确保其在施工过程中的正常使用。
七、盘扣式外脚手架搭设流程盘扣式外脚手架的搭设流程包括架体搭设、加固、拆除等步骤。
在搭设过程中，应注意安全，确保施工质量。
承插式轮扣脚手架施工方案
承插式轮扣脚手架施工方案1. 引言承插式轮扣脚手架是一种常见的施工工具，广泛应用于建筑和其他工程项目中。
本文将介绍该脚手架的基本概念和构造，并详细描述其施工方案。
2. 承插式轮扣脚手架的基本概念和构造承插式轮扣脚手架是指利用脚手架柱与承插式横梁之间的插接和连接来实现脚手架结构的支撑和固定。
其主要构造包括脚手架柱、承插式横梁、水平杆、纵向杆、斜杆等。
脚手架柱是支撑整个轮扣脚手架结构的主要部件，通常由钢管制成，具有一定的刚性和稳定性。
承插式横梁是横跨在脚手架柱之间的横向连接件，其两端具有插座，可以与脚手架柱插接组装。
水平杆用于连接横梁，增加脚手架结构的稳定性。
纵向杆和斜杆用于加固和支撑脚手架柱，使整个脚手架更加牢固。
3. 承插式轮扣脚手架的施工方案3.1 施工前的准备工作在进行承插式轮扣脚手架施工之前，需要做好以下准备工作：1.准备工具和材料：包括螺丝刀、扳手、钢管、脚手架柱、承插式横梁、水平杆、纵向杆、斜杆等。
2.组织人员：根据施工需要，组织合适的人员参与脚手架的搭设和拆除工作。
3.脚手架搭设方案：根据实际工程要求和设计要求，确定脚手架的搭设方案。
3.2 脚手架的搭设根据搭设方案，按以下步骤进行承插式轮扣脚手架的搭设：1.搭设基础支撑：将脚手架柱安装在地面上，并确保其稳定性和牢固性。
2.安装横梁：将承插式横梁插接到脚手架柱的插座上，确保插接紧密，横梁平行。
3.安装水平杆：在横梁上安装水平杆，增加脚手架结构的稳定性。
4.安装纵向杆和斜杆：根据设计要求，在脚手架柱和横梁之间安装纵向杆和斜杆，加固和支撑脚手架。
5.检查和调整：完成脚手架的搭设后，对其进行检查，确保结构稳定可靠，并进行必要的调整。
3.3 脚手架的使用和拆除在脚手架搭设完成后，可以开始使用该脚手架进行施工作业。
在使用过程中，需要注意以下几点：1.安全操作：使用脚手架时，必须按照相关规定进行安全操作，遵守操作规程，穿戴好安全防护用具。
2.负荷限制：根据设计要求，合理控制脚手架的负荷，避免超负荷使用引发事故。
承插式盘扣脚手架施工设计方案
承插式盘扣脚手架施工设计方案
承插式盘扣脚手架是一种常见的脚手架搭建工具，主要用于高层建筑施工、维修和装饰等作业。
以下是一份承插式盘扣脚手架施工设计方案参考：
1. 确定脚手架搭建区域：根据施工需求和建筑结构确定脚手架搭建区域, 并进行现场测量，确保施工区域符合要求。
2. 材料准备：准备好所需的承插式盘扣脚手架材料，包括立杆、横杆、纵横撑、过渡板、支撑、固定连接件等。
3. 建立基础支撑：根据脚手架的设计负荷和土质条件，建立基础支撑，确保支撑点能够承受脚手架的重量和施工荷载。
4. 搭建起始框：根据设计要求和搭建方法，搭建起始框，包括立杆和横杆的连接。
5. 建立水平肋架：在起始框的基础上，按照设计标高要求，建立水平肋架，包括纵横撑的安装和连接。
6. 安装过渡板：根据设计要求，安装过渡板，确保施工人
员在搭建脚手架时的安全。
7. 固定连接件：对于高层脚手架，需要根据设计要求，进
行固定连接件的安装，确保脚手架的稳定。
8. 搭建上层脚手架：根据设计要求，根据下一层脚手架的
搭建方法，搭建上层脚手架，包括立杆、横杆、纵横撑的
连接。
9. 完善安全设施：在脚手架搭建完成后，需要对脚手架进
行安全检查和调整，确保安全设施完善。
10. 拆除脚手架：在施工结束后，按照安全规范和要求，进行脚手架的拆除，确保拆除过程安全可靠。
总结：承插式盘扣脚手架的施工设计方案需要根据具体的施工要求和建筑结构来进行设计。
施工过程中，需注意安全规范，确保施工人员的安全，并定期检查和维护脚手架的稳定性。
承插型盘扣式脚手架工程施工方案
承插型盘扣式脚手架工程施工组织设计方案1.编制依据和原则31.1编制依据31.2准备周长32.项目概述33.施工组织和管理组织34.建设周期和资源配置54.1建设周期54.2施工队伍部署及任务分工54.3施工资源的配置64.3.1施工劳动力配置6建筑材料6施工设备115.建设方案125.1插座式扣件脚手架施工流程125.2插座式扣件式脚手架搭设设施工12施工准备12施工方法135.2.2.1承插扣件式钢管支架的安装方法和要求135.2.2.2承插扣钢管支架的应用14该方案在5.2.2.3的施工方法概述145.2.2.4的脚手架拆除166.质量标准和质量保证体系186.1质量保证措施186.1.1扣件式脚手架的出厂材料18材料检验能力186.1.3操作层脚手板的检查要求186.1.4进货检验和验收196.1.5分阶段检查和验收196.1.6工作架质量控制要点197.支撑架施工安全措施197.1安全教育197.2出示证件207.3框架结构207.4脚手架的拆除208.安全文明施工218.1安全预防措施218.2安全技术措施228.3施工安全保证体系22安全管理组织机构228.3.2安全保证措施229.应急预案239.1目的239.2组织和职责249.3应急物资249.4坠落事故的应急措施249.5触电事故的应急措施2510.附加25插座式扣件脚手架施工方案1.编制依据和原则1.1编制依据(1)国家法律、法规和地方政策。
(2)新建铁路桥梁工程施工图和总图应与其他设计文件相结合。
(3)《客货铁路桥涵工程施工技术指南》(TZ203-2008)。
(4)《铁路工程基本作业施工安全技术规范》(TB10301-2009)、《铁路桥涵工程施工安全技术规范》(TB10303-2009)、《建筑施工承插式钢管支架安全技术规范》(JGJ231-2010)、《建筑施工扣件式钢管脚手架安全技术规范》(JJ 1330)(5)铁路局、建设指挥部、监理单位的相关文件和要求。

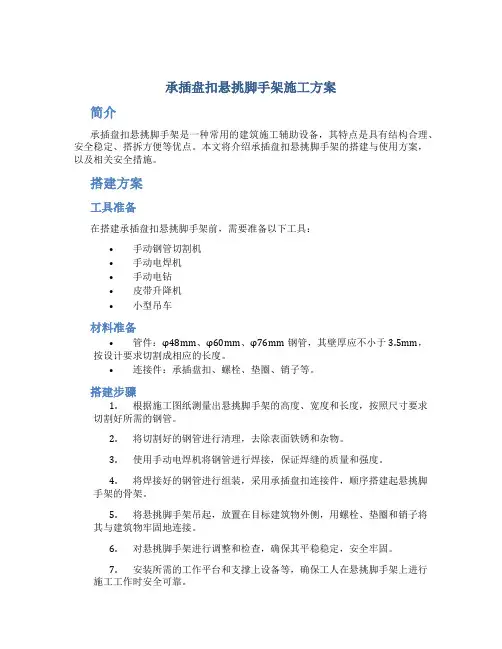

承插盘扣悬挑脚手架施工方案
承插盘扣悬挑脚手架施工方案简介承插盘扣悬挑脚手架是一种常用的建筑施工辅助设备，其特点是具有结构合理、安全稳定、搭拆方便等优点。
本文将介绍承插盘扣悬挑脚手架的搭建与使用方案，以及相关安全措施。
搭建方案工具准备在搭建承插盘扣悬挑脚手架前，需要准备以下工具：•手动钢管切割机•手动电焊机•手动电钻•皮带升降机•小型吊车材料准备•管件：φ48mm、φ60mm、φ76mm钢管，其壁厚应不小于3.5mm，按设计要求切割成相应的长度。
•连接件：承插盘扣、螺栓、垫圈、销子等。
搭建步骤1.根据施工图纸测量出悬挑脚手架的高度、宽度和长度，按照尺寸要求切割好所需的钢管。
2.将切割好的钢管进行清理，去除表面铁锈和杂物。
3.使用手动电焊机将钢管进行焊接，保证焊缝的质量和强度。
4.将焊接好的钢管进行组装，采用承插盘扣连接件，顺序搭建起悬挑脚手架的骨架。
5.将悬挑脚手架吊起，放置在目标建筑物外侧，用螺栓、垫圈和销子将其与建筑物牢固地连接。
6.对悬挑脚手架进行调整和检查，确保其平稳稳定，安全牢固。
7.安装所需的工作平台和支撑上设备等，确保工人在悬挑脚手架上进行施工工作时安全可靠。
安全措施任何施工都不能忽视安全问题，尤其是悬挑脚手架这种高空作业设备更加需要严格的安全措施。
以下是悬挑脚手架安全应注意的事项：1.悬挑脚手架在运输和安装时要保持平稳，避免出现倾斜、翻转等现象。
2.在搭建过程中，要按照设计要求顺序进行组装，严格按照使用说明书进行操作，不得随意更改。
3.在使用过程中，需要定期检查脚手架连接部位的螺栓、扣件等是否松动，及时加固。
4.设立悬挑脚手架的区域应当保持安全区域，避免人员、车辆等物品靠近悬挑脚手架。
5.工人在悬挑脚手架上安全使用安全带，避免侥幸心理。
6.在施工结束后及时拆除悬挑脚手架，避免滞留造成隐患。
总结承插盘扣悬挑脚手架是高效、便捷的建筑施工设备，在使用前需要认真准备好相关材料和工具，并按照使用说明书进行操作。
在施工过程中，还需要注意安全措施，确保工作人员的安全。
承插型盘扣式支模架专项施工方案(参考)
目录第一章编制依据及原则 (2)1.1、编制依据 (2)1.2、编制原则 (2)第二章工程概况 (4)2.1 工程概况 (4)第三章施工部署 (13)第四章模板工程施工方案 (28)4.1 模板施工 (28)4.1.1 楼板（梁）模板施工 (28)4.1.2 高支模搭设要求 (28)4.3质量标准 (32)第五章质量保证措施 (42)5.1 质量目标 (42)5.2 制度保证 (42)5.2.1质量管理组织机构 (42)5.2.2 施工阶段“混凝土浇灌申请”制度 (43)5.2.3技术、质量交底制度 (44)5.3技术保证 (45)5.3.1模板及支架 (45)5.3.2混凝土工程 (46)第六章急救援预案 (54)第七章模板及支撑体系计算 (79)500*400梁模板（盘扣式）计算书 (79)200*700梁模板（盘扣式）计算书 (88)300*1500梁模板（盘扣式）计算书 (97)400*1400梁模板（盘扣式）计算书 (106)350mm板模（盘扣式)计算书 (115)第一章编制依据及原则1.1、编制依据1.1、《建筑结构荷载规范》GB50009-20011.2、《混凝土结构设计规范》GB50010-20021.3、《建筑施工计算手册》江正荣著1.4、《建筑施工手册》第四版1.5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ131-20011.6、《混凝土结构工程施工技术标准》ZJQ08-SGJB 204-20051.7、《建筑施工脚手架实用手册》杜荣军著1.8、《建筑施工模板安全技术规范》JGJ162-20081.9、《钢结构设计规范》(GB50017-2003)；2.0、《木结构设计规范》(GB5005)。
2.1、《危险性较大的分部分项工程安全管理办法》2.2、《建筑施工安全检查标准》JGJ59-20112.3、《建筑施工高处作业安全技术规范》JGJ80-912.4、《危险性较大的分部分项工程安全管理办法》2.5、《临时施工用电施工方案》2.6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011（2002年版）；2.7、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010；2.8、《建筑施工盘扣直插式钢管脚手架安全技术规范》；2.9、品茗安全计算软件1.2、编制原则1．全面兑现合同的原则。
承插形盘扣式脚手架专项施工方案编制
承插形盘扣式脚手架专项施工方案编制承插型盘扣式钢管脚手架是具有自锁工程的直插式新型钢管脚手架，与传统扣件式悬挑外架相比，在搭拆效率、可靠性、安全性、节约成本及节能环保方面有明显提高。
尤其在超过一定规模的危大工程应用更为广泛。
一、超危大工程判别1、文件要求2018年3月8日住建部下发《危险性较大的分部分项工程安全管理规定》（建设部37号令）。
该文件自2018年6月1日期开始实施。
1.1模板工程超危大判别标准1.2举例说明危险性分析过程危险性分析计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《危险性较大的分部分项工程安全管理规定》建办质(2018)31号文6、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文查看更多内容1.2.1信息参数（1）模板支架搭设高度H：9m≥8m（2）模板支架搭设跨度B：20m≥18m（3）施工总荷载：活载控制时荷载组合S1=1.2(G1k+G2k×a+G3k×a)+1.4Q1k=1.2×(0.9+24×0.3+1.1×0.3)+1.4×2.5=13.616 kN/m2恒载控制时荷载组合S2=1.35(G1k+G2k×a+G3k×a)+1.4×0.7Q1k=1.35×(0.9+24×0.3+1.1×0.3)+1.4×0.7×2.5=13.83 kN/m2两者取大值，即施工总荷载S=max[S1，S2]=13.83 kN/m2<15 kN/m2 （4）集中线荷载：活载控制时荷载组合S1=b[1.2(G1k+ G2k×h+ G3k×h)+1.4Q1k]=0.6×[1.2×(0.9+24×1.6+1.5×1.6)+1.4×2.5]=32.124 kN/m恒载控制时荷载组合S2=b[1.35(G1k+ G2k×h+ G3k×h)+1.4×0.7Q1k]=0.6×[1.35×(0.9+24×1.6+1.5×1.6)+1.4×0.7×2.5]=35.247 kN/m两者取大值，即集中线荷载S=max[S1，S2]=35.247 kN/m ≥20 kN/m综上可知，根据住房城乡建设部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知建办质(2018) 31号，此模板工程属"超过一定规模的危险性较大的分部分项工程范围"，条文规定：施工单位应当组织专家对专项方案进行论证。
承插型盘扣式外脚手架及上人通道施工工法(2)
承插型盘扣式外脚手架及上人通道施工工法承插型盘扣式外脚手架及上人通道施工工法一、前言承插型盘扣式外脚手架及上人通道施工工法是一种常用于高层建筑施工的脚手架工法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并结合一个工程实例进行说明。
二、工法特点承插型盘扣式外脚手架采用承插式连接方式，具有结构简单、操作方便、安全可靠的特点。
上人通道是脚手架中重要的组成部分，能够为施工人员提供稳定的工作平台。
该工法具有施工效率高、适应性强、可重复利用等优点。
三、适应范围该工法适用于各种高层建筑的外墙装修、砌筑、抹灰、喷涂等作业，也可用于桥梁、烟囱等垂直结构的施工。
四、工艺原理承插型盘扣式外脚手架的工艺原理是通过预先安装好的脚手架杆件和连接件进行组装，形成一个稳定的架子。
工法采取的技术措施包括合理布置脚手架杆件、加强连接节点的稳定性、保证脚手架的垂直度和水平度等。
五、施工工艺施工工艺分为搭设阶段和拆除阶段。
搭设阶段包括地基处理、基础架设、立杆架设、横杆架设等；拆除阶段则是根据工程进展逆向拆除脚手架。
六、劳动组织劳动组织包括施工人员的分工、协调和配合。
根据施工进程和工人技能，合理安排施工流程，进行必要的技术培训和安全教育。
七、机具设备机具设备包括脚手架连接件、脚手架杆件、工具等。
脚手架连接件包括承插式连接件、转角连接件等，脚手架杆件包括立杆、横杆、斜杆等。
根据工程需要，选用适当的机具设备进行施工。
八、质量控制质量控制包括施工方案的编制、施工过程中的监控和检查，以及施工质量的评估和验收等。
通过严格的质量控制措施，确保施工过程和施工结果符合设计要求。
九、安全措施安全措施包括施工人员的安全教育、安全设施的设置和施工过程中的安全监控等。
为了确保施工安全，需要对脚手架进行稳固性检查、加装安全网、设置防护栏杆等。
十、经济技术分析经济技术分析包括施工周期、施工成本和使用寿命的评估和比较。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宏源国际大厦脚手架专项施工方案编制单位：长沙兆鑫建筑工程有限公司编制日期：二0一三年十二月十五日施工组织设计（方案）公司审批表施工组织设计（方案）审批记录湘质监统编 施2002 -101、工程概况宏源国际大厦是集办公、娱乐、休闲为一体的综合楼建筑，地下三层，主要作为人防、车库、设备房。
地上裙房四层，五层设有屋顶花园及设备管道夹层和物业管理用房，高层主体分A、B两栋塔楼，A栋塔楼六~二十一层为写字楼，B 栋塔楼六~二十六层均为写字楼。
A栋塔楼框架剪力墙结构(-3F~21F)，B栋塔楼框架筒体结构(-3F~26F)。
整个用地总面积：平方米，净用地面积：㎡,规划总建筑面积㎡，地面以上建筑面积㎡。
2、工程特点本工程属于高层建筑工程。
整体建筑群造型布局气派大方，给人以很强的时代感和建筑生命力，为圭塘路地标性建筑。
3、工程难点根据本工程特点，裙楼部分采用盘扣式脚手架，该裙楼四层，搭设高度米。
其中一层米，二层米，三层米，四层米，五层米.标准层采用整体提升式脚手架，本方案主要为盘扣式脚手架部分，标准层脚手架另见提升式专项方案。
第二节、编制依据1、《建筑施工脚手架实用手册》2、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《混凝土结构设计规范》GB50010-20105、《钢结构设计规范》GB50017-20036、《建筑施工安全检查标准》JGJ59-20117、《建筑施工高处作业安全技术规范》JGJ80-918、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20119、《建筑施工承插盘扣式钢管支架安全技术规范》JGJ231-201010、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)11、《建设工程安全生产管理条例》国务院令第393号12、本工程设计图纸13、本工程施工组织设计一、材料与设备计划1、承插型盘扣式钢管支架的钢管外径允许偏差应符合要求，钢管壁厚允许偏差应为±。
本工程采用Φ48×的国标钢管，合格证、检验报告齐全。
2、承插型盘扣式钢管支架的连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》（GB/T 11352）中牌号为ZG230－450的屈服强度、抗拉强度、延伸率的要求。
3、可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应小于5mm，允许尺寸偏差应为±，承力面钢板长度和宽度均不应小于150mm；承力面钢板和丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托板应设置开口挡板，挡板高度不应小于40mm。
4、可调底座及可调托座丝杆与螺母旋合长度不得小于5扣，螺母厚度不得小于30mm，插入立杆内的长度不得小于150mm。
5、脚手板(1)脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；(2)木脚手板才材质应符合现行国家标准《木结构设计规范》GB50005中Ⅱa级材质的规定。
脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。
宽度、厚度允许偏差应符合现行国家标准《木结构工程施工质量验收规范》GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手板；6、安全网采用密目式安全立网，应符合下列要求：(1)网目密度不低于2000目/100c㎡；(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；(3)网体缝线不得有跳针、露缝，缝边应均匀；(4)一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)阻燃安全网的续燃、阻燃时间均不得大于4s。
使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)做耐贯穿试验不穿透，×的单张网重量在3kg以上；(8)颜色应满足环境效果要求，选用绿色；7、连墙件材料采用钢管或型钢制作，其材质应符合现行国家标准《碳素钢结构》GB/T700中Q235级钢或《低合金高强度结构钢》GB/T1591中Q345级钢的规定。
8、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T 11352的规定，各类支架主要构配件材质应符合下表的规定。
表承插型盘扣式钢管支架主要构配件材质第四节、施工工艺技术一、技术参数【盘扣式脚手架】盘扣式脚手架立杆钢管强度为300N/mm 2，水平杆钢管强度为 N/mm2，钢管强度折减系数取。
双排脚手架搭设高度米，立杆的纵距米，立杆的横距米，内排架距离结构米，脚手架步距米。
立杆钢管类型选择：B-LG-3000(Φ48××3000);横向水平杆钢管类型选择：B-SG-2000(Φ42××1940);纵向水平杆钢管类型选择：B-SG-2000(Φ42××1940);横向跨间水平杆钢管类型选择：B-SG-2000(Φ42××1940);连墙件采用2步3跨，竖向间距米，水平间距米。
施工活荷载为m 2，同时考虑2层施工。
脚手板采用冲压钢板，荷载为m 2，按照铺设4层计算。
栏杆采用竹串片，荷载为m，安全网荷载取m 2。
脚手板下主结点跨间增加一根横向水平杆。
基本风压m 2，高度变化系数，体型系数。
地基承载力标准值170kN/m 2，基础底面扩展面积，地基承载力调整系数。
钢管惯性矩计算采用 I=π(D 4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
二、工艺流程【盘扣式脚手架】地下室顶板清理、材料配备→定位设置通长垫板、底座→立杆→纵、横向扫地杆→纵、横向横杆→设置卸荷钢丝绳→立杆→纵、横向横杆→外斜杆/剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网三、施工方法1、基础本工程盘扣式脚手架搭设在地下室顶板上，地基承载能力能够满足外脚手架的搭设要求。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。
当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。
其余按以下构造要求搭设。
垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。
【盘扣式脚手架】1、立杆设置立杆应通过立杆连接套管承插连接，脚手架首层立杆应采用不同长度的立杆交错布置，错开立杆竖向距离不应小于500mm，立杆底部应配置可调底座。
当地基高差较大时，可利用立杆节点位差进行调整（见下图）。
可调底座调整立杆连接盘示意2、沿架体外侧纵向每5跨每层设置一根竖向斜杆（见下图）或每5跨间设置扣件钢管剪刀撑（见下图），端跨的横向每层应设置竖向斜杆。
每5跨每层设斜杆每5跨设扣件钢管剪刀撑1—斜杆； 2—立杆； 3—两端竖向斜杆； 4—水平杆； 5—扣件钢管剪刀撑3、当设置双排脚手架人行通道时，应在通道上部架设支撑横梁，横梁截面大小应按跨度以及承受的荷载计算确定，通道两侧脚手架应加设斜杆；洞口顶部应铺设封闭的防护板，两侧应设置安全网；通行机动车的洞口，必须设置安全警示和防撞设施。
4、对双排脚手架的每步水平杆层应每5跨设置水平斜杆（见下图）。
双排脚手架水平斜杆设置1—立杆； 2—水平斜杆； 3—水平杆；5、作业层设置应符合下列规定：(1)钢脚手板的挂钩必须完全扣在水平杆上，挂钩必须处于锁住状态，作业层脚手板应满铺。
(2)作业层的脚手板架体外侧应设挡脚板、防护栏杆，并应在脚手架外侧立面满挂密目安全网；防护上栏杆设置在离作业层高度为1000mm处，防护中栏杆设置在离作业层高度为500mm处；(3)当脚手架作业层与主体结构外侧面间间隙较大时，应设置挂扣在连接盘上的悬挑三脚架，并应铺放能形成脚手架内侧封闭的脚手板。
6、连墙件(1)连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架立面及墙体应保持垂直，同一层连墙件应在同一平面，水平间距不应大于3跨，与主体结构外侧面距离不宜大于300mm；(2)连墙件应设置在有水平杆的盘扣节点旁，连接点至盘扣节点距离不得大于300mm；采用钢管扣件做连墙杆时，连墙杆应采用直角扣件与立杆连接；(3)当脚手架下部暂不能搭设连墙件时，宜外扩搭设多排脚手架并设置斜杆形成外侧斜面状附加梯形架，待上部连墙件搭设后方可拆除附加梯形架。
7、架体内封闭(1)脚手架的架体内立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设置平整牢固。
(2)脚手架施工层内立杆与建筑物之间应采用脚手片或木板进行封闭。
(3)施工层以下脚手架每隔10m以及底部用双层网兜进行封闭。
四、检查验收1、脚手架搭设前，对进入现场的各种构配件应按下列规定进行检查验收，不合格的应及时清除出场(1)构配件应有相应的产品标识及产品质量合格证；(2)构配件应有相应的产品主要技术参数及产品使用说明书；(3)当对构配件质量有疑问时，应进行质量抽检和实验。
2、脚手架下列阶段进行检查与验收，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用:(1)基础完工后及脚手架搭设前；(2)首段高度达到6米；(3)架体随施工进度逐层升高时；(4)达到设计高度后；(5)遇有六级强风及以上风或大雨后；冻结地区解冻后；(6)停用超过一个月。
3、架子搭设和组装完毕，使用前必须由项目经理、技术负责人、项目安全负责人、架子班长等人员组成验收小组，进行验收，并填写验收单。
4、验收时应具备下列文件(1)根据编制依据相关文件规范、标准要求所形成的施工组织设计文件；(2)专项施工方案及变更文件；(3)安全技术交底文件；(4)脚手架构配件的出厂合格证或质量分类合格标志；(5)脚手架工程的施工记录及质量检查记录；(6)脚手架搭设过程中出现的重要问题及处理记录；(7)脚手架工程的施工验收报告。
5、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。
(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠，钢丝绳是否松动、断股等；(2)安全网的张挂及扶手的设置是否齐全；(3)地基是否积水，底座是否松动；(4)杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；立杆是否悬空；(5)垂直度、水平度及立杆的沉降是否合格；(6)搭设脚手架时，应有保证安全上下的爬梯或斜道，严禁攀登架体上下。
