液晶电视维修流程
液晶电视故障维修
液晶电视故障维修液晶电视是现代家庭娱乐的重要电子设备之一，但偶尔也会出现故障。
以下是一些常见的液晶电视故障及其维修方法，希望对您有所帮助。
1. 无法开机如果液晶电视无法开机，首先检查插座是否通电。
如果插座正常，可能是电源线故障。
请用其他可靠的电源线进行尝试，如果电视能正常开机，说明原电源线有问题。
如果电视仍然无法开机，可能是电池或主板故障，此时最好请专业人士进行维修。
2. 无信号或信号质量差如果液晶电视在使用有线电视或卫星接收器时，出现无信号或信号质量差的情况，首先检查信号线的连接是否松动。
如果连接正常，可以尝试重新搜索信号或调整天线方向。
如果问题仍然存在，可能是接收器或电视信号处理板的故障，需要找专业人士进行修复或更换。
3. 屏幕闪烁或出现条纹如果液晶电视屏幕频繁闪烁或出现条纹，可能是屏幕本身故障。
首先检查电视外部是否有外力损伤，如碰撞或压力。
如果没有明显的损伤，可能是屏幕背光灯或驱动板的故障，建议找专业人士进行检修或更换。
4. 声音问题如果液晶电视的声音异常，可能是喇叭或音频处理板的问题。
首先检查音量设置是否正确，尝试调节音量并观察变化。
如果问题仍然存在，可以尝试连接外部音响或耳机，检查是否有声音输出。
如果外部音响或耳机能正常工作，说明问题出在电视内部的音频部件上，需要专业人士进行检修。
5. 遥控器问题如果液晶电视的遥控器无法正常工作，首先检查电池是否正常。
尝试更换电池后，测试遥控器是否能正常工作。
如果仍然无法使用，可以尝试将遥控器重置或重新配对。
如果问题仍然存在，可能是遥控器内部的电路故障，建议更换遥控器或找专业人士进行修理。
总结：液晶电视故障种类繁多，可以从硬件故障和操作问题两个方面进行排查。
对于简单问题，可以自行尝试解决，如更换电源线、电池等，但对于复杂的故障，建议请专业人士进行维修，以确保安全和有效解决问题。
另外，为了减少故障的发生，定期清洁液晶电视、注意使用方法和环境也是很重要的。
海信液晶彩电LED32-39-42-50-55-58K610X3D维修手册
液晶电视维修手册LED32K610X3D、LED39K610X3D、LED42K610X3D、 LED50K610X3D、LED55K610X3D、LED58K610X3D主板方案：MT55053D方案：SG-3D（32、39、42、50、55、58机型）多媒体研发中心2012.10目 录LED32K610X3D、LED39K610X3D、LED42K610X3D、 LED50K610X3D、LED55K610X3D、LED58K610X3D (4)一、产品介绍 (4)（一）、产品外观介绍 (4)（二）、产品功能规格、特点介绍 (5)（三）、产品差异介绍 (6)二、产品方案概述 (6)整机内部图 (6)整机信号流程图 (9)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板对应机型对照表 (12)主板电路原理图 (13)1.电源部分---系统3.3Vstb (13)2.电源部分---系统+5V (13)3.电源部分---系统3.3V：33V_Normal (13)4.电源部分--- 核电：VCCK 1.25V (14)5.电源部分---液晶屏TCON供电：VCC-Panel (14)6.电源部分---USB供电： (14)7.电源部分---DDR3供电:+1.5V_DDR3 (15)8.电源部分---PCMCIA大卡供电 (15)9.控制部分---待机控制电路：STANDBY (15)10. 控制部分---背光ON/OFF和调光电路： (15)11.存储部分---EMMC FLASH (16)12.存储部分---EEPROM (17)13.按键电路 (17)14.遥控电路---支持灯效控制、光感 (17)15.DDR电路 (18)16.接口部分---HDMI接口 (19)17.接口部分 (19)18.接口部分---USB接口 (20)19.接口部分---AV2和分量为耳机端口，使用需要加转接线 (21)20.接口部分---VGA接口 (22)21.接口部分---AV输出接口 (22)22.接口部分---AV输出接口—音频输出 (23)23.接口部分---同轴输出电路 (23)24.接口部分---LVDS接口 (23)25.接口部分---耳机输出电路 (24)26. 开关机静音电路 (24)27. 数字供放电路 (24)28. tuner 部分---3.3V (25)29. tuner 部分---tuner (26)30. PCMCIA部分 (27)31. SD卡部分 (28)四、电源板原理说明 (28)LED32K610X3D (28)A、产品性能及规格 (28)B、5003电源架构简介： (28)C、5003电源工作原理 (29)D、易发故障检修 (30)LED39K610X3D (31)产品介绍 (31)方案概述 (32)分部原理说明 (32)常见故障现象分析 (34)LED50K610X3D (34)产品介绍 (34)方案概述 (35)分部原理说明 (36)常见故障现象分析 (41)LED42K610X3D、LED55K610X3D (42)产品介绍 (42)方案概述 (43)分部原理说明 (44)单板检修流程 (50)五、产品爆炸图及明细 (51)LED32K610X3D (51)LED39K610X3D (52)LED42K610X3D (54)LED50K610X3D (56)LED55K610X3D (58)六、软件升级方法 (59)MTK5505软件升级方法 (59)MTK5505工厂菜单调试说明 (68)液晶电视服务手册LED32K610X3D、LED39K610X3D、LED42K610X3D、 LED50K610X3D、LED55K610X3D、LED58K610X3D一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）以LED50K610X3D为例：端子图：（二）、产品功能规格、特点介绍 技术参数：视频支持格式：各端子电平特性：（三）、产品差异介绍LED32K610X3D采用模组公司HE315GHD-E01液晶屏，且无同轴输出。

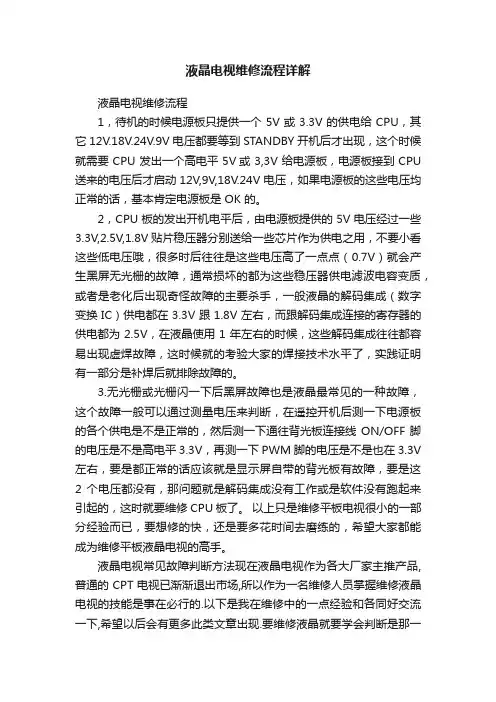

液晶电视维修流程详解
液晶电视维修流程详解液晶电视维修流程1，待机的时候电源板只提供一个 5V 或 3.3V 的供电给 CPU，其它 12V.18V.24V.9V电压都要等到 STANDBY 开机后才出现，这个时候就需要 CPU 发出一个高电平 5V或 3,3V 给电源板，电源板接到 CPU 送来的电压后才启动 12V,9V,18V.24V 电压，如果电源板的这些电压均正常的话，基本肯定电源板是 OK 的。
2，CPU 板的发出开机电平后，由电源板提供的 5V 电压经过一些3.3V,2.5V,1.8V贴片稳压器分别送给一些芯片作为供电之用，不要小看这些低电压哦，很多时后往往是这些电压高了一点点（0.7V）就会产生黑屏无光栅的故障，通常损坏的都为这些稳压器供电滤波电容变质，或者是老化后出现奇怪故障的主要杀手，一般液晶的解码集成（数字变换 IC）供电都在 3.3V 跟 1.8V 左右，而跟解码集成连接的寄存器的供电都为 2.5V，在液晶使用 1 年左右的时候，这些解码集成往往都容易出现虚焊故障，这时候就的考验大家的焊接技术水平了，实践证明有一部分是补焊后就排除故障的。
3.无光栅或光栅闪一下后黑屏故障也是液晶最常见的一种故障，这个故障一般可以通过测量电压来判断，在遥控开机后测一下电源板的各个供电是不是正常的，然后测一下通往背光板连接线 ON/OFF 脚的电压是不是高电平 3.3V，再测一下PWM 脚的电压是不是也在 3.3V 左右，要是都正常的话应该就是显示屏自带的背光板有故障，要是这2 个电压都没有，那问题就是解码集成没有工作或是软件没有跑起来引起的，这时就要维修 CPU 板了。
以上只是维修平板电视很小的一部分经验而已，要想修的快，还是要多花时间去磨练的，希望大家都能成为维修平板液晶电视的高手。
液晶电视常见故障判断方法现在液晶电视作为各大厂家主推产品,普通的 CPT 电视已渐渐退出市场,所以作为一名维修人员掌握维修液晶电视的技能是事在必行的.以下是我在维修中的一点经验和各同好交流一下,希望以后会有更多此类文章出现.要维修液晶就要学会判断是那一部分有故障,这是弟一步.以下就说说液晶电视的主要故障及部位的判断.1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.2:出现开机一个时后花屏(马赛克),音正常.此现象弟一个是数字板不良(过孔不通或 IC 接触不好).弟二是机内连线接触不好.3:开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU 部分工作不正常.4:灯闪不能开机:CPU 总线工作不正常或开机程序 IC(BIOS)不良,'BIOS'IC 和 CPU 之间接触不良等离子屏的各部件板好坏的判断及维修更换家电维和普通的电视机一样，等离子电视机的高故障部位也是在电源板、驱动板这几大部分。
液晶电视维修快速入门
4.必要时替换CPU或对CPU进行重新烧录。
5.换上以写程序的通用板试机。
三、偏色:
1、检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊 短路 ,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色。
1、显示器开机不上电，电源指示灯不亮，主要检查电源板、电源分两种：一是外置、二是内置（当然包括电源高压一体的）
易损坏的小元件一搬是：保险、电感、电容、开关管、稳压二极管等。有些不是很常见的电源，是受CPU控制的，当按按键板开关时，CPU再给电源集电路信号，启动电源电路工作。
2、显示器亮一下就不亮了，或都不亮，电源指示灯亮，或有点点图像（不一定能看到的）等等，这种情况看能不能正常关机，或者拔了信号线看指示灯的变化，大致确定是高压板还是灯管引起的故障。还有一种情况可能是电源和驱动板引起的，首先检查高压板的电源供电，之后检查驱动板有没有启动信号给高压板，检查启动信号一般是量电压，按显示器开关（0-5V的跳变），确定电源板和驱动板是否正常，如果显示器的灯还不点亮，那就重点检查高压板和灯管了。因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。检查一下高压板有没有保险、三极管、电容、电感、升压变压器等等之类的损坏；检查一下灯管线有没有松、插头有没有打火烧坏、线的绝缘、灯管两头是不是很黑、灯管有没有断等等。有条件的维修员应该多备几根高压板，原因是：如果怀凝高压板与灯管故障时，可以插上一根高压板，快速精确判断故障所在。
一、 花屏
1.测量主板时钟输出是否正常。
2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊、短路,电容电阻有无错值。
(完整版)液晶电视维修
液晶电视故障维修目前市场上的液晶电视从10″到55″大约有十多种规格。
同一规格的液晶电视又会因功能和电路结构的不同形成多种型号。
国内外主要彩电生产厂家长虹、海信、TCL、创维、康佳、索尼、东芝、松下、LG、三星生产的液晶电视均已形成不同的系列。
液晶电视电路均采用模块化结构。
模块化是指将其中某部分或某几部分电路设计在一个电路板上。
液晶电视通常由信号处理板、AV 板、按键板、液晶屏、适配器或内置电源、DVD等组成。
首先看看液晶电视内部板块连接图：故障排除方法：图像类故障，基本上可以这样判断：a、如果故障与信号源有关（例如TV状态下出现；AV状态下不出现），则首先怀疑主芯片以前的部分；b、如果对所有图像及OSD屏显都异常，则怀疑LVDS信号以后部分（包括LVDS线路和TCON部分）；c、特别的，如果屏幕出现竖线、竖带、或左右半屏异常，基本上是TCON部分的RSDS线附近的问题。
黑屏或白屏问题：a、首先也需要判断故障在开关电源、信号处理部分还是TCON部分。
b、有条件的可以通过测量连接信号处理部分和TCON部分之间的LVDS信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。
对于TCON部分检查，主要检查：关键点电压、RSDS线连接性。
故障具体分析：整机无电，显示黑屏液晶电视电源板输出一般为待机5V,数字板12V,背光板用24V。
如果出现三无故障时首先检查5V是否正常，如果不正常应检查待机电源电路，5V正常则检查数字板是否输出开机高电平，无高电平输出一般为数字板不良。
数字板有开机电平而无24V 12V 可以判断为电源板故障。
此时可以将电源拆下来单独修理。
维修方法:在24V或12V输出端接24V或12V汽车灯泡作假负载，在开机脚和5V间加470-1K电阻模拟开机，有输出，故障出在驱动板或高压板。
仍然没有24V 12V电压输出，故障出在液晶电源，测量大电容的电压是否为390V（无PFC功率因数电路的为300V）来判断这部分电路是否有故障。

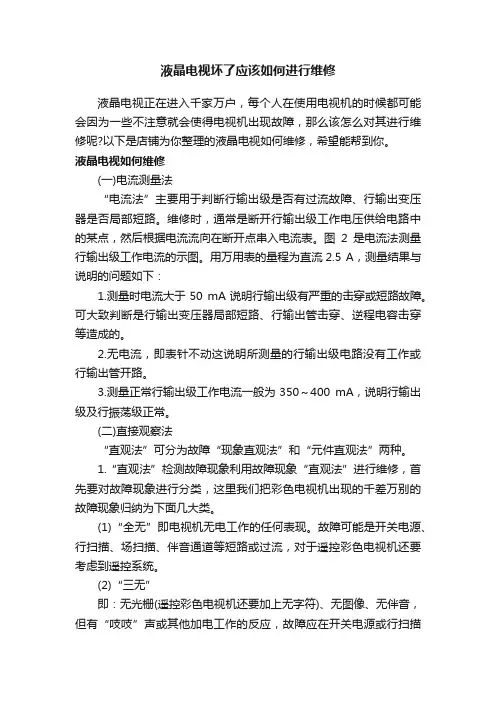

液晶电视坏了应该如何进行维修
液晶电视坏了应该如何进行维修液晶电视正在进入千家万户，每个人在使用电视机的时候都可能会因为一些不注意就会使得电视机出现故障，那么该怎么对其进行维修呢?以下是店铺为你整理的液晶电视如何维修，希望能帮到你。
液晶电视如何维修(一)电流测量法“电流法”主要用于判断行输出级是否有过流故障、行输出变压器是否局部短路。
维修时，通常是断开行输出级工作电压供给电路中的某点，然后根据电流流向在断开点串入电流表。
图2是电流法测量行输出级工作电流的示图。
用万用表的量程为直流2.5 A，测量结果与说明的问题如下：1.测量时电流大于50 mA说明行输出级有严重的击穿或短路故障。
可大致判断是行输出变压器局部短路、行输出管击穿、逆程电容击穿等造成的。
2.无电流，即表针不动这说明所测量的行输出级电路没有工作或行输出管开路。
3.测量正常行输出级工作电流一般为350～400 mA，说明行输出级及行振荡级正常。
(二)直接观察法“直观法”可分为故障“现象直观法”和“元件直观法”两种。
1.“直观法”检测故障现象利用故障现象“直观法”进行维修，首先要对故障现象进行分类，这里我们把彩色电视机出现的千差万别的故障现象归纳为下面几大类。
(1)“全无”即电视机无电工作的任何表现。
故障可能是开关电源、行扫描、场扫描、伴音通道等短路或过流，对于遥控彩色电视机还要考虑到遥控系统。
(2)“三无”即：无光栅(遥控彩色电视机还要加上无字符)、无图像、无伴音，但有“吱吱”声或其他加电工作的反应，故障应在开关电源或行扫描电路。
(3)图像与伴音均无故障一般在公共通道、调整单元，对于遥控彩色电视机，还要考虑到遥控系统。
(4)图像包括：无图像、图像效果差、图像偏色，故障在图像伴音分离之间的视频通道、调整单元。
对于遥控彩色电视机还可能发生在遥控系统。
(5)伴音包括无伴音，伴音小，伴音效果差，故障在图像伴音分离之后的伴音通道，对于遥控彩色电视机还要考虑到遥控系统。
(6)光栅包括无光栅，光栅幅度小，有字符黑背景，亮度暗，亮度太亮，一条亮线等。
液晶显示器高压板芯片和驱动板维修技法
液晶显示器高压板芯片和驱动板维修技法液晶显示器广泛应用于现代电子产品，其高压板芯片和驱动板是显示器正常运行的关键部件。
但是，由于长时间使用或意外损坏，高压板芯片和驱动板也会出现故障，需要及时进行维修。
本文将介绍液晶显示器高压板芯片和驱动板维修的技法，帮助用户更好地维护电子设备。
一、高压板芯片维修技法高压板芯片用于为液晶显示器提供高压信号，基本由驱动IC、MOS管和变压器等器件组成。
因此，维修高压板芯片需要了解其结构和特点，对损坏的器件进行检测和更换。
1.检测驱动IC驱动IC是高压板芯片的核心部分，如果出现故障，液晶显示器将无法正常工作。
在检测驱动IC时，需要使用万用表测量其引脚的电阻和电压值。
如果引脚存在短路或开路，需要更换驱动IC。
2.检测MOS管MOS管是高压板芯片中负责开关变压器的元器件，如果出现故障，将影响液晶显示器的亮度。
在检测MOS管时，可以使用电子万能表测量其电阻和电容值。
如果MOS管损坏，需要及时更换。
3.检测变压器变压器是高压板芯片中将低电压转换为高电压的关键部件，如果出现故障，将导致液晶显示器无法正常工作。
在检测变压器时，需要使用万用表测量其回路是否通畅，并检查有无短路或开路的情况。
如果发现异常，就需要对变压器进行更换。
二、驱动板维修技法驱动板是液晶显示器中负责控制像素点变化的关键部件，在使用过程中，需要注意电压和温度控制，避免出现过载或过热现象。
如果发现驱动板出现故障，可以采用以下维修技法。
1.检测驱动芯片驱动芯片是驱动板的核心部件，负责控制液晶显示器的图像显示。
在检查驱动芯片时，需要使用万用表测量其引脚的电阻和电压值，同时检测有无短路或开路的情况。
如果存在引脚损坏，需要及时更换。
2.检测线路板线路板是驱动板中负责电脑和液晶屏之间的信号传递的部件，如果发生短路或腐蚀，将影响图像的清晰度和稳定性。
在检测线路板时，需要使用万用表测量其引脚的电阻和电压值，检查线路板是否松动或错位。
电视内屏碎了最简单的修复方法
电视内屏碎了最简单的修复方法电视内屏碎了是很常见的问题，但是很多人不知道如何修复。
以下是最简单的修复方法。
步骤一：确认碎屏程度首先需要确认屏幕碎裂程度。
如果屏幕碎裂很严重，修复会很困难并且费用较高。
如果这是情况，你需要考虑购买一个新电视。
但是，如果碎屏并不是很严重，你可以尝试自己修复。
步骤二：购买屏幕修复套件你需要购买一个电视屏幕修复套件。
这个套件通常包括一个新的屏幕和一些工具，比如螺丝刀、剥线器等。
你可以在网上购买这个套件，但是你需要确保你买到了适合你的电视型号的套件。
步骤三：拆开电视拆开电视需要小心谨慎。
首先，你需要关闭电视并且拔掉电源线。
然后，你需要拆下电视的后盖，通常这需要使用螺丝刀。
拆下后盖后，你可以看到电视的内部零件。
现在，你需要找到电视的屏幕。
步骤四：更换屏幕现在，你需要取下坏掉的屏幕。
这通常需要使用一些剥线器来取下电线。
然后你需要拆下屏幕上的螺丝。
现在，你可以取下坏掉的屏幕了。
接下来，你需要安装新的屏幕。
这需要你把新屏幕上的电线连接到电视主板上，然后重新安装螺丝。
步骤五：测试电视现在，你已经完成了屏幕的更换。
但是在重新组装电视之前，你需要测试电视是否可以正常工作。
首先，你需要把电视的后盖重新安装。
然后，你需要连接电源线并且打开电视。
如果电视显示正常，你可以重新组装电视。
总结：以上是最简单的电视屏幕修复方法。
但是请注意，这个方法需要你有一些基本的电子知识。
如果你不确定如何修复，最好请专业人士帮忙修理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶电视维修流程1，待机的时候电源板只提供一个 5V 或 3.3V 的供电给 CPU，其它 12V.18V.24V.9V 电压都要等到STANDBY开机后才出现，这个时候就需要CPU发出一个高电平5V 或3,3V 给电源板，电源板接到CPU 送来的电压后才启动12V,9V,18V.24V 电压，如果电源板的这些电压均正常的话，基本肯定电源板是OK的。
2，CPU 板的发出开机电平后，由电源板提供的5V 电压经过一些3.3V,2.5V,1.8V 贴片稳压器分别送给一些芯片作为供电之用，不要小看这些低电压哦，很多时后往往是这些电压高了一点点（0.7V）就会产生黑屏无光栅的故障，通常损坏的都为这些稳压器供电滤波电容变质，或者是老化后出现奇怪故障的主要杀手，一般液晶的解码集成（数字变换IC）供电都在 3.3V跟1.8V左右，而跟解码集成连接的寄存器的供电都为 2.5V，在液晶使用1年左右的时候，这些解码集成往往都容易出现虚焊故障，这时候就的考验大家的焊接技术水平了，实践证明有一部分是补焊后就排除故障的。
3.无光栅或光栅闪一下后黑屏故障也是液晶最常见的一种故障，这个故障一般可以通过测量电压来判断，在遥控开机后测一下电源板的各个供电是不是正常的，然后测一下通往背光板连接线ON/OFF脚的电压是不是高电平 3.3V，再测一下PWM 脚的电压是不是也在 3.3V 左右，要是都正常的话应该就是显示屏自带的背光板有故障，要是这2个电压都没有，那问题就是解码集成没有工作或是软件没有跑起来引起的，这时就要维修CPU板了。
以上只是维修平板电视很小的一部分经验而已，要想修的快，还是要多花时间去磨练的，希望大家都能成为维修平板液晶电视的高手。
液晶电视常见故障判断方法现在液晶电视作为各大厂家主推产品,普通的CPT电视已渐渐退出市场,所以作为一名维修人员掌握维修液晶电视的技能是事在必行的.以下是我在维修中的一点经验和各同好交流一下,希望以后会有更多此类文章出现.要维修液晶就要学会判断是那一部分有故障,这是弟一步.以下就说说液晶电视的主要故障及部位的判断.1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.2:出现开机一个时后花屏(马赛克),音正常.此现象弟一个是数字板不良(过孔不通或IC 接触不好).弟二是机内连线接触不好.3:开机三无,电源灯不亮.弟一个是电源板坏,弟二个是 CPU 部分工作不正常. 4:灯闪不能开机:CPU 总线工作不正常或开机程序 IC(BIOS)不良,"BIOS"IC 和 CPU 之间接触不良等离子屏的各部件板好坏的判断及维修更换家电维和普通的电视机一样，等离子电视机的高故障部位也是在电源板、驱动板这几大部分。
原因是这几部分是工作在高压、大电流状态。
由于目前对等离子电视机的维修，都是板级维修，所以，在实际检修中，只需要判断出有故障的部件板或电路板就可以了，而不需要对部件板上的元器件进行维修和更换。
只是因为：一方面等离子电视机电路板里的元器件，大多为进口的，国内无法购到或屏的制造方不提供；另一方面，等离子电视机里的各种电路板，都是多层结构，非工厂条件下的维修，很容易因拆装不良而给电路板制造新的故障，所以目前的等离子电视、液晶电视的维修，整个行业执行的都是板级维修，也就是换整个部件板。
在对PDP屏的电路进行维修和检测、拆卸时，必须注意大容量的电容是否已经放完电？并注意检测电压时的冷地和热地的不同之处，同时必须严格注意防静电即ESD。
对电源板的判断和检测，首先就应该检测电源板的各路输出电压，是否和屏右上角上贴的帖纸里标的一样（此时把该贴纸指给大家看），如果测到的电压和屏上标的不一样，则很有可能是：①、电源板本身损坏，导致电压和屏上标的不一样；②、电源板的负载有问题，导致了电源板输出的电压和屏上标的不一致。
我们可以先检测电源板输出的各个插座的电压值，发现那个插座上的电压值有异常，就拔下该插座上的插头线，让它和后级电路断开，此时再测下电源插座的输出电压，如果电压正常了，则说明是后级的电路板有问题了，反之是在电源板本身。
有一点必须要注意，那就是VS电压是在这里的两个插座上都有输出的（此时指出这两个插座的位置），所以，如果拔下一路的插头时，VS电压还是异常的话，还要必须把另一边的有VS电压的插子头一起拔下，这样才能判断是否是电源板或还是后级的电路板问题。
在实际维修中，电源板最常见的故障就是无驱动电压输出或驱动电压太低导致黑屏（黑屏是指整个屏不亮，或有声音或无声音）。
对其进行检测，可以发现VS驱动电压已经大幅下降，而VSC驱动电压，则已经是降到了0V左右。
PS42D8的电源板，在实际检修中，不需要带假负载，就能试机，这样维修就会很方便。
当我们怀疑电源板有问题时，我们可以把整个电源板组件的所有插头都拔掉，把电源板组件拆下来，短路电源板上的CN802（或CN9004）插座的左起第3、第4脚，再给电源板通上220V的电源（此时需做示范），如果电源板部件是好的话，则通上电后，它的所有插座都将输出和屏上标的、印制板上印的一样的电压（有一定的偏差，但偏差数值很小），只要有一路电压或一组电压不一样的话，则该电源板部件就是坏的。
屏的X驱动板如果坏掉的话，则可能出现如下故障：1、图像很暗或无对比度或层次感很差；2也有可能出现黑屏；3、图象上有色斑块。
怀疑是X驱动板坏时，可将该板从电路中脱开出去，如果把X驱动板拆下，图象的几乎没变化，也就是X 驱动板装上和不装上，几乎都一个样时，则该 X 驱动板可能就是坏的。
或者有好的X驱动板也可代换它。
X驱动板上的保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。
屏的Y驱动电路板如果坏了的话，将可能出现如下故障现象：1、黑屏；2、上半部黑屏或下半部黑屏；3、花屏（图像杂乱无章）；4、水平亮线或黑线或亮带或黑带；5上半部亮屏或下半部亮屏；6、烧Y上、下选址电路板。
Y驱动板上的保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。
逻辑板损坏的常见现象是：1、花屏；2、黑屏；3、水平和垂直方向上的竖线或横线或竖带或横带；4、控制失效；5、无图象等；COF 选址电路和COF 插头损坏，出现的故障现象是垂直方向上的竖亮线或竖亮带，也有可能是竖黑线或竖黑带。
在三星V2屏上还可以看到COF插头上的软封装集成电路的外观上的损坏，如气鼓、炸出小洞、集成电路发黑烧焦等（此时如果做示范的是三星V2屏的话，还应该示范如何从外观上看COF上的集成电路好坏的方法）。
1.屏上出现一条，或数条水平不亮线：检查Y驱动板与Y板(缓冲板)之间的插座是否有插好，没插好的话，重新插好插座，如果已经是插好的，根据暗线出现在屏的上、下部，更换Y(缓冲板)(上、下)2.屏上出现一条，或数条比边上其余的水平线亮的多的水平亮线：检查Y驱动板与Y(缓冲板)之间的插座是否有插好，没插好的话，重新插好插座，如果已经是插好的，根据暗线出现在屏的上、下部，更换Y(缓冲板)(上、下)3. 屏上出现一条垂直的不亮线，或整块垂直的不亮块a.如果是出现一条不亮的垂直线，则是 COF 有问题。
b.如果是出现整块垂直的不亮块，先检查是否是COF 与选址电路之间的连接插座有问题，如果没问题，检查选址电路与逻辑板间的连接插座是否正常。
如果也是正常的，更换选址电路板。
最后，更换完，如果还不能解决问题，更换逻辑板。
4．屏上显示一种单色信号时，出现垂直的一条或数条其它颜色的亮线：a.如果是出现一条其他颜色的垂直亮线，则是 COF 或是屏有问题。
b.如果是出现整块垂直的其他颜色亮块，先检查是否是 COF 与选址电路之间的连接插座有问题，如果没问题，检查选址电路与逻辑板间的连接插座是否正常。
如果也是正常的，更换选址电路板。
更换完，如果不能解决问题，更换逻辑板，最后，如果换完逻辑板问题还在，就是COF有问题。
5.屏有暗光栅，调不亮，能模糊见到图像影：为电源板的屏驱动电压无输出引起，可检查VS、VSC、VA等电压是否正常，如不对先检查逻辑板VS＿ON脚在开机后是否为 2.8V。
如是则说明逻辑板已起控，可将电源板相应插座拔起，判断是电源板还是负载问题，并更换相应板。
6．屏上出现与上述情况都不同的异常的亮点，亮块等：a.检查选址电路板与 COF 板之间和逻辑板与选址电路板之间的插座是否连接好。
b．更换选址电路板，如果无法解决，更换逻辑板。
如果问题还在，就是 COF 有问题。
7.无光栅，指示灯红灯亮，不变蓝的故障判断。
先对屏自检，判断是屏还是板的问题。
如是屏则换屏，如是板可检测SCL、SDA 总线电压，通过总线电压可按如下确定故障范围：如电压在 2.4V左右波动，则为主板上有总线相连的IC出故障，如AD9887、VPC3230、PW1230等，可先检查各IC的供电及IIC通路；如电压在 1.8V左右波动，则为主CPU PW181与副CPU SDA555 之间的通讯异常所致，可检查 RXD、TXD 两路是否出故障；如果电压在0.8V左右波动，则为PW181外挂的存储器、FLASH芯片出故障。
f.无光栅，指示灯红蓝灯均不亮的故障。
如红蓝灯都不亮，一般为SDA555本身不良，也可能为PW181本身无供电或未工作。
三星Y驱动板出了故障现象之后，出现过这几种现象，1.开不起，指示灯不亮。
2.花屏3.屏暗淡，只有模糊影像4.开机一段时间，无图无声，指示灯为蓝色。
关机再开，正常PDP 维修注意事项------内部培训资料PDP 维修注意事项为了避免可能出现的危险、损伤或者身体伤害，避免PDP屏出现新的损坏，维修人员务必请仔细阅读如下条款，如果你忽略了以下警告，将会导致致命的伤害：1．不同型号的屏存在差异，不可直接代换，务必原型号更换。
2．PDP 模块（包括屏、驱动电路、逻辑电路和电源模块）工作电压大约为350V。
如果要在正常工作时或者刚刚断电时对PDP模块进行操作，你必须采取合适的措施避免电击，并且不要直接触摸工作模块的电路或者金属部分。
这是因为驱动部分的电容即使断电以后仍然短时保持较高的电压，所以即使断电以后，你也一定要确保至少一分钟以后方可进行相关操作。
3．不要给该模块提供高于规格书上要求的任何电源。
如果你使用的电源偏离了规格书上的数值，可能导致着火或者损坏该模块。
4．不要在不良环境下进行操作或安装，例如近水区域----浴室、洗衣房、厨房水槽，或者靠近火源或发热器件，或者直接暴露在阳光之下等类似环境。
否则将会产生不良的后果。
5．如果一些异物（如水、液体、金属片或其他杂物）不慎掉进该模块中时，必须马上断电。
并且不要挪动模块上的任何东西，因为可能导致碰到高压或者短路从而导致火灾或电击。
