板式换热器选型计算板式换热器是一种高效紧凑型热交换设备，它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点，目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域，因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。
目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种，以下就三种算法的特点进行简要的说明。
一、手工简易算法计算公式：F=Wq/(K*△T)式中 F —换热面积m2Wq—换热量WK —传热系数W/m2·℃△T—平均对数温差℃根据选定换热系统的有关参数，计算换热量、平均对数温差，设定传热系数，求出换热面积。
选定厂家及换热器型号，计算板间流速，通过厂家样本提供的传热特性曲线及流阻特性曲线，查出实际传热系数及压降。
若实际传热系数小于设定传热系数，则应降低设定传热系数，重新计算。
若实际传热系数大于设定传热系数，而实际压降大于设定压降，则应进一步降低设定传热系数，增大换热面积，重新计算。
经过反复校核，直到计算结果满足换热系统的要求，最终确定换热器型号及换热面积大小。
这种算法的优点是计算简单，步骤少，时间短；缺点是结果不准确，应用范围窄。
造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线，而设计工况可能与之不符。
此外样本所提供的传热特性曲线及流阻特性曲线仅为水―水换热系统，在使用中有很大的局限性。
以下给出佛山显像管厂总装厂房低温冷却水及40℃热水两套换热系统实例加以说明采用手工简易算法得出的计算结果与实测结果的差别：二、手工标准算法计算方法与步骤（一）工艺条件热介质进出口温度℃Th1 Th2流量m3/h Qh压力损失（允许值）MPa △Ph冷介质进出口温度℃Tc1 Tc2流量m3/h Qc压力损失（允许值）MPa △Pc（二）物性参数物性温度℃Th=(Th1+Th2)/2 Tc=(Tc1+Tc2)/2介质重度Kg/m3γh γc介质比热KJ/kg·℃Cph Cpc导热系数W/m·℃λh λc运动粘度m2/s νh νc普朗特数Prh Prc（三）平均对数温差（逆流）△T=((Th1-Tc2)-(Th2-Tc1))/ln((Th1-Tc2)/(Th2-Tc1))或△T=((Th1-Tc2)+(Th2-Tc1))/2 （分子等于零）（四）计算换热量Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W（五）设备选型根据样本提供的型号结合流量定型号，主要依据于角孔流速。
板式换热器计算及公式
(14)若Δp＞Δ允，做（８）；
若Δp≤Δ允，记录结果 ，做（８）。
注:1．（1）、（2）、（3）根据已知条件的情况进行计算。
2．当T1-t2=T2-t1时采用Δtm=(T１-t2)+(T2-t1)/2
3．修正系数β一般0.7～0.9。
4．压降修正系数ф，单流程ф度=1～1.2 ，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。
(5)选择板型
若所有的板型选择完，则进行结果分析。
(6)由Ｋ值范围，计算板片数范围Ｎmin，Ｎmax
Ｎmin=Q/Kmax．Δtm．F P．β
Ｎmax=Q/Kmin．Δtm．F P．β
(7)取板片数N（Ｎmin≤Ｎ≤Ｎmax）
若N已达Ｎmax，做（5）。
(8)取N的流程组合形式，若组合形式取完则做（7）。
1
工作介质名称
2
介质主要成分浓度
3
工作压力
Mpa
4
进口温度
℃
5
出口温度
℃
6
流量
m3/h
7
最大允许压降
Mpa
8
密度
Kg/ m3
9
比热
KJ/(Kg*K)
10
导热系数
W/m*k
11
运动粘度
m2/s
12
污垢热阻
m2*C/W
说明：1、介质在传热过程中有无相变请注明
2、其它未列工艺参数可填入表中空栏
(9)求Re，Nu
Re=W．de / ν
Nu=a1．Rea2．Pra3
(10)求a，K传热面积Ｆ
a=Nu．λ / de
K=1/ 1/ah+1/ac+γc+γc+δ/λ0
换热器原理介绍
换热器基础知识简单计算板式换热器板片面积选用板式换热器就是要选择板片的面积的简单方法：Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热对数温差传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。
最后算出的板换的面积要乘以一定的系数如1.2。
换热器的分类与结构形式换热器作为传热设备被广泛用于耗能用量大的领域。
随着节能技术的飞速发展，换热器的种类越来越多。
适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一、换热器按传热原理可分为：1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。
表面式换热器有管壳式、套管式和其他型式的换热器。
2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。
蓄热式换热器有旋转式、阀门切换式等。
3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。
4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。
二、换热器按用途分为：1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。
2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。
3、过热器过热器用于把流体(工艺气或蒸汽)加热到过热状态。
4、蒸发器蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。
三、按换热器的结构可分为：可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

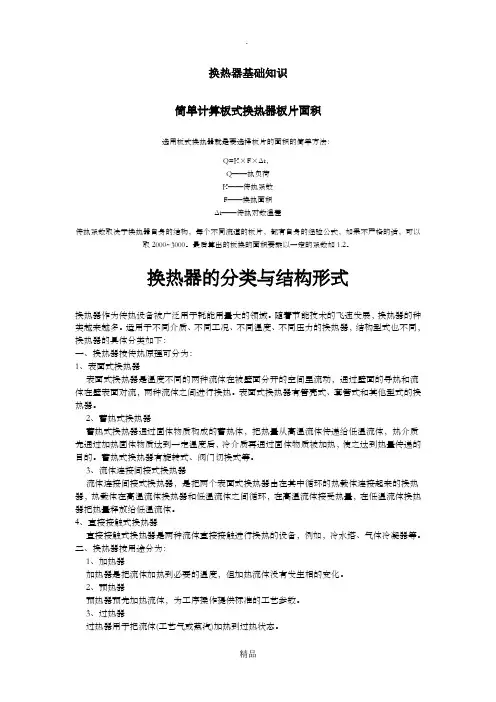

换热器基础知识.
换热器基础知识简单计算板式换热器板片面积选用板式换热器就是要选择板片的面积的简单方法：Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热对数温差传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。
最后算出的板换的面积要乘以一定的系数如1.2。
换热器的分类与结构形式换热器作为传热设备被广泛用于耗能用量大的领域。
随着节能技术的飞速发展，换热器的种类越来越多。
适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一、换热器按传热原理可分为：1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。
表面式换热器有管壳式、套管式和其他型式的换热器。
2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。
蓄热式换热器有旋转式、阀门切换式等。
3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。
4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。
二、换热器按用途分为：1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。
2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。
3、过热器过热器用于把流体(工艺气或蒸汽)加热到过热状态。
4、蒸发器蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。
三、按换热器的结构可分为：可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。
板式换热器选型计算
板式换热器选型计算板式换热器是一种高效紧凑型热交换设备.它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点.目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域.因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。
目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种.以下就三种算法的特点进行简要的说明。
一、手工简易算法计算公式： F=Wq/(K*△T)式中 F —换热面积 m2Wq—换热量 WK —传热系数 W/m2·℃△T—平均对数温差℃根据选定换热系统的有关参数.计算换热量、平均对数温差.设定传热系数.求出换热面积。
选定厂家及换热器型号.计算板间流速.通过厂家样本提供的传热特性曲线及流阻特性曲线.查出实际传热系数及压降。
若实际传热系数小于设定传热系数.则应降低设定传热系数.重新计算。
若实际传热系数大于设定传热系数.而实际压降大于设定压降.则应进一步降低设定传热系数.增大换热面积.重新计算。
经过反复校核.直到计算结果满足换热系统的要求.最终确定换热器型号及换热面积大小。
这种算法的优点是计算简单.步骤少.时间短；缺点是结果不准确.应用范围窄。
造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线.而设计工况可能与之不符。
此外样本所提供的传热特性曲线及流阻特性曲线仅为水―水换热系统.在使用中有很大的局限性。
以下给出佛山显像管厂总装厂房低温冷却水及40℃热水两套换热系统实例加以说明采用手工简易算法得出的计算结果与实测结果的差别：BR35 F=36m2北京市华都换热设备厂（三）平均对数温差（逆流）△T=((Th1-Tc2)-(Th2-Tc1))/ln((Th1-Tc2)/(Th2-Tc1))或△T=((Th1-Tc2)+(Th2-Tc1))/2 （分子等于零）（四）计算换热量Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W（五）设备选型根据样本提供的型号结合流量定型号.主要依据于角孔流速。
板式换热器——换热面积计算
B100L 板片换热面积计算
本计算书按照标准：GB16409-1996 《板式换热器》规定内容进行计算与核定，适用于最大压力不超过2.5MPa 的板式换热器板片换热面积计算。
参考标准：
GB16409-1996 《板式换热器》
GB3280-92 《不锈钢冷轧钢板》
GB/T 14845-93 《板式换热器用钛板》
JB 4720-94 《压力容器无损检测》
板式换热器的设计、制造除应符合相关标准和国家有关的法规以外，制造还应符合图样要求。
根据GB16409-1996但板片换热面积计算的定义，换热面积按公式（1）进行计算： 1a a φ=• …………………………………………（1） 式中：a ——单板片换热面积，㎡；
φ——展开系数，板片展开面积与投影面积之比，按（2）式计算：
't t φ=
…………………………………………（2） 式中： 't ——波纹节距展开长度，mm ；
t ——波纹节距（如图1所示），mm ；
1a ——在垫片内侧参与换热部分的板片投影面积，㎡。
根据上述公式和B100L 板片的板片图纸，测量以及计算得出't =13mm ，t =21mm ，φ≈0.5㎡，将所得数据代入公式（1）和公式（2），得出B100L 的单板片换热面积约为0.3㎡，
最后，由单片换热面积可知，
经过圆整后的整台板式换热器中换热面积为有效的板片数（板片总数减2）与单板计算
面积之积。
(N 2)p A a =- ……………………………………（3） 式中：A ——换热面积，㎡；
N p ——板片总数。
简单计算板式换热器板片面积
简单计算板式换热器板片面积WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】选用板式换热器就是要选择板片的面积的简单方法：Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热温差（一般用对数温差）传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。
最后算出的板换的面积要乘以一定的系数如。
艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。
ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。
ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。
ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。
能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。
全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。
板式换热器换热面积计算公式
板式换热器换热面积计算公式板式换热器是一种常见的热交换设备，被广泛应用于各个领域。
它的设计和选型过程中，换热面积的计算是十分重要的一部分。
换热面积的计算公式如下：A = Q / (U ΔTm)其中，A代表换热面积；Q代表热量传递速率；U代表总传热系数；ΔTm代表平均温差。
首先，我们来了解一下换热器的作用原理。
换热器的主要功能是实现两个流体之间的热量交换，以使一个流体的温度升高或降低，而另一个流体的温度相应地降低或升高。
通过这种热量交换，可以实现能量的有效利用，提高能源利用效率。
在换热器设计中，换热面积的计算是非常重要的。
换热面积的大小直接影响到换热效果和设备的投资成本。
如果换热面积过小，可能导致热量传递不充分，影响换热效果；如果换热面积过大，则会增加设备的体积和成本。
因此，正确计算换热面积是确保换热器性能达到设计要求的关键。
换热面积的计算公式中，Q代表热量传递速率，通常使用Q= m × Cp × ΔT的公式计算，其中m代表流体的质量流量，Cp代表流体的定压热容量，ΔT代表流体的温度差。
这个公式的原理是根据热量传递的基本方程进行推导得出的。
U代表总传热系数，是指换热器表面与流体之间传热能力的总和。
它包括了传热介质的导热能力、传热表面的传热系数以及换热器的换热方式等因素。
根据具体的应用场景和设计要求，可以通过经验公式、理论计算或实验测试等方法来确定总传热系数。
ΔTm代表平均温差，是指两个流体之间的温度差的平均值。
在实际应用中，由于流体在换热过程中温度的变化是不均匀的，因此需要计算平均温差。
可以通过对进出口温度的测量和计算来求得平均温差。
在进行换热面积计算时，需要注意一些关键的参数：流体的流速、流体的物理性质、换热器的传热方式、设备的压降要求等。
这些参数会直接影响到换热面积的计算结果。
因此，在进行换热面积计算之前，需要对这些参数进行准确的测量和分析，以确保计算结果的准确性。
此外，在进行换热面积计算时，还需要考虑换热器的型号、材料、结构等因素。
板换选择计算
选用板式换热器就是要选择板片的面积,它的选择主要有两种方法，但这两种都比较难理解，最简单的是套用公式Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热温差（一般用对数温差）传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。
最后算出的板换的面积要乘以一定的系数如1.2。
对数温差△t=((Ti-to)-(To-ti))/ln((Ti-to)/(T o-ti))Ti：热流体进口温度，单位（K）To：热流体出口温度，单位（K）ti：冷流体进口温度，单位（K）to：冷流体出口温度，单位（K）ln：自然对数。
换热器的效力，表现在热媒进出的温差大，能够充分的利用热能。
板式换热器结构紧凑，有效换热面积大，换热隔板薄，能够充分的交换热量。
板式换热器和同样换热能力的其它类型换热器比较，表面积小，自身热损失小。
特别是那种高温铜钎焊的板式换热器，体积之小又是传统的板式换热器无法与之相比较的。
蒸汽锅炉的出力根据其出口压力温度不同而不同，不过，供暖所用的蒸汽锅炉多为饱和蒸汽，就是利用汽化潜热，因为在100~200度之间，水的汽化潜热变化不大，所以不管出口参数如何，1吨/小时出力的锅炉散热量基本相当.即1t/h,约等于0.7兆瓦，约等于60*10000大卡/小时两者之间的换算关系式（蒸发量与供热量）Q=D(hq-hgs)*0.278 KwD——锅炉蒸发量 t/hhq/hg——蒸汽和给水的焓 kj/kg供热量0.7MW相当于蒸发量1t/h蒸汽炉和热水炉的1.5吨不是一个概念：蒸汽锅炉的容量用蒸发量表示的，单位是t/h(俗称蒸吨)。
热水锅炉的容量是用热功率(过去称为供热量)表示的，单位是MW。
热水锅炉的容量单位不应换算成蒸汽锅炉的容量单位，即：不能将热水锅炉的容量用t/h来表示。
相反，在统计各种锅炉的总容量大小时，国际上通行用热功率MW来表示。
板式换热器换热面积选型计算
板式换热器换热面积选型计算板式换热器是一种常用的换热设备，广泛应用于石油化工、化肥、冶金、医药、食品、造纸等行业中。
选用合适的换热面积对于保证换热器的正常工作和提高换热效果至关重要。
下面将详细介绍板式换热器换热面积的选型计算。
首先，我们需要明确一些基本概念和参数。
1.热传导方程热传导方程描述了热量传递的基本原理。
对于板式换热器而言，可以简化为以下形式：Q = U * A * ΔTlm其中，Q为换热器的换热量，U为整体换热系数，A为换热面积，ΔTlm为对数平均温差。
2.对数平均温差对数平均温差是计算换热器换热面积的重要参数。
对于共流、逆流和交叉流三种流体流向情况，计算公式如下：对于共流：ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)对于逆流：ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)对于交叉流：ΔTlm = (ΔT1 - ΔT2) / ΔT3 = (ΔT1 - ΔT2) / ln(ΔT1 /ΔT2)3.整体换热系数整体换热系数U是指在一定流量、温度条件下，单位换热面积上的热量传递量与平均温差之比。
换热器的整体换热系数由传热面的材料、换热介质、流体流速等因素决定。
一般在选型计算中，根据具体工艺要求和经验值确定整体换热系数。
4.温差温差指的是进出口流体的温度差，能够直观地展示换热器的换热效果。
温差越大，热传导速率越快，换热效果越好。
在进行板式换热器换热面积选型计算时，可以按照以下步骤进行：1.确定换热介质及其物性参数首先，需要明确换热的介质是什么，包括名称、流量、进出口温度等参数。
然后，根据介质的物性参数如比热容、导热系数等，计算出介质的换热特性。
2.确定换热方式和流体流向根据具体工艺要求和换热效果需求，确定换热方式是共流、逆流还是交叉流。
根据实际工艺条件，确定流体的流向。
3.确定整体换热系数根据具体工艺要求和经验值，确定整体换热系数。
4.计算对数平均温差根据确定的换热方式和流体流向，利用对数平均温差计算公式，计算出对数平均温差ΔTlm。
