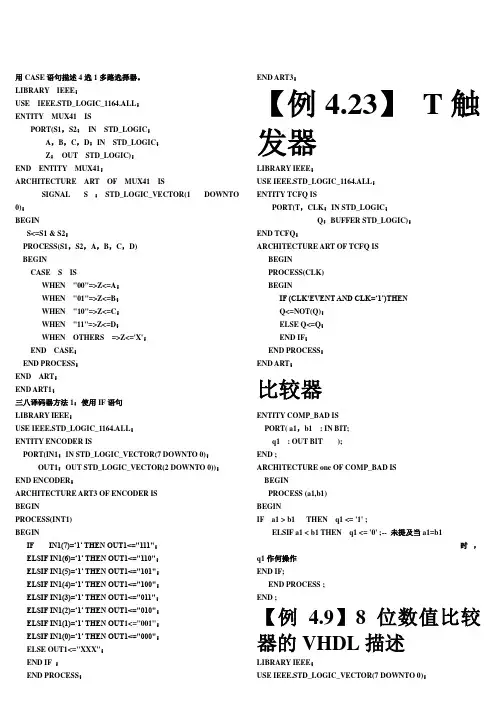

EDA实验程序大集合

用CA SE语句描述4选1多路选择器。

LIBRARY IEEE；USE IEEE.STD_LOGIC_1164.ALL；ENTITY MUX41 ISPORT(S1，S2：IN STD_LOGIC；A，B，C，D：IN STD_LOGIC；Z：OUT STD_LOGIC)；END ENTITY MUX41；ARCHITECTURE ART OF MUX41 ISSIGNAL S ：STD_LOGIC_VECTOR(1 DOWNTO 0)；BEGINS<=S1 & S2；PROCESS(S1，S2，A，B，C，D)BEGINCASE S I SWHEN "00"=>Z<=A；WHEN "01"=>Z<=B；WHEN "10"=>Z<=C；WHEN "11"=>Z<=D；WHEN OTHERS =>Z<='X'；END CASE；END PROCESS；END ART；END ART1；三八译码器方法1：使用IF语句LIBRARY IEEE；USE IEEE.STD_LOGIC_1164.ALL；ENTITY ENCODER ISPORT(IN1：IN STD_LOGIC_VECTOR(7 DOWNTO 0)；OUT1：OUT STD_LOGIC_VECTOR(2 DOWNTO 0))；END ENCODER；ARCHITECTURE ART3 OF ENCODER ISBEGINPROCESS(INT1)BEGINIF IN1(7)=…1‟ THEN OUT1<="111"；ELSIF IN1(6)=…1‟ THEN OUT1<="110"；ELSIF IN1(5)=…1‟ THEN OUT1<="101"；ELSIF IN1(4)=…1‟ THEN OUT1<="100"；ELSIF IN1(3)=…1‟ THEN OUT1<="011"；ELSIF IN1(2)=…1‟ THEN OUT1<="010"；ELSIF IN1(1)=…1‟ THEN OUT1<="001"；ELSIF IN1(0)=…1‟ THEN OUT1<="000"；ELSE OUT1<="XXX"；END IF ；END PROCESS；END ART3；【例4.23】T触发器LIBRARY IEEE；USE IEEE.STD_LOGIC_1164.ALL；ENTITY TCFQ ISPORT(T，CLK：IN STD_LOGIC；Q：BUFFER STD_LOGIC)；END TCFQ；ARCHITECTURE ART OF TCFQ ISBEGINPROCESS(CLK)BEGINIF (CLK'EVENT AND CLK=…1‟)THENQ<=NOT(Q)；ELSE Q<=Q；END IF；END PROCESS；END ART；比较器ENTITY COMP_BAD ISPORT( a1，b1 : IN BIT;q1 : OUT BIT );END ;ARCHITECTURE one OF COMP_BAD ISBEGINPROCESS (a1,b1)BEGINIF a1 > b1 THEN q1 <= '1' ;ELSIF a1 < b1 THEN q1 <= '0' ;-- 未提及当a1=b1时，q1作何操作END IF;END PROCESS ;END ;【例 4.9】8位数值比较器的VHDL描述LIBRARY IEEE；USE IEEE.STD_LOGIC_VECTOR(7 DOWNTO 0)；ENTITY COMPARE ISPORT (A，B：IN STD_LOGIC_VECTOR(7 DOWNTO 0)；EQ：OUT STD_LOGIC)；END COMPARE；ARCHITECTURE ART OF COMPARE ISBEGINEQ <=…1‟WHEN A=B ELSE …0‟；END ART；计数器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT10 ISPORT (CLK,RST,EN : IN STD_LOGIC;CQ : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);COUT : OUT STD_LOGIC );END CNT10;ARCHITECTURE behav OF CNT10 ISBEGINPROCESS(CLK, RST, EN)V ARIABLE CQI : STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINIF RST = '1' THEN CQI := (OTHERS =>'0') ; --计数器异步复位ELSIF CLK'EVENT AND CLK='1' THEN --检测时钟上升沿IF EN = '1' THEN --检测是否允许计数（同步使能）IF CQI < 9 THEN CQI := CQI + 1; --允许计数, 检测是否小于9ELSE CQI := (OTHERS =>'0'); --大于9，计数值清零END IF;END IF;END IF;IF CQI = 9 THEN COUT <= '1'; --计数大于9，输出进位信号ELSE COUT <= '0';END IF;CQ <= CQI; --将计数值向端口输出END PROCESS;END behav;1. 同步计数器【例 4.32】一个模为60，具有异步复位、同步置数功能的8421BCD码计数器。

EDA-实验报告

实验一五人表决器设计一、实验目的1 加深对电路理论概念的理解3 加深计算机辅助分析及设计的概念4 了解及初步掌握对电路进行计算机辅助分析的过程二、实验要求制作一个五人表决器，共五个输入信号，一个输出信号。

若输入信号高电平数目多于低电平数目，则输出为高，否则为低。

三、实验原理根据设计要求可知，输入信号共有2^5=32种可能，然而输出为高则有15种可能。

对于本设计，只需一个模块就能完成任务，并采用列写真值表是最简单易懂的方法。

四、计算机辅助设计设A,B,C,D,E引脚为输入引脚，F为输出引脚。

则原理图如1所示图1.1 五人表决器原理图实验程序清单如下：MODULE VOTEA,B,C,D,E PIN;F PIN ISTYPE 'COM';TRUTH_TABLE([A,B,C,D,E]->[F])[0,0,1,1,1]->[1];[0,1,1,1,0]->[1];[0,1,0,1,1]->[1];[0,1,1,0,1]->[1];[1,0,1,1,1]->[1];[1,1,0,1,1]->[1];[1,1,1,0,1]->[1];[1,1,1,1,0]->[1];[1,1,1,0,0]->[1];[1,1,0,1,0]->[1];[1,1,1,1,1]->[1];[1,1,0,0,1]->[1];[1,0,0,1,1]->[1];[1,0,1,0,1]->[1];[1,0,1,1,0]->[1];END五、实验测试与仿真根据题目要求，可设输入分别为：0，0，0，0，0；1，1，1，1，1；1，0，1，0，0；0，1，0，1，1。

其测试程序如下所示：MODULE fivevoteA,B,C,D,E,F PIN;X=.X.;TEST_VECTORS([A,B,C,D,E]->[F])[0,0,0,0,0]->[X];[1,1,1,1,1]->[X];[1,0,1,0,0]->[X];[0,1,0,1,1]->[X];END测试仿真结果如图1.2所示：图1.2 五人表决器设计仿真图可知，设计基本符合题目要求。

EDA实验程序总结(全)

EDA实验程序总结3/8译码器library ieee;use ieee.std_logic_1164.all;entity decoder isport ( inp: in std_logic_vector(2 downto 0);outp: out std_logic_vector(7 downto 0)); end decoder;architecture behave of decoder isbeginoutp(0) <= '1' when inp = "000" else '0';outp(1) <= '1' when inp = "001" else '0';outp(2) <= '1' when inp = "010" else '0';outp(3) <= '1' when inp = "011" else '0';outp(4) <= '1' when inp = "100" else '0';outp(5) <= '1' when inp = "101" else '0';outp(6) <= '1' when inp = "110" else '0';outp(7) <= '1' when inp = "111" else '0';end behave;全加器（五种方法）1--布尔代数法library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity adder_01 isport( ai,bi,ci_1:in bit;si,ci:out bit);end entity adder_01; architecture beheave of adder_01 isbeginsi<=ci_1 xor ( ai xor bi );ci<=(ai and bi) or (ci_1 and ( ai xor bi )) ;end architecture beheave ;2--use when_else sentenceslibrary ieee;use ieee.std_logic_1164.all;entity adder_02 isport( ai,bi,ci_1:in std_logic;si,ci:out std_logic );end entity adder_02;architecture beheave of adder_02 issignal n2:std_logic_vector(1 downto 0);signal n3:std_logic_vector(2 downto 0);beginn3 <= ci_1 & ai & bi;n2<="00" when n3="000" else"10" when n3="001" else"10" when n3="010" else"01" when n3="011" else"10" when n3="100" else"01" when n3="101" else"01" when n3="110" else"11" ;si<=n2(1);ci<=n2(0);end beheave;3--use with_select_when sentences library ieee;use ieee.std_logic_1164.all;entity adder_03 isport( ai,bi,ci_1:in std_logic;si,ci:out std_logic);end entity adder_03 ; architecture dataflow of adder_03 is signal n2:std_logic_vector(1 downto 0); signal n3:std_logic_vector(2 downto 0);beginn3<=ci_1 & ai & bi ;with n3 selectn2<="00" when "000","10" when "001","10" when "010","01" when "011","10" when "100","01" when "101","01" when "110","11" when others;si<=n2(1);ci<=n2(0);end dataflow;4--use if_elsif_else sentencelibrary ieee;use ieee.std_logic_1164.all;entity adder_04 isport ( ai,bi,ci_1:in std_logic ;si,ci:out std_logic ) ;end entity adder_04 ; architecture beheave of adder_04 issignal n3:std_logic_vector(2 downto 0); signal n2:std_logic_vector(1 downto 0); beginn3<= ci_1 & ai & bi ;process ( n3 )beginif n3="000" then n2<="00";elsif n3="001" then n2<="10";elsif n3="010" then n2<="10";elsif n3="011" then n2<="01";elsif n3="100" then n2<="10";elsif n3="101" then n2<="01";elsif n3="110" then n2<="01";else n2<="11";end if;si<=n2(1);ci<=n2(0);end process;end beheave;5--use case_when sentence library ieee;use ieee.std_logic_1164.all;entity adder_05 isport ( ai,bi,ci_1:in std_logic ;si,ci:out std_logic);end entity adder_05; architecture beheave of adder_05 is signal n3:std_logic_vector(2 downto 0); signal n2:std_logic_vector(1 downto 0); beginn3<=ci_1 & ai & bi;process ( n3 )begincase n3 iswhen "000" => n2<="00";when "001" => n2<="10";when "010" => n2<="10";when "011" => n2<="01";when "100" => n2<="10";when "101" => n2<="01";when "110" => n2<="01";when others => n2<="11";end case ;si<=n2(1);ci<=n2(0);end process;end beheave;D触发器分频：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fenpin isgeneric(n:integer:=10000000);port(clk:in std_logic ;clock: buffer std_logic);end fenpin;architecture behave of fenpin isbeginprocess(clk)variable num:integer range 0 to 50000000; beginif clk'event and clk='1' thenif num=n thennum:=0;clock<=not clock;else num:=num+1;end if;end if;end process;end behave;D触发器：library ieee;use ieee.std_logic_1164.all;entity dff1 isport (d,clk :in std_logic;q:out std_logic);end dff1;architecture behave of dff1 issignal q1:std_logic;beginprocess (clk,q1)beginif clk'event and clk='1'thenq1<=d;end if ;end process;q<=q1;end behave;顶层文件：library ieee;use ieee.std_logic_1164.all;entity Df isport (dd,clck :in std_logic;qq:out std_logic);end Df;architecture behave of Df is component fenpin is--分频器generic(n:integer:=10000000);port(clk:in std_logic ;clock: out std_logic);end component;component dff1 is--D触发器port (d,clk :in std_logic;q:out std_logic);end component;signal a:std_logic;beginu1:fenpin generic map(n=>10000000) port map(clk=>clck,clock=>a);u2:dff1 port map(d=>dd,clk=>a,q=>qq); end behave;JK触发器：分频：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fenpin isgeneric(n:integer:=10000000);port(clk:in std_logic ;clock: buffer std_logic);end fenpin;architecture behave of fenpin isbeginprocess(clk)variable num:integer range 0 to 50000000; beginif clk'event and clk='1' thenif num=n thennum:=0;clock<=not clock;else num:=num+1;end if;end if;end process;end behave;J触发器：library ieee;use ieee.std_logic_1164.all;entity jkff1 isport (sd,rd,clk,j,k:in std_logic;q,qb:out std_logic);end entity;architecture behave of jkff1 issignal q1,qb1:std_logic;beginprocess(sd,rd,clk,q1,qb1)beginif (sd='0' and rd='1') thenq1<='1';qb1<='0';elsif (sd='1' and rd='0') thenq1<='0';qb1<='1';elsif (sd='1' and rd='1' and rising_edge(clk)) thenq1<=(j and (not q1)) or ((not k)and q1);qb1<=not q1;end if;q<=q1; qb<=qb1;end process;end behave;顶层文件:library ieee;use ieee.std_logic_1164.all;entity JK isport (sd1,rd1,clk1,j1,k1:in std_logic;q1,qb1:out std_logic);end entity;architecture behave of JK iscomponent fenpin is--分频器generic(n:integer:=10000000);port(clk:in std_logic ;clock: out std_logic);end component;component jkff1 isport (sd,rd,clk,j,k:in std_logic;q,qb:out std_logic);end component;signal q0:std_logic;signal a:std_logic;begina<=clk1;u1:fenpin generic map(n=>10000000)port map(clk=>a,clock=>q0);u2:jkff1 port map(sd=>sd1,rd=>rd1,j=>j1,k=>k1,q=>q1,qb=>qb1,clk=>q0); end behave;十进制：分频：library ieee;use ieee.std_logic_1164.all;entity fenpin isport(clk:in std_logic;qout:buffer std_logic);end;architecture behave of fenpin isbeginprocess(clk)variable num: integer :=1;beginif falling_edge(clk)then if num=10000000then num:=1;qout<=not qout;else num:=num+1;end if;end if;end process;end behave;十进制：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity sjz isport(CLR,LD,CLK:in std_logic;EN:in std_logic_vector(1 downto 0);D:in std_logic_vector(3 downto 0);Q:out std_logic_vector(3 downto 0);C:out std_logic);end sjz;architecture ls of sjz issignal Q1:std_logic_vector(3 downto 0);signal EN1:std_logic;beginEN1<=EN(1)AND EN(0);process(CLR,LD,CLK,EN)beginif CLR='0' then Q1<="0000";C<='0';elsif CLK'event and CLK='1' thenif LD='0' then q1<=D;C<='0';elsif EN1='1' thenif Q1="1001" then Q1<="0000";C<='1';else Q1<=Q1+1;end if;end if;end if;end process;Q<=Q1;end ls;顶层文件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity shijingzhi isport(CLR,LD,CLK:in std_logic;EN:in std_logic_vector(1 downto 0);D:in std_logic_vector(3 downto 0);Q:out std_logic_vector(3 downto 0);C:out std_logic);end entity shijingzhi;architecture ls of shijingzhi iscomponent sjzport(CLR,LD,CLK:in std_logic;EN:in std_logic_vector(1 downto 0);D:in std_logic_vector(3 downto 0);Q:out std_logic_vector(3 downto 0);C:out std_logic);end component;component fenpinport(clk:in std_logic;qout:buffer std_logic);end component;signal clk1:std_logic;beginu1:sjz port map(CLK=>clk1,LD=>LD,CLR=>CLR,EN=>EN,D=>D,Q=>Q,C=>C); u2:fenpin port map(CLK=>clk,qout=>clk1);end ls;扫描显示电路：分频：library ieee;use ieee.std_logic_1164.all;entity fenpin isport(clk:in std_logic;qout:buffer std_logic);end;architecture behave of fenpin isbeginprocess(clk)variable num: integer :=1;beginif falling_edge(clk)then if num=4000then num:=1;qout<=not qout;else num:=num+1;end if;end if;end process;end behave;七段译码：library ieee;use ieee.std_logic_1164.all;entity qiduan isport(din:in std_logic_vector(3 downto 0);led7:out std_logic_vector(6 downto 0) );end ;architecture behave of qiduan isbeginprocess(din)begincase din iswhen "0000" => led7<="0111111";when "0001" => led7<="0000110";when "0010" => led7<="1011011";when "0011" => led7<="1001111";when "0100" => led7<="1100110";when "0101" => led7<="1101101";when "0110" => led7<="1111101";when "0111" => led7<="0000111";when "1000" => led7<="1111111";when "1001" => led7<="1101111";when "1010" => led7<="1110111";when "1011" => led7<="1111100";when "1100" => led7<="0111001";when "1101" => led7<="1011110";when "1110" => led7<="1111001";when "1111" => led7<="1110001";when others => null;end case;end process;end behave;计数器：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity counter8 isport(clk: in std_logic;count: out std_logic_vector(2 downto 0);sel: out std_logic_vector(3 downto 0)); end counter8;architecture behave of counter8 isbeginprocess(clk)variable cnt: integer :=0;beginif rising_edge(clk)thenif cnt=7then cnt:=0;else cnt:=cnt+1;end if;end if;case cnt iswhen 0 => count<="111";sel<="0001";when 1 => count<="110";sel<="0010";when 2 => count<="101";sel<="0011";when 3 => count<="100";sel<="0100";when 4 => count<="011";sel<="0101";when 5 => count<="010";sel<="0110";when 6 => count<="001";sel<="0111";when 7 => count<="000";sel<="1000";when others => null;end case;end process;end behave;顶层文件：library ieee;use ieee.std_logic_1164.all;entity shumaguan isport(clk:in std_logic;duan:out std_logic_vector(6 downto 0);wei:out std_logic_vector(2 downto 0));end ;architecture behave of shumaguan iscomponent qiduanport(din:in std_logic_vector(3 downto 0);led7:out std_logic_vector(6 downto 0) );end component;component counter8port(clk: in std_logic;count: out std_logic_vector(2 downto 0);sel: out std_logic_vector(3 downto 0));end component;component fenpinport(clk:in std_logic;qout:buffer std_logic);end component;signal duan1:std_logic_vector(3 downto 0);signal clks:std_logic;beginu1: qiduan port map(led7=>duan,din=>duan1);u2: counter8 port map(count=>wei,sel=>duan1,clk=>clks);u3: fenpin port map(clk=>clk,qout=>clks);end behave;交通灯：计数器：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity counter8 isport(clk:in std_logic;counter:out std_logic_vector(2 downto 0));end entity counter8;architecture bhv of counter8 issignal counter1:std_logic_vector(2 downto 0); beginprocess (clk)beginif clk'event and clk='1' thenif counter1="001" then counter1<="000";else counter1<=counter1 +1;end if;end if;end process;counter<=counter1;end architecture bhv;七段译码器：library ieee;use ieee.std_logic_1164.all;entity seg7 isport(din:in std_logic_vector(3 downto 0);led7:out std_logic_vector(6 downto 0) );end seg7;architecture behave of seg7 isbeginprocess(din)begincase din iswhen "0000" => led7<="0111111";when "0001" => led7<="0000110";when "0010" => led7<="1011011";when "0011" => led7<="1001111";when "0100" => led7<="1100110";when "0101" => led7<="1101101";when "0110" => led7<="1111101";when "0111" => led7<="0000111";when "1000" => led7<="1111111";when "1001" => led7<="1101111";when "1010" => led7<="1110111";when "1011" => led7<="1111100";when "1100" => led7<="0111001";when "1101" => led7<="1011110";when "1110" => led7<="1111001";when "1111" => led7<="1110001";when others => null;end case;end process;end behave;分频library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity fenpin isgeneric(N:integer:=50000);port(clk:in std_logic;q:buffer std_logic);end entity fenpin;architecture bhv of fenpin isbeginprocess (clk)variable a1:integer:=N-1 ;beginif rising_edge(clk) thenif a1=N-1 then a1 :=0;q<=not q;else a1 :=a1+1;end if;end if;end process;end architecture bhv;顶层文件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;--实体的说明entity jiaotongdeng isport (clk:in std_logic;--内部信号的输入rst:in std_logic;--复位--数码的输入segout:out std_logic_vector(6 downto 0);--七段译码器的输出counter:buffer std_logic_vector(2 downto 0); --8进制计数器的输出q:out std_logic_vector(11 downto 0));end;--结构体说明architecture bhv of jiaotongdeng iscomponent fenpin --分频generic(N:integer);port(clk:in std_logic;q:buffer std_logic);end component ;component seg7 -- 七段译码器port(din:in std_logic_vector(3 downto 0);led7:out std_logic_vector(6 downto 0));end component ;component counter8 --8进制port(clk:in std_logic;counter:out std_logic_vector(2 downto 0));end component ;--中间信号signal bcdin:std_logic_vector(3 downto 0);signal number1: std_logic_vector(3 downto 0);signal number2: std_logic_vector(3 downto 0);signal clk1: std_logic;--100HZsignal clk2: std_logic;--1HZtype state_value is( s1,s2,s3,s4);signal state:state_value;begin--各元件的端口连接关系M1 :fenpin generic map(N=>30000) port map(clk,clk1);--100HZM2 :fenpin generic map(N=>10000000) port map(clk,clk2); --1HZM3 :counter8 port map(clk1,counter);G1 :seg7 port map(bcdin,segout);process(rst,clk2)beginif rst='0' then state <= s1; number2<="0010";number1<="0000";q<="100001100001";elsif rising_edge(clk2) thencase state iswhen s1 =>if number2 ="0000" thenif number1 ="0000" then state <= s2; q<="100010100010";number2<="0000";number1<="0011";else number1<=number1-1;end if;elsif number1="0000" then number2<=number2-1;number1<="1001";else number1 <= number1 - 1;end if ;when s2 =>if number1 ="0000" then state <= s3; q<="001100001100";number2<="0010";number1<="0000";else number1<=number1-1;end if ;when s3 =>if number2 ="0000" thenif number1 ="0000" then state <= s4; q<="010*********";number2<="0000";number1<="0011";else number1<=number1-1;end if;elsif number1="0000" then number2<=number2-1;number1<="1001";else number1 <= number1 - 1;end if ;when s4 =>if number1 ="0000" then state <= s1; q<="100001100001";number2<="0010";number1<="0000";else number1<=number1-1;end if ;end case;end if;end process;process(counter)--每一位对应的数值begincase counter iswhen "000"=>bcdin<=number1;when "001"=>bcdin<=number2;when others=>null;end case;end process;end bhv;数字钟:拨码开关：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all; entity boma isport( clk : in std_logic ;kaiguan : in std_logic;q :buffer std_logic);end entity;architecture bhv of boma is type state_value is( s0,s1,s2,s3); signal state:state_value;beginprocess( clk ,state)beginif rising_edge(clk) thencase state iswhen s0 =>if kaiguan = '0' thenstate <= s1;else state <= s0;end if;when s1 =>if kaiguan = '1' thenstate<= s2;else state<= s1;end if;when s2 =>if kaiguan= '1' thenstate<= s3;else state <= s1;end if;when s3 =>if kaiguan = '0' thenstate <= s0;q<=not q;end if;end case;end if;end process;end bhv;分频：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity fenpin isgeneric(N:integer:=10000000);port(clk:std_logic;q:buffer std_logic);end fenpin;architecture behave of fenpin isbeginprocess(clk)variable a:integer:=N-1;beginif rising_edge(clk) thenif a=N-1 then a:=0;q<=not q;else a:=a+1;end if;end if;end process;end behave;计数器：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity counter8 isport(clk:in std_logic;counter:out std_logic_vector(2 downto 0));end entity counter8;architecture bhv of counter8 issignal counter1:std_logic_vector(2 downto 0); beginprocess (clk)beginif clk'event and clk='1' thenif counter1="101" then counter1<="000";else counter1<=counter1 +1;end if;end if;end process;counter<=counter1;end architecture bhv;七段译码器：library ieee;use ieee.std_logic_1164.all;entity seg7 isport(din:in std_logic_vector(3 downto 0);led7:out std_logic_vector(6 downto 0)); end seg7;architecture behave of seg7 isbeginprocess(din)begincase din iswhen "0000" => led7<="0111111";when "0001" => led7<="0000110";when "0010" => led7<="1011011";when "0011" => led7<="1001111";when "0100" => led7<="1100110";when "0101" => led7<="1101101";when "0110" => led7<="1111101";when "0111" => led7<="0000111";when "1000" => led7<="1111111";when "1001" => led7<="1101111";when "1010" => led7<="1110111";when "1011" => led7<="1111100";when "1100" => led7<="0111001";when "1101" => led7<="1011110";when "1110" => led7<="1111001";when "1111" => led7<="1110001";when others => null;end case;end process;end behave;顶层文件：--库文件的调用library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;--实体的说明entity shuzizhong isport (clk:in std_logic;--内部信号的输入kaiguan1:in std_logic;--拨码开关1，作用启动数码的校准kaiguan2:in std_logic;--拨码开关2，小时校准kaiguan3:in std_logic;--拨码开关3，分校准kaiguan4:in std_logic;--拨码开关4，秒校准c:out std_logic; --蜂鸣器的输入端--数码的输入segout:out std_logic_vector(6 downto 0);--七段译码器的输出counter:buffer std_logic_vector(2 downto 0) --8进制计数器的输出);end shuzizhong;--结构体说明architecture bhv of shuzizhong iscomponent fenpin --分频generic(N:integer);port(clk:in std_logic;q:buffer std_logic);end component ;component seg7 -- 七段译码器port(din:in std_logic_vector(3 downto 0);led7:out std_logic_vector(6 downto 0));end component ;component counter8 --8进制port(clk:in std_logic;counter:out std_logic_vector(2 downto 0));end component ;component boma --拨码port ( clk: in std_logic;kaiguan:in std_logic;q: buffer std_logic);end component ;--中间信号signal bcdin:std_logic_vector(3 downto 0);signal number1: std_logic_vector(3 downto 0);signal number2: std_logic_vector(3 downto 0);signal number3: std_logic_vector(3 downto 0);signal number4: std_logic_vector(3 downto 0);signal number5: std_logic_vector(3 downto 0);signal number6: std_logic_vector(3 downto 0);signal clk1: std_logic;--1000HZsignal clk2: std_logic;--500HZsignal clk3: std_logic;--100HZsignal clk4: std_logic;--1HZsignal a1: std_logic;--拨码开关1产生的相应信号signal a2: std_logic;--拨码开关2产生的相应信号signal a3: std_logic;--拨码开关3产生的相应信号signal a4: std_logic;--拨码开关4产生的相应信号begin--各元件的端口连接关系M1 :fenpin generic map(N=>10000) port map(clk,clk1);--1000HZM2 :fenpin generic map(N=>20000) port map(clk,clk2); --500HZM3 :fenpin generic map(N=>30000) port map(clk,clk3); --100HZM4 :fenpin generic map(N=>10000000) port map(clk,clk4); --1HZM5 :counter8 port map(clk2,counter);B1:boma port map(clk3,kaiguan1,a1);B2:boma port map(clk3,kaiguan2,a2);B3:boma port map(clk3,kaiguan3,a3);B4:boma port map(clk3,kaiguan4,a4);G1 :seg7 port map(bcdin,segout);process(a1,number1,number2,number3,number4) --蜂鸣器的鸣叫beginif a1='0' thenif number4="0101" thenif number3="1001" thenif number2="0101" thenif (number1 and"0001")="0000"then c<=clk2;end if;end if;end if;end if;if(number1="0000" and number2="0000" and number3="0000" andnumber4="0000") then c<=clk1;end if;end if;end process;process(clk4,a1,a2,a3,a4)--数字钟的显示beginif rising_edge(clk4) thenif a1='0' thenif number1="1001" thenif number2="0101" thennumber1<="0000";number2<="0000";number3<=number3+1;if number3="1001" thennumber3<="0000";number4<=number4+1;if number4="0101" thennumber4<="0000"; number3<="0000";number5<=number5+1;if number5="0011" thenif number6="0010" thennumber5<="0000";number6<="0000";end if;elsif number5="1001" thennumber5<="0000";number6<=number6+1;end if;end if;end if;else number1<="0000";number2<=number2+1;end if;else number1<=number1+1;end if;--拨码开关的相应操作elsif a2='1'then --小时的校准if number6= "0010" thenif number5="0011" then number5<="0000";number6<="0000";else number5<=number5+1;end if;elsif number5="1001" thennumber5<="0000";number6<=number6+1;else number5<=number5+1;end if;elsif a3='1' then --分的校准if number4="0101" thenif number3="1001" then number3<="0000" ;number4<="0000" ;else number3<=number3+1;end if;elsif number3="1001" thennumber3<="0000";number4<=number4+1;else number3<=number3+1;end if;elsif a4='1'then --秒的校准number1<="0000";number2<="0000";end if;end if;end process;process(counter)--每一位对应的数值begincase counter iswhen "000"=>bcdin<=number1;when "001"=>bcdin<=number2;when "010"=>bcdin<=number3;when "011"=>bcdin<=number4;when "100"=>bcdin<=number5;when "101"=>bcdin<=number6;when others=>null;end case;end process;end bhv;点阵：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity div isport(clk20m :in std_logic;clkn :out std_logic);end div;architecture bhv of div isconstant div_num :integer :=20000 ;signal n1 :std_logic_vector(24 downto 0); beginprocess(clk20m)beginif rising_edge(clk20m) thenif n1=div_num thenn1<=(others=>'0');else n1<=n1+1;end if;if n1<div_num/2 thenclkn<='0';else clkn<='1';end if;end if;end process;end bhv;16进制：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt16 isport(clkn :in std_logic;bcd_out1 :out std_logic_vector(3 downto 0);bcd_out2 :out std_logic_vector(3 downto 0));end cnt16;architecture bhv of cnt16 issignal q_s :std_logic_vector(3 downto 0); beginprocess(clkn)beginif rising_edge(clkn)thenif q_s<15 thenq_s<=q_s+1;else q_s<="0000";end if;end if;end process;bcd_out1<=q_s;bcd_out2<=q_s;end bhv;点阵：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dianzhen isport(bcd_in :in std_logic_vector(3 downto 0);q :out std_logic_vector(15 downto 0));end dianzhen;architecture bhv of dianzhen isbeginprocess(bcd_in)begincase bcd_in iswhen "0000" =>q<="1111111111111111";when "0001" =>q<="1111111111111111";when "0010" =>q<="1111111111111111";when "0011" =>q<="1111111111111111";when "0100" =>q<="1111111111111111";when "0101" =>q<="1111111111111111";。

EDA实验报告

EDA实验报告一、实验目的本实验旨在通过使用EDA（数据探索性分析）技术，进一步了解和分析所研究数据的特征、分布、关系以及可能存在的异常值等，从而为后续的数据建模和决策提供更加准确的依据。

二、实验步骤1. 数据收集与加载从数据源中获取所需数据集，并使用相应的数据加载工具将数据集导入到实验环境中。
