弱电系统调试及验收方案
弱电系统调试及验收方案
主要子系统验收标准及测试方案一、系统验收标准◆银川市建筑安装工程技术文件材料管理办法◆工业管道焊接工程施工及验收规范GBJ236—82◆建筑与建筑群综合布线系统工程施工和验收规范GB/T50312-2000◆电气装置安装工程施工及验收规范GBJ147～149◆电气装置安装工程接地装置施工及验收规范GB50169-92◆民用闭路图象质量主观评价方法GB50189◆工业自动化仪表工程施工及验收规范GBJ93-86◆自动化仪表安装工程质量检验评定标准GBJ132-90◆电气装置安装工程电缆线路施工及验收规范GB50168-92◆建筑电气安装工程施工质量验收规范GB 50303-2002◆智能建筑工程质量验收规范GB 50339-2003二、安全防范系统包括：电视监控系统、防盗报警系统1、系统调试1.1、闭路电视监控系统调试1.1.1、一般要求电视监控系统调试应在建筑物内装修和系统施工结束后进行。
电视监控系统调试前应具备施工时的图纸资料和变更设计文件以及隐蔽工程的检测与验收资料等。
调试负责人必须有中级以上专业职称，并由熟悉该系统的工程技术人员担任。
具备调试所用的仪器设备，且这些设备符合计量要求。
检查施工质量，作好与施工队伍的交接。
1.1.2、调试前的准备工作电源检测：接通控制台总电源开关，检测交流电电源；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。
线路检查：检查各种接线是否正确。
用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0 .5M欧姆。
接地电阻测量：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应接地，保证可靠的的电气通路。
系统接地电阻应小于4欧姆。
1.1.3、摄像机的调试闭合控制台、监视器电源开关、若设备指示灯亮，即可闭和摄像机电源，监视器屏幕上便会显示图像。
调节光圈（电动）及聚焦、，使图像清晰。
弱电验收方案
弱电验收方案一、方案概述弱电验收是对建筑工程中的弱电系统进行全面检测、测试、评估的过程，目的是确保弱电系统的正常运行、安全可靠。
本方案旨在提供一套完整的弱电验收方案，确保工程的顺利验收，满足相关技术标准和要求。
二、验收标准1. 弱电系统设计方案：根据工程的需求和设计要求，弱电系统应符合国家和地方的相关技术标准，包括但不限于《建筑电气工程设计规范》、《建筑物弱电系统工程验收规范》等。
2. 弱电系统材料和设备：弱电系统所使用的材料和设备应符合国家和地方的相关标准和规范，具有合格证明并符合工程设计要求。
应检查设备的品牌、型号、参数是否符合设计要求，材料是否质量可靠、无损伤。
3. 弱电系统安装质量：弱电系统的安装质量应符合国家和地方的相关标准和规范。
验收人员应检查线缆敷设、连接端子质量、设备安装位置等方面，确保安装工作符合规范要求。
4. 弱电系统性能和功能：验收人员应根据弱电系统的功能要求和设计方案，在弱电系统完全安装、连接后进行全面测试和检测，确保系统能够正常工作，满足相关功能和性能指标。
5. 弱电系统文件资料：验收人员应查验弱电系统的相关文件资料，包括但不限于设计图纸、施工记录、设备材料台账、测试报告等，文件资料应齐全、完整、规范。
三、验收流程1. 前期准备工作：a) 协调各相关方确保弱电系统已完成安装，设备已正常连接；b) 准备必要的测试设备和工具，包括但不限于测量仪器、测试软件、电脑等；c) 验收人员应参考相关技术标准、规范等进行事先学习和准备，确保对弱电系统验收流程和要求的了解。
2. 弱电系统验收步骤：a) 检查弱电系统的材料和设备，确认其符合设计要求和相关标准；b) 检查弱电系统的安装质量，包括线缆敷设、连接端子、设备安装等；c) 进行系统性能和功能测试，包括但不限于信号传输、显示效果、网络通信、音视频传输等；d) 检查弱电系统的相关文件资料，确保其齐全、完整且规范。
3. 弱电系统验收报告：a) 验收人员根据验收结果，撰写弱电系统验收报告；b) 报告应详细记录弱电系统的验收过程、结果和存在的问题；c) 如存在问题，应提出整改要求，并在整改完成后重新进行验收；d) 弱电系统验收报告需由相关责任人签字确认，然后归档保存。
弱电工程验收方案
弱电工程验收方案一、前言为了保障弱电工程的质量和安全，确保工程设备的正常运行，特制定本方案用于弱电工程的验收。
弱电工程是指对于电话、网络、闭路电视、广播、会议系统等进行设计、施工、调试、验收和维护的工程。
验收是为了确保工程符合设计要求和相关标准，符合工程质量要求，保证工程投入使用之前，能够正常运行，达到预期效果。
二、验收内容1. 弱电工程施工图设计文件的合规性与完整性验收2. 弱电工程材料设备的验收3. 弱电工程施工质量的验收4. 弱电工程设备调试验收5. 弱电工程系统整体验收三、验收流程1. 弱电工程施工图设计文件的合规性与完整性验收1.1 验收目的通过对弱电工程施工图设计文件的验收，确保设计文件符合相关法律法规、标准和规范，符合工程实际需求。
1.2 验收内容对弱电工程施工图设计文件的齐全性、准确性、规范性进行验收。
1.3 验收程序按照相关法规、标准和规范，对弱电工程施工图设计文件进行逐一审核，确保设计文件符合工程实际需求。
2. 弱电工程材料设备的验收2.1 验收目的通过对弱电工程材料设备的验收，确保所选用的材料设备质量合格，符合相关标准和规范，保证工程设备的稳定性和可靠性。
2.2 验收内容对弱电工程所选用的材料设备的检验报告、出厂合格证等相关资料进行审核，对材料设备的外观、规格、性能等进行全面验收。
2.3 验收程序在供应商的配合下，对弱电工程所选用的材料设备进行验收，确保所用材料设备符合相关标准和规范。
3. 弱电工程施工质量的验收3.1 验收目的通过对弱电工程施工质量的验收，确保施工质量符合设计要求和相关标准，保证工程的安全性和可靠性。
3.2 验收内容对弱电工程施工过程中的质量检验报告、施工工艺文件、监理报告等进行审查，对施工过程中的关键节点进行全面验收。
3.3 验收程序在施工单位和监理工程师的配合下，对弱电工程的施工质量进行全面验收，确保施工质量符合设计要求和相关标准。
4. 弱电工程设备调试验收4.1 验收目的通过对弱电工程设备的调试验收，确保设备的性能稳定，运行正常，达到预期效果。
弱电智能化工程系统试运行与验收方案
弱电智能化工程系统试运行与验收方案一、试运行方案1.前期准备工作（1）项目组织：成立由项目经理和相关技术人员组成的项目组织小组，明确各人员职责和工作内容。
（2）编制试运行计划：根据工程系统的性质和要求，制定试运行计划，明确试运行的内容、时间和进度安排。
（3）准备试运行资料：收集相关设备和系统的操作手册、检验报告、调试记录等资料，以备试运行时参考。
2.系统试运行（1）设备检查和设置：对弱电智能化工程系统的设备进行全面检查，确保其安装正确、连线良好和设置准确。
（2）功能测试：按照系统设计要求，对各项功能进行测试。
如对通信设备进行通信测试、对安防设备进行监控测试等。
（3）性能测试：通过模拟实际工程场景进行性能测试，检验系统在各种工作条件下的稳定性和可靠性。
（4）故障恢复测试：模拟系统故障情况，对系统的自动恢复、告警和报警机制进行测试，以验证系统的可靠性和响应能力。
（5）用户验证：邀请用户参与试运行过程，检验其对系统功能的满意程度，收集用户反馈意见，并及时处理用户提出的问题和建议。
3.试运行总结与改进（1）试运行总结：对试运行过程中出现的问题和不足进行总结，明确存在的安全隐患和系统缺陷，并制定改进措施。
（2）系统优化：根据试运行总结的结果，对系统进行必要的优化和改进，提升系统的性能和可靠性。
（3）培训与交接：对工程系统的操作人员进行培训，使其熟悉系统的操作流程和故障处理方法，确保系统的正常运行。
二、验收方案1.验收组织（1）组成验收组：由项目经理、技术人员和用户代表组成的验收组，负责对工程系统进行验收。
（2）制定验收计划：根据弱电智能化工程系统的性质和要求，制定详细的验收计划，明确验收内容和验收标准。
2.验收内容（1）系统功能验收：按照系统设计要求，对工程系统的各项功能进行验收，确保系统能够正常工作。
（2）性能验收：通过实际工程场景的模拟，检验系统在不同工作条件下的性能和稳定性。
（3）安全验收：对工程系统的安全性进行全面检查，确保系统符合相关标准和法规要求。
弱电工程验收方案
弱电工程验收方案1. 背景为确保弱电工程的质量和性能符合预期要求，需要进行验收工作。
本文档旨在制定弱电工程验收方案，明确验收的目标、内容、流程和标准。
2. 验收目标确保弱电工程符合相关规范和技术要求，保证安装和调试工作的质量，以及设备的正常运行和可靠性。
3. 验收内容- 安装质量检查：检查弱电设备的安装位置、紧固及连接情况，确保符合要求。
- 线缆布线检查：检查弱电设备的线缆敷设、固定及标识，确保无折弯、压扁及损坏。
- 接地检查：检查系统的接地情况，确保接地电阻符合规范。
- 通信测试：对弱电系统的通信功能进行测试，包括网络连接、设备间的通信正常性。
- 故障测试：模拟故障情况，测试弱电系统的自动识别和应对能力。
- 性能评估：针对弱电系统的性能要求，进行测试和评估。
- 相关文件检查：检查弱电工程的相关文件完备性，包括施工图纸、操作手册等。
4. 验收流程1. 提前通知：业主或施工方提前通知验收人员，安排验收时间和地点。
2. 弱电工程验收人员到场：验收人员按约定时间到达工程现场。
3. 验收前准备：验收人员核对相关文件，准备验收所需工具和设备。
4. 开始验收：按照验收内容逐项进行检查和测试。
5. 记录与反馈：验收人员及时记录验收结果，如发现问题或不合格项目，及时与业主或施工方反馈，并提出整改要求。
6. 整改复验：业主或施工方进行相关问题的整改，并提出复验申请。
7. 复验：验收人员再次到场，对整改后的问题进行复验。
8. 发放验收报告：验收人员根据实际情况，编制弱电工程验收报告，并将之发放给相关方。
5. 验收标准- 弱电设备和线缆的安装符合规范和要求。
- 弱电系统的接地电阻符合规范。
- 通信功能正常，无通信故障。
- 故障自动识别和应对能力达标。
- 弱电系统的性能评估符合预期要求。
- 弱电工程的相关文件齐全、完备。
以上是弱电工程验收方案的基本框架，具体的操作细节和标准可以根据实际情况进行调整。
在验收过程中，各方应积极配合，确保弱电工程的质量和性能。

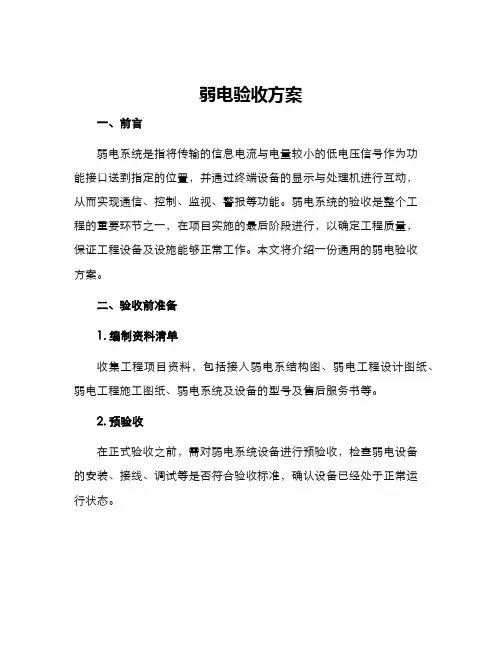

弱电验收方案
弱电验收方案一、前言弱电系统是指将传输的信息电流与电量较小的低电压信号作为功能接口送到指定的位置，并通过终端设备的显示与处理机进行互动，从而实现通信、控制、监视、警报等功能。
弱电系统的验收是整个工程的重要环节之一，在项目实施的最后阶段进行，以确定工程质量，保证工程设备及设施能够正常工作。
本文将介绍一份通用的弱电验收方案。
二、验收前准备1. 编制资料清单收集工程项目资料，包括接入弱电系结构图、弱电工程设计图纸、弱电工程施工图纸、弱电系统及设备的型号及售后服务书等。
2. 预验收在正式验收之前，需对弱电系统设备进行预验收，检查弱电设备的安装、接线、调试等是否符合验收标准，确认设备已经处于正常运行状态。
三、验收内容和方法1. 弱电系统硬件验收硬件验收主要认证弱电系统各个设备的安装、接线、调试等是否符合验收标准，主要内容如下：1.1 接地测试对弱电设备系统进行接地测试，检查接地电阻是否符合规定。
地线的电阻值不应大于4Ω。
1.2 型号确认对所有弱电设备的型号进行确认，与弱电设备标准清单和安装图纸相符合。
1.3 电气连接测试对弱电系统的接线进行测试，确认接线方式符合设计要求，并通过外观检查排除接线存在短路、断路现象。
1.4 信号强度测试根据设计要求测试信号强度，多测几个点以确保信号质量可靠。
1.5 电源测试对所有弱电设备电源电压和电流进行测试，确认电源符合设计要求。
2. 弱电系统软件验收软件验收主要针对弱电系统控制软件进行，主要内容如下：2.1 控制命令测试测试各个软件控制模块的功能是否正常，如开关机、调节音量、启动设备等。
2.2 故障报警测试测试软件故障报警功能是否正常，如报警次数，报警时的提示语是否符合要求。
2.3 数据传输测试测试数据传输功能是否正常，包括传输成功率、传输速度和数据存储。
四、验收结论验收结束后应按照验收结论书进行结论确认，制定修缮方案并进行验收，若不符合要求，则需回归弱电安装改进及开展重新验收过程。
智能化弱电系统施工检验、验收方案
智能化弱电系统施工检验、验收方案我公司全面利用IS及TQC的标准化操作模式，对工程全过程进行监控、检测；实行100%自检、自测、连续试运行，并作详细的调试记录。
1、施工图的验收：图纸必须经过ISO小组、总工、总监组织各专业工程师、供应部、项目经理、施工员进行审查。
经评定质量合格，填写图纸质量评审表，确认合格方可交出施工图。
经多方会审通过方可用于施工。
2、进场材料单证齐备，经质检员认可并向监理填写材料报验单，获得批准方可使用3、分项工程：经自检合格、总监复查认可向监察院填写分项工程报检表获准，方可进行下一道工序。
4、隐蔽工程：经多方检验合格，向监理填写隐蔽工程报验表，合格后才可隐蔽。
5、线缆敷设经各种测试合格、标色齐全，方可接入设备。
6、设备到货外观完好无损，三方会检证实配件齐全、主机完整、证书齐备，填写开箱报验表获批，并条件成熟方可安装。
7、装备安装验收按现行国家尺度《电气装置工程施工及验收规范》的划定执行，并符合设计特殊要求。
所有线、管、槽的安装应牢固、整齐、无破裂。
8、其他系统依照设计的尺度执行。
9、系统运行验收当装备安装完毕并调试运行无误后，由乙方派撑持人员进行系统联调，并向甲方提交调试报告。
乙方认为所承担的工程项目全部完成后，书面通知甲方进行系统运行验收。
10、系统自检100%合格，连续试运行正常，可方作竣工报验。
填写《智能弱电工程竣工验收证明书》。
自检合格后，我公司在竣工验收前10天，向建设单位、监理单位申报。
工程竣工验收由建设单位组织进行。
建设单位、监理单位（也可会同专家组）验收完毕并确认工程符合竣工标准和合同条款规定要求以后，签以“竣工验收证明书”。
11、验收合格后，建设单位操作人员经我单位上岗培训合格，方可移交建设单位使用，并发出移交通知书。
12、将工程资料、文件、图表等收拾整顿成册移交建设单位存档。
13工程移交：办理“建筑安装工程施工资料移交书”，并由双方负责人签章，并附“技术资料移交明细表”。
弱电工程竣工验收方案
弱电工程竣工验收方案一、验收目的。
咱这弱电工程搞完了，得看看是不是真的达到了咱之前预想的效果，就像做完饭得尝尝咸淡一样。
这验收就是要确保弱电系统能够正常、稳定、高效地运行，所有功能都能满足使用要求，可别整那些中看不中用的花架子。
二、验收组织。
1. 验收小组构成。
建设单位代表：那就是甲方爸爸啦，他们最关心工程是不是符合他们心里的小九九。
施工单位代表：就是负责干活的小伙伴们，他们得对自己做的工程心里有数，能回答各种问题。
监理单位代表：就像是个监工，一直盯着工程的进展，这时候得出来说说工程有没有按照规定的流程走。
设计单位代表（如果有必要）：当初是他们画的蓝图，现在得看看实际做出来的和设计的是不是一个样儿。
2. 职责分工。
建设单位代表：主要负责整个验收过程的组织和协调，有啥问题最后拍板。
就像一场戏的导演，指挥大家该干啥干啥。
施工单位代表：要提供各种验收资料，比如施工图纸、设备清单、测试报告之类的，还要配合其他单位的人员进行现场检查和测试。
这就好比是考生，得把自己的答卷拿出来让人检查。
监理单位代表：对工程的质量、进度等方面进行监督检查，发表自己的专业意见。
这就是个公正的裁判，看施工单位有没有遵守规则。
设计单位代表（如果有必要）：解释设计意图，看看施工有没有按照设计来做，如果有不一样的地方，得说明白为啥这么改。
三、验收依据。
1. 合同文件：这可是咱的“尚方宝剑”，合同里规定了工程要做成啥样，包括功能要求、设备规格、工期啥的，都得按照这个来验收。
2. 设计文件：设计师画的那些图，就是工程的“指南针”，从系统布局到线路走向，都得和设计文件对上号。
3. 相关标准规范：像弱电工程的国家标准、行业标准啥的，这些都是大家公认的规则，得遵守，不能自己瞎搞。
四、验收内容。
# （一）设备安装验收。
1. 外观检查。
先瞅瞅那些设备，外观有没有破损、划伤啥的。
就像买新手机，你肯定得先看看外壳有没有瑕疵。
设备的标签、标识得清晰，型号、规格得和合同里要求的一样，不能弄个“李鬼”来冒充。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要子系统验收标准及测试方案
一、系统验收标准
银川市建筑安装工程技术文件材料管理办法
工业管道焊接工程施工及验收规范GBJ23—82
建筑与建筑群综合布线系统工程施工和验收规范GB/T
50312-2000
电气装置安装工程施工及验收规范GBJ147- 149
电气装置安装工程接地装置施工及验收规范GB50169-92
民用闭路图象质量主观评价方法GB50189
工业自动化仪表工程施工及验收规范GBJ93-86
自动化仪表安装工程质量检验评定标准GBJ132-90
电气装置安装工程电缆线路施工及验收规范GB50168-92
建筑电气安装工程施工质量验收规范GB 50303-2002
智能建筑工程质量验收规范GB 50339-2003
二、安全防范系统包括：电视监控系统、防盗报警系统
1、系统调试
1.1、闭路电视监控系统调试
1.1.1、一般要求
电视监控系统调试应在建筑物内装修和系统施工结束后进行。
电视监控系统调试前应具备施工时的图纸资料和变更设计文件以及隐蔽工程的检测与验收资料等。
调试负责人必须有中级以上专业职称，并由熟悉该系统的工程技
术人员担任。
具备调试所用的仪器设备，且这些设备符合计量要求。
检查施工质量，作好与施工队伍的交接。
1.1.2、调试前的准备工作
电源检测：接通控制台总电源开关，检测交流电电源；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。
线路检查：检查各种接线是否正确。
用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0 .5M欧姆。
接地电阻测量：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应接地，保证可靠的的电气通路。
系统接地电阻应小于4欧姆。
1.1.3、摄像机的调试
闭合控制台、监视器电源开关、若设备指示灯亮，即可闭和摄像机电源，监视器屏幕上便会显示图像。
调节光圈（电动）及聚焦、，使图像清晰。
改变变焦镜头的焦距，并观察变焦过程中图像清晰度。
在摄像机的标准照度下进行图像的清晰度及抗干扰能力测试。
遥控云台，若摄像机静止和旋转过程中图像清晰度变化不大，则
认为摄像机工作正常。
1.1.4、云台调试
遥控云台，使其上下、左右转动到位，若转动过程中无噪音（噪
音应小于50DB、无抖动现象、电机不发热，则视为正常。
云台在大幅度转动时，如遇以下情况应及时处理。
摄像机、云台的尾线被拉紧。
转动过程中有阻挡物。
如：解码器、对讲器、探测器等是否阻挡了摄像机转动。
重点监视部位有逆光摄像情况。
1.1.5、整体调试
其内容包括如下几点：
功能检测：包括视频安防监控系统的监控范围、现场设备的接入率及完好率；
阵监控主机的切换、控制、编程、巡检、记录等功能；
对数字视频录像式监控系统还应检查主机死机记录、图像显示和
记录速度、图像质量、对前端设备的控制功能以及通信接口功能、远端联网功能等；
对数字硬盘录像监控系统除检测其记录速度外，还应检测记录的检索、回放等功能。
联网调试
在联网的情况下检测与其他子系统之间的联动功能。
联动功能检
测应包括与入侵报警系统、巡更管理系统、出入口控制系统、停车场管理系统等的联动控制功能。
1.2、防盗报警系统调试
1.2.1、防盗报警系统的调试主要是对下面几项功能进行检测：
探测器的盲区检测以及防动物功能检测；
探测器的防破坏功能检测应包括报警器的防拆报警功能，信号线
开路、短路报警
功能，电源线被剪的报警功能；
探测器灵敏度检测；
系统控制功能检测应包括系统的撤防、布防功能，关机报警功能，系统后备电源自动切换功能等；
系统通信功能检测应包括报警信息传输、报警响应功能；
现场设备的接入率及完好率测试；
系统的联动功能检测应包括报警信号对相关报答现场照明系统
的自动触发、对监控摄像机的自动启动、视频安防监视画面的自动调入，相关出入口的自动启闭，录像设备的自动启动等；
报警系统管理软件（含电子地图）功能检测；
报警信号联网上传功能的检测。
2、系统验收及验收标准
根据公安厅发布的安防行业标准，有关性能指标如下：
2.1、安全防盗、监控系统（安防工程）的验收包括以下内容：
系统工程的施工质量
系统的工程施工质量应按施工要求进行验收。
检查的项目和内容应符合附表1的规定。
系统质量的主观评价
此项评价可参照公安部制定的标准，即“五级操作制评分分级”（附表2）及“主观评价项目”（附表3）给出的标准和项目；
系统质量的主面评价方法和要求应符合下列规定：
主观评价应在摄像机标准照度下进行；
主观评价应彩符合国家标准的监视器。
黑白电视监视器的水平清晰
度尖高于450线，彩色电视机的水平清晰应高于300线；
观看距离应为荧光屏面高度的6倍，光线柔和；
评价人员应不少于五名，并包括专业人员和非专业人员。
评价人员应独立打分，联算术平均值为评价结果。
各主观评价项目的得分值均不应低于4分。
系统质量的客观评价
系统的质量客观测试应在摄像机的标准照度下进行，测试所用的仪器应有讲师合格证书。
系统清晰度、灰度等级可用综合测试卡进行抽测，抽查数不宜小于10%，其指标应符合有关规定。
当对主观评价的分级有争议时，可用仪器对系统的随机信噪比及各种信号的的干扰进行测试，其指标应符合有关规定。
附表1施工质量检查项目和内容。
