扩音对讲系统
扩音对讲系统在炼化厂区的应用与维护
扩音对讲系统在炼化厂区的应用与维护一、扩音对讲系统的应用扩音对讲系统是一种广泛应用于各个行业的通信设备，特别是在炼化厂区，其应用非常广泛。
以下是扩音对讲系统在炼化厂区的主要应用：1. 安全应急通知：炼化厂区是一个高风险的工作环境，常常发生各种意外事件，如火灾、泄漏、爆炸等。
扩音对讲系统可以通过广播方式快速通知所有人员进行紧急疏散和应急处理，帮助工作人员迅速做出反应，保障人员安全。
2. 生产调度通知：炼化厂区的生产工艺复杂，涉及到多个生产装置和工作区域。
通过扩音对讲系统，可以将生产调度信息及时准确地传达给相关人员，提高生产效率，确保工作计划顺利进行。
3. 会议和培训：炼化厂区需要定期进行会议和培训，扩音对讲系统可以提供多方通话的功能，方便组织人员进行信息交流和学习。
4. 监控及报警：炼化厂区通常需要对关键区域进行监控，如厂区入口、重要设备区域等。
扩音对讲系统可以与监控设备结合使用，实现语音监控和报警，提高安全防范能力。
二、扩音对讲系统的维护扩音对讲系统的正常运行对于炼化厂区的安全和生产至关重要，因此对其进行定期维护和保养非常重要。
以下是扩音对讲系统的维护工作内容：1. 定期检测和维修：定期对扩音对讲系统进行检测，包括对扩音器、麦克风、喇叭等设备进行检查，确保其正常工作，如有异常需要及时维修或更换设备。
2. 清洁和防尘：扩音对讲系统设备容易受到灰尘、污垢的影响，影响其声音传输和音量效果。
定期进行设备的清洁和防尘工作，确保设备正常工作。
3. 保护设备和线路：对设备和线路进行保护，避免受到物理损坏和电气故障的影响。
保持设备和线路的良好状态，提高系统的可靠性。
4. 更新软件和固件：定期检查系统软件和固件的版本，如果有新版本发布，及时更新，以提高系统的性能和安全性。
5. 备份和恢复：定期对扩音对讲系统的设置和数据进行备份，以防止意外数据丢失。
定期进行系统恢复测试，确保系统在丢失数据后能够正常恢复。
三、扩音对讲系统的注意事项在使用扩音对讲系统的过程中，需要注意以下事项：1. 技术培训：对于工作人员，特别是操作人员，需要进行相应的技术培训，熟练掌握扩音对讲系统的操作方法和应急处理流程。
扩音对讲系统原理解析
扩音对讲系统原理解析标题：扩音对讲系统原理解析摘要：扩音对讲系统是一种常见的音频传输技术，广泛应用于公共场所和会议室中。
本文将深入探讨扩音对讲系统的原理，包括其基本构成、工作原理和应用场景。
通过对扩音对讲系统的解析，我们能够更好地理解和利用这一技术。
引言：扩音对讲系统是一种应用广泛的音频传输技术，它可以将讲话人的声音放大并传输到整个场所。
无论是在公共场所举办大型活动，还是在会议室中进行讨论，扩音对讲系统都能够提供清晰、稳定的音频传输效果。
想要充分理解扩音对讲系统的工作原理，我们需要了解其基本构成、传输方式以及适用的应用场景。
一、基本构成：扩音对讲系统主要由以下几个组件构成：1. 扩音器：扩音器是扩音对讲系统中的核心组件，负责接收音频信号并将其放大。
扩音器通常由放大电路、扬声器和控制按钮组成。
用户可以通过控制按钮来调节音量和音质。
2. 传输介质：扩音对讲系统使用的传输介质可以是有线或无线的。
有线传输介质使用电缆将音频信号传输到各个扩音器，而无线传输介质则通过无线电波将音频信号传输到接收器。
3. 接收器：接收器是扩音对讲系统的接收端，负责接收并播放来自扩音器的音频信号。
接收器通常具有扩音器相同的控制按钮，用户可以根据需要调节音量和音质。
二、工作原理：扩音对讲系统的工作原理可以简单地描述为以下几个步骤：1. 音频输入：在扩音对讲系统中，音频信号可以来自不同的音源，如话筒、麦克风或音乐播放器。
这些音频信号首先通过扩音器的输入端口进入系统。
2. 信号放大：一旦音频信号进入扩音器，它就会经过放大电路进行放大。
放大后的信号将具有足够的能量以适应特定的场所或应用需求。
3. 传输：放大后的音频信号可以通过有线或无线传输介质传输到不同的扩音器或接收器。
有线传输介质通过电缆传输音频信号，而无线传输介质则通过无线电波进行传输。
4. 接收和播放：在接收器端，音频信号被接收并传送到扬声器进行播放。
接收器上的控制按钮可以调节音量和音质，以满足用户的需求。
有主机、无主机扩音对讲指令调度广播-系统方案比较
“有主机、无主机扩音对讲指令调度广播-系统方案比较”在这个信息化迅速发展的时代，企业、学校、医院等场合对通讯设备的需求日益增长。
扩音对讲指令调度广播系统作为其中一种重要的通讯方式，其性能和稳定性成为考量的重要因素。
本文将从有主机和无主机两种系统方案进行比较，分析各自的优缺点，以帮助您做出更明智的选择。
一、有主机扩音对讲指令调度广播系统1.系统组成有主机扩音对讲指令调度广播系统主要由主机、分机、传输线路和扩音设备组成。
主机负责信号的接收、处理和发送，分机负责接收主机指令并进行相应操作，传输线路连接主机和分机，扩音设备负责将声音放大。
2.优点（1）稳定性：有主机系统在信号传输过程中，主机对信号进行处理，降低了信号干扰的可能性，提高了系统的稳定性。
（2）可靠性：有主机系统采用有线传输，减少了无线信号干扰，提高了系统的可靠性。
（3）功能丰富：有主机系统可以实现多种功能，如语音对讲、广播、录音、监听等，满足不同场合的需求。
3.缺点（1）布线复杂：有主机系统需要铺设大量的传输线路，布线复杂，施工难度较大。
（2）成本较高：有主机系统的设备成本和施工成本相对较高，对预算有限的项目来说可能是个负担。
二、无主机扩音对讲指令调度广播系统1.系统组成无主机扩音对讲指令调度广播系统主要由分机、传输线路和扩音设备组成。
分机负责接收指令并进行相应操作，传输线路连接分机，扩音设备负责将声音放大。
2.优点（1）布线简单：无主机系统采用无线传输，无需铺设大量传输线路，布线简单，施工方便。
（2）成本较低：无主机系统的设备成本和施工成本相对较低，适用于预算有限的项目。
（3）扩展性强：无主机系统可以随时添加分机，扩展性强，方便后续升级和扩展。
3.缺点（1）稳定性较差：无主机系统采用无线传输，容易受到信号干扰，稳定性相对较差。
（2）功能有限：无主机系统主要实现语音对讲和广播功能，功能相对有限。
三、方案比较1.稳定性：有主机系统稳定性较好，适用于对稳定性要求较高的场合；无主机系统稳定性较差，适用于对稳定性要求较低的场合。

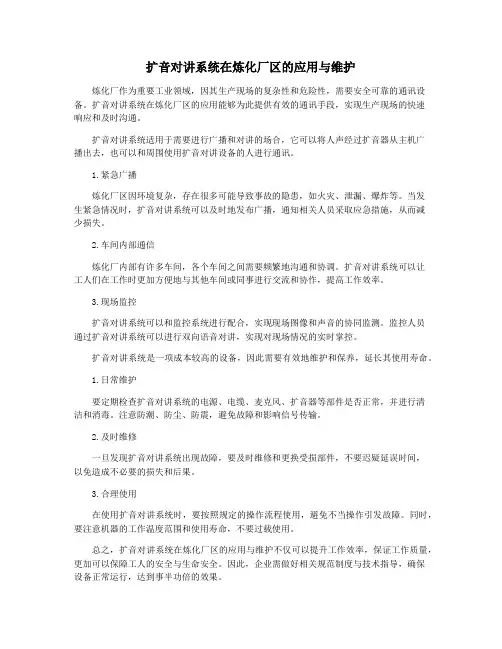

扩音对讲系统在炼化厂区的应用与维护
扩音对讲系统在炼化厂区的应用与维护炼化厂作为重要工业领域，因其生产现场的复杂性和危险性，需要安全可靠的通讯设备。
扩音对讲系统在炼化厂区的应用能够为此提供有效的通讯手段，实现生产现场的快速响应和及时沟通。
扩音对讲系统适用于需要进行广播和对讲的场合，它可以将人声经过扩音器从主机广播出去，也可以和周围使用扩音对讲设备的人进行通讯。
1.紧急广播炼化厂区因环境复杂，存在很多可能导致事故的隐患，如火灾、泄漏、爆炸等。
当发生紧急情况时，扩音对讲系统可以及时地发布广播，通知相关人员采取应急措施，从而减少损失。
2.车间内部通信炼化厂内部有许多车间，各个车间之间需要频繁地沟通和协调。
扩音对讲系统可以让工人们在工作时更加方便地与其他车间或同事进行交流和协作，提高工作效率。
3.现场监控扩音对讲系统可以和监控系统进行配合，实现现场图像和声音的协同监测。
监控人员通过扩音对讲系统可以进行双向语音对讲，实现对现场情况的实时掌控。
扩音对讲系统是一项成本较高的设备，因此需要有效地维护和保养，延长其使用寿命。
1.日常维护要定期检查扩音对讲系统的电源、电缆、麦克风、扩音器等部件是否正常，并进行清洁和消毒。
注意防潮、防尘、防震，避免故障和影响信号传输。
2.及时维修一旦发现扩音对讲系统出现故障，要及时维修和更换受损部件，不要迟疑延误时间，以免造成不必要的损失和后果。
3.合理使用在使用扩音对讲系统时，要按照规定的操作流程使用，避免不当操作引发故障。
同时，要注意机器的工作温度范围和使用寿命，不要过载使用。
总之，扩音对讲系统在炼化厂区的应用与维护不仅可以提升工作效率，保证工作质量，更加可以保障工人的安全与生命安全。
因此，企业需做好相关规范制度与技术指导，确保设备正常运行，达到事半功倍的效果。
有主机、无主机扩音对讲指令调度广播系统方案比较
有主机、无主机扩音对讲指令调度广播系统方案比较想象一下，你在一个大型活动现场，需要同时对多个区域进行指令调度和广播，这时候，选择合适的扩音对讲系统就显得尤为重要。
今天，我就来给大家详细比较一下有主机和无主机扩音对讲指令调度广播系统。
先来说说有主机系统。
这个系统就像一个大脑，指挥着整个广播网络。
它有一个中央控制器，所有信号都通过这个控制器来进行分配和调度。
优点很明显，是稳定。
因为有主机系统采用了成熟的技术，运行起来非常稳定，不会出现突然中断的情况。
是功能强大。
主机系统可以轻松实现多路广播，还可以进行分区控制，满足不同区域的需求。
举个例子，比如在一场大型运动会中，有主机系统可以实时将主席台的讲话、裁判的指令以及现场解说等声音，分别传送到各个区域。
而且，这种系统还可以实现远程控制，你甚至可以在办公室里对现场广播进行操作。
看看无主机系统。
这个系统就像一个分布式网络，没有中央控制器，每个扩音设备都可以独立工作。
这种系统的优点在于灵活性强。
因为没有中央控制器的限制，你可以根据现场需求，自由搭配各个扩音设备。
而且，无主机系统安装简单，不需要复杂的布线。
举个例子，比如在一个大型商场，你需要在不同的楼层安装扩音设备。
使用无主机系统，你可以根据每个楼层的需要，自由搭配扩音设备，而不必担心中央控制器的能力是否足够。
但是，无主机系统也有它的不足之处。
是稳定性相对较差。
因为没有中央控制器，一旦某个扩音设备出现故障，可能会影响到整个系统的正常运行。
是功能相对有限。
无主机系统通常只能实现简单的广播功能，无法进行复杂的分区控制和远程操作。
那么，具体到实际应用中，我们应该如何选择呢？而如果你所在的场景对灵活性有更高的需求，比如商业综合体、旅游景点等，那么无主机系统可能更适合你。
它能够根据现场需求灵活调整，让你在管理和操作上更加便捷。
当然，这只是一个大致的参考。
在实际选择时，你还需要考虑其他因素，比如成本、安装难度、后期维护等。
这里我可以给你提供一个简单的决策流程：1.分析你的需求，确定你需要的广播系统类型（有主机或无主机）。
(无主机型)扩音对讲系统技术规格书
扩音对讲系统技术规格书项目名称：XXXXXX工程子项名称：扩音对讲系统项目编号：目录目录 (2)一、总则 (3)二、投标方责任 (4)三、供货范围 (4)四、相关规范和标准 (5)五、技术要求 (5)1、系统组成 (5)2、选用设备的技术参数 (7)1）扩音对讲系统主机 (7)2）消防报警信号发生器/16路网络报警信号发生器（选配） (9)3）中心管理主机 (9)4）区域管理主机 (11)5）防爆扩音话站 (11)6）防爆扬声器/防爆扬声器带光提示（选配） (12)7）桌面型扩音话站 (13)8）壁挂式话站 (14)9）线路中继分支器 (15)10）防爆转接盒 (15)11）光端机 (16)12）扩音对讲管理平台 (16)一、总则1.本技术规范书适用于XXXX工程的扩音对讲系统提出了技术及相关方面的要求，它包括功能设计、设备结构、性能和制造、系统设计、包装、运输、安装、接线、调试、试验等方面的最基本的技术要求。
2.本技术规范书中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引用有关制造标准和条文，但投标方仍应提供符合本规范书和国家、行业最新标准的优质产品。
3.如果投标方没有以书面形式对本规范书的条文提出异议，则招标方认为投标方提供的设备完全符合本规范书的要求。
如有异议，均应在投标书中以加以详细描述并附偏差表。
4.在合同签订后，招标方有权因规程、规范和标准等发生变化而提出补充要求，具体内容由供、需双方共同商定。
5.投标方提供的文件，包括图纸、计算、说明、使用手册等，均应使用我国国家法定计量单位制。
所有文件、工程图纸及相互通讯，均应使用中文。
另有约定的除外。
6.投标方对整套设备系统负有全责，即包括分包（或采购）的产品。
确定分包（或采购）产品的制造商须征得招标方的认可。
7.本技术规范书经买、卖双方确定后作为订货合同的附件，与合同正文具有同等法律效力。
8.投标方提供的扩音对讲系统设备应有在煤化、石化等行业成功运行的业绩，并提供相应的业绩表及所使用的对讲点规模。
[教学]有主机、无主机扩音对讲指令调度广播系统方案
![[教学]有主机、无主机扩音对讲指令调度广播系统方案](https://img.taocdn.com/s3/m/163009c5250c844769eae009581b6bd97f19bc3d.png)
输煤生产现场通信技术方案比较用户需要分析输煤现场生产环境比较恶劣，具有潮湿、粉尘、高噪音，气体爆炸危险等特点，因而现场内通讯系统的选择一定要适合现场环境要求以及生产过程中生产、安全管理对通讯系统的需要，因而选择一合适的通信系统非常重要，现就目前国内工业企业使用的主流内部扩音呼叫通信系统做一简要的比较，希望对用户选择提供参考。
扩音对讲系统特点分析目前国内在石化、冶金、电力、洗煤、煤化工等行业，经常使用的具有广播对讲功能的内部通信系统主要有无主机扩音对讲系统和程控指令调度广播系统.见提供的CAD附图1.无主机扩音对讲系统1.1 系统特点无主机扩音对讲系统是原于美国GTC公司的一套具有广播和对讲功能的厂区内部通信系统,在石油、化工、电力、洗煤、煤化工有着广泛的应用，其系统特点为：1.系统不需要主机，系统连接采用总线式连接，系统具有广播和对讲功能，对于现场广播的最大特点是一呼百应，每个话站均具有广播和对讲功能，多通道系统5对现场人员可同时实现通话互不干扰，并且在同一通道可多人同时听讲（最多6人），系统内不能实现对终端话站的点呼和组呼。
2.每个话站具有呼叫按钮，按下呼叫按钮即可对系统进行广播呼叫，松开呼叫按钮即可在指定通道双方通话，而且每个话站均具有该功能。
使用方法简单直接。
3.每个话站具有独立电源和功放，系统内话站广播和通话不需要主机控制，采用集中供电，具有音量调整和侧音调整功能，系统可靠，维护简单，系统电缆采用双屏对绞专用电缆，适用于现场恶劣环境。
4.总线式配线方式，集中供电，系统配线简单，系统扩容移机方便.5.终端设备的的防腐、防护、气体防爆性能及安装方式均能满足要求。
6.辅助功能根据需要，配置电话接入、语音警报、分区合并控制装置，实现外线用户对现场的广播对讲（扩音对讲系统终端不能对外线进行呼叫对讲）、与火灾报警系统、系统故障等连锁报警以及不同区域的全呼，组呼和点呼功能。
1.2 系统简介另见:无主机式扩音呼叫系统技术方案2.有主机式程控指令调度广播系统2.1 系统特点程控指令调度广播系统是在程控调度系统的基础上，借助于调度机的部分功能和具有广播功能的扩音电话机组成的通信系统。
2扩音对讲系统技术方案设计
第一章概述目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。
科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。
急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。
我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。
可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。
组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。
还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。
如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。
最大程度减少灾害救援过程中的次生影响。
第二章系统选型及功能特点1、方案拓扑图2、系统组成全厂设置一套无主机型扩音对讲系统，采用分散放大扩音方式。
系统由合并分离设备、主控话站、分控话站、防爆中继器、供电单元、以及设置在各装置区的前端话站和各类扬声器组成。
按XXX工程具体情况说明3、系统功能特点（1）基本功能1）中心主机的功能a.中心主机紧急广播功能紧急情况下，中心主机能够实现对系统内的所有话站进行全体广播、分组广播、定点广播b.中心主机的呼叫功能正常调度时，中心主机能够实现对系统内的所有话站进行全体呼叫、分组呼叫、定点呼叫c.中心主机的监控功能中心主机能够监控系统内所有话站的状态并直观显示d.中心主机的受话功能中心主机能够接受系统内任意话站的一键呼叫2）区域主机的功能a.区域主机紧急广播功能紧急情况下，区域主机能够实现对本区域内的所有话站进行全体广播、定点广播b.区域主机的呼叫功能正常调度时，区域主机能够实现对区域内的所有话站进行全体呼叫、定点呼叫c.区域主机的监控功能区域主机能够监控本区域内所有话站的状态并直观显示d.区域主机的受话功能区域主机能够接受系统内任意话站的一键呼叫3）话站功能a.话站的群组寻呼功能各话站能够对本区域内的话站进行呼叫，受话人可在离自己最近的话站提起话筒进行通话b.话站的点对点呼叫功能话站通过数字按键输入被呼叫的话站，实现点对点的呼叫、对讲，减少大范围的频繁呼叫对生产效率、生产秩序的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扩音对讲系统
一、BAHZ-1型无主机防爆扩音对讲话站
BAHZ-1型无主机防爆扩音对讲话站
适用范围：
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
温度组别：T1-T6
户内、户外（IP54）
产品特点及功能
BAHZ-1型话站不用主机可自成扩音对讲网络，话站之间为总线挂靠
的接线方式，系统最大容量可连续接40台话站。
话机底部设有进出线
口，不用接线盒可直接将话站入网。
话站设计5条绳路，可以有5对话
站通话互不干扰。
该话站设计的技术参数和安装尺寸，完全和美国的
GAI-TRONIS CORPORATION 7805-001防爆扩音对讲话站兼容、互换。
主要技术参数
无主机防爆扩音对讲话站ⅡC级连接示意
二、ZJ-1型无主机扩音对讲室内话站
ZJ-1型无主机扩音对讲室内话站
适用范围：Array爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
温度组别：T1-T6
户内、户外（IP54）
ZJ-1型无主机扩音对讲室内话站是BAKW-1
型无主机防爆扩音对讲系统的配套话站，该话站
外壳采用BAS塑料制造，黑白分明造型美观大
方。
面板设置有扩音呼叫按钮、绳路转换开关及
音量调节器，内至0.2W扬声器和外接15W扬声
器并联，也可根据用户对面板功能的需求制造。
KYDJ-1-型无主机扩音对讲话站
KYDJ-1型无主机扩音对讲室内话站是BAKW-1型无主机防爆
扩音对讲系统的配套话站，外壳采用钢板制成表面喷塑。
也可单
独组成通讯网络，话站之间为总线挂靠的接线方式，系统最大容
量可连续接40台话站。
话机底部设有进出线口，不用接线盒可
直接将话站入网。
话站设计单绳路（或5条绳路，可以有5对话
站通话互不干扰）。
该话站设计的技术参数和安装尺寸，完全和
美国的GAI-TRONIS CORPORATION 7805-001防爆扩音对讲话
站兼容、互换。
主要技术参数
三、BAYS-□型防爆场声器
BAYS-□型防爆场声器主要技术参数
BAYS-1外形及安装尺寸
BAYS-2外形及安装尺寸
四、FYFC-1型防雨防尘箱
FYFC-1型防雨防尘箱主要是为BAHZ-1型无主机防爆扩音对讲话站及防爆电话配套用的箱体，扩音对讲话站在户外使用时应安装在防雨防尘箱内。
箱体采用钢板制成，外表塑料喷涂、外型美观大方。
防爆监控系统
一、防爆护罩
YHT100A隔爆摄像仪防护罩
防爆型式ExdII c T6(H2)
供电电压AC220V
工作电流<200mA
环境温度-20℃~+40℃
外形尺寸460x180x190 mm
内径尺寸260x70x90 mm
重量13kg
特点全不锈钢、防腐、防尘、防水、可装变焦镜头
二、防爆云台
YHB25隔爆电动云台
防爆型式ExdII c T6(H2)
最大负载能力25kg
旋转角度水平270º、俯仰±45º
供电电压AC220V / AC24V
工作电流< 200mA / 1A
环境温度-20℃~+60℃
外形尺寸380x240x370 mm
重量25kg
特点全不锈钢、防腐、防尘、防水、旁侧式
三、防爆解码箱
KJ2028E隔爆解码控制器盒
防爆型式Ex dII c T6(H2)
控制容量12个开关量
信号接口RS485 / 9600bps
控制云台电压AC220V / AC24V
控制CCD电压AC220V / AC24V / DC12V 控制镜头电压DC7.5V
外形尺寸370x320x140 mm（I型）350x270x120 mm （II型）
内腔尺寸250x220x110 mm （I型）230x170x85 mm （II型）
环境温度-20℃~ +60℃
重量19kg（I型）/ 17kg（II型）
作用用于主控制器与终端监控设备的信号转换。
