真空断路器使用及维护说明
西门子３ＡＨ3真空断路器、SIEMENS３ＡＨ3真空断路器
技术参数：
品牌：西门子真空断路器
型号：3AH3
极数：3
额定绝缘电压：2000
功能：３ＡＨ3用于切合大容量负载免维护型断路器。
３ＡＨ3— 免维护断路器，用于高断路能力，电压范围在 7.2 kv 和 36 kv 之间。它具有 10000次操作周期的使用寿命。
原理：该断路器开断容量大，并能够进行切合操作10000次且免维护，是适用于发电机和工业场合的理想断路器。3AH3标准型真空断路器可以用在短路电流高达72KA，额定电压高达40.5KV的发电机和工业系统中；满足IEC标准中的试验规范。
3AH真空断路器由上海西门子开关有限公司严格按照ISO9002质量保证体系的要求控制原材料的采购、生产和检验。
断路器的真空灭弧室采用一次封排技术制造，触头材料为Cr-Cu合金，经电弧冶炼而成。触头采用先进的设计形状和结构，具有极高的耐电弧能力和很小的弧压降。因此，在保证开断额定短路电流的前提下，灭弧室的体积可以具有较小的尺寸。西门子的这种新型真空灭弧室，还具有截流值小的特点。因此，断路器在开断变压器等一类感性负载时，不会出现危害的操作过电压，真空灭弧室与弹簧操动的优良机械特性配合，还使3AH真空断路器能够多次成功地合、分电容器组，而不会出现重燃过电压。断路器的操动机构采用弹簧储能，可以手动储能，也可以电动储能。在该机构中各个零部件都是经过精密加工，装配而成。而且，关键部件和材料用特殊的工艺制造。这样，确保了整个操动机构具有很小的摩擦力，各零件之间配合精确，动作可靠。
真空断路器作用：
（1）正常工作状态时的分合闸操作（控制用）；
（2）故障状态时的保护操作（保护用）；
断路器－互感器－继电保护；
负荷开关－熔断器保护；
（3）设备的隔离；
３ＡＨ断路器适用于：
快速负荷转移、同步；
自动重新合闸电流达到 31.5 KA；
以恢复电压非常高的上升初始速度断开短路电流；
电机和发电机的开关；
变压器和电抗器的开关；
高架线路和电缆的开关；
电容器的开关； 电弧炉的开关；
滤波电路的开关。
真空断路器灭弧室基本结构和原理
真空断路器的灭弧室每一只为不可拆卸的整体，动、静能为分别焊在动、静导电杆上。静导电杆焊在法兰盘上，动导电杆上焊一波纹管，在导向套内运行。波纹管及导向套焊在下法兰盘上，由瓷柱支撑的金属圆筒屏蔽在动静触头外面，再与玻璃外壳形成密封的腔体，该腔体经过抽真空，真空度一般在10-6pa以上。当合、分闸操作时，动导电杆上下运动，波纹管被压缩或拉伸，使真空灭弧室的真空度得到保持。
在真空中由于气体分子的平均自由行程很大，气体不容易产生游离，真空的绝缘强度比大气的绝缘强度要高得多。当开关分闸时，触头间产生电弧，触头表面在高温下挥发出金属蒸汽，由于触头设计为特殊形状，在电流通过产生磁场，电弧在此磁场力的作用下，沿触头表面切线方向快速运动，在金属圆筒（即屏蔽罩）上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。
在此讨论一断路器故障及下主要的真空其处理方法。
1真空泡真空度降低
1.1故障现象
真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。
1.2原因分析
真空度降低的主要原因有以下几点：
(1)真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点；
(2)真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点；
(3)真空断路器如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响开关的同期、弹跳、超行程等特性，使真空度降低的速度加快。
1.3故障危害
真空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降，严重时会引起开关爆炸。
1.4处理方法
(1)在进行断路器定期停电检修时，须使用真空测试仪对真空泡进行真空度的定性测试，确保真空泡具有一定的真空度；
(2)当真空度降低时，必须更换真空泡，或更换真空断路器，并做好行程、同期、弹跳等特性试验。
2真空断路器分闸失灵
2.1故障现象
根据故障原因的不同，存在如下故障现象：
(1)断路器远方遥控分闸分不下来；
(2)就地手动分闸分不下来；
(3)事故时继电保护动作，但断路器分不下来。
2.2原因分析
(1)分闸操作回路断线；
(2)分闸线圈断线；
(3)操作电源电压降低；
(4)分闸线圈电阻增加，分闸力降低； (5)分闸机构变形，分闸时存在卡涩现象，分闸力降低；
(6)分闸机构变形严重，分闸时卡死。
2.3故障危害
如果分闸失灵发生在事故时，将会导致事故越级，扩大事故范围。
2.4处理方法
(1)检查分闸回路是否断线；
(2)检查分闸线圈是否断线；
(3)测量分闸线圈电阻值是否合格；
(4)检查分闸机构是否变形；
(5)检查操作电压是否正常；
2.5预防措施
运行人员若发现分合闸指示灯不亮，应及时通知电气检修人员检查分合闸回路是否断线；检修人员在停电检修时应注意测量分闸线圈的电阻；必须进行低电压分合闸试验，以保证断路器性能可靠。
3 弹簧操作机构合闸储能回路故障
3.1故障现象
(1)合闸后无法实现分闸操作；
(2)储能电机运转不停止，甚至导致电机线圈过热损坏。
3.2原因分析
(1)行程开关安装位置偏下，致使合闸弹簧尚未储能完毕，行程开关触点已经转换完毕，切断了电机电源，弹簧所储能量不够分闸操作；
(2)行程开关安装位置偏上，致使合闸弹簧储能完毕后，行程开关触点还没有得到转换，储能电机仍处于工作状态；
(3)行程开关损坏，储能电机不能停止运转。
3.3故障危害
在合闸储能不到位的情况下，若线路发生事故，而断路器拒分闸，将会导致事故越级，扩大事故范围；如储能电机损坏，则真空开关无法实现分合闸。
3.4处理方法
(1)调整行程开关位置，实现电机准确断电；
(2)如行程开关损坏，应及时更换。
3.5预防措施
运行人员在倒闸操作时，应注意观察合闸储能指示灯，以判断合闸储能情况；检修人员在检修工作结束后，应就地进行2次分合闸操作，以确定断路器处于良好状态。
4分合闸不同期、弹跳数值大
4.1故障现象
此故障为隐性故障，必须通过特性测试仪的测量才能得出有关数据。
4.2原因分析
(1)断路器本体机械性能较差，多次操作后，由于机械原因导致不同期、弹跳数值偏大；
(2)分体式断路器由于操作杆距离较大，分闸力传到触头时，各相之间存在偏差，导致不同期、弹跳数值偏大。
4.3故障危害
如果不同期或弹跳大，都会严重影响真空断路器开断过电流的能力，影响断路器的寿命，严重时能引起断路器爆炸。由于此故障为隐性故障，所以危险程度更大。
4.4处理方法
(1)在保证行程、超行程的前提下，通过调整三相绝缘拉杆的长度使同期、弹跳测试数据在合格范围内； (2)如果通过调整无法实现，则必须更换数据不合格相的真空泡，并重新调整到数据合格。
4.5预防措施
由于分体式真空断路器存在诸多故障隐患，在更换断路器时应使用一体式真空断路器；定期检修工作时须使用特性测试仪进行有关特性测试，及时发现问题解决问题。
结束语
真空断路器已经得到广泛的使用，而各厂家的真空断路器在机构上也不尽相同，而且，真空断路器的故障，如真空度降低、分合闸不同期、弹跳大等多为隐性故障，所以，进行检修工作时需使用有关的科学仪器进行测试、测量，用实际数据来说明问题，也用实际数据来证明和解决问题，这样才能使人信服并且切实把真空断路器维护好。
真空断路器灭弧室检测的重要性
随着近几年我国配电系统“无油化”改造的顺利实施，真空断路器的应用越来越广泛。真空断路器的核心部分是灭弧室，是以真空条件作为其工作基础的。因此，其真空度将直接影响到电力系统的运行安全性。
真空开关较之油开关而言，它具有开断容量大，灭弧性能好，机械寿命长，运行维护量小，检修量小，检修周期长等特点，虽然真空开关缺陷率和故障率较低，但较突出的问题是真空泡的真空度检测问题，它不象油开关，SF6开关那样容易检查其介质量。有些真空开关在运行过程中其真空灭弧室含有不同程度的泄露，有的在寿命范围内就可能泄露到无法正常开断的地步。系统中有报道称，因真空泡真空度达不到要求，而引起开关爆炸，造成三相短路，酿成重大事故等。因此，对真空泡真空度的检测必须引起高度重视。
真空断路器灭弧室基本测试方法
1、传统方法：工频耐压法，即真空开关处于切断状态下，在动静触头之间施加一定的电压，检测泄露电流的大小或观察灭弧室内的放电现象，由此推断真空度的好坏。这种方法的优点是方法简单，其缺点是，只能定性检测真空度的好坏，而且由于施加的电压不高，真空度在10-5—10-3pa之间无法分辨，即耐压法的实验结果基本是一样的，所以无法合理地判断发展性泄露（即同一个真空开关和上次相比有多大程度的泄露）。这种方法只能粗略地判断其真空度严重劣化的灭弧室，属定质检测。
2、近年研发成果：励磁放电、电离电荷采样原理，属定性定量检测。
对五防联锁功能的要求
五防联锁对防止误操作，减少人为事故，提高运行可靠性起到很大的作用。五防功能，指的是可以防止五种类型的电气误操作，这五种防误操作功能是：
a)防止误分、误合断路器。
b)防止带负荷合上或分断隔离开关(或隔离插头)。
c)防止带电操合接地开关或挂接地线--此功能涉及系统人为短路接地或人身生命安全，故定为强制性联锁。它要求：①当断路器或上下隔离开关处于合闹时，接地开关绝不能被操合；②只有当接地开关合闸之后，柜体的后门和下前门才能被打开，才可能挂夹临时性接地线。这通常采用机械联锁方式，使得ａ．隔离开关处于打开位置接地开关才能操台；ｂ．随之前、后门才能开启挂接临时接地线。作为辅助措施，可在前、后门上加设高压带电显示装置作警示。
d)防止带有临时接地线或接地开关合闹时送电--此项也是强制性的，目的是保证系统和人身的安全。
e)防止误入带电间隔--亦是强制性的，以保人身安全。
ZW32-12真空断路器详细说明书
1
ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器
1. 概述
ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义
3. 使用条件
正常使用条件
a) 周围空气温度: -40℃～+40℃；
b) 海拔高度: 不超过2000m;
c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；
e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；
f) 污秽等级:Ⅲ级。
特殊使用条件
断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，
并取得一致的意见。
如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数
断路器主要技术参数 3
断路器装配调整参数
CTB弹簧操动机构主要技术参数 4
带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求
5. 断路器结构特点
断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
10KV真空断路器运行维护及处理建议
１０ｋＶ真空断路器运行维护及处理建议
李能华南涧供电有限公司
【摘要】在１０ｋＶ真空断路器的运行维护中，为及时发现真空泡、操作机构等缺陷，一般需要在停电的情况下，结合大小修、预防性试验等工作才能进行。由于周期较长，难以及时有效发现缺陷。因此，进行有效地巡视及运行在线监控等手段极其重要，可避免由于断路器自身缺陷造成的误动、拒动等，并能及时发现缺陷。
【关键词】断路器故障处理
真空断路器并非免维性设备，，它在额定短路电流开断次数，或机械操作次数接近规定的次数后，必须进行维护。如果真空断路器带有严重缺陷，容易造成越级保护动作，导致事故升级。断路器的运行维护通常包括大修、小修、预防性试验以及日常巡视等。如按照规程上的时间要求（一般为３～５年），很难及时发现断路器灭弧室缺陷的故障。
一、真空断路器的操作要点１．断路器操作的注意事项。（１）断路器操作前应先检查控制回路、辅助回路、控制电源（气源）或液压回路均正常，储能机构已储能，即具备运行操作条件。（２）操作中应同时监视有关电压、电流、功率等表计的指示及红绿灯的变化，操作把手不宜返回太快。（３）长期停运的断路器，在正式执行操作前应在不带电的情况下通过远方控制方式进行试操作２～３次，确认无异常后方能按操作票拟定的方式操作。（４）断路器经检修恢复运行，操作前应检查检修中为保证人身安全所设置的措施（如接地线等）是否全部拆除，防误闭锁装置是否正常。
２．断路器故障时的操作要求。（１）断路器的实际短路开断容量接近于运行地点的短路容量时，在短路故障开断后禁止强送，并应退出自动重合闸等相关保护。（２）分相操作的断路器操作时，如发生非全相合闸时，应立即将已合上相拉开，重新操作合闸一次，如仍不正常，则应拉开合上相并切断该断路器的控制电源，查明原因。（３）分相操作的断路器操作时，发生非全相分闸时，应立即切断控制电源，手动操作将拒动相分闸，查明原因。
二、故障实例分析笔者对公司１０ｋＶ高压配电室内发生的一起１０ｋＶ真空断路器灭弧室漏气、断路器卡滞的实际情况进行分析，及时发现设备缺陷，防止由于设备故障原因而造成带电误操作事故的发生。
ZW32-12F T630-20 户外交流高压真空分界断路器 说明书
ZW32-12F/T630-20
户外交流高压真空分界断路器
使用说明书浙江乐清巨控电气技术服务电话：133358709160577-628929691一、产品概述ZW32-12F型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。二、功能特点自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器合分闸。三、使用环境条件1)海拔高度：≤2000米2)环境温度：户外-30℃~+55℃最高年平均气温20℃最高日平均气温30℃3)相对湿度：95%（25℃）4)抗震能力：地面水平加速度0.3g地面垂直加速度0.15g5）地震烈度：7度6)最大日温差：25℃7)日照强度(风速0.5m/s时)：0.1W/cm28)最大风速：34m/s9)最大覆冰厚度：10mm10)安装位置：户外、10kV架空线路用户责任分界点处。11）接地方式：中性点不接地、经消弧线圈接地及低电阻接地。四、产品型号及含义
ZW32-12真空断路器详细说明书 2
ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器
1. 概述
ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC
60056《高压交流断路器》等标准。
2. 型号及含义
3. 使用条件
正常使用条件
a) 周围空气温度: -40℃～+40℃；
b) 海拔高度: 不超过2000m;
c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；
e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；
f) 污秽等级:Ⅲ级。
特殊使用条件
断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，
并取得一致的意见。
如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数
断路器主要技术参数
断路器装配调整参数
CTB弹簧操动机构主要技术参数
带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求
5. 断路器结构特点
断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

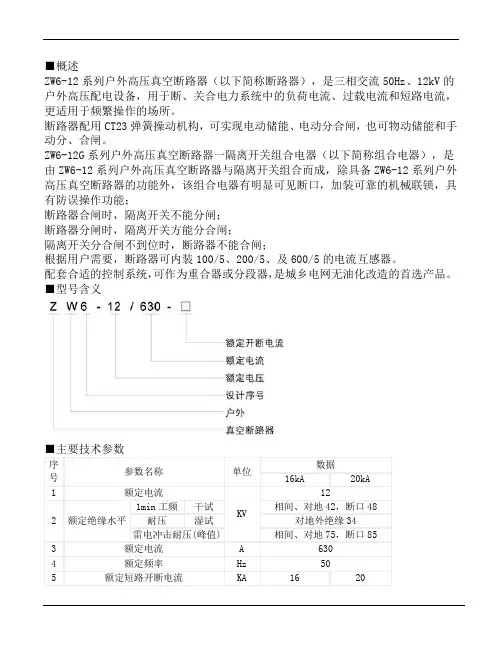

ZW6-12G真空断路器使用说明书
■概述
ZW6-12系列户外高压真空断路器（以下简称断路器），是三相交流50Hz、12kV的户外高压配电设备，用于断、关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。
断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可物动储能和手动分、合闸。
ZW6-12G系列户外高压真空断路器一隔离开关组合电器（以下简称组合电器），是由ZW6-12系列户外高压真空断路器与隔离开关组合而成，除具备ZW6-12系列户外高压真空断路器的功能外，该组合电器有明显可见断口，加装可靠的机械联锁，具有防误操作功能；
断路器合闸时，隔离开关不能分闸；
断路器分闸时，隔离开关方能分合闸；
隔离开关分合闸不到位时，断路器不能合闸；
根据用户需要，断路器可内装100/5、200/5、及600/5的电流互感器。
配套合适的控制系统，可作为重合器或分段器，是城乡电网无油化改造的首选产品。
■型号含义
■主要技术参数
序号 参数名称 单位 数据
16kA 20kA
1 额定电流
KV 12
2 额定绝缘水平 1min工频 干试 相间、对地42，断口48
耐压 湿试 对地外绝缘34
雷电冲击耐压(峰值) 相间、对地75，断口85
3 额定电流 A 630
4 额定频率 Hz 50
5 额定短路开断电流 KA 16 20
6 额定关合电流(峰值) 40 50
7 额定峰值耐受电流 40 50
8 4s额定短时耐受电流 16 20
9 操作顺序 分—0.3s—合分—180s—合分
10 合闸时间/分闸时间 ms ≤100/≤60
11 额定短路开断电流开断次数 次 30
12 机械寿命 10000
13 控制回路及辅助回路1min工频耐压 V 2000
14 额定操作电压及辅助回路额定电压 DC220；AC220
15 过电流脱扣器 额定电流 A 5
人民电器 ZN73-12(VS1)型户内高压交流真空断路器 产品说明书
概述
使用环境条件ZN73-12户内高压交流真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12kV的户内装置，
适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂设备及变电站电气设施
的保护和控制之用。
断路器符合GB/T 1984、JB3855、GB/T 11022等国家标准及有关规定。
型号及其含义Z N 73 - 12 / □ - □
额定短路开断电流(kA)
额定电流(A)
额定电压(kV)
设计序号
户内
真空断路器
1、 周围空气温度：上限不超过+40℃；下限不低于-10℃;
2、海拔：海拔高度不超过1000m；
3、湿度：相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于
2.2×10-3MPa，月平均值不大于1.8×10-3MPa。在高湿度期内温度急降时，允许有凝露。
4、地震烈度：地震烈度不超过8度；
5、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
6、使用场所无经常性剧烈振动。
注：用户若需超上述正常使用条件的断路器，可与我公司协商订制。ZN73-12(VS1)
户内高压交流真空断路器
084
V2
21
31413833181917151321123914V3-+TQ
QF3414526272823242221224
KO24S24464748454
+KO33135161718131412111234363738353282389753113044629
3534361434837S1
413323312113V1
M--423424322214HQ+Y9Y7Y8V4+-R1Y12524262044272
1045
47主要技术参数
12
型 号额定电压 kV
额定频率Hz
额定绝
缘水平
额定操作顺序
主回路电阻 mΩ
机械寿命 次
ZN73-12/630-20
ZN73-12/1250-20
ZN73-12/1250-31.5
ZN73-12/1600-31.5
ZN73-12/2000-31.5
ZN63A(VS1)型系列户内真空断路器安装使用说明书
说 明
本产品的正常运行是建立在正确使用、安装及维护的基础上，断路器运行应在其铭牌规定的参数以内运行，用户应认真阅读本手册并严格按要求使用。
1概述
1.1产品的型号及意义
（说明：ZN63A型系列真空断路器为行业标准号即VS1真空断路器）
1.2产品的主要用途和适用范围、环境条件
1.2.1 ZN63A (VSl)型户内真空断路器（以下简称断路器）是额定电压12kV、交流50Hz的户内开关设备元件，产品符合GB1984-89《交流高压断路器》、JB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-2000《12kV一40.5kV高压真空断路器订货技术条件》及IEC56·694等标准的规定。产品采用CAD辅助设计动态模拟分析，使产品无论在任何条件均保持良好的运行状态。产品无论在配电系统正常条件下还是故障条件下（特别是在短路条件下）均可对配电设施提供控制及保护，在额定参数下，可频繁操作，并可多次开断短路电流。
断路器采用操动机构与断路器本体一体式设计，既可用于固定安装单元，也可配用专用推进机构，组成手车单元使用。
1.2.2环境条件：
a、环境温度不高于+40℃，不低于-15℃（允许在-30℃下储运）;
b、海拔高度低于lOOOm；
c、空气相对湿度日平均不大于95%，月平均不大于90%，饱和蒸汽压每日平均不大于2.2×l0-3MPa,平均不大于1.8×l0-3MPa，在高湿度期内温度急降时，可能凝露；
d、地震烈度不超过8度；
e、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。
- 2 -
1.3产品外型图及安装尺寸
1.3.1 ZN63A(VS1)型系列户内真空断路器本体（固定式）外形及安装尺寸（见图la; lb; lc）
1.3.2 ZN63A(VS1)型系列户内真空断路器抽出式外形及安装尺寸(见图2a; 2b; 2c；2d)
- 3 -
- 4 -
ZW32-12型真空断路器详细技术说明书
产品概述
ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。
智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》 等技术标准。
适用场所
海拔: 不超过1000m, 如海拔高于1000m，则额定绝缘水平应进行相应修正;
环境温度: 上限+45℃, 下限-40℃，最大日温差25K;
湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;
太阳辐射强度: ≥0.1W/cm2;
风速: 34m/s;
风压: 700Pa;
污秽等级: e级;
覆冰厚度: ≤10mm;
耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。 结构功能特点
总体结构为三相支柱式, 壳体密封性能良好;
外壳 (箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;
真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;
真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度;
采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;
结构新颖, 体积小, 重量轻, 便于安装;
可实现三段式保护、零序接地保护、重合闸及远方通信等功能。
技术参数
外形尺寸
真空断路器 3AH3说明书
1 真空断路器 3AH3 7.2KV-36KV（2）
真空灭弧室
图2/5给出了用于3AH3真空断路器中的真空灭弧室的基本结构的剖视图。
根据型号，真空灭弧室（30.）被固定在上支架（20.）。电弧室（33.）安装在两个陶瓷绝缘子（32.）之间。静触片（31.）被直接连接在柜上。动触片（36.）被安装固定在导轨（35.）中的接线端子螺栓（36.1）上。金属波纹管形成到灭弧室的真空密封连接。
图2/5真空灭弧室
安装在3AH3真空断路器中的真空灭弧室被定型核准符合联邦德国的X 射线规则。它们符合1987年1月8号（联邦法公报第144页）§8规定的X 射线规则的要求和附件Ⅲ第5部分规定的额定瞬间交流电压符合DIN VDE/IDE标准。
补充说明
基本型号的真空断路器包括：
带有机械和电气反转的电气操作机械（储能电动机） （M1）
合闸线圈 （Y9）
脱扣分路 （Y1）
64头带金属孔眼套筒的低压插塞式连接器 （X0）
辅助开关，6常开+6常闭 （S1） 2 “合闸线圈储能”信号的位置开关 （S41，S42）
断路器分闸信号，信号复位开关 （S6，S7）
操作次数计数器
防止误合闸的闭锁
每个3AH3真空断路器也可以装有下面一些设备：
接线板 （X0）
扩展的辅助开关，12常开+12常闭 （S1）
脱扣分路3AX1101 （Y2）
电流互感器操作脱扣3AX1102 （Y4，Y5）
电流互感器操作脱扣3AX1104（0.1WS） （Y6）
低电压脱扣3AX1103 （Y7）
手动电气合闸
机械闭锁
除标准的脱扣分路外，3AH3真空断路器也可以最多安装两个3AX11型脱扣分路。
在一览表HG11中声明了容许的辅助设备组合和特定的型号。
安装
在配电柜或手车上安装
供应的3AH3真空断路器是敞开的，可以看到“和闸弹簧脱扣”指示。在安装3AH3真空断路器之前，先移走运输设备（制动器和定位器）。根据提供的图纸，面向松开的相间隔板安装。
户外真空断路器操作规程
户外真空断路器操作规程
一、户外真空断器操作必须由持证维修电工操作，严格执行停送电操作规程进行停送电操作。
二、操作户外真空断路器前，操作人员首先要检查绝缘手套、绝缘鞋、绝缘拉杆、验电笔等防护用具是否完好、有效、齐全，并按规范穿戴及使用安全工具。
三、操作户外真空断路器前，必须观察断路器外观是否完好可靠，进、出线连接是否紧固并符合安全规定；断路器停电，操作机构指针必须在“分”位，隔离开关必须有明显的断开位置；断路器送电，操作机构指针必须在“合”位，隔离刀闸必须连接紧密；停、送电结束必须验电。
四、操作真空断路器时，在进行电动分合闸时若发现未能操作成功，必须立刻断开控制电源开关或取下控制保险，避免分、合闸线圈烧坏。
五、真空断路器在使用过程中应注意观察电压、电流和功率等指示灯是否处于正常位置，是否有异响、是否有放电现象。
六、真空断路器在使用过程中，严禁任何人带电进行操作，严禁在雷雨天气操作真空断路器。
七、真空断路器停止运行时，应立即关闭电源开关；清洁表面灰尘，使其散热良好。
