ug认证理论综合

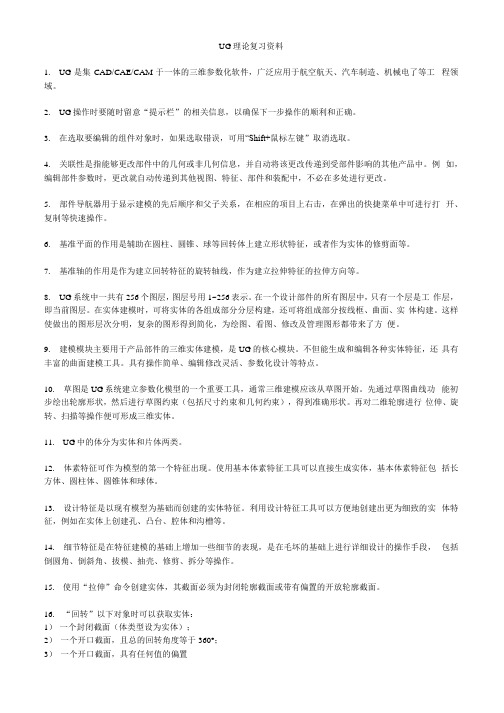

UG理论复习资料.docx
UG理论复习资料1.UG是集CAD/CAE/CAM于一体的三维参数化软件，广泛应用于航空航天、汽车制造、机械电了等工程领域。
2.UG操作时要随时留意“提示栏”的相关信息，以确保下一步操作的顺利和正确。
3.在选取要编辑的组件对象时，如果选取错误，可用“Shift+鼠标左键”取消选取。
4.关联性是指能够更改部件中的几何或非几何信息，并自动将该更改传递到受部件影响的其他产品中。
例如，编辑部件参数时，更改就自动传递到其他视图、特征、部件和装配中，不必在多处进行更改。
5.部件导航器用于显示建模的先后顺序和父子关系，在相应的项目上右击，在弹出的快捷菜单中可进行打开、复制等快速操作。
6.基准平面的作用是辅助在圆柱、圆锥、球等回转体上建立形状特征，或者作为实体的修剪面等。
7.基准轴的作用是作为建立回转特征的旋转轴线，作为建立拉伸特征的拉伸方向等。
8.UG系统中一共有256个图层，图层号用1~256表示。
在一个设计部件的所有图层中，只有一个层是工作层，即当前图层。
在实体建模时，可将实体的各组成部分分层构建，还可将组成部分按线框、曲面、实体构建。
这样使做出的图形层次分明，复杂的图形得到简化，为绘图、看图、修改及管理图形都带来了方便。
9.建模模块主要用于产品部件的三维实体建模，是UG的核心模块。
不但能生成和编辑各种实体特征，还具有丰富的曲面建模工具。
具有操作简单、编辑修改灵活、参数化设计等特点。
10.草图是UG系统建立参数化模型的一个重要工具，通常三维建模应该从草图开始。
先通过草图曲线功能初步绘出轮廓形状，然后进行草图约束（包括尺寸约束和几何约束），得到准确形状。
再对二维轮廓进行位伸、旋转、扫描等操作便可形成三维实体。
11.UG中的体分为实体和片体两类。
12.体素特征可作为模型的第一个特征出现。
使用基本体素特征工具可以直接生成实体，基本体素特征包括长方体、圆柱体、圆锥体和球体。
13.设计特征是以现有模型为基础而创建的实体特征。
UG认证培训模拟试题
UG认证培训模拟试题１一、选择题（30分)1.矩形阵列时XC 方向,YＣ方向就是以哪个坐标系得X，Y 轴作为方向得( ）Ａ、基准坐标系Ｂ、绝对坐标系 C、WCS D、特征坐标系2.下列哪个图形就是由３×１曲面得到得 ( ）A、Ｂ、C、 D、3.在创建表达式时,什么量纲就是不支持单位得? ( )ﻫA、长度Ｂ、常量C、角度D、长度4.哪一个功能非常快速且非常容易地发现草图几何有没有约束,以及哪个方向没有约束？( )A、分析曲线B、草图信息C、草图首选项Ｄ、拖动草图几何5.创建长方体得方法不包括 ( ）Ａ、原点，边长度Ｂ、两个点,高度Ｃ、两个对角点D、三个空间点6.使用什么菜单命令可以知道一个模型文件就是如何一步步建立特征得 ( )A、编辑->特征-＞回放Ｂ、编辑-＞特征－>回顾Ｃ、编辑->模型->历史 D、编辑－＞模型－>回顾7.如下所示从做左到右用得就是ＵG ＮX８、0里得“对特征形成图样”命令实现得,试分析应用了何种“布局”? ( )A.Ｂ、 C、 D、8.哪一种装配执行方法可用于添加先前设计得组件到一装配？ ( )ﻫA、从底向上（BoｔtoｍUP）Ｂ、自顶向下(Tｏp Dｏwn）ﻫC、以上二者都可以D、以上二者都不可以9.如果您在创建一个拉伸特征去与一个已经存在得实体创建布尔求与运算,那么它被置于那一层? （ )A、任一可选层B、原实体所在得层C、工作层D、任一不可见层10.“图纸页”对话框中，标准尺寸大小选项默认共有种。
( )ﻫA.3 B.4 C.5 Ｄ.６１1、关于创建多边形得说法错误得就是( )A、可以用“外接圆半径”得方法创建B、可以用“内切圆半径”得方法创建C、可以用“多边形边数”得方法创建D、可以输入N为侧面数，Ｎ为大于３得任意数值12、工程图就是计算机辅助设计得重要内容,“制图”模块与“建模”模块默认就是( )ﻩA、不相关联得ﻩﻩB、完全相关联得C、可关联可不关联ﻩﻩD、三维模型修改后，工程制图需手动更13、下图中哪个图标表示用“点—平行”得方式创建直线( )ﻩA、ﻩﻩB、ﻩC、Ｄ、１4、以下哪个选项不就是创建“孔”特征得方法ﻩ( )ﻩA、简单孔ﻩB、螺纹孔ﻩC、沉头孔ﻩD、埋头孔15、“管道”得引导线串就是ﻩ（ )A、仅连续Ｂ、仅相切ﻩC、圆滑相切连续ﻩD、必须曲率连续16、以下哪个选项不就是“抽取”得对象ﻩ（ )A、点ﻩﻩB、曲线ﻩC、曲面ﻩﻩＤ、实体17、以下哪种文件类型不就是用户可以创建得文件类型ﻩ( )ﻩA、部件文件B、 FEM文件ﻩＣ、仿真文件D、制图文件１8、下图中哪个图标表示用“相切—相切—半径”得方式创建圆弧( )ﻩA、B、 C、 D、19、先创建部件几何模型,再组合成子装配,最后生成装配部件得装配方法就是( ）Ａ、自顶向下装配Ｂ、自底向上装配 C、混合装配 D、以上都不就是20、哪个图标就是“创建组件阵列” ( )A、ﻩﻩB、ﻩﻩC、Ｄ、21、下面哪个选项不就是图层得状态 ( ）A、不可选B、作为工作层C、不可见Ｄ、只可见22、草图平面不能就是 ( )A、实体平表面B、任一平面Ｃ、基准面D、曲面2３、编辑对象显示中，无法进行哪个设置?A、图层移动B、颜色设置C、透明度设置D、参数设置 ( ）24、请说明如下草图得曲线颜色各代表什么意思?(按顺序) ( )A.完全约束冲突约束过约束局部约束B.过约束完全约束缺少约束冲突约束C.局部约束缺少约束过约束缺少约束D.完全约束过约束局部约束缺少约束2５、如下图所示,一个长、宽、高均为100得长方体，1处半径为R２０,2处半径为R10,测量出1与2投影距离得最小值与最大值分别为０与5、5５47, 请找出投影方向?( )Ａ、–ZC B、–YC Ｃ、–XＣD、曲线上得矢量26、关于“从固定边缘拔模”下列说法正确得就是（ )A、只能从实体边缘拔模B、拔模角必须为正值C、拔模方向不可以改变D、可以从被分割得面得边缘拔模27、在“分割体”中工具体不能就是（)A、基准平面B、圆柱面ﻩﻩC、球面ﻩD、两个曲面2８、就是UG NＸ系统提供给用户得坐标系统,用户可以根据需要任意移动它得位置( ）A、绝对坐标系(AＣS)B、工作坐标系(ＷCS）C、机构坐标系(ＭＣＳ)29、“倒斜角”命令共有了几种类型 ( )A、 2种ﻩB、 3种ﻩﻩﻩC、 4种ﻩﻩD、 5种30、“N×N曲面”就是指可以通过选择多条剖面线串与引导线来生成曲面。
UG认证考试试题部分
UG认证考试试题注意事项：答题时间为180 分钟，满分100 分，只可以使用Unigraphics NX。
一、选择题（1-10 题为单选题，11-15 题为多选题）。
本部分1—15 题，单选题1 分，多选题 2 分，共20 分。
1. “配置文件”绘制直线然后利用鼠标左键（MB1）切换成圆弧，此时圆弧和上一段直线的关系是。
A．只能切向B．只能法向C．只能切向或法向D．可以任意2. 打平底孔时，“顶锥角”应设为。
A．0°B．180°C．90°D．45°3. 下列各条命令中，可以选择“点”的是。
A．交点B．偏置曲线C．相交曲线D．投影曲线4. UG 系统默认的已创建的图层为。
A．255 B．256 C．257 D．2585. 以下哪个命令不可以完成所绘图形。
（效果见下图）A．截型体B．扫掠C．有界平面D．拉伸6. 图层的工作状态不包括。
A．可选B．工作层C．不可见D．可见7. “图纸页”对话框中，标准尺寸大小选项默认共有种。
A．3 B．4 C．5 D．68. 以下哪个操作不产生新的视图。
A．剖视图B．旋转剖视图C．半剖视图D．局部剖视图9. “特征参数”对话框中，选择特征的类型为。
A．草图B．曲线C．视图D．实体10. 在曲面造型的过程中，通常有连接性的使用。
“G1 连续”所表示的意义是。
A．相接连接B．相切连接C．曲率连接D．流连接11. 在建立模型过程中，将两个实体或多个实体组合成单个实体的称。
A．求和B．求差C．缝合D．求交12. 建立样条曲线的方法。
A．通过极点B．通过点C．拟合曲线D．与平面垂直13. 下列四种建立曲面的命令中，可以设置边界约束的有。
A．直纹B．通过曲线组C．通过曲线网格D．扫掠14. 在“建模”模块中，如果想平移零件该如何操作。
A．鼠标中键（MB2）B．鼠标右键（MB3）+鼠标中键（MB2）C．鼠标左键（MB1）+鼠标中键（MB2）D．Shift+鼠标中键（MB2）15. 在草图中的“另解”操作可对对象进行。
UG中级考试理论知识题目及答案
湖南省职业技能鉴定试卷中级制图员UG 理论知识考核试卷注 意 事 项1, 考试时间：90分钟。
2, 请首先按要求在试卷的标封处填写您的姓名, 准考证号和所在单位的名称。
3, 请细致阅读各种题目的回答要求，在规定的位置填写您的答案。
4, 不要在试卷上乱写乱画，不要在标封区填写无关的内容。
题 号 一 二 三 总分 应得分 50 30 20 100 实得分21, 画机械图样时，（ ）。
考 生 答 题 不 准 超 过 此 线地 区 姓 名单位名称准 考 证 号 一, 单项选择题：共50分，每题1分（请从四个备选项中选取一个正确答案填写在括号中。
）1, UG 是（ D ）公司开发的三维设计软件。
A, PTC B, Microsoft C, AUTOCAD D, EDS 2, UG 建立实体模型时，以下描叙正确的是（D ）A, 基于特征建立模型 B , 参数化驱动 C, 全数据相关 D, 以上都对 3, UG 草绘过程中，假如不当心旋转了草图视角，可以通过对话框中的（ C ）使草图复原到正视状态。
A, 捕获到栅格 B, 锁定已修改的尺寸 C, 转到草图的视图方向 D, 定点4, 在草图中关于直线和构造线说法正确的是（ C ）A, 构造线是无穷长的 B, 直线不可以转换为构造线C, 直线可以和构造线相互转换 D, 构造线不可以转换成直线 5, 在草图中的可以直接画直线和圆弧的命令是（ A ）。
A., 轮廓线B., 直线 C, 圆弧 D, 长方形6, 在对圆的直径进行标注时应当首先选择尺寸标注工具，再做（ B ）操作。
A, 在圆上单击鼠标中键 B, 选择圆，再单击鼠标左键 C, 双击圆 D, 以上都不对 7, 对草绘对象标注尺寸时有时会发生约束冲突，这时可以尝试将其中一个尺寸转换成（ A ）来解决问题。
A, 参照尺寸 B, 基线尺寸 C, 强尺寸 D, 垂直尺寸 8, 下列选项中，对于拉伸特征的说法正确的是（ B ）。
UG考证理论题(全)
A.一封闭的截面，同时体类型选项设置为实体。
B. 以回转扫略的开放截面，并定义回转角度为360度
C.带有拔模操作的开放截面
D.带有偏置操作的开放截面
答案：ABD
26. 键槽可创建如下哪几种?
A. Rectangular
B. Ball-End
C. T-Slot
A=218.00;B=167.00; C=22.00;D=62.00；
问题：
图中模型总体积是 。图模型总表面积是 。选项：
(A) V=601337.24,S=181304.49
(B) V=617529.09,S=184917.94
(C) V=569483.61,S=174152.99
C.约束装配
D.在制图中创建尺寸
答案：ABC
29.假如没有创建其他引用集，默认的可用引用集有哪几种？
A.Entire Part
B. Empty
C. Model
D. Solid Body
答案：ABC
30. 在绘制工程图时，你能用下列那个方法来编辑图纸，例如修改图纸大小名称等？A.选择菜单编辑、图纸页
D. U-Slot
答案：ABCD
4
27. NX提供那几种组件列阵的种类?
A 圆形的组件阵列
B 线性的组件阵列
C 从实例特征创建组件阵列
D 球面的组件阵列
答案：A，B，C
28.以下那些情况下，将会自动生成系统表达式？
A.生成一个特征
B.对草图标记尺寸
问题：
图中第一点到第二点之间的距离是 。图中第三点到第四点之间的距离是选项：
(A) L1=41.00,L2=54.83

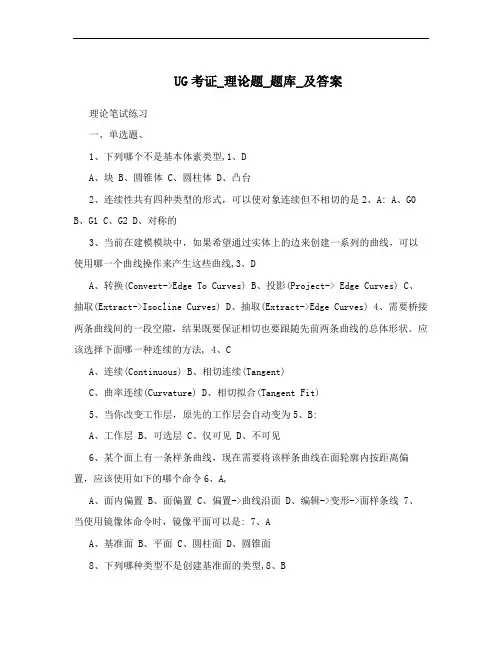

UG考证_理论题_题库_及答案
UG考证_理论题_题库_及答案理论笔试练习一、单选题、1、下列哪个不是基本体素类型,1、DA、块B、圆锥体C、圆柱体D、凸台2、连续性共有四种类型的形式，可以使对象连续但不相切的是2、A: A、G0B、G1C、G2D、对称的3、当前在建模模块中，如果希望通过实体上的边来创建一系列的曲线，可以使用哪一个曲线操作来产生这些曲线,3、DA、转换(Convert->Edge To Curves)B、投影(Project-> Edge Curves)C、抽取(Extract->Isocline Curves)D、抽取(Extract->Edge Curves) 4、需要桥接两条曲线间的一段空隙，结果既要保证相切也要跟随先前两条曲线的总体形状。
应该选择下面哪一种连续的方法, 4、CA、连续(Continuous)B、相切连续(Tangent)C、曲率连续(Curvature)D、相切拟合(Tangent Fit)5、当你改变工作层，原先的工作层会自动变为5、B:A、工作层B、可选层C、仅可见D、不可见6、某个面上有一条样条曲线，现在需要将该样条曲线在面轮廓内按距离偏置，应该使用如下的哪个命令6、A,A、面内偏置B、面偏置C、偏置->曲线沿面D、编辑->变形->面样条线 7、当使用镜像体命令时，镜像平面可以是: 7、AA、基准面B、平面C、圆柱面D、圆锥面8、下列哪种类型不是创建基准面的类型,8、BA、点和方向B、三点C、在曲线上D、在点线或面上与面相切E、曲线和点 9、在一个平面上完成了一个二维的设计，比如一朵花。
这个设计将被转化到一个圆锥面上作为贴花。
下面哪一种曲线操作可以把这个2D的设计转化到圆锥面上,9、A A、缠绕/展开(Wrap/Unwrap) B、2D投影 (2D Projection) C、曲线投影(Curve Projection) D、图形转化(Graphic Translater) 10、当前工具条有一个图标未显示出来，怎样将其在工具条中显示出来,10、AA、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出的菜单中选择显示对话框11、在一张别人所画的图纸中，有一个投影视图不清楚是由哪一个视图投影而来，如何找到这个投影视图的父视图11、C,A、打开部件导航器，寻找指向俯视图的符号B、查看该视图的样式对话框C、打开部件导航器，右键单击选择“引导到父视图” (MB3 -> Navigate to Parent)D、在视图边框上右键单击选择“父视图”(MB3 -> Parent)12、在草图中创建图线时，可以用什么设置去控制约束,12、B A、自动约束创建(Automatic Constraint Creation)B、推断约束设置(Infer Constraint Settings)C、创建约束(Create Constraints)D、替代约束(Alternate Solution)13、在创建过曲线(Through Curves)特征时，已经选择了所有的截面线串，如果这些线串的方向箭头指向不一致，那么将会发生什么样的情况,13、AA、将产生变形B、系统将提示出错信息C、没有情况发生D、系统将崩溃14、草图是什么,14、CA、面上的线串B、作为初始研究用的艺术家的绘画C、在特定平面内的有名称的线串的集合D、另一绘图系统的粗糙的图片15、条件表达式创建用的语言是15、A:A、If ElseB、Do WhileC、Do UntilD、Else If16、如果图纸的尺寸标注中是英制单位，现在需要同时显示公制和英制标注，比较好的办法是 16、C:A、利用尺寸标注对话框来显示公制和英制B、用注释编辑对话框将英制改为公制C、在同一个尺寸标注中同时显示英制和公制单位D、删除尺寸标注，代之以公制单位的尺寸标注17、第一次打开一个部件文件，其中有一条样条曲线，需要了解其更多的信息，应该用什么菜单命令,17、DA、信息->自由形状特征->样条曲线(Information -> Free Form -> Spline Curve)B、编辑->样条曲线(Edit -> Spline)C、帮助->样条曲线信息(Help -> Spline Information)D、信息->样条曲线(Information -> Spline)18、由于某种原因，部件文件被转移到别的文件夹中，当打开装配文件时，怎样设置加载选项Load Options使得系统知道部件文件的存放地,18、CA、使用部分加载(Partial Loading)B、部件(Components)C、搜索文件夹(Search Directories)D、用户文件夹(User Directories) 19、在NX的用户界面里，哪个区域提示你下一步该做什么, 19、BA、信息窗口(Information Window)B、提示栏(Cue Line)C、状态栏(Status Line)D、部件导航器(Part Navigator) 20、选择下列哪一项，可以在进行选择操作时只选一个边缘而选中所有相切边缘,20、C A、自动选择(Auto Select) B、选择所有的边(Select All Edges) C、增加相切链(Add Tangent Chain) D、增加体的边缘(Add Edges of Body) 21、下面哪一个本身既是装配，而在上一级装配中本身又是部件,21、AA、子装配(Subassembly)B、装配(Assembly)C、主模型文件(Master File)D、部件对象(Component Object) 22、使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的,22、A A、编辑->特征->回放(Edit->Feature->Playback)B、编辑->特征->回顾(Edit->Feature->Review)C、编辑->模型->历史(Edit->Model->History)D、编辑->模型->回顾(Edit->Model->Review)23、什么命令可以重新安排已创建特征的次序,23、AA、特征重新排序(Reorder Feature)B、特征重新安排(Rearrange Feature)C、编辑时间戳记(Edit Timestamp)D、移动特征(Move Feature) 24、扫掠特征的引导线串必须是______连续的。
UG高级认证试题科技部国家制造业信息化培训中心
国家制造业信息化三维CAD认证试题三维CAD设计高级应用工程师（科目:UG）题号一二三四五六总分得分UG理论基础题部分一、选择题（ 30分）题号12345678910选项题号11121314151617181920选项1.在草图环境中，“快速修剪”的快捷键为( A )A. TB. TRC. TMD. E2.UG 系统默认的已创建的图层为( B )A. 255B. 256C. 257D. 2583.下列哪个不是基本体素( C )A. 圆柱B. 圆锥C. 腔体D. 球4.阶次是指描述曲面参数方程的次方数，UnigraphicsNX中可以定义的最高阶次和一般建议采用的阶次分别是( A )A. 24,3B. 12,3C. 12,4D. 24,45.垂直方向的尺度数字应朝向哪个方向书写( A )A. 左B. 上C. 右D. 下6.在曲面造型时，通常有连接性的使用。
“G1连续”所表示的意义是( B )A. 相接连接B. 相切连接C. 曲率连接D. 流连接7.要创建“沉头孔”特征，需要在孔特征对话框中点击哪个图标( B )A. B. C. D. 以上都不是8.在建立模型过程中，将两个实体或多个实体组合成单个实体的称( D )A. 求交B. 求差C. 缝和D. 求和9.关于“从固定边缘拔模”下列说法正确的是( D )A. 只能从实体边缘拔模B. 拔模角必须为正值C. 拔模方向不可以改变D. 可以从被分割的面的边缘拔模10.已知实体的材质为铁，其密度为0.000007831kg/cm3，测量下图所示实体的重量( D )A. 27.68 NB. 36.54 NC. 6.79 ND. 18.45 N11.平面与球相交，截交线的空间形状是( B )A. 椭圆B. 圆C. 双曲线D. 抛物线12.关于“抽壳”的说法正确的是( D )A. 移除面只能选择一个B. 得到的实体一定是壁厚均匀的C. 备选面只能有一个D. 备选厚度可以与抽壳厚度不一致13.在尺寸标注中，下列哪个选项可以作为尺寸界线使用( B )A. 指引线B. 中心线C. 剖面线D. 折断线14.点击下列哪个图标可以实现将曲线投影到曲面上( A )A. B. C. D.15.在“装配”中，“配对”约束是指：定位两个相同类型的配对对象，使它们相互贴合。
三维机械UG认证考试大纲
计算机辅助设计（三维机械——UG应用）考试大纲1.1 考试方式与考试时间UG-NX应用证书项目考试采用上机操作方式，考试时间为180分钟。
满分150分，总成绩100分为合格，总成绩达到135分以上为优秀。
1.2 考试内容与考试要求工业和信息化系统专业技能CAD项目——计算机辅助设计（三维机械）UG-NX考试共分10个单元，考试时每单元按一定比例随机抽题，考试内容覆盖：基本概念，软件操作，实际建模。
知识点覆盖广、可考性强、与实际零距离接轨，是很完善的考试方式。
1.3考试结构1.3.1理论题各部分分值分布：理论题为选择题，各部分分值分布见表。
表理论题分值分布1.3.2上机题：上机题分为建模题和装配题，各部分分值分布见表。
表理论题分值分布1.4 考试样题第一类基本概念题1．此按钮添加的约束关系为。
(A) 平行(B) 共线(C) 垂直2．如果想放大模型使之整屏显示，按快捷键。
(A) CTRL+F (B) SHIFT+F (C) F第二类建模装配求解题1．建模题：绘制如图1-2所示模型，并回答问题。
图1-2 模拟题1问法一：设定模型材料为红铜，密度为0.0089g/mm3。
请问本模型质量为：_______ (g)。
A. 3588B. 2897C. 3124D. 3464问法二：原点位于模型左下角位置，请问在这种情况下，模型重心坐标为：_______。
A. x=31.23mm，y=45.77mm，z= -38.97mm；B. x=42.22mm，y=42.88mm，z= -350.12mm；C. x=34.16mm，y=42.42mm，z= -47.52mm；D. x=38.11mm，y=39.15mm，z= -50.17mm；2．装配题：将所给模型进行装配，并回答问题。
图1-3 模拟题2单位制为MMGS (毫米,克,秒)，小数位数为2，装配件坐标原点如图1-3所示。
问法：装配件的中心应为：________a) x=40.27 y=23.95 z=21.42b) x=40.26 y=24.16 z=21.20c) x=40.29 y=24.10 z=21.24d) x=40.34 y=24.31 z=20.93。
UG认证培训模拟试题共道题完整版
U G认证培训模拟试题共道题HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】U G认证培训模拟试题 1一、选择题（30分）1.矩形阵列时XC 方向，YC 方向是以哪个坐标系的X，Y 轴作为方向的( )A.基准坐标系B.绝对坐标系 D.特征坐标系2.下列哪个图形是由3×1曲面得到的 ( )A. B.C. D.3.在创建表达式时，什么量纲是不支持单位的? （）A. 长度B. 常量C. 角度D. 长度4.哪一个功能非常快速且非常容易地发现草图几何有没有约束，以及哪个方向没有约束？（）A. 分析曲线B. 草图信息C. 草图首选项D. 拖动草图几何5.创建长方体的方法不包括 ( )A. 原点，边长度B. 两个点，高度C. 两个对角点D. 三个空间点6.使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的 ( ）A、编辑->特征->回放B、编辑->特征->回顾C、编辑->模型->历史D、编辑->模型->回顾7.如下所示从做左到右用的是UG 里的“对特征形成图样”命令实现的,试分析应用了何种“布局” ( )A. B. C. D.8.哪一种装配执行方法可用于添加先前设计的组件到一装配? ( )A. 从底向上 (Bottom UP)B. 自顶向下 (Top Down)C. 以上二者都可以D. 以上二者都不可以9.如果你在创建一个拉伸特征去和一个已经存在的实体创建布尔求和运算，那么它被置于那一层？ ( )A. 任一可选层B. 原实体所在的层C. 工作层D. 任一不可见层10.“图纸页”对话框中，标准尺寸大小选项默认共有种。
( )A．3 B．4C．5 D．611.关于创建多边形的说法错误的是( )A. 可以用“外接圆半径”的方法创建B. 可以用“内切圆半径”的方法创建C. 可以用“多边形边数”的方法创建D. 可以输入N为侧面数，N为大于3的任意数值12.工程图是计算机辅助设计的重要内容，“制图”模块和“建模”模块默认是( )A. 不相关联的B. 完全相关联的C. 可关联可不关联D. 三维模型修改后，工程制图需手动更13.下图中哪个图标表示用“点—平行”的方式创建直线( )A. B. C. D.14.以下哪个选项不是创建“孔”特征的方法( )A. 简单孔B. 螺纹孔C. 沉头孔D. 埋头孔15.“管道”的引导线串是( )A. 仅连续B. 仅相切C. 圆滑相切连续D. 必须曲率连续16.以下哪个选项不是“抽取”的对象( )A. 点B. 曲线C. 曲面D. 实体17.以下哪种文件类型不是用户可以创建的文件类型( )A. 部件文件B. FEM文件C. 仿真文件D. 制图文件18.下图中哪个图标表示用“相切—相切—半径”的方式创建圆弧( )A. B. C. D.19.先创建部件几何模型，再组合成子装配，最后生成装配部件的装配方法是( )A. 自顶向下装配B. 自底向上装配C. 混合装配D. 以上都不是20.哪个图标是“创建组件阵列” ( )A. B. C. D.21.下面哪个选项不是图层的状态 ( )A. 不可选B. 作为工作层C. 不可见D. 只可见22.草图平面不能是 ( )A. 实体平表面B. 任一平面C. 基准面D. 曲面23.编辑对象显示中，无法进行哪个设置？A. 图层移动B. 颜色设置C. 透明度设置D. 参数设置（）24.请说明如下草图的曲线颜色各代表什么意思(按顺序) （）A.完全约束冲突约束过约束局部约束B.过约束完全约束缺少约束冲突约束C.局部约束缺少约束过约束缺少约束D.完全约束过约束局部约束缺少约束25.如下图所示，一个长、宽、高均为100的长方体，1处半径为R20,2处半径为R10，测量出1和2投影距离的最小值和最大值分别为0和，请找出投影方向( )A.–ZCB.–YCC. –XCD. 曲线上的矢量26.关于“从固定边缘拔模”下列说法正确的是 ( )A. 只能从实体边缘拔模B. 拔模角必须为正值C. 拔模方向不可以改变D. 可以从被分割的面的边缘拔模27.在“分割体”中工具体不能是 ( )A. 基准平面B. 圆柱面C. 球面D. 两个曲面28.是UG NX系统提供给用户的坐标系统，用户可以根据需要任意移动它的位置( )A. 绝对坐标系（ACS）B. 工作坐标系（WCS)C. 机构坐标系（MCS）29.“倒斜角”命令共有了几种类型 ( )A. 2种B. 3种C. 4种D. 5种30.“N×N曲面”是指可以通过选择多条剖面线串和引导线来生成曲面。
UG国家认证等级考试真题(2)
截面间距为80的混合特征
4
φ30的孔
3
5．做出如下所示的工程图（15分）本题得分______________
项目
分值
实际得分
实体造型
5
主视图（左下）
2
右视图（右下）
2
俯视图（左上）
2
立体图
1
尺寸标注
3
6．根据下图所示的尺寸做出物体的实体造型（20分）本题得分______________
项目
分值
实际得分
2
2-φ8通孔[注]
4
[注]该通孔与R10圆角面同轴。
2．根据下图所示的尺寸做出物体的实体造型（20分）本题得分______________
项目
分值实际Biblioteka 分120×80的底板[注]
8
φ60圆柱筒
4
圆柱筒上φ15单侧通孔
2
位于圆柱筒中部厚16的筋板
3
另一方向厚9的筋板
3
[注]底板上包含拔模（25o）、圆角（R12）和孔（φ12、φ20）等特征。
UGNX认证考试试卷
姓名_______________学号_______________准考证号_______________
成绩
1．根据下图所示的尺寸作出物体的实体造型（15分）本题得分______________
项目
分值
实际得分
φ30圆柱
2
φ18通孔
2
42×40方板
2
板中央厚12的槽
3
2-R10倒圆角
3．做出如下所示的工程图（15分）本题得分______________
项目
分值
实际得分
实体造型
