桥梁加固维修常用技术及关键技术应用
桥梁维修加固常用技术应用分析
桥梁维修加固常用技术应用分析摘要：桥梁是我国交通运输行业的基础设施，它的质量间接地影响着我国的经济发展。
近年来，据不完全统计，我国大多数桥梁工程出现了不同程度地病害，带来了极大地安全隐患。
如何对病害桥梁进行维修加固，成为当前道路建设部门工作中的重点课题。
本文主要对桥梁维修加固常用技术应用进行分析研究。
关键词：桥梁工程；维修加固；施工技术一、桥梁结构加强的重要性对我国桥梁结构病害的基本类型和主要成因有了基本的了解之后，我们进一步讨论研究我国桥梁结构病害及加强的重要性所在，从根本上提高对于这一问题的重视。
提及我国桥梁结构病害加强的重要性，我们应该从成本、安全性能和现实状况三个层面去认识，这三者之间相互独立，却又互相联系。
从安全的角度出发，近年来随着我国经济社会的快速发展，我国对于交通运输业的发展有了更高的需求，然而伴随着经济增长和这种日益增长的需求的是频频发生的交通和安全事故，究其原因，大多数是因为一些潜在的桥梁结构的病害所导致的，因此，加强对于桥梁结构病害的重视有助于提高交通安全，也就在很大程度上节省了成本，满足了社会和人们对于道路安全的日益增长的需求，从这种意义出发，桥梁结构病害的加强就具有非常重要的意义。
二、桥梁病害形式桥梁作为交通道路的一种结构形式，必须要具备足够的强度、刚度和抗压能力，同时还要有一定的延性和稳定性。
在我国，现有的桥梁大多数都是以钢筋混凝土的建筑结构进行建筑设计的，这是因为混凝土能够很好的满足桥梁技术性能的需求。
然而钢筋混凝土的桥梁结构也容易产生一些常见病害，主要有以下几种表现形式：裂缝，裂缝对钢筋混凝土桥梁的危害程度不一，严重的裂缝如贯穿缝、网裂等将会严重危及桥梁的安全运行。
另外裂缝往往也会引起其它病害的发生与发展，如钢筋锈蚀、冻融破坏等，这些病害与裂缝形成恶性循环，会对桥梁的耐久性产生很大的危害；混凝土碳化及钢筋锈蚀，当混凝土碳化和钢筋锈蚀程度日渐严重后，桥梁必然会产生较多的顺筋裂缝，这会造成桥梁使用安全性降低和使用寿命缩短；剥蚀，剥蚀是从混凝土的外观破坏形态着眼，对混凝土桥梁结构表面混凝土发生蜂窝麻面、露石、酥松起皮和剥落等病害的统称；结构构造的破坏，由于结构的关键部位构造不合理、施工中存在问题或年代久远等而引起的结构构造老化、失稳、变形过大等已在一定程度上影响了桥梁的安全运行；地基不均匀沉降引起的破坏，由于地基不均匀沉降引起的破坏对结构的影响也比较大，如翼墙和锥坡的下沉、滑动、开裂，毛石墩台的贯通缝等。

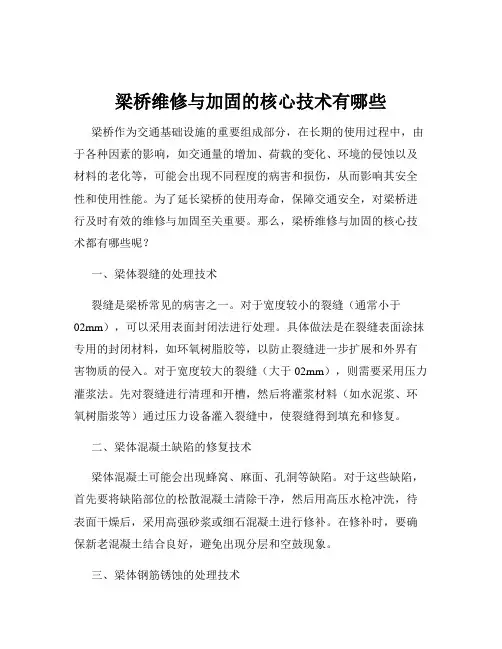

梁桥维修与加固的核心技术有哪些
梁桥维修与加固的核心技术有哪些梁桥作为交通基础设施的重要组成部分，在长期的使用过程中，由于各种因素的影响，如交通量的增加、荷载的变化、环境的侵蚀以及材料的老化等，可能会出现不同程度的病害和损伤，从而影响其安全性和使用性能。
为了延长梁桥的使用寿命，保障交通安全，对梁桥进行及时有效的维修与加固至关重要。
那么，梁桥维修与加固的核心技术都有哪些呢？一、梁体裂缝的处理技术裂缝是梁桥常见的病害之一。
对于宽度较小的裂缝（通常小于02mm），可以采用表面封闭法进行处理。
具体做法是在裂缝表面涂抹专用的封闭材料，如环氧树脂胶等，以防止裂缝进一步扩展和外界有害物质的侵入。
对于宽度较大的裂缝（大于 02mm），则需要采用压力灌浆法。
先对裂缝进行清理和开槽，然后将灌浆材料（如水泥浆、环氧树脂浆等）通过压力设备灌入裂缝中，使裂缝得到填充和修复。
二、梁体混凝土缺陷的修复技术梁体混凝土可能会出现蜂窝、麻面、孔洞等缺陷。
对于这些缺陷，首先要将缺陷部位的松散混凝土清除干净，然后用高压水枪冲洗，待表面干燥后，采用高强砂浆或细石混凝土进行修补。
在修补时，要确保新老混凝土结合良好，避免出现分层和空鼓现象。
三、梁体钢筋锈蚀的处理技术钢筋锈蚀会严重影响梁体的承载能力和耐久性。
对于轻度锈蚀的钢筋，可以通过除锈处理，然后涂抹防锈剂进行防护。
对于严重锈蚀的钢筋，则需要进行更换。
在更换钢筋时，要注意新钢筋与原结构的连接，确保受力的连续性。
四、粘贴钢板加固技术粘贴钢板加固法是在梁体的受拉区或薄弱部位粘贴钢板，通过钢板与梁体混凝土之间的粘结力和摩擦力，共同承受荷载，从而提高梁体的承载能力。
在实施粘贴钢板加固时，要对梁体表面进行处理，确保粘贴面的平整和清洁，然后涂抹粘结剂将钢板粘贴在指定位置，并使用锚栓进行固定。
五、粘贴碳纤维布加固技术碳纤维布具有高强度、高弹性模量、耐腐蚀等优点。
通过在梁体表面粘贴碳纤维布，可以有效地提高梁体的抗弯、抗剪能力。
在施工过程中，同样需要对梁体表面进行处理，然后涂刷底胶、粘贴碳纤维布，并进行表面防护处理。

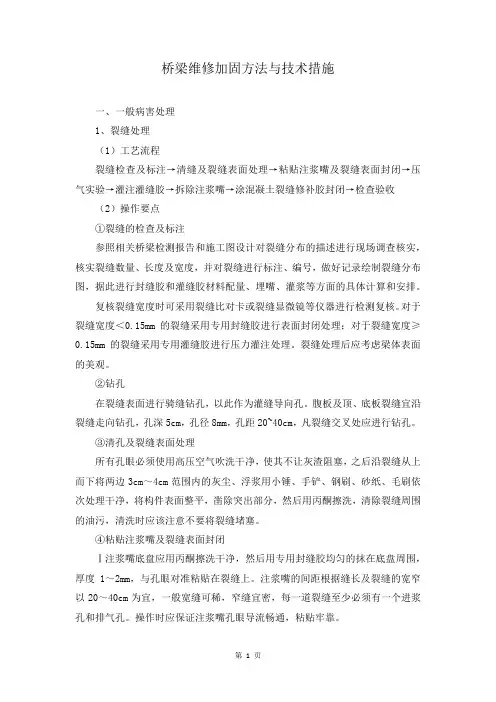

桥梁维修加固方法与技术措施
桥梁维修加固方法与技术措施一、一般病害处理1、裂缝处理（1）工艺流程裂缝检查及标注→清缝及裂缝表面处理→粘贴注浆嘴及裂缝表面封闭→压气实验→灌注灌缝胶→拆除注浆嘴→涂混凝土裂缝修补胶封闭→检查验收（2）操作要点①裂缝的检查及标注参照相关桥梁检测报告和施工图设计对裂缝分布的描述进行现场调查核实，核实裂缝数量、长度及宽度，并对裂缝进行标注、编号，做好记录绘制裂缝分布图，据此进行封缝胶和灌缝胶材料配量、埋嘴、灌浆等方面的具体计算和安排。
复核裂缝宽度时可采用裂缝比对卡或裂缝显微镜等仪器进行检测复核。
对于裂缝宽度＜0.15mm的裂缝采用专用封缝胶进行表面封闭处理；对于裂缝宽度≥0.15mm的裂缝采用专用灌缝胶进行压力灌注处理。
裂缝处理后应考虑梁体表面的美观。
②钻孔在裂缝表面进行骑缝钻孔，以此作为灌缝导向孔。
腹板及顶、底板裂缝宜沿裂缝走向钻孔，孔深5cm，孔径8mm，孔距20~40cm，凡裂缝交叉处应进行钻孔。
③清孔及裂缝表面处理所有孔眼必须使用高压空气吹洗干净，使其不让灰渣阻塞，之后沿裂缝从上而下将两边3cm～4cm范围内的灰尘、浮浆用小锤、手铲、钢刷、砂纸、毛刷依次处理干净，将构件表面整平，凿除突出部分，然后用丙酮擦洗，清除裂缝周围的油污，清洗时应该注意不要将裂缝堵塞。
④粘贴注浆嘴及裂缝表面封闭Ⅰ注浆嘴底盘应用丙酮擦洗干净，然后用专用封缝胶均匀的抹在底盘周围，厚度1～2mm，与孔眼对准粘贴在裂缝上。
注浆嘴的间距根据缝长及裂缝的宽窄以20～40cm为宜，一般宽缝可稀，窄缝宜密，每一道裂缝至少必须有一个进浆孔和排气孔。
操作时应保证注浆嘴孔眼导流畅通，粘贴牢靠。
Ⅱ裂缝表面封闭为使混凝土缝隙完全充满灌缝胶，同时又保证浆液不大量外渗，必须对已处理过的裂缝表面（除孔眼及注浆嘴外）用封缝胶沿裂缝走向从上至下均匀涂刷两遍进行封闭（宽度6～8cm）。
⑤压气实验封缝胶固化后，需进行压气实验，以检查封缝效果是否封严，压缩气体通过注浆嘴，气压控制在0.2～0.4MPa，此时，在裂缝及注浆嘴周围可涂上肥皂水，如发现通气后封缝胶上有泡沫出现，说明该部位漏气，对漏气部位可再次封闭。

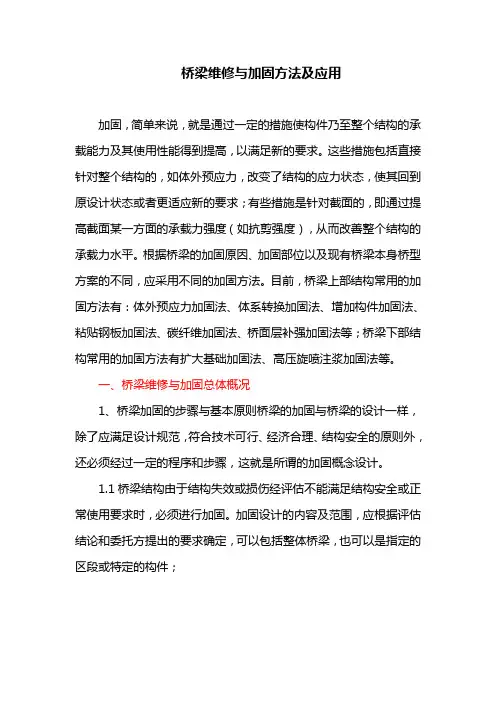

桥梁维修与加固方法及应用
桥梁维修与加固方法及应用加固，简单来说，就是通过一定的措施使构件乃至整个结构的承载能力及其使用性能得到提高，以满足新的要求。
这些措施包括直接针对整个结构的，如体外预应力，改变了结构的应力状态，使其回到原设计状态或者更适应新的要求；有些措施是针对截面的，即通过提高截面某一方面的承载力强度（如抗剪强度），从而改善整个结构的承载力水平。
根据桥梁的加固原因、加固部位以及现有桥梁本身桥型方案的不同，应采用不同的加固方法。
目前，桥梁上部结构常用的加固方法有：体外预应力加固法、体系转换加固法、增加构件加固法、粘贴钢板加固法、碳纤维加固法、桥面层补强加固法等；桥梁下部结构常用的加固方法有扩大基础加固法、高压旋喷注浆加固法等。
一、桥梁维修与加固总体概况1、桥梁加固的步骤与基本原则桥梁的加固与桥梁的设计一样，除了应满足设计规范，符合技术可行、经济合理、结构安全的原则外，还必须经过一定的程序和步骤，这就是所谓的加固概念设计。
1.1桥梁结构由于结构失效或损伤经评估不能满足结构安全或正常使用要求时，必须进行加固。
加固设计的内容及范围，应根据评估结论和委托方提出的要求确定，可以包括整体桥梁，也可以是指定的区段或特定的构件；1.2建立既有桥梁维修、加固、重建的经济分析模型，通过分析比较，选择技术可行、经济合理、对现有交通干扰较小的方案实施，以保证改造后的桥梁能安全运营；1.3根据需要改造桥梁的评估结论及经济分析，当得知现有桥梁可以通过加固、维修达到使用要求的结论后，再提出桥梁加固的设计方案；1.4对于大桥、特大桥，其主要承重构件需要加固补强时，加固设计方案应≮2个，进行方案比选和经济评估，选择最佳加固方案；1.5加固设计及施工尽量不损坏原结构，并保留具有利用价值的构件，避免不必要的拆除或更换；加固设计应与施工方法紧密结合，并采取有效措施，保证新老结构连接可靠、协同工作；加固设计应按结构实际损坏情况进行计算；1.6在加固施工中，应尽可能减少对桥上和桥下的通行车辆及行人的干扰，采取必要的措施，减少对周围环境的污染；在施工过程中，若发现原结构或相关工程隐蔽部位的构造有严重缺陷时，应立即停止施工，会同加固方案设计者进行研究，待采取有效措施处理后，方能继续施工；加固施工中，应采取安全监测措施，确保人员及结构安全。
桥梁加固施工技术
桥梁加固施工技术桥梁作为交通运输的重要设施，其安全性和可靠性对于社会经济的发展具有重要意义。
然而，随着桥梁使用年限的增长和交通负荷的增加，许多桥梁出现了老化、病害等问题，需要进行加固施工来保障其稳定性和安全性。
本文将介绍一些常见的桥梁加固施工技术，以期为工程实践提供参考。
一、钢板剪力连接技术钢板剪力连接技术是一种常用的桥梁加固方法。
该技术通过在桥梁的剪力区域设置钢板连接件，增加桥梁的承载力和刚度。
具体施工步骤包括：清理桥梁表面、制作钢板连接件、预埋钢板连接件、焊接连接件与桥梁等。
该技术具有施工简单、成本低廉等优点，适用于强度下降明显的桥梁。
二、碳纤维布加固技术碳纤维布加固技术是一种新型的桥梁加固方法。
该技术利用碳纤维及其复合材料的高强度和轻质特性，通过将碳纤维布粘贴在桥梁表面来增加其受力性能。
具体施工步骤包括：清理桥梁表面、涂刷胶粘剂、粘贴碳纤维布、压实、固化等。
碳纤维布加固技术具有施工便捷、施工周期短等优点，适用于超负荷运行的桥梁。
三、预应力技术预应力技术是一种常用的桥梁加固方法。
该技术通过施加预应力来改善桥梁的受力性能。
具体施工步骤包括：制作预应力构件、埋设预应力构件、张拉预应力构件、锚固预应力构件等。
预应力技术具有承载力高、使用寿命长等优点，适用于处于疲劳损伤状态的桥梁。
四、微生物固化技术微生物固化技术是一种新兴的桥梁加固方法。
该技术利用微生物的代谢作用来增加桥梁的强度和稳定性。
具体施工步骤包括：投放微生物、提供适宜的环境条件、维持微生物生长等。
微生物固化技术具有环保、可持续等优点，适用于土壤松软或者存在腐蚀性介质的桥梁。
五、爆破加固技术爆破加固技术是一种特殊的桥梁加固方法。
该技术通过控制爆破的能量和方向来改变桥梁结构的状态，增加桥梁的稳定性和承载能力。
具体施工步骤包括：确定爆破参数、准备爆破材料、安置爆破装置、控制爆破等。
爆破加固技术具有效果显著、施工周期短等优点，适用于需整体加固的桥梁。
桥梁加固与修复技术
桥梁加固与修复技术随着城市的发展和交通的日益繁忙，桥梁作为城市交通的重要组成部分，承担着巨大的交通压力。
然而，随着桥梁使用年限的增加和自然灾害的不断侵袭，桥梁的损坏和老化问题日益凸显，给道路的安全运行带来了巨大风险。
因此，桥梁加固和修复技术的研究与应用显得尤为重要。
一、桥梁加固技术1. 预应力加固技术预应力加固技术是一种常用的桥梁结构加固方法。
其原理是通过施加预应力力量，改变桥梁结构受力状况，增加桥梁的承载能力和抗震能力。
预应力加固技术需要选取合适的预应力材料和施工工艺，确保加固效果和安全性。
2. 碳纤维加固技术碳纤维加固技术是一种新型的桥梁结构加固方法。
它利用碳纤维复合材料的高强度和轻质特性，通过将碳纤维加固板或加固带粘贴在桥梁结构表面，增加桥梁的承载能力和抗震能力。
碳纤维加固技术具有施工简单、加固效果明显、对桥梁原有结构影响小等优点，逐渐得到广泛应用。
3. 钢板梁加固技术钢板梁加固技术是一种经济有效的桥梁加固方法。
它通过在桥梁结构表面焊接或螺栓连接钢板，在增加桥梁刚度和强度的同时，起到了保护和修复的作用。
钢板梁加固技术适用于桥梁损坏轻微、承载能力不足的情况，具有成本低、施工便利等优点。
二、桥梁修复技术1. 混凝土修复技术混凝土修复技术是一种常见的桥梁修复方法。
由于桥梁在使用过程中受到外界因素的影响，如车流冲击、风化、腐蚀等，导致混凝土表面出现龟裂、脱落等问题。
混凝土修复技术通过清洗、填充、覆盖等措施，修补和保护桥梁的混凝土结构，恢复其正常使用功能。
2. 钢筋修复技术钢筋作为桥梁结构的重要组成部分，一旦发生腐蚀和断裂，将极大影响桥梁的安全性和承载能力。
钢筋修复技术通过局部加固、更换或补充钢筋等措施，修复桥梁的钢筋结构，使其达到设计要求。
此外，钢筋修复技术还包括防腐处理和防腐涂层施工，以延长钢筋使用寿命。
3. 桥面修复技术桥面作为桥梁的重要部分，经常面临车流冲击、水侵蚀等问题。
桥面修复技术包括桥面砂浆修复、沥青地面修复、花岗岩修复等，旨在修复桥面表面的破损、龟裂和腐蚀，提高桥梁的使用寿命。
桥梁加固维修技术
桥梁加固维修技术一、植筋（栓）锚固技术1.1 概况化学植筋（栓）是利用结构胶将钢筋（螺栓）植入混凝土孔内，待胶固化后，钢筋便牢牢的铆定在混凝土中的施工技术。
1.2 施工工艺放线→钻孔→清孔→注胶→插入钢筋→固化→养护1.3 应用范围植筋施工可广泛应用于各类工程修补、加固、预留孔洞封洞、设备固定及各种混凝土或钢结构构件生根；在桥梁工程中用于桥面铺装，空心板铰缝，梁、柱粘钢植筋，加大截面植筋，设备基脚固定等，用途广泛。
1.4 特点1）锚固机理：植筋锚固树脂胶可以有效的渗入混凝土材料的毛细孔中，待树脂胶固化后，有外力作用时，树脂胶提供的不仅是摩擦力，还有相当强度的锁键效果，稳固联结，新旧基面共同受力。
2）补强功能：当钢筋被粘在混凝土表面时，可以等同于混凝土浇筑时放置钢筋，当钢筋植入混凝土时，可等同于预留钢筋。
3）施工便捷：双组份常温固化触变树脂胶可以在竖向或横向锚固时使用，承载快、抗疲劳、抗震动。
4）无机锚固料技术：单组份无机锚固料，耐高温、抗火灾，施工更为便捷，植筋后可满足钢筋焊接要求。
5）对固定的基材不产生膨胀应力，更适宜边距、间距较小的施工，适用于各种基材，施工快捷，缩短工期，更经济。
6）顶板植筋是使新做成的桥面铺装和空心板稳固联结使其共同受力的有效办法。
1.5 施工步骤1）钻孔是应用冲击钻钻孔，确保孔的表面有足够的粗糙度。
2）用毛刷清理孔壁上的浮皮，然后用压缩空气吹出孔内的灰尘及混凝土碎屑，同时保持孔内干燥。
3）植筋胶采用高质量的植筋胶，注胶时，应从孔的底部开始注射直至填满孔的2/3。
4）插入钢筋时，应有小部分的植筋胶溢出，以保证植入的钢筋完全粘上了胶。
5）植筋后，在固化前不可对钢筋施加任何荷载，固化时间为2～3个小时。
1.6 施工时应注意的事项1）钻孔时应保证孔的直径符合要求，钻孔直径和要植的钢筋直径对应表如下：2）钻孔时应保证孔的深度符合要求，钻孔的深度应该满足下述公式：l最小=MAX{10倍的钢筋直径；100mm；0.6倍的基本锚固长度} 3）植筋时，孔内要保持清洁。
桥梁维修加固常用技术应用
桥梁维修加固常用技术应用摘要：随着我国交通运输量迅猛增长，行车密度、车辆载重迅速增加，当前很多桥梁已无法满足使用性能与承载力需求，为此近年来我国不断加大桥梁维修与加固力度。
随着时间不断推移，损坏的桥梁越来越多，旧桥、危桥的加固工作已经成为相关部门重点关注的问题。
本文提出了对桥梁进行维修加固的必要性，并就一些常见病害问题进行了分析，着重针对桥梁维修加固技术的应用进行了探究。
关键词：桥梁；维修；加固；技术当前，我国桥梁建设在世界上取得了举世瞩目的成绩，但伴随桥梁病害问题越来越突出，我国桥梁建设逐渐进入到一个新建、改造同时并行的过渡时期，维修与加固任务非常繁重。
虽然桥梁建设处于高速发展阶段，但同时也伴随着管理、养护滞后的严重问题，桥梁维修加固遭遇技术瓶颈。
在这种背景下，对桥梁维修加固技术进行积极开发与研究，已成为桥梁管理相关部门的一项重要课题。
1.桥梁维修加固的必要性早年，由于我国经济发展水平不高，对桥梁设计的要求不够严格，加之先前的桥梁在承载力方面考虑不足，因此难以满足当前的桥梁运营需求。
桥梁设计施工之初存在很多不足和缺陷，比如酸侵蚀、碳化问题等，对钢筋混凝土体系造成了严重影响。
随着桥梁运营时间延长，一些病害问题随之暴露出来。
当发现桥梁病害问题，应及时采取措施对其维修加固，如果维修加固不及时，病害进一步蔓延，可能引发桥梁倒塌安全事故，造成严重的人员财产损失。
对既有桥梁进行科学评估，最重要是通过检测手段科学认识到桥梁的病害问题，对症下药，制定有针对性的维修加固方案，才能顺利解决桥梁病害问题，确保桥梁的安全运行。
从维修加固角度来看，有关人员应秉承实用性、便捷性、耐用性等原则，着手处理桥梁的病害问题。
在日常工作中，应根据桥梁特性实施维修加固，损坏的构件要及时替换，在因地制宜的基础上，采用多样化技术进行桥梁维修加固，使桥梁运营达到最佳状态。
2.桥梁维修加固中的常见问题桥梁病害问题很多，裂缝是最为常见的一种病害，同时也是桥梁运营必须首要解决的问题。
桥梁加固维修常用技术
桥梁加固维修常用技术一、混凝土梁桥常见缺陷1、跨中挠度过大；2、跨中底板开裂；3、靠支点或跨中腹板开裂；4、齿板或其附近区域开裂；5、箱梁顶板渗水、钢筋锈蚀；6、支座剪坏，支座脱空，锁死；7、箱梁底板局部开裂；8、边支点附近底板腹板开裂；二、桥梁加固的常用方法1、裂缝修补加固技术;2、体外预应力加固技术；3、粘贴（钢板、碳纤维）加固技术；4、增大构件截面加固技术；5、改变结构体系加固技术；6、增设主梁加固技术；7、增强桥梁整体性加固技术。
三、增大构件截面加固技术(6)改变结构体系加固技术示意简支变连续八字撑架法(7)增设主梁加固技术示意梁式桥加固——简支梁、板桥梁式桥加固——连续梁、连续刚构四、裂缝修补加固技术1、裂缝长度变化在已观察裂缝两端，划线作为裂缝的端点，并在旁边记上观测日期，定期进行观察，查看裂缝是否伸出端点，若伸出，表明裂缝长度在伸长变化。
2、裂缝修补加固技术裂缝长度变化，在已观察裂缝两端，划线作为裂缝的端点，并在旁边记上观测日期，定期进行观察，查看裂缝是否伸出端点，若伸出，表明裂缝长度在伸长变化。
3、裂缝修补加固技术裂缝宽度变化，在已观察裂缝最宽的部位做上记号并粘贴玻璃条（3mm厚）或安装百分表支座，定期观察，若玻璃条被拉断或百分表读数显示裂缝宽度增大，则表明裂缝宽度增大变化。
4、裂缝修补加固技术施工前应详细检查裂缝的走向、分布、缝宽及深度，数量，并进行分类、标记和记录，根据裂缝宽度，采取以下修补方法：表面封闭法；自动低压灌注法。
（1）先对裂缝封闭范围的混凝土表面采用手提砂轮机打磨除去表层污渍，打磨范围应超出裂缝四周各200mm，打磨至露出混凝土新面，经检查合格后，再用吹风机或空压机吹风清洁，并用丙酮涂刷或擦拭进一步清洁裂缝封闭范围的混凝土表面。
（2）按照设计或产品说明书要求配兑环氧树脂封缝胶，用毛刷或胶辊粘胶涂刷于要求裂缝封闭的混凝土表面。
封缝胶应分两次纵横向涂刷，后次纵向（或横向）涂刷应在前次横向（或纵向）涂刷胶液成膜并指触干燥时进行。
浅谈桥梁维修加固技术
浅谈桥梁维修加固技术桥梁是城市交通网络的重要组成部分，同时也是交通运输安全的重要保障。
但由于长期使用和自然环境的影响，桥梁出现老化、损坏等问题，这些问题严重威胁桥梁的安全性和使用寿命。
因此，对桥梁进行维修加固是保障城市交通运输安全的重要措施。
下面将就桥梁维修加固技术进行浅谈。
1.常见的桥梁维修技术(1)缝隙灌浆：根据桥墩的情况，灌注适量的水泥浆料，以提高桥墩的硬度和承载能力。
(2)混凝土拼缝修补：对桥面路面、桥墩和梁体缺陷进行钻孔、清洗和填充，然后加固在结构裂缝、蜂窝等部位进行加固。
(3)高强度钢板加固：将适当厚度的钢板固定在桥墩或梁体裂缝上，以提高对恶劣环境下的重载运输的耐久性。
(1)钢板加筋：在桥梁结构上加一定数量和尺寸的钢板，以提高桥梁承载力。
(2)预应力加固：使用预应力技术对桥梁的梁体进行加固，以提高桥梁的强度和稳定性。
(3)树脂加固：将树脂浸渍于玻璃布上，然后固定在桥梁结构上进行加固，以提高桥梁的抗裂性和防腐性能。
1.方案设计：桥梁维修加固方案应经过专业人员设计和评估，以确保方案的合理性和可行性。
2.加固材料的选择：根据具体情况选用适当的加固材料，按照标准进行加工和质量检验。
3.现场准备：在进行桥梁维修加固前，应对现场进行认真的检查和规划，确保施工安全和施工质量。
4.施工过程：根据方案要求，按照一定的施工流程进行维修加固，使用适当的设备和工具配合施工。
5.验收和保养：桥梁维修加固完成后，需要进行专业验收和试验，以确保桥梁的稳定和安全。
同时，还需要对加固后的桥梁进行定期的检测和维修保养，以延长桥梁使用寿命。
当前，桥梁维修加固技术不断发展和创新，加固材料的种类和质量也得到了不断提高。
未来，桥梁维修加固技术将会更加注重现代化、科技化和人性化，比如大跨径桥梁采用智能化施工设备，高性能复合材料加固应用范围不断扩大等。
总之，桥梁维修加固技术的应用，可以有效提高桥梁的使用寿命和安全性，更好地保障城市交通运输的畅通和顺利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1 修补裂缝
6、表面清理、涂装
2.2 粘帖纤维复合材料
粘贴纤维复合材料的加固方法是利用符合现行国家标准的《定向纤 维增强塑料拉伸性能试验方法》（GB/T3354）中各项力学性能指标的纤 维片材（或布），通过同样满足要求的粘结材料与混凝土结构结合紧密， 剪力顺利传递而共同工作，提高混凝土结构的受力性能。
1．国内外桥梁状况
我国桥梁状况：
改革开放三十年来，我国公路交通建设取得了举世瞩目的成就， 到2007年底，公路总里程已达358万公里，高速公路达5.4万公里， 公路桥梁57万座，我国已进入世界桥梁技术强国行列。在大规模的 建设中存在桥梁的安全和耐久性隐患，危（病）桥状况不容忽视： 大桥及以上的约占7%，中小桥约占93%；东部约占20%,中部约占 63%，西部约占18%。部分桥梁因为原设计标准、施工质量、超重 车辆以及自然方面等等原因，已经不满足日益增长的交通运输的需 求，存在结构承载力达到设计临界力，甚至已经成为严重影响交通 安全的危桥。5.12大地震后，地震灾区的桥梁大部分被破坏。 旧桥改造、养护维修的任务会越来越重。
1.1 施加体外预应力加固
2、绑扎钢筋、布置预应力孔道
1.1：施加体外预应力加固
3、立模、浇注混凝土
1.1 施加体外预应力加固
4、安装索套管、穿索、张拉、锚固
1.1 ：施加体外预应力加固
1.1 施加体外预应力加固
• 张拉锚固： 对称、均衡张拉至设计吨位，施加张拉力次序可为： 0→15%→0→50%→80%→100%。张拉施工方法按现行 《公路桥涵施工技术规范》的相关规定执行。
将加结构自重产生的弯矩,结构的承载力提高不显著。
1.3 加大桥面铺装钢筋
施工工艺流程：
破 碎 拆 除 原 桥 面 铺 装 层 浇 筑 桥桥 面面 系其 其它 它铺 构装 造层 物和 恢 复 完 成 加 固 施 工 恢 复 交 通
交 通 管 制
结 合 面 处 理
种 植 钢 筋
铺 设 桥 面 铺 装 钢 筋 网
1.1: 施加体外预应力加固
1.1 施加体外预应力加固
4、管道压浆、完成体外索施工
1.1 施加体外预应力加固(中小桥)
中小桥体外预应力施工
1.2 增加隔板加固
增加横隔板加固可以明显改善T型梁桥铰缝开裂病害， 防止病害扩展。 优点：不影响桥下净空，对原桥景观基本无改变。 适用性：适用于因横向联系较差而降低承载力的桥 梁上部结构。 增加横隔板加固只是将相对集中的荷载进行了分散， 对桥梁整体承载能力并无实质性的提高。加固效果并不 明显，需配合其他方法同时进行。
1.3: 加大桥面铺装钢筋
采用加大桥面铺装钢筋直径的方法对绞缝开裂病害进行修补， 是基于原桥面铺装钢筋网设计直径过小或网格过大，或由于施工质量 原因造成的绞缝开裂病害而进行的维修方法。该方法全部在桥面施工， 要求中断至少半幅交通。 适用性：适用于允许中断交通的小跨径T 梁或板梁桥。
优缺点：施工时桥上交通受阻,不允许中断交通的桥梁不宜采用;
我国部分城市的桥梁现状
上表显示：桥梁的平均破损率达到48.7 %
项海帆院士在一次学术报告中说：
过于匆忙的设计周期和施工工期常常带 来遗憾，留下隐患。 层层分包加上材料市场存在假冒伪劣问 题，损害质量和耐久性 施工监理和质监制度不完善，难以严 格把关 美籍华人工程师已发出警告： 中国桥梁的维修高潮会提前到来。这 是极大的浪费。
• 施工前应详细检查裂缝 的走向、分布、缝宽及 深度，数量，并进行分 类、标记和记录，根据 裂缝宽度，采取以下修 补方法： 表面封闭法
自动低压灌注法
裂缝检查、标记
2.1 修补裂缝
表面封闭法： 施工工艺：
1、清理混凝土表面（打磨）
2、涂刷裂缝修补胶
2.1 修补裂缝
自动低压灌注法（壁可法）： 施工工艺框图：
施工工艺框图：
搭设支架
粘贴纤维复合材料 砼基底处理 自检粘贴质量 涂底胶 自然养护、表面涂装 涂找平胶找平粘贴面 检查验收
2.2 粘帖纤维复合材料
1、裂缝封闭、基底处理：
砼表面打磨
2.2
粘帖纤维复合材料
2、涂底胶：
2.2 粘帖纤维复合材料
3、修整找平层
4、粘贴纤维材料
2.3 粘贴钢板加固
粘贴钢板加固作用与粘贴碳纤维布的加固作用类似。 粘贴钢板施工需待混凝土缺陷修补、裂缝修补完成后进行。
清 理 混 凝 土 表 面
安 装 注 入 座
封 闭 裂 缝 外 口
灌 注 材 料 称 量 拌 和
严 格 按 程 序 注 胶
注 浆 质 量 检 验
表 面 清 理 、 涂 装
2.1 修补裂缝
1、裂缝表面处理：
2.1 修补裂缝
2、安装注浆座： 3、封闭裂缝外口：
2.1 修补裂缝
4、注胶
5、灌胶质量检验
对混凝土梁桥，增加混凝土横隔板的效果好于增加 钢横隔板。
1.2 增加隔板加固
施工工艺流程：
搭设支架 钻孔、植筋 连接横隔板主筋、绑 扎箍筋 吊模灌注砼及养生 探测梁体钢筋位置 预应力张拉、锚固
确定新增横隔板位置
砼表面清理、凿毛
1.2 增加隔板加固
1、钻孔、植筋、绑扎主筋和箍筋
2、吊模、灌注混凝土及养生
1.1 施加体外预应力加固
施加体外预应力加固可以较好的提高梁体的抗弯截面模量，减小 梁体绕度，减小受拉区梁体裂缝，从而调整原结构的受力状况，提高刚 度及抗裂性。由于自重增加小，减小了对墩台及基础受力状况的影响， 可节省对墩台及基础的加固量。 适用性：可在不限制通行的条件下进行加固施工，既可作为桥梁 通过重车的临时加固手段，也可作为永久提高承载能力的措施。 使用注意的问题：新旧混凝土结合问题、预应力索或预应力筋及 钢构件的防腐问题。
1.1 施加体外预应力加固
施工工艺流程：
绑 扎 立钢 模筋 浇、 筑预 混应 凝力 土孔 道 、
施 工 准 备
放 锚样 固确 块定 的转 位向 置块 、
钻 孔 、 种 植 钢 筋
穿 索 、 张 拉 、 锚 固
梁 体 病 害 修 复
清 理 场 地 ， 竣 工 验 收
1.1 施加体外预应力加固
1、钻孔、种植钢筋
优缺点：加固效果比较明显，但施工工艺复杂，技术要求
较高。对桥下净空限制的桥梁不适用。 问题：新旧混凝土结合问题、新增钢筋与原钢筋的结合问 题、混凝土浇筑工艺问题。
1.5 增大截面与配筋加固
施工工艺流程：
浇 筑 （ 喷 凝射 土） 补 强 层 混
施 工 准 备
混 凝 土 表 面 清 理
钻 孔 种 植 锚 筋
1.8 增补基桩加固
施工工艺框图：
上 部 完结 成构 加及 固桥 施面 工系 恢 复 ，
施 工 准 备
基 坑 开 挖
安 装 钻 机 或 打 桩 机
钻 凝孔 土、 或浇 打筑 入灌 注 桩桩 混
浇 筑 加 固 承 台
1.9 扩大基础加固
扩大基础加固的主要内容为增大基础的受力面积来提高桥梁
基础的承载力，防止桥梁基础进一步沉降。
高速发展的同时，出现了管理和养护技术滞后
的问题，桥梁维修养护目前是公路养护的一个
技术瓶颈。系统的研究、开发桥梁的养护维修
技术，成为我国公路管理部门的重要课题。
1．国内外桥梁状况
据统计: 美国桥梁总数约为60万座，其中1/3被美国 联邦公路局(FHWA)划为不符合要求，其中16万座被列为 具有结构缺陷（仅限于通行轻型车辆、关闭或需要立即 修复才能开放），每年需替换5千至8千座。根据FHWA估 计，需要900亿美元才能纠正这些问题。根据美国土木 工程学会2001年的调查表，美国国家级桥梁就整体而言 已处于C级，其中29%以上老化；估计在20年内，每年要 投入106亿美元进行治理,2007年8月1日18时10分，明尼 苏达州密西西比河上的钢桁拱桥垮塌震惊了世界。
视 频 剪 辑 ： 美 国 桥 梁 状 况
1．国内外桥梁状况
英国约有92,000座桥梁是在1922年以前建造的，当时尚未 引入荷载标准，导致约有1/4的桥梁不能满足现代规范要 求，如果采用重建、维修使之满足要求，则需费用达8亿 3千万英镑。在澳大利亚，仅就加固或更换新南威尔士州 的有损害缺陷的桥梁而言，估计迫切需要至少约3.5亿美 元。 德国通过对一个州内的钢筋混凝土桥梁和预应力混凝土桥 梁的全面调查，发现桥龄在50～60年的钢筋混凝土桥梁 中，27％的桥梁上部结构至少有一处严重损伤；64%至少 有一处重要损伤，30__35年桥龄的钢筋混凝土桥梁中， 13%至少有一处严重损伤，53%至少有一处重要损伤。
1.7 地下连续桩加锚杆加固
加 固 施 工 实 例 ：
基 础 加 固
1.8 增补基桩加固
增补基桩加固是在原基础旁钻孔灌注桩或打入桩，再扩大 原承台或将系梁扩大为承台的一种基础加固方法。 适用性：适用于原桥基础承载力不足的情况。
优缺点：加固效果明显，但施工中易对原桥基础产生扰动，
方法失当可能造成原桥垮塌。 问题：施工时最原桥基础的扰动问题。
二
1
桥梁维修加固原则
根据不同桥梁的结构和材料特点，在成本可控的前 提下，采用不同的加固维修方法，更换或修复损坏的 桥梁构件，使桥梁整体恢复到原有的设计承载能力， 保证桥梁的设计使用寿命。 2 对一些通过加固维修不能恢复原有设计承载能力 但又必须继续使用的的桥梁，要确定好加固后桥梁的 实际荷载等级和桥梁的剩余使用寿命。 3 一般情况，不宜通过桥梁加固提高原有桥梁的设 计承载能力；也不宜通过桥梁加固改变桥梁的结构受 力体系。 4 用于桥梁加固维修的材料必须通过国家权威检测 机构检测认证、各项性能指标满足现行规范和设计要 求。
三、桥梁加固维修的 常用技术及研讨
1、主动加固技术
2、被动加固技术
1、主动加固技术
