特种连接技术1
激光焊也是最近这些年发展起来的一种高能量的
焊接方法，它是用激光来加热，所以它可以穿透透明 介质，能够焊到透明介质容器的里边去，这是其他焊 接方法难以做到的，这种方法也被利用到医学里边， 比方讲我们有些患者视网膜脱落，视网膜是在眼球的 后面，视网膜脱落以后眼睛就会失明，现在就用激光 的办法，透过眼球焊到眼球后面，把这个视网膜和眼 球焊起来，这个已经是很成功的手术了。第二个它的 优点是不需要真空保护，因此，现在得到了非常广泛 的应用。
波音777总装车间
LHK-400型
等离子弧焊
20世纪60年代 生产率高，质量好 单面焊双面成形 变极性、微束 航空航天、火箭发动机壳体 哈工大、航空所
6mm厚LD10铝合金一次焊透 Real Time Vision Control System of Weld Formation in Variable Polarity Plasma Arc Welding
F/A-18E/F的机翼根吊环及 用于降落的连接杆采用了大 功率激光器熔化金属粉末沉 积技术和快速原形技术
电子束焊
高能量密度 加速电压（300~500kV) 真空、非真空 变截面(发动机） 汽车齿轮、飞行器、核工业 西北工大、北航所
美国F-22战机的主承力 构件后机身桁架式后梁采 用了热等静压钛合金铸件 经电子束焊的制造技术， 被喻为“继采用帆布、铝 合金之后飞机制造业的第 三个里程碑”。
水下焊接： 近海油田，水下建筑，水下管道越 来越多，水下焊接已经有迫切需要，现在焊接技术， 已经能够解决一部分水下焊接的问题，水下焊接一 般还是采用弧焊的办法，分为两种，干法和湿法。 所谓湿法，就是潜水员下去，拿了焊条在水下进行 焊接，靠电弧产生的热量，能够排出一部分水，产 生气体，形成一个空泡，然后在空泡里面进行焊接， 但是这样的深度，一般在几十米深度。还有一种是 干法的水下焊接，就是有一个装置容器，潜下去以 后把水排开，然后进行焊接。现在西方国家已经能 够焊到三百米水深，我们国家能够达到二百米左右。
特种连接技术 Special Joining Technology
山东大学 李亚江主编
激光焊
电子束焊
等离子弧焊
研究对象
扩散焊
第1讲
摩擦焊
课程的目的及要求
原理、特点、应用场合
产品要求
焊接方法 焊接设备
工艺参数
特种连接技术发展现状
激光焊
20世纪60年代 20世纪80年代 功率迅速增长（25kW） LW＋MIG 汽车、船舶、有色金属 华中科技、北工大
AZ81A镁合金搅拌摩擦焊焊缝的外观成型 （取自南昌航空学院论文）
特种连接方法的选择
考虑因素：
母材性能（热物理性能）
产品结构类型（尺寸、简复）
工件厚度（厚薄）
焊接位置（平、立、仰、全）
生产条件（成本、设备、人员）
特种连接技术的新近展
提高焊接生产率 提高焊接机械化、自动化和集成化 焊接过程的智能化 新热源的不断开发 （L＋PA） 焊接设备的不断更新（逆变电源）
空间焊接： 1970年前苏联的宇航员在联盟号空间站 人类第一次在空间站进行焊接实验，采用电子束焊 方法。现在人类在空间的活动越来越多，空间站是 个热点方向。
几百吨重的空间站，不可能一次用运载火箭发射 上去，所以都是采用蚂蚁搬家的办法，一次发射一 块，一次发射一块，然后在空间把它连接起来，因 此焊接就成为一个需要的一种工艺，再加上空间站 现在要求寿命越来越高，一般空间站现在要求能够 在空间的寿命要超过25年，在穿梭对接时发生碰撞， 在宇宙空间有各种各样的粒子流的撞击，空间站本 身的变形、维修、堵漏，也是一个很现实的问题。 美国趋向于采用激光；日本采用气体保护焊。极限 环境下的焊接已成为目前发展的一个热点。
立焊位置，能量密度高，加热范围小和穿透力大，可以实现中厚板铝合金单 面焊双面自由成形。能够获得零缺陷焊缝，但是焊接规范和工艺参数匹配范围 窄，焊缝成形稳定性较差。因此进行焊缝成形稳定性控制是十分必要的。国防 工业中具有应用前景，如铝锂合金外燃料箱、火箭壳体的焊接等。
VPPA（变极性）焊接实验系统 ；焊接电流控制 ；等离子气流量控制 ；送丝速 穿孔熔池图像检测与处理 ；焊缝成形动态建模和仿真；VP拌摩擦焊接中心
2002年4月北京航空制造工程研究所与 英国焊接研究所（TWI）在北京就FSW 专利许可正式签约，同时在技术合作的 基础上成立“中国搅拌摩擦焊中心”
中国搅拌摩擦焊中心－是中国地区唯一 得到TWI一级专利授权许可单位；
中国搅拌摩擦焊中心－全权代理TWI在 中国地区（包括香港、澳门、台湾） FSW专利技术许可发授和管理；
扩散焊
固相焊 质量好 真空、非真空 易氧化、难熔焊 航空航天、仪表、电子 山大、哈工大、北工大
铝制板式油冷器
浙江银轮股份公司，2004年生产各类散热器450万台，实现产品销售收 入4亿元，出口创汇2000万美元，公司资产规模已达4亿元。
摩擦焊
固相焊 效率高 、质量好 适于机械化 航空航天、仪表、电子 哈工大、航空所、西北工大
激光光刻，是集成电路片上面刻它的厂名和它的型
号，采用激光光刻，可以防伪。激光还可以做艺术加 工，激光在切割铜，激光在焊首饰，是手工操作的， 所以可能技术要求很高，采用激光光源可以把采用银 焊丝把金刚石焊到首饰上面去。
使用激光快速原形制造 （RPM）技术制造出RAH66直升机的结构和座舱控制 系统的样件
特种焊接技术

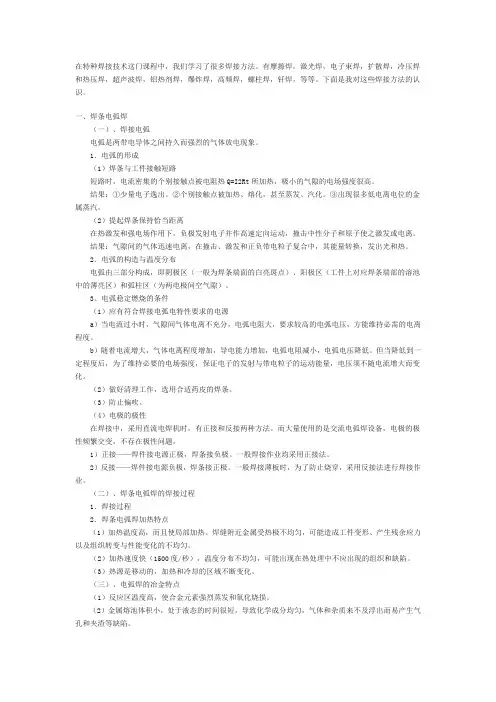

在特种焊接技术这门课程中，我们学习了很多焊接方法。
有摩擦焊，激光焊，电子束焊，扩散焊，冷压焊和热压焊，超声波焊，铝热剂焊，爆炸焊，高频焊，螺柱焊，钎焊，等等。
下面是我对这些焊接方法的认识。
一、焊条电弧焊（一）、焊接电弧电弧是两带电导体之间持久而强烈的气体放电现象。
1．电弧的形成（1）焊条与工件接触短路短路时，电流密集的个别接触点被电阻热Q=I2Rt所加热，极小的气隙的电场强度很高。
结果：①少量电子逸出。
②个别接触点被加热、熔化，甚至蒸发、汽化。
③出现很多低电离电位的金属蒸汽。
（2）提起焊条保持恰当距离在热激发和强电场作用下，负极发射电子并作高速定向运动，撞击中性分子和原子使之激发或电离。
结果：气隙间的气体迅速电离，在撞击、激发和正负带电粒子复合中，其能量转换，发出光和热。
2．电弧的构造与温度分布电弧由三部分构成，即阴极区（一般为焊条端面的白亮斑点）、阳极区（工件上对应焊条端部的溶池中的薄亮区）和弧柱区（为两电极间空气隙）。
3、电弧稳定燃烧的条件（1）应有符合焊接电弧电特性要求的电源a）当电流过小时，气隙间气体电离不充分，电弧电阻大，要求较高的电弧电压，方能维持必需的电离程度。
b）随着电流增大，气体电离程度增加，导电能力增加，电弧电阻减小，电弧电压降低。
但当降低到一定程度后，为了维持必要的电场强度，保证电子的发射与带电粒子的运动能量，电压须不随电流增大而变化。
（2）做好清理工作，选用合适药皮的焊条。
（3）防止偏吹。
（4）电极的极性在焊接中，采用直流电焊机时，有正接和反接两种方法。
而大量使用的是交流电弧焊设备，电极的极性频繁交变，不存在极性问题，1）正接——焊件接电源正极，焊条接负极。
一般焊接作业均采用正接法。
2）反接——焊件接电源负极，焊条接正极。
一般焊接薄板时，为了防止烧穿，采用反接法进行焊接作业。
（二）、焊条电弧焊的焊接过程1．焊接过程2．焊条电弧焊加热特点（1）加热温度高，而且使局部加热。
焊缝附近金属受热极不均匀，可能造成工件变形、产生残余应力以及组织转变与性能变化的不均匀。
特种连接方法及工艺课程设计
特种连接方法及工艺课程设计一、引言工业制造中，连接工艺是非常常见的一种工艺。
为了满足各种工业生产需要，各种形式的连接方法和工艺被不断研发出来。
而在一些特殊行业（如航空、军工等），由于产品的特殊性，对连接工艺的要求更高。
因此，特种连接方法及工艺的研发也逐渐受到关注。
本文将介绍一些常见的特种连接方法及其应用，并提出一些学习特种连接工艺的建议。
二、特种连接方法及应用1. 钎焊钎焊是一种通过将钎料熔化并凝固来连接两个或更多金属件的方法。
据了解，钎焊的温度通常较低，不会对金属的性能产生太大影响，而且具有较高的强度和耐腐蚀性。
钎焊在航空航天、电子、纺织、玻璃、医疗器械、交通运输和化学工业等领域中得到非常广泛的应用。
2. 熔焊熔焊是一种将两个或多个金属件通过熔化并混合他们的材料，在液态状态下连接在一起的方法。
熔焊通常用于铜、铝和带有氧化表面的不锈钢等金属，广泛应用于汽车制造、火箭制造、环保设备、国防工业、化学工业以及玻璃制品等领域。
3. 粘接粘接是一种将两个或多个材料通过粘结剂粘合在一起的方法。
粘接可以在不改变基础材料的基本性质的情况下，将各种材料粘合在一起。
粘接通常适用于不同材料的连接，如金属与非金属、橡胶与塑料等。
粘接在汽车、航空、电子、建筑、医疗器械、环保等领域中广泛应用。
三、学习特种连接工艺的建议1. 实践与理论相结合对于特种连接工艺的学习，理论和实践同样重要。
理论知识可以帮助学生了解特种连接工艺的原理、优缺点和应用范围以及工艺选择。
而实践则可以帮助学生加深对特种连接工艺的认识和理解，掌握手工操作的技巧和经验。
2. 增加实际操作机会在学习特种连接工艺时，增加实际操作机会是非常重要的。
学校可以与企业合作，在实验室、车间等场所设置相关设备并提供工具和材料，让学生亲自操作，加深对特种连接工艺的理解和掌握。
3. 多角度分析问题在学习特种连接工艺时，应多角度分析问题。
例如，应该分析连接材料的种类、形状、尺寸等因素对工艺的影响，同时也要考虑环境、负荷、使用寿命等多方面的问题。
特种焊接文档
特种焊接简介特种焊接是一种针对特殊材料和特殊环境条件的焊接技术。
在许多行业，如航空航天、海洋工程和核能工业等领域，常常需要使用特殊材料进行构造和制造。
这些特殊材料具有较高的强度、耐腐蚀性和抗高温性，因此需要使用特种焊接技术来确保焊接接头的质量和可靠性。
特种焊接技术的分类特种焊接技术可以根据不同的焊接材料和环境条件进行分类。
下面介绍一些常见的特种焊接技术：1.不锈钢焊接：不锈钢具有较高的耐腐蚀性和抗高温性，因此在一些要求耐腐蚀性的环境中广泛应用。
不锈钢焊接技术主要包括TIG焊接和MIG焊接等。
2.高温合金焊接：在航空航天和船舶制造等领域中，常常需要使用具有较高耐高温性的材料，例如镍基合金、钼合金等。
高温合金焊接技术包括电弧焊、激光焊等。
3.铝合金焊接：铝合金具有较低的密度和良好的导热性能，在航空航天和汽车制造等领域有广泛应用。
铝合金焊接技术主要包括TIG焊接和MIG焊接等。
4.磁悬浮焊接：磁悬浮焊接是一种利用磁场控制焊接过程的先进焊接技术。
它具有焊接速度快、焊接质量高等优点，在汽车制造和轨道交通领域具有广泛应用。
特种焊接的挑战和解决方案特种焊接面临着一些独特的挑战，例如焊接材料的变形、气孔和裂纹的产生等。
为了解决这些挑战，需要采取一些特殊的措施和技术。
1.焊接参数的优化：焊接参数的优化是确保焊接接头质量的关键。
通过调整焊接电流、电压和焊接速度等参数，可以减小焊接热影响区域，减少焊接变形和气孔的产生。
2.合适的预热和后热处理：预热和后热处理可以有效地降低焊接应力和改善焊接接头的性能。
预热可以提高材料的塑性和热传导性，减少焊接变形和裂纹的产生。
后热处理可以消除焊接残余应力，提高接头的强度和韧性。
3.使用合适的焊接材料和填充材料：选择合适的焊接材料和填充材料对特种焊接至关重要。
这些材料应具有与基材相似的性能，以确保焊接接头的一致性和可靠性。
4.环境控制：在特殊环境条件下进行焊接时，如高温、低温、高真空等，需要对焊接环境进行有效的控制。

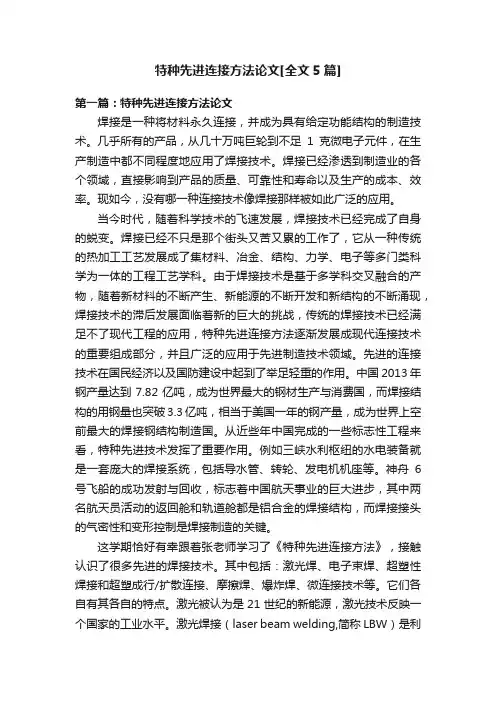

特种先进连接方法论文[全文5篇]
![特种先进连接方法论文[全文5篇]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/caca6c04bdd126fff705cc1755270722192e593a.webp)
特种先进连接方法论文[全文5篇]第一篇：特种先进连接方法论文焊接是一种将材料永久连接，并成为具有给定功能结构的制造技术。
几乎所有的产品，从几十万吨巨轮到不足1克微电子元件，在生产制造中都不同程度地应用了焊接技术。
焊接已经渗透到制造业的各个领域，直接影响到产品的质量、可靠性和寿命以及生产的成本、效率。
现如今，没有哪一种连接技术像焊接那样被如此广泛的应用。
当今时代，随着科学技术的飞速发展，焊接技术已经完成了自身的蜕变。
焊接已经不只是那个街头又苦又累的工作了，它从一种传统的热加工工艺发展成了集材料、冶金、结构、力学、电子等多门类科学为一体的工程工艺学科。
由于焊接技术是基于多学科交叉融合的产物，随着新材料的不断产生、新能源的不断开发和新结构的不断涌现，焊接技术的滞后发展面临着新的巨大的挑战，传统的焊接技术已经满足不了现代工程的应用，特种先进连接方法逐渐发展成现代连接技术的重要组成部分，并且广泛的应用于先进制造技术领域。
先进的连接技术在国民经济以及国防建设中起到了举足轻重的作用。
中国2013年钢产量达到7.82亿吨，成为世界最大的钢材生产与消费国，而焊接结构的用钢量也突破3.3亿吨，相当于美国一年的钢产量，成为世界上空前最大的焊接钢结构制造国。
从近些年中国完成的一些标志性工程来看，特种先进技术发挥了重要作用。
例如三峡水利枢纽的水电装备就是一套庞大的焊接系统，包括导水管、转轮、发电机机座等。
神舟6号飞船的成功发射与回收，标志着中国航天事业的巨大进步，其中两名航天员活动的返回舱和轨道舱都是铝合金的焊接结构，而焊接接头的气密性和变形控制是焊接制造的关键。
这学期恰好有幸跟着张老师学习了《特种先进连接方法》，接触认识了很多先进的焊接技术。
其中包括：激光焊、电子束焊、超塑性焊接和超塑成行/扩散连接、摩擦焊、爆炸焊、微连接技术等。
它们各自有其各自的特点。
激光被认为是21世纪的新能源，激光技术反映一个国家的工业水平。
激光焊接（laser beam welding,简称LBW）是利用高能量密度的激光束作为热源的一种高度精密的焊接方法。
特种焊接及应用
特种焊接及应用特种焊接是指应用特殊的焊接设备和技术，用于特定的工作环境或特定的焊接材料的焊接方法。
特种焊接广泛应用于航空航天、核工业、化工、船舶、电力、石化、铁路、冶金等行业。
在这些行业中，焊接工作环境复杂，焊接材料也多种多样，传统的焊接方法无法满足要求，因此特种焊接技术得到了广泛的应用。
航空航天领域是特种焊接的重要应用领域之一。
航空航天产品对焊接质量和可靠性要求极高，因此需要采用特种焊接方法。
例如，航空发动机燃烧室内的高温高压气体会对焊缝造成严重的腐蚀和应力，因此需要采用自动氩弧焊接和激光焊接等特种焊接方法，以提高焊接质量和可靠性。
核工业是另一个特种焊接的重要应用领域。
核电站中的核反应堆容器和管道需要经受高温高压的环境，在这种特殊条件下，必须采用特种焊接方法来确保焊缝的完整性。
特种焊接技术包括热压焊接、电子束焊接和激光焊接等，这些方法能够在高温高压下实现稳定、高质量的焊接，确保核电站的安全运行。
化工行业也广泛应用特种焊接技术。
化工设备需要耐高温、耐腐蚀的特殊焊接材料，以保证设备在恶劣环境下的正常运行。
特种焊接技术例如氩弧焊接、TIG氩弧焊接等可以满足化工设备的特殊要求，确保焊接质量和可靠性。
船舶行业也是特种焊接的应用领域之一。
船舶结构和船舶设备需要高强度和高可靠性的焊接，以应对海上恶劣环境的挑战。
特种焊接技术可以应用于船舶的船壳焊接、船舶管道焊接等。
例如，电弧焊接、激光焊接等方法可以提高焊接质量和可靠性，确保船舶的安全运行。
此外，特种焊接还应用于电力、石化、铁路、冶金等行业。
这些行业对焊接质量和可靠性要求较高，因此需要采用特种焊接方法。
特种焊接技术不仅可以提高焊接质量和可靠性，还可以提高工作效率，降低焊接成本。
总之，特种焊接是应用于特定工作环境和特定焊接材料的一种焊接技术。
它广泛应用于航空航天、核工业、化工、船舶、电力、石化、铁路、冶金等行业，能够满足这些行业对焊接质量和可靠性的高要求。
特种焊接技术的发展将进一步推动各行业的发展和进步。
特种焊接技术
特种焊接技术焊接是一种将材料熔化并连接在一起的加工方法。
在工业领域，焊接技术被广泛应用于工件的制造和修复。
特种焊接技术是一种针对特定材料或特殊工艺需求而开发的焊接技术，它具有高度的专业性和复杂性。
本文将介绍几种常见的特种焊接技术及其应用。
一、激光焊接激光焊接是一种利用激光束的高能量浓缩进行焊接的技术。
激光束的热量能够快速将工件表面熔化，并形成稳定的焊缝。
激光焊接具有焊接速度快、焊接质量高、热影响区小等优点，因此广泛应用于航空航天、汽车制造等高端领域。
二、超声波焊接超声波焊接是一种利用超声波振动的能量将工件连接在一起的焊接技术。
通过超声波的高频振动，工件表面的材料迅速熔化并形成焊缝。
超声波焊接具有焊接速度快、焊接强度高、无需额外焊接材料等优点，因此广泛应用于电子、塑料制品等领域。
三、电阻焊接电阻焊接是一种利用工件在电流的作用下产生热量并瞬间熔化连接的焊接技术。
通过在工件接触点施加电流，将工件表面加热到熔点，然后快速压合，使工件连接在一起。
电阻焊接具有焊接速度快、焊接强度高、适用于大面积焊接等优点，因此广泛应用于汽车制造、金属制品等领域。
四、摩擦焊接摩擦焊接是一种利用两个工件之间的摩擦产生的热量进行连接的焊接技术。
通过使工件在较高的压力下相对运动，引起工件表面的摩擦，产生足够的热量将工件连接在一起。
摩擦焊接具有焊接速度快、焊接强度高、无需额外焊接材料等优点，因此广泛应用于铁路、船舶制造等领域。
五、搅拌摩擦焊接搅拌摩擦焊接是一种利用旋转工具在工件接触面上施加搅拌力并产生热量进行连接的焊接技术。
通过在两个工件之间施加搅拌力，使工件表面熔化并形成焊缝。
搅拌摩擦焊接具有焊接速度快、焊接强度高、无需额外焊接材料等优点，因此广泛应用于航空航天、装备制造等领域。
特种焊接技术的应用可以解决传统焊接技术无法满足的复杂和特殊需求。
通过不断推进技术的创新和应用，特种焊接技术在各个领域都取得了显著的成果。
然而，特种焊接技术的发展仍面临着一些挑战，例如设备成本高、操作技能要求高等。
《特种环境下的连接方法》
《特种环境下的连接方法》课程作业学院班号学号姓名日期伴随着人类对海洋的开发，大量的海洋工程施工对水下焊接技术提出了新的要求，使得水下焊接技术在先进科学技术的推动下进入了新一轮的发展期，湿法水下焊接作为一种简单、经济的水下焊接方法得到了越来越广泛的使用[1]。
但是，与干法水下焊接相比，湿法水下焊接焊缝成形质量较差。
因此，在以后的研究中，有必要着重于湿法水下焊接质量提高，并结合计算机技术和智能控制技术实现湿法水下焊接的机械化、自动化、智能化，进一步扩大其在水下焊接中得应用。
一、湿法水下焊接湿法水下焊接时工件直接置于水环境中，水与电弧之间没有任何隔离设施，电弧仅仅是靠焊条在焊接过程中产生的气体以及水汽化形成的气泡来保护，焊接过程示意图如图1所示。
湿法水下焊接设备简单、操作方便、成本低廉、适应性强，但焊缝成形较差、焊接质量不高。
图1 湿法水下焊接示意图二、国内外研究现状（1）水下湿法焊接焊条的进展水下湿法焊接电弧的稳定性与焊条的药皮组成有十分密切的关系。
由于水下湿法焊接将导致焊缝金属中易出现气孔和氢致裂纹，增加热影响区硬度。
所以新型的水下焊条应具有以下特点：有良好的电弧稳定性；焊条药皮有适当的厚度和熔化温度；熔渣有良好的流动性，脱渣容易；药皮产生的气体足可提供合适的气泡保护；形成的焊缝应有较好的外观，在一定水深范围内，正确操作时没有焊接缺陷。
药皮中主要应包含以下几种物质：增加针状铁素体含量的Ti、B；提供附加热的铝热剂；改善电弧稳定性的低电离能物质；降低氢分压的造气剂以及能大量吸附氢的物质。
常用的水下焊条有铁素体焊条、奥氏体焊条与镍基焊条[2]。
钛型焊条焊接缺陷最少，工艺性及成型良好，但热影响区中容易出现氢致裂纹。
若采用氧化型或镍基焊条，它们能避免氢致裂纹，但对电弧稳定性和气孔率较为敏感；镍基焊条的另一个优点是疲劳强度较高。
镍在2-3%时有最好的韧性和拉伸性能，因为镍的存在减小了铁素体等轴晶的尺寸, 当镍含量超过了3%时，开始出现液化裂纹，所以韧性又下降。
特种焊接技术
1.摩擦焊：在轴向压力与转矩作用下，利用焊接接触面之间的相对运动及塑性流动所产生的摩擦热及塑性变形热，使被焊接面的金属达到热塑化的状态，通过两侧材料间的相互扩散和动态再结晶实现连结的一种焊接方法2.激光焊是以聚焦的激光束作为能源轰击焊件所产生的热量进行焊接的方法。
3.电子束焊是高能量密度的焊接方法，它利用空间定向高速运动的电子束，撞击工件表面后，将部分动能转化为热能，使被焊金属熔化，冷却结晶后形成焊缝4.扩散焊是金属或非金属在固态下靠相互扩散完成焊接的方法，这种焊接方法可以精确地控制焊件的尺寸，使焊接件的表面形状规则5.冷压焊是在室温下进行的，焊件在强大的外界压力下，工件表面的氧化膜破裂并被塑性流动的金属挤向焊接件外部，使纯金属紧密接触，达到原子间结合，最后形成牢固的焊接接头6.热压焊是在工件加热条件下施加压力，使被焊界面金属产生塑性变形，形成界面金属原子间的结合。
7.超声波焊是利用超声波的能量进行焊接的一种方法，它是在被焊工件上先施加一定的压力，然后利用高频的机械振动，使接触面之间产生相对摩擦运动，将金属表面的氧化膜破坏，从而实现焊接的过程。
8.铝热剂焊是利用金属氧化物和铝（还原剂）之间的氧化还原反应所产生的热量，进行熔焊金属母材、填充接头而完成焊接的一种方法。
9.强（弱）规范：摩擦焊时，转速和摩擦压力的不同组合可得到不同的规范，强规范时，转速较低，摩擦压力较大，摩擦时间短10.离焦量：指焊接时焊件表面离聚焦激光束最小斑点的距离11.集肤效应：电流在导线内通过，低频电流或直流在导体的任一截面的电流密度是相等的，但高频电流则出现电流集中在导体表皮的现象12.邻近效应：当高频电流彼此反向流动或在一个往复导体中流动时，就会出现电流集中流动于导体邻近侧的奇异现象1.摩擦焊的优缺点？优：接头质量高；适于各类同种或异种材质的连结；生产效率高；焊接尺寸精度高，成本低；设备易于机械化，自动化，操作简单；节能环保；缺：①旋转摩擦焊仅适合焊接高强度回转体构件，焊接必须依靠旋转摩擦进行焊接，接头形式和工件断面形成受损，对非圆形截面零件、盘状工件和薄壁管件焊接较困难；受摩擦焊机功率和压力的限制，旋转摩擦焊不能焊接断面较大的工件，目前可焊接工件的最大断面为200㎝²;搅拌摩擦焊仅适合轻合金材料的对接和搭接，对于高强度材料如钢钛合金以及粉末冶金材料的焊接则较困难②对于盘状薄零件、薄管件和筒形件，不易于装夹，较难施焊，因此对工装夹具要求较高;有时焊接接头的飞边是多余和有害的，要求增加清理工序，增加了成本，此外，摩擦焊机设备相对较为复杂，焊机的一次性投机较大，只有大批量生产才能降低成本2.简述搅拌摩擦焊的原理及其优点？原理：利用一个非损耗的搅拌头旋转着插入被焊接工件，当搅拌头的肩部和被焊接工件的表面接触时，由于搅拌针和搅拌肩与被焊接材料的摩擦生热，使搅拌针附近的材料热塑化，热塑化的金属在搅拌头的旋转摩擦作用下，逐渐由前部向后部转移，当搅拌头向前移动时，在搅拌头轴肩的挤压，锻造作用下，形成致密的固相扩散连结接头；优：焊接变形小；焊接金属力学性能好；工作环境好；搅拌头属于非消耗性材料；操作简单；氧化皮可以自动去除；设备结构简单，易于实现自动焊接和机器人焊接；可用于焊接裂纹敏感性较高的材料。
特种连接方法及工艺课件：对焊-
4.2.2 閃光對焊一般工藝
（1）閃光對焊焊接迴圈 連續閃光對焊焊接迴圈由閃光、頂鍛、保持、休止等程式 組成（圖4-5a），其中閃光、頂鍛二個連續階段組成連續 閃光對焊接頭形成過程，而保持、休止等程式則是對焊操 作中所必須的。預熱閃光對焊，是在上述焊接迴圈中增設 有預熱程式（或預熱階段）。預熱方法有二種：電阻預熱 和閃光預熱，
鋁合金的閃光對焊
鋁及其合金由於具有導電導熱性好、易氧化和氧化物 （Al2O3）熔點高等特點，閃光對焊焊接性較差。在焊接 參數不當時，接頭中易形成氧化夾雜、殘留鑄態組織、疏 鬆和層狀撕裂等缺陷，將使接頭塑性急劇降低。一般說來， 冷作強化型鋁合金、退火態的熱處理強化型鋁合金，閃光 對焊焊接性稍好；而淬火態熱處理強化鋁合金，焊接性則 較差，必須採用較高的閃光速度和強制成形的頂鍛模式 （圖4-10），並且焊後要進行淬火和時效處理。鋁合金推 薦選用矩形波電源閃光對焊。
頂鍛速度vu
閃光對焊時，頂鍛階段動夾具的移動速度稱頂鍛速度，它 是獲得優質接頭的重要參數。通常vu略大些有利，因為足 夠高的vu能迅速封閉對口端面間隙、減少金屬氧化，在高 速狀態下可較容易的排除液態金屬和氧化夾雜，使純淨的 端面金屬緊密貼合，促進交互結晶。如果vu較小，不僅使 閉合間隙和塑性變形所需時間增長，而且由於對口金屬溫 度早已降低，導致去除和破壞氧化膜變得困難。
4.2 閃光對焊
閃光對焊（Flash butt welding，FBW），工件裝配成對 接接頭，接通電源，並使其端面逐漸移近達到局部接觸， 利用電阻熱加熱這些接觸點（產生閃光），使端面金屬 熔化，直至端部在一定深度範圍內達到預定溫度時，迅 速施加頂鍛力完成焊接的方法。閃光對焊又可分為連續 閃光焊和預熱閃光焊。
考慮焊件因閃光而減短的預留長度，又稱燒化留量。它是 一重要加熱參數，可使沿焊件長度獲得合適的溫度分佈 （圖4-6），應根據材料性質、焊件截面尺寸和是否採取 預熱等因素來選擇。通常，Δf約占總留量Δ（Δf+Δu）的 70%~80% ， Δu 為 頂 鍛 留 量 ； 預 熱 閃 光 焊 時 Δf 可 縮 短 到 （1/3~1/2）Δ。
特种钢板对接焊施工工法
特种钢板对接焊施工工法特种钢板对接焊施工工法一、前言特种钢板对接焊施工工法是一种在特定条件下应用的焊接工艺，用于将特种钢板材料连接在一起，以满足工程设计要求。
本文将详细介绍特种钢板对接焊施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点特种钢板对接焊施工工法具有以下特点：1. 适应性强：特种钢板对接焊施工工法可适用于各种特种钢板材料，如不锈钢板、耐热钢板等。
2. 高强度连接：通过特种钢板的对接焊施工工法可以实现牢固的连接，确保结构的强度和稳定性。
3. 较低的热变形：特种钢板对接焊施工工法采用专业的施工工艺，可以降低焊接过程中的热变形，保证焊接后的结构尺寸精度。
4. 施工周期短：特种钢板对接焊施工工法操作简单，施工效率高，可以缩短施工周期，提高工程进度。
三、适应范围特种钢板对接焊施工工法适用于以下情况：1. 对钢板材料连接有高强度要求的工程，如桥梁、压力容器等。
2. 对焊接过程中的热变形有严格要求的工程，如船舶、装置等。
3. 需要缩短施工周期的工程，如高速公路、轨道交通等。
4. 需要保证焊接质量和结构稳定性的工程，如核电站、石油化工等。
四、工艺原理特种钢板对接焊施工工法主要通过以下几个方面实现工程的连接和结构的稳定：1. 材料选择：根据工程要求选择适用的特种钢板材料，确保连接的强度和耐久性。
2. 工艺选择：根据特种钢板材料的特性选择合适的施工工艺，包括焊接方法、焊接参数等。
3. 施工控制：在施工过程中进行严格的控制，包括焊接温度、施工条件等，以确保施工质量和结构稳定性。
4. 焊缝检测：对焊接后的焊缝进行检测，确保焊缝的质量和可靠性。
五、施工工艺特种钢板对接焊施工工法的施工工艺包括以下几个阶段：1. 准备工作：包括材料准备、设备准备、施工方案确定等。
2. 钢板准备：对特种钢板进行切割、打磨等准备工作，以满足连接的要求。
3. 对接焊接：根据工程要求进行对接焊接，采用适合的焊接方法和参数，确保连接质量。
