电缆沟挖填土方

电缆沟挖填土方

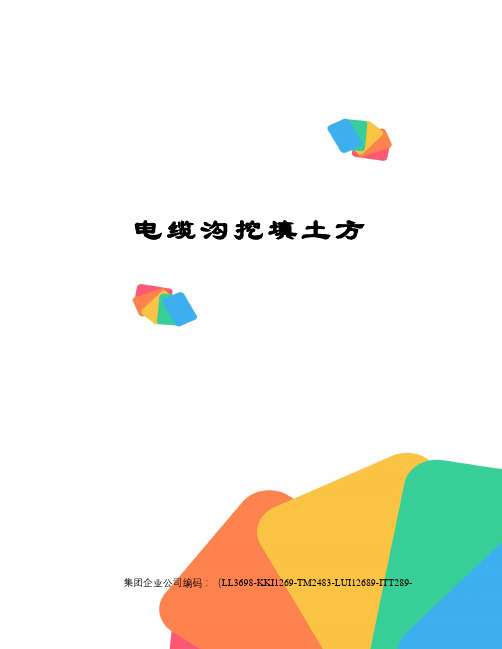

电缆沟挖填土方集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-电缆沟挖填土方3.1沟槽开挖本工程现场土质情况较好,采取人工配合机械严格按施工设计边坡进行,边坡为1:0.3,沟槽两侧留0.3m的操作面宽。

若遇到周边环境较差不适合机械开挖的段面,采用人工进行开挖。

在开挖过程中将开挖出的余土就近堆放,但堆放点距沟槽边不少于5米。

沟底应按千分之三设置纵坡,每50米设置设置φ500深0.5米的集水井,沟槽开挖过程中及结构施工中,均应进行临时施工排水,用水泵将将集水抽排至施工范围外的排水系统,保持管道施工在无水条件下进行。

电缆沟施工后沟槽不得长期停置,应及时回填以保证沟槽回填的质量。

在施工管道时,开挖到设计标高,请设计人员、监理、业主现场验槽后,确保电缆沟基础达到设计要求。

3.2砼底板C20砼底板用木方作侧模,用钢道钉进行固定。

底板砼配合比严格按照公司中心试验室的理论配合比,再根据现场材料含水量情况调整施工配合比执行,并严格控制过磅配料及水灰比,操作人员不得随意增减用水量。

砂石料进场前,必须对其作一次检验,不符合材质要求的砂石料,在冲洗前一律不得使用,按规范要求数量制作试模,试模要与结构砼同条件养护,底板砼的浇捣按设计沉降缝为一施工段,由一端平行向另一端推进摊铺。

砼在拌合场内拌制,机动车送至现场,采用平板振动器拖平密实,人工收浆抹平收光平整,浇筑砼时,随时进行跟踪测量,并做好记录,严格按高程收浆到位,用平整尺检测,人工收浆不少于三遍,并将侧墙体与底板结合处的砼底板面凿毛并清洗干净,以利于墙体与底板结合牢固。

底板采用麻袋湿水养护14天。

3.3墙体施工、盖板压顶安装当底板砼强度达到2.5Mpa(即三天后)时,方可砌墙,砌墙前由测量人员放出墙体框线。

砌墙粘土砖使用前用清水浸湿,底板与墙体相接处凿毛并清洗干净,墙体用M10水泥砂浆砌75#粘土砖挤浆砌筑。

砌体砂浆必须饱满,以防渗水漏水,砌缝砂浆要刮平,上下错缝平顺。

电缆及保护管计算规则

电缆及保护管计算规则(一)直埋电缆的挖、填土方,除特殊要求外,可按下表计算土方量注:①两根以内的电缆沟,系按上口宽度600mm下口宽度400mm 深度900mn计算的常规土方量(深度按规范的最低标准);②每增加一根电缆,其宽度增加170mm③以上土方量系按埋深从自然地坪起算,如设计埋深超过900mn fl寸,多挖的土方应另行计算。

(二)电缆沟盖板揭、盖项目,按每揭每盖一次,以“100m为计量单位,如又揭又盖,则按两次计算。

(三)电缆保护管长度,除设计规定长度计算外,遇有下列情况,应按以下规定增加保护管长度:1、横穿道路,按路基宽度两侧各增加2m2、垂直敷设时,管口距地面增加2m3、穿过建筑物外墙时,按基础外缘以外增加im4、穿过排水沟时,按沟壁外缘以外增加1m。

(四)电缆保护管埋地敷设,其土方量凡有施工图注明的,按施工图计算;无施工图的,一般按沟深0.9m、沟宽按最外边的保护管两侧外缘各增加0.3m工作面计算(五)电缆敷设按单根以“ 100m为计量单位,一个沟内(或架上)敷设三根各长100m的电缆,应按300m计算,以此类推。

(六)电缆敷设长度应根据敷设路径的水平和垂直敷设长度,按下表规定增加附加长度。

电缆敷设的附加长度注:电缆附加及预留的长度是电缆敷设长度的组成部分,应计入电缆长度工程量之内,即:电缆工程量二施工图用量+附加及预留长度。

(七)电缆终端头及中间头均以个为单位。

电力电缆和控制电缆均按一根电缆有两个终端头考虑。

中间电缆头设计有图示的,按设计确定; 设计没有规定的,按实际情况计算(或按平均250m一个中间头考虑)(八)桥架安装,以10m为计量单位。

(九)钢索的计算长度以两端固定点的距离为准,不扣除拉紧装置的长度。

电缆工程定额


6
2-633 电缆终端头制安
主材:终端盒

10
169.87
1698.70
29.45
294.50


7103.83
3345.59
电缆保护管敷设及顶管
保护管增加长度:
1、横穿道路时,按路基宽度两端各增 加2m。 2、垂直敷设时,管口距地面增加2m。 3、穿过建筑物外墙时,按基础外缘以 外增加1m。 4、穿过排水沟时,按沟壁外缘以外增 加1m。
铝芯电力电缆敷设
注:1、厂外电缆(包括进场部分)敷设,另计工地运输。 2、主要材料为电缆。
铜芯电力电缆敷设
注:1、厂外电缆(包括进场部分)敷设,另计工地运输。
2、主要材料为电缆。
电缆头制作安装
控制电缆中间接头制作、安装
注:不包括中间Βιβλιοθήκη 保护盒控制电缆终端头制作、安装
桥架安装


• 某电缆敷设工程,采用电缆沟铺沙盖砖直埋, 并列铺设5根VV23(3*50+2*25)的电力电缆, 变电所与配电间有¢100保护钢管,电缆垂直距 离1m。
5m ¢100
5根
100m
10m ¢100 配电间
变电所
试:1、计算工程量 2、计算工程直接费
工程量计算表
序 号
工程名称及计算式
单 位
数量
1 电缆沟挖填:(0.45+3*0.153)*115 2 铺沙盖砖: 115
m3 104.54 m 115
3 铺沙盖砖每增一根: 3*115
4 电缆保护管敷设: 115+1*2 5 铜芯电力电缆敷设: 5*(100+5+10+1*2+1.5+1.5*2+2) *(1+2.5%) 6 终端头: 2*5

电缆沟工程施工方案及方法

电缆沟工程施工方案及方法1、土方工程:电缆沟采用人工挖土,其挖土边坡作垂直立面。

挖土时不一次性挖至基底标高,留5-10cm土方,以防标高控制不准和雨后扰动,引起槽底超深,天气睛好后用水准仪抄平,每2m设一测点,定子桩,按设计坡度一次性铲平到垫层底标高,验收符合要求后,抓紧浇筑混凝土垫层,混凝土垫层现场搅拌,并用平板振动器振实。

为不致使电缆浸泡在雨水中,不允许电缆沟内长期积水,应确保流水畅通,在电缆内需设千分之二的泻水坡度。

所有土方除留足回填土外,余土用装卸机运至业主指定地点。

2、电缆沟墙体⑴找平:弹线砌墙前,应先在垫层顶面用水泥砂浆或细石混凝土找平。

然后根据所提供的尺寸弹出墙身轴线。

⑵立皮数杆:皮数杆是控制墙体高度的标志杆。

其上划有每皮砖和灰缝的厚度,予埋件的位置。

用以控制砌体的竖向尺寸,皮数杆一般立在墙体的转角处,每隔10-15m立一根,使皮数杆上的±0.00与提供的±0.00相吻合。

⑶盘角、挂线:墙角是确定墙面的主要依据,故可以根据皮数杆先砌墙角,然后拉准线砌中间墙身。

⑷铁件予埋:砌筑过程中,根据皮数杆上的标志的予埋铁件位置预埋,施工中需注意:①钢筋需热镀锌,在施工过程中不得破坏钢筋的镀锌层则需作防腐处理;②钢筋两端的高度应保持一致。

#⑸检查:砌筑过程中应及时进行检查。

尤应注意墙的检查。

轴线位移不大于10mm,墙顶尺寸不超过±15mm,墙身垂直度用托线板检查,垂直度偏差5mm,砖水平度用水平尺检查水平缝的平直度允许偏差,在10m长度内,不大于10mm。

3、电缆沟粉刷⑴设计采用1:2水泥防水砂浆粉刷,厚度20mm,转角处抹成钝角。

⑵抹灰前,砖墙表面的灰尘、污垢和油渍等,应清理干净。

对于过于干燥的基层,要洒水湿润,并在墙上先刷水泥浆或洒水泥浆处理。

⑶为有效的控制墙面抹灰厚度与平直度,抹灰前应先检查基层表面的平整度,并用1:2水泥砂浆设置标志和标筋,作为底层抹灰的依据以便找平。

电缆沟施工方案及技术措施

(1)电缆沟施工方案及技术措施1)一般规定1本规程适用于工业与民用建筑基坑(槽)及管沟的土方开挖和回填工程。

2在基坑(槽)或管沟工程等开挖施工中,当可能对邻近建(构)筑物、地下管线、永久性道路产生危害时,应对基坑(槽)、管沟进行支护后再开挖。

3土方开挖的顺序、方法必须与设计工况相一致,并遵循“开槽支撑,先支撑后挖,分层开挖,严禁超挖”的原则。

4基坑(槽)、管沟的挖土应分层进行。

在施工过程中基坑(槽)、管沟边堆置土方不应超过设计荷载,挖方时不应碰撞或损伤支护结构、降水设施。

5基坑(槽)、管沟土方施工中应对支护结构、周围环境进行观察和监测,如出现异常情况应及时处理,待恢复正常后方可继续施工。

6基坑(槽)回填时,支护拆除应与坑槽回填同步进行。

7开挖基坑(槽)应按土质和深度放坡;当采取不放坡开挖,应设置临时支护,各种支护应根据土质及基坑深度经过计算确定。

8基坑(槽)、管沟的开挖、降水及回填工程,应遵守土方开挖、降水和土方回填施工的一般规定及工艺方法。

2)施工准备a.材料、成品、半成品、构配件进场验收和复试要求。

混凝土采用自拌,砂、石应有复试报告,水泥应有出厂合格证及复试报告。

砖采用机制红砖,应有出厂合格证及复试报告。

模板应采用表面平整、加工精密、有一定刚度的多层胶合板。

钢筋应进行外观及资料(出厂合格证中)检查,并经送样复试合格。

混凝土实验室配合比完善。

b.施工机具、设备基坑(槽)土方工程常采用的设备主要有:液压挖掘机、自卸汽车、推土机、压路机,用于沟槽施工的小型夯实机械,如柴油打夯机、蛙式打夯机等。

c.施工现场(作业条件)要求1基坑(槽)底的处理,应符合设计要求。

应清除基底上的树墩及草根等杂物,应对基底已完成的隐蔽工程进行检查和中间验收,并做好记录。

2基坑(槽)、管沟开挖前,应根据支护结构形式、挖深、地质条件、施工方法、周围环境、工期、气候和地面载荷等资料制定施工方案、环境保护措施、监测方案,经审批后方可施工。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电缆沟挖填土方
3.1 沟槽开挖
本工程现场土质情况较好,采取人工配合机械严格按施工设计边坡进行,边坡为1:0.3,沟槽两侧留0.3m的操作面宽。

若遇到周边环境较差不适合机械开挖的段面,采用人工进行开挖。

在开挖过程中将开挖出的余土就近堆放,但堆放点距沟槽边不少于5米。

沟底应按千分之三设置纵坡,每50米设置设置φ500深0.5米的集水井,沟槽开挖过程中及结构施工中,均应进行临时施工排水,用水泵将将集水抽排至施工范围外的排水系统,保持管道施工在无水条件下进行。

电缆沟施工后沟槽不得长期停置,应及时回填以保证沟槽回填的质量。

在施工管道时,开挖到设计标高,请设计人员、监理、业主现场验槽后,确保电缆沟基础达到设计要求。

3.2砼底板
C20砼底板用木方作侧模,用钢道钉进行固定。

底板砼配合比严格按照公司中心试验室的理论配合比,再根据现场材料含水量情况调整施工配合比执行,并严格控制过磅配料及水灰比,操作人员不得随意增减用水量。

砂石料进场前,必须对其作一次检验,不符合材质要求的砂石料,在冲洗前一律不得使用,按规范要求数量制作试模,试模要与结构砼同条件养护,底板砼的浇捣按设计沉降缝为一施工段,由一端平行向另一端推进摊铺。

砼在拌合场内拌制,机动车送至现场,采用平板振动器拖平密实,人工收浆抹平收光平整,浇筑砼时,随时进行跟踪测量,并做好记录,严格按高程收浆到位,用平整尺检测,
人工收浆不少于三遍,并将侧墙体与底板结合处的砼底板面凿毛并清洗干净,以利于墙体与底板结合牢固。

底板采用麻袋湿水养护14天。

3.3 墙体施工、盖板压顶安装
当底板砼强度达到2.5Mpa(即三天后)时,方可砌墙,砌墙前由测量人员放出墙体框线。

砌墙粘土砖使用前用清水浸湿,底板与墙体相接处凿毛并清洗干净,墙体用M10水泥砂浆砌75#粘土砖挤浆砌筑。

砌体砂浆必须饱满,以防渗水漏水,砌缝砂浆要刮平,上下错缝平顺。

在砌筑墙体的过程中,应及时将电缆支架沿沟长每800mm埋设,并两边错开布置。

当砌筑到过路电缆沟的墙体时,应及时在墙体内安装隔板。

每隔50米预埋一根φ100PVC管,与雨水管相连。

压顶采用在专业生产厂集中购买,再运至施工现场进行安装,安装时,在墙体表面座浆,人工将压顶安装在墙体上,注意要挤揉砂浆,保证压顶与墙体粘结密实。

压顶安装完成后,内侧墙体按设计要求进行原浆勾缝,勾缝宽度要均匀一致,并挂麻袋进行养护。

预制盖板采用在专业生产厂集中购买,再运至施工现场进行安装,安装前,由测量员用墨线放出每块板位置,再按相应位置将盖板人工抬至压顶上。

盖板分为普通沟盖板和承重沟盖板,安装盖板时,在小路的过道、企事业单位门前的过道处安装承重沟盖板,其余的均安装普通沟盖板。

3.4 沟槽回填
电缆沟施工结束后,应及时回填,回填前先清除槽底积水及杂物,
沟槽两侧同步人工回填高差不超过0.3米,采用电动夯进行压实,回填土密实度按规范要求压实。

回填时,按基坑的排水方向,由高至低分层进行,分层厚度小于0.3米。

沟槽内不得回填淤泥质土或含有机物的大块状物。
