传感器名词解释
预警系统名词解释
预警系统名词解释
预警系统是指一种能够帮助人们进行预测、预警并及时采取相应措施的系统。
它是由一系列设备、技术和程序组成的，能够监测和分析环境和事件数据，通过数据处理和算法模型对可能出现的危险情况进行预测和预警，并及时通知相关人员进行相应的应对措施。
预警系统能够应用于很多领域，如地震、气象、安防、医疗等。
以下是预警系统中常用的名词解释：
1. 传感器：一种能够感知物理量或化学量的设备，如温度、湿度、气压、光照等。
2. 数据采集：通过传感器等设备，将环境和事件数据进行收集、记录和存储。
3. 数据处理：对采集到的数据进行清洗、整合、筛选和加工，形成可用于预测和预警的数据。
4. 算法模型：一种数学计算方法，能够对数据进行分析和预测，如神经网络、机器学习等。
5. 预警信号：一种用于提醒和警示人们的信号，如声音、光线、短信等。
6. 应急响应：一种针对预警信号进行的紧急处理措施，如疏散、抢修、救援等。
7. 监测中心：一种专门进行数据监测、处理和预警的中心，如气象局、地震局、交通指挥中心等。
8. 实时监测：一种能够实时监测环境和事件数据的技术，如视
频监控、空气质量监测等。
9. 风险评估：一种对可能出现的风险进行评估和分析的方法，帮助人们预测和预防潜在危险。
10. 预警模式：一种对预警系统进行设置和调整的模式，包括预警级别、触发条件、应急响应等。

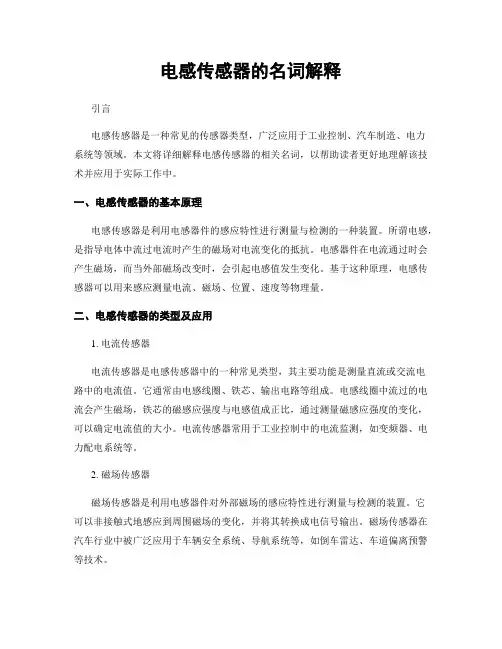

电感传感器的名词解释
电感传感器的名词解释引言电感传感器是一种常见的传感器类型，广泛应用于工业控制、汽车制造、电力系统等领域。
本文将详细解释电感传感器的相关名词，以帮助读者更好地理解该技术并应用于实际工作中。
一、电感传感器的基本原理电感传感器是利用电感器件的感应特性进行测量与检测的一种装置。
所谓电感，是指导电体中流过电流时产生的磁场对电流变化的抵抗。
电感器件在电流通过时会产生磁场，而当外部磁场改变时，会引起电感值发生变化。
基于这种原理，电感传感器可以用来感应测量电流、磁场、位置、速度等物理量。
二、电感传感器的类型及应用1. 电流传感器电流传感器是电感传感器中的一种常见类型，其主要功能是测量直流或交流电路中的电流值。
它通常由电感线圈、铁芯、输出电路等组成。
电感线圈中流过的电流会产生磁场，铁芯的磁感应强度与电感值成正比，通过测量磁感应强度的变化，可以确定电流值的大小。
电流传感器常用于工业控制中的电流监测，如变频器、电力配电系统等。
2. 磁场传感器磁场传感器是利用电感器件对外部磁场的感应特性进行测量与检测的装置。
它可以非接触式地感应到周围磁场的变化，并将其转换成电信号输出。
磁场传感器在汽车行业中被广泛应用于车辆安全系统、导航系统等，如倒车雷达、车道偏离预警等技术。
3. 位置传感器位置传感器是一种利用电感效应实现位置测量的装置。
它可以检测被测物体的位置，并将其转换成电信号输出。
根据测量原理的不同，位置传感器可分为非接触式和接触式两种类型。
非接触式位置传感器常用于工业自动化、机器人等领域中，如无接触式角度传感器、线性位移传感器等。
4. 速度传感器速度传感器是一种用于测量被测物体的运动速度的传感器。
它可以通过感应目标物体的位移变化，进而计算出物体的速度信息。
速度传感器在汽车制造业中有广泛的应用，例如车速传感器用于测量车辆的行驶速度、涡轮转速传感器用于测量发动机涡轮的转速等。
三、电感传感器的优势和挑战1. 优势首先，电感传感器具有高灵敏度和高精度的特点，能够精确地测量和检测物理量的变化。
传感器名词解释
8、电涡流效应 电涡流的产生要消耗一部分能量，从而使产生磁场的线圈阻抗发生变化的物理现象。
9、零点残余电压 指衔铁位于中间位置时的差动输出电压。
10、应变效应：导体和半导体材料在外力作用下产生机械变形，其电阻发生变化的现象
11、热电效应：两种不同的金属导体组成闭合回路，用酒精灯加热其中一个接触点（结点），发现放在回路中的指南针发生了偏转，如果用两个酒精灯对两个结点同时进行加热，指南针偏转的角度反而减小，由此可知闭合回路中存在电动势并且有电流产生。电流的强弱与两个结点的温度有关的现象
6、正压电效应：又称顺压电效应，指某些电介质，当沿一定方向对其施加压力而其变形时，它的内部就会产生极化的现象，同时在它的两个表面会产生极性相反的电荷，当施加的压力去掉后，他又重新恢复不带电的状态；当压力的作用方向改变时。它内部的极性也随着改变。
7、逆压电效应：又称电致伸缩效应，是指当在电解质的极化方向施加电场，这些电解质就会在一定的方向上产生机械变形或机械压力，当施加的电场撤去时，这些机械变形或机械压力也随之消失的现象。
一、名词解释
1、传感器：指能感受规定的被测量并按一定的规律转换成可用输出信号的元件或装置。
2、绝对误差：指被测量的测量值与被测量的真值之间的差值。
3、外光电效应：指在光线的作用下使电子逸出物体表面的光电效应。
4.、内光电效应：指在光的作用下使物体的电阻率发生改变的光电效应。
5、光生伏特效应：指在光线照射下，半导体材料吸收光能后，引起PN结两端产生电动势的现象。
12、霍尔效应：把霍尔元件置于磁感应强度为B的磁场中时，磁场方向垂直于霍尔元件，当有电流I流过霍尔元件时，在垂直于电流和磁场的方向上将产生感应电动势，这种现象称为霍尔效应。
传感器技术期末考试试卷
传感器技术期末考试试卷(A)一、名词解释（每题4分，共20分）1. 传感器：（传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的另一种量的测量装置）（能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成）2. 电位器式传感器：（是一种将机械位移转换成电信号的机电转换元件，，又可做分压器用的测量装置）3. 电容式传感器：（将被测量（如压力、尺寸等）的变化转换成电容量变化的一种传感器）4. 霍尔传感器：（是利用霍尔元件的霍尔效应制作的半导体磁敏传感器）5. 测量：（是将被测量与同性质的标准量通过专门的技术和设备进行比较，获得被测量对比该标准量的倍数，从而在量值上给出被测量的大小和符号）二、填空题（每空1分，共20分）1. 电感式传感器是利用被测量的变化引起线圈自感或互感系数的变化，从而导致线圈电感量改变这一物理现象来实现信号测量的装置。
2.压电式传感器元件是力敏元件，它能测量最终能变换为力的那些物理量是：应力、压力、加速度等。
3.压电陶瓷是人工制造的多晶体，由无数细微的电畴组成。
4.测定温度传感器通常是用热电偶、热电阻及热敏电阻三种。
5. 电涡流式传感器是根据电涡流效应制成的。
6.在光线作用下，半导体的电导率增加的现象称为光电效应。
7.功能型光纤传感器分为：相位调制型传感器、光强调制型传感器和偏振态调制型传感器三种类型。
8.直接测量的方法通常有三种方法，即：偏差法、零位法和微差法。
9. 电位器式传感器是一种将机械位移转换成电信号的机电转换元件，又可做分压器用的测量装置三、简答题（每题10分，共30分）1. 按传感器的工作原理分类有哪些？（1）电学式传感器；（2）磁学式传感器；（3）光电式传感器；（4）电势型传感器；（5）电荷式传感器；（6）半导体传感器；（7）谐振式传感器；（8）电化学式传感器等。
2. 应变片有哪几部分组成？其核心部分是什么？电阻应变片的构造一般由敏感栅、基片、覆盖层和引线等部分组成。
传感器课程名词解释及大题
1.传感器：能够感受规定的被测量并按照一定规律转换成可用输出信号的期间或装置2.传感器组成：敏感元件、装换元件、基本转换电路三部分组成。
3.敏感元件：他是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。
4.转换元件：敏感元件的输出就是它的输入，他把输入装换成电路参量。
5.基本转换电路：上诉电感变化量接入基本转换电路（简称转换电路）。
6.传感器的分类：①按传感器的工作机理，可分为物理型、化学型、生物型等。
②按构成原理，传感器可分为结构型与物性型。
③根据传感器的能量转换情况，分为能量控制型和能量转换型。
④按照物理原理分类①电参量式传感器②磁电式传感器③压电式传感器④光电式传感器⑤气电式传感器⑥热电式传感器⑦波式传感器⑧射线式⑨半导体式传感器⑩其他原理的传感器。
7.传感器一般要求①可靠性②静态精度③动态性能④灵敏度⑤分辨力⑥量程⑦抗干扰能力⑧能耗⑨成本⑩对被测对象的影响等。
8.传感器的特性：主要指输入与输出的关系。
特性分为静特性与动特性。
9.静特性：表示传感器在被测量处于稳定状态时的输出输入关系。
（静态：输入不随时间变化或随时间变化极其缓慢。
）10.误差因素：衡量传感器特性的主要技术指标。
11.动特性：输入量随时间较快的变化时输入输出的关系。
12.线性度：在采用直线拟合线性化时，输入输出的实际测量曲线与其拟合直线之间的最大偏差，就称为非线性误差或线性度。
13.常用的拟合方法：①理论拟合②过零旋转拟合③端点连线拟合④端点连线平移拟合⑤最小二乘拟合⑥最小包容拟合。
14.迟滞：传感器在正（输入量增大）反（减小）行程中输出输入曲线不重合称迟滞。
迟滞误差也叫回程误差。
15.重复性：传感器在输入按同一方向连续多次变动时所得特性曲线不一致的程度。
16.静态灵敏度：传感器输出的变化量与引起该变化量的输入变化量之比。
17.分辨力：是指传感器能检测到的最小输入增量。
18.阈值：在传感器输入零点附近的分辨力。
19.温度稳定性（温度漂移）：它是指传感器在外界温度变化时输出量发生的变化。
机电一体化名词解释大全
1.测量：是人们借助于专门的设备，通过一定的方法对被测对象收集信息，取得数据概念的过程。
2.灵敏度：指在稳态下，输出的变化量△ 丫与输入的变化量^ X的比值。
即为传感器灵敏度。
S=dy/dx= △ Y/ △ X3.压电效应：某些电介质，当沿着一定的方向对它施加力而使它产生变形时，内部就会产生极化现象，同时在它的两个表面上将产生符号相反的电荷。
当外力去掉后，它又重新恢复到不带电的状态，这种现象被称为压电效应。
4.动态误差：动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
5.传感器：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的,便于应用的某种物理量的测量装置6线性度：所谓传感器的线性度就是其输出量与输入量之间的实际关系曲线偏离直线的程度。
又称为非线性误差。
7.伺服控制系统：一种能够跟踪输入的指令信号进行动作，从而获得精确的位置、速度及动力输出的自动控制系统。
8、三相六拍通电方式：如果步进电动机通电循环的各拍中交替出现单、双相通电状态，这种通电方式称为单双相轮流通电方式。
如A- AB- B T BC- C T CA-…9.系统精度：指输出量复现输入信号要求的精确程度。
10. 机电一体化：机电一体化-- 从系统的观点出发，将机械技术、微电子技术、信息技术、控制技术等在系统工程基础上有机地加以综合，以实现整个系统最佳化的一门新科学技术。
11.自动控制：自动控制—由控制装置自动进行操作的控制。
12. 开环控制系统：开环控制系统—无反馈的控制系统。
13.逆变器：逆变器一把固定的直流电变成固定或可调的交流电的DC/AC变流器。
14. PWM : PW—通过调节脉冲的宽度改变负载电压平均值的脉宽调制斩波器。
15、柔性制造系统：柔性制造系统(Flexible Manufacturing System)是由两台或两台以上加工中心或数控机床组成，并在加工自动化的基础上实现物料流和信息流的自动化16、静态设计：是指依据系统的功能要求，通过研究制定出机械系统的初步设计方案。
传感技术习题word版
《传感技术》习题与参考题一名词解释1、传感器：（A1）一种能感受规定的被测量并按一定规律转换成有用（与之有对应的关系的且易于处理和控制）输出信号的器件或装置。
2、传感器的组成：（A2）敏感元件、转换元件、测量电路三部分组成。
有时还需要加上辅助电源。
3、敏感元件（预变换器）：（A3）直接感受被测量，并输出与被测量有确定关系的易于变换为电量的其它量的元件。
4、转换元件：（A4）将敏感元件输出量转换成电量的元件。
5、测量电路（信号调节与转换电路）：（A5）将传感元件输出的电量转换为便于显示、记录、处理和控制的有用电信号的电路。
6、结构型传感器：（A6）利用机械结构或尺寸的变化，将被测量转化为电量而构成的，其结构的几何尺寸在被测量的作用下发生变化，并可获得比例与被测非电量的电信号7、物性型传感器：（A7）物性型传感器是利用材料的某些客观属性受被测量的影响而变化，从而实现非电量到电量的转化。
8、复合型传感器：（A8）将中间转换环节与物性型敏感元件复合而成的传感器。
9、有源传感器（能量转换型）：（A9）将非电能量转换为电能量。
10、无源传感器（能量控制型）：（A10）由外部供给它能量，又由被测非电量来控制或调节传感器输出的能量。
11、基本特性：（A11）输出输入关系特性。
12、线性度：（A12）是输出量与输入量之间的实际关系曲线（校准曲线）偏离理论直线的程度。
13、灵敏度：（A13）是传感器在稳态下输出增量∆y与输入增量∆x的比值。
常用Sn表示14、重复性：（A14）表示传感器在输入量按同一方向作全量程多次测量时，所得特性曲线不一致的程度。
15、迟滞（回差滞环）现象：（A15）迟滞特性能表明正向（输入量增加）行程和反向（输入量减小）行程之间，输出--输入特性曲线不重合的程度。
16、最小检测量（阀值）：（A16）指传感器能确切反应被测量的最低极限量。
一般是指输入量缓慢地从零开始增加，当达到某一最小值时才有输出，这个最小值即为阀值。
传感器及应用复习
传感器及应用复习名词解释：10道第1章传感器的基本知识传感器：传感器就是利用物理效应、化学效应、生物效应，把被侧的物理量、化学量、生物量等非电量转换成电量的器件或装置。
应力：截面积为S的物体受到外力F的作用并处于平衡状态时，在物体单位截面积上引起的内力称为应力。
应变：应变是物体受外力作用时产生的相对变形。
εl：纵向应变，εr：横向应变110-6ε胡克定律与弹性模量：胡克定律：当应力未超过某一限值时，应力与应变成正比；E为弹性模量或杨氏模量，单位为N/m2；G为剪切模量或刚性模量，τ为切应力第2张线性位移传感器及应用应变式传感器由弹性敏感元件、电阻应变片和应变电桥组成。
电感式传感器原理：把可移动的铁心称为衔铁，通过测杆与被侧运动物体接触，就可把运动物体的位移转换成电感或互感的变化。
电涡流式传感器原理：电涡流式传感器是一个绕在骨架上的导线所构成的空心线圈，它与正弦交流电源接通，通过线圈的电流会在线圈的周围空间产生交变磁场。
压电效应：当某些电介质受到一定方向外力作用而变形时，其内部便会产生极化现象，在他们的上下表面会产生符号相反的等量电荷；当外力的方向改变时，其表面产生的电荷极性也随之改变；当外力消失后又恢复不带电状态，这种现象称为压电效应。
霍尔效应：在通有电流的金属板上加一匀强磁场，当电流方向与磁场方向垂直时，在与电流和磁场都垂直的金属板的两表面间出现电势差，这个现象称为霍尔效应。
光电效应：当物质受光照射后，物质的电子吸收了光子的能量所产生的电现象称为光电效应。
①外光电效应：外光电效应即光电子发射效应，在光的作用下使电子逸出物体表面；②内光电效应：内光电效应有光电导效应、光电动势效应及热电效应。
第3章位移传感器在制造业中的应用第4章力与运动学量传感器及应用第5章压力、流量和物位传感器及应用第6章温度传感器及应用热电效应（赛克威尔效应）：将两种不同导体A、B两端连接在一起组成闭合回路，并使两端处于不同温度环境，在回路中会产生热电动势而形成电流，这一现象称为热电效应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器：（广义）传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
（狭义）能把外界非电信息转换成电信号输出的器件。
（国家标准）能够感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。
静态特性重要指标：线性度、迟滞、重复性、精度、灵敏度、阈值、分辨力和漂移。
线性度：通常,测出的输出-输入校准曲线与某一选定拟合直线不吻合的程度,重复性：重复性表示传感器在同一工作条件下,被测输入量按同一方向做全程连续多次重复测量时,所得输出值（所得校准曲线）的一致程度。
迟滞表明传感器在正（输入量增大）、反（输入量减小）行程期间,输出-输入曲线不重合的程度。
精度是反映系统误差和随机误差的综合误差指标。
灵敏度是传感器输出量增量与被测输入量增量之比,用k来表示。
阈值：当一个传感器的输入从零开始极缓慢地增加时,只有在达到了某一最小值后才测得出输出变化,这个最小值就称为传感器的阈值。
分辨力是指当一个传感器的输入从非零的任意值缓慢地增加时,只有在超过某一输入增量后输出才显示有变化,这个输入增量称为传感器的分辨力。
漂移量的大小是表征传感器稳定性的重要性能指标。
热释电效应:当一些晶体受热时,在晶体两端将会产生数量相等而符号相反的电荷,这种由于热变化而产生的电极化现象,称为热释电效应灵敏系数（k）：灵敏系数k是应变片的重要参数。
k值误差的大小也是衡量应变片质量的重要标志。
机械滞后（Z j）：对于已安装在试件表面的应变片,在温度恒定时,增加或减少机械应变过程中,在同一机械应变量的作用下指示应变的差数,称为应变片的机械滞后零点漂移（P）：对于已安装的应变片,在温度恒定和试件不受应力作用的条件下,指示应变随时间的变化数值通常简称为零漂。
蠕变（θ）：对于已安装的应变片,在承受恒定的真实应变情况下,温度恒定时指示应变随时间的变化数值称为蠕变。
应变极限（εlim）：对于已安装的应变片,在温度恒定时,指示应变和真实应变的相对误差不超过规定数值时的真实应变值称为应变极限霍尔效应：半导体薄片,若在它的两端通以控制电流I,在薄片的垂直方向上施加磁感应强度为B的磁场,则在薄片的另两侧面会产生与I和B的乘积成比例的电动势U H（霍尔电势或称霍尔电压）。
这种现象就称为霍尔效应。
磁阻效应：将一载流导体置于外磁场中,除了产生霍尔效应外,其电阻也会随磁场而变化。
这种现象称为磁电阻效应,简称磁阻效应。
形状效应：这种由于磁敏元件的几何尺寸变化而引起的磁阻大小变化的现象,叫形状效应。
压电效应：某些电介质物体在沿一定方向对其施加压力或拉力而使之形变时，内部会产生极化现象。
同时，在表面上就会产生电荷，当外力去掉后，它们又重新回到不带电的状态，这种现象就称为压电效应。
顺压电效应：有时候，人们又把这种机械能转化为电能的现象称为顺压电效应。
逆压电效应：在电介质的极化方向上施加电场，它就会产生机械形变当去掉外加电场后，电介质的变形随之消失，这种将电能转换为机械能的现象称为逆压电效应。
石英是晶体中性能良好的一种压电材料。
在结晶学中,将石英晶体的结构用三根互相垂直的轴来表示,其中纵向轴Z称为光轴,经过六棱柱棱线并垂直于光轴的X轴称为电轴,与X轴和Z轴同时垂直的Y轴（垂直于棱面）称为机械轴。
这种沿X轴施加力,而在垂直于X轴的晶体表面上产生电荷的现象,称为“纵向压电效应”。
这种沿Y轴施加力,而在垂直于X轴的晶体表面上产生电荷的现象,称为“横向压电效应”。
沿光轴方向施加力,石英晶体不会产生压电效应。
极化处理,就是在一定温度下对压电陶瓷施加强电场（如20～30kV／cm直流电场）,经过2～3h以后,压电陶瓷就具备压电性能了。
光电效应：是指通过光子物质中的电子相互作用，能直接得到电信号的一种效应。
热电效应：是指光被物质吸收，变成热量后，利用热电转换得到电信号的一种效应波动相互作用效应：是指光作为一种电磁波，直接与物质相互作用，从而感应出电信号的一种效应。
绪论1.传感器：（广义）传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
（狭义）能把外界非电信息转换成电信号输出的器件。
（国家标准）能够感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。
第一章传感器的特性1. 传感器由敏感元件、转换元件、基本电路三部分组成。
敏感元件感受被测量;转换元件将响应的被测量转换成电参量;基本电路把电参量接入电路转换成电量;核心部分是转换元件,决定传感器的工作理。
2.静态特性重要指标：线性度、迟滞、重复性、精度、灵敏度、阈值、分辨力和漂移。
线性度：通常,测出的输出-输入校准曲线与某一选定拟合直线不吻合的程度,。
重复性：重复性表示传感器在同一工作条件下,被测输入量按同一方向做全程连续多次重复测量时,所得输出值（所得校准曲线）的一致程度。
迟滞表明传感器在正（输入量增大）、反（输入量减小）行程期间,输出-输入曲线不重合的程度。
精度是反映系统误差和随机误差的综合误差指标。
灵敏度是传感器输出量增量与被测输入量增量之比,用k来表示。
阈值：当一个传感器的输入从零开始极缓慢地增加时,只有在达到了某一最小值后才测得出输出变化,这个最小值就称为传感器的阈值。
分辨力是指当一个传感器的输入从非零的任意值缓慢地增加时,只有在超过某一输入增量后输出才显示有变化,这个输入增量称为传感器的分辨力。
漂移量的大小是表征传感器稳定性的重要性能指标。
3.在研究动态特性时，通常根据正弦变化和阶跃变化两种标准输入来考察传感器的响应特性。
4.通常用下述四个指标来表示传感器的动态性能：①时间常数T②上升时间t r③响应时间t5、t2④超调量σ频域常有如下指标：①通频带ωb ②工作频带ωg1或ωg2 ③相位误差第二章热电传感器1.两种不同的导体两端相互紧密地连接在一起,组成一个闭合回路,当两接点温度不等（T ＞T0）时,回路中就会产生电动势,从而形成热电流。
这一现象称为热电效应。
回路中产生的电动势称为热电势。
2.热电偶回路中,所产生的热电势由两部分组成：接触电势和温差电势。
3.热电偶冷端温度误差及其补偿：0 ℃恒温法，冷端恒温法，冷端补偿器法，补偿导线法，采用不需要冷端补偿的热电偶，补正系数修正法4.通常采用的金属感温（或称测温）电阻有铂、铜和镍。
由于铂具有很好的稳定性和测量精度,故人们主要把它用于高精度的温度测量和标准测温装置。
5.测量电阻的引线通常采用三线式或四线式接法。
6.半导体热敏电阻按半导体电阻随温度变化的典型特性分为三种类型,即负电阻温度系数热敏电阻（NTC ）、正电阻温度系数热敏电阻（PTC ）和在某一特性温度下电阻值会发生突变的临界温度电阻（CTR ）。
在温度测量中,则主要采用NTC,其温度特性： 其中7.使用热敏电阻时,也要注意到自热效应问题,但是,必须特别注意的有如下两点。
1） 热敏电阻温度特性的非线性常用的线性化方法如下（1）线性化网络（2）利用电子装置中其它部件的特性进行综合修正（3） 计算修正法。
2） 热敏电阻器特性的稳定性和老化问题8.砷化镓温敏二极管磁灵敏度低，因此常常用于强磁场下的低温测量。
硅温敏二极管的磁灵敏度虽比砷化镓温敏二极管高，但由于它的工艺成熟，成本低，且在低温下有较高的灵敏度，因此，是目前产量和用量最大的一种温敏二极管。
9.温敏二极管的基本特性：1） U F-T 关系2） 灵敏度特性3） 自热特性10.一种简易温度调节器,用于液氮气流式恒温器中77～300 K 范围的温度调节控制。
VT 是温度检测元件,采有锗温敏二极管。
调节Rw1,可使流过VT 的电流保持在50μA 左右。
比较器采用集成运算放大器μA741,其输入电压为U r 和U x 。
U r 为参考电压,由R w2调整给定。
所要设定的温度也由U r 给定。
U x 随温敏二极管的温度变化而变化,而比较器的输出按差分电压的变化而变化,并驱动由晶体管构成的电流控制器,控制加热器加热。
该温度调节器在30min 内,控温精度约±0.1 ℃。
11.集成电路温度传感器的典型工作温度范围是-50~150℃12.对管差分电路原理图13电压输出型：1. 四端电压输出型2. 三端电压输出型1） 性能特点 LM135／LM235／LM335系列是一种精密的、易于定标的三端电压输出型集成电路温度传感器。
如果在25 ℃下定标,在100 ℃宽的温度范围内误差小于1 ℃,具有良好的输出线性。
2） 典型应用（1） 基本温度检测（2） 可定标的传感器（3） 空气流速检测14. 电流输出型典型代表是AD590,有如下特点：① 线性电流输出： 1 μA ／K ② 工作温度范围： -55～155 ℃③ 两端器件：电压输入,电流输出④ 激光微调使定标精度达±0.5 ℃(AD590M) ⑤整个工作温度范围内非线性误差小于±0.5℃（AD590M ）⑥ 工作电压范围：4～30 V ⑦ 器)]11(ex p[00T T B R R t -=2200)]}1()11({ex p[11T B TB T T B R R dT dR R a t t t -=-⋅-⋅=⋅=I c1)ln()/(210c c be J J q T k U =∆件本身与外壳绝缘。
15. 热释电效应:当一些晶体受热时,在晶体两端将会产生数量相等而符号相反的电荷,这种由于热变化而产生的电极化现象,称为热释电效应16.能产生热释电效应的晶体称为热释电体,又称为热电元件。
热电元件常用的材料有单晶（如铌酸锂、钽酸锂（LiTaO3）等）、热释电陶瓷（如钛酸钡（BaTiO3））及热释电塑料（如聚偏二氟乙烯（PVDF ）等）17.HN911模块的内部电路结构。
平时,1端输出低电平,2端输出高电平。
当有移动发热体进入监视范围时,热释电红外传感器接收到红外能量,并输出检测信号。
该信号经放大器放大,由比较器进行比较判断,再由信号处理电路处理后输出控制信号。
此时,输出端1变为高电平,输出端2变为低电平。
在模块的外部,可接增益调节电位器,以调节放大器的增益。
放大器具有温度补偿功能,其主要作用是当环境温度增高或背景红外辐射能量增加时,可使放大器的增益随着它们的增高而自动提升,从而保证整个电路工作的稳定性。
18.HN911模块的典型应用电路如图2.39所示。
无被测物体时, HN911的1端输出低电平,V2截止,报警指示灯H 不亮,2端输出高电平使继电器K 工作；当检测到人体移动信号时, V2导通,指示灯H 亮,同时V1截止,继电器K 停止工作。
可利用继电器触点的通断进行需要的控制。
19.现给出一个HN911在自动门控制系统中应用的实例。
