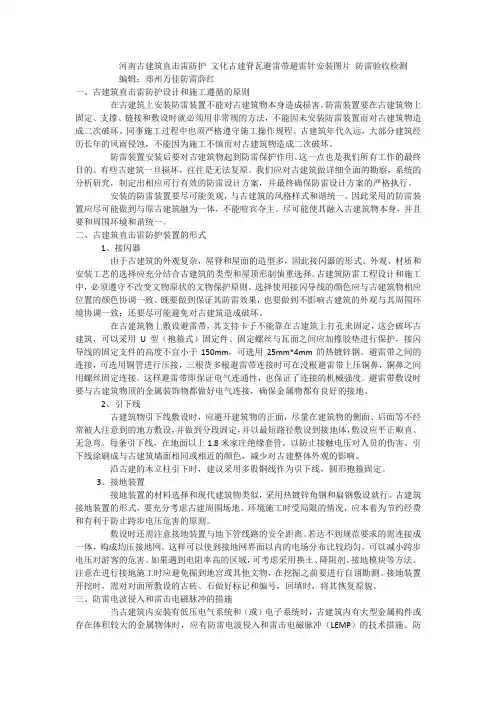

河南古建筑直击雷防护文化古建脊瓦避雷带避雷针安装图片防雷验收检测
编辑：郑州万佳防雷薛红
一、古建筑直击雷防护设计和施工遵循的原则
在古建筑上安装防雷装置不能对古建筑物本身造成损害。
防雷装置要在古建筑物上固定、支撑、链接和敷设时就必须用非常规的方法，不能因未安装防雷装置而对古建筑物造成二次破坏。
同事施工过程中也须严格遵守施工操作规程。
古建筑年代久远，大部分建筑经历长年的风雨侵蚀，不能因为施工不慎而对古建筑物造成二次破坏。
防雷装置安装后要对古建筑物起到防雷保护作用。
这一点也是我们所有工作的最终目的。
有些古建筑一旦损坏，往往是无法复原。
我们应对古建筑做详细全面的勘察，系统的分析研究，制定出相应可行有效的防雷设计方案，并最终确保防雷设计方案的严格执行。
安装的防雷装置要尽可能美观，与古建筑的风格样式和谐统一。
因此采用的防雷装置应尽可能做到与原古建筑融为一体，不能喧宾夺主。
尽可能使其融入古建筑物本身，并且要和周围环境和谐统一。
二、古建筑直击雷防护装置的形式
1、接闪器
由于古建筑的外观复杂，屋脊和屋面的造型多，因此接闪器的形式、外观、材质和安装工艺的选择应充分结合古建筑的类型和屋顶形制慎重选择。
古建筑防雷工程设计和施工中，必须遵守不改变文物原状的文物保护原则。
选择使用接闪导线的颜色应与古建筑物相应位置的颜色协调一致。
既要做到保证其防雷效果，也要做到不影响古建筑的外观与其周围环境协调一致；还要尽可能避免对古建筑造成破坏。
在古建筑物上敷设避雷带，其支持卡子不能靠在古建筑上打孔来固定，这会破坏古建筑，可以采用U型（抱箍式）固定件、固定螺丝与瓦面之间应加橡胶垫进行保护，接闪导线的固定支件的高度不宜小于150mm，可选用25mm*4mm的热镀锌钢。
避雷带之间的连接，可选用铜管进行压接，三根货多根避雷带连接时可在没根避雷带上压铜鼻，铜鼻之间用螺丝固定连接。
这样避雷带即保证电气连通性，也保证了连接的机械强度。
避雷带敷设时要与古建筑物顶的金属装饰物都做好电气连接，确保金属物都有良好的接地。
2、引下线
古建筑物引下线敷设时，应避开建筑物的正面，尽量在建筑物的侧面、后面等不经常被人注意到的地方敷设，并做到分段固定，并以最短路径敷设到接地体，敷设应平正顺直、无急弯。
每条引下线，在地面以上1.8米家庄绝缘套管，以防止接触电压对人员的伤害。
引下线涂刷成与古建筑墙面相同或相近的颜色，减少对古建整体外观的影响。
沿古建的木立柱引下时，建议采用多股铜线作为引下线，圆形抱箍固定。
3、接地装置
接地装置的材料选择和现代建筑物类似，采用热镀锌角钢和扁钢敷设就行。
古建筑接地装置的形式，要充分考虑古建周围场地、环境施工时受局限的情况，应本着为节约经费和有利于防止跨步电压危害的原则。
敷设时还需注意接地装置与地下管线路的安全距离。
若达不到规范要求的需连接成一体，构成均压接地网。
这样可以使到接地网界面以内的电场分布比较均匀，可以减小跨步电压对游客的危害。
如果遇到电阻率高的区域，可考虑采用换土、降阻剂、接地模块等方法。
注意在进行接地施工时应避免掘到地宫或其他文物，在挖掘之前要进行自诩勘测。
接地装置开挖时，需对对面所敷设的古砖、石做好标记和编号，回填时，将其恢复原貌。
三、防雷电波侵入和雷击电磁脉冲的措施
当古建筑内安装有低压电气系统和（或）电子系统时，古建筑内有大型金属构件或存在体积较大的金属物体时，应有防雷电波侵入和雷击电磁脉冲（LEMP）的技术措施。
防
LEMP的主要技术措施为：等电位连接、屏蔽、综合布线和安装SPD。
1、等电位连接要求
古建筑上的金属物体，如金属宝顶、宝盒、锡被、铜被等，要和防雷装置作等电位连接。
同事还需考虑到古建筑檐下的防鸟铁丝网、所有金属管线的屏蔽层、设备金属外壳等设施的等电位连接。
控制机房（如监控、消防）的等电位连接，应根据电子系统的工作频率分别采用星形（S型）结构或网形（M型）结构。
2、屏蔽要求
对于进入古建筑的供电线路、电话线等不宜架空引入。
当其架空引入时，应在进入古建筑前用埋地电缆或穿金属管屏蔽埋地引入，并在进入古建筑物时与古建筑的防雷装置相连。
3、综合部线要求
建筑物内传输网络的综合布线施工应符合现行国家标砖《综合布线系统工程验收规范》GB50312-2007的要求。
需统一考虑其走向和相互间的距离，使各种室内布线合理。
最低的要求是，将这些系统穿金属管或采用有金属外皮的电缆，并可靠接地。
四、古建筑防雷实施效果评估
我公司承接的古寺庙防雷工程，采用进口提前放电避雷针、避雷带、引下线、1欧姆公共防雷接地系统，施工严格按照防雷规范要求，经当地防雷中心测试、合格。
郑州万佳防雷有限公司技术部：薛红。
