计量泵典型自灌式安装示意图

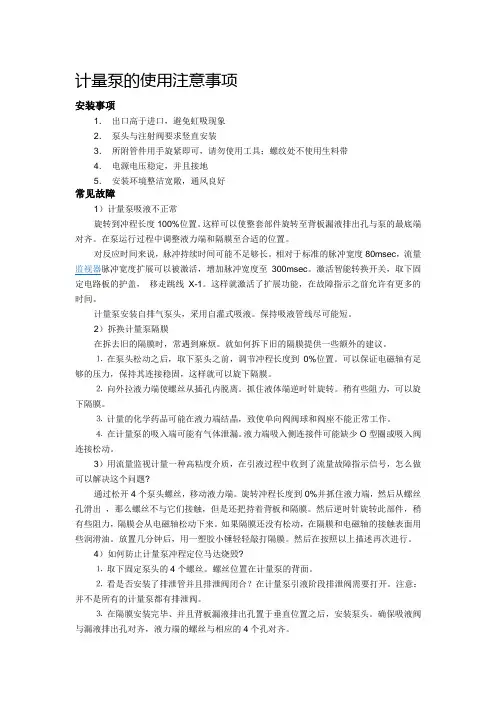

计量泵的使用注意事项
计量泵的使用注意事项安装事项1．出口高于进口，避免虹吸现象2．泵头与注射阀要求竖直安装3．所附管件用手旋紧即可，请勿使用工具；螺纹处不使用生料带4．电源电压稳定，并且接地5．安装环境整洁宽敞，通风良好常见故障1）计量泵吸液不正常旋转到冲程长度100%位置。
这样可以使整套部件旋转至背板漏液排出孔与泵的最底端对齐。
在泵运行过程中调整液力端和隔膜至合适的位置。
对反应时间来说，脉冲持续时间可能不足够长。
相对于标准的脉冲宽度80msec，流量监视器脉冲宽度扩展可以被激活，增加脉冲宽度至300msec。
激活智能转换开关，取下固定电路板的护盖，移走跳线X-1。
这样就激活了扩展功能，在故障指示之前允许有更多的时间。
计量泵安装自排气泵头，采用自灌式吸液。
保持吸液管线尽可能短。
2）拆换计量泵隔膜在拆去旧的隔膜时，常遇到麻烦。
就如何拆下旧的隔膜提供一些额外的建议。
⒈在泵头松动之后，取下泵头之前，调节冲程长度到0%位置。
可以保证电磁轴有足够的压力，保持其连接稳固，这样就可以旋下隔膜。
⒉向外拉液力端使螺丝从插孔内脱离。
抓住液体端逆时针旋转。
稍有些阻力，可以旋下隔膜。
⒊计量的化学药品可能在液力端结晶，致使单向阀阀球和阀座不能正常工作。
⒋在计量泵的吸入端可能有气体泄漏。
液力端吸入侧连接件可能缺少O型圈或吸入阀连接松动。
3）用流量监视计量一种高粘度介质，在引液过程中收到了流量故障指示信号，怎么做可以解决这个问题?通过松开4个泵头螺丝，移动液力端。
旋转冲程长度到0%并抓住液力端，然后从螺丝孔滑出，那么螺丝不与它们接触，但是还把持着背板和隔膜。
然后逆时针旋转此部件，稍有些阻力，隔膜会从电磁轴松动下来。
如果隔膜还没有松动，在隔膜和电磁轴的接触表面用些润滑油。
放置几分钟后，用一塑胶小锤轻轻敲打隔膜。
然后在按照以上描述再次进行。
4）如何防止计量泵冲程定位马达烧毁?⒈取下固定泵头的4个螺丝。
螺丝位置在计量泵的背面。
⒉看是否安装了排泄管并且排泄阀闭合？在计量泵引液阶段排泄阀需要打开。
第二章 充填机械(新教材)
速度等。 3、常用供送装置：链带式、推板式和转盘式等。
1、链带式供送装置
图 2-1 链带式供送机构简图 1-台面板 2-挡板 3-料库活门 4-推板 5-主动链轮 6-从动轮 7-导向滑轨 8-推板
2、推板式供送装置
毛重式充填机的特点和适用性：
直接将包装容器放在秤上进行充填，达到规定重量时停止 进料。虽然计量精度受容器重量变化影响很大，计量精度不高， 但该机器在使用中规定了容器重量的允许误差，扣除容器重量 的平均值后，仍能满足大部分物料的精度要求。
毛重式充填机适用于价格一般，流动性较好的固体物料， 以及易结块或黏滞性强的黏性物料，特别适用于易碎物料的充 填。
1-纸页库 2-包装材料 3-上压纸辊 4-送纸辊 5- 侧 压 纸 辊 6- 导 纸 板 7- 舔 纸 辊 8- 摩 擦 块 9-升纸装置 10-顶纸针
2、推出式供送装置
图2-10 推出式供送装置
1-推板 2-支撑滚筒 3-闸门 4-摆钩 5-输送辊 6-主动偏心销盘 7-摇杆
3、真空吸送装置
液体物料供送装置
液体物料包括纯液体、液汁、溶液或乳浊液等， 具有流动性好、密度比较稳定等特性。
液体物料用泵、管道及阀门等组成的管路系统进 行输送。
液体物料供送装置有：真空吸料泵、离心泵、活 塞泵、齿轮泵、螺杆泵等，需根据输送能力及液体性 质来选定
真空吸料泵用于低黏度液体及中等黏度物料 的输送，输送中物料与泵不接触，能减少污 染，比较符合卫生要求，特别适宜饮料类食 品、医药注射液的输送；
适用性：适用于表观密度稳定、滚动性好、无 结块的细粉粒或颗粒状物料的计量包装。
生产能力的计算： Q F m L p n k
c计量泵示意图
-5-
6.5 电源连接
Ø 将电源插头插到电源插座上 注意 一定要保证电源电压同计量泵标牌上的识别码的电压等级一致 如遇 到电感性负载与计量泵并行接入电源的情况 则需要使用与电源隔离的开关 触点 例如继电器或接触器
6.6 启动 Ø 对于外部控制型的计量泵 如果激活了外控锁定 为了使其引液 必要时
要取消外控锁定 将冲程长度调节钮 2 设定到 100% 冲程频率选择开关 1 设定到
Ø 旋松排气阀约一圈 Ø 启动泵并运行 直到在排液管线或排气阀处可看到液体出现 Ø 对于没有排气阀的泵 可松开泵头的排液管线或使用多功能阀 Ø 泵启动正常后 关闭排气阀 10 或重新装好注射阀上的输送管线
7 操作和设定
7.1 冲程长度设定 通过冲程长度调节钮 2 进行设定
7.2 冲程频率设定
冲程频率通过频率选择开关 1 设定
允许环境温度 -10 +45
电源 230V 50/60Hz -10% +6%
115V 50/60Hz -10% +6%
输入功率
冲程频率
输入功率
90 冲程/分钟
12W
120 冲程/分钟
16W
180 冲程/分钟
24W
防护等级 IP65
绝缘等级 F
外部触点控制 选购 无源触点脉冲信号
脉宽 20ms
触点负载 5V 0.5mA
CONCEPT c 系列电磁驱动隔膜式计量泵的额定排量在 0.7-23L/h 范围内 相 应的最大输出压力为 16-1.5 bar 泵的出口排量可以根据冲程长度调节钮和冲程频 率选择开关调节 LED 发光二极管指示各种运行状态和报警
3 技术参数
3.1 通用参数
重复计量精度 -5 +15%
脉冲式 GLM 机械隔膜计量泵 安装、操作和维护手册说明书
PULSA GLM ®机械隔膜计量泵服务手册编号: IOM-GLM-DM7-003 安装、操作和维护手册适用型号：GLM7Pulsafeeder工厂服务政策如果您的Pulsafeeder泵存在任何问题，请首先查看操作和维护手册中的故障排除指南。
如果该问题在手册中未涉及或者无法解决，请联系您当地的Pulsafeeder授权销售代表，或联系我们的技术服务部，以获取进一步的帮助。
届时将由经过专业培训的技术人员为您诊断故障，并提供解决方案。
解决方案可能包括购买更换部件或将设备返还工厂以供检测和维修。
所有退修品都需具有Pulsafeeder出具的退修品作业和管理号码。
Pulsafeeder技术人员对原部件检查完毕后，将对保修品进行维修所购买的部件费用存入用户名下。
作为故障部件返还的保修部件，如果经测试后运行良好，那么该部件将被送还给发送方，运费由其承担。
电子部件的更换均不接受信用担保。
对于保修范围外的任何维修和改动，需要收取基准费用和更换零部件的相关费用。
安全注意事项：1. 对该设备进行安装或维护之前，请阅读并理解所有相关说明和文件。
2. 请遵守所有特殊说明、备注和注意事项。
3. 在安装、调节和维护过程中，请小心操作并运用良好的常识进行判断。
4. 请确保在设备安装、维护和操作过程中，遵守您所在公司和工厂的所有安全及工作程序和标准。
©2014 Pulsafeeder公司版权所有。
保留所有权利。
本文件信息可能随时更改，恕不另行通知。
未经Pulsafeeder 公司书面授权，除了用于购买方的个人用途以外，严禁对该刊物的任何内容进行复制，严禁在可检索的系统中存放，严禁以任何形式或任何电子或机械途径，包括影印和录音等方式进行传播。
目录1.引言 (4)2.操作原理 (4)2.1 泵头组件 (5)2.2 控制组件 (5)2.3 齿轮减速组件 (5)3.设备检查 (6)4.存储 (6)5.安装 (6)5.1 场地 (6)5.2 管道系统 (7)5.3 入口压力要求 (7)5.4 出口压力要求 (8)6.设备启动 (9)6.1 紧固件检查 (9)6.2 输出调节 (9)6.3 泵头灌注和维护 (10)6.4 泵头灌注 (11)6.5 校准 (13)7.维护 (14)7.1 隔膜拆卸和重新安装 (16)7.2 隔膜轴封 (18)7.3 止回阀 (19)7.4 塑料连接器式止回阀的拆卸与安装 (20)7.5 金属螺栓紧固式止回阀的拆卸与安装 (21)7.6 马达的拆卸与安装 (23)8.备件 (24)8.1 KOPkit方案 (24)8.2 订购KOPkits或备件 (24)8.3 备件包编号： (25)9.编码识别 (25)10. 故障排除 (26)11. 管道附件 (28)12. 外形尺寸图 (29)13. 零件图和零件清单 (31)31. 引言GLM® DM7计量泵是一种容积式、机械操作的往复式隔膜泵。
SERA计量泵说明书要点

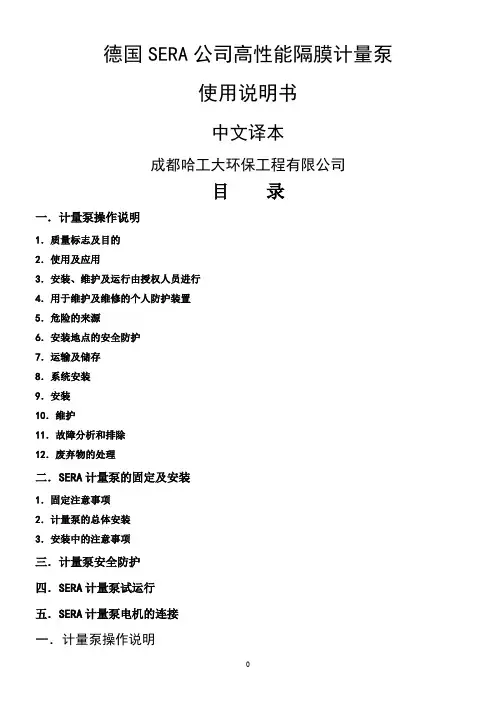

德国SERA公司高性能隔膜计量泵使用说明书中文译本成都哈工大环保工程有限公司目录一．计量泵操作说明1．质量标志及目的2．使用及应用3．安装、维护及运行由授权人员进行4．用于维护及维修的个人防护装置5．危险的来源6．安装地点的安全防护7．运输及储存8．系统安装9．安装10．维护11．故障分析和排除12．废弃物的处理二．SERA计量泵的固定及安装1．固定注意事项2．计量泵的总体安装3．安装中的注意事项三．计量泵安全防护四．SERA计量泵试运行五．SERA计量泵电机的连接一．计量泵操作说明1．质量标志及目的SERA公司的用于计量泵及附件生产的质量管理和质量保险系统是经过DIN ISO9001认证的。
