明基LCD显示器板级维修技术手册
LCD板级维修技术手册
Inverter （高压板）
LCD PANEL （液晶面板）
Power （电源板）
Interface （主板）
Keypad（按键板）
AC 输入
DVI-D
D-SUB
原理简介： 220V AC 经过开关电源（电源板）后一般输出 3 组电压：Interface3.3V，LCD Panel 3.3V， Inverter 12V； Interface 板将输入的信号（如 D-Sub 和 DVI）变换成 Panel 可接收的信号并进行灰度、对比度 等参数的控制，同时 Interface 还可对背光源和 LCD 亮度进行控制； Inverter 电路产生约 1500V 的启动电压以启动背光灯管， 点亮灯管后提供稳定的 600V 左右的电 压为液晶面板提供背光源电源。 LCD 输入均可支持 D-SUB 信号输入，部分支持 DVI（部分机型支持，如： FP71E、FP737S-D） 输入，少部分高端机种（FP991、FP2081、FP231W）还支持 S-Video 和 Composite 信号显示功能。 LCD 液晶面板 15’’采用 2 灯管（17’’使用 4 灯管）panel 由于 DVI 可支持 1280X1024 以上的分辨率，在 LCD 显示器中会逐步取代 D-SUB 接口，成为未 来显示接口的方向。
3. 常见芯片内部内部结构及引脚功能介绍-----------------------------------------6 4. 电路架构介绍---------------------------------------------------------------10 5. DVI 接口介绍---------------------------------------------------------------14 6. LCD 各主要电路工作原理及故障分析------------------------------------------16 7. 液晶面板常见故障介绍-------------------------------------------------------31 8. 故障排查与维修实例---------------------------------------------------------35 9. LCD 维修后的检测及常见机型灰阶调整方法-----------------------------------45 10. LCD 液晶面板亮暗点规格及检测判断方法------------------------------------47 11.下载-----------------------------------------------------------------------52
7
Vcc
R/C
4
OSC
6
OUT
+
脉宽 + 3 1 5 锁存
FB
2
-
ISSEN
comp 误差放大
GND 电流比较 脉冲调宽
脚位功能介绍： 脚位 1 2 3 4 5 6 7 8 管脚名称 Compensation Voltage Feedback Current Sense RT/CT GND Output Vcc Vref 功能 内部误差放大器输出补偿 误差比较电压输入 开关管电流取样输入 外部振荡（时间常数）信号输入 接地 开关脉冲输出 电源输入 5V 基准电压
Page 11 of 52
明基电通 BenQ(IT) Co., Ltd
4.3 Inverter 电路
LCD板级维修技术手册
电压输出控 制电路
自激振荡升压 电路
灯管 （CCFL）
BLT-ON
点灯控制
DC
双 PWM 调整 TL1451
反馈 反馈
BLT-ADJ
亮度控制
电压输出控 制电路
自激振荡升压 电路
灯管 （CCFL）
原理简介： Inverter 电路的作用是将较低的直流电压变换成较高的脉冲电压，给液晶面板的灯管提供约 1500V 的启动电压和 600V 左右的稳定的工作电压，并对此电压进行相应的控制以达到调节亮度和点 背光的功能。 CCFL（冷阴极荧光灯）的寿命取决与灯管的电流和亮度调节值，故在高亮度环境下使用会导致灯 管寿命下降。
Page 6 of 52
明基电通 BenQ(IT) Co., Ltd
3.2 电源 PWM 控制芯片 NCP1200 介绍：
Adj 1
LCD板级维修技术手册
HV 电流源 跳周期 + FB 2 比较器 内部 VCC 欠压锁定高和 低内部稳压器
8
HV
7 NC
40KHZ 电流检测 3 280ns L.E.B 时钟
Tape Aotomated Bonding ，各向异性导电胶（LCD的一种连接方式）
Page 5 of 52
明基电通 BenQ(IT) Co., Ltd
3.常见芯片内部架构及引脚功能介绍： 3.1 开关电源 PWM 芯片 UC3842 介绍：
LCD板级维修技术手册
VREF
8
基准电压发生
欠压限制器
Page 7 of 52
明基电通 BenQ(IT) Co., Ltd
3.3 双 PWM 控制芯片 TL1451 介绍：
LCD板级维修技术手册
TL1451 在 LCD 中广泛应用与高压（Inverter）电路的 PWM 控制，内部电路架构如下：
VCC 9 11 DTC 2 10 OUTPUT 2 RT 2 CT 1
IN+
14
+ -
IN- 13 反馈 1 反馈 2 12
OSC 5 参考电压 SCP 15 16 REF
R S
UVLO R
IN+
3
+ 7
IN- 4
DTC 1 6 8
OUTPUT 1
GND
Page 8 of 52
明基电通 BenQ(IT) Co., Ltd
TL1451 芯片特点： 振荡频率最高可达 500KHZ； 具有死区时间控制功能 内部欠压保护和过流保护功能 宽广的 VCC 供电电压适应范围（3.6-50V）
Page 10 of 52
明基电通 BenQ(IT) Co., Ltd
4.2 电源电路
LCD板级维修技术手册
AC Input
EMI Filter
整流&滤波
开关 变压器
整流 滤波
Inverter 电路
启动电路
整流 滤波
Interface Boaห้องสมุดไป่ตู้d
过压保护
PWM Controller (3842)
隔离
Set
Q 触发器 DCmax＝80% 复位 6 VCC
地
4 + Vref 4.8V
+ 1V +110mA 5 Drv
过载 故障持续时间
脚位功能介绍： 脚位 1 2 3 4 5 6 7 8 管脚名称 Adj FB CS Gnd Drv Vcc NC HV 功能 调整跳转峰值电流 设置峰值电流设定点 电流检测输入 接地 PWM 驱动输出 电源 空脚 由电源线产生的 Vcc
反馈电路
原理简介： 整流滤波后的直流电压通过 UC3842B 的 PWM 信号控制开关管的切换， 转换成高频的脉冲电压从 开关变压器输出，经整流后得到所需的直流电压输出。 反馈支路通过侦测后级的电压将其作为与基准电压的比较电压，此电压作为输出电压的变化范围， 将影响 PWM 的脉冲宽度，通过动态的调整输出至开关管的 PWM 脉宽，达到极好的稳压效果。 LCD 电源输出电压一般分为三组输出：高压电路 12V、主板 3.3V、液晶面板 5V（不同的机型其 输出电压会有所区别）
中文注释
扭曲向列。液晶分子的扭曲取向偏转 90° 超级扭曲向列。约 180~270°扭曲向列 薄膜晶体管 背光
Transition Minimized Differential Signaling 传输最小差分信号 Low Voltage Differential Signaling On Screen Display Integrate Circuit Tape Carrier Package Chip On Board Chip On Film Chip On Glass Video On Demand Light Emitting Diode Electro Luminescence Dot Per Inch Cold Cathode Fluorescent Light/Tube Plasma Display Panel Video Graphic Array 低压差分信号 在屏上显示 集成电路 柔性线路板 通过邦定将 IC 裸片固定于印刷线路板上 将IC直接安装在柔性PCB上 将芯片邦定于玻璃上 视频 发光二极管 电致发光 EL 层由高分子量薄片构成 点每英寸 冷阴极荧光灯 等离子显示屏 视频图形阵列
Page 4 of 52
明基电通 BenQ(IT) Co., Ltd
LCD板级维修技术手册
英文
DVI Composite video Component video S-video NTSC PAL SECAM MCU TAB
注释
Digital Visual Interface，（VGA）数字接口 复合视频 分量视频 S 端子，与复合视频信号比，将对比和颜色分离传输 National Television Systems Committee， NTSC 制式、全国电视系统委员会制式 Phase Alternating Line， PAL 制式(逐行倒相制式) SEquential Couleur Avec Memoire， SECAM 制式(顺序与存储彩色电视系统) Micro Controller Unit
明基液晶显示器维修
明基AL1706A
（大懒虫制作）
接到客户拿过来修的液晶，通电后点不亮，液晶屏的电源指示灯黄灯一直闪着，按开关键关不掉。
估计是暴了电容或灯管坏了。
把显示器的后盖打开，就是这个样子
，把铁盖拆了，拆的时候要注意灯管插口不要把灯管抽头弄坏了。
这时先把灯管插头拔掉在拆铁壳，在拔的时候发现有一根灯管的线烧掉了
我们用外接灯管来式一下亮不亮。
结果是亮了，差上AGV给上信号，灯一直亮着说明就是那一个故障。
把烧掉的地方剪掉换一个新的插头，换好了以后装好显示器通电，显示器能正常工作了。
电视屏幕维修手册
电视屏幕维修手册一、引言电视屏幕作为家庭娱乐中的重要组成部分之一，承载着人们对于高品质影音体验的期待。
然而，由于各种原因，电视屏幕可能出现各种故障。
本手册旨在为用户提供一些常见电视屏幕故障的诊断和维修方法，以帮助用户解决问题并恢复正常使用。
二、电视屏幕常见故障及处理方法1. 无法开机故障描述：电视无法正常开机，无显示。
可能原因及解决方法：- 首先，检查电源线是否插好。
如果插好而问题仍然存在，尝试更换电源线或插座。
- 检查电视背面的电源开关是否处于开启状态。
- 重启电视：将电视连接线松开，等待数分钟后重新插入。
2. 显示图像不清晰故障描述：电视显示的图像模糊或有花屏现象。
可能原因及解决方法：- 检查连接线是否插紧，确保信号传输正常。
- 调整画面设置：进入电视菜单，选择图像设置，尝试调整亮度、对比度、锐度等参数。
- 清洁屏幕：使用专用清洁剂和柔软清洁布轻轻擦拭屏幕，确保没有灰尘或指纹引起的影响。
3. 无法调节音量故障描述：电视音量无法调节。
可能原因及解决方法：- 检查遥控器是否有电，并且与电视保持有效的信号连接。
- 尝试直接在电视上按下音量调节按钮，检查是否是遥控器故障引起的问题。
- 进入电视菜单，检查音量设置是否被禁用或限制。
4. 屏幕出现黑屏故障描述：电视屏幕一片漆黑，无法显示任何图像。
可能原因及解决方法：- 首先，检查电视背面的连接线是否插紧，确保信号传输正常。
- 检查输入信号源：切换至其他输入源，例如DVD播放器或游戏机，检查是否存在同样的问题。
- 如果无解，尝试重置电视到出厂设置。
5. 显示有残影或闪烁故障描述：观看电视时，屏幕上出现残影或出现闪烁现象。
可能原因及解决方法：- 检查连接线的接头是否松动或脏污，尝试重新插拔并清洁接头。
- 检查输入信号源：更换至其他输入源，观察是否仍有残影或闪烁问题。
- 如有必要，调整电视的刷新率和分辨率设置，以适应当前信号源。
三、维修注意事项1. 安全第一：在进行任何电视维修工作之前，务必断开电源，并遵循安全操作指南。

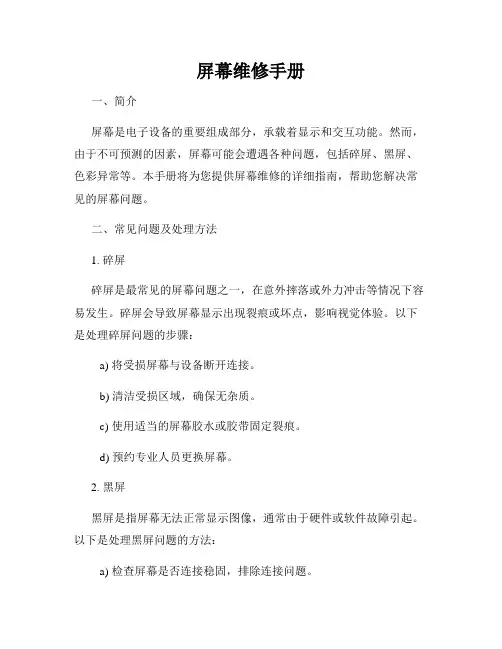

屏幕维修手册
屏幕维修手册一、简介屏幕是电子设备的重要组成部分，承载着显示和交互功能。
然而，由于不可预测的因素，屏幕可能会遭遇各种问题，包括碎屏、黑屏、色彩异常等。
本手册将为您提供屏幕维修的详细指南，帮助您解决常见的屏幕问题。
二、常见问题及处理方法1. 碎屏碎屏是最常见的屏幕问题之一，在意外摔落或外力冲击等情况下容易发生。
碎屏会导致屏幕显示出现裂痕或坏点，影响视觉体验。
以下是处理碎屏问题的步骤：a) 将受损屏幕与设备断开连接。
b) 清洁受损区域，确保无杂质。
c) 使用适当的屏幕胶水或胶带固定裂痕。
d) 预约专业人员更换屏幕。
2. 黑屏黑屏是指屏幕无法正常显示图像，通常由于硬件或软件故障引起。
以下是处理黑屏问题的方法：a) 检查屏幕是否连接稳固，排除连接问题。
b) 重启设备，以消除可能的软件故障。
c) 检查设备是否有足够的电源供应，确保电源充足。
d) 若以上方法均无效，建议联系售后服务中心进行专业维修。
3. 色彩异常色彩异常常见于液晶屏幕，包括色斑、偏色等现象。
以下是处理色彩异常问题的建议：a) 调整设备设置中的颜色和亮度选项，看是否可以修复异常。
b) 清除屏幕表面的灰尘或污渍，确保无外界因素影响。
c) 若上述方法无效，可尝试进行屏幕校准。
d) 若问题仍未解决，建议咨询专业技术人员。
4. 触摸失灵触摸屏幕不灵敏或无反应可能会导致操作困难。
以下是处理触摸失灵问题的解决方案：a) 清洁触摸屏表面，确保无杂质干扰。
b) 重启设备，以清除可能的软件故障。
c) 更新系统软件，以修复可能的兼容性问题。
d) 若问题依然存在，建议联系厂家或维修中心进行检修。
三、预防措施除了应对屏幕问题，预防措施也很重要，可以减少屏幕损坏的概率。
以下是一些建议的预防措施：1. 使用保护膜或保护套，能有效减少屏幕碰撞带来的损坏风险。
2. 小心轻放设备，避免摔落或外力冲击。
3. 避免在极端温度下使用设备，以免对屏幕产生不可逆损害。
4. 定期清洁屏幕表面，保持屏幕干净整洁。
LCD显示屏常见故障维修指导书
LCD显示屏常见故障维修指导书目录一、常用PANEL的厂家、规格识别介绍1、LG-PHILIPS显示屏的识别2、Samsung三星显示屏的识别3、Chunghwa中华显示屏的识别4、CHI MEI奇美显示屏的识别二、PANEL常见的故障及其处理方法1、常见材料不良PANEL引起的故障2、常见作业不良造成的PANEL故障三、PANEL灯管的装取方法一、PANEL ID识别31、HYDIS-------现代32、LG.PHILIPS33、HANNSTAR-----HSD-------瀚宇44、AUO---------------------友达45、Samsung----------SEC----------三星46、Chunghwa-----------CPT--------中华57、CHI MEI-------------CMO--------奇美5二、PANEL不良状况表61、PANEL常见原材不良状况表62、PANEL常见作业不良维修状况表8三、各厂PANEL灯管LIST101、15寸各厂PANEL灯管LIST102、17寸各厂PANEL灯管LIST103、18寸各厂PANEL灯管LIST10一、PANEL ID识别1、PANEL常见原材不良状况表（共24个故障实例）（表格中图片可放大查看）不良代码故障现象可否修复维修状况图示备注LT11 亮点不可修复使用白画面的时候可以看到亮点，此为PANEL驱动MOS管开路，暂时不可修复LT18 亮线可修复需送PANEL维修厂维修(注：CPT、HSD横线大部分不能修)可为水平或垂直方向，颜色可为红绿蓝或白色亮线，此为驱动IC不良或IC连接不良LT18 半线不良淡线不可修复半线：指横线或竖线不是一整条线的线。
淡线：指横线或竖线会随画面切换而变化；线不是整条的实线，一部分会变淡、变虚。
LT21 亮度均匀度不良可修复 厂内自行维修较明显的亮度均匀度不良多为灯管亮度不均，需更换LT33 方块不良 可修复 需送PANEL 维修厂维修 现象为水平或垂直亮带，为PANEL 驱动IC 不良LT20 白色均匀度不良 可修复 需送PANEL 维修厂维修多为背光源不良 (如灯管发光不均匀)LS74B 拍打一纵线或横线 可修复 需送PANEL 维修厂维修 可为水平或垂直方向，颜色可为红绿蓝或白色亮线，此为驱动TAB IC 连接不良 LT10 污点 可修复 需送PANEL 维修厂维修(也可自修) 白画面的时候显示黑色污点,此为PANEL 的背光源内有杂质造成 LT03 漏光 可修复1、送修前先自行判定是否为灯管不良2、送PANEL 维修厂维修 底色画面的时候，四角有亮度溢出（注：多为灯管不良，需自行更换）LS29 画闪 可修复 厂内自行维修 PANEL 主板电路问题或灯管不良LS35 白画面亮度低 可修复 可自行维修亮度偏暗，多为灯管老化，（更换灯管） LT34 阶调不良 可修复可自行维修PANEL电路不良LT37 出画不良可修复送PANEL维修厂维修LT26 白屏可修复可自行维修PANEL未工作多为PANEL电路供电问题。
显示器维修手册
显示器维修手册通常是由显示器制造商提供的详细指南，用于帮助技术人员诊断和修复显示器故障。
这些手册通常包括以下内容：
1. 故障排除指南：列出常见的故障现象和可能的原因，并提供解决方法。
2. 部件拆卸和更换指南：详细说明如何拆卸和更换显示器的各个部件，包括电路板、屏幕、电源等。
3. 电路图和原理图：提供显示器的电路图和原理图，以便技术人员更好地理解其工作原理。
4. 测试和调整指南：介绍如何测试显示器的各个部分，如电路板、屏幕和电源等，并提供调整方法。
5. 安全注意事项：强调在维修过程中需要注意的安全事项，如避免触电、防止静电等。
需要注意的是，不同品牌和型号的显示器可能有不同的维修手册，因此在进行维修之前，需要确保使用正确的手册。
此外，如果您不具备相关的维修知识和技能，建议将显示器送到专业的维修机构进行维修。
液晶显示屏维修说明书
液晶显示屏维修说明书维修步骤：1. 首先，将电源关闭并拔出显示屏。
2. 用专用螺丝刀拆开显示屏后盖。
注意不要损坏显示屏背面的零部件。
3. 检查连接线是否完好，如果有脱落或破损，请重新连接或更换连接线。
4. 检查电源线是否受损，如有需要请更换新的电源线。
5. 检查显示屏内部电路板是否有松动或损坏的部分，如有需要请进行重新焊接或更换受损的电路板。
6. 对于显示屏表面受损的情况，可以使用专用的清洁剂和柔软的布来清洁。
注意事项：1. 在进行维修之前，请务必确保已经断开电源，以免发生触电事故。
2. 在打开显示屏后盖时，要格外小心，避免损坏内部零部件。
3. 在检查电路板时，要用专用的工具小心翼翼地操作，避免造成进一步的损坏。
4. 如果您对维修过程不熟悉或不确定如何操作，请立即咨询专业技术人员。
5. 使用清洁剂清洁显示屏时，务必避免液体进入显示屏内部，以免造成更严重的故障。
常见问题及解决方案：1. 现象：显示屏无法开机、无信号显示。
解决方案：首先检查电源线是否连接正确，若连接正常，则检查电源线是否受损，如有需要请更换新的电源线。
如果问题仍然存在，可能是电路板出现故障，建议寻求专业维修人员的帮助。
2. 现象：显示屏有亮点、暗点、线条、色彩失真等问题。
解决方案：通常这些问题是由于显示屏内部电路板损坏或连接线松动引起的。
可以打开显示屏后盖进行检查，重新连接或更换电路板或连接线。
3. 现象：显示屏出现闪烁、模糊、抖动等问题。
解决方案：这些问题通常是由于电源线接触不良或连接线损坏引起的。
可以检查电源线和连接线是否完好，并进行必要的更换。
维修注意事项：1. 维修时请务必遵循相关安全操作规程，确保自身安全和设备的安全。
2. 如果在维修过程中遇到问题或不确定如何操作，请及时咨询专业技术人员或寻求专业维修服务。
总结：本维修说明书提供了液晶显示屏维修的基本步骤和常见问题的解决方案。
在进行维修时，请务必小心操作，避免进一步损坏设备。
液晶显示器原理与维修手册
一、液晶显示器的主要技术指标1、尺寸和显示屏一般LCD显示器(即LCD屏)的对角线尺寸有以下几种：14"、15"、15.1"、17"、17 .1"。
本机为15"(304.1×228 .1mm)。
现在的LCD显示屏均采用薄膜晶体管有源矩阵显示 屏(TFT Active Matrix Panel)、所有R、G、B 像素中的每一个颜色的像素均由1 个TFT(薄膜晶体管)来控制，数百万个TFT构成一个有源矩阵，成为LCD屏。
2、点距水平点矩指每个完整像素(含R、G、B)的水平尺寸，垂直点距指每个完整像素的垂直尺寸。
例如本机采用1024×768个像素的LCD屏，尺寸为15"(304.1mm×228.1mm)，则水平点距=304.1mm÷1024=0.297mm，垂直点距=228.1÷768=0.297mm。
3、分辨率、刷新率(场频)、行频、信号模式LCD屏的分辨率是指液晶屏制造所固有的像素的列数和行数，如1024×768(多为15"，能满足XGA信号模式要求)，800×600(多为14"， 能满足SVGA信号模式要求。
)分辨率越高，清晰度越好。
刷新率即显示器的场频。
刷新率越高，显示图像的闪动就越小。
LCD显示器的最高场频和最高行频，主要由液晶屏的技术参数所决定。
本机的LCD屏允许的最高行频为80KHz，最高场频为75Hz。
在LCD显示的分辨率、行频和刷新率确定后，其接收的最高信号模式就明确了，现LCD显示器一般有以下2种产品，本产品属第一种。
15"XGA 1024×768 75Hz 60KHz (行频60KHz、场频75Hz)17"SXGA 1280×1024 75Hz 80KHz (行频80KHz、场频75Hz)4、对比度对比度是表现图象灰度层次的色彩表现力的重要指标，一般在200∶1~400∶1之间，越大越好。
明基液晶显示器常见故障及维修
明基液晶显示器常见故障及维修2010-05-07 12:48很少有单坏c5707的，往往是一对5707和对应的变压器同时坏。
只换了一个c5707! ok17"明基液晶上的c5707损坏是常见病。
也有同时损坏c5707前的场效应管;二极管和保险管。
通常换了就ok。
c5707、前面的二次电源管及保险电阻容易坏，如果前面的不坏，变压器要注意虚焊。
这个管子本网站好象也有,联系一下汽车站长试试。
这个问题还在讨论啊？在废的高压板上拆一个其它型号的都可以用啦。
如：d1804 、、、、、、我修了一台是同样毛病的换了两个c5707，还有一个3a的保险电阻。
我手头没3a的保险电阻，用3a的保险管代用，没过一个星期3a的保险管管又烧了，但c5707和其它的都还好，能不能用导线代替呢？？？在修过10台以后，确定不是高压板的本身问题烧5707。
经和工厂售后部门联系过确认是屏的问题造成，需要对屏的灯管处理后才能对高压板进行修复。
否则单修高压板是没有用的，一段时间之后还是会出同样问题明基液晶显示器无背光,C5707和 11p06坏2007-07-07 09:34相信不少的同仁们都修到BenQ 液晶显示器没背光的问题，主要现象为：按开机键，指示等一闪既灭按开机键显示LOGO之后就没背光，指示等亮绿灯[ 此种现象的故障范围就在高压板，BENQ的高压板上有四个三极管C5057特别容易烧坏.,烧一对的比较常见，同时另一个MOS管型号为11P06也经常坏。
同时换掉这几个元件基本上也不少的同仁在维修中遇到换了之后，不耐用，多的用几天，少的用两个小时。
,包括我在内，C5057我用大功率的13007代换了之后，也只能用上一个小时就发烫，之后，仔细听高压变压器里面发出吱吱想。
从其他同型号的拆下变压器装上之后故障就解决另：大家要注意高压板的供电保险判断出了故障，没元件是个烦人人的事情。
为了两个管换高压板划不来！下面我提供了一些代换的元件可代换的型号为C5707---C2040、C5706、C5708、D1804、（C8050双 11P06----DP10P、FU9024、FU9030、J587大家值得注意是C5707中间的那个电容,很容易坏,11P06发烫,看一下相关的那个电容是不是鼓起了.接修一台明基Q7T4液晶显示器，故障为屏幕在开机时图像，不到几秒钟就黑屏，根据故障大致判定为高压板部分的问题，拆开显示器，用万用表测其中一组的两个高压逆变管C5707已坏，将坏的两个C5707换下，试机出现正常图像，但到半个小时左右，又出现黑屏，还有一股烧焦味，再次拆开显示器，换上去的两个C5707已明显裂开，仔细分析，机子里面肯定还有坏的元件没查到，不然怎么又会把C5707烧坏，于是把有关的元件都查了一下，发现其中有一个160V 0.22uf的电容容量变小，此电容是高压逆变部分电容，看来屡烧C5707是这个电容容量变小引起的，换上C5707与0.22uf电容试机，全部恢复正常。
