太阳能电池板连接方式 并联和串联
太阳能电池分流__概述说明以及解释
太阳能电池分流概述说明以及解释1. 引言1.1 概述太阳能电池是一种直接将太阳能转化为电能的装置，通过光生电效应实现。
随着对环境友好和可再生能源需求的增加，太阳能电池逐渐成为人们关注的焦点。
然而，在实际应用过程中，太阳能电池存在一些问题，其中一个关键问题是分流现象。
分流指的是当连续多个太阳能电池通过串联或并联方式连接时，由于光照条件、工艺制造等原因造成部分太阳能电池工作不良或损坏。
这会导致系统产生非理想的效果，并降低整个系统的效率与稳定性。
因此，本文将重点探讨太阳能电池分流问题及其解决方案。
首先介绍太阳能电池的基本原理和应用场景，并阐述其存在的限制与挑战。
随后对太阳能电池分流原理、方式以及效果与优势进行详细说明。
最后，将解释太阳能电池分流的必要性和意义，包括其背景和发展历程、对系统稳定性的影响解析以及相关解决方案的优势介绍。
1.2 文章结构本文共分为五个主要部分。
引言部分对文章的背景、目的和主要内容进行概述。
第二部分将重点介绍太阳能电池分流的原理、方式以及效果与优势。
第三部分将对太阳能电池的基本原理、应用场景以及限制与挑战进行概述说明。
在第四部分，将解释太阳能电池分流的必要性和意义，包括其背景和发展历程、对系统稳定性的影响解析以及相关解决方案的优势介绍。
最后，在结论部分总结文章主要观点和论证结果，并提出未来研究方向。
1.3 目的本文旨在全面探讨太阳能电池分流问题，并提供有效的解决方案。
通过深入了解太阳能电池的基本原理和现有应用场景，帮助读者更好地理解太阳能电池分流现象带来的挑战和限制。
同时，通过对太阳能电池分流的背景和发展历程进行解析，展示该领域相关研究取得的进展与成果。
最终，通过总结主要观点和论证结果，并提出未来研究方向，为太阳能电池分流问题的进一步探索提供指导和参考。
2. 太阳能电池分流2.1 分流原理太阳能电池分流是指将从太阳能电池板中得到的直流电能进行分流处理的过程。
在太阳能发电系统中，太阳能电池板会产生特定的电压和电流。
光伏组件串联怎样接线
光伏组件串联怎样接线
光伏组件串联怎样接线
太阳能光伏组件的串联和并联,光伏组件同一般电源一样，才选用电压值和电流值标定.在满意的阳光下40-50W组件的标称电压是12V，电流大概3A。
同蓄电池的串、并联作用一样，依据需求组件能够组合到一同，得到纷歧样的电压和电流的太阳能电池板。
组件串联时电流值不变,电压将添加,一样的两个12V、3A组件串联接线后得到24V，3A体系。
组件并联时电压值不变，电流将添加，一样的两个12V、3A组件并联接线后得到12V，6A体系。
太阳能电池组件也能够选用混联接线，以使组件或方阵取得所需求的电压和电流值。
为得到24V，6A的太阳能电池板需求四个光伏组件，两两串联往后并联。
留神，串联接线是需求将一个组件的正极联接到别的一个组件的负极，并联接线是将两个组件的正极与正极，负极与负极相连。
光伏体系则是运用以光生伏打效应原理制成的太阳能电池将太阳辐射能直接改换成电能的发电体系。
它由太阳能电池政策、操控器、蓄电池组、直流沟通逆变器等有些构成
1。
太阳能电池串并联特性
实验九 太阳电池串并联特性测比太阳电池单体电池工作电压只有不到1伏，电流数安培，不能直接应用，一般需要进行必要的串联和并联，以达到所需要的电压和电流，本实验就是要测试太阳电池的串联和并联特性，为实际应用打好基础。
一、实验目的1． 了解恒定光强脉冲法测试太阳电池伏安特性的原理和方法。
2． 了解太阳电池组件I ―V 电性曲线的定性规律。
3． 了解遮挡对太阳电池组件输出性能的影响。
4． 掌握本实验测试器具的使用。
二、仪器及用具晶体硅太阳电池组件三块、专用电性测试柜一台。
三、原理太阳电池是一个较大的面结PN 二极管。
其工作电流I 可用下式表示I = I ph - I 0 [exp(qV ／nkT) - 1] -()shL s R R R I + (2.1)开路电压表示为 V oc = qknTln[(I sc ／I 0 ) +1] (2.2) 式中I −− 负载中流过的电流；I ph −− 由光激发产生载流子所形成的光电流；q−−一个电子的电量；V −−电池的工作电压；n−−结构因子；k −−玻耳兹曼常数；T−−电池工作的绝对温度；V oc−−电池的开路电压；R s−−电池的串联电阻；R sh−−电池的并联电阻；R L−−负载电阻；I sc−−电池的短路电流。
太阳电池是依据“光生伏打效应”原理工作的。
太阳电池组件则是将太阳单体电池进行串、并联组合而构成的一个整体。
组件的电性能将随单体电池的串、并联数量而与单体电池电性能产生量的变化。
串联时电压叠加，并联时电流叠加，如图9.1和图9.2所示。
恒定光强脉冲测试太阳电池伏安特性工作原理：通过控制脉冲氙灯的工作电流使得其发光强度在测试时间内维持恒定不变，然后通过电子负载在脉冲恒定的时间内快速测试伏安特性曲线，光脉冲的工作过程如图9.3所示；电子负载的工作原理如图9.4所示。
将其输出接入主电路中，通过调节U i控制恒压输出U o为一确定值，U o在主电路的回路中占具一定的电压降，相当于主电路中接入了一个产生U o电压降的负载。
电路中的并联和串联
电路中的并联和串联电路是由电流通过的路径以及与之连接的元件组成的。
在电路中，电位差（电压）驱动电流的流动，并且根据所连接的元件方式，电路可以分为两种主要类型：并联和串联。
一、并联电路在并联电路中，电流的路径以及电路中的元件是并行连接的。
这意味着电流通过电路中的每个分支，在每个分支中电流大小相等。
并联电路可以有效地提供供电给电路中的各个元件。
当多个元件需要相同电压源供电时，我们可以使用并联电路。
并联电路中的总电流等于各个分支电流之和。
如果我们将相同电源电压连接到多个元件上，它们的总电流将被分割成分支电流，并且通过每个分支的电流相等。
并联电路的公式如下：逆电阻总和=逆电阻1 + 逆电阻2 + ... + 逆电阻n其中，逆电阻是指电阻的倒数。
二、串联电路在串联电路中，电流的路径以及电路中的元件是依次连接的。
这意味着电流通过电路中的每个元件，在每个元件中电流大小相等。
串联电路中的总电压等于各个元件电压之和。
如果我们将电压源连接到多个元件上，它们的总电压将等于各个元件电压的总和。
串联电路的公式如下：总电阻=电阻1 + 电阻2 + ... + 电阻n三、并联和串联的比较1. 电压和电流：在并联电路中，所有的元件都有相同的电压，而在串联电路中，所有的元件都有相同的电流。
2. 总阻抗和总电阻：在并联电路中，总阻抗等于各个分支阻抗的倒数之和。
而在串联电路中，总电阻等于各个元件电阻之和。
3. 功率：在并联电路中，各个分支的功率之和等于总功率。
而在串联电路中，总电流与总电压的乘积等于总功率。
四、应用举例并联和串联电路在现实生活中有多种应用。
下面举两个例子：1. 家庭电路：在家庭电路中，各个电器设备通常是并联连接的。
这样，当其中一个设备故障时，其他设备仍能正常工作。
并联电路使得我们可以独立地使用和控制各个电器设备。
2. 太阳能电池板：在太阳能电池板中，多个电池通常是串联连接的。
这样可以增加总电压，以便输出更高的电压给充电设备或供电系统使用。

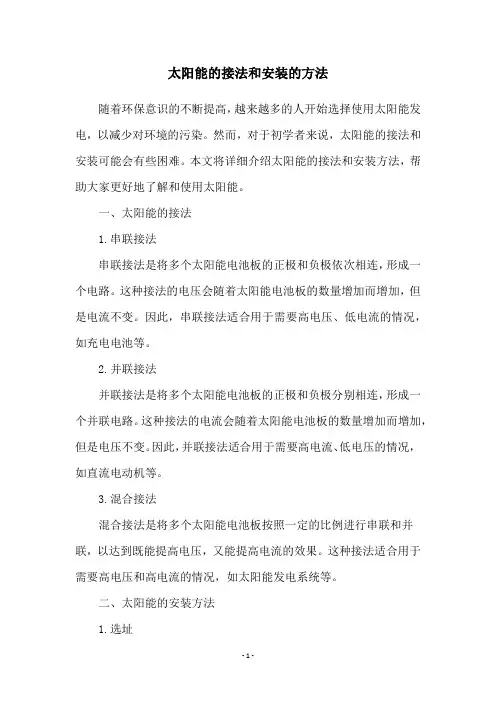

太阳能的接法和安装的方法
太阳能的接法和安装的方法随着环保意识的不断提高，越来越多的人开始选择使用太阳能发电，以减少对环境的污染。
然而，对于初学者来说，太阳能的接法和安装可能会有些困难。
本文将详细介绍太阳能的接法和安装方法，帮助大家更好地了解和使用太阳能。
一、太阳能的接法1.串联接法串联接法是将多个太阳能电池板的正极和负极依次相连，形成一个电路。
这种接法的电压会随着太阳能电池板的数量增加而增加，但是电流不变。
因此，串联接法适合用于需要高电压、低电流的情况，如充电电池等。
2.并联接法并联接法是将多个太阳能电池板的正极和负极分别相连，形成一个并联电路。
这种接法的电流会随着太阳能电池板的数量增加而增加，但是电压不变。
因此，并联接法适合用于需要高电流、低电压的情况，如直流电动机等。
3.混合接法混合接法是将多个太阳能电池板按照一定的比例进行串联和并联，以达到既能提高电压，又能提高电流的效果。
这种接法适合用于需要高电压和高电流的情况，如太阳能发电系统等。
二、太阳能的安装方法1.选址选址是太阳能安装的第一步，要选择一个充足的阳光照射区域，以保证太阳能电池板能够充分吸收阳光，并转化为电能。
一般来说，选址的要求是：地面平整，太阳能电池板的倾斜角度与当地的纬度相同，没有遮挡物，如建筑物、树木等。
2.安装支架安装支架是太阳能电池板的支撑物，要选择坚固耐用的支架，以保证太阳能电池板的稳定性。
支架的安装位置要与太阳能电池板的选址相同，倾斜角度要与当地的纬度相同。
3.安装太阳能电池板将太阳能电池板固定在支架上，并连接好电线。
电线要选择防水、耐高温的电线，以确保安全。
4.安装逆变器逆变器是将太阳能电池板产生的直流电转化为交流电的设备。
逆变器的安装位置要选择在太阳能电池板附近，以减少电线的损失。
5.接入电网将逆变器输出的交流电接入电网，可以将多余的电能卖给电力公司，也可以在需要时从电力公司购买电能。
总之，太阳能的接法和安装方法需要根据不同的需求来选择。

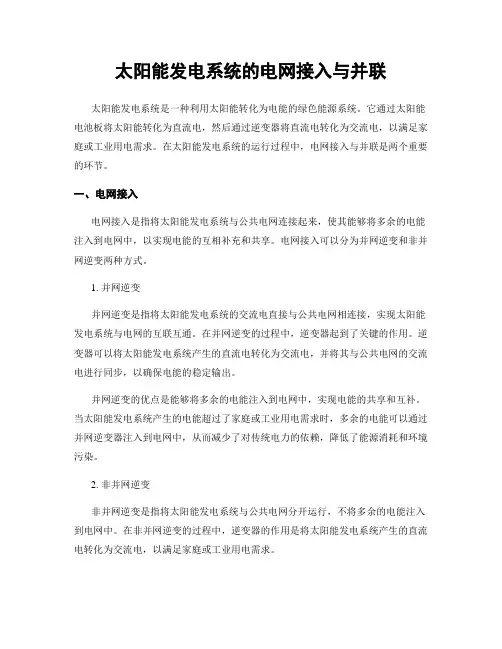

太阳能发电系统的电网接入与并联
太阳能发电系统的电网接入与并联太阳能发电系统是一种利用太阳能转化为电能的绿色能源系统。
它通过太阳能电池板将太阳能转化为直流电，然后通过逆变器将直流电转化为交流电，以满足家庭或工业用电需求。
在太阳能发电系统的运行过程中，电网接入与并联是两个重要的环节。
一、电网接入电网接入是指将太阳能发电系统与公共电网连接起来，使其能够将多余的电能注入到电网中，以实现电能的互相补充和共享。
电网接入可以分为并网逆变和非并网逆变两种方式。
1. 并网逆变并网逆变是指将太阳能发电系统的交流电直接与公共电网相连接，实现太阳能发电系统与电网的互联互通。
在并网逆变的过程中，逆变器起到了关键的作用。
逆变器可以将太阳能发电系统产生的直流电转化为交流电，并将其与公共电网的交流电进行同步，以确保电能的稳定输出。
并网逆变的优点是能够将多余的电能注入到电网中，实现电能的共享和互补。
当太阳能发电系统产生的电能超过了家庭或工业用电需求时，多余的电能可以通过并网逆变器注入到电网中，从而减少了对传统电力的依赖，降低了能源消耗和环境污染。
2. 非并网逆变非并网逆变是指将太阳能发电系统与公共电网分开运行，不将多余的电能注入到电网中。
在非并网逆变的过程中，逆变器的作用是将太阳能发电系统产生的直流电转化为交流电，以满足家庭或工业用电需求。
非并网逆变的优点是能够实现太阳能发电系统的独立运行，不受电网的影响。
当公共电网出现故障或停电时，太阳能发电系统仍然可以正常运行，保证了家庭或工业用电的稳定供应。
二、电网并联电网并联是指将多个太阳能发电系统通过电网连接起来，实现电能的互相补充和共享。
电网并联可以分为串联和并联两种方式。
1. 串联并联串联并联是指将多个太阳能发电系统通过串联或并联的方式连接起来，以实现电能的互相补充和共享。
串联并联可以根据实际需求进行灵活调整，以满足不同规模的用电需求。
串联并联的优点是能够提高太阳能发电系统的总发电量和供电能力。
当一个太阳能发电系统的发电量不足以满足家庭或工业用电需求时，可以通过串联并联的方式将多个太阳能发电系统连接起来，以实现电能的互相补充和共享，从而提高了供电能力。
太阳能发电系统工作原理
太阳能发电系统工作原理太阳能发电是一种利用太阳能将光能转化为电能的技术，是清洁能源的重要组成部分。
太阳能发电系统的工作原理可以简单描述为太阳能光照照射到太阳能电池板上，通过内部的光电效应将光能转化为直流电，然后经过逆变器转化为交流电，供给电力网络使用或储存在电池中。
太阳能发电系统主要包括太阳能电池板、电池储能装置和逆变器等组成部分。
首先，太阳能电池板是太阳能发电系统的核心部分。
太阳能电池板由多个太阳能电池组成，并通过串联或并联的方式连接在一起。
太阳能电池是一种半导体材料，其中主要的材料是硅。
当太阳光照射到太阳能电池板上时，光子与太阳能电池中的半导体材料相互作用，从而激发电子。
这些电子通过装置的内部导线流动，形成直流电。
太阳能电池板的效率取决于材料的品质、光的强度和角度等因素。
其次，电池储能装置在太阳能发电系统中起到储存能量的作用。
由于太阳能的可利用时间和需求之间存在不匹配，电池储能装置可以在白天将多余的电能储存起来，以供夜间或阴天使用。
电池储能装置主要是使用化学能储存电能，常见的电池储能装置包括锂离子电池、铅酸蓄电池和钠硫电池等。
这些电池将直流电能转化为化学能，并在需要时释放出来转化为电能供给使用。
最后，逆变器将直流电转化为交流电。
太阳能电池板输出的是直流电，而家庭和工业用电一般是交流电。
逆变器通过将直流电逆变为交流电来满足实际使用需求。
逆变器还可以监测和控制太阳能发电系统的运行状态，包括光照强度、电池充放电状态和电网连接状态等。
太阳能发电系统的工作原理可以总结为太阳能光照照射到太阳能电池板上，经过光电效应将光能转化为直流电，然后通过逆变器转化为交流电。
电池储能装置可以在太阳能不可利用或需求超过供给时储存电能，以供之后使用。
太阳能发电系统可以在日间供电，并将多余的电能储存起来，以满足夜间和阴天的用电需求，是一种清洁、可再生的能源替代方案。
在近年来，随着环境保护意识的提高和能源危机的日益突出，太阳能发电系统在多个领域的应用逐渐增加。
太阳能电池组件输出端的两极并联一个旁路二极管的作用及特点
太阳能电池组件输出端的两极并联一个旁路二极管的作用及其特点“为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,最好在太阳能电池组件输出端的两极并联一个旁路二极管。
”我是个新手，不太了解这个，希望大家帮忙，谢谢！问题补充：谢谢回答。
不过还有疑问。
能不能更详细的解释一下每个太阳能单元输出的电压？以及并联的二极管是如何解决不能发电的部分发热的问题的？答：在电池因为遮挡而得不到阳光或者部分照不到的情况下，这块电池产生的电流会变小，因为电池板内的电池的连接方式是串联，所以他们的电流是必须相同的，所以因为这个bad cell，导致了整个板输出的电流变小了，输出功率也变小了。
但是其他电池产生的功率是不减少的，输出少了，只能“内部消化”了，消化的地方就是哪个bad cell,而产生hot spot.旁路二极管就是为了在有bad cell的情况下，短路这个bad cell,而不影响其他的电池的输出。
但是每个电池都加一个二极管，这个成本不是一般的高，所以一般是18个电池一个二极管太阳能电池的暗伏安特性和一般二极管的伏安特性的异同在一定的光照下,太阳电池产生一定的电流ISC ,其中一部分是流过P - N 结的暗电流,另一部分是供给负载的电流。
故可把光照P - N 结看作是一个恒流源与理想二极管的并联组合,恒流源的电流就是最大的光生电流ISC ,流过理想二极管的电流即暗电流ID , IL 为流过负载电阻R的电流。
太阳能电池组件中的防反充电二极管的最大反向电压大约应设定在多大,可以用肖特基二极管吗?因为SBD的反向电压较低那要看太阳能电池本身的输出电压有多高了，二极管的耐压一定要比被充电的电池电压高，否则电池就会击穿它了。
注意电池电压不要按标称电压计算，而是要按最高电压计算，电池充满时的电压约为标称的1.2倍。
为了防止意外，应留出余量，一般取最大值的1.414倍。
什么是太阳能电池暗特性太阳能电池基本特性研究苗建勋，李水泉，石发旺，曹万民，武金楼（洛阳工学院，洛阳，471039）摘要随着太阳能电池使用日益广泛，对太阳能电池特性的研究也越来越引起人们的重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上图显示的是两块太阳能电池板以并联的方式连接，这意味着电压是一样的。
为了计算充电控制器的功耗，我们需要计算流过电路的电流。
电流总是等于功率（P，Watts）除以电压（Volts），因此在上面的例子中太阳能发电系统的电流是120 / 12 = 10 A。
Steca PR1515是非常合适的，因为它是一个15A的太阳能充电控制器
上图显示的是2块太阳能电池板以串联方式连接，这意味着综合的电压是24V，即两块电池板的电压（12V）之和。
我们也需要计算充电控制器的功耗，即功率（P，Watts）除以电压，120 / 24 = 5 A。
Steca PR1010是非常合适的，因为它是一个10A的太阳能充电控制器。
B因为这是一个24V的太阳能发电系统，我们需要2个蓄电池。
注意两个蓄电池也要以串联方式连接。
这样接线会比较简单。
