蝶形光缆简介及施工规范
蝶形光缆性能介绍
光缆性能 –室内皮线光缆（金属）（GJXH-1~4 G.657A2）2光缆性能参数光缆技术规范GJXH-1~4 G.657A2光缆性能 –室内皮线光缆（非金属）（GJXFH-1~4 G.657A2）2光缆性能参数光缆技术规范GJXFH-1~4 G.657A2光缆性能 –室外下线皮线光缆（金属）（GJYXCH-1~4 G.657A2）入户光缆2光缆性能参数光缆技术规范GJYXCH-1~4 G.657A21、护套 (LSZH)2、光纤3、加强件 (细圆磷化钢丝)4、自承吊线（1.2mm直径的钢丝或1.0mm直径的钢丝绞线）光缆性能 –室外下线皮线光缆（非金属）（GJYXFCH-1~4 G.657A2）2光缆性能参数光缆技术规范GJYXFCH-1~4 G.657A21、护套 (LSZH)2、光纤3、非金属加强件 (FRP/KFRP)4、自承吊线（1.2mm直径的钢丝或1.0mm直径的钢丝绞线）光缆结构尺寸光缆性能 –室内外管道皮线光缆（金属）（GJBHA-1~4 G.657A2）2光缆性能参数光缆技术规范GJBHA-1~4 G.657A21、室内金属皮线光缆2、撕裂绳3、阻水带4、铝带5、PE外护套光缆结构尺寸光缆性能 –室内外管道皮线光缆（非金属）（GJFBHA-1~4 G.657A2）2光缆性能参数光缆技术规范GJFBHA-1~4 G.657A21、室内非金属皮线光缆2、撕裂绳3、阻水带4、铝带5、PE外护套光缆结构尺寸。
蝶形光缆性能介绍
光缆性能 –室内皮线光缆（金属）（GJXH-1~4 G.657A2）2光缆性能参数光缆技术规范GJXH-1~4 G.657A2光缆性能 –室内皮线光缆（非金属）（GJXFH-1~4 G.657A2）2光缆性能参数光缆技术规范GJXFH-1~4 G.657A2光缆性能 –室外下线皮线光缆（金属）（GJYXCH-1~4 G.657A2）入户光缆2光缆性能参数光缆技术规范GJYXCH-1~4 G.657A21、护套 (LSZH)2、光纤3、加强件 (细圆磷化钢丝)4、自承吊线（1.2mm直径的钢丝或1.0mm直径的钢丝绞线）光缆性能 –室外下线皮线光缆（非金属）（GJYXFCH-1~4 G.657A2）2光缆性能参数光缆技术规范GJYXFCH-1~4 G.657A21、护套 (LSZH)2、光纤3、非金属加强件 (FRP/KFRP)4、自承吊线（1.2mm直径的钢丝或1.0mm直径的钢丝绞线）光缆结构尺寸光缆性能 –室内外管道皮线光缆（金属）（GJBHA-1~4 G.657A2）2光缆性能参数光缆技术规范GJBHA-1~4 G.657A21、室内金属皮线光缆2、撕裂绳3、阻水带4、铝带5、PE外护套光缆结构尺寸光缆性能 –室内外管道皮线光缆（非金属）（GJFBHA-1~4 G.657A2）2光缆性能参数光缆技术规范GJFBHA-1~4 G.657A21、室内非金属皮线光缆2、撕裂绳3、阻水带4、铝带5、PE外护套光缆结构尺寸。

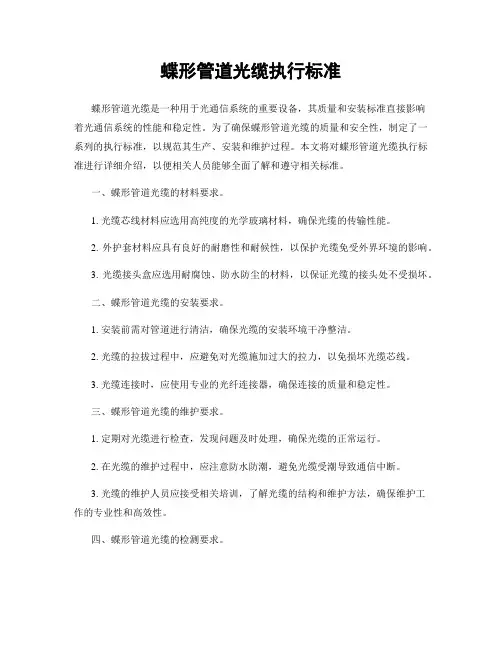

蝶形管道光缆执行标准
蝶形管道光缆执行标准蝶形管道光缆是一种用于光通信系统的重要设备，其质量和安装标准直接影响着光通信系统的性能和稳定性。
为了确保蝶形管道光缆的质量和安全性，制定了一系列的执行标准，以规范其生产、安装和维护过程。
本文将对蝶形管道光缆执行标准进行详细介绍，以便相关人员能够全面了解和遵守相关标准。
一、蝶形管道光缆的材料要求。
1. 光缆芯线材料应选用高纯度的光学玻璃材料，确保光缆的传输性能。
2. 外护套材料应具有良好的耐磨性和耐候性，以保护光缆免受外界环境的影响。
3. 光缆接头盒应选用耐腐蚀、防水防尘的材料，以保证光缆的接头处不受损坏。
二、蝶形管道光缆的安装要求。
1. 安装前需对管道进行清洁，确保光缆的安装环境干净整洁。
2. 光缆的拉拔过程中，应避免对光缆施加过大的拉力，以免损坏光缆芯线。
3. 光缆连接时，应使用专业的光纤连接器，确保连接的质量和稳定性。
三、蝶形管道光缆的维护要求。
1. 定期对光缆进行检查，发现问题及时处理，确保光缆的正常运行。
2. 在光缆的维护过程中，应注意防水防潮，避免光缆受潮导致通信中断。
3. 光缆的维护人员应接受相关培训，了解光缆的结构和维护方法，确保维护工作的专业性和高效性。
四、蝶形管道光缆的检测要求。
1. 在光缆的生产过程中，应进行严格的质量检测，确保光缆的质量符合相关标准。
2. 光缆的安装完成后，应进行光缆连接质量的检测，确保连接的稳定性和可靠性。
3. 对光缆的维护过程中，应定期进行光缆的检测，发现问题及时处理，确保光缆的正常运行。
五、蝶形管道光缆的使用要求。
1. 光缆的使用过程中，应避免受到外界环境的影响，确保光缆的正常使用。
2. 在使用过程中，应注意避免对光缆施加过大的外力，以免损坏光缆的结构。
3. 光缆的使用人员应接受相关培训，了解光缆的使用方法和注意事项，确保光缆的安全使用。
六、蝶形管道光缆的更新要求。
1. 光缆的使用寿命到期后，应及时更换新的光缆，确保通信系统的正常运行。
预制成端型蝶形引入光缆接入配置规范
广东公司预制成端型蝶形引入光缆接入配置规范（2013年版）2013年1月14日一、预制成端型蝶形引入光缆的简介及使用场景1. 预制成端型蝶形引入光缆简介预端接皮线光缆是指在工厂单端或两端预先制作插头的蝶形引入光缆。
预端接皮线光缆可分为单端成端型与双端成端型两类，按照皮线光缆纤芯也可分单芯和双芯两种类型。
一般为定制长度光缆，步长为5M或10M，满足于各种场景需求。
目前，该产品的主要应用于以下几种场景：1.短距离的分布布线（控制在250米以内）室外光交箱至各用户之间布放，主要应用于城中村、出租屋群、别墅、乡镇等场景。
2.楼道配线箱到入户段用于多层楼宇内分纤箱至各用户之间入户光缆布放。
二、预端接皮线光缆施工要求1.施工前设计的时候应先测量好预端接皮线光缆的长度，避免布放完成后存在过长或不足的情况。
2.预端接皮线光缆在敷设过程中容易因为弯曲而造成较大的损耗，因此应选用G657系列抗弯光纤，同时可以降低因为光纤长期弯曲时产生的应力性断裂问题。
3.因用户多媒体信息箱内空间较小，应规定室外光缆不得进入盘留，并且要设计好预端接皮线缆的盘留线路。
4.预端接皮线缆的拉力在80N（金属加强件），在暗管穿放时应适当加入滑石粉或者油膏，以减低摩擦系数。
5.对于预埋有线管的楼宇或新小区用户，预端接皮线光缆应使用单端预制成端型。
由于预先加好了连接头，其通过所需的空间较大，加头后的活动连接器长度在55mm左右，在暗线穿管时，遇到弯角部分，加工好的预端接活动连接器无法过弯，因此建议使用单端预端接，使用没有加头的一段进行穿缆线操作。
6.对于没有预埋线管的楼宇或对老小区用户，预端接皮线缆可以采用钉固方式或者线槽方式沿墙明敷。
7.在高层楼内垂直方向，皮线缆宜在弱电竖井内采用线槽敷设，每隔2米应该进行绑扎固定。
8.在楼内水平面，预端接皮线光缆宜采用硬质阻燃PVC管加以保护。
9.对于布放好的线缆，重点是保护好预端接的连接头部分，防止灰尘进入。
蝶形皮线光缆生产工艺
蝶形皮线光缆生产工艺蝶形皮线光缆（Butterfly ribbon cable）是一种特殊的光缆，其内部的光纤排列呈蝴蝶状。
它采用聚酯薄膜作为光纤之间的隔离层，使得光纤之间的间距更小，能够在更小的空间内容纳更多的光纤。
下面将介绍蝶形皮线光缆的生产工艺。
首先，制备蝶形皮线光缆的第一步是制备蝶形光纤结构。
这一步骤通常使用光纤拉伸机进行。
在拉伸机上，光纤的粘结材料被涂覆在一根粗光纤的表面。
然后，通过拉伸机的拉伸力，将多个光纤聚合成一个蝶形结构。
拉伸机会自动调节力度，以确保光纤之间的间距均匀。
接下来，制备蝶形皮线光缆的第二步是制备外部材料。
外部材料是光纤结构的保护层，用于保护光纤免受外力的损坏。
通常，外部材料由聚酯膜制成，该膜具有良好的耐磨性和机械强度。
将蝶形光纤结构放置在聚酯膜上，并使用专用的胶水将其粘贴在一起。
然后，将具有外部材料的光纤结构放置在模具中，并通过高温和高压进行热压处理。
这将使外部材料与光纤结构紧密结合，形成蝶形皮线光缆的基本形态。
最后，制备蝶形皮线光缆的第三步是进行光缆的保护层加工。
在这个阶段，光纤结构将被覆盖上一层聚酯薄膜。
这一层聚酯薄膜将保护光纤免受湿气和化学物质的侵蚀。
然后，通过加热和压力，将聚酯薄膜与之前形成的光纤结构一起结合。
最后，对光缆进行检测和测试，确保其质量符合要求。
蝶形皮线光缆的生产工艺相对复杂，需要先进的设备和严格的操作技术。
但是，它具有较小的尺寸、高密度布线和优异的传输性能等优点，因此在通信领域得到了广泛的应用。
它被广泛用于数据中心、通信设备和光通信网络等领域，为人们的通信工作提供了更高质量和更高效的支持。
3全光网络工程蝶形光缆施工指导意见
全光网络工程蝶形皮线光缆施工指导意见
为有效提高全光网络建设的工程质量，确保网络对业务发展的有效支撑，根据集团公司的相关建设指导意见，结合我省的实际情况，制定本施工指导意见。
一、施工基本要求
1、蝶形皮线光缆布放应顺直，无明显扭绞和交叉，不应受到外力的挤压和损伤。
2、在敷设蝶形皮线光缆时，牵引力不宜超过光缆允许张力的80%；瞬间最大牵引力不得超过光缆允许张力的100%。
3、一级分光点至二级分光点间的蝶形皮线光缆，一般利用现有吊线设施布放。
二级分光点至用户的入户蝶形皮线光缆，一般采用绑扎在隔电子上的方式布放。
4、蝶形皮线光缆转弯处应均匀圆滑，敷设过程中蝶形皮线光缆弯曲半径不应小于4cm；固定后蝶形皮线光缆弯曲半径不应小于2cm。
在敷设光缆敷设完毕后应释放张力保持自然弯曲状态。
5、蝶形皮线光缆富余的部分一般盘成直径10cm的圆盘(不用盘留架)，一个圆盘应有最少3处固定绑扎。
一级分光点至二级分光点间的蝶形皮线光缆应放置在二级光分配箱附近的吊线或墙壁上；二级分光点至用户的蝶形皮线光缆应放置在用户端方便固定的位置。
6、对于盘留比较多（3条以上）的分光点，可以配置一个普通。
皮线光缆施工方法
皮线光缆（又称蝶形光缆）的施工方法1、皮线光缆（又称蝶形光缆）：在国内光纤接入市场呈现出良好的发展势头的情况下，光纤接入已成为光通信领域中的热点。
在光纤接入工程中，靠近用户的室内布线是最为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。
皮线光缆多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。
皮线光缆内光纤采用G.657小弯曲半径光纤，可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户。
皮线光缆独特的8字型构造可以在最短时间内实现现场成端，目前康宁、3M、藤仓公司制造的多种现场连接器均可以与2.0mm×3.1mm标准尺寸的皮线光缆适配。
2、FTTX常见施工方式目前FTTX工程中大规模使用皮线光缆，主要采用了两种接续方式：一种是以冷接子为主的光缆冷接技术（物理接续），一种是以熔接机为工具的热熔技术。
冷接技术：光纤冷接子是两根尾纤对接时使用的，它内部的主要部件就是一个精密的v型槽，在两根尾纤拨纤之后利用冷接子来实现两根尾纤的对接。
操作起来更简单快速，比用熔接机熔接省时间。
从表面上看，冷接操作简单快速，比熔接机热熔节省时间，但是目前的冷接技术还主要应用在光缆通信中断后应急应用。
冷接技术存在明显缺陷：（1）、冷接损耗大。
由于采用物理接续，两根光纤完全靠V型槽和匹配液来实现接续，这样的损耗明显要大于热熔连接点。
在FTTX工程中，虽然对于线路的损耗要求没有干线要求严格，但是大损耗点就是潜在的故障点，如果损耗大，（2）、使用寿命短，维护成本高。
冷接技术中，匹配液的作用很重要。
引用运营商客户统计的数据，进口的匹配液，一般的寿命会在3年左右，而国产的匹配液，寿命只有1.5~2年。
这样，增加的维护的成本。
而且一个冷接子的成本一般会在30到50元左右（可拆卸重复利用，但是拆卸后再用的精准度大大降低，所以冷接子标称是可重复，实际是在施工过程中都是只用一次的），实际使用维护成本高。
自承式蝶形皮线光缆铺设规范安装
收紧端
搭接端
主要锚接配件: 1、1606A（变径抱箍） 2、1600B（弧形夹楔式锚接件）
1. 锚接件应装设在吊线 的上方不小于 20cm。
2. 抱箍中锚接座应面向 布线侧。
3. 不同路由的自承式引 入皮线光缆应各自装 设锚接件固定。
使用场景③—中间出线安装规范示意图
借
用
吊
线
使
中
间
出
线
4. 接入光缆及皮线光缆在电杆上 应集束绑扎。
5. 自承式皮线光缆的加强钢芯应 整体穿入分纤盒后裁断，并固 定和接地处理。
锚接件在电杆上装设位置：
1. 锚接件应装设在吊线的上方。 2. 变径抱箍应装设在吊线的上方
不小于20cm 3. 不同路由的自承式引入皮线光
缆应各自装设锚接件固定。
使用场景②—杆路中间支撑安装规范示意图
3. 自承式皮线光缆布放与电力线 （380V以下）交叉时，其间距不 得小于40cm。跨越障碍物时不得 有托磨现象，否则应加保护。
4. 自承式皮线光缆跨越市区街道公路 时，其线条的最低点至路面的最高 点间的垂直距离不得小于5.5m；里 弄胡同中不得小于4.5m；跨越铁路 时不得小于7.5m。
目录 11. . 工工艺艺概概要要 22. . 安安装装材材料料及及操操作作说说明明 33. . 使使用用场场景景及及安安装装规规范范示示意意图图 44..订订购购指指南南
主要锚接配件:
1、1600A（夹 楔式锚接件）
使用场景⑤—沿墙铺设安装规范示意图
墙壁挂件
15米
Ø安装规范：
1. 墙角支撑物应离角边不小于 20cm。
2. 沿墙铺设的水平横向每间隔约 15-20米、纵向每间隔约10米 应中间支撑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蝶形光缆简介及施工规范
YD/T 1997-2009 标准规定了蝶形引入光缆（以下简称蝶形光缆）的产品型号、要求、试验方法和检验规则、包装、标志和使用说明书、贮存和运输。
室内蝶形软光缆，其外护套用低烟无卤阻燃PE材料制成扁平的蝶形结构，这种光缆在室内地面敷设经过地毯时不会明显凸起，地毯基本平整，光缆外表面与地毯接触面大，不会造成应力集中而受到损害。
一、蝶形入户光缆产品使用属性
蝶形入户光纤光缆(俗称皮线光缆)。
FTTH用户引入线蝶形光缆中含1～4根有涂覆层的二氧化硅系光纤，其类别可以为ITU-T G.657(B6)，光纤涂覆层可着色，着色层颜色符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤.可为本色。
光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件，光缆的加强构件为2根，平行对称于光缆中。
室内外两用蝶形光缆有良好的抗渗水能力，光缆护套以内的所有间隙具有有效的阻水措施，在铝带和普通蝶形光缆之间设有阻水层。
阻水层材料可以是吸水膨胀带或阻水纱，也可以是热熔胶，或间隔设置阻水环。
二、蝶形光缆产品型号种类及适用范围
表1 蝶形光缆产品型号
GJXV ：PVC、金属加强件、护套、室内引入线光缆
GJXFV ：PVC、非金属加强件、护套、室内引入线光缆
GJXH ：金属加强件、低烟无卤护套、室内引入线光缆
GJXFH ：非金属加强件、低烟无卤护套、室内引入线光缆
GJYXHA ：金属加强件、低烟无卤护套、PAP 纵向粘贴外护套、管道式引入线光缆GJYXFHA ：非金属加强件、低烟无卤护套、PAP纵向粘贴外护套、管道式引入线光缆
蝶形引入光缆按YD/T 908的规定划分型式、规格和编制型号。
其中，分类代号中增加了符号：
GJX蝶形引入光缆；
GJYX室外（内）管道蝶形引入光缆。
三、蝶形入户光缆端接方式使用要求
目前，蝶形入户光缆的端接方式主要有四种：
1、L型快速接续；
2、直接接入快速连接插头接续；
3、冷接方式接续；
4、蝶形入户光缆与尾纤或高强度GGP跳线在86盒内冷接子方式接续。
通过造价、衰耗、操作工艺、保护效果等分析，要求设计、施工环节按首选方式3、4、次选2。
方式1不得采用。
四、蝶形入户光缆在设计中的应用要点
蝶形光缆主要用于用户室内多媒体信息箱至楼道过渡盒、光缆接头盒、电信光交之间的布放和连接。
1、蝶形光缆分室内、室(内)外两种，两者价格差异较大，目前，室外型价格约为室内型价格的2倍，在做具体设计方案时应考虑价格因素，一般情况下，室外仍采用普通光缆(GYTA-G 652D)，室内用室内型蝶形光缆，两者通过分纤箱或接头盒过渡。
只有在一些特殊情况下（如别墅在建设时期未预埋过路盒），方可考虑采用室外型蝶形光缆。
2、为了减小蝶形光缆因较小弯曲半径而产生的弯曲附加损耗，以及降低光纤长期处于弯曲状态下的断裂风险（即提高光纤机械可靠性），应选用G.657A蝶形入户光缆。
3、蝶形入户光缆有非金属加强构件、金属加强构件两种形式，考虑到防雷、防强电干扰因素，室内应采用非金属加强构件蝶形光缆。
金属加强件一般都是钢丝材质，多用于室外布线。
非金属加强件材质为FRP（玻璃纤维）和KFRP（聚酯芳纶丝），多用于室内布线。
4、因用户多媒体信息箱箱内空间较小，普通光缆相对较硬，弯曲、固定、盘纤难度大，成端后极易发生根部折断，给后续维护放装工作带来困难，故设计中，不得将普通光缆直接布放至箱内且端接。
而蝶形入户光缆有着重量轻、相对抗折弯性能较好且易固定、在86终端盒内易端接等特点，故户内应选用室内蝶形光缆。
5、目前室内型蝶形光缆有1芯、2芯、3芯、4芯等规格，住宅用户接入蝶形入户光缆宜选用单芯缆；商务用户接入蝶形光缆可按2--4芯缆设计。
五、蝶形入户光缆在施工中的应用要点
1、蝶形入户光缆其拉伸力一般在80N左右，在暗管中穿放时应适当涂抹滑石粉或油膏以减轻摩擦系数。
2、对于没有预埋穿线管的楼宇或对老小区用户进行入户改造时，入户蝶形光缆可以采用钉固方式或线槽(板)方式沿墙明敷。
3、在高层楼内垂直方向，光缆宜在弱电竖井内采用桥架或线槽方式敷设，每隔2米应进行绑扎固定。
桥架或线槽宜采用金属材质制作, 线槽的截面利用率不应超过50%。
4、在楼内水平方向，蝶形入户光缆宜布放在独立(通信专用)桥架或线槽内；如无独立（通信专用)桥架或线槽且需与其它线缆混放的，应采用阻燃硬质PVC 管加以保护，或采用GGP 高强度小弯曲半径跳线缆穿放。
5、蝶形入户光缆在用户多媒体信息箱内，采用光纤冷接子或快速接续插头完成蝶形光缆与尾纤的连接。
施工时应在布放户内蝶形光缆施工的同时使用专用工具完成端接，以便纤芯得到保护及后续的快速放装。
6、施工中需标示所有用户光缆的编序编号，以便为后期业务开通及维护管理提供有效资料。
皮线光缆俗称室内悬挂式布线光缆。
在国内光纤接入市场呈现出良好的发展势头的情况下，光纤接入已成为光通信领域中的热点。
在光纤接入工程中，靠近用户的室内布线是最为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。
因此，2002年，由烽火科技根据市场需求开发出皮线光缆，并申请了国家专利。
皮线光缆的基本结构和特点
皮线光缆多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。
烽火科技的皮线光缆内光纤采用G.657小弯曲半径光纤，可以以20mm的弯曲半径铺设，适合在楼内以管道方式或布明线方式入户。
皮线光缆独特的8字型构造可以在最短时间内实现现场成端，目前康宁、3M、藤仓公司制造的多种现场连接器均可以与2.0mm×3.1mm标准尺寸的皮线光缆适配，并在全球得到广泛应用。
