数控车削零件工艺分析举例

数控车削零件工艺分析举例
※T0303——切槽刀:刀宽4mm,主轴转速450r/min,进给 速度20mm/min。
※T0404——螺纹刀:刀尖角60°,主轴转速400r/min,进给 速度2mm/r(螺距)。
数控车削加工工艺
※T0505——钻头:钻头直径16mm,主轴转速450r/min。
※T0606——内圆粗车刀:内轮廓粗加工,刀尖圆弧半径 0.8mm,切深1mm,主轴转速500r/min,进给速度100mm/min。 ※T0707——内圆精车刀:内轮廓精加工,刀尖圆弧半径 0.8mm,切深0.4mm,主轴转速800r/min,进给速度60mm/min。
*装夹Φ50外圆表面,探出65mm,粗加工零件左侧外轮廓:
2×45°倒角,Φ48外圆,R20,R16,R10圆弧。
*精加工上述轮廓。
数控车削加工工艺
*手工钻孔,孔深至尺寸要求。 *粗加工孔内轮廓。 *精加工孔内轮廓。 *调头装夹Φ48外圆,粗加工零件右侧外轮廓:2×45°倒
角,螺纹外圆,Φ36端面,锥面,Φ48外圆到圆弧面。
数控机床编程与操作
数控车削加工工艺
完成如图所示零件的加工。毛坯尺寸ф50×114,材料 45钢,零件的径向尺寸公差±0.01mm。
数控车削加工工艺
1.图纸分析 (1)加工内容: 此零件加工包括车端面,外圆,倒角,圆弧,螺纹,槽等。 (2)工件坐标系: 该零件加工需调头,从图纸上尺寸标注分析应设置2个坐标 系,2个工件零点均定于装夹后的右端面(精加工面)。
*精加工上述轮廓。 *切槽。 *螺纹加工。
数控车削加工Байду номын сангаас艺
(5)刀具的选择和切削用量的确定
※T0101——外圆粗车刀:外轮廓粗加工,刀尖圆弧半径 0.8mm, 切 深 2 mm, 主 轴 转 速 8 0 0 r/min , 进 给 速 度 150mm/min。 ※T0202——外圆精车刀:外轮廓精加工,刀尖圆弧半径 0.8mm, 切深0.5mm,主轴转速1500r/min,进给速度 80mm/min。

轴类零件数控工艺分析与编程(毕业论文)

轴类零件数控工艺分析与编程(毕业论文)

轴类零件数控工艺分析与编程(毕业论文)一、选题背景数控工艺分析与编程是加工制造行业制造过程中不可或缺的一个重要环节,随着电子技术和机械加工技术的不断发展,数控加工技术已经成为工业制造业的主流之一。

数控加工技术可以大幅度提高零件加工的精度、质量和效率,减少人力、耗材和时间等成本,因此得到了广泛的应用。

选取轴类零件数控工艺分析与编程为毕业论文的研究主题,是配合当前制造业不断发展的需要,以更好地适应产业化的趋势为切入点,拟从轴类加工的角度出发,研究轴类加工的数控编程技术和工艺分析。

二、研究目的本研究旨在通过对轴类零件数控加工工艺和编程技术进行深入的研究和探讨,以期得出可行的加工方案和实现数控加工的工艺参数和编程模型。

通过本研究,可以更好地指导加工制造行业生产实践,促进加工制造技术的升级观念的转变,提高制造业生产效能,增强企业竞争力。

三、研究内容1、轴类零件的零件特点和加工技术要求进行分析,并从加工工艺角度出发,确定具体的数控加工加工流程。

2、基于轴类零件的加工技术和要求,研究数控加工的工艺分析方法以及工艺参数的优选和调整方法。

3、通过数控编程的分析和研究,开发出适用于轴类零件的数控编程软件,实现自动化编程和完成工艺数据的提取和传输。

4、通过实验和仿真,验证研究成果的可行性,考察研究结果的实用性和可靠性。

四、研究意义1、提高轴类零件数控编程技术和工艺分析的水平,增强企业竞争力。

2、为加工制造行业提供可操作性强的加工方案和实现方法,优化生产制造的流程。

3、拓宽加工行业的思路和视野,促进信息技术和机械制造领域的深度交融,拓展产业化的广度和深度。

4、为制造业智能化和数字化提供有益的探索和实践。

五、研究方法1、文献法,收集和综述国内外有关轴类零件数控加工方面的文献,了解数控加工技术的发展现状及存在的问题。

2、实验法,开发适用于轴类零件数控加工的程序及专用软件,构建完整工艺数据及参数数据库进行实验验证。

3、分析法,分析轴类零件的技术特性,从加工角度出发优化工艺,提高加工效率和品质。

数控车床零件的工艺分析及编程典型实例

数控车床零件的工艺分析及编程典型实例

数控车床零件的工艺分析及编程典型实例更新日期:来源:数控工作室根据下图所示的待车削零件,材料为45号钢,其中Ф85圆柱面不加工。

在数控车床上需要进行的工序为:切削Ф80mm 和Ф62mm 外圆;R70mm 弧面、锥面、退刀槽、螺纹及倒角。

要求分析工艺过程与工艺路线,编写加工程序。

图1 车削零件图1.零件加工工艺分析(1)设定工件坐标系按基准重合原则,将工件坐标系的原点设定在零件右端面与回转轴线的交点上,如图中Op点,并通过G50指令设定换刀点相对工件坐标系原点Op的坐标位置(200,100)(2)选择刀具根据零件图的加工要求,需要加工零件的端面、圆柱面、圆锥面、圆弧面、倒角以及切割螺纹退刀槽和螺纹,共需用三把刀具。

1号刀,外圆左偏刀,刀具型号为:CL-MTGNR-2020/R/1608 ISO30。

安装在1号刀位上。

3号刀,螺纹车刀,刀具型号为:TL-LHTR-2020/R/60/1.5 ISO30。

安装在3号刀位上。

5号刀,割槽刀,刀具型号为:ER-SGTFR-2012/R/3.0-0 IS030。

安装在5号刀位上。

(3)加工方案使用1号外圆左偏刀,先粗加工后精加工零件的端面和零件各段的外表面,粗加工时留0.5mm的精车余量;使用5号割槽刀切割螺纹退刀槽;然后使用3号螺纹车刀加工螺纹。

(4)确定切削用量切削深度:粗加工设定切削深度为3mm,精加工为0.5mm。

主轴转速:根据45号钢的切削性能,加工端面和各段外表面时设定切削速度为90m/min;车螺纹时设定主轴转速为250r/min。

进给速度:粗加工时设定进给速度为200mm/min,精加工时设定进给速度为50mm/min。

车削螺纹时设定进给速度为1.5mm/r。

2.编程与操作(1)编制程序(2)程序输入数控系统将程序在数控车床MDI方式下直接输入数控系统,或通过计算机通信接口将程序输入数控机床的数控系统。

然后在CRT 屏幕上模拟切削加工,检验程序的正确性。

数控加工工艺的分析与处理

数控加工工艺的分析与处理

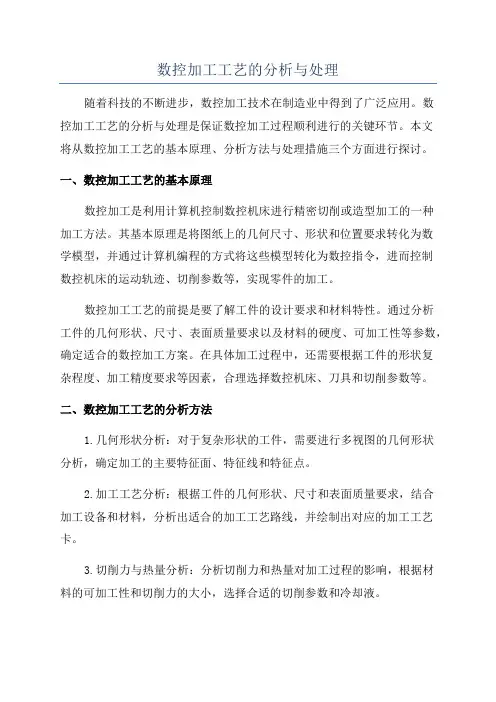

数控加工工艺的分析与处理随着科技的不断进步,数控加工技术在制造业中得到了广泛应用。

数控加工工艺的分析与处理是保证数控加工过程顺利进行的关键环节。

本文将从数控加工工艺的基本原理、分析方法与处理措施三个方面进行探讨。

一、数控加工工艺的基本原理数控加工是利用计算机控制数控机床进行精密切削或造型加工的一种加工方法。

其基本原理是将图纸上的几何尺寸、形状和位置要求转化为数学模型,并通过计算机编程的方式将这些模型转化为数控指令,进而控制数控机床的运动轨迹、切削参数等,实现零件的加工。

数控加工工艺的前提是要了解工件的设计要求和材料特性。

通过分析工件的几何形状、尺寸、表面质量要求以及材料的硬度、可加工性等参数,确定适合的数控加工方案。

在具体加工过程中,还需要根据工件的形状复杂程度、加工精度要求等因素,合理选择数控机床、刀具和切削参数等。

二、数控加工工艺的分析方法1.几何形状分析:对于复杂形状的工件,需要进行多视图的几何形状分析,确定加工的主要特征面、特征线和特征点。

2.加工工艺分析:根据工件的几何形状、尺寸和表面质量要求,结合加工设备和材料,分析出适合的加工工艺路线,并绘制出对应的加工工艺卡。

3.切削力与热量分析:分析切削力和热量对加工过程的影响,根据材料的可加工性和切削力的大小,选择合适的切削参数和冷却液。

4.程序分析:通过工艺分析,确定数控加工的主要工序和加工路径,在制定程序时,遵循合理、简洁、安全、高效的原则。

三、数控加工工艺的处理措施1.加工设备优化:根据工件的加工要求,选择合适的数控机床及其附件,提高加工效率和精度。

2.刀具选择与刀具磨损处理:根据工件材料和切削要求,选择合适的刀具,并进行定期检查和更换,及时处理刀具磨损问题。

3.切削参数调整:根据工艺分析结果,合理调整切削速度、切削深度和进给速度等切削参数,以保证加工质量。

4.刀具路径优化:通过选择合理的切削路径和切削顺序,减少进刀次数和加工时间,提高加工效率。

数控铣床零件加工工艺分析与程序设计毕业论文

数控铣床零件加工工艺分析与程序设计毕业论文

数控铣床零件加工工艺分析与程序设计毕业论文数控铣床是一种用数控技术控制刀具在工件上进行铣削加工的设备。

在数控铣床零件加工过程中,合理的工艺分析和程序设计对于保证加工精度和提高加工效率至关重要。

本文将以数控铣床零件加工工艺分析与程序设计为研究内容,分析其重要性并提出相应的设计方法。

首先,工艺分析对于数控铣床零件加工至关重要。

工艺分析是指通过对零件特点、材料性能等进行分析,确定合理的加工方法和加工工艺参数。

在数控铣床零件加工过程中,不同的零件要求不同的加工方法和参数,只有通过工艺分析才能确定最佳的加工工艺路线和参数,以保证零件的加工质量和效率。

工艺分析还可以提前预测可能出现的问题,如加工难度较大的区域、切削力较大的位置等,从而采取相应的措施,保证加工的顺利进行。

其次,程序设计是数控铣床零件加工的核心环节。

程序设计是指根据工艺分析的结果,编写数控程序,以实现对数控铣床的控制。

程序设计的质量直接影响加工结果,良好的程序设计可以提高加工精度和效率。

在程序设计过程中,需要根据零件的几何形状、尺寸和加工要求,确定数控刀具的刀补和补偿方案,编写合理的切削路径和切削轨迹,以保证零件的尺寸精度和表面质量。

此外,程序设计还需要考虑加工过程中可能出现的问题,如加工力的控制、材料的选择等,以提高加工的效率和稳定性。

在数控铣床零件加工工艺分析与程序设计过程中,可以采取以下方法:1.对零件进行全面的分析。

包括几何形状、尺寸、材料特性等方面的分析,确定加工目标和要求。

2.根据零件的特点和加工目标,选择合适的加工方法和加工工艺参数。

如铣床的进给速度、主轴转速、切削进给量等。

3.根据工艺分析结果,编写数控程序。

程序要考虑到零件的几何形状、加工道具的特点和刀具的路径。

4.在程序设计过程中,需要进行模拟实验和试加工。

通过试验和实际加工,检验程序的准确性和可行性。

5.对程序进行评估和调整。

根据试加工和实际情况,对程序进行调整和改进,以提高加工效率和质量。

轴类零件数控车削工艺分析与数控加工编程

轴类零件数控车削工艺分析与数控加工编程

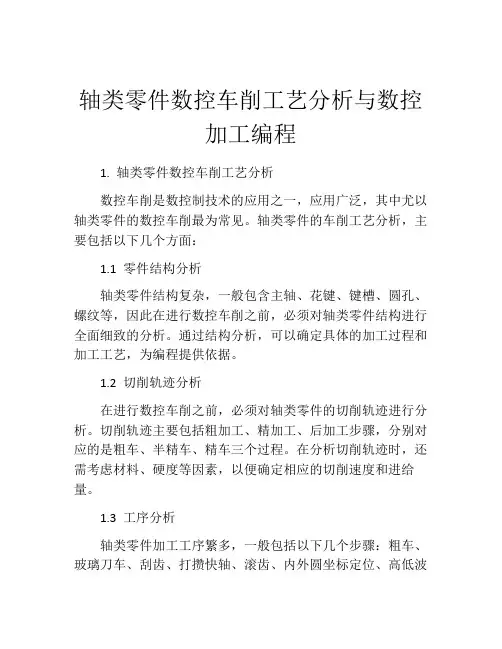

轴类零件数控车削工艺分析与数控加工编程1. 轴类零件数控车削工艺分析数控车削是数控制技术的应用之一,应用广泛,其中尤以轴类零件的数控车削最为常见。

轴类零件的车削工艺分析,主要包括以下几个方面:1.1 零件结构分析轴类零件结构复杂,一般包含主轴、花键、键槽、圆孔、螺纹等,因此在进行数控车削之前,必须对轴类零件结构进行全面细致的分析。

通过结构分析,可以确定具体的加工过程和加工工艺,为编程提供依据。

1.2 切削轨迹分析在进行数控车削之前,必须对轴类零件的切削轨迹进行分析。

切削轨迹主要包括粗加工、精加工、后加工步骤,分别对应的是粗车、半精车、精车三个过程。

在分析切削轨迹时,还需考虑材料、硬度等因素,以便确定相应的切削速度和进给量。

1.3 工序分析轴类零件加工工序繁多,一般包括以下几个步骤:粗车、玻璃刀车、刮齿、打攒快轴、滚齿、内外圆坐标定位、高低波形度测量、打热处理、喷油漆等,每个步骤都必须经过严格的工序分析。

1.4 工具选择在进行数控车削之前,必须选择适合的刀具。

刀具选择要根据零件的材料、硬度、形状、尺寸等因素进行。

此外,还要考虑要加工的零件数量、加工时的切削速度、进给量等因素。

2. 数控加工编程轴类零件的数控加工编程是一项极为关键的工作,其目的是实现数控机床对轴类零件进行自动化加工。

数控加工编程分为以下几个步骤:2.1 编写数控加工程序在进行数控加工编程之前,必须对轴类零件的结构和要求进行全面细致的分析。

在分析的基础上,可以编写出数控加工程序,并分别对应不同的加工工序。

2.2 编写刀具半径补偿程序在进行数控加工编程时,必须考虑刀具半径。

一般来说,刀具半径要比零件轮廓的半径小一定程度,为了解决这个问题,必须编写刀具半径补偿程序,以便更加准确地控制刀具的切削轨迹。

2.3 选择数字控制器数字控制器是控制数控机床的关键部分,必须选择适合的数字控制器。

数字控制器也分为多种类型,根据集成度的不同,可以分为单通道和多通道数字控制器。

第1章_数控加工工艺分析

第1章_数控加工工艺分析
7
零件的数控铣削结构工艺性图例
8
9
10
1.2 加工方法的选择
• 对于外圆面,可采用车削、磨削加工等方法; • 内孔加工可采用钻、扩、铰、镗、磨等加工方法; • 数控铣或加工中心加工零件的表面为平面、曲面、
轮廓、孔和螺纹等,所选加工方法要与零件的表面 特征、所要求达到的精度及表面粗糙度相适应。下 面,作为重点探讨。
• 平面轮廓多由直线和圆弧或各种曲线构成,通常采用 三坐标数控铣床进行两轴半坐标加工。下图为由直线 和圆弧构成的零件平面轮廓ABCDEA,采用半径为R 的立铣刀沿周向加工,虚线ABCDEA为刀具中心的 运动轨迹。为保证加工面光滑,刀具沿PA切入,沿 AK切出 。
12
• 三、固定斜角平面加工 • 固定斜角平面是与水平面成一固定夹角的斜面,
不完全定位中只设置与加工要求有关的 支承点,用较少的元件达到定位要求。
平板工件磨平面: 工件只有厚度和 平行度要求,通 过电磁工作台只 限制三个自由度。
27
六点定位原理的应用
欠定位--按照加工要求应该被限制的自由度没
有被限制的定位称为欠定位。装夹中不允许有
欠定位。
加工部位
圆柱体工件
a
b
c
28
六点定位原理的应用
24
六点定位原理
夹具用合理 分布的六个 支承点,分 别限制工件 的六个自由 度,使工件 在夹具中的 位置完全确 定,称为 “六点定位 原理”。
25
六点定位原理的应用
完全定位--工件的6个自由度全部被夹具中 的定位元件所限制。
26
六点定位原理的应用
不完全定位—根据工件加工表面的不同加工 要求,定位支承点少于6个的定位。
4
• 4. 保证基准统一原则 • 有些零件需要在铣完一面后再重新安装

数控加工零件的工艺分析与数控铣削加工工艺

数控加工零件的工艺分析与数控铣削加工工艺

数控加工零件的工艺分析与数控铣削加工工艺数控加工是指利用计算机数控系统,通过编写程序控制机床工作来加工零件的一种加工方式。

在工业生产中,数控加工因其高精度、高效率、高灵活性等优点而被广泛应用。

其中数控铣削是一种常见的数控加工方式,本文将从工艺分析、数控铣削加工工艺等方面进行探讨。

一、数控加工零件的工艺分析工艺分析是数控加工的一项前置工作,它的目的是确定加工工艺,选择合适的加工设备和刀具,制定加工程序等,从而保证加工质量和效率。

具体而言,工艺分析主要包括以下几个方面:1. 零件的材质和形状:不同材质的加工性能不同,加工时需要选择相应的切削参数和刀具;而零件的形状和结构也会影响加工难度和精度,需要对其进行全面分析和评估。

2. 加工精度和表面质量要求:根据零件的要求,确定加工精度和表面质量目标,制定相应的切削参数和工艺措施。

3. 工序分析:对零件进行逐个工序分析,确定加工顺序、加工方向、加工路径和刀具选择等重要内容,同时把握好每个工序的加工质量和效率。

4. 刀具选择:根据加工材料、零件形状和要求,选择合适的刀具和刀具尺寸,保证零件的加工质量和加工效率。

5. 加工程序制定:通过数控编程软件,编写机床加工程序,包括各种切削参数、刀具路径、指令参数等信息,为数控加工提供参考。

二、数控铣削加工工艺数控铣削是一种高速旋转的刀具在工件表面上进行切削的加工方式,它广泛应用于金属、塑料等材料制件的加工中。

数控铣削在工件制作中具有大量价值和应用,且数控铣削加工工艺也是半自动化和自动化制造中的重要工艺之一。

要把好铣削的关,需要具备以下几点:1. 刀具选择:刀具的选择是影响加工效率和加工质量的重要因素之一。

首先需要考虑切削材料,选择高速钢、硬质合金、陶瓷等材质的刀具;其次要考虑刀具尺寸和形状,根据零件的要求选择合适的刀具。

2. 切削参数:切削参数包括切削速度、进给量和切削深度等,这些参数的选定与零件材料、刀具材料、刀具尺寸和表面质量等因素密切相关。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三.零件的数控加工工艺分析(一)数控加工的基础知识1.概述零件的数控加工过程在数控机床上加工零件时,首先要将被加工零件图上的几何信息和工艺信息数字化。

先根据零件加工图样的要求确定零件加工的工艺过程、工艺参数、刀具参数,再按数控机床规定采用的代码和程序格式,将与加工零件有关的信息如工件的尺寸、刀具运动中心轨迹、位移量、切削参数(主轴转速、切削进给量、背吃刀量)以及辅助操作(换刀、主轴的正转与反转、切削液的开与关)等编制成数控加工程序,然后将程序输入到数控装置中,经数控装置分析处理后,发出指令控制机床进行自动加工。

数控车床工作过程:如图所示。

数控车床工作大致分为下面几个步骤:1)根据零件图要求的加工技术内容,进行数值计算、工艺处理和程序设计。

2)将数控程序按数控车床规定的程序格式编制出来,并以代码的形式完整记录在存储介质上,通过输入(手工、计算机传输等)方式,将加工程序的内容输送到数控装置。

3)由数控系统接收来的数控程序(NC代码),NC代码是由编程人员在CAM软件上生成或手工编制的,它是一个文本数据,表现比较直观,较容易地被编程人员直接理解,但却无法为软件直接利用。

4)根据X、Z等运动方向的电脉冲信号由伺服系统处理并驱动机床的运动结构(主轴电动机、进给电动机等)动作,使机床自动完成相应零件的加工。

2.切削加工必须具备的两种运动1)主运动:主运动是切除工件多余金属层,形成工件新表面的必要运动。

它是由机床提供的主要运动。

主运动的特点是速度最高,消耗功率最多。

切削加工中只有一个主运动,它可由工件完成,也可由刀具完成。

如车削时工件的旋转运动、铣削和钻削时和钻头的旋转运动等都是主运动。

2)进给运动:进给运动是把切削金属层间断或连续投入切削的一种运动,与主运动相配合即可不断切削金属层,获得所需的表面。

进给运动的特点是速度小、消耗功率少。

切削加工中进给运动可以是一个、两个或多个。

它可以是连续的运动,如车削外圆时,车刀平行于工件轴线的纵向运动;也可以是间断的运动,如刨削是工件或刀具的横向运动。

3.切削要素4.金属切削过程的控制5.切削用量及切削液的选择(1)切削用量的确定切削用量用来衡量切削运动量的大小。

在一般的切削加工中,切削用量包括切削速度、进给量和背吃刀量三要素。

1)切削速度vc切削刃上选定点相对于工件主运动的瞬时速度称为切削速度。

单位为m/s或m/min.若主运动为旋转运动,切削速度一般为其最大的线速度。

可按下式计算:vc=πdn/1000m/s或m/min式中:d—工件或刀具的直径,mm;n—工件或刀具的转速,r/s或r/min。

若主运动为往复直线运动(如刨削、插削等),则常以其平均速度为切削速度,即:vc=2Lnr/1000m/s或m/min式中L—往复行程长度(mm)nr—主运动每秒或每分钟的往复次数,st/s或str/min2)进给量刀具在进给运动方向上相对工件的位移量称为进给量。

用单齿刀具(如车刀、刨刀等)加工时,进给量常用刀具或工件每转或每行程,刀具在进给运动方向上相对工件的位移量来度量,称为每转进给量或每行程进给量,以f表示,单位为mm/r或mm/st(图1-3)。

用多齿刀具(如铣刀、钻头等)加工时,进给运动的瞬时速度称进给速度,以vf表示,单位为mm/s或mm/min。

刀具每转或每行程中每齿相对工件在进给运动方向上的位移量称每齿进给量,以fz 表示,单位为mm/z。

每齿进给量、进给量和进给速度之间有如下关系:vf=fn=fzzn mm/s或mm/min式中n—刀具或工件转速,r/s或r/minz—刀具的齿数。

3)背吃刀量ap在通过切削刃上选定点并垂直于该点主运动方向的切削层尺寸平面中,垂直于进给运动方向测量的切削层尺寸,称为背吃刀量(图1-3),单位mm。

车削时,可用下式计算:dp=(dw-dm)/2mm式中dw—工件待加工表面(图1-4)直径(mm);dm—工件已加工表面直径(mm)。

(2)切削液的选择首先要了解到油基和水基切削液的特性。

一般来说,油基切削液的润滑性能好,而水基切削液冷却性能好,而乳化液即具有一定的润滑性和防锈性,又有一定的冷却性和清洗性,但是容易产生微生物而发生分解变质。

主要从下列几个方面考虑切削液的选择1)根据工件材料选择工件材料的可切削性对切削液的选择具有重要的意义。

切削加工的具体情况和要求不同,切削加工的难易程度就不同。

粗加工时,要求刀具的磨损慢和加工生产率高;精加工时,要求工件有高的精度和较小的表面粗糙度。

对于难加工的材料应选用活性高、含抗磨、极压添加剂的切削液;对于容易加工的材料则选用不含极压添加剂的切削液。

切削有色金属和轻金属时,切削力和切削温度都不高,可选用矿物油和高浓度乳化液。

切削合金钢时,如果切削量较低、表面粗糙度要求较小(如拉削以及螺纹切削),此时需要优异润滑性能的切削液,可选用极压切削油和高浓度乳化液。

切削铸铁与青铜等脆性材料时,切削中常形成崩碎切屑,容易随切削液到处流动,流入机床导轨之间造成部件损坏,可使用冷却和清洗性能好的低浓度乳化液。

2)根据工件方法选择较高切削速度的粗加工中(例如:车削、铣削、钻削),要求切削液具有良好的冷却性能,这时应选用水基切削液以及低浓度乳化液。

在一些精密的高强度加工中(例如:拉削、攻丝、深孔钻削、齿轮加工),此时需要切削液具有优异的润滑性能,可选用极压切削油和高浓度乳化液。

a .工具钢刀具:此类刀具的耐热温度在 200 — 300 o C ,耐热性能差,高温下会失去硬度,因此要求采用冷却性能好的切削液,以低浓度乳化液为宜。

b .高速钢刀具:高速粗切削时,切削量大,产生大量的切削热,为避免工件烧伤而影响加工质量,应采用冷却性好的水基切削液;如果用高速钢刀具进行中、低速的精加工时,为减小刀具和工件的摩擦黏结,抑制切削瘤生成,提高加工精度,一般采取油基切削液或高浓度乳化液。

c .硬质合金刀具:此类刀具熔点和硬度较高,化学和热稳定性较好,切削和耐磨性能比高速钢刀具要好的多。

在一般的加工中可使用油基切削液。

如果是重切削时,切削温度很高,容易极快磨损刀具,此时应使用流量充足的冷却润滑液,以 3% — 5% 的乳化液为宜(采用喷雾冷却,效果更好)。

d .陶瓷刀具、金刚石刀具、立方氮化硼刀具:这些刀具硬度和耐磨性较高,切削时一般不使用切削液,有时也可使用水基切削液。

3)根据机床要求选择选择切削液时,必须要考虑到机床结构是否适应。

一般要按照机床说明书规定的切削液品种,如没有特殊理由不要轻易更改,以免导致机床损坏。

根据经济效益选择选择切削液必须进行综合的经济分析,正确的评价切削液的经济效益。

费用大致有:购买切削液的费用、切削液的管理费用、切削刀具的耗损费、生产效率的提高、切削液的使用周期、切削液的废弃处理费用等诸多方面。

在加工产品的总费用里,购买切削液的费用只占很小一部分,如果正确地选用了切削液而改善了产品质量和操作环境,提高了加工效率,延长刀具的耐用度,减少了切削液补充、管理的费用….. 从而带来显著的经济效益。

如果选用不当,会产生相反的效果。

所以需要进行综合的经济分析。

4)其他方面的考虑如果选用了油基切削液,就需要强调防火安全性;如果选用了水基切削液,就应考虑切削液的排放问题,企业应具备废液处理设施和采取相应措施。

另外需要遵循安全卫生法、消防法、污水排放法等法规。

(3)切削液的作用(1)润滑作用:金属切削加工液(简称切削液)在切削过程中的润滑作用,可以减小前刀面与切屑,后刀面与已加工表面间的摩擦,形成部分润滑膜,从而减小切削力、摩擦和功率消耗,降低刀具与工件坯料摩擦部位的表面温度和刀具磨损,改善工件材料的切削加工性能。

在磨削过程中,加入磨削液后,磨削液渗入砂轮磨粒-工件及磨粒-磨屑之间形成润滑膜,使界面间的摩擦减小,防止磨粒切削刃磨损和粘附切屑,从而减小磨削力和摩擦热,提高砂轮耐用度以及工件表面质量。

(2)冷却作用:切削液的冷却作用是通过它和因切削而发热的刀具(或砂轮)、切屑和工件间的对流和汽化作用把切削热从刀具和工件处带走,从而有效地降低切削温度,减少工件和刀具的热变形,保持刀具硬度,提高加工精度和刀具耐用度。

切削液的冷却性能和其导热系数、比热、汽化热以及粘度(或流动性)有关。

水的导热系数和比热均高于油,因此水的冷却性能要优于油。

(3)清洗作用:在金属切削过程中,要求切削液有良好的清洗作用。

除去生成切屑、磨屑以及铁粉、油污和砂粒,防止机床和工件、刀具的沾污,使刀具或砂轮的切削刃口保持锋利,不致影响切削效果。

对于油基切削油,粘度越低,清洗能力越强,尤其是含有煤油、柴油等轻组份的切削油,渗透性和清洗性能就越好。

含有表面活性剂的水基切削液,清洗效果较好,因为它能在表面上形成吸附膜,阻止粒子和油泥等粘附在工件、刀具及砂轮上,同时它能渗入到粒子和油泥粘附的界面上,把它从界面上分离,随切削液带走,保持切削液清洁。

(4)防锈作用:在金属切削过程中,工件要与环境介质及切削液组分分解或氧化变质而产生的油泥等腐蚀性介质接触而腐蚀,与切削液接触的机床部件表面也会因此而腐蚀。

此外,在工件加工后或工序之间流转过程中暂时存放时,也要求切削液有一定的防锈能力,防止环境介质及残存切削液中的油泥等腐蚀性物质对金属产生侵蚀。

特别是在我国南方地区潮湿多雨季节,更应注意工序间防锈措施。

(5)其它作用:除了以上4种作用外,所使用的切削液应具备良好的稳定性,在贮存和使用中不产生沉淀或分层、析油、析皂和老化等现象。

对细菌和霉菌有一定抵抗能力,不易长霉及生物降解而导致发臭、变质。

不损坏涂漆零件,对人体无危害,无刺激性气味。

在使用过程中无烟、雾或少烟雾。

便于回收,低污染,排放的废液处理简便,经处理后能达到国家规定的工业污水排放标准等。

6.机床夹具的选择各种金属切削机床上用于装夹工件的工艺装备,称机床夹具,如车床上使用的三爪自定心卡盘、铣床上使用的平口虎钳等。

(1)机床夹具的用途(2)机床夹具的组成(3)机床夹具的分类7.数控加工的工艺基础(1)工序工步的概念工序:工序是产品制造过程中的基本环节,也是构成生产的基本单位.即一个或一组工人,在一个工作地点对同一个或同时对几个工件进行加工所连续完成的那部分工艺过程。

工步:工序又可分成若干工步。

加工表面不变、切削刀具不变、切削用量中的进给量和切削速度基本保持不变的情况下所连续完成的那部分工序内容。

(2)工艺规程制定的步骤及方法a.零件的工艺性分析数控加工工艺性分析涉及面很广,在此仅从数控加工的可能性和方便性两方面加以分析。

零件图样上尺寸数据的给出应符合编程方便的原则1.零件图上尺寸标注方法应适应数控加工的特点在数控加工零件图上,应以同一基准引注尺寸或直接给出坐标尺寸。

这种标注方法既便于编程,也便于尺寸之间的相互协调,在保持设计基准、工艺基准、检测基准与编程原点设置的一致性方面带来很大方便。
