高硼玻璃的性质
有机玻璃、普通玻璃、高硼硅玻璃及石英的区别与应用

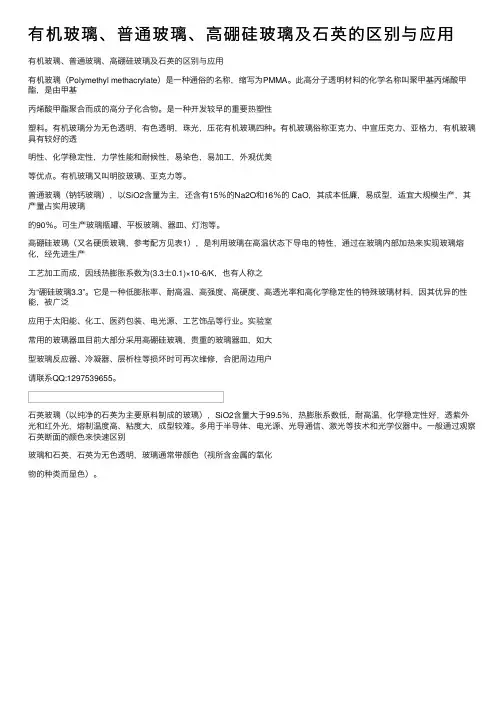

有机玻璃、普通玻璃、⾼硼硅玻璃及⽯英的区别与应⽤有机玻璃、普通玻璃、⾼硼硅玻璃及⽯英的区别与应⽤有机玻璃（Polymethyl methacrylate）是⼀种通俗的名称，缩写为PMMA。
此⾼分⼦透明材料的化学名称叫聚甲基丙烯酸甲酯，是由甲基丙烯酸甲酯聚合⽽成的⾼分⼦化合物。
是⼀种开发较早的重要热塑性塑料。
有机玻璃分为⽆⾊透明，有⾊透明，珠光，压花有机玻璃四种。
有机玻璃俗称亚克⼒、中宣压克⼒、亚格⼒，有机玻璃具有较好的透明性、化学稳定性，⼒学性能和耐候性，易染⾊，易加⼯，外观优美等优点。
有机玻璃⼜叫明胶玻璃、亚克⼒等。
普通玻璃（钠钙玻璃），以SiO2含量为主，还含有15％的Na2O和16％的 CaO，其成本低廉，易成型，适宜⼤规模⽣产，其产量占实⽤玻璃的90％。
可⽣产玻璃瓶罐、平板玻璃、器⽫、灯泡等。
⾼硼硅玻璃（⼜名硬质玻璃，参考配⽅见表1），是利⽤玻璃在⾼温状态下导电的特性，通过在玻璃内部加热来实现玻璃熔化，经先进⽣产⼯艺加⼯⽽成，因线热膨胀系数为(3.3⼠0.1)×10-6/K，也有⼈称之为“硼硅玻璃3.3”。
它是⼀种低膨胀率、耐⾼温、⾼强度、⾼硬度、⾼透光率和⾼化学稳定性的特殊玻璃材料，因其优异的性能，被⼴泛应⽤于太阳能、化⼯、医药包装、电光源、⼯艺饰品等⾏业。
实验室常⽤的玻璃器⽫⽬前⼤部分采⽤⾼硼硅玻璃，贵重的玻璃器⽫，如⼤型玻璃反应器、冷凝器、层析柱等损坏时可再次维修，合肥周边⽤户请联系QQ:1297539655。
⽯英玻璃（以纯净的⽯英为主要原料制成的玻璃），SiO2含量⼤于99.5％，热膨胀系数低，耐⾼温，化学稳定性好，透紫外光和红外光，熔制温度⾼、粘度⼤，成型较难。
多⽤于半导体、电光源、光导通信、激光等技术和光学仪器中。
⼀般通过观察⽯英断⾯的颜⾊来快速区别玻璃和⽯英，⽯英为⽆⾊透明，玻璃通常带颜⾊（视所含⾦属的氧化物的种类⽽显⾊）。
高硼硅玻璃的线膨胀系数
高硼硅玻璃的线膨胀系数高硼硅玻璃是一种由硅和硼组成的硅系玻璃，其具有优异的物理和化学性能，是制造高精度激光器件和高精度零部件的最佳材料之一。
线膨胀系数是测定玻璃性质的重要指标，它表明在表面以单位长度的温度变化的情况下，玻璃的变形量。
因此，对高硼硅玻璃的线膨胀系数的研究具有重要意义。
研究发现，高硼硅玻璃的线膨胀系数受到不同比例组份配比以及制备条件（如烧结温度和烧结时间）的影响，可调节其热膨胀性能。
通常，随着硼含量的增加，高硼硅玻璃的线膨胀系数也随之变大。
该物质的线膨胀系数典型值在100 到160 之间，且其热膨胀系数与其中的硼元素有关系，当硼元素含量为10％时，祝膨胀系数是140 到150．当硼元素的含量增加到20％以上时，线膨胀系数增加到160．研究还表明，对高硼硅玻璃热膨胀系数具有加热温度敏感性，其线膨胀系数随着加热温度的升高而急剧升高。
此外,研究发现，烧结高硼硅玻璃的时间和温度也会影响其线膨胀系数。
研究发现其线膨胀系数随着烧结时间和温度的增加而不断增加，随着烧结温度的升高而减少，但温度不能太高，否则会影响高硼硅玻璃的热膨胀性能。
总之，高硼硅玻璃具有良好的热膨胀性能，其线膨胀系数主要受到组份比例、烧结温度和时间等条件的影响。
也就是说，为了得到具有良好热膨胀性能的高硼硅玻璃，需要恰当地控制其制备条件，从而调节其线膨胀系数。
High boron-silicate glass is a type of silicate glass composed of silicon and boron, which has excellent physical and chemical properties and is one of the best materials for manufacturing high-precision laser devices and high-precision components. The coefficient of linear expansion is an important index for measuring the properties of glass. It indicates the amount of deformation of the glass under the temperature change per unit length on the surface. Therefore, the study of the coefficient of linear expansion of high boron silicate glass is of great significance.Research has found that the coefficient of linear expansion of high boron silicate glass is affected by the different proportions of components and the preparation conditions (suchas sintering temperature and sintering time), and its thermal expansion behavior can be adjusted. Generally, with the increase of boron content, the coefficient of linear expansion of high boron silicate glass will also increase. The typical value of the coefficient of linear expansion of the material is between 100 and 160, and its coefficient of thermal expansionis related to the boron element in it. When the boron content is 10%, its coefficient of expansion is 140 to 150. When the boron content increases to more than 20%, thecoefficient of linear expansion increases to 160.The research also shows that the coefficient of thermal expansion of high boron silicate glass is sensitive to the heating temperature, and its coefficient of linear expansion increases sharply with the increase of the heating temperature. In addition, the research found that the sintering time and temperature of high boron silicate glass also affects its coefficient of linear expansion. The research found that its coefficient of linear expansion increases with the increase of sintering time and temperature, and decreases with the increase of sintering temperature, but the temperature cannot be too high, otherwise it will affect the thermal expansion performance of high boron silicate glass.In conclusion, high boron silicate glass has good thermal expansion performance, and its coefficient of linear expansion is mainly affected by the proportions of components, sintering temperature and time. That is to say, in order to obtain high boron silicate glass with good thermal expansion performance, it is necessary to properly control its preparation conditions, so as to adjust its coefficient of linear expansion.。
高硼硅玻璃的回火工艺流程
高硼硅玻璃的回火工艺流程高硼硅玻璃是一种具有特殊性能的玻璃材料，具有高折射率、低热膨胀系数和优异的抗热震性能。
为了进一步提高其性能，需要通过回火工艺对其进行处理。
高硼硅玻璃的回火工艺流程主要包括以下几个步骤：1. 退火预处理：将高硼硅玻璃制品放入退火炉中，进行退火预处理。
退火温度一般为850左右，退火时间根据需求可在1小时至数小时之间。
退火预处理的目的是消除材料内部的应力，使材料达到相对平衡的状态。
2. 低温回火：将经过退火预处理的高硼硅玻璃制品放入回火炉中，进行低温回火处理。
回火温度一般在500左右，回火时间根据需求可在1小时至数小时之间。
低温回火的目的是进一步消除残留应力，提高材料的抗热震性能。
3. 中温回火：将经过低温回火处理的高硼硅玻璃制品放入回火炉中，进行中温回火处理。
回火温度一般在800左右，回火时间根据需求可在1小时至数小时之间。
中温回火的目的是进一步减小材料内部的残余应力，提高材料的抗热震性能和耐热性能。
4. 高温回火：将经过中温回火处理的高硼硅玻璃制品放入回火炉中，进行高温回火处理。
回火温度一般在1000左右，回火时间根据需求可在1小时至数小时之间。
高温回火的目的是使材料达到最佳的热稳定性和抗热震性能，提高材料的机械强度和耐热性能。
5. 冷却处理：高温回火后，将制品从回火炉中取出，进行冷却处理。
冷却速度一般要适当控制，避免产生额外的应力和裂纹。
可采用自然冷却或者采用特殊的冷却方法，具体根据制品的要求来决定。
通过以上的回火工艺流程，可以有效地改善高硼硅玻璃的性能，提高材料的抗热震性能、耐热性能和机械强度。
同时，回火工艺也可以减小材料内部应力，提高玻璃制品的稳定性和可靠性。
总之，高硼硅玻璃的回火工艺流程是一个复杂而关键的工艺，在制品的制备过程中起到重要的作用。
通过合理的回火工艺流程，可以使高硼硅玻璃材料达到更好的性能指标，满足各类工业和科研领域的需求。
高硼硅玻璃
高硼硅玻璃内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）高硼硅玻璃高硼硅玻璃，是一种低膨胀率、耐高温、高强度、高硬度、高透光率和高化学稳定性的特殊玻璃材料，与普遍玻璃相比，无毒副作用，其机械性能，热稳定性能，抗水、抗碱、抗酸等性质大大提高，可广泛用于化工、航天、军事、家庭、医院等各个领域，可制成灯具、餐具、标盘、望远镜片，洗衣机观察孔，微波炉盘，太阳能热水器等多种产品，具有良好的推广价值和社会效益，该种玻璃在我国出因其优异的性能，被广泛应用于太阳能、化工、医药包装、电光源、工艺饰品等行业。
它的良好性能已得到世界各界的广泛认可，特别是太阳能领域应用更为广泛，德、美等发达国家已进行了较为广泛的推广。
高硼硅玻璃的线膨胀系数是士×10-6/K，是以氧化钠（Na2O）、氧化硼（B2O2）、二氧化硅（SIO2）为基本成份的一种玻璃。
该玻璃成分中硼硅含量较高，分别为硼：~%，硅：78~80%，故称此类玻璃为高硼硅玻璃氧化硼能与许多和二氧化硅不能形成玻璃的氧化物、氟化物等形成玻璃。
故可以宽广的范围内根据需要调整性能，如特高折射率、低色散、特殊色散的光学玻璃，特高热膨胀系数的电真空封接玻璃，辐射计、测量仪器玻璃，防辐射玻璃等可由硼酸盐玻璃制造。
高硼硅玻璃,耐酸耐碱耐水，抗腐蚀性能优越，拥有良好的热稳定性、化学稳定性和电学性能，故具有抗化学侵蚀性、抗热冲击性、机械性能好、承受温度高等特性。
高硼硅玻璃，是利用玻璃在高温状态下导电的特性，通过在玻璃内部加热来实现玻璃熔化，经先进生产工艺加工而成。
高硼硅玻璃具有非常低的热膨胀系数耐高温,耐200度的温差剧变。
高硼硅玻璃用于卤素灯的反光耐热灯杯和必须采用耐热玻璃的电器设备，如微波炉专用玻璃转盘、微波炉灯罩、舞台灯光反射杯、滚筒洗衣机观察窗、等耐热茶壶茶杯。
高硼硅玻璃的物理化学性能如下：含硅量 80%以上应变温度520℃退火温度 560℃软化温度 820℃折射率透光率(2mm) 92%弹性模量 67KNmm-2抗张强度 40-120Nmm-2加工温度（104dpas）1220℃热膨胀系数（20-300℃）×10-6K-1，所以耐急冷急热性能优越。
高硼硅玻璃
高硼硅玻璃Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】高硼硅玻璃高硼硅玻璃，是一种低膨胀率、耐高温、高强度、高硬度、高透光率和高化学稳定性的特殊玻璃材料，与普遍玻璃相比，无毒副作用，其机械性能，热稳定性能，抗水、抗碱、抗酸等性质大大提高，可广泛用于化工、航天、军事、家庭、医院等各个领域，可制成灯具、餐具、标盘、望远镜片，洗衣机观察孔，微波炉盘，太阳能热水器等多种产品，具有良好的推广价值和社会效益，该种玻璃在我国出现是基础材料工业的又一次新革命。
因其优异的性能，被广泛应用于太阳能、化工、医药包装、电光源、工艺饰品等行业。
它的良好性能已得到世界各界的广泛认可，特别是太阳能领域应用更为广泛，德、美等发达国家已进行了较为广泛的推广。
高硼硅玻璃的线膨胀系数是士×10-6/K，是以氧化钠（Na2O）、氧化硼（B2O2）、二氧化硅（SIO2）为基本成份的一种玻璃。
该玻璃成分中硼硅含量较高，分别为硼：~%，硅：78~80%，故称此类玻璃为高硼硅玻璃氧化硼能与许多和二氧化硅不能形成玻璃的氧化物、氟化物等形成玻璃。
故可以宽广的范围内根据需要调整性能，如特高折射率、低色散、特殊色散的光学玻璃，特高热膨胀系数的电真空封接玻璃，辐射计、测量仪器玻璃，防辐射玻璃等可由硼酸盐玻璃制造。
高硼硅玻璃,耐酸耐碱耐水，抗腐蚀性能优越，拥有良好的热稳定性、化学稳定性和电学性能，故具有抗化学侵蚀性、抗热冲击性、机械性能好、承受温度高等特性。
高硼硅玻璃，是利用玻璃在高温状态下导电的特性，通过在玻璃内部加热来实现玻璃熔化，经先进生产工艺加工而成。
高硼硅玻璃具有非常低的热膨胀系数耐高温,耐200度的温差剧变。
高硼硅玻璃用于卤素灯的反光耐热灯杯和必须采用耐热玻璃的电器设备，如微波炉专用玻璃转盘、微波炉灯罩、舞台灯光反射杯、滚筒洗衣机观察窗、等耐热茶壶茶杯。
高硼硅玻璃的物理化学性能如下：含硅量 80%以上应变温度520℃退火温度 560℃软化温度 820℃折射率透光率(2mm) 92%弹性模量 67KNmm-2抗张强度 40-120Nmm-2加工温度（104dpas）1220℃热膨胀系数（20-300℃）×10-6K-1，所以耐急冷急热性能优越。
第一篇 高硼硅玻璃简介

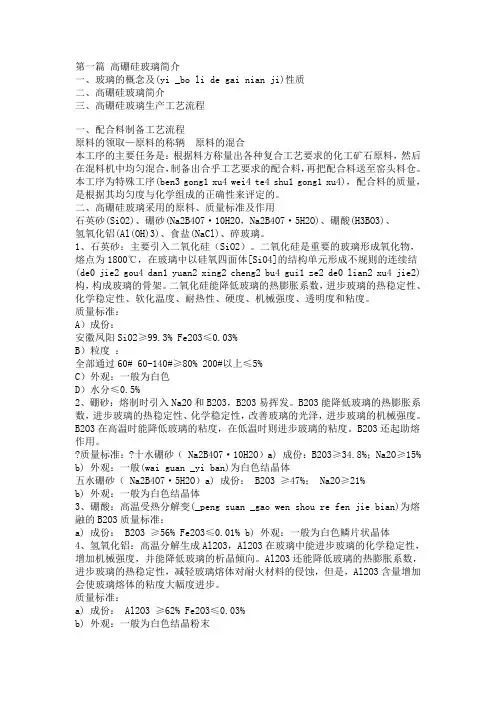

第一篇高硼硅玻璃简介一、玻璃的概念及(yi _bo li de gai nian ji)性质二、高硼硅玻璃简介三、高硼硅玻璃生产工艺流程一、配合料制备工艺流程原料的领取—原料的称辆原料的混合本工序的主要任务是：根据料方称量出各种复合工艺要求的化工矿石原料，然后在混料机中均匀混合，制备出合乎工艺要求的配合料，再把配合料送至窑头料仓。
本工序为特殊工序(ben3 gong1 xu4 wei4 te4 shu1 gong1 xu4)，配合料的质量，是根据其均匀度与化学组成的正确性来评定的。
二、高硼硅玻璃采用的原料、质量标准及作用石英砂(SiO2)、硼砂(Na2B4O7·10H2O，Na2B4O7·5H2O)、硼酸(H3BO3)、氢氧化铝(Al(OH)3)、食盐(NaCl)、碎玻璃。
1、石英砂：主要引入二氧化硅（SiO2）。
二氧化硅是重要的玻璃形成氧化物，熔点为1800℃，在玻璃中以硅氧四面体[SiO4]的结构单元形成不规则的连续结(de0 jie2 gou4 dan1 yuan2 xing2 cheng2 bu4 gui1 ze2 de0 lian2 xu4 jie2)构，构成玻璃的骨架。
二氧化硅能降低玻璃的热膨胀系数，进步玻璃的热稳定性、化学稳定性、软化温度、耐热性、硬度、机械强度、透明度和粘度。
质量标准：A）成份：安徽凤阳SiO2≥99.3% Fe2O3≤0.03%B）粒度：全部通过60# 60-140#≥80% 200#以上≤5%C）外观：一般为白色D）水分≤0.5%2、硼砂：熔制时引入Na2O和B2O3，B2O3易挥发。
B2O3能降低玻璃的热膨胀系数，进步玻璃的热稳定性、化学稳定性，改善玻璃的光泽，进步玻璃的机械强度。
B2O3在高温时能降低玻璃的粘度，在低温时则进步玻璃的粘度。
B2O3还起助熔作用。
?质量标准：?十水硼砂（Na2B4O7·10H2O）a) 成份：B2O3≥34.8%；Na2O≥15% b) 外观：一般(wai guan _yi ban)为白色结晶体五水硼砂（Na2B4O7·5H2O）a) 成份：B2O3 ≥47%；Na2O≥21%b) 外观：一般为白色结晶体3、硼酸：高温受热分解变(_peng suan _gao wen shou re fen jie bian)为熔融的B2O3质量标准：a) 成份：B2O3 ≥56% Fe2O3≤0.01% b) 外观：一般为白色鳞片状晶体4、氢氧化铝：高温分解生成Al2O3，Al2O3在玻璃中能进步玻璃的化学稳定性，增加机械强度，并能降低玻璃的析晶倾向。
高硼硅玻璃温度范围
高硼硅玻璃温度范围
高硼硅玻璃是一种特殊的玻璃材料，具有优异的物理、化学和光学性质，广泛应用于光学、电子、航空航天等领域。
在使用高硼硅玻璃时，需要了解其温度范围。
高硼硅玻璃的温度范围一般在-200℃至+600℃之间，其中-200℃是指低温极限，+600℃是指高温极限。
在这一温度范围内，高硼硅玻璃可以保持稳定的物理、化学和光学性质。
在使用高硼硅玻璃时，需要根据具体的应用场景和要求选择适当的温度范围。
同时，在高温使用时需要注意玻璃膨胀系数的影响，避免因温度变化导致的破裂和变形。
总之，了解高硼硅玻璃的温度范围是使用该材料的前提条件，可帮助用户更好地应用和保护该材料。
- 1 -。
高硼硅玻璃 铁离子含量
高硼硅玻璃铁离子含量摘要：I.引言- 介绍高硼硅玻璃- 指出铁离子含量对高硼硅玻璃的影响II.高硼硅玻璃的特性- 热膨胀系数低- 耐高温- 透光率高III.铁离子含量对高硼硅玻璃的影响- 铁离子含量的定义- 铁离子含量对高硼硅玻璃的物理性质的影响- 铁离子含量对高硼硅玻璃的化学性质的影响IV.铁离子含量的测量方法- 滴定法- 光谱法- 电化学法V.降低铁离子含量的方法- 原料选择- 生产工艺改进- 后期处理VI.结论- 总结铁离子含量对高硼硅玻璃的影响- 强调降低铁离子含量的重要性正文：高硼硅玻璃是一种具有非常低的热膨胀系数、耐高温和良好透光性的玻璃。
这种玻璃广泛应用于望远镜、反射镜、微波炉专用玻璃转盘、滚筒洗衣机观察窗等耐热设备。
然而，高硼硅玻璃中的铁离子含量对其性能有着重要的影响。
铁离子含量是指高硼硅玻璃中含有的铁离子的数量。
铁离子在高硼硅玻璃中可能引起多种影响，如影响玻璃的热膨胀系数、耐高温性能和透光率。
因此，对铁离子含量的控制是高硼硅玻璃制造过程中的关键环节。
目前，有多种方法可以测量高硼硅玻璃中的铁离子含量，包括滴定法、光谱法和电化学法。
这些方法各有优缺点，选择合适的方法需要根据具体情况和要求来决定。
降低高硼硅玻璃中的铁离子含量可以采用以下方法：选择含铁离子较低的原料；改进生产工艺，减少铁离子的生成；对生产出的玻璃进行后期处理，如离子交换、除铁等。
这些方法都可以有效地降低高硼硅玻璃中的铁离子含量，从而提高玻璃的性能。
总之，铁离子含量对高硼硅玻璃的性能具有重要影响。
