常用纺织品纤维成分定性鉴别方法(精)
实验纺织纤维材料的鉴别
灰烬颜色和形状 黑灰、少量粉、 易分散 少量、灰白色、 粉灰。 呈黑色、质脆、 块状、可捻碎粉
易燃烧、生黄蓝烟、 有烧纸味 火焰、漫延较快 燃烧迅速，火焰呈黄 草木灰气 色，冒蓝烟 味
羊毛 在火焰中燃烧，冒烟 有羽毛的 起泡不延烧 焦臭味
腈纶 熔融后徐徐燃烧
有腥臭味
呈黑色圆球，质 硬成球或块状
（3）显微镜放大鉴别法：
纤维种 类 棉 纵向外 观形状 扁平带 状，有 天然转 曲 横节竖 纹，竹 节纹 有鳞片 状 表面光 滑
棉
苎麻
苎麻
羊毛 睛纶
棉织品质地手感柔软，略有弹性，洗涤时也有柔软感觉；
麻织品质地手感粗硬，无弹性感，洗涤时遇水更硬；
羊毛卷曲柔软，织品有弹性，用手攥有胀手感，松手后无 绉折，织品有特殊光泽，质地光滑，有凉爽感。
腈纶纤维手扯不易拉断，且光洁、平滑，用手攥紧织物时， 有胀手感，松手后不留折痕。素有合成羊毛之称。
（2）燃烧鉴别法：夹持一小束纤维用火焰点燃，观察燃 烧速度，临近火焰，燃烧中变化现象、散发出来的气味， 以及燃烧后生成灰烬的颜色、形状和硬度等特征，来确 定其为何种纤维。 详见下表：
实验：纺织纤维材料的识别
一、实验目的：纺织纤维种类多，商业实践及使用都要求 识别它们。各纺织纤维的外观及燃烧特征、显微结构、 化学性质均不相同，利用这些特点，可用来识别它们。 二、实验原理：纤维鉴别方法多，主要有感官鉴别法、燃 烧鉴别法、显微镜放大鉴别法等等。 （1）感官鉴别法：
目测纤维长度，感觉其强度、软硬度、弹性、滑爽等。
纺织品纤维成分定性分析
纺织品纤维成分定性分析目的：认识纤维定性的常用方法，了解常用方法的操作。
了解常见纤维的相关特征。
样品的准备。
定性分析方法1、燃烧鉴别法。
2、显微镜法。
3、溶解法。
4、其他。
1、燃烧鉴别法燃烧鉴别法是依据各种纺织纤维燃烧现象及特征的不同而进行的，各种纤维靠近火焰、接触火焰、离开火焰时所产生的各种不同现象以及燃烧气味、灰烬特征等来分辨纤维类别。
燃烧鉴别法针对单一纤维成分时候特别有效，但是在多种纤维混纺时候，这种鉴别方法仅供参考用，也不适用于经过阻燃处理的纤维。
各种纤维的燃烧特性2、纤维纵横截面形态特征显微镜观察法是依据各种纺织纤维的纵向和横截面形态特征来识别纤维的种类的一种方法。
显微镜观察方法特别适用于鉴别天然纤维，但用于观察化学纤维时必须谨慎，因为人造纤维在生产过程中经常存在纤维的改性，而这些改性会引起纤维纵向或横向截面的外观发生改变。
常见纤维的横截面及纵横向形态特征：棉：偏平带状，有天然转曲亚麻：长带状，无转曲，有横节，竖纹羊毛：细长柱状，有自然卷曲，表面有鳞片粘纤：表面光滑，有清晰条纹桑蚕丝：有光泽平直光滑棉纤维纵、横截面棉羊毛纵、横截面3、化学分析法（溶解法）利用各种纤维在不同化学试剂中溶解性能的不同来鉴别纤维。
这种方法操作较简单，试剂准备容易，准确性较高，且不受混纺、染色等影响，在纤维鉴别，混纺比例的测定与织物分析中被广泛应用。
溶解法比其他方法准确可靠，常在用其他方法初步鉴别后，再用此法加以证实。
部分纤维在不同试剂的溶解特性加入硝酸后显微镜下观察纤维变化纤维定性分析方法：4、其他鉴别方法着色法不同纤维遇到着色剂会呈不同颜色熔点法根据不同的合成纤维不同的熔点鉴别纤维的类别密度梯度法适用于除中空纤维外各类纺织纤维的鉴别红外光谱法将未知纤维与已知纤维的标准红外光谱进行比较来区别纤维的类别双折射率法根据不同纤维的折射率不同来鉴别纤维样品准备←样品一定要完整，不得有残缺损坏。
←多数情况下未知纤维的定性鉴别可以不需预处理。
纺织品纤维鉴定方法
1、手感目测法：此法适用于呈散纤维状态的纺织原料。
.....1、手感目测法：此法适用于呈散纤维状态的纺织原料(1)棉纤维比苎麻纤维和其它麻类的工艺纤维、毛纤维均短而细，常附有各种杂质和疵点。
(2)、麻纤维手感较粗硬。
(3)、羊毛纤维卷曲而富有弹性。
(4)、蚕丝是长丝，长而纤细，具有特殊光泽。
(5)、化学纤维中只有粘胶纤维的干、湿状态强力差异大(6)、氨纶丝具有非常大的弹性，在室温下它的长度能拉伸至五倍以上。
2、显微镜观察法：是根据纤维的纵面、截面形态特征来识别纤维。
(1)、棉纤维：横截面形态：腰圆形，有中腰；纵面形态：扁平带状，有天然转曲。
(2)、麻（苎麻、亚麻、黄麻）纤维：横截面形态：腰圆形或多角形，有中腔；纵面形态：有横节，竖纹。
(3)、羊毛纤维：横截面形态：圆形或近似圆形，有些有毛髓；纵面形态：表面有鳞片。
(4)、兔毛纤维：横截面形态：哑铃型，有毛髓；纵面形态：表面有鳞片。
(5)、桑蚕丝纤维：横截面形态：不规则三角形；纵面形态：光滑平直，纵向有条纹。
(6)、普通粘纤：横截面形态：锯齿形，皮芯结构；纵面形态：纵向有沟槽。
(7)、富强纤维：横截面形态：较少齿形，或圆形，椭圆形；纵面形态：表面平滑。
(8)、醋酯纤维：横截面形态：三叶形或不规则锯齿形；纵面形态：表面有纵向条纹。
(9)、腈纶纤维：横截面形态：圆形，哑铃形或叶状；纵面形态：表面平滑或有条纹。
(10)、氯纶纤维：横截面形态：接近圆形；纵面形态：表面平滑。
(11)、氨纶纤维：横截面形态：不规则形状，有圆形，土豆形；纵面形态：表面暗深，呈不清晰骨形条纹(12)、涤纶、锦纶、丙纶纤维：横截面形态：圆形或异形；纵面形态：平滑。
(13)、维纶纤维：横截面形态：腰圆形，皮芯结构；纵面形态：1~2根沟槽3、密度梯度法：是根据各种纤维具有不同密度的特点来鉴别纤维。
(1)、配定密度梯度液，一般选用二甲苯四氯化碳体系。
(2)、标定密度梯度管，常用的是精密小球法。

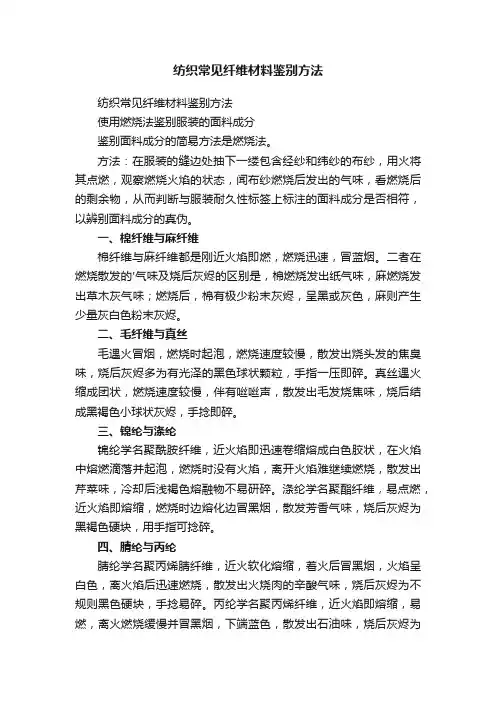

纺织常见纤维材料鉴别方法
纺织常见纤维材料鉴别方法纺织常见纤维材料鉴别方法使用燃烧法鉴别服装的面料成分鉴别面料成分的简易方法是燃烧法。
方法：在服装的缝边处抽下一缕包含经纱和纬纱的布纱，用火将其点燃，观察燃烧火焰的状态，闻布纱燃烧后发出的气味，看燃烧后的剩余物，从而判断与服装耐久性标签上标注的面料成分是否相符，以辨别面料成分的真伪。
一、棉纤维与麻纤维棉纤维与麻纤维都是刚近火焰即燃，燃烧迅速，冒蓝烟。
二者在燃烧散发的'气味及烧后灰烬的区别是，棉燃烧发出纸气味，麻燃烧发出草木灰气味；燃烧后，棉有极少粉末灰烬，呈黑或灰色，麻则产生少量灰白色粉末灰烬。
二、毛纤维与真丝毛遇火冒烟，燃烧时起泡，燃烧速度较慢，散发出烧头发的焦臭味，烧后灰烬多为有光泽的黑色球状颗粒，手指一压即碎。
真丝遇火缩成团状，燃烧速度较慢，伴有咝咝声，散发出毛发烧焦味，烧后结成黑褐色小球状灰烬，手捻即碎。
三、锦纶与涤纶锦纶学名聚酰胺纤维，近火焰即迅速卷缩熔成白色胶状，在火焰中熔燃滴落并起泡，燃烧时没有火焰，离开火焰难继续燃烧，散发出芹菜味，冷却后浅褐色熔融物不易研碎。
涤纶学名聚酯纤维，易点燃，近火焰即熔缩，燃烧时边熔化边冒黑烟，散发芳香气味，烧后灰烬为黑褐色硬块，用手指可捻碎。
四、腈纶与丙纶腈纶学名聚丙烯腈纤维，近火软化熔缩，着火后冒黑烟，火焰呈白色，离火焰后迅速燃烧，散发出火烧肉的辛酸气味，烧后灰烬为不规则黑色硬块，手捻易碎。
丙纶学名聚丙烯纤维，近火焰即熔缩，易燃，离火燃烧缓慢并冒黑烟，下端蓝色，散发出石油味，烧后灰烬为硬圆浅黄褐色颗粒，手捻易碎。
五、维纶与氯纶维纶学名聚乙烯醇缩甲醛纤维，不易点燃，近焰熔融收缩，燃烧时顶端有一点火焰，待纤维都融成胶状火焰变大，有浓黑烟，散发苦香气味，燃烧后剩下黑色小珠状颗粒，可用手指压碎。
氯纶学名聚氯乙烯纤维，难燃烧，离火即熄，下端绿色白烟，散发刺激性刺鼻辛辣酸味，燃烧后灰烬为黑褐色不规则硬块，手指不易捻碎。
六、粘胶纤维与铜铵纤维粘胶纤维易燃，燃烧速度很快，火焰呈，散发烧纸气味，烧后灰烬少，呈光滑扭曲带状浅灰或灰白色细粉末。
【纺织技术】几种常见纤维的鉴别方法
【纺织技术】⼏种常见纤维的鉴别⽅法纤维成分分析是通过对构成纱疵的纤维种类、⽐例的分析，来判断纱疵形成原因的主要⼿段之⼀。
1．燃烧测试法根据纤维在燃烧时的状态、散发出来的⽓味、燃烧后的灰烬性状等特点来鉴别纤维的种类。
可⽤于区分纤维素纤维、蛋⽩质纤维和合成纤维等⼤类别的纤维类型。
⼀般情况下，纤维素纤维⼀接触就能够⽕焰能迅速燃烧，离开⽕焰后还可以继续燃烧，燃烧时有焦纸⽓味，燃烧后留有少量灰⽩⾊松散的粉末状灰烬；蛋⽩质纤维遇⽕后燃烧较为缓慢，⼀旦离开⽕焰就会逐渐熄灭，燃烧时会有臭蛋的⽓味，燃烧后会留下⿊⾊松脆的灰烬；合成纤维⼀旦接近⽕焰就会收缩熔融，在⽕焰中可以燃烧，并有熔融滴落的现象，燃烧时会有各种特殊的⽓味，燃烧后会留下较多硬球状的残留物。
根据这些特征，可以通过燃烧法，观察它们燃烧状态有⽆差异来判断其构成是否相同（见表1）。
表1 各种纤维的燃烧特征2．显微镜观察法由于不同类型的纤维具有不同的纵向或横截⾯形态（见表2），因此通过显微镜观察纤维纵向和横截⾯的形态就可以判断出纤维的种类。
表2 不同纤维的形态特征3．灯光检验法不同种类的纤维，在紫外线的照射下会表现出不同的荧光颜⾊（见表3），因此可以将纤维在紫外线下进⾏照射，根据纤维的荧光颜⾊来鉴别纤维的种类。
表3 不同纤维在紫外线下的荧光颜⾊纤维类别荧光颜⾊棉、⽺⽑淡黄⾊丝光棉淡红⾊黄⿇（⽣）紫褐⾊黄⿇、丝、锦纶淡蓝⾊纤维⽩⾊，紫阴影有光粘胶淡黄⾊，紫阴影涤纶很亮的⽩光、青天光有光维纶淡黄⾊，紫阴影4．染⾊分析法。
不同种类的纤维，对染料或颜料的吸⾊性能也不同（见表4），因此可以⽤染⾊法来鉴别不同的纤维，如果要鉴别⾊纺纱线上的不同纤维，要先进⾏褪⾊。
染⾊分析法常⽤的试剂是⽤100L饱和碘化钾溶液溶解20g碘。
表4 不同纤维在碘液中的显⾊反应纤维种类碘液中显⾊Tencel⿊蓝青Modal蓝灰⼤⾖蛋⽩褐⾊⽵纤维蓝灰甲壳素⿊⾊粘胶⿊蓝青棉不染⾊蚕丝淡黄⽑淡黄涤纶不染⾊当然，也可以采⽤其他的染⾊剂来染⾊，观察纱⼀种纤维与另⼀种纤维吸⾊性能的差异性来判断，如冷染法试剂（药品配⽅见表5）和沸染法试剂（药品配⽅见表6）。
纺织纤维的各种鉴别方法
纺织纤维的各种鉴别方法1、显微镜观察法利用显微镜观察纤维的纵向和横断面形态特征来鉴别各种纤维，是广泛采用的一种方法。
它既能鉴别单成份的纤维，也可用于多种成份混合而成的混纺产品的鉴别。
天然纤维有其独特的形态特征，如棉纤维的天然转曲，羊毛的鳞片，麻纤维的横节竖纹，蚕丝的三角形断面等，用生物显微镜能正确地辨认出采。
而化学纤维的横断面多数呈圆形，纵向平滑，呈棒状，在显微镜下不易区分，必须与其他方法结合，才能鉴别。
2、燃烧法燃烧法是鉴别纤维的常用方法之一，它是利用纤维的化学组成不同，其燃烧特征也不同来区分纤维的种类。
取一小束待鉴别的纤维，用镊子夹住，缓慢地移近酒精灯火焰，仔细观察纤维接近火焰，在火焰中，和离开火焰后的燃烧状态，燃烧时散发的气味，以及燃烧后灰烬的特征，对照纤维燃烧特征表，粗略地鉴别属于哪一类纤维。
燃烧法适用于纯纺产品，不适用于混纺产品，或经过防火、防燃及其他整理的纤维和纺织品。
几种常见纤维的燃烧特征如表所示。
表几种常见纤维的燃烧特征3、药品着色法药品着色法是根据各种纤维对某种化学药品的着色性能不同来迅速鉴别纤维品种的方法，此法适用于未染色的纤维或纯纺纱线和织物。
鉴别纺织纤维用的着色剂分专用着色剂和通用着色剂两种。
前者用以鉴别某一类特定纤维，后者是由各种染料混合而成，可对各种纤维染成各种不同的颜色，然后根据所染的颜色不同鉴别纤维。
通常采用的着色剂有碘一碘化钾溶液。
碘一碘化钾溶液是：将碘20克溶解于100毫升的碘化钾饱和溶液中，把纤维浸入溶液中。
~1分钟，取出后水洗于净，根据着色不同，判别纤维品种。
几种纺织纤维的着色反应如表所示。
表几种纤维的着色反应4、溶解法溶解法是利用各种纤维在不同的化学溶剂中的溶解性能来鉴别纤维的方法，官适用于各种纺织纤维，包括染色纤维或混合成分的纤维、纱线与织物。
此外，溶解法还广泛用于分析混纺产品中的纤维含量。
对于单一成分的纤维，鉴别时，可将少量待鉴别的纤维放入试管中，注入某种溶剂，用—玻璃棒搅动，观察纤维在溶液中的溶解情况，如溶解、微溶解，部分溶解和不溶解等几种。
纺织纤维鉴别方法
– 鉴别纤维 – 定量分析二元混纺纱线与织物中某一纤维含量和混合的均匀度;
计算中空纤维的中空度和复合纤维的复合度等
30
纤维密度的测定： 密度是化纤物理性能的重要参数之一;纤维的密 度随分子结构或超分子结构的变化而变化
各纤维的密度;熟记最轻 最重的纤维丙纶最轻 ;石棉最重
31
密度梯度法原理：
由两种密度不同但能无限混溶的液体如CCl4 二 甲苯混和形成均匀的密度梯度液;平衡后;用标准密 度小球来标定深度;绘制密度梯度图 把所测得纤维 做成与标准小球大小一致的球投入到梯度液里;平衡 后测深度;可得纤维密度
桑蚕丝纤维纵横向照片
17
粘胶纤维纵横向
18
中空纤维
19
异形化纤
20
四 化学溶解法 • 原理：不同的纤维在不同试剂中的溶解性能不同 • 应用：
– 鉴别各种纺织材料;包括染色纤维或混合成分的纤维 纱线与织物 – 分析混纺产品中各种纤维的含量
21
•方法
– 纯纺织物鉴别步骤：
抽取纱线和纤维→置入试管中→ 注入一定浓 度的溶剂 →观察溶解情况溶解 部分溶解 微溶 不 溶;记录溶解温度常温溶解 加热溶 煮沸溶解 →对照 溶解性能表;确定品种
纤维类别 观察内容
天然纤维
化学纤维
长度、细度 差异很大
相同品种比较均匀含杂附有各种杂质 几乎没有
色泽
柔和但欠均一
近似雪白、均匀，有 的有金属般光泽
3
各种天然纤维手感目测比较
个别化纤的特殊性能： 氨纶：弹性非常大 粘胶: 干湿强差异大
4
• 特点：是鉴别天然纤维与个别化纤品种的简便 方法之一;但其准确性较差 尤其是难以鉴别化学 纤维中的具体品种
纺织纤维的鉴别方法分析
纺织纤维的鉴别方法分析摘要：纺织纤维是纺织制品的主要原料，其种类繁多。
随着纺织业的快速发展，纺织纤维的种类进一步得到了扩大，纺织纤维的鉴别也变得越来越复杂。
本文主要对纺织纤维鉴别的三种方法进行了分析。
关键词：纺织；纤维；鉴别纺织纤维的鉴别就是根据各种纤维的外观形态特征和内在质量的差异，采用物理或者化学方法来区分纤维的品种。
鉴别纺织纤维常用的方法有燃烧鉴别法、显微镜观察法、溶解法。
本文首先对这三种方法进行了分析，接着通过这三种方法对Modal纤维的鉴别进行了研究。
1.纺织纤维鉴别方法1.1燃烧鉴别法燃烧鉴别法对纤维种类的鉴别主要是由于各种纤维化学组成不同，燃烧之后的特征也会不同，由此进行鉴别。
燃烧鉴别法的具体做法：取少量样本着火燃烧，对纤维燃烧过程中的特征、残渣的颜色、形态、软硬度进行仔细观察，同时嗅其产生烟雾的气味等。
燃烧鉴别法操作起来较为简单，所用工具较少，但是其具有一定的局限性，它只适用于单一成分的纤维、纺织物的鉴别。
1.2显微镜观察法显微镜观察法就是将样本放入到显微镜下，对其纵向、横截面形态进行观察，根据每种纤维的形态特征来进行鉴别。
显微镜观察法是比较普遍的一种鉴别方法，鉴别天然纤维种类的准确率高。
对于燃烧特征相同或者相似的纤维，其纵、横形态特征差异较大，此时采用显微镜观察法进行鉴别是非常正确的选择。
1.3溶解法溶解法鉴别纤维主要是由于各种纤维的化学组成不同，再通过不同的试剂观察它们的溶解性能。
溶解法就是取少量样本将其放在试管中，往试管中注入某种试剂，对其溶解性能进行观察。
溶解法的应用也较为广泛，这种方法操作较较为简单，且准确率高。
在使用这种方法进行鉴别时一定要注意纤维的溶解性能与试剂的种类、浓度、溶解的温度、时间等有密切关系2.纺织纤维的鉴别随着纺织生产技术水平的不断提高，以及“绿色环保和健康消费”等新观念的引入，人们对纺织品穿着舒适、安全、保健的要求也越来越高。
纺织品的种类越来越多，例如，Lyocell纤维、Modal纤维、大豆纤维、牛奶纤维、聚乳酸纤维(玉米纤维)、竹纤维、甲壳质纤维及聚对苯二甲酸丙二醇酯(PTT)纤维等相继开发出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 常用的纺织品纤维成分定性鉴别方
方法对比 化学溶解法 红外光谱法 拉曼光谱法
环境要求 样品要求 制样要求 环境污染 检测周期 无 无 无 污染严重 5-10分钟 无 无 30分钟 2-3分钟
16/89
干燥环境 干燥处理 制样复杂 办公室 无 无需制样
常用纤维定性方法比较
FZ/T 01057.4-2007 纺织纤维鉴别试验方法 第4部分：溶解法
FZ/T 01057.5-2007 纺织纤维鉴别试验方法 第5部分：含氯含氮 呈色反应法 FZ/T 01057.6-2007 纺织纤维鉴别试验方法 第6部分：熔点法 FZ/T 01057.7-2007 纺织纤维鉴别试验方法 第7部分：密度梯度法
常用纺织品纤维成分定性鉴别方法
主讲人：刘文莉 主讲人单位：广州纤维产品检测研究院
1 常用的纺织品纤维成分定性鉴别方法
1.1 纤维定性鉴别主要标准
FZ/T 01057.1-2007 纺织纤维鉴别试验方法 第1部分：通用说明 FZ/T 01057.2-2007 纺织纤维鉴别试验方法 第2部分：燃烧法 FZ/T 01057.3-2007 纺织纤维鉴别试验方法 第3部分：显微镜法
JIS L 1030-1：2006 纤维制品混合率（定量分析）实验方法第一
部分鉴别方法
3/89
1 常用的纺织品纤维成分定性鉴别方法
1.2
• • • • • • 纤维定性鉴别 • • •
常用的纤维定性鉴别方法
显微镜法（√） 熔点法（√） 密度法 红外光谱吸收法 *感官法（√） *荧光法（√） *拉曼光谱分析法（√） 燃烧法（√） 化学溶解法（√） 着色剂法
12/89
1 常用的纺织品纤维成分定性鉴别方
1.3.2 拉曼光谱分析法
※何谓拉曼光谱？？？ 单色激光照射到物质上，发生弹性散射和非弹性散射， 非弹性散射称为拉曼散射 。拉曼散射的频率与入射激光频 率之差即拉曼位移 。 拉曼光谱法的检测是用激光来检测处于红外区的分子 的振动和转动能量，它是一种间接的检测方法，即通过差 频（即拉曼位移）的方法来检测。
13/89
1 常用的纺织品纤维成分定性鉴别方
红外和拉曼的互补性
当一个基团存在几种振动模式时，偶极矩变化大的振动， 红外吸收峰强；偶极矩变化小的振动，红外吸收峰弱。拉 曼光谱与之相反，偶极矩变化大的振动，拉曼峰弱；偶极 矩变化小的振动，拉曼峰强；偶极矩没有变化的振动，拉 曼峰最强。
※拉曼和红外的区别
8/89
1 常用的纺织品纤维成分定性鉴别方
1.2.3 溶解法:
由于溶质分子和溶剂分子间的引力导致分子链间的距离增 大。由于纤维的化学组成不同、结构不同，所以其在有机、无机 溶剂中的溶解性能也各不相同。故利用纤维在不同的化学溶剂中 的溶解性能可判别纤维的种类。 例如：纤维素类纤维：棉、苎麻、亚麻、粘纤、莱赛尔纤维、 modal纤竹浆纤维
1）一般天然纤维及部分再生纤维的的形态特征比较明显，适合用此法判 别。
2）不适用经特殊整理加工的天然纤维（如丝光棉）
3）不能区分大部分再生纤维素纤维 4）不能区分合成纤维
*看：包括感官（纤维长短、手感等）
5/89
1 常用的纺织品纤维成分定性鉴别方法
（2）实例： 涤锦混纺 丝/（丝光）棉混纺 改性合成纤维
2/89
1 常用的纺织品纤维成分定性鉴别方法
1.1 纤维定性鉴别主要标准
FZ/T 01057.8-1999 纺织纤维鉴别试验方法 第8部分：红外光谱 鉴别方法
FZ/T 01057.10-1999 纺织纤维鉴别试验方法 第10部分：双折射率
测定方法 SN/T 1901 七种纺织纤维的系列鉴别方法 ASTM D 276 纺织品中纤维的鉴定方法 AATCC 20-2007 纤维含量定性分析
异型截面纤维
超细纤维
复合纤维
……
6/89
1 常用的纺织品纤维成分定性鉴别方
1.2.2 燃烧法：
纺织纤维基本是有机高分子聚合物，纤维化学组成除少数 相同外，绝大部分都存在较大的差异，因此纤维燃烧时所产生的 化学反应及燃烧特征是不同的，据此可对化学组成不同的纤维进
行鉴别。
一般天然纤维或纤维大类燃烧特征比较明显，适合用此法 以及具有特殊阻燃功能的改性纤维一般不适合用此方法。
拉曼光谱测定的是样品的散射光谱 红外光谱测定的是样品的透射光谱。
14/89
1 常用的纺织品纤维成分定性鉴别方
拉曼的优势： 1）特别适合检测含水的样品。
与红外光谱分析法比较，对检测环境温湿度无特别要求， 样品无需干燥等预处理，可直接测量。
2）特别适合鉴别合成纤维。 不同化学结构的纤维具有不同的拉曼光谱特征峰。因此， 可利用拉曼光谱可准确区分化学结构相近但又有差别的同类 纤维。 3）对成衣纤维成分定性检测有特别意义。 方法简单、快速、环保、安全且无损样品。
OH H H O OH H H OH H H O O H n
注：天然纤维素纤维与再生纤维素纤维虽然分子结构式相同，但聚合度n不同，因此 性能有差异。 9/89
1 常用的纺织品纤维成分定性鉴别方
特点
1）适用常规纺织纤维，不适用改性的天然或化学纤维。
2）不适用两组份的复合纤维。容易误判。
11/89
1 常用的纺织品纤维成分定性鉴别方
• 主要合成纤维的熔点 聚对苯二甲酸乙二酯（PET） 聚对苯二甲酸丙二酯（PTT） 聚对苯二甲酸丁二酯（PBT） 聚乳酸(PLA)
255℃-260℃ 222.2℃-226.1℃ 200.0℃-210.0℃ 158.1℃-168.6℃
注： 1）有色纤维，特别是纺前着色的纤维，比理论熔点低一些 2）检测仪器： ①用纤维熔点仪 ②利用调温熨斗
注意：试剂浓度、溶解温度和时间等条件，避免出错 75%硫酸 丝毛（ 室温、60分钟） 丝羊绒（45℃、45分钟） 涤棉（ 50℃、60分钟）
10/89
1 常用的纺织品纤维成分定性鉴别方 1.3 非常规的实用定性方法
1.3.1 熔点法： 如果是合成纤维，则可结合纤维的熔点定性鉴别。 • 主要合成纤维的熔点 锦纶6 220℃左右 锦纶66 260℃左右 丙纶 165℃左右 乙纶 130℃左右
7/89
判别，合成纤维、化学组成相同的纤维品种（如再生纤维素纤维）
1 常用的纺织品纤维成分定性鉴别方 （1）特点： 1）不适用混纺纱的鉴别；交织物必须拆纱后分别燃烧； 2）仅适用于区分大类；不适合具体分类 3）不能用燃烧法作唯一的确认方法 （2）实例：
50/50涤锦混纺纱
55/45麻棉混纺纱 70/30丝毛混纺纱
物理鉴别法
化学鉴别法
• 定性鉴别的依据：各种纺织纤维的物理化学特性
4/89
1 常用的纺织品纤维成分定性鉴别方法
1.2 定性鉴别
1.2.1 显微镜法：
由于纤维种类、品种不同及纤维在加工过程中经过特殊处理，使纤
维的纵向、横截面有其各自的特征，因此可以根据纤维的纵向及横截 面形态特征综合鉴别纤维。
（1）特点：
