实测实量专项施工方案81135
实测实量专项实施计划
实测实量专项实施计划1. 引言本文档旨在制定实测实量专项实施计划，以确保项目的准确实施和成果评估。
实测实量是指通过直接观察、收集数据和测量等方法来获取准确的信息和实际数据，以便对项目的实施状况和效果进行评估和改进。
2. 项目目标本项目的目标是通过实测实量方法，获取准确的数据和信息，以评估项目的目标达成情况，发现问题，制定改进措施，提高项目的执行效果和成果。
3. 实测实量方法3.1 数据收集通过多种途径收集数据，包括但不限于：- 直接观察- 问卷调查- 访谈- 文件分析- 实地考察等3.2 数据分析对收集到的数据进行仔细分析，提取有用的信息和结论，以便对项目的实施状况进行评估。
4. 实施计划4.1 计划时间确定实测实量工作的具体时间，包括开始时间、持续时间和结束时间。
4.2 人员安排确定参与实测实量工作的人员，包括项目组成员和外部专家，分配各自的任务和责任。
4.3 实施步骤详细描述实测实量工作的具体步骤，包括数据收集、数据分析和报告撰写等。
4.4 资源需求确定实测实量工作所需的资源，包括人力、物力和财力等方面的需求，并提前安排妥当。
5. 成果评估和改进5.1 成果评估根据实测实量的结果，对项目的实施状况和成果进行评估，发现问题和不足之处。
5.2 改进措施结合评估结果，制定相应的改进措施，优化项目的执行方式和效果，提高项目的成功率和成果。
6. 风险管理在实测实量过程中，注意及时发现和应对可能的风险，并制定相应的应急预案，确保项目顺利进行。
7. 结论本实测实量专项实施计划旨在确保项目的准确实施和成果评估，为项目的成功实施提供有力支持和指导。
实测实量工作将根据计划进行，评估结果将用于改进项目的执行方式和效果。
建筑实测实量专项方案
一、方案概述为确保建筑工程施工质量，满足设计要求和规范标准，本项目特制定本实测实量专项方案。
本方案旨在明确实测实量的目的、内容、方法、组织架构以及实施过程中的注意事项，确保工程质量得到有效控制。
二、实测实量目的1. 确保工程质量符合设计要求和规范标准。
2. 及时发现施工过程中的质量问题，并采取有效措施进行整改。
3. 为项目验收提供真实、准确的数据依据。
三、实测实量内容1. 基础工程：包括地基处理、基础混凝土浇筑、钢筋绑扎等。
2. 主体结构工程：包括混凝土结构、砌体结构、钢结构等。
3. 装饰装修工程：包括抹灰、涂料、石材、木作等。
4. 设备安装工程：包括给排水、电气、暖通等。
四、实测实量方法1. 测量工具：全站仪、水准仪、钢卷尺、靠尺、塞尺等。
2. 测量方法：- 尺寸测量：采用钢卷尺、靠尺等工具，按照规范要求进行测量。
- 平整度测量：采用2米靠尺、塞尺等工具，按照规范要求进行测量。
- 垂直度测量：采用水准仪、全站仪等工具，按照规范要求进行测量。
- 倾斜度测量：采用水准仪、全站仪等工具，按照规范要求进行测量。
五、组织架构1. 实测实量小组：由项目经理、技术负责人、质量工程师、测量员等组成。
2. 职责分工：- 项目经理：负责实测实量工作的全面协调和管理。
- 技术负责人：负责实测实量方案的编制、实施和监督。
- 质量工程师：负责实测实量数据的收集、整理和分析。
- 测量员：负责实测实量的具体操作。
六、实施步骤1. 前期准备：制定实测实量方案，明确实测实量内容、方法、标准等。
2. 实测实量：按照方案要求，对施工过程中的各个工序进行实测实量。
3. 数据分析：对实测实量数据进行整理、分析，找出存在的问题。
4. 整改落实：针对存在的问题，制定整改措施，并督促落实。
5. 总结反馈：对实测实量工作进行总结，并及时反馈给相关部门。
七、注意事项1. 测量人员应具备相应的资质和技能。
2. 测量工具应定期进行校验，确保精度。
3. 测量过程中应严格按照规范要求进行。

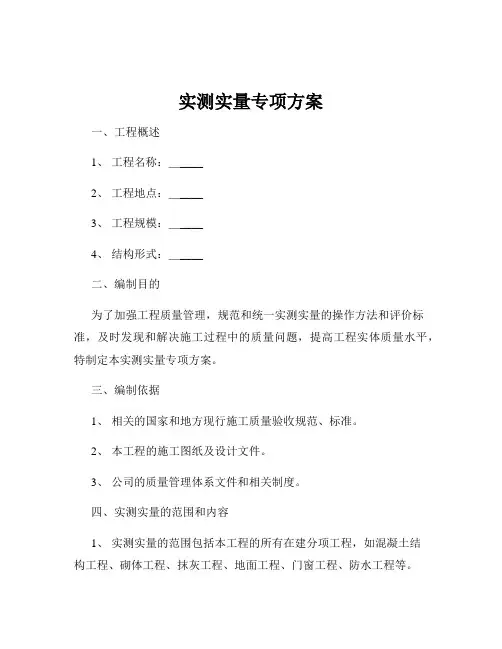

实测实量专项方案
实测实量专项方案一、工程概述1、工程名称：＿____2、工程地点：＿____3、工程规模：＿____4、结构形式：＿____二、编制目的为了加强工程质量管理，规范和统一实测实量的操作方法和评价标准，及时发现和解决施工过程中的质量问题，提高工程实体质量水平，特制定本实测实量专项方案。
三、编制依据1、相关的国家和地方现行施工质量验收规范、标准。
2、本工程的施工图纸及设计文件。
3、公司的质量管理体系文件和相关制度。
四、实测实量的范围和内容1、实测实量的范围包括本工程的所有在建分项工程，如混凝土结构工程、砌体工程、抹灰工程、地面工程、门窗工程、防水工程等。
2、实测实量的内容主要包括以下几个方面：（1）混凝土结构工程：截面尺寸、表面平整度、垂直度、顶板水平度极差、楼板厚度等。
（2）砌体工程：表面平整度、垂直度、门窗洞口尺寸等。
（3）抹灰工程：墙面平整度、墙面垂直度、阴阳角方正、房间开间/进深偏差、户内门洞尺寸偏差等。
（4）地面工程：表面平整度等。
（5）门窗工程：门窗框的正、侧面垂直度、门窗框与墙体之间的缝隙等。
（6）防水工程：防水层厚度、防水卷材搭接宽度等。
五、实测实量的组织机构和职责分工1、成立实测实量工作小组，由项目经理担任组长，项目技术负责人、质量负责人担任副组长，各施工班组长和质检员为组员。
2、职责分工（1）项目经理：负责实测实量工作的总体策划和协调，为实测实量工作提供必要的资源支持。
（2）项目技术负责人：负责制定实测实量的技术方案和标准，对实测实量数据进行分析和总结，提出改进措施和建议。
（3）质量负责人：负责组织实施实测实量工作，对实测实量数据的真实性和准确性负责，督促相关责任人员对质量问题进行整改。
（4）施工班组长：负责组织本班组的施工人员按照实测实量的要求进行施工，对本班组施工的分项工程质量负责。
（5）质检员：负责对分项工程进行实测实量，填写实测实量记录，及时将实测实量数据反馈给质量负责人。
实测实量的实施计划方案
实测实量的实施计划方案
一、实施计划背景
实测实量作为一项重要的管理工作，在大型工程建设中具有至关重要的意义。
实测实量作为一种有效的采购管理工具，坚持实测实量的思想，不但可以保证工程质量，而且有利于货物的系统和充分采购，保证施工资料合格，提高工程质量，促进工程进度，实施实测实量的计划方案，必须对相关质量检验进行有效管理。
1、确定实测实量的内容和标准：根据工程项目性质确定实测实量的内容和标准，保证其准确性和有效性。
2、确定实测实量的方式和程序：明确进行实测实量的方式和程序，细化检测结果的结构，以确保结果精确、有效、及时。
4、建立实测实量记录：建立全面的实测实量记录，定期更新实测实量记录，对质量问题的记录进行检查复查，以保证最终实测实量的精确性和有效性。
5、及时发布实测实量信息：定期发布招标、采购、实施、检验等各种环节的实测实量信息，如发布实测实量的实施计划、采购资料的检验情况、工程质量检验的结果等，以便及时处理发现的实测实量质量问题。
实测实量施工方案
实测实量施工方案引言实测实量施工方案是在建筑和工程项目中进行实地检测和测量的操作指南。
通过实测实量，可以确保施工过程的质量和准确性，为项目的顺利进行提供有效的支持。
本文将详细介绍实测实量的步骤和注意事项，以帮助项目参与人员正确地进行实测实量工作。
一、前期准备在进行实测实量工作之前，需进行充分的前期准备，以确保工作的顺利进行。
具体准备工作包括：1.确定测量任务和要求：明确需要测量的内容和标准，确定测量任务的范围和要求。
2.准备测量工具和设备：根据测量任务的不同，准备适当的测量工具和设备，如测量仪器、测量尺、水平仪等。
3.检查测量工具和设备的准确性：在使用测量工具和设备之前，需要进行准确性校验和检查，确保其测量结果的准确可靠。
二、实测实量步骤实测实量的步骤主要包括测量点选取、测量数据记录和测量结果处理，下面将对每个步骤进行详细介绍。
在进行实测实量之前，需要根据测量任务的要求，合理选择测量点。
选择测量点时需考虑以下因素：•测量点的分布：应根据测量任务的特点，合理确定测量点的分布方式，以保证整个测量范围的覆盖。
•测量点的数量：根据测量任务的要求，确定测量点的数量，以确保测量结果的准确性。
•测量点的选取方法：根据具体情况，选择合适的测量点选取方法，如随机选取、分层选取等。
2. 测量数据记录在实测实量过程中，需要准确记录测量数据，以备后续分析和处理。
记录测量数据时需注意以下事项：•测量数据的准确性：在记录测量数据时，应确保数据的准确性，避免误差和遗漏。
•测量数据记录表的编制：可以根据实际情况，编制测量数据记录表，以方便数据的整理和分析。
•测量数据的标注：对于特殊的测量点或数据，应进行标注，以便后续的使用和参考。
在完成实测实量后，需要对测量结果进行合理的处理和分析。
具体处理步骤包括：•数据的整理和汇总：将测量数据按照一定的规则进行整理和汇总，以便进行后续的数据分析和处理。
•数据的分析和比较：对测量数据进行分析和比较，得出相关的结论和结果。
实测实量施工方案
实测实量施工方案1. 引言实测实量施工方案是工程施工过程中的一项重要环节，通过实地测量和量取工程现场的各项数据，为后续施工提供准确的基础数据和参数，以确保施工的准确性和质量。
本文将介绍实测实量施工方案的步骤、方法和注意事项。
2. 步骤实测实量施工方案主要包括以下步骤：2.1. 前期准备在实施实测实量施工方案之前，需要进行一些前期准备工作。
首先，需要确定实测实量的范围和目标，即需要测量和量取的具体内容和要求。
其次，需要准备相应的测量工具和设备，如测量仪器、测量杆、测量毛坯等。
2.2. 实地测量实地测量是实测实量施工方案的核心步骤，通过测量仪器和设备对工程现场进行实时的测量和记录。
具体的测量内容根据前期准备确定，可能包括水平面测量、高程测量、线路测量、角度测量等。
在测量过程中，需要严格按照相关规范和要求进行操作，确保测量的准确性。
2.3. 数据处理在实地测量完成后，需要对测量数据进行处理和分析，以得出最终的结果和参数。
数据处理的方法包括数据清理、数据校正、数据求解等。
数据处理的准确性和严谨性对于实测实量施工方案的可靠性至关重要。
2.4. 数据应用经过数据处理得到的结果和参数可以应用于后续的工程施工中。
根据实际工程需求，可以利用测量数据绘制工程平面图、剖面图、立面图等，为后续施工提供准确的数据支持。
3. 方法实测实量施工方案可以采用多种测量方法和技术，根据具体工程的要求选择合适的方法。
常用的实测实量方法包括：3.1. 全站仪测量法全站仪是一种综合仪器，可以实现水平、垂直和角度的测量。
利用全站仪可以进行工程现场的精确位置定位、线路测量和高程测量等，具有测量精度高、测量速度快的优点。
3.2. 测量仪器测量法根据具体测量需求，选择合适的测量仪器进行测量。
常用的测量仪器包括测距仪、测角仪、水平仪等。
通过测量仪器可以实现长度、角度、高程等参数的测量。
3.3. 手工测量法在某些情况下，可以采用传统的手工测量方法进行实测实量。
实测实量实施方案
实测实量实施方案
一、实施方案概述
本实测实量实施方案旨在统筹安排实测实量工作，其目的是通过对实测实量工作进行及时、有效的控制，保证工程建设质量，最终使工程建设达到目标要求。
二、任务分解及责任划分
1.建立实测实量策划
任务：
（1）根据合同文本设计实测实量策划；
（2）根据投标文件等内容制定整体考核方案和工作程序；
（3）编制实测实量工作记录。
2.实测实量施工
任务：
（1）实施实测实量工作的准备；
（2）实施实测实量工作，并实时记录实测实量项目；
（3）按照计划定期进行实测实量工作，并定期报告实测实量结果；
（4）结果应符合所规定的标准，并反馈给相关部门。
3.实测实量质量审查
任务：
（1）审核实测实量策划；（2）审核实测实量工作的准备和现场情况；
（3）检查实测实量结果是否符合所规定的标准；
（4）发现实测实量问题后，提出相应的质量改进和整改措施。
4.实测实量验收
任务：
（1）审核实测实量策划；。
(完整版)实测实量专项施工方案
目录一、工程概况 (2)1、工程简述 (2)2、实测实量操作流程 (2)二、实测实量工作小组架构 (3)1、组织管理体系 (3)2、实测实量各组人员名单 (3)3、项目管理人员职责 (4)三、工程实测实量内容 (5)1、检查项目，原则及方法 (5)四、检查要求 (35)五、施工阶段全过程质量控制 (36)六、施工质量预控措施 (39)一、工程概况1.工程简述：本工程位于宁波市-----------------，本工程共有----联体排屋组成；均为砼框架结构，总建筑面积约----万平方米。
2、实测实量操作流程2.1、组建实测实量小组2.1.1、指定小组人员2.1.2、测量工具的配备2.2、实测前准备：2.2.1、组织学习《实测实量操作指引》掌握实测的方法规则。
2.2.2、项目部向各班组进行交底，实测实量的方法、规则及意义。
2.2.3、测量人员对项目进行查阅，带足项目资料，记录表、预测图纸；2.2.4、检查丈量仪器有无差错，是否进行了检验；2.3、实测，2.3.1、实测时，把每层每户的混凝土结构工程、砌筑工程、抹灰工程、水电安装工程的偏差进行测量，2.3.2、把测量数据，及时的纪录在准备好的测量表上，或表在图纸的相应位置上；记录要字迹清晰明了，2.3.3、当一栋测量完成后，整理测量资料：计算各分项工程的合格率；2.3.4、建立分户、分层实测档案，汇总成册。
2.4、改进、提高2.4.1、从测量结果中分析薄弱环节；2.4.2、制定改进方案；2.4.3、落实改进方案到各班组；定期、定点、定项地进行单点改进。
2.4.4、改进后进行复查、总结。
二、实测实量工作小组架构1、组织管理体系组长：2.实测实量小组人员名单3、项目管理人员职责组长，（现场项目负责人）1）、全面负责实测实量工作的管理，为实测实量工作第一负责人。
2）、策划，编制、落实《实测实量检查专项方案》。
3）、组建实测实量工作组，明确岗位职责并进行考核。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扬州万科816地块工程实测实量专项施工方案
南通五建816地块项目部
二零一七年七月
目录
一、编制依据 (1)
二、工程概况 (2)
三、实测实量的目的 (2)
四、实测实量组人员的组成及职责 (2)
五、实测项目 (3)
六、实测实量标准 (3)
七、实测实量人员操作方法 (7)
1.平整度 (7)
2、垂直度 (9)
3、截面尺寸 (10)
4、顶板水平度 (11)
5、地面平整度 (11)
6、外门窗洞口尺寸 (11)
7、开间进深 (12)
8、房间方正度 (12)
9、阴阳角 (13)
八、数据统计及分析 (14)
九、实测实量管理流程图 (14)
一、编制依据
1、施工组织设计
2、混凝土结构工程施工质量验收规范GB50204-2011；
3、砌体工程施工质量验收规范GB50203-2011；
4、建筑工程冬季施工规程JGJ104-97；
5、本工程图纸设计要求及当地政府部门的规定；
6、2017年实测实量统一指标实施方案。
二、工程概况
建设单位：扬州万特置业有限公司
设计单位：南京长江都市建筑设计股份有限公司
施工单位：南通五建控股集团有限公司
监理单位：扬州市建苑工程监理有限责任公司
工程地点：扬州润扬南路宏溪路交叉口西北角
扬州万科816地块施工总承包工程项目住宅共8栋，地下车库、商业、公建、配套，总建筑面积约6.5万m2，具体情况如下表：
三、实测实量的目的
更能直观有效的表达工程质量水平及考察班组质量意识，加强对班组人员的管理，摸清班组人员的技术水平
四、实测实量组人员的组成及职责
1各分项管理的目标和措施。
2、组员主要职责：负责审查实测实量统计数据，对实测相关数据进行调查分析，确定主因制定改进措施，提出对策和形成标准，下发具体整改通知或改进指令。
3、实测实量人员主要职责：及时进行100%覆盖实测实量，按层完成进行实测实量并及时记录相关数据，在数据记录时为了更好的反映班组人员技术水平，将实测实量数据记录在相对应的图纸部位，后按照《2017年万科上海区域实测实量统一指标实施方案》进行记录；协助完成实测实量数据分析；做好实测实量数据上墙；及时完善项目经理、各工种负责相关实测实量合格率变化趋势图；整理归档实测实量数据记录表。
五、实测项目
1、主体工程：墙体平整度、垂直度、截面尺寸、顶板水平度（不爆板）、楼板厚度、外门窗洞口尺寸、混凝土质量。
2、砌筑工程：表面平整度、垂直度、外门窗洞口尺寸。
3、抹灰工程:墙面平整度、垂直度、地面平整度、开间/进深、顶板水平面（不爆板）、房间方正度、阴阳角、门套线位置平整度、踢脚线位置平整度、线盒周边平整度。
六、实测实量标准
朱昌雷
根据班组的不同采用相应的《2017年万科上海区域实测实量统一指标实施方案》的测量项目进行实测实量，并根据其中允许偏差数据和实际实测数据进行比较，判断该实测实量项目的合格率。
标准实行)
七、实测实量人员操作方法
实测实量人员在进行实测实量时，必须有劳务班组人员参与，并在实测实量结果上确认签字确认，以免在进行最后结算时发生不必要的纠纷。
实测实量人员应做到100％覆盖测量点。
应该在第一时间对具备测量条件
具体操作方法：
1.平整度
（1）当墙体长度L≥3m时，利用2m靠尺及塞尺，按45°角斜放靠尺在墙边顶部和墙根部测两尺平整度，在墙中间水平测量1尺平整度，如图2所示共测量3尺。
（2）当墙体长度1.5m≤L＜3m时，利用2米靠尺及塞尺，按45°角斜放靠尺在墙顶部和墙根部测2尺平整度，如图3所示共测量2尺
（3）当墙体长度L＜1.5m（含混凝土柱），不进行平整度测量。
（4）预留洞混凝土墙
预留洞混凝土墙示意图如下（图4）.预留洞墙体平整度测量可以分解成三部分（如图6）进行测量，分解成墙体长度为L1、L2的2个普通混凝土墙测量方法，门洞口测量如图5所示，两尺中任选1尺测量，具体测量分解如图4所示。
2、垂直度
（1）当墙体长度L≥3m时，利用2米靠尺，离墙边300mm靠墙底测1尺，墙中间测1尺，另一边离墙边300mm靠墙顶测1尺。
如图7所示共测量3尺垂直度。
（2）当墙体长度1.5m≤L＜3m时，利用2米靠尺，离墙边300mm靠墙底和墙顶各一尺，
如图8所示共测量2尺。
（3）当墙体长度L＜1.5m，居中测一尺，如图9所示
（4）混凝土柱
选柱子相邻的两个混凝土面，一面靠柱底居中测1尺，另一面靠柱顶居中测1尺，如上图（图10）所示。
（5）预留洞混凝土墙
预留洞混凝土墙垂直度测量和平整度测量类似，可以分解成三部分进行测量，分解成墙体长度为L1、L2的2个普通混凝土墙和一个门洞口（或其他预留洞），L1、L2两个普通混凝土墙体测量参照普通混凝土墙垂直度测量方法，门洞口（或其他预留洞口）无需测量垂直度，具体测量分解参考图4图5。
3、截面尺寸
每一个墙、柱子、门窗及预留洞口作为一个实测区，每个实测区从地面向上300mm和1500mm（洞口高度小于1500mm的按上口往下300mm测量）选2处测量，测量示意如图11
4、顶板水平度
利用激光扫平仪在任一标高打出激光水平面，在如图12所示的5个测量点位置，用塔尺（5m钢卷尺或激光测距仪）顶住楼顶板，记录下激光扫平仪打在塔尺上的数据。
偏差值≤15mm 时实测点合格；最大偏差值≤20mm时，5个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的5个计算点。
最大偏差值﹥20mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。
顶板平整度测量点如图12。
5、地面平整度
1.将两米靠尺平放在地面保持靠尺的检验水平的水珠保持在中间；
2.用楔形塞尺插入靠尺底部与地面接触的缝隙处；
3.观察楔形的读数即可确定其水平偏差的数值
6、外门窗洞口尺寸
（1）对于平外墙面的门窗洞口：同一外门或外窗洞口均可作为1个实测区，累计实测实量20个实测区。
测量时不包括抹灰收口厚度，以砌体边对边，各测量2次门洞口宽度及高度净尺寸（对于落地外门窗，在未做水泥砂浆地面时，高度可不测），取高度或宽度的2个实测值与设计值间的偏差最大值，作为判断高度或宽度实测指标合格率的1个计算点。
（2）所选2套房中的外门窗洞口尺寸偏差的实测区不满足20个时，需增加实测套房数。
如图
7、开间进深
房屋净尺寸的测量应采用激光测距仪辅以钢卷尺的检查方法。
8、房间方正度
（1）每套房同层内必须设置一条方正控制基准线（尽量通长设置，降低引测误差），且同一套房同层内的各测区（即各房间）必须采用此方正控制基准线，然后以此为基准，引测至各测区（即各房间）；
（2）距墙体30－60cm范围内弹出方正度控制线，并做明显标识和保护。
（3）同一面墙作为1个实测区，累计实测实量15个实测区。
（4）在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置（两端和中间）与控制线之间的距离（如果现场找不到控制线，可以一面带窗墙面为基准，用仪器引出两条辅助方正控制线）。
选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。
如该套房无方正基准线或偏差超过5mm/2m，则该套房内所有测区的实测值均按不合格计，并统一记录为“50mm”。
（5）所选2套房中方正度极差的实测区不满足15个时，需增加实测套房数。
如图；
9、阴阳角
（1）每面墙的任意一个阴角或阳角均可以作为1个实测区，累计实测实量15个实测区。
所选2套房的实测区不满足15个时，需增加实测套房数。
（2）选取对观感影响较大的阴阳角，同一个部位，从地面向上300mm和1500mm位置分别测量1次。
2次实测值作为判断该实测指标合格率的2个计算点。
如图所示；
八、数据统计及分析
实测实量人员将所测量数据进行统计，并上报各工种工长、工种负责人、技术负责人、项目副经理，共同分析产生问题的原因及研究制定纠偏措施，各工种工长及工种负责人负责措施的落实情况，实测实量人员应该对具备测量条件的前提下进行测量，掌握纠偏措施的落实情况及整改效果。
九、实测实量管理流程图。
