机床夹具试卷
机床夹具课程期末考试试题
机床夹具课程期末考试试题一、单选题（每题2分，共20分）1. 机床夹具的主要功能是（）。
A. 定位工件B. 加工工件C. 固定工件D. 测量工件2. 夹具的定位元件通常采用（）。
A. 固定式B. 可调式C. 旋转式D. 移动式3. 夹具的夹紧力应（）。
A. 尽可能大B. 尽可能小C. 适中D. 根据工件材料而定4. 夹具设计时，应优先考虑（）。
A. 夹具的复杂性B. 夹具的成本C. 操作的便利性D. 工件的加工精度5. 夹具的定位精度主要取决于（）。
A. 工件的尺寸B. 夹具的刚性C. 定位元件的精度D. 操作者的技能6. 夹具的夹紧机构应满足（）。
A. 快速夹紧B. 快速松开C. 夹紧力均匀D. 所有选项7. 夹具的重复定位精度是指（）。
A. 工件在夹具中的位置精度B. 工件在夹具中的角度精度C. 工件在夹具中的重复安装精度D. 工件在夹具中的尺寸精度8. 夹具设计时，应考虑（）。
A. 工件的形状B. 工件的材料C. 工件的加工要求D. 所有选项9. 夹具的刚性主要取决于（）。
A. 夹具的材料B. 夹具的结构C. 夹具的尺寸D. 所有选项10. 夹具的夹紧力过大会导致（）。
A. 工件变形B. 夹具损坏C. 夹紧机构失效D. 工件表面损伤二、判断题（每题2分，共20分）1. 夹具设计时，应尽可能减少夹具的重量。
（）2. 夹具的定位元件和夹紧元件可以是同一元件。
（）3. 夹具的夹紧力越大，工件的加工精度越高。
（）4. 夹具设计时，应优先考虑夹具的加工精度。
（）5. 夹具的重复定位精度与夹具的刚性无关。
（）6. 夹具的夹紧机构应能够快速松开工件。
（）7. 夹具的定位精度主要取决于定位元件的精度。
（）8. 夹具设计时，应考虑工件的加工要求和操作的便利性。
（）9. 夹具的刚性主要取决于夹具的材料和结构。
（）10. 夹具的夹紧力过大不会导致工件变形。
（）三、简答题（每题10分，共30分）1. 简述夹具在机械加工中的作用。

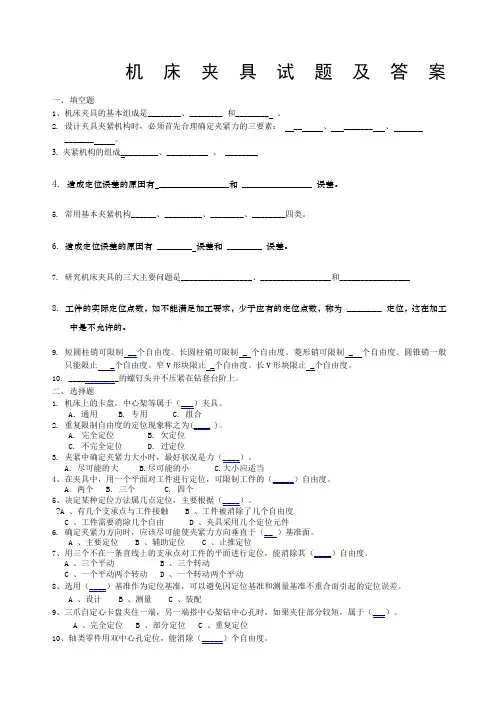

机床夹具试题及答案
机床夹具试题及答案一、填空题1、机床夹具的基本组成是________、________ 和________ 。
2.设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素： __ 、 _______ 、_______ 。
3. 夹紧机构的组成_________、__________ 、 ________4. 造成定位误差的原因有______________和______________误差。
5. 常用基本夹紧机构______、_________、________、________四类。
6. 造成定位误差的原因有_______误差和_______误差。
7. 研究机床夹具的三大主要问题是_________________、_________________和_________________8. 工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为_______定位，这在加工中是不允许的。
9. 短圆柱销可限制 __个自由度。
长圆柱销可限制 _ 个自由度。
菱形销可限制 _ 个自由度。
圆锥销一般只能限止 _个自由度。
窄V形块限止 _个自由度。
长V形块限止 _个自由度。
10. ____________的螺钉头并不压紧在钻套台阶上。
二、选择题1. 机床上的卡盘，中心架等属于（___）夹具。
A．通用 B. 专用 C. 组合2. 重复限制自由度的定位现象称之为(____ )。
A. 完全定位B. 欠定位C. 不完全定位D. 过定位3. 夹紧中确定夹紧力大小时，最好状况是力（____）。
A．尽可能的大 B.尽可能的小 C.大小应适当4、在夹具中，用一个平面对工件进行定位，可限制工件的（_____）自由度。
A．两个 B. 三个 C. 四个5、决定某种定位方法属几点定位，主要根据（____）。
?A 、有几个支承点与工件接触 B 、工件被消除了几个自由度C 、工件需要消除几个自由D 、夹具采用几个定位元件6. 确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（__ ）基准面。
《机床夹具设计》试题及答案
《机床夹具》试题及答案一、选择题1．只有在（b）精度很高时，过定位才允许采用，且有利于增强工件的（d).a．设计基准面和定位元件；b．定位基准面和定位元件；c．夹紧机构；d.刚度；e。
强度2．定位元件的材料一般选（adf)a。
20钢渗碳淬火；b.铸铁;c．中碳钢;d．中碳钢淬火;e．合金钢；f。
T〉A钢3．自位支承(浮动支承）其作用增加与工件接触的支承点数目，但（b）a．不起定位作用；b。
一般来说只限制一个自由度;c．不管如何浮动必定只能限制一个自由度 4．工件装夹中由于(a）基准和（e）基准不重合而产生的加工误差,称为基准不符误差a．设计(或工序）；b．工艺；c.测量；d。
装配；e.定位5．基准不符误差大小与（b）有关。
a．本道工序要保证的尺寸大小和技术要求；b.只与本道工序设计〔或工序）基准与定位基准之间位置误差;c.定位元件和定位基准本身的制造误差.6．在简单夹紧机构中（e）夹紧机构一般不考虑自锁；（d）夹紧机构既可增力又可减力；(c）夹紧机构实现工件定位作用的同时，并将工件夹紧；（b)夹紧机构行程不受限制。
（ade）夹紧机构能改变夹紧力的方向,（a）夹紧机构夹紧行程与自锁性能有矛盾.（f)夹紧机构动作迅速,操作简便。
a.斜楔；b.螺旋；c．定心;d．杠杆；e。
铰链；f。
偏心7．偏心轮的偏心量取决于(c）和(e），偏心轮的直径和(a）密切有关。
a。
自锁条件；b.夹紧力大小;c。
工作行程；d。
销轴直径;e。
工作范围;f.手柄长度8．在多件夹紧中，由于(e），因此一般采用（c）,夹紧才能达到各工件同时被夹紧的目的。
a．多点；b多向；c．浮动；d．动作联动；e．各工件在尺寸上有误差；f.连续式或平行式夹紧。
9．采用连续多件夹紧，工件本身作浮动件,为了防止工件的定位基准位置误差逐个积累,应使（a）与夹紧力方向相垂直。
a．工件加工尺寸的方向；b．定位基准面；c．加工表面；d．夹压面10．镗模采用双面导向时，镗杆与机床主轴是(b）连接,机床主轴只起（c)作用,镗杆回转中心及镗孔精度由 (d、f)保证。
机床夹具设计--试卷16
《机床夹具设计》——试卷
机床夹具设计——试卷16
一、填空
1、通常，习惯把夹具按其通用化程度分
为、、三个大类。
2、定位原理是。
3、机床夹具的夹紧机构主要有、
和三种。
4、机床夹具的夹紧装置由、
和所组成。
5、定位误差产生的原因有和。
6、生产中最常用的正确的定位方式有和
两种。
7、机床夹具一般由、、
三大主要部分组成。
8、根据不同的使用要求，机床夹具还可以设置、
和及其他辅助装置。
9、按夹具适用的机床及其工序内容的不同，可以分为夹具、夹具、夹具、夹具、齿轮
加工机床夹具、电加工机床夹具、数控机床夹具等。
二、选择题
1、钻床上钻孔时，进给运动是（）
A、钻头旋转
B、钻头轴向运动 C 、工件的移动
D、都不对
2、下列四种切削液中,冷却性能最好的是 ( )
1。

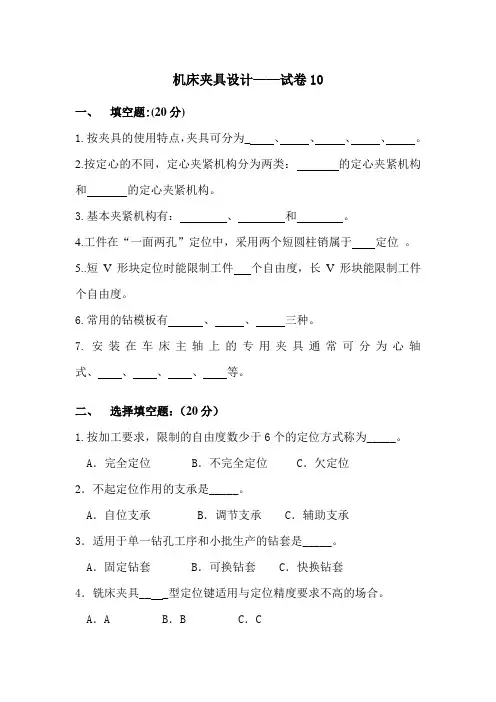

(整理版)机床夹具设计试卷10
机床夹具设计——试卷10一、填空题:(20分)1.按夹具的使用特点，夹具可分为_ 、、、、。
2.按定心的不同，定心夹紧机构分为两类：的定心夹紧机构和的定心夹紧机构。
3.基本夹紧机构有：、和。
4.工件在“一面两孔”定位中，采用两个短圆柱销属于定位。
5..短V形块定位时能限制工件个自由度，长V形块能限制工件个自由度。
6.常用的钻模板有、、三种。
7.安装在车床主轴上的专用夹具通常可分为心轴式、、、、等。
二、选择填空题：（20分）1.按加工要求，限制的自由度数少于6个的定位方式称为_____。
A．完全定位 B．不完全定位 C．欠定位2．不起定位作用的支承是_____。
A．自位支承 B．调节支承 C．辅助支承3．适用于单一钻孔工序和小批生产的钻套是_____。
A．固定钻套 B．可换钻套 C．快换钻套4．铣床夹具__ _型定位键适用与定位精度要求不高的场合。
A．A B．B C．C5．V形块定位时，它所体现的定位基准是。
A．工件的外圆柱素线 B．工件外圆柱轴线 C．理想圆柱面的轴线6．夹紧力的作用方向应朝向_________。
A．主要限位面 B．切削力方向 C.进给力方向7．在自动线上使用的一种移动式夹具是_____。
A．随行夹具 B．定心夹具 C．自动夹具8．当钻、扩、铰采用集中工序时，可采用。
A．固定钻套 B．可换钻套 C．快换钻套9．斜楔夹紧机构常用来驱动。
A．手动夹紧 B．气压或液压 C.电磁10．只有在精度很高时，重复定位才允许采用，且有利于增加工件的刚度。
A.设计基准和定位元件B.定位基准和定位元件C.工序基准和定位元件三、判断题：（10分）1.定向精度要求高的铣床夹具，可不设置定位键，而加工出找正基面，通过找正获得较高的定向精度。
（）2.不完全定位是允许的。
（）3.一般钻套导向孔的基本尺寸取刀具的最大极限尺寸。
（）4.大型车床夹具通过主轴锥孔与机床主轴连接。
（）5.欠定位是绝对不允许的。
（）四、简答题：（30分）1.什么叫基准不重合误差？2.简述工件定位的基本原理？3.简述专用夹具设计的步骤。

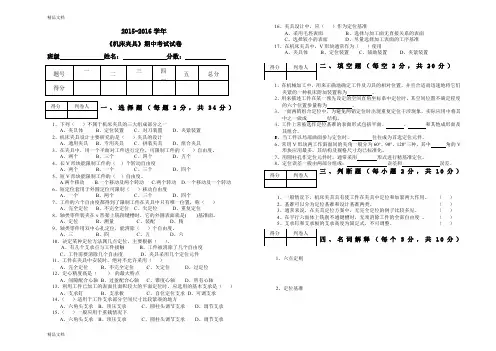

最新机床夹具期中考试试卷
精品文档2015-2016学年《机床夹具》期中考试试卷班级 姓名： 分数：一、 选择题（每题2分，共34分）1、下列（ ）不属于机床夹具的三大组成部分之一A 、夹具体B 、定位装置C 、对刀装置D 、夹紧装置 2、机床夹具设计主要研究的是（ ）夹具的设计A 、通用夹具B 、专用夹具C 、拼装夹具D 、组合夹具3、在夹具中，用一个平面对工件进行定位，可限制工件的（ ）自由度。
A 、两个B 、三个C 、四个D 、五个 4、长V 形块能限制工件的（ ）个转动自由度A 、两个B 、一个C 、三个D 、四个 5、短V 形块能限制工件的（ ）自由度。
A.两个移动B.一个移动及两个转动C.两个转动D.一个移动及一个转动 6、短定位套用于外圆定位可限制（ ）移动自由度A 、一个B 、两个C 、三个D 、四个7、工件的六个自由度都得到了限制工件在夹具中只有唯一位置，称（ ）A 、完全定位B 、不完全定位C 、欠定位D 、重复定位8、轴类零件装夹在v 形架上铣削键槽时，它的外圆表面就是( )基准面。
A 、定位 B 、测量 C 、装配 D 、精 9、轴类零件用双中心孔定位，能消除（ ）个自由度。
A 、三B 、四C 、五D 、六 10、决定某种定位方法属几点定位，主要根据（ ）。
A 、有几个支承点与工件接触B 、工件被消除了几个自由度C 、工件需要消除几个自由度D 、夹具采用几个定位元件 11、工件在夹具中安装时，绝对不允许采用（ ）A 、完全定位B 、不完全定位C 、欠定位D 、过定位 12、定心精度高是（ ） 的最大特点A 、间隙配合心轴B 、过盈配合心轴C 、锥度心轴D 、所有心轴13、利用工件已加工的表面且面积较大的平面定位时，应选用的基本支承是（ ） A 、支承钉 B 、支承板 C 、自位定位支承 D 、可调支承 14、（ ）适用于工件支承部分空间尺寸比较紧凑的地方A 、六角头支承B 、顶压支承C 、圆柱头调节支承D 、调节支承 15、（ ）一般应用于重载情况下A 、六角头支承B 、顶压支承C 、圆柱头调节支承D 、调节支承16、夹具设计中，应（ ）作为定位基准A 、采用毛坯表面B 、选择与加工面无直接关系的表面C 、选择较小的表面D 、尽量选择加工表面的工序基准 17、在机床夹具中，V 形块通常作为（ ）使用A 、夹具体B 、定位装置C 、辅助装置D 、夹紧装置二、填空题（每空2分，共20分）1、在机械加工中，用来正确地确定工件及刀具的相对位置，并且合适而迅速地将它们夹紧的一种机床附加装置称为 。
机床夹具设计试题及答案
第二章机床夹具设计一、选择题1．只有在（b）精度很高时，过定位才允许采用，且有利于增强工件的（d)。
a．设计基准面和定位元件；b．定位基准面和定位元件；c．夹紧机构；d.刚度；e.强度2．定位元件的材料一般选（adf)a.20钢渗碳淬火；b.铸铁；c．中碳钢；d．中碳钢淬火；e．合金钢；f. T>A钢3．自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（b）a．不起定位作用；b.一般来说只限制一个自由度；c．不管如何浮动必定只能限制一个自由度 4．工件装夹中由于(a)基准和（e）基准不重合而产生的加工误差，称为基准不符误差a．设计（或工序）；b．工艺；c.测量；d.装配；e.定位5．基准不符误差大小与（b）有关。
a．本道工序要保证的尺寸大小和技术要求；b.只与本道工序设计〔或工序）基准与定位基准之间位置误差；c.定位元件和定位基准本身的制造误差。
6．在简单夹紧机构中（e）夹紧机构一般不考虑自锁；(d)夹紧机构既可增力又可减力；(c)夹紧机构实现工件定位作用的同时，并将工件夹紧；(b)夹紧机构行程不受限制。
（ade)夹紧机构能改变夹紧力的方向，(a)夹紧机构夹紧行程与自锁性能有矛盾。
（f）夹紧机构动作迅速，操作简便。
a.斜楔；b.螺旋；c．定心；d．杠杆；e.铰链；f.偏心7．偏心轮的偏心量取决于(c)和(e),偏心轮的直径和(a)密切有关。
a.自锁条件；b.夹紧力大小；c.工作行程；d.销轴直径；e.工作范围；f.手柄长度8．在多件夹紧中，由于（e），因此一般采用（c），夹紧才能达到各工件同时被夹紧的目的。
a．多点；b多向；c．浮动；d．动作联动；e．各工件在尺寸上有误差；f.连续式或平行式夹紧。
9．采用连续多件夹紧，工件本身作浮动件，为了防止工件的定位基准位置误差逐个积累，应使（a）与夹紧力方向相垂直。
a．工件加工尺寸的方向；b．定位基准面；c．加工表面；d．夹压面10．镗模采用双面导向时，镗杆与机床主轴是(b)连接，机床主轴只起（c）作用，镗杆回转中心及镗孔精度由 (d、f)保证。
机床夹具设计试卷(A卷)
（A卷）每题4分，共16分）1. 定位2. 夹紧3. 不完全定位4. 成组夹具1分，共15分）1、机床夹具的主要功能是_________和__________。
2、夹紧机构的组成___________、________、___________、__________ 。
3、钻套的类型有_______、_______、_______、________四类。
4、回转分度装置由_______、_______、_______、_______、_______五部分组成。
每小题1分，共10分）1．夹具的主要功能是定位和（）,另外可能还有对刀以及导向功能.A找正 B装夹 C保证安全 D夹紧2．各类专用夹具之所以得到广泛应用,就是因为夹具能降低生产成本,提高劳动生产率,改善工人的劳动条件,更重要的是能够保证（）.装夹 B定位 C加工精度 D找正过程3．在三维空间用合理分布的六个支承点制约物体的六个自由度我们称之为（）.定位原理 B夹紧原则 C六点定位规则 D定位过程4．一个没有完全定位的工件在空间其位置是不确定的，空间三维直角坐标系中,这个不确定的工件可能有（）自由度.一个 B两个 C三个 D六个 E少于六个5．定位误差研究的主要对象是工件的工序基准和定位基准,它的变动量将影响工件的（）精度和位置精度.尺寸 B C几何 C B最高 D 最低．车床夹具,铣床夹具,钻床夹具,镗床夹具等夹具叫法是按（）来分类的.夹具的作用 B夹具的功能 C夹紧方式 D夹具所在的机床．对定位元件的基本要求是（1）足够的精度,（2）足够的（）精度,（3）足够的强度和刚度,（4）应协调好与其它元件有关元件的空间几何关系,（5）良好的结构工艺性. A几何 B 位置 C 尺寸 D 储备8．在夹具设计中，当结构方案拟定之后，应该对夹具的方案进行精度分析和估算；在夹具总图设计完成后，还应该根据夹具有关元件的配合性质及技术要求，再进行一次复核.这是确保产品（）而必须进行的误差分析.A能够被夹紧 B加工质量 C定位 D加工 E尺寸精度9．分度装置能使工件加工的工序（）,故广泛地用于车削、钻削、铣削等加工中.A质量 B 顺利进行 C 定位 D 集中10．夹具体是夹具的基础元件,夹具体的安装基面与（）连接,其它工作表面则装配各种元件和装置,以组成夹具的总体.A机床 B工件 C定位元件 D导向键四、判断题(对的打“√”，错的打“×”；每小题1分，共10分)1．工件被夹紧后，不能动弹了，所以这个工件就定位了，这种理解是正确的.（）2．对于轴类零件而言，定位元件只能用V型块.（）3．有人说为了提高工件的定位精度，工件被限制的自由度应该越多越好.（）4．欠定位就是不完全定位，定位设计时要尽量避免.（）5．一套优良的机床夹具必须满足下列基本要求：（1）保证工件的加工精度，（2）提高生产效率，（3）工艺性能好，（4）使用性能好，（5）经济性好 .（）6．夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(二)
一、填空题。
（每空1分，本题共20分）
1、研究机床夹具的三大主要问题是_________________、_________________和_________________。
2、工件具有的不定度越_______，说明工件的空间位置确定性越好。
3、长V形块可消除工件_______个不定度。
4、影响定位误差的最主要因素是_________________误差和_________________误差。
5、夹紧不允许破坏_________________。
6、斜楔夹紧机构的自锁条件用公式表示是_________________。
7、对夹具转位的严格_______________控制称为夹具的分度。
8、回转分度装置一般结构包括____________、____________、_________________三个基本环节。
9、_________________的螺钉头并不压紧在钻套台阶上。
10、固定式镗套适用于加工孔径_________________、线速度为_________________的工件。
11、成组夹具为_________________的专用夹具。
12、对夹具的最基本要求是能够保证________________。
13、夹具结构应便于_________________和_________________。
二、判断题（每小题2分，共20分）
1、三点定位时允许这三点共线。
（）
2、短圆锥套可限制工件三个移动不定度。
（）
3、实际生产中允许出现欠定位和重复定位。
（）
4、定位基准和工序基准是同一个基准。
（）
5、基准不重合误差用△B表示。
（）
6、楔升角α越小，则夹紧力W就越大。
（）
7、翻转式钻模只能加工同一圆周上的多个孔。
8、绘制夹具装配图时最好采用1：1的比例。
9、自位支撑可改善重复定位。
（）
10、偏心夹紧机构中偏心距e越大，夹紧越可靠。
（）。
