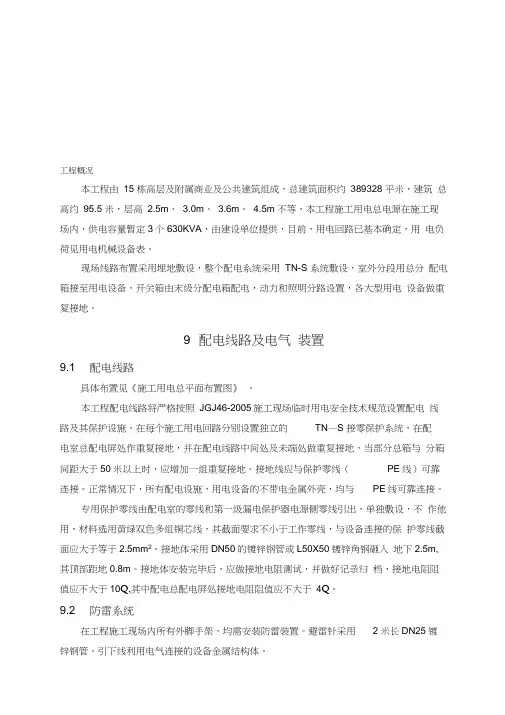

建筑临时用电专项施工方案
工程概况本工程由15 栋高层及附属商业及公共建筑组成，总建筑面积约389328 平米，建筑总高约95.5 米，层高 2.5m、 3.0m、 3.6m、 4.5m 不等，本工程施工用电总电源在施工现场内，供电容量暂定3个630KVA，由建设单位提供，目前，用电回路已基本确定，用电负荷见用电机械设备表。
现场线路布置采用埋地敷设，整个配电系统采用TN-S 系统敷设，室外分段用总分配电箱接至用电设备，开关箱由末级分配电箱配电，动力和照明分路设置，各大型用电设备做重复接地。
9 配电线路及电气装置9.1 配电线路具体布置见《施工用电总平面布置图》。
本工程配电线路将严格按照JGJ46-2005施工现场临时用电安全技术规范设置配电线路及其保护设施，在每个施工用电回路分别设置独立的TN—S 接零保护系统，在配电室总配电屏处作重复接地，并在配电线路中间处及未端处做重复接地，当部分总箱与分箱间距大于50米以上时，应增加一组重复接地。
接地线应与保护零线（PE线）可靠连接。
正常情况下，所有配电设施，用电设备的不带电金属外壳，均与PE线可靠连接。
专用保护零线由配电室的零线和第一级漏电保护器电源侧零线引出，单独敷设，不作他用，材料选用黄绿双色多组铜芯线，其截面要求不小于工作零线，与设备连接的保护零线截面应大于等于2.5mm2。
接地体采用DN50的镀锌钢管或L50X50镀锌角钢砸入地下2.5m,其顶部距地0.8m。
接地体安装完毕后，应做接地电阻测试，并做好记录归档，接地电阻阻值应不大于10Q,其中配电总配电屏处接地电阻阻值应不大于4Q。
9.2 防雷系统在工程施工现场内所有外脚手架，均需安装防雷装置。
避雷针采用2米长DN25镀锌钢管。
引下线利用电气连接的设备金属结构体。
接地体安装同TN —S系统，接地电阻阻值不大于10Q。
9.3 配电装置本工程施工用电为三级配电两级漏电保护系统，配电装置主要有总配电箱，分配电箱（即二级配电箱）和开关箱（即三级配电箱）三级，同时本系统遵循动力与照明系统分开的原则，分配电箱又分照明与动力两种。
公寓小区住宅楼临时用电施工方案
临时用电施工方案编制人：审核人：审批人：目录一、工程概况二、编制依据三、临时线路布置四、设备选用五、负荷计算六、安全用电技术措施七、电气防火措施八、施工用电的安全技术操作规程（一）高压线路的防护（二）临时配电箱（三）临时用电九、施工现场电气平面布置图（见附图）十、现场配电线图（见附图）配电系统图（见附图）临时用电专项施工方案一、工程概况本工程为河南省**置业有限公司开发的住宅楼，本工程位于郑州市董寨大街与煤仓街交叉口东南角；该工程剪力墙结构，基础为筏板基础，该工程地上三十二层（顶层跃层），地下二层；建筑总建筑面积为：15465.12㎡；建筑物设计耐火等级为一级。
屋面防水等级为二级；设计使用年限为50年；本建筑按7度抗震设防。
二、编制依据《施工现场临时用电安全技术规范》施工组织设计施工现场平面布置图三、临时线路布置1、供电线路来源：从甲方提供的临时配电柜（315KV）中接出。
2、供电线路：现场从甲方配电柜到总配电箱采用直埋铜电缆VV223×185mm2+2×95 mm2.总配电箱：数量1个外形尺寸1800×800×400mm分配电箱：数量6个外形尺寸800×600×300mm开关箱：数量22个外形尺寸300×250×150mm总配电箱内设隔离开关1个600A，漏电断路器1个630A,额定漏电动作电流150mA，时间0.2s，6个250A空气开关。
3、线路埋设直接直接埋地深度为0.7m，并在电缆紧邻上下左右侧，均匀敷设上0.5米厚的细砂，然后覆盖红砖作保护层。
4、现场临电设计方案及线路布置（见附图）。
四、设备选用详见下表：现场设备用电高峰期的统计表：五、负荷计算:根据各设备用电情况和计算公式：S1=1.051.1(K∑P1/Cosa+K1∑S1+ K2∑S2+ K3∑S3 +K4∑)，计算总负荷式中K1、K2、 K3、K4为需要函数，根据现场实际情况分别取：0.6、0.6、0.8、1.1，∑p1—电动机额定功率，统计为：122KVA；∑s1—电焊机额定容量，统计为：150KVA；∑s1—办公区、生活区额定容量，统计为：20KW；所以：S j=1.05×(0.6×122+0.8×150+1×10+1×10)=223.8KVA计算电源峰值电流：I i=S j/( 3U线Cosφ)=420A.查表得：总线采用VV223×185+2×95铜芯电缆①A线路为办公区、生活区：总用电量P=20KW、K=0.7功率因数取Cosφ=0.75，计算得：28.36A. 查电工手册VV225×10mm2.②B线路为钢筋机械：总用电量：17.1 KVA需要系数K=0.8功率因数Cosφ=0.75.计算得：I=27.7A.查电工手册VV225×10mm2铜芯线.③C线路为木工机械为25.7KVA.查电工手册VV223×10mm2+2×6 mm2.④D线路为对焊机：S1=150KVA. I=S1/3UCosφ=212A.查电工手册需用VV223×70mm2+1×35 mm2铜芯电缆.⑤E线路为塔吊：S1=39KVA. I1=S5/3UCosφ=79A.查电工手册需用VV223×16mm2+2×16mm2铜芯电缆:82A>79A.16mm作相线,10mm作零线及TE线.六、安全用电技术措施一般要求：1、所有参加施工的人员必须遵守《建筑安装工程技术操作规程》，不得无证进行电工作业。
建筑临时用电专项施工方案
建筑临时用电专项施工方案一、施工前准备在建筑施工过程中，临时用电是必不可少的。
为了确保施工安全、高效进行，需要制定专项施工方案。
1.1 勘察施工场地在施工开始前，首先需要仔细勘察施工场地，确定临时用电的供电线路、设备布置和用电需求等信息。
1.2 制定施工方案根据勘察结果，制定临时用电专项施工方案，包括供电线路敷设计划、用电设备选型、安全措施等内容。
二、供电线路敷设2.1 安全考虑在敷设供电线路时，要严格遵守相关安全规定，确保线路的可靠性和稳定性，避免发生安全事故。
2.2 线路布置根据施工现场的实际情况，合理布置供电线路，避免交叉、混乱的情况发生，确保施工过程中用电的顺畅。
三、用电设备选择3.1 设备选型选择符合需求的质量可靠、安全性能良好的用电设备，确保施工过程中的用电安全和稳定。
3.2 设备布置合理布置用电设备，确保设备运行畅通，并进行耐用性评估，以便及时更换和维修。
四、安全措施4.1 人员培训在施工过程中，对参与用电的施工人员进行安全培训，使他们了解有关用电安全和操作规程，减少事故发生的可能性。
4.2 安全监测安排专人对临时用电设备和线路进行定期检查和监测，确保设备运行正常、线路安全，及时发现和处理潜在安全隐患。
五、施工后清理5.1 设备维护施工结束后，对临时用电设备进行检查和维护，保养设备，确保下次使用时运行正常。
5.2 线路拆除根据施工结束的时间节点，有序拆除临时用电线路，保留好用电设备，以备下次使用。
以上是建筑临时用电专项施工方案的基本内容，希望能够在实际施工中得到有效应用，确保施工安全、高效进行。
高层建筑临时用电施工方案(碧桂园)
高层建筑临时用电施工方案(碧桂园)范本一：高层建筑临时用电施工方案(碧桂园)1. 施工方案概述1.1 项目背景1.2 施工目标1.3 施工内容1.4 施工周期2. 施工方案详解2.1 临时用电布点设计2.2 用电设备选型及数量2.3 临时用电线路敷设2.4 临时用电设备安装及调试2.5 用电设备的保护措施2.6 临时用电设备的管理与维护3. 安全措施3.1 施工过程中的电气安全3.2 用电设备的安全使用3.3 火灾防护措施3.4 应急措施4. 现场管理与监督4.1 施工方案的组织实施4.2 现场施工人员的培训与管理4.3 施工方案的监督与检查5. 成本预算5.1 临时用电设备及材料费用5.2 劳动力成本6. 法律法规及责任约定6.1 相关法律法规6.2 法律责任及违约处理6.3 保险责任及索赔处理附件：临时用电布点图纸、用电设备选型表、用电设备保养手册法律名词及注释：1. 施工方案：根据项目需求和施工条件，制定的详细施工方案，包括施工工艺、安全措施、现场管理等内容。
2. 临时用电：在施工过程中提供电力供应的临时设施，包括用电设备、临时供电线路等。
3. 电气安全：采取预防措施，避免电气事故发生的安全措施。
4. 应急措施：在发生意外情况时采取的紧急措施，以保障工人安全和设备设施的完好。
5. 现场施工人员：参与临时用电施工工作的工程人员，包括电工、安装工人等。
范本二：高层建筑临时用电施工方案(碧桂园)1. 施工方案概述1.1 项目背景及目标1.2 施工内容介绍1.3 施工周期安排1.4 施工方案制定的依据与原则2. 临时用电设计方案2.1 用电负荷计算2.2 临时用电布点设计2.3 临时用电线路敷设与布线 2.4 用电设备选型及数量2.5 临时用电设备安装及调试3. 临时用电管理与维护3.1 临时用电设备的保护措施 3.2 临时用电设备的日常管理3.3 临时用电设备的定期维护4. 安全防护措施4.1 电气安全措施4.2 用电设备的安全使用4.3 火灾防护措施4.4 应急措施5. 现场管理与监督5.1 施工方案的组织实施5.2 现场施工人员的培训与管理5.3 施工方案的监督与检查6. 成本预算及保险责任6.1 临时用电设备及材料费用6.2 劳动力成本6.3 保险责任及索赔处理附件：临时用电布点图纸、用电设备选型表、用电设备维护手册法律名词及注释：1. 施工方案：根据项目要求和施工条件，制定的详细施工方案，包含施工工艺、安全措施、现场管理等内容。
临时用电施工方案二期住宅
临时用电施工方案二期住宅一、总体介绍本施工方案适用于二期住宅项目的临时用电工程。
该工程包括施工期间所需的电源供应、安装设备的用电和电力线路的敷设，以保障施工期间的用电需求。
本方案将详细介绍电源布置、电缆线路敷设和设备安装等内容，并制定相应的安全管理措施。
二、电源布置1.电源选择电源的选择应根据施工现场的需求，以满足正常施工所需的电力负荷。
基于二期住宅项目的特点，建议采用20kVA的三相制式电源供应。
同时，要确保电源稳定可靠，以避免施工期间因电力不足导致施工中断。
2.电源箱布置电源箱的选择应符合国家标准，并在施工现场易于操作和管理。
电源箱应布置在离施工现场较近的地方，确保电缆线路的敷设不过长，并要与施工现场保持一定距离以确保安全。
3.接地装置为确保安全用电，应进行有效的接地装置建设。
接地系统应符合国家标准，并进行必要的接地测试，例如接地电阻测试和电势测试等，确保施工期间的电力安全。
三、电缆线路敷设1.电缆线路选择根据施工现场的需求和电力负荷，选择适当规格的电缆线路。
在二期住宅项目中，常见的电缆规格为6mm2和10mm2的钢芯铜绞线缆，可根据施工需求和电力负荷选择相应规格。
2.线路敷设根据建筑总平面图，确定电力线路的布置，保证线路的合理布置和线路长度的减少，以降低线路损耗。
对于室外线路敷设，应采用埋地敷设或者其他安全可靠的方式，防止损坏。
3.电缆保护在电缆线路敷设过程中，要注意保护电缆，避免破损和受潮。
可以利用电缆沟、电缆槽等进行保护，确保电缆的安全和可靠。
四、设备安装1.室内设备安装室内设备的安装应符合国家标准，遵循相关安全规范，并由具有相关资质的专业人员进行安装。
在安装过程中，要确保设备与电源的连接牢固可靠，线路接线正确，且存在合适的保护装置。
2.室外设备安装室外设备安装应考虑防水、防雷、防晒等因素，确保设备的安全和稳定。
在安装过程中，应选择合适的支架和固定装置，以防止设备的倾斜和损坏。
五、安全管理措施1.安全教育培训在施工期间，施工人员应接受相关的安全教育培训，熟悉本方案要求和相关安全操作规程，提高安全意识和操作技能，从而减少事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临时用电施工方案长沙市麓谷钰园工业地产项目二期F区地下室建安工程由中国轻工业长沙工程有限公司设计，长沙麓谷实业投资有限公司开发，中航工程监理（湖南）有限公司负责监理，湖南东方红建设集团有限公司承建。
经现场勘测及建设方提供的资料，并参照机械设备的布局及临时用电的各项规程规范，严格按国家标准JGJ46-2005用电安全规范执行，确保施工用电的安全、合理运行，对施工现场将作如下面布置：一、供电系统主电源由建设方指定的箱变接口处采用TN-S三相五线制，直埋配管敷设分别引入至施工现场总配电房，再由总配电房引至现场F1#、F2#栋二级配电柜与专用的塔吊配电箱。
所有配电(柜)箱必须有效接地，接地电阻≤10欧。
F-1#主配电柜施工现场机械动力及照明配置表根据施工现场机械动力及照明配置表电动机总容量; ∑P1=55+6+3+7.5+3+4+3+11+1.5+24=118KW电焊机总容量; ∑P2=60+80=140KW照明电总容量; ∑P3=20+15+25+12=72KW主电源取平均功率因数0.75, 电动机需要系数K1=0.60，电焊机需要系数K2=0.50，照明需要系数K3=0.80，F-1#主配电柜主干线负荷计算及导线选择如下：P=1.05～1.1（K1∑P1＋K2∑P2＋K3∑P3）=KW1.05×（0. 60×118＋0.5×140＋0.8×72）=208.32KWI总线= K . ∑P= 208.32*1000 = 422A√3 . U线cos √3×380×0.75主电源查(建筑施工手册表)选用相截面BV185mm2，长期负荷允许载流量为580A。
中性线截面为S0≥5.5，因此主电源选中性线截面为95 mm2。
由以上计算得知,1#主电源柜的现场施工主电源需要一根VV-3×185＋2×95电缆敷设引至1#主配电柜。
主电源负荷开关选型为630A。
F-1#主配电柜主要设备负荷及导线选择:塔吊55KW 1 台I线= K . ∑P= 55×1000 = 55000 = 111A√3 . U线cos √3×380×0.75 495查表选用相线截面BV25mm2,允许载流量150A,考虑线路损耗后导线截面宜选用35mm2。
查表选用相线截面BV70mm2,允许载流量290A,导线截面选用70mm2。
电焊机30KW 2 台I线= K . ∑P= 30×1000 = 30000 = 61A√3 . U线cos √3×380×0.75 493.6查表选用相线截面BV10mm2,允许载流量85A,导线截面选用10mm2。
钢筋对焊机40KW 2台I线= K . ∑P= 40×1000 = 40000 = 81A √3 . U线cos √3×380×0.75 493.6查表选用相线截面BV16mm2,允许载流量110A,导线截面选用16mm2。
探照灯3KW 4盏I线= K . ∑P= 3×1000 = 3000 = 10.5A √3 . U线cos √3×220×0.75 285.7查表选用相线截面BV1.5mm2,允许载流量24A,导线截面选用1.5mm2。
其它照明碘钨灯1KW 20 盏I线= K . ∑P= 1×1000 = 1000 = 3.5A √3 . U线cos √3×220×0.75 285.7查表选用相线截面BV1.5mm2,允许载流量24A,导线截面选用1.5mm2。
F-2#主配电柜施工现场机械动力及照明配置表根据施工现场机械动力及照明配置表电动机总容量; ∑P1=55+6+6+15+3+4+11+17.6+18+12=147.6KW电焊机总容量; ∑P2=60+40=100KW照明电总容量; ∑P3=6+20+15+25=66KW主电源取平均功率因数0.75, 电动机需要系数K1=0.60，电焊机需要系数K2=050，照明需要系数K3=0.80，F-2#主配电柜主干线负荷计算及导线选择如下：P=1.05～1.1（K1∑P1＋K2∑P2＋K3∑P3）=KW1.05×（0. 60×147.6＋0.5×100＋0.8×66）=200.93KWI总线= K . ∑P= 200.93×1000 = 200930 = 407.1A√3 . U线cos √3×380×0.75 493.6主电源查(建筑施工手册表)选用相截面BV185mm2，长期负荷允许载流量为580A。
中性线截面为S0≥5.5，因此主电源选中性线截面为95 mm2。
由以上计算得知,2#主电源柜的现场施工主电源需要一根VV-3×185＋2×95电缆敷设引至1#主配电柜。
主电源负荷开关需要选型为630A。
F-2#主配电柜主要设备负荷及导线选择:塔吊55KW 1 台I线= K . ∑P= 55×1000 = 55000 = 111.4A√3 . U线cos √3×380×0.75 493.6查表选用相线截面BV25mm2,允许载流量150A,考虑线路损耗后导线截面宜选用35mm2。
电焊机30KW 2 台I线= K . ∑P= 30×1000 = 30000 = 61A√3 . U线cos √3×380×0.75 493.6查表选用相线截面BV10mm2,允许载流量85A,导线截面选用10mm2。
钢筋对焊机40KW 1台I线= K . ∑P= 40×1000 = 40000 = 81A√3 . U线cos √3×380×0.75 493.6查表选用相线截面BV16mm2,允许载流量110A,导线截面选用16mm2。
探照灯3KW 1盏I线= K . ∑P= 3×1000 = 3000 = 10.5A√3 . U线cos √3×220×0.75 286查表选用相线截面BV1.5mm2,允许载流量24A,导线截面选用1.5mm2。
其它照明碘钨灯1KW 20 盏I线= K . ∑P= 1×1000 = 1000 = 3.5A√3 . U线cos √3×220×0.75 286查表选用相线截面BV1.5mm2,允许载流量24A,导线截面选用1.5mm2。
二、接地保护系统1、本工程施工现场比较宽广，用电设备较多，用电量大，采用TN-S三相五线接地保护。
2、N – S三相五线接地保护架设要求保护地线严禁通过任何开关或熔断器。
保护地线作为接地保护的专用线，必须独用，不能他用，电缆要用五芯电缆。
保护地线除了从工作接地线（变压器）或总配电箱电源侧地线引出外，在任何地方不得与工作地线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。
保护地线的截面积应不小于工作地线的截面积，同时必须满足机械强度的要求。
保护地线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。
重复接地必须在保护地线上。
工作地线不能加重复接地（因工作地线加了重复接地，漏电保护器就无法使用）。
保护地线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。
三、安全枝术措施1、临时用电安全防护(1)加强用电管理,安排专职电工值班,并配带标志,建立对现场线路、设施定期和不定期检查,配电线路按有关规定架设整齐,室内、室外线路均与施工机具、车辆及行人保持最小安全距离,否则采取可靠的防护措施。
配电系统采取分设配电，各类配电箱、开关箱的安装和内部设置符合有关规定，各类配电开关箱外壳完整、牢固、防雨、防尘，箱体涂安全色，统一编号。
配电线路维修时应挂接地线，停送电应由专人负责。
开关中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S。
总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S。
(2)照明与动力分开，做到夜间工作有足够的照明，当动力出现故障，照明还亮，防止夜间施工人员坠落。
对夜间影响飞机或车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设置在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。
(3)照明系统中的每一单相回路上,灯具和插座数量不超过25个,并严禁使用花线交替线作为照明与插座的电源。
对混凝土搅拌机，钢筋加工机械，木工机械等设备进行清理，检查，维修时，必须首先将其开关箱分闸断电，呈可见电源分断点，并关门上锁。
(4)照明器具和器材的质量均符合有关标准范围的规定，不使用绝缘老化或破损的器具和器材。
2、安全用电制度(1)施工现场内不准架设裸导线，动力、照明线路必须架设在木横担和绝缘子上，其垂直距离不小于6米。
电缆直接埋地敷设的深度不应小于0.7米，埋地电缆路径应设方位标志。
(2)配电线路应规整，相序清楚，绑扎牢固，线路穿墙、板应有保护管,严禁线路沿架管敷设。
(3)所有电器设备应采用保护接零，保护接零的重复接地,接地电阻应小于10欧，保护接零应使用多股铜线，严禁使用单股铝线，工作零线不得与保护零线混接在一起，保护零线上禁止加设开关和熔断保险。
(4)凡三个及三个以上的回路配电箱盘应装总开关，每个插座前应加装熔断保险，三相胶盖闸刀开关只能作断路开关使用，一般应装设漏电保安器进行总保护。
(5)每个二级配电箱需要有漏电保护器或熔断保险装置。
(6)施工现场的照明线路应使用绝缘子木横担固定。
不准直接敷设在架管上，灯具应固定在不低于现场工作台2.5米以上并装设专用开关控制。
(7)施工现场内使用的手持电动工具均严禁使用花线交替线,应采用橡胶软电缆。
(8)从事施工现场临时用电的操作人员必须经专门培圳持证上岗，并应穿戴好必须的防护用品，安全帽、绝缘鞋、绝缘手套、绝缘工具方能上岗。
(9)全面实施“三相五线线制”、“一机一闸一漏一箱”、“三级配电二级漏电保护”。
配电箱必须防雨防潮、防止触电事故的发生。
3、配电箱和开关(1)配电系统设置室外总配电箱和分配箱，实行分级配电(一般为三级配电、两级保护)。
配电箱、开关箱根据电力平面布置图，设置在干燥通风坊场所。
统一采用1.5mm厚以上铁皮制作的标准箱。
(2)开关箱与其控制的固定式用电设备的水平距离一般不超过3米，箱低与地面垂直距离控制在1.3～1.5米内，移动式开关箱的下低与地面垂直距离在0.6～1.5米内，并装设端正、牢固且有防尘、防雨措施。
