最新475手操器与3051调试
HART475手操器教程
第一部分使用说明HART手操器:HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是一种用于现场智能仪表和控制室设备之间的通信协议。
使用它几乎可用来完成所有的现场仪表检修调试工作，包括故障诊断，日常检修，开车调试，校准等。
你是怎样用HART475配置压力变送器的？先看看以下步骤总结的吧：1.开机，将手操器与仪表连接，选择HART2.通讯成功以后，选择Online（在线）当出现以下文字时，不要慌张，点YES就行3.具体操作，以川仪（EJA）为例。
改量程改位号、改单位回路测试（打点）调零点PS：在更改完数据后要选“SEND”发送给变送器HART475图形图像都说明了啥现场通讯器屏幕布局常用按钮使用下列按钮，可修改窗口上曲线图和图表的（以艾默生HART475为例）平移，触击按钮，选择图表或曲线图中的一点，拖动此点在窗口中反复地移动。
区域缩放，触击按钮，然后触击并拖动图表中的一点来创建放大的方框。
当您从窗口释放触笔后，图表将放大并适应此区域。
此控件仅可用于条形图表和曲线图。
放大，触击此按钮，从图表中心以固定比率放大。
再次触击，重复此操作。
缩小，触击此按钮，从图表中心以固定比率缩小。
再次触击，重复此操作。
重置，触击按钮，将图表或曲线图返回至原始主屏幕，取消您执行的任何平移或缩放操作。
下拉列表，触击此菜单，在不同的变量中选择，在图表上或曲线图的不同波形中高亮显示。
图形选项图像图像是设备的全屏幕照片。
图像可包含标识和多种图形，如容器。
要查看图像，选择菜单中的图像或绘图标签。
显示全屏幕图像。
要返回菜单视图，按任何键或触击触摸屏。
一些图像具有链接，可以运行方法或查看附加菜单。
如果图像具有链接，将在菜单中的图像或绘图标记旁出现箭头。
当打开图像后，使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。
如果链接未与图像关联，按任意键返回菜单。
HART475手操器说明书(彩屏款)
目录第一节简介2第二节基本使用2安装电池组2启动和关闭2启动通信器3关闭3基本性能和功能3键区的使用4第三节电气连接方式5建立HART回路连接5查看在线菜单7第一节简介本仪表适合HART协议的智能变送器以及各类HART标准协议的流量仪表的通信操作，与HART275、HART375、HART475兼容，可通信1151,3051,EJA，ABB及其他HART协议的进口仪表，完全兼容国产的各种智能压力变送器以及带有HART协议的智能流量仪表。
第二节基本使用安装电池组1.将现场通信器正面朝下放在平稳的表面上。
2.按住电池后盖开关，将其推向■的一边打开后盖开关，将后盖揭开装进电池，当电池装好后再将后盖开关推向■的一边锁上开关。
（注意在揭开后盖时从缝隙处轻轻揭开，以免损坏后盖）启动和关闭该通信器使用5节5号干电池，使用前请确保：1.该通信器没有损坏2.电池组已安装好3.所有螺丝没有松动4.将通信器连接到回路，参见第三节：建立HART回路连接启动通信器按住开/关键，直到液晶屏点亮，表明装置已经工作。
开/关键位置可参见图2-1。
在启动期间，通信器将自动轮询检测HART回路设备，如果连接正常将显示被连接设备工位号及进入主菜单，您可以进行以下选择：关闭按住“开关”键半秒钟以上，松开按键，关机完成。
键区的使用开关键箭头导航键四个箭头导航键可便于您在菜单栏中移动，选择，进入或退出。
按右箭头导航键（）可进入下一级菜单（同Enter 键），在操作界面为“确认”键功能或数据发送功能，对应屏幕显示右侧字符所表示的功能。
按左箭头导航键（口）可返回上一级菜单，在操作界面为“返回”或“取消”键功能，对应屏幕显示左侧字符所表示的功能。
在输入界面基本性能和功能HART 现场通讯接口液晶显示屏字母数字键区图2-1通讯器示意图① Power）用于现场通信器的启动或关闭。
JKL斗STLL开关键四个方向导航键所DawirrtdnlG4lfl r液晶背光B-^rtWFFDK时按下键为删除功能。
475通讯器调整罗斯蒙特压力变送器量程步骤
475通讯器调整罗斯蒙特压力变送器量程步骤一、工作零点的设置方式1、开机上线进入连线状态(如下图)：2、选择你所要调整的设备，双击（或按“＞”）进入设备菜单(如下图)：3、选择资源块（TRD1_0274）双击（或按“＞”）进入设备菜单(如下图)：3、双击或用“∧∨”键选择Methods(方法)按“＞”进入(如下图)：4、选择Zero trim（零位整定）双击（或按“＞”）进入设备菜单(如下图)：在接下来的界面中无需修改任何参数，一直点击弹出界面的NEXT 直至调整完成，然后推出。
变送器工作零位效验完成。
二、量程调整步骤：1、同样开机连线，选择需要修改量程的设备然后进入该设备的AI模块（如下图）：双击或用“∧∨”键选择PT32203_H1 AI按“＞”进入(如下图)：2、选择双击或用“＞”进入(如下图)：3、选择输出量程上限双击或用“＞”进入(如下图)：4、选中输入对话框然后输入你需要重新设定的数值后点击后返回到上层界面(如下图)：此时可见先前的150KPa 改为了100KPa，但前面有一个*号，这是因为修改后的值尚未上传的缘故，此时在FF总线设备中上不能直接点击上传按键来改变量程值，还需要将设备AI模块暂时关闭点击界面中进入模块开/关选择界面(如下图)：5、将中原有√选项去除，然后√选OOS选好后点击键返回上层菜单(如下图)：然后这时再点击上传修改后数值，此时可见数值已上传，前面*号已没有(如下图)此时修改步骤仍未完成，还需将AI模块改回至AUTO状态。
点击进入下图界面此时执行和上次相反的选择，√AUTO；然后去除OOS√选，完成后按键返回上层界面。
此时调整完成。
离线推出，结束量程调整工作。
HART475国产手操器中文说明书

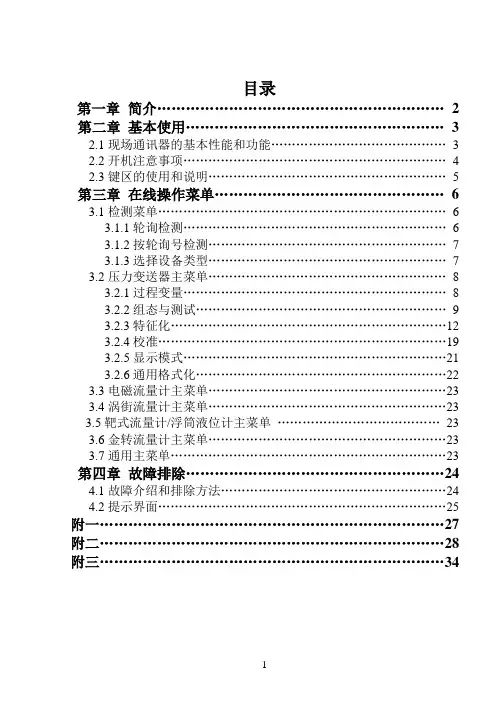

目录第一章简介 (2)第二章基本使用 (3)2.1现场通讯器的基本性能和功能 (3)2.2开机注意事项 (4)2.3键区的使用和说明 (5)第三章在线操作菜单 (6)3.1检测菜单 (6)3.1.1轮询检测 (6)3.1.2按轮询号检测 (7)3.1.3选择设备类型 (7)3.2压力变送器主菜单 (8)3.2.1过程变量 (8)3.2.2组态与测试 (9)3.2.3特征化 (12)3.2.4校准 (19)3.2.5显示模式 (21)3.2.6通用格式化 (22)3.3电磁流量计主菜单 (23)3.4涡街流量计主菜单 (23)3.5靶式流量计/浮筒液位计主菜单 (23)3.6金转流量计主菜单 (23)3.7通用主菜单 (23)第四章故障排除 (24)4.1故障介绍和排除方法 (24)4.2提示界面 (25)附一 (27)附二 (28)附三 (34)第一章简介感谢您使用HART现场通讯器，本通讯器适合HART协议智能变送器的通讯操作，与HART275、HART375、HART475兼容，具有极好的兼容性，可通讯1151，3051，EJA,ABB及流量方面的HART协议的进口仪表。
完全兼容国产的各种智能变送器。
该手册介绍了现场通讯器基本的使用、连接和操作方面的内容以及故障的排除和在使用过程中应该注意的事项。
在使用HART现场通讯器之前，请阅读该该操作手册，为了更好发挥该产品的最佳性能，在使用或维修本产品之前，请深入掌握相应的内容。
如若设备需要维修，请联系我们公司。
我们将竭尽所能为您服务。
该设备配备：手操器一台电池一块包一个充电器一部通讯线缆一条操作手册一本250欧姆电阻一支第二章 基本使用2.1 现场通讯器的基本性能和功能现场通讯器示图开/关键数字字母按键区显示区PV 键左中右选择键四个导航键 确认键 充电器接口通讯电缆电池显示2.2开机注意事项在开机前，请确保以下几点：·该现场通讯器没有物理机械损坏 ·电池已充满电。
3051变送器校验375手操器调整方法
3051变送器校验375手操器调整方法，连接变送器按下图连接3051变送器和375手操器，后必须按先零位后满度方法校验接线图250欧标唯热电阻变送器零位调整二3051变送器零位校验松开变送器进压接头，让变送器处于通大气状态变送器零位不准时按以下步骤调整：1.进入375主界面2.按(I.Device setup)进入3.按(4.Detailed setup)进入、4.按(1.Sensors)进入5.按(〔.Pressure sensoi)进入6.按(2.Sensor service)进入7.按(1.Se nsor trim)进入8.按(1。
Zero trim )进入清零程序，按确认和ok9.调整完毕后按(HOME )回主菜单此步骤完成后变送器输出肯定为4mA (即主界面AO显示为4mA)。
若此时375显示变送器输出压力为0MPa (即主界面PV显示为0MPa)，则零位调整完毕。
如果375显示变送器输出压力不为0MPa (即主界面PV显示不为0MPa)则进入下步，1.按(I.Device setup)进入2.按(4.Detailed setup)进入、3.按(1.Sensors)进入4.按(1.Pressure sen SOI)进入5.按(2.Sensor service)进入6.按(1.Se nsor trim)进入7.按(2。
Lower senor trim )进入8.设定为0MPa9.按确认，调整完毕后按(HOME )回主菜单此时变送器零位调整完毕二3051变送器满度校验如果3051变送器加压到量程上限显示输出不为20 mA (即主界面AO显示不为20mA )则保持住满量程压力后按以下步骤调整1.按(I.Device setup)进入2.按(4.Detailed setup)进入、3.按(1.Sensors)进入4.按(1.Pressure sensoi)进入5.按(2.Sensor service)进入6.按(1.Se nsor trim)进入7.按(3。
3051压力变送器校验步骤

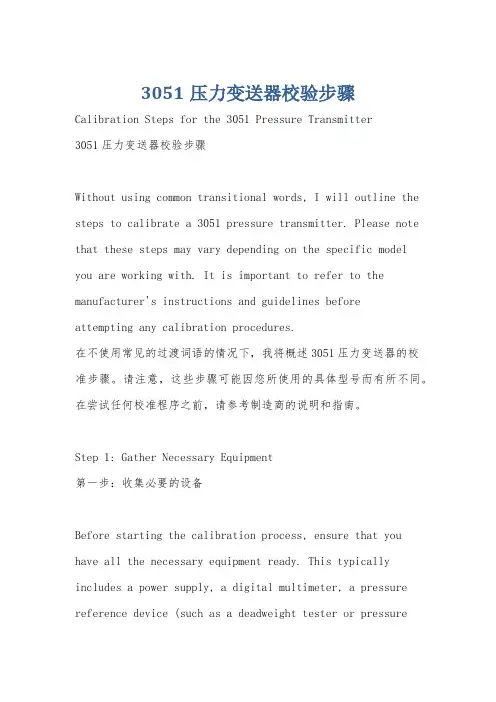

3051压力变送器校验步骤Calibration Steps for the 3051 Pressure Transmitter3051压力变送器校验步骤Without using common transitional words, I will outline the steps to calibrate a 3051 pressure transmitter. Please note that these steps may vary depending on the specific model you are working with. It is important to refer to the manufacturer's instructions and guidelines beforeattempting any calibration procedures.在不使用常见的过渡词语的情况下，我将概述3051压力变送器的校准步骤。
请注意，这些步骤可能因您所使用的具体型号而有所不同。
在尝试任何校准程序之前，请参考制造商的说明和指南。
Step 1: Gather Necessary Equipment第一步：收集必要的设备Before starting the calibration process, ensure that you have all the necessary equipment ready. This typically includes a power supply, a digital multimeter, a pressure reference device (such as a deadweight tester or pressurecalibrator), appropriate cables and connectors, and any required calibration software.在开始校准过程之前，请确保您已准备好所有必要的设备。
hart475手操器调试EJA变送器步骤
HART475手操器进行变送器调试一、准备工具 1.475手操器 2.变送器 3.DC24V供电电源， 4.250欧电阻。
二、用24V电源与变送器供电连接后并串行电阻后。
把手操器的两个挂勾，分别挂与电阻前后。
连接如下图：（1）、直接连接到HART设备：（2）、加250欧姆电阻连接：（一）、HART使用启动：按住键盘上的电源键，直至该键上的绿色指示灯闪烁（约两秒）。
待机：按电源键，在电源对话框中，点“待机”然后点“确定”或按ENTER键。
进入待机时，电源键上的绿色指示灯会缓慢闪烁。
要离开待机，按电源键。
关机：按电源键。
在电源开关对话框中，点“关机”然后点“确定”或按ENTER 键同时按背光键和功能键直至显示屏关闭，也可关闭475.此种关机是通过硬件完成关机（类似于移除电源）。
屏幕锁死且不响应时用。
启动HART应用程序：1、按住电源键，直至该键上绿色指示灯闪烁，打开475现场通讯器。
2、点击现场通讯器的主菜单。
如果在线的HART设备与475已连接，则会自动显示HART应用程序在线菜单，475正与在线HART设备通讯连接。
475正与在线HART设备通讯。
3、如果没连设备，则几秒后显示HART应用程序主菜单要返回现场通讯器主菜单，按下键盘上的向左键或点窗口上的后退箭头。
出现是否退出HART应用程序提示时，选择是。
（二）、变送器结构及设置：组成结构：参数设置：位号：1、Device setup>2、Basic setup>1、Tag按下ＥＮＴＥＲ键，在ＨＡＲＴ智能终端中输入的数据将被确认。
然后按ＳＥＮＤ(Ｆ２)，数据被发送至变送器。
注意，若不按下ＳＥＮＤ(Ｆ２)键，将不会更改变送器的设置。
另外，用ＨＡＲＴ智能终端设定的全部数据在电源关闭之前都存储在存储器内，故可一次将所有数据发送至变送器中。
单位：1、Device setup >2、Basic setup> 2、Unit量程：Keypad input（键盘输入）改变下限值、上限值将自己变更，量程保持不变。
475手操器与3051调试
475手操器的操作
3051变送器故障检修表: 1、变送器毫安读数为零 ：
检验信号端子是否接通电源
检查电源线的极性是否接反
检验端子电压是否处于 10.5 至 42.4 V dc 之间
精品课件
32
475手操器的操作
3051变送器故障检修表: 2、变送器不能用 HART 通讯 ：
检验输出是否在 4 和 20 mA 之间 检查回路电阻，最小为 250 欧姆 。
5 零点调整：Zero
6 表头显示选项： %&KPa
精品课件
5
475手操器的操作
精品课件
6
475手操器的操作
475手操器操作注意事项：
连接：变送器与HART475的连接，既可在变送
器接线盒里用HART475挂钩连接，也可通过终端端
子板传输线连接。
回路负载极限 ：
最大回路电阻由外部电源供电电压决定，关系如
精品课件
13
3051变送器设置
精品课件
14
475手操器的操作
参数设置： （2）单位设置（ Pressure Units ） 例： Pressure Units （压力单位） 设
置为kpa
精品课件
15
3051变送器设置
精品课件
16
接上页
3051变送器设置
精品课件
17
475手操器的操作
参数设置： （3）阻尼设置（ Damping ） 例：Damping（阻尼）设置为2秒
精品课件
10
475手操器的操作
设置跳线:
带有可选液晶显示器的 3051 型
未安装安全跳线 = 无写保护功能 未安装报警跳线 = 高报警
