九年级物理全册 15.2 电流和电路习题精选 (新版)新人教版
《15.2 电流和电路》
课前预习
1.电荷的形成电流。
把定向移动的方向规定为电流的方向。
2.把、、等用导线连接起来组成的电流的路径叫电路。
用符号表示电流连接的图叫。
3.只有电路接通时，电路中才有电流，接通的电路叫；如果电路没有闭合，或者导线没有连接好，电路在某处断开，这种状态叫做；不经用电器而直接用导线将电源两极连接起来叫做。
4.电路中能产生持续电流的条件是、。
5.当电路闭合时，在电源外部，电流的方向是从电源的出发，经过流向。
随堂练习
1. 物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在作战时被用来破坏敌方的供电设施。
这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是__________(填“导体”或“绝缘体”)；飘落到供电设备上会造成__________ (填“断路”或“短路”)从而使供电系统瘫痪。
2. 如图所示，开关S的作用是（）
A.控制整个电路
B.只控制灯L1
C.只控制灯L2
D.控制L1和L2
3. 如图所示的电路图中，开关S同时控制电灯和电铃的是（）
4. 如图所示，在开关和小灯泡之间连着两个金属夹A和B，在
金属夹之间分别接入硬币、铅笔芯、大头针和橡皮，其中不能
使灯泡发光的是（）
A.硬币
B.铅笔芯
C.大头针
D.橡皮
5. 如图所示的电路中，各元件都完好，但闭合S1、S2后，
只有L2发光，故障可能是（）
A.干路部分电线断了
B.L1被短路了
C.S1被短路了
D.L1与灯座接触不良
达标练习
6. 1.如图所示，电灯发光的条件是（）
A.S1和S2都闭合
B.S1断开，S2闭合
C.S1闭合，S2断开
D.S1和S2都断开
7. 如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）
A.甲、丙
B.甲、丁
C.乙、丁
D.丙、丁
8. 如图所示的实物电路图中，可以使小灯泡发光的正确电路是（）
9. 如图所示的电路中，当开关闭合时，小灯泡能发光的是（）
10. 在连接电路的过程中，下列措施中必要的是（）
A.开关应接在靠近电源正极的地方
B.一定要从电源的正极出发，逐个顺次连接元件
C.一定要从电源的负极出发，逐个顺次连接元件
D.连接过程中开关应断开
11. 图中的四个电路图中，与实物图对应的是（）
12. 如图所示，当开关S1和S2断开时，电路处于_______
状态；当S1闭合S2断开时，电路处于_______状态；当开
关S1和S2都闭合时，电路处于_______状态。
13.你见过不用钥匙就可以打开房门的奇事吗！我就亲身地
实践过．我在宾馆的客房中就是不用钥匙而是用房卡开门的，如图所示．其原理其实就是房卡的作用相当于一个________接在干路上，控制电路中电流的通断．听宾馆的人员说，使用房卡也有其利与弊．一日就有一房客把断开开关的台灯插头插入插座时，房间里其他电灯全部熄灭，保险丝熔断的现象，思考其故障原因就是________．
14. 请你在右图每个方框中画上一个电路元件
符号，使其成为一个正确的电路图。
15. 如图所示，用导线将这些电路元件连接起来组成电
路，并画出电路图。
16. 如图甲那样连好电路，闭合开关，观察小灯泡的发光情况，发现小灯泡不发光。
说明：______________________________________________________________________。
给玻璃珠加热，如图乙所示，当玻璃加热到红炽状态时发现小灯泡发光，说明：______________________________________________________________________。
综合上面观察到的现象你能得到的结论是________________________________________。
第2节电流和电路
随堂练习 1.导体短路 2.C 3.C 4.D 5.D
达标练习 6.C 7.B 8.C 9.A 10.D 11.C 12.短路通路短路13.开关插头处短路 14. 15.略
16. 玻璃珠不容易导电，是绝缘体。
红炽状态的玻璃珠是导体。
当条件改变时，绝缘体也可以变成导体。
人教版九年级物理全册：15.2“电流和电路”综合检测练习题
人教版九年级物理全册：15.2“电流和电路”综合检测练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于电的认识，错误的是（）A．电源是提供电压的装置，电压是形成电流的原因B．烧坏保险丝说明电路中肯定发生了短路C．串联电路的开关控制整个电路的通断D．用电器能将电源提供的电能转换成我们所需要的能2 . 为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是A．一个中学生站立时对地面的压强约1.6×104Pa B．节能灯的电流约为2AC．正常人的步行速度约4m/s D．洗澡水的温度约60℃3 . 下列电路连接注意事项中，叙述错误的是A．连接过程中开关必须断开B．电池两极的导线不能直接相连C．接在接线柱上的导线应顺时旋紧D．开关应该与被控制电路元件并联4 . 如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的三个LED灯工作时互不影响，应将它们串联C．榔头的前端做得很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属5 . 在如图所示的四个电路中,开关能够控制两个灯泡且两个灯泡又是并联的是A．B．C．D．6 . 下列对长度和时间的估算中，最接近实际的是A．一位中学生的身高约为1.60mB．一支新2B铅笔的长度约为20mmC．男子1000m跑成绩为5hD．女子800m成绩为40s7 . 下列关于静电知识说法正确的是（）A．摩擦起电是创造了电荷B．与头发摩擦过的塑料梳子可以吸引碎纸屑C．与丝绸摩擦过的玻璃棒因获得正电荷而带正电D．验电器是利用异种电荷相互排斥的原理制成的8 . 如图所示的电路，电源电压保持不变，R为定值电阻。
下列说法正确的是A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，R的功率变大C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小9 . 分析如图所示的实物连接电路，下列说法中正确的是（）A．L1、L2是串联B．L1、L3是串联C．L1、L2、 L3是串联D．L1、L2 、 L3是并联10 . 下列物体不能产生磁场的是（）A．地球B．指南针C．木棒D．通电导体11 . 与实物电路对应的电路图是（）A．B．C．D．12 . 在下面四幅图中，图文相符的是（）A．B．D．C．13 . 学习了电流和电压的知识后，下列关于电压和电流关系的说法中，正确的是（）A．电路两端的电压和电流是同时存在，同时消失的B．电路两端有电压，则电路中一定有电流C．电路中有电流，则电路两端一定有电压D．以上说法都错误14 . 如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是A．0.8A B．0.16A C．0.52A D．1.28A二、填空题15 . 如图所示，把两种不同的金属片A、B插入柠檬，制成“水果电池”，与电压表连接在一起．水果电池是把_______能转化为_______能的装置．16 . 如图所示是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的工件上,喷出后的涂料之所以会更分散的原因是_____，金属支架中会形成瞬时电流,其电流方向是_______(填“向上”或“向下")；现场的工人能闻到涂料的味道是因为发生了__________现象。
精品练习(附答案)《15.2电流和电路作业设计人教版物理九年级全一册
C． D．
意图：了解家庭电路的连接形式。
2.如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ C ）
A．小灯泡L1断路
B．小灯泡L2断路
C．开关S断路
D．小灯泡L2短路
意图：会对电路进行故障分析。
3.楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。
如图所示：
意图：学会按要求设计简单电路。
A．手机在待机时电池消耗电能，在充电时电池提供电能
B．手机在待机时电池提供电能，在充电时电池消耗电能
C．手机在待机时电池是电源，在充电时电池是用电器
D．手机在待机时电池是用电器，在充电时电池是电源
意图：认识电源和用电器。
拓展性
作业
（选做）
1.用导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡发光的是( B )
2.在图以下电路中，电路正确而且有电流通过的是（ C ）
意图：会连接基本电路。
3.下列说法中正确的是（ A ）
A.正、负电荷的定向移动都能形成电流
B.绝缘体不容易导电的原因是因为绝缘体内缺少电子
C.正电荷移动的方向为电流的方向
D.只要电荷移动，就可以形成电流
意图：了解电路的形成及方向。
4.（双选）手机电池是可重复使用的电池，它能被充电和放电成千上万次，下列关于手机电池的说法中正确的是（B C）
精品练习(附答案)《15.2电流和电路同步练习》(新)人教版物理九年级全一册
人教版九年级全一册 15.2 电流和电路同步练习一、单选题1．如图所示的四个电路中，错误的是（）A．只有图甲B．只有图甲、图乙C．只有图甲、图乙和图丙D．四个图都是错误的2．在干燥的冬季人身上容易起静电，当接触金属门把手时容易被“电”一下。
手持金属钥匙的一端，让另一端去接触金属门把手可以起到放电的效果，有效避免“电击”。
针对以上现象，下列说法正确的是（）A．人体带电是通过摩擦的方式创造了电荷B．利用验电器可以检测人体带的是正电还是负电C．若人体带的是负电，接触金属门把手的瞬间电流方向是从门把手流向人体D．尽量避免穿化纤类衣物可减少静电，因为化纤衣物是导体3．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。
则下列说法正确的是（）A．橙子是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极4．如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒与验电器A 的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．丝绸摩擦过的玻璃棒带负电B．验电器金属箔片张开，说明金属箔片带了异种电荷C．用金属棒把A和B连接起来后，自由电子从A定向移动到BD．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端5．下列材料中，通常情况下属于绝缘体的是（）A．盐水B．钢铁C．橡胶D．大地6．物理学习过程中常常需要将实物图连接情况画成电路图，下列电路中与实物相对应的是（）A．B．C．D．7．某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的（）A．电源B．开关C．导线D．用电器8．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。
再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．毛皮摩擦橡胶棒的过程中，电子是由橡胶棒转移到毛皮D．当C棒接触两验电器的金属球时，产生的电流方向为B到A9．下列说法正确的是（）A．金属导体中自由电子定向移动的方向与电流方向相同B．小明同学在校运动会上跳远时要助跑，助跑是为了增大自己的惯性C．有人不小心让西瓜滑落掉到地面上摔碎了，地面没有受损，是因为碰撞时地面没有受到弹力的作用D．运动员跑步时穿上有鞋钉的鞋是为了增加鞋底与地面的摩擦力10．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。

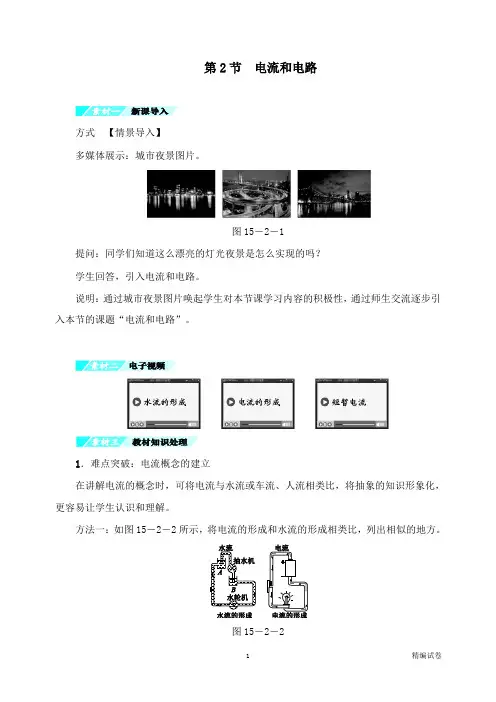

【物理试卷】九年级物理全册第15章第2节电流和电路习题新版新人教版.doc
第2节电流和电路方式【情景导入】多媒体展示：城市夜景图片。
图15－2－1提问：同学们知道这么漂亮的灯光夜景是怎么实现的吗？学生回答，引入电流和电路。
说明：通过城市夜景图片唤起学生对本节课学习内容的积极性，通过师生交流逐步引入本节的课题“电流和电路”。
1．难点突破：电流概念的建立在讲解电流的概念时，可将电流与水流或车流、人流相类比，将抽象的知识形象化，更容易让学生认识和理解。
方法一：如图15－2－2所示，将电流的形成和水流的形成相类比，列出相似的地方。
图15－2－2①水轮机转动是有水流经过了水轮机——电灯发光是有电流通过了灯泡；②水的定向流动形成水流——电荷的定向移动形成电流。
方法二：如图15－2－3所示，将电流与车流、人流相类比。
图15－2－32．类比法之详解类比法：类比就是通过比较两个事物的某些相似或相同之处，用熟悉的事物来认识不熟悉的事物。
例如，电流与水流相似，本节中为了研究电流，就把对水流的一些认识转移到电流上，这种方法就叫类比法。
类比法是进行科学研究的重要方法。
本节中电流可与水流有诸多的类比。
例如，水流是水的流动，电流是电荷的流动；水从水位高的地方流向水位低的地方，电流从电位高的地方流向电位低的地方；水位高低之差叫水位差或水压，电位高低之差叫电位差或电压；水压是水定向流动的原因，电压是使自由电荷发生定向移动的原因，因此电压就相当于水位差或水压。
这样，在认识水流的基础上去认识电流，就比较容易理解了。
(注：电压在以后才会讲到，这里只是讲解方法。
)[考点小说] 电流和电路是电学板块的起始篇、入门篇，了解电路的组成、知道电流方向的规定、能对电路的状态进行判断分析，并且能够熟练连接电路、画出对应的电路图或根据电路图正确连接实物图等都是中考涉及的高频考点，常以作图题、选择题、填空题等形式呈现。
电路图和实物图的互化[源起教材P39]用符号表示电路连接的图，叫做电路图。
电路图是对实际电路的有效抽象。
有了元件的符号，我们就可以用它来方便地替代实物电路了(图15.2－6)。
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图为酒店房间的取电装置，房卡插入后，整个房间才“通电”，房卡相当于电路的（）A．电源B．总开关C．用电器D．电表2．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法不正确的是()A．用丝绸摩擦过的玻璃棒带正电B．验电器金属籍片张开，说明金属箔片带了同种电荷C．用金属棒把A和B连接起来后，验电器B带负电D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端3．在国际单位制中，时间的基本单位是（）A．m B．s C．A D．kg4．关于电流下列说法中，正确的是A．电荷的移动形成电流，通过导体的电荷越多，电流越大B．只有正电荷的定向移动才能形成电流C．电流方向就是电荷定向移动的方向D．用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，产生的瞬间电流的方向是从玻璃棒到金属球5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器B的金属箔能够张开是因为带上了异种电荷B．正电荷由B转移到AC．金属杆中的电流方向是由B到AD．金属杆中的电流方向是由A到B6．石烯是目前世上最薄、最坚硬的纳米材料，它具有着高熔点、良好导电性和导热性等特点，而且它几乎是完全透明的。
如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。
石墨烯材料不适合做下列哪种物体（）A．保温杯B．输电线C．防弹衣D．触摸屏7．电路中形成电流的条件是A．电路中有电源B．电路中有电源和用电器C．电路中有电源并形成通路D．导体中有自由电子8．下列说法中，正确的是（）A．电荷的移动形成电流B．将两只相同的气球在头发上摩擦后，两气球会带同种电荷相互排斥C．用丝绸摩擦过的玻璃棒带负电D．毛皮和橡胶棒摩擦的过程中创造了电子9．下列说法不正确的是（）A．电荷的定向移动就形成了电流B．绝对不导电的物体是绝缘体C．当直流电源对用电器供电时，电流的方向是从电源的正极经用电器流向电源的负极D．摩擦起电的实质是电子的转移10．在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收录机、开关D．电源插座、电线、空调器二、填空题11．（1）如图1甲所示，图甲中木块的长度为cm，天平平衡时，放在天平右盘中的砝码和游码的位置如图1乙所示g；图1丙中的体温计示数是℃。
人教版九年级物理全一册《15.2电流和电路》同步测试-带答案
人教版九年级物理全一册《15.2电流和电路》同步测试-带答案一、单选题1．关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源2．验电器A、B原本均不带电，如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列说法中错误的是（）A．连接的瞬间，金属棒中电子的定向移动方向是由A到BB．连接的瞬间，金属棒中瞬间电流的方向是由A到BC．丝绸摩擦玻璃棒的过程中，电子由玻璃棒转移到丝绸D．验电器的原理是同种电荷相互排斥3．关于电路中有持续电流的条件，下列说法正确的是（）A．电路中有电流就有持续电流B．电路中有电压就有持续电流C．电路中有足够的电子，电路中就有持续电流D．闭合电路中必须有电源，电路中才有持续电流4．小明学习了静电有关的知识后，发明了“礼花器”。
如图所示将一个圆盘放在一个塑料瓶上，在盘中放入彩色的碎纸屑。
当一个高压静电棒去接触圆盘边缘时，彩色的纸屑像礼花一样向上散开。
以下分析不正确的是（）A．圆盘一定是导体B．纸屑向上散开，是因为纸屑和圆盘带有同种电荷相互排斥C．若静电棒带正电，当它接触圆盘时负电荷发生移动，电流方向从静电棒到圆盘D．塑料瓶是绝缘体，因为里面几乎没有电荷5．如图是一个实物图，请选出对应的电路图（）A．B．C．D．6．关于电流和电源，下列说法中正确的是（）A．电路中只要有电源，就一定产生电流B．金属导体中自由电子的移动一定能形成电流C．电流的方向总是从电源正极流向负极D．在电源外部电流总是从电源正极流向负极7．在电学实验中，必须做到的是（）①在接线的过程中，开关是断开的；②接线时应从电源正极开始，开关靠近电源正极的一端；③闭合开关前，滑动变阻器滑片应放在阻值最大处；④若把电流表、电压表连在电路中，应选用最大的量程；⑤不准用导线将电源的两极直接连接起来．A．①②③④⑤B．①③④⑤C．①②④⑤D．①③⑤8．如图所示，两个相同的验电器A和B，其中A带正电，B不带电。
九年级物理全册 15.2 电流和电路课后习题 (新版)新人教版
第2节 电流和电路知能演练提升能力提升1.下列各个图中,正确的电路是()2.某用电常识书中列出了白炽灯的常见故障与检修方法,如下表所述,造成此“灯泡不亮”故障的共同原因是电路中出现了( )A .短路B .通路C .断路D .支路3.如图所示,A 、B 是两个完全相同的金属球,都放在绝缘支架上。
A 带大量负电荷,B 带大量正电荷,用铜导线C 连接两球,则( )A.电子从B 流向A ,电流方向从A 到BB.电子从A 流向B ,电流方向从B 到AC.正电荷从B 流向A ,电流方向从A 到BD.正电荷从A 流向B ,电流方向从B 到A4.如图所示的电路,闭合开关S,灯泡L 1、L 2都发光。
现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )A.a 和bB.c 和dC.e 和fD.g 和h5. 某实验小组用两个相同的小灯泡连接成如图所示的串联电路,当开关闭合后发现,甲、乙两灯都不亮,为了找到故障原因,小张用一根导线来检查。
当导线与A 、B 两点连接时,甲灯不亮、乙灯亮;当导线与B 、C 两点连接时,两灯都不亮。
由此推测故障是( )A.A、B两点间存在短路B.A、B两点间存在断路C.B、C两点间存在短路D.B、C两点间存在断路6.如图所示,当开关S1、S2断开时,电路是;当S1闭合、S2断开时,电路是;当S1、S2都闭合时,电路是。
(均选填“通路”“断路”或“短路”)7.小明家安装了下图所示的门铃,请你画出这个门铃电路的电路图。
(电铃符号用“”表示)8.(2017·贵州黔西南中考)请将如图所示的元件连接成电路,使两灯并联,开关同时控制两灯,要求最多只能用五根导线。
★9.野营时,小红带的手电筒不发光了,请你帮助她找出原因。
(1)请根据图甲所示手电筒的结构示意图,将图乙电路图补画完整。
(2)写出手电筒不发光的三种可能原因。
①;②;③。
探究创新★10.如图所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。
九年级物理全册第十五章第2节电流和电路练习新人教版(2021年整理)
九年级物理全册第十五章第2节电流和电路同步练习（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十五章第2节电流和电路同步练习（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十五章第2节电流和电路同步练习（新版）新人教版的全部内容。
第2节电流和电路同步练习一、选择题:（每题3分，共45分）1。
如图所示，使灯L发光，并使自由电子自左向右通过灯泡则（）A．a接电源负极，b接电源正极，S断开B．a接电源正极，b接电源负极，S闭合C．a接电源负极，b接电源正极，S闭合D．a接电源正极,b接电源负极,S断开2。
(2018•达州）如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上,瞬时电流方向a→bC．b上的一些原子核转移到a上，瞬时电流方向b→aD．a上的一些原子核转移到b上，瞬时电流方向a→b3.将塑料包装带撕成细丝后,上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成下图的各种情形，其中无法完成的是 ( ）A。
B。
C. D。
4。
现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是 ( ）【答案】B5。
在如图所示的电路中，正确的说法是 ( ）A．闭合S1，断开S2，L1发光,L2不发光B．闭合S1、S2，L1、L2都发光C．S1、S2都断开,L1、L2都不发光D．闭合S2，断开S1，L1、L2都发光6。
人教版九年级物理全一册《15.2电流和电路》同步练习题(附答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．杭州亚运会期间公园里的椅子上有一块太阳能面板，它能用来给手机充电，则太阳能充电器工作过程中能量转化是（）A．太阳能转化电能B．太阳能转化内能C．电能转化太阳能D．太阳能转化化学能2．下列说法中正确的是（）A．电荷的移动形成电流B．规定正电荷定向移动的方向为电流方向C．金属导体中自由电子移动的方向与电流方向相同D．负电荷定向移动的方向规定为电流的方向3．下列关于电路图的说法正确的是()A．含有电源的符号的图就是电路图B．用开关和电源连接的图是电路图C．含有用电器的图是电路图D．用电路元件符号表示电路元件实物连接的图,叫做电路图4．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量约为10-7库仑，然后立即将该橡胶棒接触验电器的金属球，金属箔片张开。
下列说法正确的是（）A．橡胶棒、金属球、金属杆、金属薄等均为导体B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷C．发生电荷转移的瞬间，电流的方向为从金属箔到橡胶棒D．金属箔张开的角度最大时，金属箔所带的电荷量达到107库仑5．教师在备课时为各教研组沟通问题方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都能使对方铃声发声，图中设计合理的是A．B．C．D．6．在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）．A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器7．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。
则下列分析正确的是（）A．餐盘带正电是因为得到了电子B．小球与餐盘接触瞬间，电流方向是从小球到餐盘C．小球由于与餐盘带有同种电荷，相互排斥而向上运动D．摩擦后的餐盘发热是通过热传递的方式改变了内能8．如图是加油站里常见的“除电器”，人提油枪加油前，可用手触摸金属球清除身体上的静电（）A．人体带的电荷是摩擦过程中创造出来的B．人戴着橡胶手套触摸金属球也能“除电”C．“静电”消除后，人体的电荷就会全部消失D．若人带正电，“除电”时，电流方向是从人体流向金属球9．如图所示，开关S闭合时，小灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。
九年级物理全册 第15章 电流和电路练习(新版)新人教版
串联和并联限时练1．如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（）A．B．C．D．2．在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光3．如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S34．如图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同．下列电路图中符合要求的是（）A．B．C．D．5．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A．只闭合开关S2，电吹风吹出热风B．只闭合开关S1，电吹风吹出冷风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风6．如图所示的电路中，正确的是（）A．B．C．D．7．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都能发光 D．L1、L2都不能发光8．如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S2 B．只闭合S3C．同时闭合S1和S2 D．同时闭合S1和S39．为了规范交通行为，公安部门在很多路口处设置了红、绿、黄交通信号灯，某同学进行了观察并画出了控制红灯和绿灯的可能的电路图，如图所示，你认为正确的是（）A．B．C．D．10．如图所示电路，要使灯泡L 1和L2组成并联电路，应该（）A．只闭合S2 B．只闭合S3C．同时闭合S1和S2D．同时闭合S1和S311．在如图所示的电路中，各灯均完好，开关闭合后（）A．只有灯L1能发光B．只有灯L2能发光C．灯L 1、L2都能发光D．灯L1、L2都不能发光12．在如图所示的电路图中，为了使L1与L2并联，下列操作可行的是（）A．只闭合开关S1、S2 B．只闭合开关S2、S3C．只闭合开关S1、S3 D．开关S1、S2、S3都闭合13．家用电冰箱中主要元件是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．压缩机和照明灯泡既能单独工作又能同时工作，如图所示的电路图中正确的是（）A． B．C． D．14．如图是电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是（）A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时、S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作15．如图所示电路，要使电阻R1、R2并联，则应将（）A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开16．第一届全国青年运动会击剑项目比赛将于2015年秋季在宁德举行．击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于图中的开关“S甲”，控制乙方指示灯“L乙”）；反之亦然．图中能反映此工作原理的电路图是（）A．B．C． D．17．如图是某取暖器的简化工作电路图．图中元件M是装有扇叶的电动机，元件R通电时会产生热．若闭合开关时只能送风．若闭合开关时可以送热风．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S应安装在图中的处（选填“a”、“b”、“c”或“d”）．18．如图电路中，当只闭合开关S2时，L1、L2联；当闭合开关S1、S3时，L1、L2联；当同时闭合S1、S2、S3时，电路会发生，损坏电源．19．如图所示，若要测L1、L2串联时的电流，应将开关闭合，断开；若要测L1、L2并联时的电流应将开关闭合，断开．20．宾馆的取电卡座．把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个（填电路元件）接在电路中．宾馆中各用电器的连接方式是联，这种电路连接方式的好处是．21如图所示的电路中，开关闭合时电流表甲测量的是通过（选填“L1”、“L2”或“L1和L2”）的电流，电流表乙测量的是通过（选填“L1”、“L2”或“L1和L2”）的电流．L1和L2两只灯泡是（选填“串联”或“并联”）关系．22.观察下面所示四个电路图，并请填空完成回答：在图A所示的电路中，电流表测的是的电流；在图B中电流表测的是的电流；在图C中的电路出现的错误是；在图D中出现的错误是．23.在用电流表测电流的实验中：（1）电流表应先用量程试触；（2）若某同学连接的电路如图甲所示，则电流表测的是灯的电流．合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是mA；（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是．A．电流表内部开路B．开关处接触不良C．电流表被短路D．电源供电不足．24.如图甲所示的电路中，（1）电流表是测量灯中的电流，图乙是该电流表的示数，则该灯中的电流是A，（2）请按照甲图中的电路图把实物图连接起来．25.图中的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯并联连接．欢迎您的下载，资料仅供参考！。
