有线广播音响系统工程量计算
配线架规模计算
1.1楼层配线间语音配线架规模的计算
ห้องสมุดไป่ตู้
在楼层配线间中，语音系统的交连场一般包括蓝场、紫/橙场和白场。根据现行的布线标准，这些交连场端接线路的模块化系数分别为：
(1)蓝场4对线;
(2)紫/橙场3对线;
(3)白场1对线(按每个语音点配一对干线计算);
配线架上规范的色标标识以及对应信息点的代码标识;各种颜色的跳线标识，跳线两端均应做永久性标签;所有标签均采用电脑或打字机打印，色标符合ANSI/TIA/EIA 606布线管理规范。
管理间的配线架上采用统一的色标来区分主干电缆、水平电缆、跳线和设备端接点.形成由同一颜色的电缆标记，参照《商业大楼通讯基础设施管理标准》ANSI/TIA/EIA 606的规定：
白场为与主干电缆的端接处;
蓝场为与水平数据电缆的端接处;
橙场为与水平语音电缆的端接处;
紫场为与设备电缆和室外电缆的端接处。
公式4：V = V1 + V2 + V3 = N/12 + N/16 + N/50 + 1 ≈ N/12 + N/16 + N/48 + 1 = N/6 + 1
式中：
V —— 每个楼层配线间语音配线架的规模;
N —— 每个配线间管理的语音点数。
式(4)中最后的除法运算为整除运算(以下各式中最后的除法运算均为整除运算)。在式(4)的推导过程中取近似值的实质是将白场的每一个50对配线架只使用48对，或者说是认为每50对中有2对是备用的，这里所说的近似运算不会对结果造成太大的影响，因为该式最后的计算结果是取整后加1，就已经决定了其结果是近似值。下面的式(5)、式(6)都同样是在推导过程中取了近似值后得到的。
关于公共广播的国家标准规范操作
关于公共广播的国家标准规范操作附录一：国家标准有线广播及火灾事故广播设计安装规范（摘录）1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作为参考：1．有线广播1．1公共建筑应设有线广播系统。
系统的类别应根据建筑规模、使用性质和功能要求确定。
有线广播一般可分为：业务性广播系统。
服务性广播系统。
火灾事故广播系统。
1．2 办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。
业务性广播宜由主管部门管理。
1．3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。
旅馆的服务性广播节目不宜超过五套。
2．4 从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：业务性广播不应大于2dB（1000Hz时）。
服务性广播不应大于1dB（1000Hz时）。
2．6 采用定电压输出的馈电线路，输出电压宜采用70V或100V。
2．8 节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。
当节目信号线路数较多时，宜采用专用电缆。
3．2有线广播的功放设备宜选用定电压输出。
当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
3．3 功放设备的容量一般按下述公式计算：P=K1 ·K2 ·ΣP0式中P——功放设备输出总电功率（W）P0——Ki·Ｐi，每分路同时广播时最大电功率Ｐi——第i支路的用户设备额定容量Ｋi——第i分路的同时需要系数：服务性广播时，客房节目每套Ｋi取０.2~0.4背景音乐系统Ｋi取0.5~0.6业务性广播时，Ｋi取0.7~0.8火灾事故广播时，Ｋi 取1.0（同时广播范围应符合本规范第２４章的有关规定）Ｋ1——线路衰耗补偿系数：线路衰耗１dB时取1.26线路衰耗2dB时取1.58K2——老化系数，一般取1.2~1.4。
广播线材计算方法

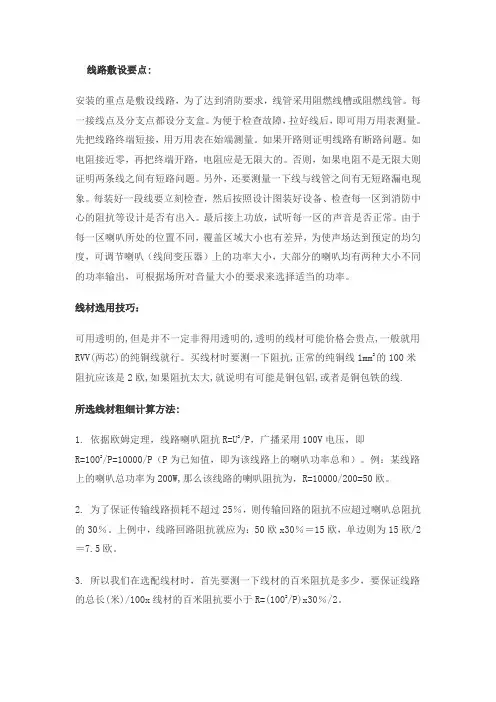

线路敷设要点:安装的重点是敷设线路，为了达到消防要求，线管采用阻燃线槽或阻燃线管。
每一接线点及分支点都设分支盒。
为便于检查故障，拉好线后，即可用万用表测量。
先把线路终端短接，用万用表在始端测量。
如果开路则证明线路有断路问题。
如电阻接近零，再把终端开路，电阻应是无限大的。
否则，如果电阻不是无限大则证明两条线之间有短路问题。
另外，还要测量一下线与线管之间有无短路漏电现象。
每装好一段线要立刻检查，然后按照设计图装好设备、检查每一区到消防中心的阻抗等设计是否有出入。
最后接上功放，试听每一区的声音是否正常。
由于每一区喇叭所处的位置不同，覆盖区域大小也有差异，为使声场达到预定的均匀度，可调节喇叭（线间变压器）上的功率大小，大部分的喇叭均有两种大小不同的功率输出，可根据场所对音量大小的要求来选择适当的功率。
线材选用技巧：可用透明的,但是并不一定非得用透明的,透明的线材可能价格会贵点,一般就用RVV(两芯)的纯铜线就行。
买线材时要测一下阻抗,正常的纯铜线1mm2的100米阻抗应该是2欧,如果阻抗太大,就说明有可能是铜包铝,或者是铜包铁的线.所选线材粗细计算方法:1. 依据欧姆定理，线路喇叭阻抗R=U2/P，广播采用100V电压，即R=1002/P=10000/P（P为已知值，即为该线路上的喇叭功率总和）。
例：某线路上的喇叭总功率为200W,那么该线路的喇叭阻抗为，R=10000/200=50欧。
2. 为了保证传输线路损耗不超过25％，则传输回路的阻抗不应超过喇叭总阻抗的30％。
上例中，线路回路阻抗就应为：50欧x30％＝15欧，单边则为15欧/2＝7.5欧。
3. 所以我们在选配线材时，首先要测一下线材的百米阻抗是多少，要保证线路的总长(米)/100x线材的百米阻抗要小于R=(1002/P)x30％/2。
线截面面积的简易算法可以用“王氏公式”来计算现和大家一起分享S＝5LPL＝距离单位是（KM）P＝功率单位是（KW）S＝MM2 平方毫米条件是：1：铜导线 2：100V电压传输3：广播线路负载均匀（功率分布均匀） 4:允许传输损耗为3dB举例：一个小区项目，某个分区有20只20W的扬声器，传输距离有500米。
智能化弱电工程预决算方法
电话分线盒安装XF-20，1个 PVC20管暗敷，m PVC15管暗敷，m
例41：某办公楼三层，层高4m，电话总分线盒安装在第二层楼梯间，电话线用HBV-2×1明敷，TP插座安装高度0.8m，话机用户自备。试计算相关项目的工程量。
火灾自动报警系统 火灾自动报警系统的组成 火灾自动报警系统用以监视建筑物现场的火情，在当存在火患开始冒烟而还未明火之前，或者是已经起火但还未成灾之前发出火情信号，以通知消防控制中心及时处理并自动执行消防前期准备工作。火灾自动报警系统由火灾探测器、区域报警器、集中报警器、电源、导线等组成。 火灾探测器 在火灾初期阶段，往往伴随产生烟雾、温度升高、出现火光等现象，因而我们可以用一些元件或装置去感受火灾产生的温度、烟、光，并将其转换成电信号传送给监控装置，以声光信号报警和开启灭火装置灭火，具有这种功能的元件或装置就称为火灾探测器。火灾探测器是一种传感器，它是消防自动监控系统的眼睛。火灾探测器一般可以分为感温、感烟、感光及可燃气体四大类型。
建筑弱电工程预决算，，，， 弱电是相对建筑所用动力与照明强电而言，建筑弱电是建筑电气工程的重要组成部分。由于弱电系统的引入，使建筑物的服务功能大大扩展，增加了建筑物与外界的信息交换能力，提高了建筑物的电气化标准，所以，弱电系统在建筑电气工程中占有举足轻重的地位。 建筑弱电工程包括：共用天线电视系统（CATV）、室内电话线路、有线广播音响系统、高层建筑电子联络系统、宾馆客房电控系统、自动消防报警灭火系统、保安与门禁、监控系统等。
4、电话室内交接箱、分线盒、壁龛（接头箱、端子箱、过路箱、分线箱）的安装 （1）交接箱 不设电话站的用户单位，用一个箱直接与市话网电缆连接，并通过箱的端子分配给单位内部分线盒（箱）时，该箱称为交接箱。交接箱可明装，也可暗装。 交接箱暗装以“个”计量。 （2）壁龛 市内电话线路需分配到各室，或转折、过墙、接头时，用分线箱，又叫做接头箱、过路箱、端子箱。当暗装时通称为壁龛。壁龛箱体用木质、铁质制作，内装电话接线端子板一对作分线用。 所装电话对数较少的盒也称接线盒或分线盒，可明装也可暗装。 壁龛、分线盒的安装，均以“个”计量。箱、盒为未计价材料。
关于公共广播的国家标准规范操作

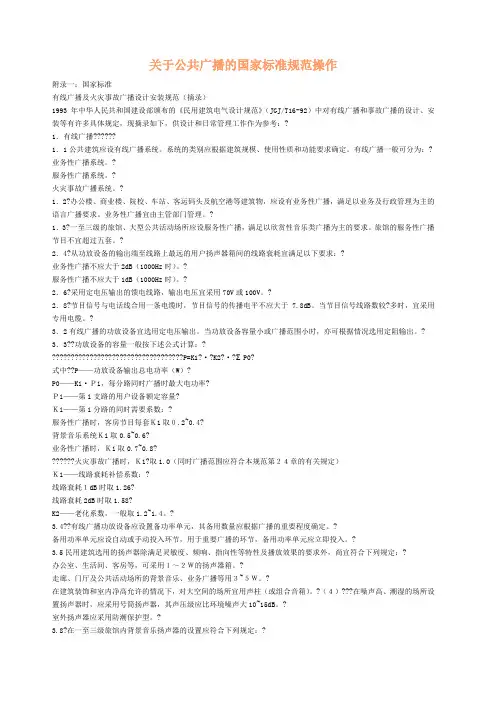

关于公共广播的国家标准规范操作附录一：国家标准有线广播及火灾事故广播设计安装规范（摘录）1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作为参考：?1．有线广播??????1．1公共建筑应设有线广播系统。
系统的类别应根据建筑规模、使用性质和功能要求确定。
有线广播一般可分为：? 业务性广播系统。
?服务性广播系统。
?火灾事故广播系统。
?1．2?办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。
业务性广播宜由主管部门管理。
?1．3?一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。
旅馆的服务性广播节目不宜超过五套。
?2．4?从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：?业务性广播不应大于2dB（1000Hz时）。
?服务性广播不应大于1dB（1000Hz时）。
?2．6?采用定电压输出的馈电线路，输出电压宜采用70V或100V。
?2．8?节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。
当节目信号线路数较?多时，宜采用专用电缆。
?3．2有线广播的功放设备宜选用定电压输出。
当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
? 3．3??功放设备的容量一般按下述公式计算：? ???????????????????????????????????P=K1?·?K2?·?ΣP0?式中??P——功放设备输出总电功率（W）?P0——Ki·Ｐi，每分路同时广播时最大电功率?Ｐi——第i支路的用户设备额定容量?Ｋi——第i分路的同时需要系数：?服务性广播时，客房节目每套Ｋi取０.2~0.4?背景音乐系统Ｋi取0.5~0.6?业务性广播时，Ｋi取0.7~0.8???????火灾事故广播时，Ｋi?取1.0（同时广播范围应符合本规范第２４章的有关规定）Ｋ1——线路衰耗补偿系数：?线路衰耗１dB时取1.26?线路衰耗2dB时取1.58?K2——老化系数，一般取1.2~1.4。
音频扬声器配置计算方法
音频扬声器配置计算方法
步骤一：确定空间尺寸
首先，您需要测量和记录音响系统将被放置的空间的尺寸。
这包括空间的长度、宽度和高度。
确保使用相同的单位来测量这些尺寸。
步骤二：了解扬声器性能
在选择扬声器时，您需要了解其技术规格和性能特点。
这些信息通常可以在扬声器的产品说明书或制造商的网站上找到。
重要的规格包括功率、频率响应范围、灵敏度和阻抗。
步骤三：计算扬声器数量
通过将空间尺寸除以扬声器的覆盖范围，可以确定所需的扬声器数量。
覆盖范围是指扬声器可以有效传播声音的区域。
通常，覆盖范围由扬声器的辐射角度决定。
步骤四：选择扬声器位置
根据空间的布局和所需的声音覆盖范围，选择合适的扬声器位置。
确保扬声器能够均匀地分布在整个空间，并在理想的位置提供最佳的音质和声场效果。
步骤五：调整和测试
完成扬声器的配置后，进行调整和测试。
这包括通过均衡器或声场模拟器来调整扬声器的音调和音质，以获得最佳的音频体验。
以上是一种简单的音频扬声器配置计算方法。
希望本文能为您在设计音响系统时提供一些有用的指导。
参考资料：。
智能化工程量计算技巧
4)电话室内交接箱、分线盒、壁龛（接头箱、 端子箱、过路箱、分线箱）的安装
(1)交接箱不设电话站的用户单位，用一个箱直接与市 话网电缆联接，并通过箱的端子分配给单位内部分 线盒（箱）时，该箱称为“交接箱”。 交接箱可明 装，也可暗装。
(2)天线放大器（盒）安装天线放大都（盒）以“个” 计量，型号如FR、FT、TXF 、GTF等。
(3)天线滤波器安装以“个”计量，型号如 JZLL,JZLZ-FM,JZLJ等。
(4)天线混合器安装以“个”计量，型号如HH2K,CHH,GH等。
(5)电源盒安装电源盒安装以“个”源自量。电源插座 安装，以“个”计量。计算方法与定额应用同照 明线路附件安装。
抛物面天线安装工作包括：天线和天线势设场内搬运，安 装及吊装，安装就位，调正方位和俯仰角，补漆，吊装设 备的安装与拆除。
每一副抛物面天线主要材料包括：天线架底座1套；底座 与天线自带架加固件1套；地面座与地面槽钢加固体1套。
抛物面天线安装，可用安装定额第十三篇相应子目。
抛物面天线调试，按“副”计量。
⑤同轴电缆在钢索上敷设安装时，工程量计算、立项 与定额套用；与照明线路在钢索上安装敷设相同。
(6)CATV系统中的箱、盒、盘、板等制作与安装，工 程量计算与定额应用安装定额第二篇《电气设备安 装工程》有关子目。
3 ) CATV系统调试
CATV系统调试，即调试接收指标，除天线等调试外， 以用户终端为准，按“户”计量。
CATV系统调试应用第十三篇定额相应子目。
室内电话线路工程量计算
1)电话线配管工程量计算 电话线配管（明敷、暗敷）工程量，以管径大小分 规格，管的材质分类别，以“m”计量。
2)户内放电话线
通信线与通信电缆型号编制方法与一般照明动力线路 用线型号编制方法不同 。
广播系统设计要点及扬声器常用参数
公共广播系统设计窍门：(1)传输方式：系统的输出功率馈送方式采用有线广播传送方式。
(2)对线路衰耗要求：在公共广播系统中，从功放设备的输出至线路上最远的用户扬声器间的线路衰耗应符合以下要求：·业务广播不应大于2分贝(1kHz时)·服务性广播不应大于1分贝(1kHz时)(3)采用定压输出的馈电线路，输出电压采用70V或100V。
(4)功率放大器的容量计算方法：业务性广播系统和业务性广播系统的计算方法：P=K1×K2×ΣPo式中：P--功率放大器输出总电功率（W）；Po--Ki×Pi，每分路同时广播时最大电功率（W）；Pi--第i分路的用户设备额定容量；Ki--第i分路的同时需要系数；服务性广播时，客房节目每套Ki取0.2-0.4；背景音乐节目Ki取0.7-0.8K1--线路衰耗补偿系数：线路衰耗1dB时取1.26；线路衰耗2dB时取1.58；K2--老化系数，一般取1.2-1.4；·火灾事故广播系统的计算方法：该系统计算方法有以下两种方式：a.功率放大器容量按该系统扬声器总数的1.3倍确定。
b.功率放大器容量按该系统中最大3层扬声器总数的1.5倍确定。
(5)功率放大器的备用公共广播系统的功率放大器应设置备份功率放大器，功率放大器在工作功率放大器发生故障时能自动或手动投入使用。
用于重要广播的功率放大器（如火灾事故广播的功率放大器）其备用功率放大器，应能在工作放大器发生故障时立即自动投入使用。
备用功率放大器的数量应根据重要广播负载的容量确定。
(6)扬声器的设置·在办公室、生活间、更衣室等处设置3W扬声器箱。
·楼层走廊一般采用吸顶式扬声器，扬声器的间距按层高（吊顶高度）的2.5倍左右考虑。
选用3-5W吸顶扬声器。
·门厅、一般会议室、餐厅、商场、娱乐场所等处宜装3-6W的扬声器箱。
·客房床头控制柜选用1W-2W扬声器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有线广播音响系统工程量计算
有线广播系统由广播设备和广播管线组成。
广播设备由电源配电盘、稳压电源、扩音机（主机）和功率放大器、唱机、收音机、录放机、话筒、增音机、端子箱、广播管线和扬声器等组成。
1、有线广播系统工程量计算
①、广播线路配管、线路敷设安装 线管安装有明装与暗装，计算方法及额套用与第二篇照明、动力部分相同。
②、广播设备功放机安装 功放机安装不论规格、型号，也不论在柜内还是安装在工作台上，均按功率大小分档次，以“台”计量。
注意：功放机电源插座和至端子箱的出现安装，用第二章定额。
③、录放机、唱歌机安装 不论数字录放机、多碟激光唱歌机、双卡录放机，也不论其规格和型号，均以“台”计量。
④、扬声器安装 不论规格、型号、类别（号筒式、纸盆式），只以安装方式（吸顶式和壁挂式）分档，君以“只”计量。
吸顶式和壁挂式扬声器安装，当用暗配管时，均应计算一个暗出线盒。
⑤、广播分配器安装 单独为消防广播系统用的广播分L=2A+2B
配器（操作盘），仍以“台”计量。
⑥、扬声器外接插座安装 以“套”计量。
用暗配管时，计算一个暗插座盒安装，用第二篇定额。
⑦、广播线路楼层端子箱和线路分线箱安装 以“个”计量。
另外需要另立项计算“端子板外接线”，以“10头”计量。
箱和端子板外接线，均用第二篇第四章定额。
⑧、成套型消防广播控制柜安装 不分规格、型号，以“台”计量。
当控制柜为落地式时，需计算型钢基础制作与安装工程量----槽钢（或角钢）基座制作以“100千克”计量。
用第二篇第四章有关子目；槽钢（或者角钢）基座安装以“米”计量。
用第二篇第四章子目，其长度计算按下式计算：
L=2A+2B
当箱柜基座需做地脚螺栓时，其地脚螺栓灌浆和底座二次灌浆，用第一篇第十章“地脚螺栓孔灌浆”及“备底座与基础间灌浆”，子目
⑨、扬声器音量控制器安装 音量控制器安装以“套”计量，套第二篇第十三章“照明器具”中的“一般按钮”子目，音量控制器安装不分明装还是暗装均各计算一个明或暗装接线盒安装。
⑩、火灾事故报警系统设备采用消防电源供电，不与一般广播系统共用形成独立系统，其计算方法见自动消防报警系统。
火灾事故广播系统装置调试 一般广播系统和火灾自动报警系统应进行联合调试，应按定额总说明规定计算。
而火灾事故广播系统调试单独计算，按广播系统中的扬声器或音响的个数，以“只”计量。
以上设备安装，除指明定额篇章外，均按安装定额第七篇《消防及安全防范设备安装工程》第一章相应子目计算。
