异地机器上OPCClient连接OPCServer的问题
OPC DCOM配置过程中常见问题及其处理
OPC DCOM配置过程中常见问题及其处理OPC技术提供了一种互联、可靠、安全的通信平台。
然而，OPC技术依赖于DCOM架构，包括Windows安全和防火墙设置、访问控制列表、Server认证等。
本文给出了OPC DCOM配置过程中最常发生的5个问题、导致原因及解决方法。
1 不能浏览远程计算机的OPC Server浏览是指OPC Client应用程序能够察看到安装在远程计算机上的OPC Server。
OPC Client执行一次浏览操作实际是连接到驻留在远程计算机上的OPCEnum映像，并检索出可访问OPC Server列表。
这包括了每个OPC Server 的ProgID（用户接口名字）和GUID（Global unique identifier，全局唯一标识符），如图1所示。
OPC Client并不真正直接连接到OPC Server。
图1 OPC Client浏览远程计算机上的OPC Server示意图因此，浏览出的列表与OPC Server的状态无关，或者说与OPC Server的可操作与否无关，浏览OPC Server失败的直接原因是不能获得与远程计算机上的OPCEnum通信所需的参数，造成这个问题可能有如下原因。
1.1 OPCEnum没有安装OPC基金会负责创建和维护OPCEnum。
OPC基金会的成员能够从OPC基金会直接免费获得OPCEnum。
1.2 OPCEnum被禁止即使OPCEnum被安装在远程的计算机上，它也必须能够被执行，否则通信将会失败。
1.3 匿名访问权限没有被设置OPCEnum需要匿名访问权限才能正常的工作。
因此需要在Windows COM 缺省安全中添加匿名访问权限。
2 不能连接远程计算机的OPC Server能够浏览远程计算机的OPC Server和连接远程计算机的OPC Server是无关的。
即使远程计算机没有安装OPCEnum，也可以连接远程计算机的OPC Server。

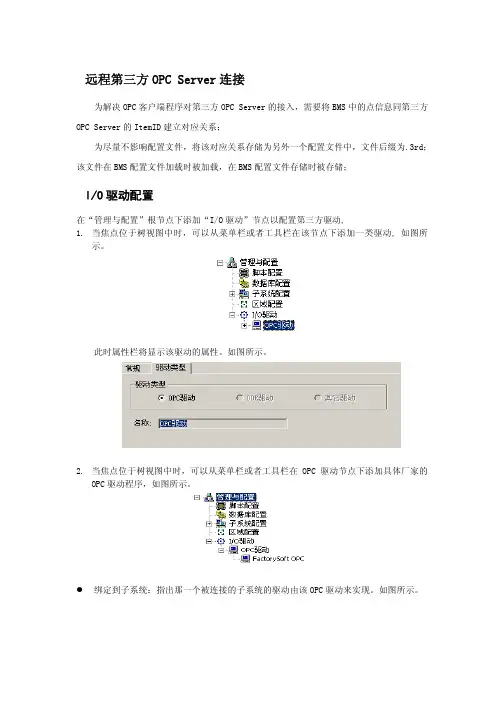

远程第三方OPC Server连接
远程第三方OPC Server连接为解决OPC客户端程序对第三方OPC Server的接入，需要将BMS中的点信息同第三方OPC Server的ItemID建立对应关系；为尽量不影响配置文件，将该对应关系存储为另外一个配置文件中，文件后缀为.3rd；该文件在BMS配置文件加载时被加载，在BMS配置文件存储时被存储；I/O驱动配置在“管理与配置”根节点下添加“I/O驱动”节点以配置第三方驱动,1. 当焦点位于树视图中时，可以从菜单栏或者工具栏在该节点下添加一类驱动, 如图所示。
此时属性栏将显示该驱动的属性。
如图所示。
2. 当焦点位于树视图中时，可以从菜单栏或者工具栏在OPC驱动节点下添加具体厂家的OPC驱动程序，如图所示。
绑定到子系统：指出那一个被连接的子系统的驱动由该OPC驱动来实现。
如图所示。
只列出尚未配置的子系统：只显示未指定ProgID的子系统名称；列出全部子系统：显示全部子系统名称；搜索：单击该按钮将检索指定条件的子系统，名称将被列出在列表框中；确定：列表框中被选择的子系统被设置为被绑定的子系统；取消：不设置；OPC DA ProgID：指出该OPC数据访问服务器的ProgID。
如图所示。
连接到：可以从本地或远程计算机选择OPC数据访问服务器；版本：指定OPC数据访问服务器的版本；搜索：单击该按钮将检索指定条件的ProgID，名称将被列出在列表框中；确定：列表框中被选择的ProgID被设置为OPC数据访问服务器的ProgID；取消：不设置；OPC AE ProgID：指出该OPC数据访问服务器的ProgID。
如图所示。
操作同上；此时属性栏将显示该驱动的属性，可以修改名称，配置。
如图所示。
3. 当焦点位于树视图中时，可以从菜单栏或者工具栏在OPC驱动程序下添加映射变量，映射变量不添加到树的节点，只显示在列表中。
如图所示。
此时属性栏将显示OPC驱动程序中的点和SynchroBMS系统配置的点。

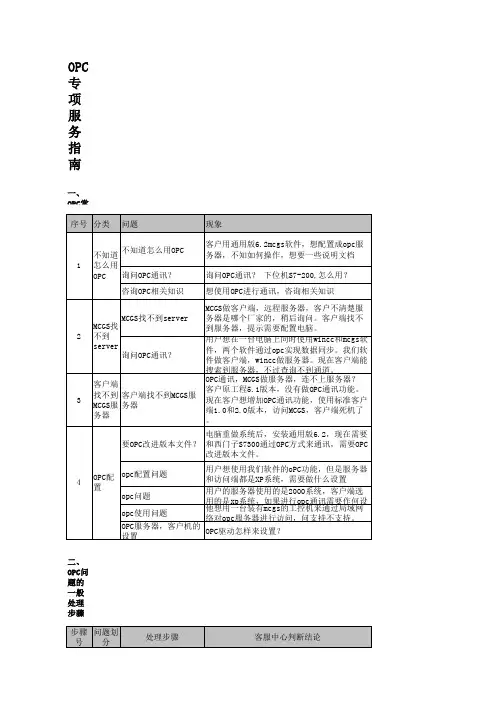

OPC常见问题处理
2.15
2.2 客户端采集快，Mcgs采集慢
2.16 2.17 2.18 2.19 2.20 3.1 3.2 3.3
2.2.1 简单工程速度快
2.2.2 简单工程速度慢
1 本地采集不成功
OPC 专 项 服 务 指 南
一、 OPC常
序号 分类 问题
现象
不知道 不知道怎么用OPC 1 怎么用
OPC 询问OPC通讯？
客户用通用版6.2mcgs软件，想配置成opc服 务器，不知如何操作，想要一些说明文档
询问OPC通讯？ 下位机S7-200,怎么用？
咨询OPC相关知识
想使用OPC进行通讯，咨询相关知识
安排调试开发
确定是否软件部处理
<--通知客服中心决策
<--
<--暂时不需处理-->
软件部记入Bug 库
通过标准客户端或者客户软件查出
审核备档-->
名称 登记，备档资
料
确定采集数据刷新时间
给客户反馈正常
该数据需要实际测试一下
按照步骤2.6处理
提供客户端程序测试采集 速度
反馈客户，需用户调整服 务器 安排最简工程验证速度， 排除组态原因 分析客户工程，找速度慢 原因
反馈客户，继续测试Mcgs
在技术部备份第三方客户端程序
（可以是Mcgs标准客户端） 如没有客户软件，则索要或者查找
软件 登记，备档资
料
反馈客户测试方法 提交报告给管理组--> 告知客户，跟踪开发计划 告知客户，无法处理 手动添加完整变量名测试 反馈客户，报告管理组 按照步骤2.6处理
现场OPC SERVER服务器与OPC 客户端远程连接设置方法
现场OPC SERVER服务器与OPC客户端远程连接设置方法目录概述 (2)1 硬件连接 (2)2 电脑用户名及网段设置 (2)2.1 OPC Server服务器端PC查询 (2)2.2 OPC Client客户端PC设置 (3)3 电脑DCOM配置 (3)3.1 OPC服务器电脑上DCOM配置 (3)3.2 OPC SERVER 服务器上的防火墙做如下设置： (8)3.3 客户端机器上DCOM配置 (11)3.4 本地安全策略配置 (16)4 OPC Server与Client软件调试 (17)5 如何对电脑添加用户名和密码后自动重启 (19)概述现场测试OPC SERVER服务器，需要清楚现场中控系统组态软件，如何去查询变量，下面以亚控组态王6.55版本为例，简述一下测试OPC SERVER服务器的操作流程。
测试OPC Server服务器最麻烦的是双方电脑DCOM的配置，本身调试非常简单。
测试OPC SERVER服务器工具及软件，如表11硬件连接现场查看中控组态系统工控机网线接口，有的现场会配置一台交换机，只需要测试用的PC与工控机在同一个局域网内即可。
如图1OPC Server中控主机图12电脑用户名及网段设置2.1OPC Server服务器端PC查询现场查看工控机电脑的登陆用户名及密码，登陆用户名一般为Administrator，如果工控机电脑登陆用户名没有密码，还需要设置一个密码。
查看一下工控机电脑的IP，如：192.168.1.112。
2.2OPC Client客户端PC设置测试用的PC登陆用户名以及登陆密码需要跟OPC Server服务器所在的电脑设置一样。
两台PC之间的电脑IP处于同一个网段内。
3电脑DCOM配置3.1OPC服务器电脑上DCOM配置1. 在服务器工控电脑上开始—>运行—>输入：dcomcnfg，进行DCOM配置。
弹出下面的界面：2.按照上面的画面，进行操作弹出DCOM的总体默认属性页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。
OPCClient远程连接OPCSERVER服务器配置
OPCClient远程连接OPCSERVER服务器配置OPC Client远程连接OPC SERVER服务器配置一、操作系统用户1、在OPC服务器上用Administrator用户建立一个拥有管理员权限的用户并设置密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：1232、在OPCClient服务器上用Administrator用户建立一个相同的拥有管理员权限的用户并设置相同密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：123，并用OPCClientUser用户登入。
二、防火墙设置（OPC 服务器和客户端上都要进行设置）1、关闭window自带的防火墙。
2、如果不关闭windows自带的防火墙，则需要在window防火墙管理界面上配置允许客户端程序访问权限和开放OPC通讯135端口。
三、DCOM配置（OPC 服务器和OPC Client服务器都要进行设置）1.开始->运行->输入：dcomcnfg进入DCOM的总体默认属性页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。
如下面画面：2.打开属性—>切换到“安全”属性页，分别编辑如下4个选项。
3.以上4个选项分别添加everyone，administrators，anonymous user三个用户用户，并勾选上所有权限选项。
【请注意是三个用户，如果少了一个有可能出现找不到服务器的情况】设置DTC在msdtc标签下，点击“安全性配置”4.在OPC服务器上，还要回到“组件服务”界面，打开DCOM配置，找到注册的OPC服务器的名称选项，打开它的属性。
设置加密设置位置启用交互式用户（注：有时做好dcom配置后，需要重新启动电脑才起作用。
所以为了安全起见，建议最好重新启动一下电脑，再做下一步）。
四、本地安全策略1、O PC服务器和OPCClient服务器都要设置：打开“控制面版”->“管理工具”->打开“本地安全策略”2、安全选项—>”网络访问：本地帐户的共享和安全模式”->属性3、选择“经典—本地用户以自己的身份验证”注意一点不能忘了这一步，否则会在连接Opc服务器时报“拒绝访问”的错误！五、其它设置关闭操作系统运行的其他防火墙，杀毒软件等。
OPC远程连接系统配置手册
OPCClient远程连接OPC服务器操作系统配置手册--------吕林波 2008-8-6一，操作系统用户1、在OPC服务器上用Administrator用户建立一个拥有管理员权限的用户并设置密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：1232、在OPCClient服务器上用Administrator用户建立一个相同的拥有管理员权限的用户并设置相同密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：123，并用OPCClientUser用户登入。
二、防火墙设置（OPC服务器和上都要进行设置）1、关闭window自带的防火墙。
2、如果不关闭windows自带的防火墙，则需要在window防火墙管理界面上配置允许客户端程序访问权限和开放OPC通讯135端口。
步骤如下：1）2）3）4）5）三、DCOM配置（OPC服务器和OPCClient服务器都要进行设置）1、开始—>运行—>输入：dcomcnfg2、打开属性—>切换到“安全”属性页，分别编辑如下4个选项。
3、以上4个选项分别添加everyone用户，并勾选上远程访问选项。
4、在OPC服务器上，还要回到“组件服务”界面，打开DCOM配置，找到注册的OPC 服务器的名称选项，打开它的属性。
→启用交互式用户四、本地安全策略配置1、OPC服务器和OPCClient服务器都要设置：打开“控制面版”→“管理工具”→打开“本地安全策略”2、 安全选项—>”网络访问：本地帐户的共享和安全模式”->属性3、选择“经典—本地用户以自己的身份验证”五、其他设置1、关闭操作系统运行的其他防火墙，杀毒软件等，下面这个程序必须关闭消失在任务栏。
关闭可能需要密码，请与公司IT部门联系。
OPC测试常用的OPCClient和OPCServer软件推荐
OPC测试常⽤的OPCClient和OPCServer软件推荐各位在进⾏OPC通讯时，常会遇到两种情况：1）使⽤⼀个OPCClient在同⼀台计算机上连接远程计算机上的多个OPCServer时，发现某个OPCServer是通畅的，但其他的OPCServer却⽆论如何都不通。
不知该如何定位问题了？2）多个⼚家的OPCClient连接同⼀计算机上的OPCServer，发现有的OPCClient通了，有的不通，有的能获取数据，有的不能获取数据。
基于以上情况，将⼀直以来常⽤的OPCClient和OPCServer推荐⼏款，以备⼤家不时之需。
不是最好，但可能是恰好！1. OPC DA Client推荐推荐的理由（此标准仅仅代表个⼈意见）：1）单⽂件；携带⽅便，⽆需安装，绿⾊环保。
2）遵循OPC标准，稳定。
3）功能⽆需多，但适⽤功能有⼀个或多个。
推荐的第⼀位：OPCClient.exe把它放在第⼀位并不是有多好，⽽是100KB的体积，单⽂件，也很符合OPC标准，所以是个超便携的OPCClient。
推荐的第⼆位：Matrikon公司的OPCClient.很不错的⼀个OPCClient，标准，稳定，单⽂件，通讯过程的信息还⽐较丰富，我是⽐较喜欢⽤它在创建OPC组时定义同步⽅式或异步⽅式来验证远程计算机的OPC配置是否正确。
缺点就是⼤了点，2M多。
推荐的第三位：Kepware公司的OPCClient功能很强⼤，标准，稳定，⽇志信息很丰富，最推荐的功能是⽀持对OPCServer中点名的条件过滤，⽀持点表的导⼊导出，⽀持⾃动导⼊OPCServer的所有点，根据点表识别好点坏点，按照列排序，⽤它可以弥补很多国产组态软件不能在线遍历OPCServer点表的功能、不能过滤OPCServer点的功能、不能识别OPCServer中好点坏点的功能等。
缺点就是⾮单⽂件。
其实还有其他很多的很好的OPCClient软件，欢迎各位推荐分享。
异地机器上OPC Client连接OPC Server的问题
最近研究了一下OPC 工业协议，发现点注意的地方，记忆之！
不在OPC Server宿主机器上获取OPC Server的点表，需要注意两个地方：
1、OPC Client所用机器的用户名、密码要与OPC Server宿主机的相同。
2、若上一步设置后，还不能刷新出OPC Server服务，则需要对DCOM进行设置，具体情况
还有待研究，因为我没有碰到。
在局域网中进行模拟如下：
1、假设OPC Server1如下
OPC Server1
OPC Server2如下：
使用自带的OPC Client在本机上测试如下图：
2、OPC Client软件如下图。
打开OPC Client软件，选中OPC 下拉中的Connect，连接服务器。
如下图，在Server 节点中输入OPC Server宿主机的IP地址，点击刷新
OPC客户端会把OPC Server宿主机上的OPC 服务刷出来，如下图：
选中要连接的OPC Server，单击OK，则成功连接服务，如下
连接成功后，才可以激活如下几个子菜单，添加Item点表。
如下图
选择设备，会在右侧显示所包含的所有点表，注意下面的类型，点太对的话，可以用于过滤点表。
最终成功连接OPC服务，并获取到点的实时值，成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选中要连接的OPCServer，单击OK，则成功连接服务，如下
连接成功后，才可以激活如下几个子菜单，添加Item点表。
如下图
选择设备，会在右侧显示所包含的所有点表，注意下面的类型，点太对的话，可以用于过滤点表。
最终成功连接OPC服务，并获取到点的实时值，成功。
最近研究Server宿主机器上获取OPCServer的点表，需要注意两个地方：
1、OPCClient所用机器的用户名、密码要与OPCServer宿主机的相同。
2、若上一步设置后，还不能刷新出OPCServer服务，则需要对DCOM进行设置，具体情况还有待研究，因为我没有碰到。
在局域网中进行模拟如下：
1、假设OPCServer1如下
OPCServer1
OPCServer2如下：
使用自带的OPCClient在本机上测试如下图：
2、OPCClient软件如下图。
打开OPCClient软件，选中OPC下拉中的Connect，连接服务器。
如下图，在Server节点中输入OPCServer宿主机的IP地址，点击刷新
