雷达式液位计维护检修规程
雷达液位计厂安全操作及保养规程
雷达液位计厂安全操作及保养规程前言雷达液位计是一种常用的液位检测仪器，广泛应用于化工、石油、食品、农药等行业中。
然而在使用过程中，如果不正确操作和保养，可能会产生严重的安全风险，甚至对人员和设备造成不必要的伤害和损失。
为了保证设备正常使用，减少事故的发生，制定雷达液位计厂安全操作及保养规程。
本文将详细介绍雷达液位计的安全操作和保养方法。
一、工作前准备1.请确保在操作雷达液位计前已经着装完整。
穿戴劳动保护用具，如安全鞋、手套、防护面罩等。
穿着过程中应检查各种防护用具是否有缺损使其失效，如果发现损坏应及时更换。
2.在对雷达液位计进行操作前，应仔细阅读其运行说明书，掌握设备的基本原理和操作规程。
3.在操作仪器时，应在操作台或手柄上设置防护盖板，以防止意外操作，造成伤害或设备损坏。
4.在工作的设置及调整过程中，如需更换设备设置参数或前置物探头等，应停止设备运行，并确保不会影响现场工作和设备实际使用时要素。
二、安全操作规程1.雷达液位计放置安全平稳：在放置仪器时，请确保设备放置平稳，且不与其它设备或物品接触。
2.电气连接线及电源线连接牢固：电气连接线和电源线的接头应连接牢固、正确，接头插入到位。
在连接电源时，应先将电源插头接触接口插入，然后插向底部以确保插头与接口牢固连接。
3.正确连接前置物探头：前置物探头连接前，请检查连接线是否插入正确，确保连接牢固，接触正常。
4.合理选择检测信号方式：根据物料性质和检测要求，选择合理的检测信号方式和检测范围。
5.正确操作仪器：在操作仪器时，请按照相关说明书要求，正确选择检测波长、采样频率、采样时间等参数，确保设备正常运行。
6.注意气候变化：在气温忽高忽低的气候环境中，设备表面温度会出现小幅波动，应用时需注意这一问题。
7.正确存放仪器：在不使用设备时，请将设备放置于通风、干燥、防潮环境中，避免阳光、暴雨、风沙等对仪器造成损害。
8.定期检查设备：在设备使用过程中应每隔一段时间进行设备检测和维护，确保设备的正常运行。
雷达式液位计维护检修规程
雷达式液位计维护检修规程
（ISO9001-2015）
1.0概述
本规程规定了VEGAPULS50、VEGAPULS64、 VEGAPULS81系列雷达式液位计的维护和检修内容。
其它不同型号的雷达式液位计可参考用。
2.0主要技术指标
电源：二线制24VDC
四线制220/230VAC 50HZ
输出：4～20mA
精度：±0.1%
3.0日常维护
a)保持仪表表面清洁卫生，密封完好。
b)定期清洗雷达表天线。
c)尽量使传感器的轴线和介质表面保持垂直，并避免发射区和介质之间有任何
反射物。
4.0检修
a)在开始检修之前，必须熟悉说明书；
b)清洗天线系统时，确保天线清洁干净；
c)通过PC、HART（r）手操编程器或设定模块进行调试；
d)校验完毕天线《变速器校验单》。
5.0投运
a)检查仪表接线是否正常；
b)给变速器送电；
c)通过PC校正零点及量程；
d)仪表指示正常即可投运。
e)。
雷达物位计液位计安全操作及保养规程
雷达物位计液位计安全操作及保养规程雷达物位计和液位计广泛应用于石油、化工、制药、食品等各个行业，它们可以精确地测量容器内的液位高度，从而对生产过程提供保障。
而为了确保设备的正常工作和使用寿命，必须对它们进行正确的操作和定期的保养。
本文将重点介绍雷达物位计和液位计的安全操作和保养规程。
安全操作方法1. 环境检查在使用雷达物位计或液位计之前，必须检查容器的环境，确保设备安装在适宜的地方，并遵循以下步骤：1.确认容器的结构和材料符合设备的要求。
2.检查容器底部的空间是否足够安装设备。
3.检查容器内部的环境，如是否存有附着物、杂物或污垢。
2. 设备安装正确的设备安装是使用雷达物位计和液位计的前提，而正确的安装也是确保设备安全正常工作的最重要因素之一。
以下是设备安装的一些要点：1.安装前，必须检查设备和容器的匹配程度。
2.安装过程中，应注意设备的水平度，确保其准确。
3.必须确保设备的防爆措施和电气接线符合操作规程。
3. 操作及控制以下是使用雷达物位计或液位计时需要注意的操作和控制要点：1.操作人员必须接受培训，了解设备的操作方法和技能要求。
2.使用设备前，必须进行设备和周边环境的检查。
3.按照操作规程操作，避免使用错误的控制器、传感器等设备。
4.操作完毕之后，必须将设备和周边环境清理干净。
4. 事故应急以下是在雷达物位计或液位计故障时的一些应急措施：1.操作人员应立即切断电源，停止设备工作。
2.告知相关人员，确定设备的应急措施。
3.恢复设备正常工作后，必须整理设备及周边环境。
保养规程1. 日常保养以下是雷达物位计和液位计日常保养的一些要点：1.每周对设备进行一次清理，检查所有接口和传感器。
2.每月对接口进行紧固，快钩锅炉面板要检查安装位置是否正确。
3.每季度更换电源电池，检查周围环境，保持设备清洁。
4.每半年对设备进行一次详细的检查，编制保养报告。
2. 定期保养以下是定期保养的一些要点：1.每年对设备进行一次总检查，检查设备的性能和功能。
雷达式液位计安全操作及保养规程
雷达式液位计安全操作及保养规程1. 前言雷达式液位计是一种常见的工业测量仪器，用于测量各种液体的液位。
在使用过程中，正确的操作和保养能够保证其正常工作，提高使用寿命，同时也能够保证生产安全。
本文将介绍雷达式液位计的安全操作及保养规程。
2. 安全操作规程2.1 确保设备正常在使用雷达式液位计前，应首先确认设备状态正常。
确认电源是否接好，检查设备电缆连接是否牢固，检查仪表功率及安装状态。
如发现任何问题，应立即停止使用，并联系相关人员进行检修和调整。
使用时应按照使用说明书进行正确操作。
2.2 防雷防静电在雷达式液位计测量时，应预先做好防雷防静电工作。
为了避免敏感电子元器件受到静电干扰而导致设备损坏，应采取静电保护措施，如使用航空插头或保护接地装置，以确保设备的稳定性。
2.3 防爆防火液位计在测量时，常常会在易燃易爆物质中使用。
因此，在使用雷达式液位计进行测量前，应先了解液体的性质和防爆等级要求。
在需要防爆的环境中使用时，应使用符合相关爆炸防护标准的防爆型液位计，并注意安装方法。
同时，使用过程中，应注意保持场地整洁，防止易燃物品和气体汇集，以防发生火灾。
2.4 安全作业在进行雷达式液位计的测量时，应按安全操作规程进行操作，如严禁擅自调整参数和对设备进行改装、维修等操作，严禁在需要防爆场合禁止对液位计端口进行随意拆模和连接操作。
同时，在实际操作中，应遵循相关操作规范，如统一佩戴个人防护设备和维修用具等，确保操作过程安全。
2.5 应急处理在雷达式液位计测量时，如出现紧急情况或异常状况等，应及时停机并通知工作人员。
在设备出现故障时，应注意开展维修工作，遵循相关维修标准和规范，确保维修过程安全。
3. 保养规程3.1 定期检查定期检查是保证雷达式液位计正常工作的重要措施之一。
定期检查可以帮助发现问题并及时修复，避免在实际使用中发生问题。
检查内容包括：液位计本体、传感器、显示器及其他附件的外观是否有损伤，电导应答是否正常等。

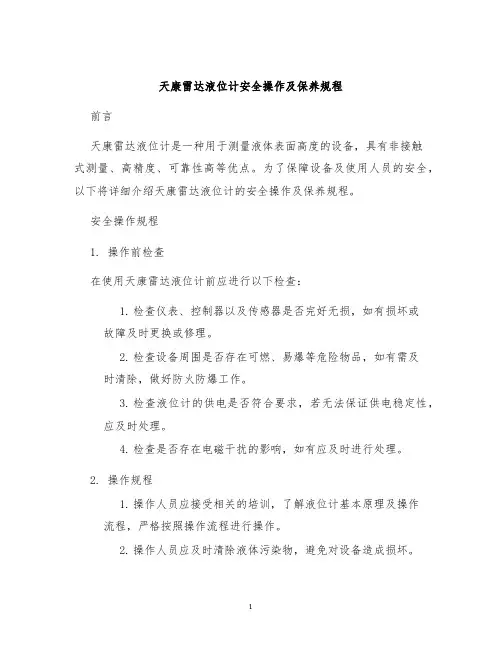

天康雷达液位计安全操作及保养规程
天康雷达液位计安全操作及保养规程前言天康雷达液位计是一种用于测量液体表面高度的设备，具有非接触式测量、高精度、可靠性高等优点。
为了保障设备及使用人员的安全，以下将详细介绍天康雷达液位计的安全操作及保养规程。
安全操作规程1. 操作前检查在使用天康雷达液位计前应进行以下检查：1.检查仪表、控制器以及传感器是否完好无损，如有损坏或故障及时更换或修理。
2.检查设备周围是否存在可燃、易爆等危险物品，如有需及时清除，做好防火防爆工作。
3.检查液位计的供电是否符合要求，若无法保证供电稳定性，应及时处理。
4.检查是否存在电磁干扰的影响，如有应及时进行处理。
2. 操作规程1.操作人员应接受相关的培训，了解液位计基本原理及操作流程，严格按照操作流程进行操作。
2.操作人员应及时清除液体污染物，避免对设备造成损坏。
3.操作过程中应注意观察仪表反馈的液位信号，避免超量程或欠量程造成的设备故障。
4.禁止使用含有大量氧化剂、还原剂的化学品做实验，以免对设备造成腐蚀或损坏。
5.在操作过程中不得将金属器皿、木制工具等接近到仪表探头处，以免对仪表探头造成损坏。
6.禁止在不可靠的状态下操作液位计，确保设备的可靠运行。
7.液位计的操作过程中应保持清洁，避免灰尘、污垢堆积在设备上。
3. 操作后处理1.操作结束后应清洁液位计，并仔细检查各部件是否完好无损，如有损坏应及时处理。
2.操作结束后应及时关闭电源、气源等设备，并断开液位计的供电电缆。
3.平时不用液位计应放置于通风干燥处，避免出现潮湿受潮造成的设备故障。
4.不得随意更改设备接线，造成电子元器件损坏和传感器误判。
保养规程1.长时间不使用液位计时，应定期对设备进行检查、清洁，避免长期堆积灰尘及污垢影响设备运行。
2.液位计的电缆应经常检查，确保电缆无损声音通畅。
如出现电缆破损等情况，应及时进行更换。
3.定期检查液位计及控制器等连接线路，确保接触和安全可靠。
4.液位计应固定在水平位置，避免设备因倾斜而引起测量偏差。
罗斯蒙特雷达液位计检修操作规程
雷达液位计检修操作规程一、测量原理液位（或料位）是由储罐顶部的天线发射的雷达信号测量的。
雷达信号被液体表面反射后，天线接收回波。
由于信号频率在改变，回波与信号发射瞬间相比，其频率稍有不同。
该频率差正比于至液体的距离，并且可精确地计算。
这方法称作调频连续波（FMCW）。
二、主要技术性能供电：24—240 VDC/AC ，0—60 Hz，10 W，15VA三、接线3.1 5600雷达接线3.2 REX雷达接线3.2.1 REX雷达变送器外壳内接线：本质安全侧——EEx i，端子块X12 用于下列本质安全连接：1 模拟输入1 + / HART2 模拟输入1 - / HART3 模拟输入2 +4 模拟输入2 –5 DAU/RDU40 信号6 DAU/RDU40 电源7 DAU/RDU40 接地8 T1（温度传感器）9 T2（温度传感器）…..15 T8（温度传感器）非本质安全侧——EEx e ，端子块X11 用于下列基本类型连接1 电源L，L1+2 电源N，L2-3 现场总线4 现场总线5 -8继电器40REX 可连接一台标准数据采集单元（DAU）或独立式远传显示单元（RDU 40）。
3.2.2REX雷达变送器外壳内电子单元各卡件功能：见图3.2.2模拟处理卡件：APC 用于模拟输入信号的滤波和多路复用传输。
通过使模拟电路集中在单独的卡件高的信噪比。
变送器接口卡件：变送器接口卡件本质安全辅助输入要求使用变送器接口卡件（TIC）。
TIC 包括：两个进线安全栅和两个回线安全栅，用于4-20 mA 电流回路本质安全辅助输入要求使用变送器接口卡件（TIC）；一个进线安全栅，用于下位机数据采集单元或本机显示单元；信号/电源连接，用于可选的温度多路复用器卡件（TMC）。
温度多路复用器卡件：TMC 温度多路复用器卡件（TMC）用于连接多达 6 台温度传达感器。
可支持单点温度传感器和平均温度传感器。
继电器输出卡件：ROC 继电器输出卡件（ROC）可连接两台继电器。
雷达液位计的检验步骤和方法 液位计维护和修理保养
雷达液位计的检验步骤和方法液位计维护和修理保养以下是雷达液位计的八大检验方法和步骤：1、敲击手压法常常会碰到仪器运行时好时坏的现象，这种现象绝大多数是由于接触不佳或虚焊造成的。
对于这种情况可以接受敲击与手压法。
所谓的“敲击”就是对可能产生故障的部位，通过小橡皮鎯头或其他敲击物轻轻敲打插件板或部件，看看是否会引起出错或停机故障。
所谓“手压”就是在故障显现时，关上电源后对插的部件和插头和座重新用手压牢，再开机试试是否会除去故障。
假如发觉敲打一下机壳正常，再敲打又不正常时，*好先将全部接头重插牢再试，若伤脑筋不成功，只好另想方法了。
2、察看法利用视觉、嗅觉、触觉。
某些时候，损坏了的元件会变色、起泡或显现烧焦的斑点；烧坏的器件会产生一些特别的气味；短路的芯片会发烫；用肉眼也能察看到虚焊或脱焊处。
3、排出法所谓的排出法是通过拔插机内一些插件板、器件来判定故障原因的方法。
当拔除某一插件板或器件后仪表恢复正常，就说明故障发生在那里。
4、替换法要求有两台同型号的仪器或有充分的备件。
将一个好的备品与故障机上的同一元器件进行替换，看故障是否除去。
5、对比法要求有两台同型号的仪表，并有一台是正常运行的。
使用这种方法还要具备必要的设备，例如，万用表、示波器等。
按比较的性质分有，电压比较、波形比较、静态阻抗比较、输出结果比较、电流比较等。
实在方法是：让有故障的仪表和正常仪表在相怜悯况下运行，而后检测一些点的信号再比较所测的两组信号，若有不同，则可以断定故障出在这里。
这种方法要求维护和修理人员具有相当的学问和技能。
6、升降温法有时，仪表工作较长时间，或在夏季工作环境温度较高时就会显现故障，关机检查正常，停一段时间再开机又正常，过一会儿又显现故障。
这种现象是由于个别IC或元器件性能差，高温特性参数达不到指标要求所致。
为了找出故障原因，可接受升降温法。
所谓降温，就是在故障显现时，用棉纤将无水酒精在可能出故障的部位抹擦，使其降温，察看故障是否除去。
雷达液位计维护检修规程
雷达液位计维护检修规程
15.1使用维护
雷达液位计的日常检查维护主要是查看电源电压和输出电流是否正常。
通电后，大约需要30～60min仪表才能正常于作。
如果投运后仪表没有输出，则应检查电源是否真正接上，并检查保险丝是否烧坏。
雷达液位计使用时是和设备连成一体的，整个系统是密封的，所以平时还应检查各部件连接处的密封情况是否完好。
15.2 检修
15.2.1 拆装检修各防爆结合面时，不得有划痕碰伤。
不
可涂油漆，可涂少量润滑油和少量防锈油。
15.2.2 拆装检修前要切断电源。
15.2.3 清除雷达天线的附着物。
15.2.4 检查接线端子是否接触良好，是否有腐蚀脏物，如有要清除脏物或更换端子，确保接触良好。
15.2.5 重新安装后要随工艺设备一同试压，并进行校对
工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达式液位计维护检修规程
1概述
本规程规定了VEGAPULS50、VEGAPULS64、
VEGAPULS81系列雷达式液位计的维护和检修内容。
其它不同型号的雷达式液位计可参考用。
2主要技术指标
电源：二线制24VDC
四线制220/230VAC 50HZ
输出：4〜20mA
精度：土0.1%
3日常维护
a.保持仪表表面清洁卫生，密封完好。
b .定期清洗雷达表天线。
c.尽量使传感器的轴线和介质表面保持垂直，并避免发射区和
介质之间有任何反射物。
4检修
a.在开始检修之前，必须熟悉说明书；
b .清洗天线系统时，确保天线清洁干净；
c.通过PC、HART (r)手操编程器或设定模块进行调试；
d .校验完毕天线《变速器校验单》
5投运
a. 检查仪表接线是否正常；
b . 给变速器送电；
c. 通过PC校正零点及量程;
d . 仪表指示正常即可投运。
6附录
参照厂家资料，《雷达式物位及压力测量产品说明书》。
