武汉市2020年高二上学期物理期末考试试卷(I)卷(模拟)
武汉市2020年高二上学期物理期末考试试卷（I）卷
姓名:________ 班级:________ 成绩:________
一、选择题 (共10题；共21分)
1. （2分）(2020·江西模拟) 在物理学建立与发展的过程中，有许多科学家做出了理论与实验贡献。
关于这些贡献，下列说法正确的是（）
A . 牛顿发现了万有引力定律，并通过扭秤实验测量了引力常量
B . 安培提出了分子电流假说，研究了安培力的大小与方向
C . 法拉第发现了磁生电的现象，提出了法拉第电磁感应定律
D . 爱因斯坦在物理学中最早引入能量子，破除了“能量连续变化”的传统观念
2. （2分）如图所示，空间直角坐标系处于一个匀强电场中，a、b、c三点分别在x、y、z轴上，且到坐标原点的距离均为。
现将一带电荷量的负点电荷从b点分别移动到a、O、c三点，电场力做功均为。
则该匀强电场的电场强度大小为（）
A .
B .
C .
D .
3. （2分） (2018高二上·嘉兴期中) 为了降低潜艇噪音可用电磁推进器替代螺旋桨。
如图为直线通道推进器示意图。
推进器前后表面导电，上下表面绝缘，规格为：a×b×c=0.5m×0.4m×0.3m。
空间内存在由超导线圈产生的匀强磁场，其磁感应强度B=10.0T、方向竖直向下，若在推进器前后方向通以电流I=1.0×103A，方向如图。
则下列判断正确的是（）
A . 推进器对潜艇提供向左的驱动力，大小为4.0×103N
B . 推进器对潜艇提供向右的驱动力，大小为4.0×103N
C . 推进器对潜艇提供向左的驱动力，大小为3.0×103N
D . 推进器对潜艇提供向右的驱动力，大小为3.0×103N
4. （2分）如图所示，R1为定值电阻，R2为负温度系数的热敏电阻(负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻)，L为小灯泡，当温度降低时（）
A . R1两端的电压增大
B . 电流表的示数增大
C . 小灯泡的亮度变强
D . 小灯泡的亮度变弱
5. （2分）在如图所示的电路中，开关闭合以后灯泡发光，现在把开关断开，可以看到（）
A . 灯泡马上熄灭
B . 灯泡一定比原来的更亮
C . 灯泡有可能会比原来更亮地闪一下再熄灭
D . 以上说法都不正确
6. （2分）(2020·沈阳模拟) 如图所示，木块的上表面是水平的，将木块置于上，让、一起沿固定的光滑斜面向上做匀减速运动，在上滑的过程中（）
A . 对的弹力做负功
B . 对的摩擦力为零
C . 对的摩擦力水平向左
D . 和的总机械能减少
7. （2分）如图所示的逻辑电路中能让小灯亮起来的是
A .
B .
C .
D .
8. （3分）(2017·河北模拟) 如图所示，两等量异种电荷在同一水平线上，它们连线的中点为O，竖直面内的半圆弧光滑绝缘轨道的直径AB水平，圆心在O点，圆弧的半径为R，C为圆弧上的一点，OC为竖直方向的夹角为37°，一电荷量为+q，质量为m的带电小球从轨道的A端由静止释放，沿轨道滚动到最低点时，速度v=2 ，g 为重力加速度，取无穷远处电势为零，则下列说法正确的是（）
A . 电场中A点的电势为
B . 电场中B点的电势为
C . 小球运动到B点时的动能为2mgR
D . 小球运动到C点时，其动能与电势能的和为1.6mgR
9. （2分） (2017高二上·大连期末) 如图所示的竖直平面内，水平条形区域I和Ⅱ内有方向垂直竖直面向里的匀强磁场，其宽度均为d，I和Ⅱ之间有一宽度为h的无磁场区域，h＞d．一质量为m、边长为d的正方形线框由距区域I上边界某一高度处静止释放，在穿过两磁场区域的过程中，通过线框的电流及其变化情况相同．重力加速度为g，空气阻力忽略不计．则下列说法正确的是（）
A . 线框进入区域I时与离开区域I时的电流方向相同
B . 线框进入区域Ⅱ时与离开区域Ⅱ时所受安培力的方向相同
C . 线框有可能匀速通过磁场区域I
D . 线框通过区域I和区域Ⅱ产生的总热量为Q=mg（d+h）
10. （2分） (2019高二下·北京期中) 把金属块放在磁场中，磁场方向垂直于里外两侧面向外，如图示，金属块中有电流通过，设金属上下表面电势分别为 1和 2 ，则（）
A . 1 2
B . 1= 2
C . 1 2
D . 无法判定
二、实验题 (共2题；共10分)
11. （2分） (2018高二上·南宁期末) 下图所示的电流表读数为________A;电压表读数为________V.
12. （8分） (2018高二下·枣庄期末) 某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”。
先用如图甲所示的电路研究某长薄板电阻R 的压阻效应，已知Rx的阻值变化范围为几欧到几十欧，实验室中有下列器材：
A.电源E (3V，内阻约为1Ω)
B.电流表A1(0.6A，内阻=5Ω)
C.电流表A2(0.6A，内阻约为1Ω)
D.开关S，定值电阻
（1）为了比较准确测量电阻Rx，请完成虚线框内电路图的设计.
（2）在电阻Rx上加一个竖直向下的力F(设竖直向下为正方向)，闭合开关S，记下电表读数，A1读数为I1，A2读数为I2，得Rx=________(用字母表示).
（3）改变力的大小，得到不同的Rx值.然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的Rx 值，最后绘成图象如图所示，除观察到电阻Rx的阻值随压力F增大而均匀减小外，还可得到的结论是________.当F竖直向下时可得Rx与所受压力F的数值关系是Rx=________．
三、计算题 (共4题；共55分)
13. （10分） (2016高二上·平安期中) 一根长为l的丝线吊着一质量为1kg，电荷量为q=1×10﹣5 C的小球静止在水平向右的匀强电场中，如图所示，丝线与竖直方向成37°角，（重力加速度g=10m/s2 ，cos 37°=0.8，sin 37°=0.6），求：
（1）
该小球带何种电荷？
（2）
匀强电场的电场强度的大小．
14. （15分） (2019高二下·黑龙江期中) 如图，相距L的光滑金属导轨，半径为R的1/4圆弧部分竖直放置、直的部分固定于水平地面，MNQP范围内有方向竖直向下、磁感应强度为B的匀强磁场．金属棒ab和cd垂直导轨且接触良好，cd静止在磁场中，ab从圆弧导轨的顶端由静止释放，进入磁场后与cd没有接触．已知ab的质量为m、电阻为r，cd的质量为3m、电阻为r．金属导轨电阻不计且水平部分足够长.重力加速度为g．
（1）求：ab到达圆弧底端时对轨道的压力大小
（2） ab刚进入磁场时，请指出cd棒中的电流方向
（3）若cd离开磁场时的速度是此刻ab速度的一半，求：cd离开磁场瞬间，ab受到的安培力大小。
15. （15分） (2017高二下·江阴期中) 如图所示，水平放置的平行金属导轨，相距l=0.50m，左端接一电阻R=0.20Ω，磁感应强度B=0.40T的匀强磁场方向垂直于导轨平面，导体棒ab垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计，当ab以v=4.0m/s的速度水平向右匀速滑动时，求：
（1）
ab棒中感应电动势的大小；
（2）
回路中感应电流的大小和方向；
（3）
维持ab棒做匀速运动的水平外力F的大小．
16. （15分）(2018·建德期末) 如图为近代物理实验室中研究带电粒子的一种装置．带正电的粒子从容器A 下方小孔S不断飘入电势差为U的加速电场．进过S正下方小孔O后，沿SO方向垂直进入磁感应强度为B的匀强磁场中，最后打在照相底片D上并被吸收，D与O在同一水平面上，粒子在D上的落点距O为x，已知粒子经过小孔S时的速度可视为零，不考虑粒子重力．
（1）
求粒子的比荷q/m；
（2）
由于粒子间存在相互作用，从O进入磁场的粒子在纸面内将发生不同程度的微小偏转．其方向与竖直方向的最大夹角为α，若假设粒子速度大小相同，求粒子在D上的落点与O的距离范围；
（3）加速电压在（U±△U）范围内的微小变化会导致进入磁场的粒子速度大小也有所不同．现从容器A中飘入的粒子电荷最相同但质量分别为m1、m2（m1＞m2），在纸面内经电场和磁场后都打在照相底片上．若要使两种离子的落点区域不重叠，则应满足什么条件？（粒子进入磁场时的速度方向与竖直方向的最大夹角仍为α）
参考答案一、选择题 (共10题；共21分)
1-1、
2-1、
3-1、
4-1、
5-1、
6-1、
7-1、
8-1、
9-1、
10-1、
二、实验题 (共2题；共10分)
11-1、
12-1、
12-2、
12-3、
三、计算题 (共4题；共55分) 13-1、
13-2、
14-1、
14-2、
14-3、15-1、15-2、15-3、
16-1、
16-2、16-3、。

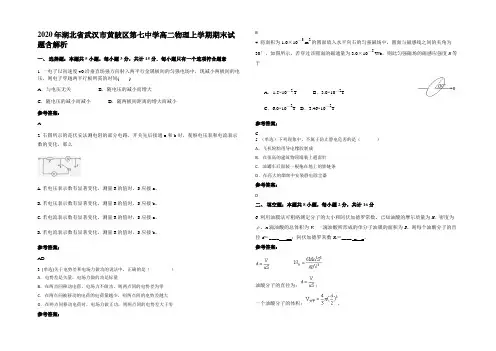

2020年湖北省武汉市黄陂区第七中学高二物理上学期期末试题带解析
2020年湖北省武汉市黄陂区第七中学高二物理上学期期末试题含解析一、 选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意 1. 一电子以初速度v0沿垂直场强方向射入两平行金属板间的匀强电场中，现减小两板间的电压，则电子穿越两平行板所需的时间( ) A ．与电压无关 B ．随电压的减小而增大C ．随电压的减小而减小D ．随两板间距离的增大而减小 参考答案： A2. 右图所示的是伏安法测电阻的部分电路，开关先后接通a 和b 时，观察电压表和电流表示数的变化，那么A.若电压表示数有显著变化，测量R 的值时，S 应接a 。
B.若电压表示数有显著变化，测量R 的值时，S 应接b 。
C.若电流表示数有显著变化，测量R 的值时，S 应接a 。
D.若电流表示数有显著变化，测量R 的值时，S 应接b 。
参考答案： AD3. (单选)关于电势差和电场力做功的说法中，正确的是（ ） A ．电势差是矢量，电场力做的功是标量B ．在两点间移动电荷，电场力不做功，则两点间的电势差为零C ．在两点间被移动的电荷的电荷量越少，则两点间的电势差越大D ．在两点间移动电荷时，电场力做正功，则两点间的电势差大于零参考答案：B4. 将面积为1.0×10—3 m 2的圆面放入水平向右的匀强磁场中，圆面与磁感线之间的夹角为30°，如图所示，若穿过该圆面的磁通量为3.0×10—5 Wb ，则此匀强磁场的磁感应强度B 等于A ．1.5×10—2 TB ．3.0×10—2TC ．6.0×10—2TD ．3.46×10—2T 参考答案：C5. （单选）下列现象中，不属于防止静电危害的是（ ） A ．飞机轮胎用导电橡胶制成 B ．在很高的建筑物顶端装上避雷针 C ．油罐车后面装一根拖在地上的铁链条D ．在高大的烟囱中安装静电除尘器参考答案：D二、 填空题：本题共8小题，每小题2分，共计16分6. 利用油膜法可粗略测定分子的大小和阿伏加德罗常数。

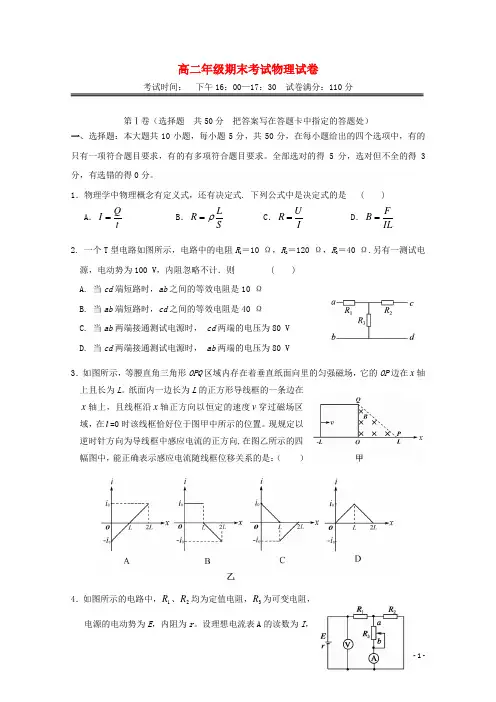

湖北省武汉市—高二物理上学期期末联考
高二年级期末考试物理试卷考试时间： 下午16：00—17：30 试卷满分：110分第Ⅰ卷（选择题 共50分 把答案写在答题卡中指定的答题处）一、选择题：本大题共10小题，每小题5分，共50分，在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求。
全部选对的得5分，选对但不全的得3分，有选错的得0分。
1．物理学中物理概念有定义式，还有决定式. 下列公式中是决定式的是 ( ) A ．QI t= B ．L R S ρ= C ．U R I = D ．F B IL=2. 一个T 型电路如图所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽略不计．则 ( ) A. 当cd 端短路时，ab 之间的等效电阻是10 ΩB. 当ab 端短路时，cd 之间的等效电阻是40 ΩC. 当ab 两端接通测试电源时， cd 两端的电压为80 VD. 当cd 两端接通测试电源时， ab 两端的电压为80 V3．如图所示，等腰直角三角形OPQ 区域内存在着垂直纸面向里的匀强磁场，它的OP 边在x 轴上且长为L 。
纸面内一边长为L 的正方形导线框的一条边在x 轴上，且线框沿x 轴正方向以恒定的速度v 穿过磁场区域，在t =0时该线框恰好位于图甲中所示的位置。
现规定以逆时针方向为导线框中感应电流的正方向,在图乙所示的四幅图中，能正确表示感应电流随线框位移关系的是：（ ）4．如图所示的电路中，1R 、2R 均为定值电阻，3R 为可变电阻，电源的电动势为E ，内阻为r 。
设理想电流表A 的读数为I ，理想电压表V 的读数为U 。
当3R 滑动触头向图中a 端移动时 ( ) A ．I 变大，U 变小 B ．I 变大，U 变大 C ．I 变小，U 变大D ．I 变小，U 变小5．如图所示的电路，L 为自感线圈，1L 是一个灯泡，E 是电源，L 、1L 电阻相等。

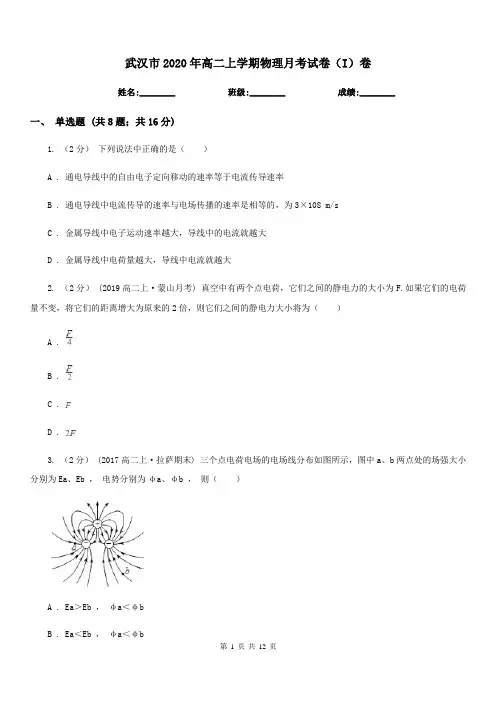

武汉市2020年高二上学期物理月考试卷(I)卷
武汉市2020年高二上学期物理月考试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共16分)1. （2分）下列说法中正确的是（）A . 通电导线中的自由电子定向移动的速率等于电流传导速率B . 通电导线中电流传导的速率与电场传播的速率是相等的，为3×108 m/sC . 金属导线中电子运动速率越大，导线中的电流就越大D . 金属导线中电荷量越大，导线中电流就越大2. （2分） (2019高二上·蒙山月考) 真空中有两个点电荷，它们之间的静电力的大小为F.如果它们的电荷量不变，将它们的距离增大为原来的2倍，则它们之间的静电力大小将为（）A .B .C .D .3. （2分） (2017高二上·拉萨期末) 三个点电荷电场的电场线分布如图所示，图中a、b两点处的场强大小分别为Ea、Eb ，电势分别为φa、φb ，则（）A . Ea＞Eb ，φa＜φbB . Ea＜Eb ，φa＜φbC . Ea＞Eb ，φa＞φbD . Ea＜Eb ，φa＞φb4. （2分）如图所示的电场中正、负电荷的电荷量相等，电场中有相互对称分布的a、b两点(a、b两点到o 点的距离相等)，a、b两点在两电荷连线的中垂线上。
图中a、b两点的电场强度及电势相比较，应是（）A . 两点的电场强度相同，两点的电势不相同B . 两点的电场强度不相同，两点的电势相同C . 两点的电场强度相同，电势也相同D . 两点的电场强度和电势都不相同5. （2分） (2019高二上·太原月考) 关于静电场,下列结论普遍成立的是（）A . 电场中任意两点之间的电势差只与这两点的电场强度有关B . 电场强度大的地方电势高,电场强度小的地方电势低C . 将正点电荷从电场强度为零的一点移动到电场强度为零的另一点,静电力做功为零D . 在正电荷或负电荷产生的静电场中,电场强度方向都指向电势降低最快的方向6. （2分）(2020·长沙模拟) 如图所示为范德格拉夫起电机示意图，直流高压电源的正电荷，通过电刷E、传送带和电刷F，不断地传到球壳的外表面，并可视为均匀地分布在外表面上，从而在金属球壳与大地之间形成高电压．关于金属球壳上的A、B两点，以下判断正确的是（）A . A，B两点电势相同B . A，B两点电场强度相同C . 将带正电的试探电荷从A点移到B点，电势能增加D . 将带正电的试探电荷从A点移到B点，电势能减小7. （2分） (2019高二上·太原月考) 一平行板电容器两极板间距为d ，极板面积为S ，电容为，其中ε0是常量．对此电容器充电后断开电源．当增加两板间距时，电容器极板间（）A . 电场强度不变，电势差变大B . 电场强度不变，电势差不变C . 电场强度减小，电势差不变D . 电场强度减小，电势差减小8. （2分） (2016高二上·定西期中) 如图所示，图线1表示的导体电阻为R1 ，图线2表示的导体的电阻为R2 ，则下列说法正确的是（）A . R1：R2=1：3B . R1：R2=3：1C . 将R1与R2串联后接于电源上，则电流比I1：I2=1：3D . 将R1与R2并联后接于电源上，则电流比I1：I2=1：3二、多选题 (共7题；共21分)9. （3分） (2019高二上·揭西期中) M、N是某电场中一条电场线上的两点，若在M点释放一个初速度为零的电子，电子仅受电场力作用，并沿电场线由M点运动到N点，其电势能Ep随位移x变化的关系如图所示，其中电子在M点时的电势能为EpM ，电子在N点时的电势能为EpN ，则下列说法正确的是（）A . 电子在N点时的动能大于在M点的动能B . 该电场有可能是匀强电场C . 该电子运动的加速度越来越小D . 电子运动的轨迹为曲线10. （3分）(2017·黑龙江模拟) 如图所示，a、b是x轴上关于O点对称的两点，c、d是y轴上关于O点对称的两点，c、d两点分别固定一等量异种点电荷，带负电的检验电荷仅在电场力作用下从a点沿曲线运动到b点，E为第一象限内轨迹上的一点，以下说法正确的是（）A . c点的电荷带正电B . a点电势高于E点电势C . E点场强方向沿轨迹在该点的切线方向D . 检验电荷从a到b过程中，电势能先增加后减少11. （3分） (2016高二上·嘉峪关期中) 铅蓄电池的电动势为2V，这表示（）A . 电路中每通过1C电量，电源把2J的化学能转变为电能B . 蓄电池两极间的电压为2VC . 蓄电池能在1s内将2J的化学能转变成电能D . 蓄电池将化学能转变成电能的本领比一节干电池（电动势为1.5V）的大12. （3分） (2016高二上·庄浪期中) 如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A，B，C三点的场强分别为EA、EB、EC ，电势分别为φA、φB、φC ， AB，BC间的电势差分别为UAB、UBC ，则下列关系中正确的有（）A . φA＞φB＞φCB . EC＞EB＞EAC . UAB＜UBCD . UAB=UBC13. （3分）某同学研究电子在电场中的运动时，电子仅受电场力作用，得到了电子由a点运动到b点的轨迹（虚线所示）图中一组平行实线可能是电场线，也可能是等势面，则下列说法正确的是（）A . 不论图中实线是电场线还是等势面，a点的电势都比b点低B . 不论图中实线是电场线还是等势面，a点的加速度都比b点小C . 如果图中实线是电场线，电子在a点动能较小D . 如果图中实线是等势面，电子在a点电势能较小14. （3分） (2016高二上·绵阳期中) 如图所示，平行直线表示电场线，但未标方向，电荷量为+1×10﹣2C 的粒子在电场中只受电场力作用，由M点移到N点，动能变化了0.1J，若M点电势为﹣10V，轨迹1在M点的切线沿水平方向，轨迹2在M点的切线沿竖直方向，则（）A . 电场线方向从左向右B . 粒子的运动轨迹是轨迹2C . N点的电势为10VD . 此过程中粒子的电势能增加了0.1J15. （3分）如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知（）A . Q点的电势比P点高B . 油滴在Q点的动能比它在P点的大C . 油滴在Q点的电势能比它在P点的大D . 油滴在Q点的加速度大小比它在P点的小三、解答题 (共4题；共50分)16. （15分） (2019高二上·集宁期中) 如图所示，光滑绝缘细杆竖直放置，它与以点电荷+Q为圆心的某一个圆周交于B，C两点，质量为m，带电荷量为-q的小环从A点由静止下滑，已知q＜＜Q，AB=h，小环到达B点时，速度为，求：（1）小环由A到B过程中，静电力对小环做的功；（2） A，C两点间的电势差UAC等于多少?17. （15分） (2019高三上·西安月考) 风洞实验室能产生大小和方向均可改变的风力，如图所示,在风洞实验室中有足够大的光滑水平面,在水平面上建立xOy直角坐标系,质量的小球以初速度从O 点沿x轴正方向运动,在0-2.0s内受到一个沿y轴正方向、大小的风力作用；小球运动2.0s后风力方向变为y轴负方向、大小变为 ,（图中未画出）试求：（1） 2.0s末小球在y方向的速度大小和小球2.0s内运动的总位移大小；（2）风力作用多长时间,小球的速度变为与初速度相同；（3）小球回到x轴上时的动能。
武汉市2020年高二上学期物理期末考试试卷(I)卷
武汉市2020年高二上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共5题；共10分)1. （2分）如图所示，匀强电场的场强，A、B两点相距0.2m，两点连线与电场的夹角是，下列说法正确的是（）A . 电荷量的电荷从A点运动到B点电势能增大6JB . 电荷量的电荷从A点运动到B点电场力做功为-6JC . 若取A点的电势为0，则B点的电势D . 两点间的电势差是2. （2分） (2017高二上·珠海期末) 如图为某电场中的一条电场线，M、N是这条电场线上的两点．这两点的电势分别为φM=﹣8V、φN=﹣2V，则以下判断正确的是（）A . 电场线方向为从M指向NB . M 点的场强一定小于N点的场强C . 将一个电子从M点由静止释放，则它一定会向N点运动D . 将一个电子从M点移到N点，电场力做功﹣6eV3. （2分）如图所示，左侧水平台面上固定着条形磁铁，右侧固定着螺线管。
闭合开关S后，下列判断正确的是（）A . 螺线管内的磁场方向向右，磁铁受到的斥力向左B . 螺线管内的磁场方向向右，磁铁受到的斥力向右C . 螺线管内的磁场方向向左，磁铁受到的斥力向左D . 螺线管内的磁场方向向左，磁铁受到的斥力向右4. （2分）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献．下列说法不正确的是（）A . 欧姆发现欧姆定律，说明了热现象和电现象之间存在联系B . 奥斯特发现电流的磁效应，揭示了电现象和磁现象之间的联系C . 焦耳发现电流的热效应，定量得出了电能和热能之间的转换关系D . 法拉第发现电磁感应现象，揭示了磁现象和电现象之间的联系5. （2分）如图，虚线框内是一个未知电路，测得它的两端点a、b之间电阻是R，在a、b之间加上电压U，测得流过电路的电流为I，则未知电路的电功率一定是（）A . I2RB .C . UID . UI－I2R二、多选题 (共3题；共9分)6. （3分）如图所示，A、B为相互接触的用绝缘支架支持的金属导体，起初它们不带电，在它们的下部贴有金属箔片，C是带正电的小球，下列说法正确的是（）A . 把C移近导体A时，A，B上的金属箔片都张开B . 把C移近导体A，先把A，B分开，然后移去C，A，B上的金属箔片仍张开C . 先把C移走，再把A，B分开，A，B上的金属箔片仍张开D . 先用手接触一下A端再拿开，然后把C移走，再把A，B分开，A上的金属箔片不张开，而B上的金属箔片张开7. （3分） (2019高二上·杭州期中) 平行板电容器C与两个可变电阻器R1、R2以及电源连成如图所示的电路．闭合开关S待电路稳定后，电容器C两极板带有一定的电荷．要使电容器所带电荷量增加，以下方法中可行的是（）A . 只增大R1B . 只减小R1C . 只减小R2D . 只减小a、b两极板间的距离8. （3分） (2017高三上·陆川期末) 绝缘光滑斜面与水平面成α角，质量为m、带电荷量为﹣q（q＞0）的小球从斜面上的h高度处释放，初速度为v0（v0＞0），方向与斜面底边MN平行，如图所示，整个装置处在匀强磁场B中，磁场方向平行斜面向上．如果斜面足够大，且小球能够沿斜面到达底边MN．则下列判断正确的是（）A . 匀强磁场磁感应强度的取值范围为0≤B≤B . 匀强磁场磁感应强度的取值范围为0≤B≤C . 小球在斜面做变加速曲线运动D . 小球到达底边MN的时间t=三、实验题 (共3题；共10分)9. （5分）如图所示，黑盒有四个接线柱，内有4只阻值均为6Ω的电阻，每只电阻都直接与接线柱相连．测得Rab=6Ω，Rac=Rad=10Ω．Rbc=Rbd=Rcd=4Ω，试画出黑盒内的电路．10. （1分）欲测量G表的内阻和一个电源的电动势E内阻要求：测量尽量准确、能测多组数据且滑动变阻器调节方便，电表最大读数不得小于量程的待测元件及提供的其他实验器材有：A、待测电源E：电动势约，内阻在间B、待测G表：量程，内阻在间C、电流表A：量程2A，内阻约D、电压表V：量程300mV，内阻约E、定值电阻：；F、滑动变阻器：最大阻值，额定电流1AG、电阻箱：H、开关S一个，导线若干（1）小亮先利用伏安法测量G表内阻．①图甲是小亮设计的实验电路图，其中虚线框中的元件是________；填元件序号字母②说明实验所要测量的物理量________；③写出G表内阻的计算表达式 ________．（2）测出后，小聪把G表和电阻箱串联、并将接入电路的阻值调到，使其等效为一只电压表，接着利用伏安法测量电源的电动势E及内阻r．①请你在图乙中用笔画线，将各元件连接成测量电路图________，②若利用测量的数据，作出的G表示与通过滑动变阻器的电流I的关系图象如图丙所示，则可得到电源的电动势 ________V，内阻 ________;11. （4分） (2019高二上·赤峰月考)（1）现有一合金制成的圆柱体。
2020年湖北省武汉市汉阳第二中学高二物理上学期期末试卷含解析
2020年湖北省武汉市汉阳第二中学高二物理上学期期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 有以下说法正确的是A．雨后天空出现的彩虹是光的衍射现象B．水面油膜呈现彩色条纹是光的干涉现象C．医学上用光导纤维制成内窥镜，用来检查人体内脏器官的内部。
它利用的光的全反射原理D．彩超是一种先进的检测技术。
向病人体内发射一定频率的超声波，超声波经血液反射后被专用仪器接收。
测出反射波的频率变化，就可知道血液的流速。
这一技术应用了波的多普勒效应参考答案：BCD2. 如图所示，氕、氘、氚的原子核自初速为零经同一电场加速后，又经同一匀强电场偏转，最后打在荧光屏上，那么()A．经过加速电场过程，电场力对氚核做的功最多B．经过偏转电场过程，电场力对三种核做的功一样多C．三种原子核都打在屏上的同一位置上D．三种原子核打在屏上时的速度一样大．参考答案：BC 3. 直导线ab长为L，水平放置在匀强磁场中，磁场方向如图，磁感应强度为B，导线中通有恒定电流，电流为I，则A．若电流方向由b向a，则安培力方向竖直向上B．导线在纸面内转动，所受安培力大小为BIL不变C．若使导线在纸面内转过α角，则安培力大小变成BIL cosαD．若使导线在垂直纸面的平面内转过α角，则安培力大小变为BIL sinα参考答案：B4. 汤姆孙通过对阴极射线的研究发现了电子．如图所示，把电子射线管（阴极射线管）放在蹄形磁铁的两极之间，可以观察到电子束偏转的方向是（）A. 向下B. 向上C. 向左D. 向右参考答案：A试题分析：磁场方向从左到右，带负电的电子束从负极到正极，所以根据左手定则可得离子束受到向下的洛伦兹力作用，故A正确考点：考查了洛伦兹力方向的判断5. 在氢原子光谱中，可见光区域中有14条，其中有4条属于巴耳末系，其颜色为一条红色，一条蓝色，两条紫色．它们分别是从n＝3、4、5、6能级向n＝2能级跃迁时产生的，则以下判断不正确的是（）A．红色光谱线是氢原子从n＝6能级到n＝2能级跃迁时产生的B．紫色光谱线是氢原子从n＝6或n＝5能级向n＝2能级跃迁时产生的C．若从n＝6能级跃迁到n＝1能级将产生红外线D．若从n＝6能级跃迁到n＝2能级所辐射的光子不能使某金属产生光电效应，则从n＝6能级向n＝3能级跃迁时辐射的光子将可能使该金属产生光电效应参考答案：ACD二、填空题：本题共8小题，每小题2分，共计16分6. 如图所示，电子射线管（A为其阴极），水平放在蹄形磁铁的N、S两极间，射线管的阳极B接在直流高压电源的__________（填“正极”或“负极”），此时，荧光屏上的电子束运动径迹__________偏转。

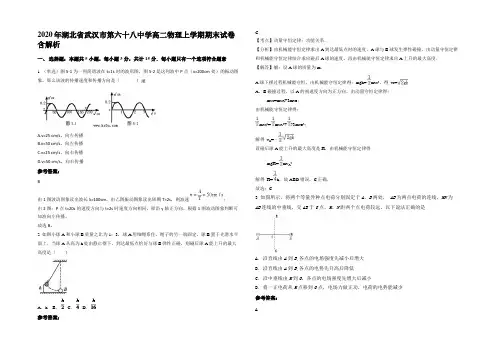

2020年湖北省武汉市第六十八中学高二物理上学期期末试卷含解析
2020年湖北省武汉市第六十八中学高二物理上学期期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. （单选）图5-1为一列简谐波在t=1s时的波形图，图5-2是这列波中P点（x=200cm处）的振动图象，那么该波的传播速度和传播方向是（）A.v=25 cm/s，向左传播B.v=50 cm/s，向左传播C.v=25 cm/s，向右传播D.v=50 cm/s，向右传播参考答案：B由1图波动图象读出波长λ=100cm，由乙图振动图象读出周期T=2s，则波速；由2图：P点t=20s的速度方向与t=2s时速度方向相同，即沿y轴正方向，根据1图波动图象判断可知波向左传播。
故选B。
2. 如图小球A和小球B质量之比为1：3，球A用细绳系住，绳子的另一端固定，球B置于光滑水平面上．当球A从高为h处由静止摆下，到达最低点恰好与球B弹性正碰，则碰后球A能上升的最大高度是（）A．h B．C．D．参考答案：C【考点】动量守恒定律；功能关系．【分析】由机械能守恒定律求出A到达最低点时的速度，A球与B球发生弹性碰撞，由动量守恒定律和机械能守恒定律结合求出碰后A球的速度，再由机械能守恒定律求出A上升的最大高度．【解答】解：设A球的质量为m．A球下摆过程机械能守恒，由机械能守恒定律得：mgh=mv02，得v0=A、B碰撞过程，以A的初速度方向为正方向，由动量守恒定律得：mv0=mv A+3mv B；由机械能守恒定律得：mv02=mv A2+?3mv B2；解得v A=﹣设碰后球A能上升的最大高度是H，由机械能守恒定律得mgH=mv A2解得H=h，故ABD错误，C正确．故选：C3. 如图所示，将两个等量异种点电荷分别固定于A、B两处，AB为两点电荷的连线，MN为AB连线的中垂线，交AB于O点，M、N距两个点电荷较远，以下说法正确的是A．沿直线由A到B,各点的电场强度先减小后增大B．沿直线由A到B,各点的电势先升高后降低C．沿中垂线由M到O，各点的电场强度先增大后减小D．将一正电荷从M点移到O点，电场力做正功，电荷的电势能减少参考答案：A4. （单选题）在如图所示的位移—时间图象和速度—时间图象中，给出的四条图线甲、乙、丙、丁分别代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是A. 甲车做曲线运动，乙车做直线运动B. 乙、丙两车做匀变速直线运动，甲、丁两车做变加速直线运动C. 0~时间内，甲车通过的路程等于乙车通过的路程D. 0~时间内，丙、丁两车的平均速度相等参考答案：CA、x-t图象中，位移方向用正负表示，图中甲、乙两个物体的位移一直为正，且不断增加，故甲与乙都是单向的直线运动，故A错误；B、x-t图象的斜率表示速度，v-t图象的斜率表示加速度，故甲车做减速直线运动，乙车做匀速直线运动，丙车做匀加速直线运动，丁车做加速度减小的加速运动，故B错误；C、在t1时刻甲、乙两车的位移相等，又都是单向直线运动，所以两车路程相等，故C正确；D、0～t2时间内，丙的位移小于丁的位移，时间相等，平均速度等于位移除以时间，所以丙的平均速度小于丁车的平均速度，故D错误；故选C。
【高中教育】2020高二物理上学期期末考试试题(含解析)
中，如图所示，斜面高为H，释放物体后，物块落地的速度大小为( )A。
B。
C。
D。
【答案】C【解析】对物块进行受力分析：物块受重力mg和水平向左的电场力F．物块从静止开始沿重力和电场力的合力方向做匀加速直线运动．运用动能定理研究从开始到落地过程，得：mgH+F•Hcotβ=mv2-0，解得，v=2，故选C．点睛：正确分析研究对象的运动情况是解决问题的前提，根据题目已知条件和求解的物理量选择物理规律解决问题．要知道物体的运动是由所受到的力和初状态决定的．这个题目容易错误地认为物块沿着斜面下滑．3。
如图所示,闭合矩形线圈abcd与长直导线MN在同一平面内,线圈的ab、dc两边与直导线平行,直导线中有逐渐增大、但方向不明的电流,则 ( )A。
可知道线圈中的感应电流方向B。
可知道线圈各边所受磁场力的方向C。
无法判断整个线圈所受的磁场力的方向D。
无法判断线圈中的感应电流方向,也无法判断线圈所受磁场力的方向【答案】B【解析】试题分析：A、由于导线中的电流方向不确定，所以线圈中的感应电流方向不确定；错误B、根据楞次定律可知，当电流增大时线框中的感应电流阻碍增大，线框有收缩的趋势，各边受到向里的磁场力；正确C、由题意可知，线框中的磁通量增大，根据楞次定律可知，线框受向右运动的力；正确D、由ABC可知D错误故选BC考点：法拉第电磁感应定律点评：本题由于不知道导线中的电流方向，要用楞次定律中的“增缩减扩”和“来拒去留”来解释。
4。
如图所示，在方向垂直向里，磁感应强度为B的匀强磁场区域中有一个由均匀导线制成的单匝矩形线框abcd，线框在水平拉力作用下以恒定的速度v沿垂直磁场方向向右运动，运动中线框dc边始终与磁场右边界平行，线框边长ad＝l，cd＝2l。
线框导线的总电阻为R。
则线框离开磁场的过程中 ( )A。
线框中的电流在ab边产生的热量为B。
线框中的电流在ad边产生的热量为C。
ab间的电压为D。
ad间的电压为【答案】B【解析】产生的感应电动势：E=2Blv，感应电流：I=，线框中的电流在ab边产生的热量为Qab=，故A错误;由上分析可知，线框中的电流在ad边产生的热量：，故B正确。
武汉市2020年高二上学期物理期末考试试卷(I)卷(考试)
武汉市2020年高二上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共22分)1. （2分） (2018高二上·金华月考) 以下说法正确的是（）A . 法国科学家库仑命名了自然界的两种电荷：正电荷和负电荷B . 卡文迪许最早测出引力常量C . 牛顿完成了著名的理想斜面实验，并由此得出了牛顿第一定律D . 奥斯特根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说2. （2分）(2016·厦门模拟) 在匀强电场中有一个半径为R=1m的圆，电场方向与圆的平面平行，O，P两点电势差为10V，一个电子在该匀强电场中仅受电场力作用下运动，且在P，Q两点上速度方向与圆的切线一致，速度大小均为1m/s，则（）A . 电子从P到Q的运动过程中，动能先增大后减小B . 电子可能做圆周运动C . 该匀强电场的电场强度E=10V/mD . O点与圆周上电势最低的点的电势差为10 V3. （2分）在一段粗细均匀的金属丝上加上电压U，在t时间内通过截面的电量为Q，现将金属丝均匀拉长，使其直径变为原来的一半，再在两端加上相同的电压U，在同样的t时间内通过其截面的电量为（）A . 4QB . 2QC . QD . Q4. （2分）如图所示，直角三角形ABC中∠A=60°，AD=DC，置于B、C两点垂直纸面的直导线中通有大小相等、方向向里的恒定电流，D点的磁感应强度大小为B0。
若把置于C点的直导线移至A点，电流大小和方向都不变，则D点的磁感应强度变为（）A . 大小为，方向向下B . 大小为等，方向向下C . 大小为B0 ，方向向左D . 大小为2B0 ，方向向左5. （2分） (2017高二上·鄂尔多斯期中) 如图所示的电路中，电源的电动势为E内阻为r，电路中的C点接地．若在A、C之间再并接一个电阻R，则A、B两点电势的变化情况是（）A . A，B两点的电势都降低B . A，B两点的电势都升高C . A点的电势升高，B点的电势降低D . A点的电势降低，B点的电势升高6. （2分） (2019高二下·延边月考) 如图所示，正方形导线框abcd和菱形MNPQ在同一水平面内，ab＝MN ＝MP＝L，ab⊥NQ，N位于ab的中点，菱形区域存在方向竖直向上的匀强磁场，使线框从图示位置沿NQ方向匀速穿过菱形区域，规定电流逆时针为正，则线框中的电流i随位移x变化的图象可能是（）A .B .C .D .7. （2分）如图，圆形区域内有一垂直纸面的匀强磁场，P为磁场边界上的一点。
武汉市高二上学期物理期末考试试卷(I)卷
武汉市高二上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共16题；共32分)1. （2分） (2018高二上·江苏月考) 下列物理量的单位中，属于基本单位的是（）A . NB . kgC .D .2. （2分） (2017高二上·吉林期中) 关于点电荷的下列说法中正确的是（）A . 只有体积很小的带电体，才能作为点电荷B . 点电荷是元电荷C . 点电荷一定是电量很小的电荷D . 两个带电的金属小球，不一定能将它们作为电荷集中在球心的点电荷处理3. （2分） (2018高一下·芒市期末) 在下列选项中，都属于国际单位中基本单位的是（）A . 千克、秒、牛顿B . 克、米、秒C . 千克、米、秒D . 焦耳、克、米4. （2分）有a、b、c、d四个小磁针，分别放置在通电螺线管的附近和内部，如图所示。
其中哪一个小磁针的指向是正确的A . aB . bC . cD . d5. （2分）两个带电体距离相当远，相距r，一个带电为，另一个带电为，若两个带电体大小相同，将它们接触一下后分开放在原处，则它们之间的静电力F大小为A .B .C .D .6. （2分）如图所示，一电容器的两极通过电阻始终与电源的正负极相连，在增大电容器两极板间的距离的过程中，下列说法正确的是（）A . 电容器所带电荷量增大B . 电阻上有a流向b的微弱电流C . 电容器两极板间的电压变大D . 电容器两极板间的电场强度变大7. （2分）在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1和R2为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表。
开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态。
在P向上移动的过程中，下列说法正确的是（）A . A表的示数变大B . 油滴向上加速运动C . G中有由a至b的电流D . 电源的输出功率一定变大8. （2分）如图所示，一根可以自由转动的通电导线，放在条形磁铁附近，其中点恰好与磁铁中线在同一直线上，电流方向由a到b，则导线（）．A . 不受磁场力作用B . 垂直纸面向外平移C . a端向外b端向里转动，且靠向磁铁D . a端向里b端向外转动，且远离磁铁9. （2分） (2017高二上·绵阳期中) 下列说法中正确的是（）A . 在场强较小处，电荷在该处的电势能也较小B . 电荷在场强为零处，电势能不一定为零C . 在零电势的位置处，电场强度必为零D . 在场强相等的各点，电荷的电势能必相等10. （2分）如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A . 线圈平面沿着与磁感线垂直的方向运动B . 线圈平面沿着与磁感线平行的方向运动C . 线圈绕着与磁场平行的直径ab旋转D . 线圈绕着与磁场垂直的直径cd旋转11. （2分） (2019高二上·应县月考) 根据磁感应强度的定义式B＝F/(IL)，下列说法中正确的是（）A . 在磁场中某确定位置，B与F成正比，与I、L的乘积成反比B . 一小段通电直导线在空间某处受磁场力F＝0，那么该处的B一定为零C . 磁场中某处B的方向跟电流在该处受磁场力F的方向相同D . 一小段通电直导线放在B为零的位置，那么它受到的磁场力F也一定为零12. （2分） (2017高二上·金华期中) 如图，电灯的灯丝电阻为2Ω，电池电动势为2V，内阻不计，线圈匝数足够多，其直流电阻为3Ω．线圈电阻为零，当K突然断开时，则下列说法正确的是（）A . 电灯立即变暗再熄灭，且电灯中电流方向与K断开前方向相同B . 电灯立即变暗再熄灭，且电灯中电流方向与K断开前方向相反C . 电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前相同D . 电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前相反13. （2分） (2019高三上·昌平月考) 如图所示，电路中的电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是（）A . L1灯变亮，L2灯变暗，L3灯变亮B . L1灯变暗，L2灯变亮，L3灯变暗C . L1、L2两灯都变亮，L3灯变暗D . L1、L2两灯都变暗，L3灯变亮14. （2分） (2019高二下·梅县月考) 一带负电油滴在场强为E的匀强电场中的运动轨迹如图中虚线所示，电场方向竖直向下。
武汉市2020年高二上学期物理期末考试试卷(I)卷(测试)
武汉市2020年高二上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共28分)1. （2分） (2017高二下·徐州会考) 物理学发展历程中，利用理想实验推翻“力是维持物体运动的原因”的科学家是（）A . 阿基米德B . 牛顿C . 伽利略D . 亚里士多德2. （2分）真空中两个相同的金属小球，带同种电荷，电量分别为Q和3Q，相距较远（看作点电荷），它们之间的相互作用力为3F，如果将它们接触后放回原处，它们之间的作用力变为（）A . FB . 2FC . 3FD . 4F3. （2分） (2017高二上·大庆期末) 如图，倾角为θ的粗糙绝缘体斜面固定于水平向左的匀强磁场B中，将通电直导线垂直于斜面水平放置，导线中电流方向垂直于纸面向里如果导线能静置于斜面上，则下列说法正确的是：（）A . 导线一定受到斜面弹力，但不一定受斜面摩擦力B . 导线一定受到斜面摩擦力，但不一定受斜面弹力C . 如果导线受弹力作用，那么也一定会受摩擦力的作用，且弹力和摩擦力合力一定垂直向上D . 如果导线受弹力作用，那么也一定会受摩擦力的作用，且弹力和摩擦力合力不一定垂直向上4. （3分）充电宝是当今流行的移动充电电源，人们可以随时随地的给手机充电。
如图为某容量为12000mA·h 的充电宝，下列说法正确的是（）A . 该充电宝储存的电荷量为43200CB . 该充电宝能给手机充电12000hC . 该充电宝充电的电流大小为12000mAD . 若手机通话时平均电流为200mA，则该充电宝能支持手机通话最长可达60h5. （2分） (2017高二上·黑龙江期中) 一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示．容器内表面为等势面，A、B为容器内表面上的两点，下列说法正确的是（）A . A点的电场强度比B点的大B . 小球表面的电势比容器内表面的低C . B点的电场强度方向与该处内表面垂直D . 将检验电荷从A点沿不同路径到B点，电场力所做的功不同6. （2分） (2016高二上·淄川期中) 一个电流计的满偏电流Ig=100μA，内阻为600Ω，要把它改装成一个量程为0.6A的电流表，则应在电流计上（）A . 串联一个5.4kΩ的电阻B . 串联一个约0.1Ω的电阻C . 并联一个约0.1Ω的电阻D . 并联一个5.4kΩ的电阻7. （2分） (2019高二上·保定月考) 回旋加速器是加速带电粒子的装置，如图所示．若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电周期为T．设D形盒半径为R，则下列说法正确的是（）A . 质子在磁场和电场中均被加速B . 质子被加速后的最大速度不可能超过C . 加速电压越大，粒子飞出加速器时的速度越大D . 不改变B和T，该回旋加速器也能用于加速其它粒子8. （2分） (2018高二下·玉溪期末) 汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10A，电动机启动时电流表读数为58A，若电源电动势为12.5V，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了（）A . 35.8WB . 43.2WC . 48.2WD . 76.8W9. （2分）(2016·阳东模拟) 某电容式话筒的原理示意图如题图所示，E为电源，R为电阻，薄片P和Q为两金属基板。
