四等水准测量外业记录表
下丝
下丝
黑面
（m）
红面
（m）
后距
前距
视已知BM1的高程为:100.000m。
导线测量外业记录表
日期：_____________天气：_____仪器型号：____________组号：________
观测者：_______________记录者：_______________参加者：______________
平均=__________m。
边长名：__________
第一次=__________m。
第二次=__________m。
平均=__________m。
边长名：__________
第一次=__________m。
第二次=__________m。
平均=__________m。
校核
内角和闭合差f=
经纬仪法测量碎部点外业记录表
点号
视距读数(m)
中丝
读数v(m)
竖盘读数L
( o′)
水平读数β
( o′)
水平距离(m)
碎部点高程(m)
上丝读数(m)
下丝读数(m)
上下丝之差(m)
请将所测地形图粘贴在此处：
四等水准测量外业记录表
日期：__________天气：_____仪器型号：____________组号：________
观测者：_______________记录者：_______________司尺者：_______________
编
号
后
尺
上丝
前尺
上丝
方向
及
尺号
标尺读数
K+黑
减红(mm)
高差
中数
（m）
日期：_____________天气：_____仪器型号：____________组号：________
观测者：_______________记录者：_______________司尺者：_______________
测站点：_________后视点：________仪器高：_________m测站高程：_______m
测点
盘位
目标
水平度盘读数
° ′ ″
水平角
示意图及边长
半测回值
° ′ ″
一测回值
° ′ ″
边长名：__________
第一次=__________m。
第二次=__________m。
平均=__________m。
边长名：__________
第一次=__________m。
第二次=__________m。

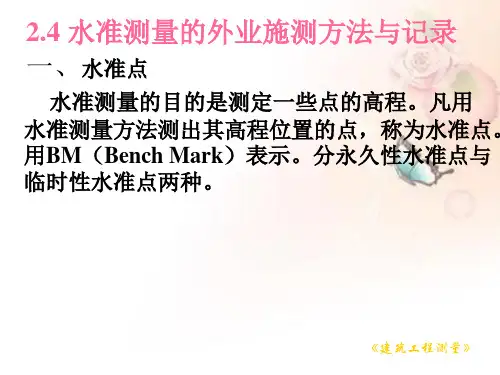

水准测量的外业施测方法与记录
TP3
HB 未知
高差(m) 高程(m)
+1.275 +1.452 -0.761 -0.157
372.254 373.529 374.981 374.220 374.063
水准测量实习外业与内业
由临时水准点BMA，测未知点P，往测两站，返测两站。
已知临时水准点BMA点高程HA=50.000m, 求P点的高程。
《建筑工程测量》
（二）、路线水准测量的施测方法
从已知水准点到待定水准点之间组成路线形式， 连续多站重复一个测站的基本操作，高程逐站传 递，从而求得路线上各待定点的高程。 1、水准路线的形式 (1)附合水准路线
从已知水准点BM A出
发，沿各待定高程点逐站 进行水准测量，最后附合
到另一水准点BM B上。
《建筑工程测量》
2、路线水准测量的施测方法
通常待定点离水准点较远或高差很大，就需要 连续多次安置仪器才能测定两点高差，例如下图：
第1站 ：hA1 =a1- b1 第2站 ：h12 =a2- b2 第3站 ：h23 =a3- b3 ………………………. 第n站 ：hnB =an- bn
____________________
往测
转点1
P
BMA
《土建工程测量》
往测
BMA
转点1
P
《土建工程点2
《土建工程测量》
外业结束，每人在室内独立进行内业计算。
已知临时水准点BMA高程HA=50.000m,求P点的高程 。
返测
P
A 转点
《土建工程测量》
仪高法计算高程
日期: 地点:
天气: 仪器:
观测: 记录:
测站
《建筑工程测量》
四等水准测量记录表
|
|
0.1265
|
-0.1445
|
1.892
|
1.881
|
0.6155
|
0.159
|
-1.5525
| -4 0.663 0.375 28.8 -0.3 0.743 0.568 17.5 3.9 0.832 0.498 33.4 -4.6 0.417 0.218 19.9 -0.4 0.993 0.612 38.1 0 1.518 1.338 18 -0.1 2.412 1.729 68.3 -0.1 1.937 1.618 31.9 3.1 0.942 0.762 18 1.6 -6.9 2.753 2.462 29.1 -7.2 1.958 1.822 13.6 -3.3 2.752 2.372 38 -7.9 2.36 2.157 20.3 -8.3 1.861 1.48 38.1 -8.3 2.039 1.858 18.1 -8.4 1.165 0.481 68.4 -8.5 0.486 0.198 28.8 -5.4 1.912 1.748 16.4 -3.8 后尺2# 前尺1# 后-前 后尺1# 前尺2# 后-前 后尺2# 前尺1# 后-前 后尺1# 前尺2# 后-前 后尺2# 前尺1# 后-前 后尺1# 前尺2# 后-前 后尺2# 前尺1# 后-前 后尺1# 前尺2# 后-前 后尺2# 前尺1# 后-前 0.519 2.609 -2.09 0.655 1.883 -1.228 0.662 2.562 -1.9 0.345 2.259 -1.914 0.802 1.672 -0.87 1.428 1.949 -0.521 2.071 0.822 1.249 1.778 0.341 1.437 0.853 1.828 -0.975 5.304 7.295 -1.991 5.342 6.671 -1.329 5.452 7.25 -1.798 5.032 7.046 -2.014 5.59 6.359 -0.769 6.114 6.735 -0.621 6.858 5.511 1.347 6.464 5.13 1.334 5.64 6.514 -0.874 2 1 1 0 -1 1 -3 -1 -2 0 0 0 -1 0 -1 1 1 0 0 -2 2 1 -2 3 0 1 -1
四等水准测量的外业测量步骤及内业计算的主要公式
四等水准测量的外业测量步骤及内业计算的主要公式
四等水准测量是一种常用的大地水准测量方法，用于测量地面上两个点之间的高程差。
下面是四等水准测量的外业测量步骤及内业计算的主要公式：
外业测量步骤：
1. 设站：选取测站点，并设置水准仪。
2. 观测：在各测站点上进行视线测量，记录水准仪读数。
3. 收站：移动至下一个测站点，重复观测步骤。
4. 控制测量：在适当的间隔处进行控制测量，以校正测量误差。
内业计算主要公式：
1. 高差观测值的纠正：
高差观测值的纠正 = 高差观测值 - 折差 - 改正数
其中，折差是由于视线折射引起的高差修正值，改正数是根据控制测量结果进行的纠正。
2. 高程改正数的计算：
高程改正数= Σ高差观测值 / 测站数
3. 闭合差的计算：
闭合差 = 高差观测值的代数和
4. 高程调整值的计算：
高程调整值 = 闭合差 / 测站数
5. 最终高程的计算：
最终高程 = 基准点高程+ Σ高程调整值
在四等水准测量中，还涉及其他一些参数和计算公式，如观测误差的计算、闭合差限差的确定等。
具体的计算过程和公式会根据实际情况和测量要求而有所不同。
因此，在进行四等水准测量时，最好参考相关的测量手册、标准和指南，并遵循正确的测量程序和计算方法，以确保测量结果的准确性和可靠性。
四等水准测量
1．四等水准测量方法：双面尺法四等水准测量是在小地区布设高程控制网的常用方法，是在每个测站上安置一次水准仪，但分别在水准尺的黑、红两面刻划上读数，可以测得两次高差，进行测站检核。
除此以外，还有其他一系列的检核。
步骤：（1）从某一水准点出发，选定一条闭合水准路线，设置4~6站。
（2）安置水准仪的测站至前、后视立尺点的距离，应该用步测使其相等。
在每一测站，按下列顺序进行观测：①后视水准尺黑面，读取上、下视距丝和中丝读数，记入记录表(表6.15)中(1)、(2)、(3)；②前视水准尺黑面，读取上、下视距丝和中丝读数，记入记录表中(4)、(5)、(6)；③前视水准尺红面，读取中丝读数，记入记录表中(7)；④后视水准尺红面，读取中丝读数，记入记录表中(8)；这样的观测顺序简称为“后-前-前-后”，其优点是可以减弱仪器下沉误差的影响。
概括起来，每个测站共需读取8个读数。
（3）随测随记：记录者在“四等水准测量记录”表中按表头表明次序⑴~⑻记录各个读数，⑼~ ⒃为计算结果：后视距离⑼=100×{ ⑴-⑵}前视距离⑽=100×{ ⑷-⑸}视距之差⑾=⑼-⑽，要求（11）不超过5m∑视距差⑿=上站⑿+本站⑾，要求（12）不超过10m红黑面差⒀=⑹+K-⑺，（K=4.687或4.787）；⒁=⑶+K-⑻，要求（13）、（14）均不超过3mm黑面高差⒂=⑶-⑹；红面高差⒃=⑻-⑹；红黑面高差之差⒄=⒂±0.100-⒃，要求（17）不超过5mm测站高差观测值⒅=1/2{ ⒂+⒃±0.100 }每站读数结束( ⑴~⑻)，随即进行各项计算( ⑼~⒃)，并按技术指标进行检验，满足限差后方能搬站，同法施测其他各站。
（4）每页计算校核：①高差部分：在每页上，后视红、黑面读数总和与前视红、黑面读数总和之差，应等于红、黑面高差之和。
对于测站数为偶数的页：2[(3)+(8)]—2[(6)+(7)]=∑[(15)+(16)]=2∑(18)对于测站数为奇数的页：∑[(3)+(8)]—2[(6)+(7)]= ∑[(15)十(16) ±0．100]=2∑(18)②视距部分：在每页上，后视距总和与前视距总和之差应等于本页末站视距差累积值与上页末站视距差累积值之差。
水准测量记录表双仪高法示例
考试牌编号 :4- Ⅳ-06 考评员签字 : 高 斯
考生签考试牌编号 :4-Ⅳ-06
水准测量记录表 （双仪高法） 示例
项目名称： 江苏建筑职业技术学院西校区 水准测量
考站号： 06
仪器： S3
测站
测序 点名
(流水号 )
B1 一次
B2
1
B1 二次
B2
B2 一次
B3
3 分；未
5、职业素养： 15 分
操作规范（仪器上、下脚架与中心连接螺旋松开时， 手不得离开仪器， 并且手要托住仪器照准 部或符合水准器部位） ；文明作业； 爱惜仪器（仪器完好、无损坏） ；仪器迁站过程中不奔跑，得 满分。否则，操作不规范，扣 5 分；不文明作业，扣 5 分；损坏仪器扣 10 分。
6、操作时间： 20 分
80 分，其他部分扣 10 分。
4、开箱、装箱： 5 分
按开箱时原样放回并扣紧箱盖锁扣，得满分。否则，仪器装箱但未扣紧箱盖锁扣，扣 将仪器放回箱内，扣 5 分。
3 分；未
5、职业素养： 15 分
操作规范（仪器上、下脚架与中心连接螺旋松开时， 手不得离开仪器， 并且手要托住仪器照准 部或符合水准器部位） ；文明作业； 爱惜仪器（仪器完好、无损坏） ；仪器迁站过程中不奔跑，得 满分。否则，操作不规范，扣 5 分；不文明作业，扣 5 分；损坏仪器扣 10 分。
一次成活。
（ 4）钢筋工作业： 完成一简支梁， 截面宽 150mm，高 250mm，长 1500mm，下部受力筋 2 10， 架立钢筋 2 8，箍筋 6@150mm 的钢筋加工、绑扎工作。要求加工 2 根受力筋和 4 根箍筋，混凝 土保护层取 25mm。
四等水准测量外业记录表
日期： __________ 天气： _____ 仪器型号： ____________ 组号： ________
观测者： _______________ 记录者： _______________ 司尺者： _______________
编
号
后
尺
上丝
前尺
上丝
方向
及
尺号
标 尺 读 数
点号
视距读数 (m)
中丝
读数 v(m)
竖盘读数 L
( o ′)
水平读数 β
( o ′)
水平距离 (m)
碎部点高程 m)
上丝读数 (m)
下丝读数 (m)
上下丝之差 (m)
请将所测地形图粘贴在此处：
测点
盘位
目标
水平度盘读数
° ′ ″
水平角
示意图及边长
半测回值
° ′ ″
一测回值
° ′ ″
边长名： __________
第一次 =__________m 。
第二次 =__________m 。
平 均 =__________m 。
边长名： __________
第一次 =__________m 。
第二次 =__________m 。
校核
角和闭合差 f=
经纬仪法测量碎部点外业记录表
日期： _____________ 天气： _____ 仪器型号： ____________ 组号： ________
观测者： _______________ 记录者： _______________ 司尺者： _______________
测站点：_________ 后视点：________ 仪器高：_________m 测站高程：_______m
工程现场水准测量步骤(四等)
四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量（leveling）的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑- 红-红）（1 ）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2 ）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
3）照准前视尺红面，精平，读取中丝读数，记为（7）4) 照准后视尺红面，精平，读取中丝读数，记为( 8)这四步观测， 简称为“后一前一前一后 ( 黑一黑一红一红 ) ”，这样的观测步骤可消除或 减 弱仪器或尺垫下沉误差的影响。
对于四等水准测量， 规范允许采用 “后一后一前一前 (黑一 红 一黑一红 ) ”的观测步骤。
2 、 一个测站的计算与检核：观测记录参看书本表 7-11 。
① 视距的计算与检核后视距 (9)=[(1) — (2)]X100m前视距 (10)=[(4) — (5)]Xl00m 前、后视距差 (11)=(9) — (10)前、后视距差累积 (12)= 本站 (11)+ 上站 (12)② 水准尺读数的检核同一根水准尺黑面与红面中丝读数之差： 前尺黑面与红面中丝读数之差 13)=(6) 十K — (7)后尺黑面与红面中丝读数之差 (14)=(3) 十 K — (8) 三等≯ 2mm ，四等≯ 3mm( 上式中的 K 为红面尺的起点数，为 4． 687m 或 4． 787m)③ 高差的计算与检核黑面测得的高差 (15)=(3) — (6)或 (17)=(14) — (13)三三等≯ 75m ，四等≯l00m三等≯ 3m ，四等≯ 5m三等≯ 6m ，四等≯ l0rn红面测得的高差 16)=(8) — (7)校核：黑、红面高差之差(17)=(15) —[(16) ±0．100]等≯ 3mm，四等≯ 5mm高差的平均值(18)= [ ( 15)+(16) ±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100 ，反之，取—0．100。
四等水准测量外业观测记录表和内业计算表完整版
观测日期：
测 站 编 号
占
八、、
号
后Hale Waihona Puke 尺上丝■、八 刖 尺
上丝
方向 及
尺号
标尺读数
K+黑-红(mm)
咼差 中数
(m)
备 注
下丝
下丝
后视
见距离
前视距离
黑 面
红 面
视距差
(m
累积差
(m
后视
1#标尺
的常数
K=
2#标尺 的常数
K=
前视
后-前
后视
前视
后-前
后视
前视
后-前
后视
前视
后-前
注：各测站高差中数取位至1mm
水准测量成果计算表
场次
点号
路线长度
(km)
实测高差
(m)
改正数
(mm)
改正后咼差
(m)
高程(m)
备注
已知点
辅
助fh=fh允20"=V1km¥
计
算
说明：1.距离取位至0.01km，测段高差、改正数及点之高程取位至1mm
2.采用路线长度进行高差闭合差的分配
工程现场水准测量步骤(四等)
四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量(leveling)的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自一、二等水准点，若测区附近没有水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红）（1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
（3）照准前视尺红面，精平，读取中丝读数，记为（7）（4）照准后视尺红面，精平，读取中丝读数，记为（8）这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。
对于四等水准测量，规允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤。
2、一个测站的计算与检核：观测记录参看书本表7-11。
①视距的计算与检核后视距(9)=[(1)—(2)]X100m前视距(10)=[(4)—(5)]Xl00m三等≯75m，四等≯l00m前、后视距差(11)=(9)—(10)三等≯3m，四等≯5m前、后视距差累积(12)=本站(11)+上站(12)三等≯6m，四等≯l0rn②水准尺读数的检核同一根水准尺黑面与红面中丝读数之差：前尺黑面与红面中丝读数之差13)=(6)十K—(7)后尺黑面与红面中丝读数之差(14)=(3)十K—(8)三等≯2mm，四等≯3mm(上式中的K为红面尺的起点数，为4．687m或4．787m)③高差的计算与检核黑面测得的高差(15)=(3)—(6)红面测得的高差（16)=(8)—(7)校核：黑、红面高差之差(17)=(15)—[(16)±0．100]或(17)=(14)—(13)三等≯3mm，四等≯5mm高差的平均值（18)= [（15)+(16)±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100，反之，取—0．100。
第2章2.3四等水准测量的外业实施及内业的成果整理
2、分配原则 按与距离L或测站数n成正比原则， 按与距离L或测站数n成正比原则，将高差 闭合差反号分配到各段高差上。 闭合差反号分配到各段高差上。
四.水准测量成果整理步骤
计算高差闭合差(closing error) （一）. 计算高差闭合差 概念： 概念：所测高差与理论高差之间的差值
f h = ∑ h测 −∑ h理
公式： 公式：
对于闭合水准路线， 对于闭合水准路线，有：
f h = ∑ h测 −∑ h理 = ∑ h测
对于附合水准路线， 对于附合水准路线，有：
（4）. 前视标尺反向，使仪器照准 前视标尺反向 反向， 标尺红面 读取中丝读数； 红面， 标尺红面，读取中丝读数； （5）. 仪器转向后视标尺红面，读 仪器转向后视标尺红面 后视标尺红面， 取中丝读数； 取中丝读数； （6）. 参照水准测量有关技术指标， 参照水准测量有关技术指标， 检查有关限差是否超限。 检查有关限差是否超限。
后A 前B 后－前
1726 1866 -0140
6513 6554 -0041
0 -1 475.537m, 假设第一站后视点高程为475.537m,则第四站前视点的高程为 475.537m,则第四站前视点的高程为
476.154m
。
3. 三、四等水准测量测站技术要求
2附合水准路线(annexed leveling line) 附合水准路线(annexed
由已知点BM1 已知点BM2 由已知点BM1——已知点BM2 BM1 已知点
