一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
贴片电阻阻值标注

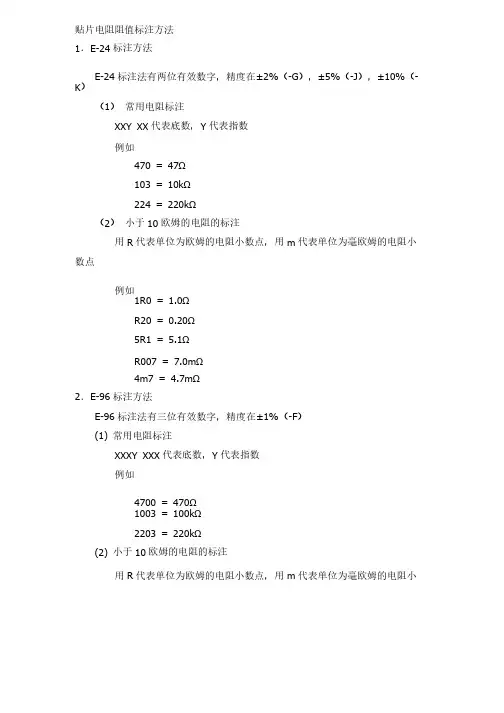

贴片电阻阻值标注方法1．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G ），±5%（-J ），±10%（-K ）（1）常用电阻标注XXY XXY XX XX 代表底数，Y 代表指数例如470 470 = = = 47Ω47Ω103 103 = = = 10kΩ10kΩ224 224 = = = 220kΩ220kΩ（2）小于10欧姆的电阻的标注用R 代表单位为欧姆的电阻小数点，用m 代表单位为毫欧姆的电阻小数点例如1R0 1R0 = = = 1.0Ω1.0ΩR20 R20 = = = 0.20Ω0.20Ω5R1 5R1 = = = 5.1Ω5.1ΩR007 R007 = = = 7.0mΩ7.0mΩ4m7 4m7 = = = 4.7mΩ4.7mΩ2．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F ）(1) 常用电阻标注XXXY XXXY XXX XXX 代表底数，Y 代表指数例如4700 4700 = = = 470Ω470Ω1003 1003 = = = 100kΩ100kΩ2203 2203 = = = 220kΩ220kΩ(2) 小于10欧姆的电阻的标注用R 代表单位为欧姆的电阻小数点，用m 代表单位为毫欧姆的电阻小数点数点例如例如1R00 1R00 = = = 1.00Ω1.00ΩR200 R200 = = = 0.200Ω0.200Ω5R10 5R10 = = = 5.10Ω5.10ΩR007 R007 = = = 7.00mΩ7.00mΩ4m70 4m70 = = = 4.70mΩ4.70mΩ(3) (3) E-96 E-96 E-96 Multiplier Multiplier Multiplier Code Code 标注法标注法XXY XX 代表底数的代码，具体数值可从Multiplier Multiplier Code Code 表中查找表中查找 Y 代表指数的代码，具体数值也要从Multiplier Multiplier Code Code 表中查找表中查找 例如：例如：18A 18A = = = 150Ω150Ω02C 02C = = = 110.2kΩE96系列电阻规格表( ( Multiplier Multiplier Multiplier Code) Code) 来源：新手电子网来源：新手电子网 作者：本站原创作者：本站原创 编辑：本站编辑编辑：本站编辑 时间：2007-06-22 点击：650次关键词：E96 系列系列 电阻电阻 规格表规格表 精度精度 误差误差 ±1% E 代表指数间隔的意思，96表示有96种数字系列种数字系列E96系列的电阻格误差较小，有96个基本数，此种规格常用精度要求较高的场合E96系列电阻规格表系列电阻规格表E96数值系列数值系列基本数值基本数值 允许偏差允许偏差 说明说明100 100 ±±1% 精度高，成本也高精度高，成本也高例如一个贴片电阻上写着01C 那是 102*10^ 2 即10K 依次类推A=10 ；B=100；C=1000;依次类推 01=100；02=102；03=105；。
贴片电阻的表示法
贴片电阻的表示法
贴片电阻的表示法指的是在电路图或器件标注中，用一系列数字或字母来表示贴片电阻的阻值和精度的标识方法。
一般来说，贴片电阻的表示法由三个部分组成：第一部分表示阻值的大小，第二部分表示阻值的数量级，第三部分表示精度。
例如：一个100欧姆、精度为5%的贴片电阻的表示法为：100R、5%。
在表示阻值大小的第一部分中，通常会用数字和单位欧姆（Ω）来表示。
但是，为了方便阅读，有时也会用字母代替数字。
比如，100欧姆可以用100、100R、100Ω等来表示。
在表示阻值数量级的第二部分中，会用一个表示数量级的字母来表示。
比如，K 代表千，M代表兆。
所以，100欧姆可以用100Ω、0.1KΩ、0.0001MΩ等来表示。
在表示精度的第三部分中，一般使用百分数来表示。
例如，5%的精度可以用5%来表示。
有时，会用一个字母代表精度。
比如，F代表1%的精度，G代表2%的精度。
需要注意的是，不同厂家或地区可能会采用不同的表示法，因此在使用时需要仔细阅读规格书或参考资料。
贴片电阻的识别和标注方法
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
贴片式电阻的五种参数
•
(3)代码标注法。该标注方法又称E%序列表示法，多用于高精度(精度不大 于1%)贴片电阻，其标注由两位数字加一位代码组成，前两位数字为代码，最 后一位字母表示倍率。数字与字母的含义如图5所示，如标注为“01A”，则 表示阻值为100Ω;标注为“02C”，则表示阻值为100kΩ。 目前贴片式电阻的型号并不统一，由各生产厂家自行设定，并且型号特别 长(由十几个英文字母及数字组成)。在选购时如能正确地提出贴片式电阻各种 参数及规格，那就能很方便地选购(或订购)到所需的电阻了。
• 若标注中带有字母“R”该“R”表示小数点(单位是Ω)，如1R5，即1.5Ω; R22， 即0.22Ω。这类标注多用于小阻值电阻。 • (2)用4位数字表示电阻值。前3位为有效值，分别表示千位、百位和个位 值，第4位表示。的个数(或称为10的X次方)，如标注为“1501”，即为1500Ω; 标注为“1000”，即为100Ω;标注为“1003”，即为100kΩ。若标注中带有字 母“R”的，其含义同上。
贴片式电阻的五种参数
Hale Waihona Puke • 贴片式电阻有5种参数，即尺寸、阻值、允差、温度系数及包装。贴片电阻的 额定阻值有三种： • (1)用3位数字表示电阻值。前2位数字分别为十位、个位值，称为有效数 值，第3位数字是。的个数(或称为10的X次方)，如标注为“152”，即为 1500Ω;标注为“101”，即为100Ω;标注为“103”，即为10000Ω(10 kΩ)。
•
贴片电阻阻值的三种表示法与读法
贴片电阻阻值的三种表示法与读法
有关贴片电阻阻值的表示方法，怎么来读贴片电阻的阻值，在贴片电阻上阻值的大小，一般以数字形式标注在电阻表面，我们在读取电阻的阻值时，可以直接读电阻表面的数字。
贴片电阻阻值的三种表示方法
1.由三个数字组成
则贴片电阻的误差±5%。
前面两位是有效数字，第三位数表示乘零倍率，基本单位是Ω。
例如103，1和0是有效数字直接写下来即可，2表示乘零倍率，即10的二次方（即第三位数是几，就是10的几次方）。
103表示的阻值为：10×10的三次方=10×1000=10000Ω=10KΩ
2.由四个数字组成
则贴片电阻的误差±1%。
前面三位是有效数字，第四位表示乘零倍数（就是数字是几，就表示10的几次方）。
例如：1502，150是有效数字，直接写下来，2表示10的二次方。
1502的阻值为：150×10的二次方=150×100=15000Ω=15KΩ
3.由数字和字母组成
例如5R6、R16等，只需要把R换成小数点，形如这样5R6=5.6R=5.6Ω R16=0.16R=0.16Ω。
注意，'R'是电阻的表示，“Ω”是电阻单位的表示，注意不要把
二者搞混了，尤其在工业生产中，二者的界限较模糊，经常容易混用。
贴片电阻的阻值表示：
前面几位数乘以尾数就是10的幂次方，假设一个贴片电阻是103，就是10*10三次方，如果一个贴片电阻是四位数，假设1202，就是120×10二次方，即为前面的数乘以10尾数为幂次方。
以上介绍了贴片电阻阻值的读法，希望对大家有所帮助。
贴片电阻标识
多用于E-24,E-96系列，精度为±1%(F),±0.5%(D)。
举例如下表：
实际标注
算法
100
0100=10*100=10*1=10
1000 1000=100*100=100*1=100
1821 1821=182*101=182*10=1.82k
2702 2702=270*102=270*100=27K
精度 5%
1%
实际值 36mΩ
5.1mΩ 100mΩ 47.0mΩ 5.10mΩ
精度 5%
1%
33KΩ 430KΩ 5.6MΩ
20MΩ
实际值 10Ω
100Ω 1.82kΩ
27KΩ 332KΩ 4.3MΩ
20MΩ
前两位XX指有效数的代码，具体值从E-96乘数代码表查找，转换为xxx； 后一位Y指10的几次幂 的代码，具体指从E-96阻值代码表 查找，转换为y。
用于E-96系列。 精度为±1%(F),±0.5%(D)。
常规3位数标注法：XXY
XXY=XX*10Y
前两位XX代表2位有效数，后1位Y代表10的几次幂。
多用于E-24系列。
精度为±5%(J),±2%(G)，部分厂家也用于±1%(F)。
举例如下表：
实际标注
算法
100
100=10*100=10*1=10
181
181=18*101=18*10=180
272
272=27*102=27*100=2.7K
333
333=33*103=33*1000=33K
434
434=43*104=43*10000=430K
565
565=56*105=56*100000=5.6M
贴片电阻命名规则
贴片电阻(SMD贴片电阻)的命名方法
贴片电阻的命名
国内贴片电阻的命名方法：
1、5%精度的命名：RS-05K102JT
2、1％精度的命名：RS-05K1002FT
R －表示电阻
S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，
±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ
为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，
这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。
