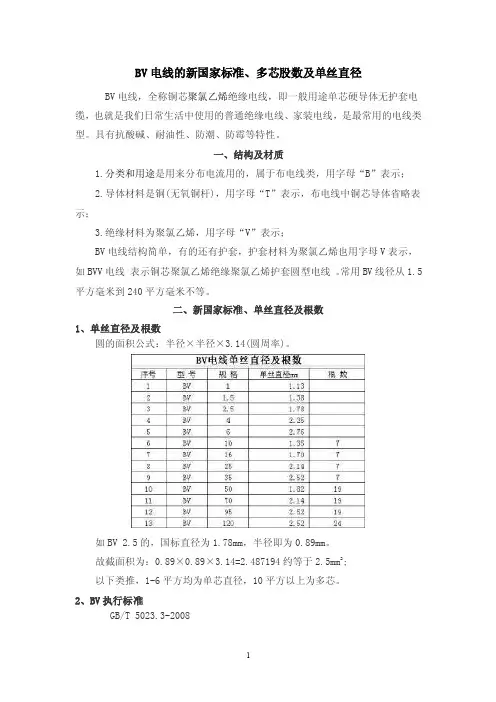

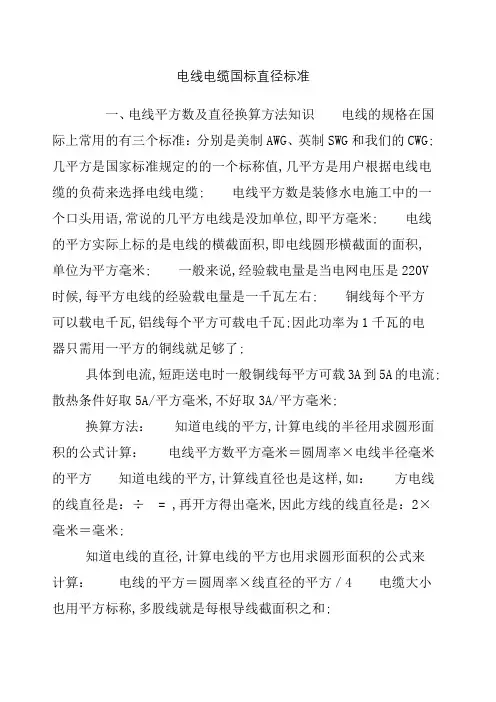

电线电缆国标直径标准
电线电缆国标直径标准

电线电缆国标直径标准

一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电

0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线

就足够了。

具体到电流,短距送电时一般铜线每平方可载3A到

5A的电流。散热条件好取5A/平方毫米,不好取3A/平方毫米。

换算方法:知道电线的平方,计算电线的半径用

求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如: 2.5方电线的线直径是:2.5÷ 3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线

直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的

公式来计算:电线的平方=圆周率(3.14)×线直径的

平方/4 电缆大小也用平方标称,多股线就是每根导线

截面积之和。

电缆截面积的计算公式:0.7854 × 电线半径(毫米)的平方× 股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785 ×(0.2 × 0.2)× 48 = 1.5平方二、常用小规格线缆知识RVVP:铜芯聚氯乙烯绝缘屏蔽聚

氯乙烯护套软电缆,电压300V/300V 2-24芯。主要质量指标:线径(包括芯线和编织丝,并不是越粗越好,用杂质铜的要达到电阻标准而做的很粗)、铜芯纯度、编织密度、绞距。用途:仪器、仪表、对讲、监控、控制安装。

RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号,此为美国标准,近似等同于国标SYWV系列。主要质量指标:铜芯线径,绝缘厚度,编织材料(市场上多为铝镁丝编织,质量好应该用镀锡铜),编织密度。UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网。常用UTP CAT 5,UTP CAT 5E 带屏蔽型号为STP KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用

电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(镀锡丝+铝)+聚氯乙烯(聚乙烯),(等同美标

RG-6,RG-59)。现在市场上多用铝镁丝编织(不能焊接,容易氧化),芯线用铜包铝、铜包钢,以至很多人认为SYWV

线比SYV线便宜,但事实上并不是那么回事。RVV (227IEC52/53)聚氯乙烯绝缘软电缆(截面积:0.5-6.0 芯线数1-24)用途:电源线,信号线,家用电器、小型电动

工具、仪表及动力照明等。此规格线只要符合国标则价格相差不大,但市场上不乏有用杂质铜、线径不够、短米数、直放(芯线铜丝不绞或芯线不绞,这样抗拉能力大大减少,电阻增大)来充数的情况。衍生型号:RVVS :此型号芯线的绞距加密,一般用于广播系统。AVVR 聚氯乙烯护套安装用软电缆(截面积:0.12-0.5 芯线数1-24)用途:信号、控制。如门禁信号、控制,云台控制等。HYV、HYA 数据通信电缆(室内、外)(芯线直径0.5mm、芯线数2、4、8等)即电话线,用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用等。市场上一般芯线直径是0.4 mm,也有差点的是用钢丝或铜铝合金。另电话线普遍米数不足。RV、RVP 聚氯乙烯绝缘电缆、聚氯乙烯屏蔽电缆、主要用于设备。

RVS、RVB 适用于家用电器、小型电动工具、仪器、

仪表及动力照明连接用电缆,RVS也可用于广播线或代替

RVV线。RVB在要求不高的情况下可以代替金银线。

BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用,价格实惠电阻低。在很多连接电源的场合可以多考虑。RIB 音箱连接线(发烧线、金银线)有些音响线的型号标注上常有“6N”、“7N”的字样,其意义是用来表示使用金属材料制作的发烧线的纯度的高低。比如“99.9999%”,就可以用“6N”表示,即说明其纯度是6个9,N前面的数字越大说明音响线的纯度就越高。家庭影院的音响器材是否需要使用品质较高的音响线,关键是要掌握实事求是,量力而行这一原则。对于一般普及型(万元以下)的音响器材无需刻意追求线材的高品质,只要使用一般截面较大一点的铜芯信号线即可。对于较好的家庭影院音响器材,可以考虑使用高品质的音响线三、BVR BVR线是一种铜芯聚氯乙烯绝缘软电线,其应用于固定布线时要求柔软的场合。BVR电线是一种配电柜专用软电线,也叫二次线。B 是指归类属于布电线,V是指PVC聚氯乙烯,俗称“塑料”,R是指软的意思,即增加导体根数。适用于交流额定电压450/750V及以下的动力装置的固定敷设。如家装照明。固定布线可用于室内明敷、穿管等场合。为了方便在安装过程中的区别,可分为红、黄、蓝、绿、黑、白、双共七种颜色。由于BVR是软结构的,运用范围也多在软环境下。BVR 电线和BV电线唯一的差别在于,R型电线导体线径为软铜

丝。即:增加导体根数,减少单根导体直径,单根导体直径小于1毫米。这样一来,BVR电线就非常柔软,敷设角度要求较BV电线大大降低,穿线管,线槽时更加方便,快捷,降低工作强度的同时大大提高了工作效率。深受广大电工及建筑装饰人员喜欢!四、BV与BVR的区别:(1)从生产工艺上说,BV是单芯的,BVR是多芯的,在制作上,BVR比BV复杂一点。(2)从价格上说,BVR要比BV 贵一点。在国际电工委员上规定的,BVR的范围是从2.5 mm 至70 mm,然而根据我国实际的需要,是和BV一样的。

(3)在性能上,BV与BVR基本相同,重量上BVR略重一点;同样,BVR电线根据所选用的材质不同,也分为阻燃电线(ZR-BVR)、耐火电线(NH-BVR)、低烟无卤电线(WDZ-BVR)。用户根据使用的场合灵活掌握。其中低烟无(低)卤电线在火焰燃烧情况下产生极少量的烟雾,释放的气体不含卤(低卤)元素,无毒(低毒)。当火灾发生时,可大大减少对仪器,设备和人体的危害,因而被广泛应用于高层建筑、医院、大型图书馆、体育馆、防灾指挥调度楼、车站和民用机场、旅客候车室、重点文物保护场所以及地铁、地下商场或人口密集的公共场所。
