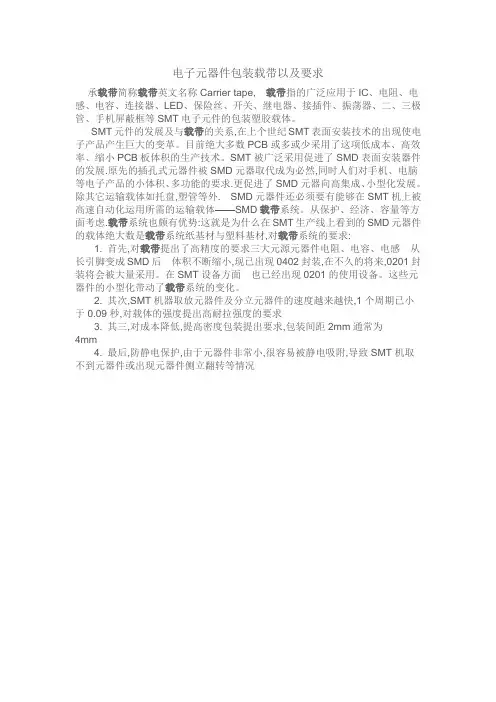

电子元器件包装载带以及要求
电子元器件包装载带以及要求
承载带简称载带英文名称载带指的广泛应用于IC、电阻、电感、电容、连接器、LED、保险丝、开关、继电器、接插件、振荡器、二、三极管、手机屏蔽框等SMT电子元件的包装塑胶载体。
SMT元件的发展及与载带的关系,在上个世纪SMT表面安装技术的出现使电子产品产生巨大的变革。
目前绝大多数PCB或多或少采用了这项低成本、高效率、缩小PCB板体积的生产技术。
SMT被广泛采用促进了SMD表面安装器件的发展.原先的插孔式元器件被SMD元器取代成为必然,同时人们对手机、电脑等电子产品的小体积、多功能的要求.更促进了SMD元器向高集成、小型化发展。
除其它运输载体如托盘,塑管等外元器件还必须要有能够在SMT机上被高速自动化运用所需的运输载体——SMD载带系统。
从保护、经济、容量等方面考虑.载带系统也颇有优势:这就是为什么在SMT生产线上看到的SMD元器件的载体绝大数是载带系统纸基材与塑料基材,对载带系统的要求
1. 首先,对载带提出了高精度的要求三大元源元器件电阻、电容、电感从
长引脚变成SMD后体积不断缩小,现已出现0402封装,在不久的将来,0201封装将会被大量采用。
在SMT设备方面也已经出现0201的使用设备。
这些元器件的小型化带动了载带系统的变化。
2. 其次,SMT机器取放元器件及分立元器件的速度越来越快,1个周期已小
于0.09秒,对载体的强度提出高耐拉强度的要求
3. 其三,对成本降低,提高密度包装提出要求,包装间距2mm通常为
4. 最后,防静电保护,由于元器件非常小,很容易被静电吸附,导致SMT机取
不到元器件或出现元器件侧立翻转等情况。

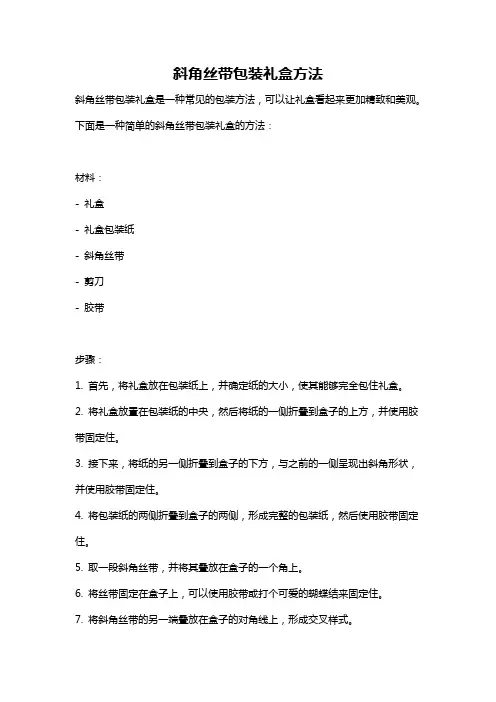

斜角丝带包装礼盒方法
斜角丝带包装礼盒方法
斜角丝带包装礼盒是一种常见的包装方法，可以让礼盒看起来更加精致和美观。
下面是一种简单的斜角丝带包装礼盒的方法：
材料：
- 礼盒
- 礼盒包装纸
- 斜角丝带
- 剪刀
- 胶带
步骤：
1. 首先，将礼盒放在包装纸上，并确定纸的大小，使其能够完全包住礼盒。
2. 将礼盒放置在包装纸的中央，然后将纸的一侧折叠到盒子的上方，并使用胶带固定住。
3. 接下来，将纸的另一侧折叠到盒子的下方，与之前的一侧呈现出斜角形状，并使用胶带固定住。
4. 将包装纸的两侧折叠到盒子的两侧，形成完整的包装纸，然后使用胶带固定住。
5. 取一段斜角丝带，并将其叠放在盒子的一个角上。
6. 将丝带固定在盒子上，可以使用胶带或打个可爱的蝴蝶结来固定住。
7. 将斜角丝带的另一端叠放在盒子的对角线上，形成交叉样式。
8. 将丝带再次固定在盒子上，确保丝带交叉处不松动。
9. 根据需要，可以在丝带的交叉处打结、创意地扎成蝴蝶结，或者将丝带修剪成合适的长度。
10. 完成礼盒的斜角丝带包装。
这是一种简单的斜角丝带包装礼盒的方法，可以根据实际需要进行调整和创新，增加不同的装饰元素，打造出独特而美丽的包装效果。
恒量自动化包装产线的指标
恒量自动化包装产线的指标恒量自动化包装生产线是一种高精度、高效率的包装系统，它能够确保产品在包装过程中的重量、体积、数量等关键指标保持恒定。
这种生产线通常用于食品、化工、医药等行业，以确保产品的一致性和消费者的满意度。
以下是恒量自动化包装生产线的一些关键指标：1. 精度：恒量自动化包装生产线的主要指标之一是包装精度，即系统能够在设定的范围内保持恒定的包装量。
这通常以百分比或绝对值来表示，例如±1%或±2克。
高精度的包装线能够减少产品浪费，提高生产效率。
2. 速度：包装速度是指生产线每单位时间内完成的产品包装数量。
恒量自动化包装生产线需要在保证精度的同时，达到较高的包装速度，以满足生产需求。
速度通常以每分钟包装的产品数来衡量。
3. 可靠性：恒量自动化包装生产线的可靠性是指其在连续运行过程中的稳定性和故障率。
高可靠性的生产线能够减少停机时间，提高整体设备效率。
4. 灵活性：灵活性是指包装生产线能够适应不同产品规格和包装要求的能力。
这包括能够快速更换模具、调整机器参数以适应不同的包装尺寸和类型。
5. 安全性：安全性是指包装生产线在操作过程中对操作人员的保护程度。
这包括机器的安全防护装置、紧急停止按钮、安全操作规程等。
6. 易于维护：易于维护的包装生产线可以减少维修时间和成本。
这包括易于访问的部件、清晰的维护指南、预防性维护计划等。
7. 自动化程度：自动化程度是指包装生产线在包装过程中自动完成任务的比率。
高度自动化的生产线可以减少人工干预，提高生产效率和一致性。
8. 节能环保：节能环保是指包装生产线在运行过程中对能源的消耗和对环境的影响。
节能的生产线可以降低运营成本，减少对环境的影响。
9. 防止交叉污染：特别是在食品和医药行业，防止交叉污染是非常重要的。
恒量自动化包装生产线需要采取措施，如使用隔离系统、清洁设计、适当的材料选择等，以确保产品安全。
10. 数据追踪和集成：现代的恒量自动化包装生产线通常配备有数据追踪和集成系统，如物联网、工业4.0技术等，这些系统可以实时监控生产数据，提供生产效率分析，帮助优化生产过程。
数据线纸卡包装设计方案
数据线纸卡包装设计方案
1. 简洁明了的设计：数据线是一种功能性产品，因此包装设计应该简洁、明了，突出产品的特点和使用场景。
使用清晰的字体和图标，以及简洁的色彩搭配，让消费者一眼就能理解产品的功能和优势。
2. 品牌标识和主题色彩：在包装上突出品牌标识和主题色彩，以增强品牌的辨识度。
可以选择符合品牌形象的配色方案，并将品牌标识置于易于注意的位置，例如包装正面或顶部。
3. 产品特点的展示：通过设计元素和图形，突出数据线的特点，例如快速充电、高速传输等。
可以在包装上使用图表、示意图或文字说明，以便消费者快速了解产品的功能和用途。
4. 可持续包装：考虑使用环保材料制作包装，以符合现代消费者对可持续性的关注。
选择可回收、可降解的纸板或纸质材料，并避免使用过度包装，减少对环境的负面影响。
5. 便利性和保护性：为了提供方便的使用体验，可以在包装设计中考虑一些便利性的元素，例如易于打开的拉绳或翻盖设计。
此外，包装也应提供足够的保护，以确保产品在运输和存储中不受损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8 装盒机应能在 10 袋/盒、15 袋/盒、30 袋/盒方便调整。 2 工艺用户需求标准 2.1 生产能力
整条生产线成品量每分钟不低于 450 袋。 2.2 工作环境
●STICK 条棒灌装机：10 万级洁净室 ●装盒机及条棒整理：一般生产区 2.3 STICK 条棒灌装机 条棒规格 85×15mm 条棒灌装内容物为颗粒药剂，灌装装量差异应能稳定控制在±3%以内（单袋），
处不超过 2.5 米（详见车间布局图） 3.6 发货要求
除主机外，供应商发货时还应附带如下物品： 管路连接所必需的法兰、卡盘等 设备电路连接所必需的电缆 设备电路连接图纸 中文说明书 发货时供应商应在每个集装箱（包装箱）上标明内容物列表，并预先提供详
细包装清单。 4 自动控制用户需求标准 4.1 安全ห้องสมุดไป่ตู้
3 机械用户需求标准 3.1 公用配套设施 3.2 材质 3.3 设备表面处理 3.4 电气设备 3.5 设备布局 3.6 发货要求
目录
4 自动控制用户需求标准 4.1 安全 4.2 参数 4.3 界面 4.4 技术系统要求 4.4.1 PLC 4.4.2 HMI
5 测试 5.1 FAT 5.2 SAT
明书等工序完成包装成品。另外，设备需安装真空上料部件。具体供货要求如下：
序号
名称
数量
备注
1
STICK 条棒灌装机
1台
必须
2
全自动装盒机
1台
必须
3 小袋转移、整理系统
1套
必须
4
批号打印系统
1套
必须
5
说明书折叠机
1台
可选
6
真空上料系统
1套
可选
1.5 工艺过程
称量
制粒
混合
STICK 灌装
包装
1.6 主要特点 1 与药品直接接触的材料皆为不锈钢，焊接处需经抛光处理，模具也应为不锈钢 材质。 2 金属摩擦部件不产生金属削，不会污染药品。 3 模具可方便拆卸清洗，不存在死角。 4 模具有定位装置，拆卸后安装不需额外调试。 5 切刀裁切时无粘连。 6 下料管部分具有除尘装置，以确保袋口不沾粉末，保证封口的严密性。 7 密封压力可控制调整，并有指示。
说明书等 4.3 界面
有单独的控制操作系统，设备各部件的运行、调节可在同一操作界面内完成 设备控制系统有专用的接口，可以进行升级 4.4 技术系统要求 4.4.1 PLC PLC 程序有备份，并有相应的备份导入/导出软件 输入/输出电压最好为 24 伏 4.4.2 HMI 供应商设备最好能够采用中文触摸屏作为人机交流界面。 5 测试 5.1 FAT 发货前设备和软件必须在供应商工厂或发货处在设备购买厂家随同的情况下
盒机等组成，另颗粒分装机应集成真空上料机构。
1.2 文件范围与目的
此文件将作为设备标准的编制基础以进行竞争性招标。供应商应该提供迄今为
止被证实的标准技术，尤其是被证实的设备控制系统，以证明设备能够按程序连线
稳定运行。如存在，供应商必须指出其标准与该用户需求标准的不符之处。
1.3 名词解释
序号
缩写
含义
1
FAT
工厂接收测试
2
SAT
现场接收测试
3
SFDA
中国国家食品药品监督管理局
4
HMI
人机界面
5
I/O
输入/输出
6
IQ
安装验证
7
OQ
运行验证
8
PQ
性能验证
1.4 供货范围
制备好的合格颗粒通过分装机分装入铝塑复合膜形成条棒状小袋中，小袋整
理整列机构、计数装置以及必要的传送装置输送至全自动装盒机，装盒同时装入说
6 项目实施用户需求标准 6.1 项目进度
设计完成日期：2010 年 5 月 31 日 交货日期：2010 年 12 月 15 日 验收完成日期：2010 年 12 月 31 日 6.2 发货 货物应当根据采购合同要求发至“北京天竺空港工业区 A 区天柱西路 10 号”。 6.3 安装 供应商应当负责在供货范围内的所有的设备和材料的安装 供应商要提供所有要求的机械、电器和气动元器件案的组装和安装 所有的机械和电器工作要由供应商或者其在本地的代表处完成 供应商要提供完整详细的管路工程图，包括压缩空气口、通风口等，还有电
进行测试 测试草案可由供应商提前准备但必须在进行FAT前获得设备购买厂家的批准。
供应商应当提前做这些测试，用以决定哪些测试要现场见证。
5.2 SAT 设备到厂后应按既定的草案进行测试 设备供应商应提供设备的 IQ、OQ、PQ 等文件 OQ 及 PQ 测试中要包含操作条件的上限和下限 报警、互锁、定时器、显示器等控制器必须检测
电源和其它配套公用设施参数
××××药品有限公司
STICK 条棒自动包装生产线
用 户 需 求 标 准
文件类别： 技术标准 文件编号： 文件版本：
1 概述 1.1 项目简介 1.2 文件范围与目的 1.3 名词解释 1.4 供货范围 1.5 工艺过程 1.6 主要特点
2 工艺用户需求标准 2.1 产量 2.2 工作环境 2.3 STICK 条棒灌装机 2.4 全自动装盒机 2.5 条棒整理计数 2.6 传送带
6 项目实施用户需求标准 6.1 项目进度 6.2 发货 6.3 安装 6.4 法律和常规需求 6.5 维护 6.6 文件
7 培训 8 设备报价单/合同用户需求标准
1 概述
1.1 项目简介
本项目用于我公司“妈咪爱”产品颗粒的分装、STICK 小袋整理、小袋计数及装
盒过程的设备。
该设备主要由妈咪爱颗粒分装机、小袋整理整列机、小袋计数装置、全自动装
及缝隙，弯角处应做圆弧处理。 内表面的光洁度必须达到制药设备标准 外表面光洁度不得低于 ra 0.6μm 设备内部的焊接必须抛光，其它的焊接至少经过仔细的打磨和全面的清洁 3.5 设备润滑 与药品直接接触部件如传动、搅拌等部件应设计合理，尽量避免使用润滑脂
润滑 必须使用润滑脂的应采用食品级润滑脂，并明确标明润滑脂品牌、型号 3.4 电气设备 最好能够满足最低的 IP 保护等级 IP55 3.5 设备布局 设备供应商应能提供相应型号的完备的各个部件的详细图纸 设备安装房间高度为 5 米，房间门高×宽为 2×1.8 米 设备安装房间地面承重 7,000 KN/m2 整条联动线长度不超过 10 米（洁净区与一般区比例大致 3:5），联动线最宽
●设备应具有完备的安全防护功能，防止人员损伤和设备损伤。 ●出现异常能够报警并停止运行，可以较方便的进行机器复位。报警应记录时间
和详细故障信息，信息至少应能存储 6 个月以上。 ●不同级别的用户权限控制 4.2 自动识别 自动生产模式下，联动生产线各设备之间能够及时有效的通信，各设备状态
能够相互影响 能够自动识别生产过程中的错误并作出相应反应，如无药、少药、无盒、无
器和电缆走向等安装资料 6.4 法律和常规需求
设备和软件应当符合中国 98 版 GMP 规定以及中国 SFDA 的相关规定。 6.5 维护
设备应该至少适合于连续双班操作（5天/周），除年度的检查外，其它任何计
划内的检查和维护应保持在最少水平。 随设备应配备充足的工具用以进行设备的维修维护 6.6 文件 设备供应商应提供所有使设备有效、安全和符合 GMP 相关规定的文件 提供 FAT 草案 提供 IQ、OQ、PQ 草案 设备说明文件（含各部件图纸、接线图、材质证明等） 其它法规要求的文件 7 培训 供应商的设备报价中应包含对设备使用厂家相关人员培训的费用。 8 设备报价单/合同用户需求标准 设备报价单/合同应至少包含如下信息： 生产线图纸及车间布局图 设备部件规格 标有设备部件位置和主要尺寸的布局图 材料的标准和处理的标准 主要部件的尺寸和重量 各种零备件的报价 交货时间 现场调试安装的时间 做IQ, OQ、PQ验证的时间 操作培训的时间
三种包装规格内装相同说明书，说明书折叠后（四折）尺寸 37×110mm 2.5 条棒整理计数
空袋不计数 有专用废料通道，废品与合格品完全分开 2.6 传送带 10 万级洁净区与一般区传送带应采取断开方式，以防止交叉污染。 3 机械用户需求标准 3.1 公用配套设施 电源：3 相电源，380 伏；220 伏 气源：0.6Mpa 压缩空气 3.2 材质 与药品直接接触部件为 304 或 316L 不绣钢 与药品直接接触部件密封采用无毒硅橡胶密封垫 所有不与药品直接接触部件材质应确保无脱落 3.3 设备表面处理 所有与产品接触的表面应该没有任何可能妨碍正确清洗的裂缝和尖锐的边缘
±5%（10 袋） 条棒印刷内容详见样品，生产过程复合膜需定位 条棒背面偏左部位打印 8 位产品批号，批号单字规格 1×2mm 2.4 全自动装盒机 小盒规格（长×宽×高）（±1mm）如下：
10 袋/盒：95mm×59mm×27mm 15 袋/盒：95mm×69mm×27mm 30 袋/盒：93mm×93mm×38mm 装盒机通过简单的模具更换及设备调整可实现上述三种规格产品的生产 小盒顶部采用插片加粘胶形式，盒底部采用粘胶式 小盒下部采用钢印形式打印三排信息，分别为 8 位产品批号、含年月日的生 产日期及含年月日的有效期至信息，具体详见样品盒
