洞门水平冻结加固
中铁三局洞门水平冻结加固PPT课件
二、场地环境
▪ 天津站站～新开路站沿线范围内地面建 筑物主要有惠森花园、裕阳花园、美振大 厦、久福园等。既有建筑物的基础埋深较 深、沿线地下管线对工程影响较大。
▪ 新开路站～红星路站沿线范围内地面建 筑物较多，地下管线较为密集，主要管线 为上水、污水、雨水、煤气、电力、热力 及电话等对盾构影响较大。
5
第二部分 冻结施工方案
1、施工方案选择 进行人工地层冻结加固，根据冻结管的 布置形式，有垂直冻结、水平冻结，全深 冻结、局部冻结之分。针对本工程，拟采 用水平冻结方案：即在工作井内的洞圈内 外侧布置四圈水平冻结孔，向冻结孔供冷。
6
2、冻结帷幕设计
按照冻土帷幕平均温度-10℃，冻土强度指 标取单轴抗压强度3.5MPa，抗弯强度 1.8MPa，抗剪强度1.5MPa。进洞口冻土 帷幕厚度2.3m。
▪ 在施工现场准备足够的备用设备和物资，以备应急之用。 盾构进洞时，破槽壁后万一发生含水层水未冻实及局部渗 漏现象，现场准备足够的粘土和砂袋、钢板，木塞等，发 现问题及时封堵。
▪ 为保证盾构进洞期间，冷冻机完好运转，冻结设备采用 双套设备，即冷冻机、清盐水泵同时在现场安装两台，保 证因一台设备出现故障时，另一台继续运转维护冻结。
15Leabharlann 10、监测根据施工的要求，结合工程特点和周围环 境情况，安全监测实施以下内容： ▪ 1.冻土的发展速度及冻结壁的平均温度, 冻 结孔去回路温度；冷却循环水进出水温度； 盐水泵工作压力；冷冻机吸排气温度；制 冷系统冷凝压力；冷冻机吸排气压力；制 冷系统汽化压力。 ▪ 2.槽壁与冻土接合面的温度； ▪ 3.冻结地面的冻胀及融沉（位移）；
7
3、冻结孔布置及制冷设计
▪ 1 冻结孔的布置 冻结孔：57个；冻结管选用Φ89×8mm及Φ108×8mm 20#低碳钢无缝管。
盾构进洞接收水平冻结法加固施工工法
盾构进洞接收水平冻结法加固施工工法盾构进洞接收水平冻结法加固施工工法一、前言盾构技术作为一种地下工程施工方法，已经广泛应用于城市地铁、隧道等建设领域。
然而，在实际的施工过程中，盾构隧道刀盘在进洞过程中容易受到地质条件的限制，常常会遇到各种困难。
为了解决这些问题，盾构进洞接收水平冻结法加固施工工法被提出并得到了广泛的应用。
二、工法特点盾构进洞接收水平冻结法加固施工工法的主要特点如下：1. 施工工法简单，施工工艺成熟，易于操作。
2. 加固效果好，能够有效解决进洞困难问题。
3. 能够确保施工过程的质量，保证施工结果的稳定性和可靠性。
4. 对环境的影响较小，对周边结构的损害较少。
三、适应范围盾构进洞接收水平冻结法加固施工工法适用于以下情况：1. 地质条件复杂，地层变化大，盾构刀盘难以穿越的地方。
2. 需要保证施工过程的安全性和稳定性的地方。
3. 需要保证施工结果的质量和可靠性的地方。
四、工艺原理盾构进洞接收水平冻结法加固施工工法的工艺原理是通过冻结地层，增加地层的强度和稳定性，为盾构刀盘提供稳定的施工环境。
在实际工程中，首先需要对施工工法与实际工程之间的联系进行分析和解释。
然后，根据工程的实际情况，采取相应的技术措施，以确保施工工法的可行性和有效性。
具体的分析和解释如下：1. 施工工法与实际工程之间的联系：盾构进洞接收水平冻结法加固施工工法适用于各种地质条件，能够有效地解决盾构刀盘进洞困难的问题。
通过冻结地层，增加地层的强度和稳定性，为盾构刀盘提供了一个稳定的施工环境。
这种施工工法在多个实际工程中得到了成功的应用。
2. 采取的技术措施：在施工过程中，需要采取以下技术措施：（1）选择合适的冻结剂和冷却设备，以确保冻结效果的达到要求。
（2）合理布置冷却管道，确保冷却剂能够均匀地冷却地层。
（3）选取合适的施工方式，确保施工工艺的顺利进行。
（4）根据实际情况，进行必要的调整和改进，以提高施工效率和质量。
五、施工工艺盾构进洞接收水平冻结法加固施工工法的施工过程主要包括以下几个阶段：1. 地质勘察和设计阶段：对工程地质条件进行详细的勘察，并根据勘察结果进行工程设计。
隧道洞门水平加固施工技术浅析
隧道洞门水平加固施工技术浅析摘要：文章通过杭州地区盾构进出洞施工技术经验，论述洞门施工中可能出现的风险及预防措施，与同行业交流，进一步降低盾构始发、接收风险。
关键词：盾构进出洞；双液浆；工程经验；加固引言：盾构始发接收是盾构法施工的关键工序，端头加固质量则关乎盾构始发或接收能否安全进行。
常用的加固方法是从地面垂直做旋喷桩或搅拌桩，但当加固深度较大，地层条件较差时，这些方法的质量较难保证施工，而水平加固可有效解决这一问题。
一、工程简介杭州机场轨道快线土建施工SGJC-6标文沈区间为单圆盾构区间，区间总长度1713.431m，从沈塘桥站小里程始发后沿文三路下方敷设，由沈塘桥站车站小里程始发后以46.5m2‰上坡，然后以575m28.5‰、23.5m4‰下坡后，再以810m28.575‰上坡到达文三路站接收，区间埋深11m~33.9m。
沈西区间左、右线均为单圆盾构区间，线路出沈塘桥站后沿文晖路下方向东敷设，下穿过古新河、京杭运河，止于西湖文化广场站。
隧道右线全长为1558.240m，左线全长为1555.905m。
区间采用4台中铁装备复合式土压平衡盾构机进行掘进施工,盾构机开挖直径7140mm，盾体直径7110mm，刀盘开口率41%，盾构机全长约86m。
二、端头井mjs加固情况沈塘桥站大、小里程端头井均采用MJS工法施工，加固范围长度为7.5m，小里程端头井靠地连墙外侧2.5m范围内，加固高度为14.9m(隧道上方5m，隧道下方3m)，宽度为12.9m(隧道两侧各3m)，其他部位宽、高为12.9m(隧道周围3m 区域)。
MJS工法桩桩径为2.5m，桩间距为1.75m，共布置28根，其中14.9m桩长的MJS工法桩共计7根(第一排)，12.9m桩长MJS工法桩共计23根。
根据工程勘察报告描述沈塘桥站小里程端洞门上部所处地层为：④2淤泥质粉质粘土、⑤2粉质粘土夹粉土，洞门所处地层为⑤2粉质粘土夹粉土、⑥2淤泥质粘土、⑦1层粉质粘土，洞门底部所处地层为⑦1层粉质粘土。

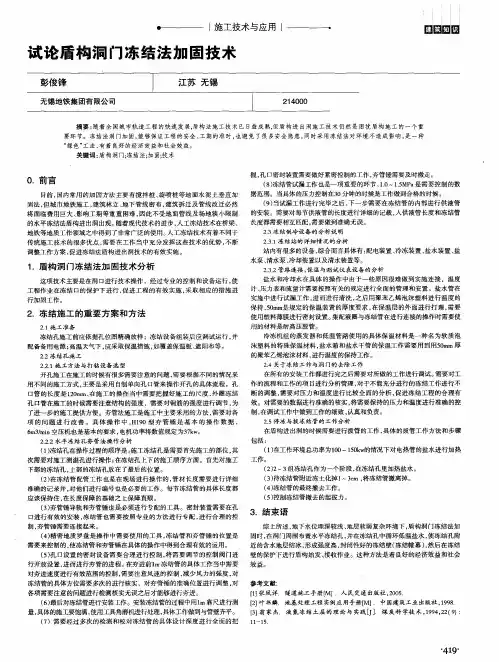

试论盾构洞门冻结法加固技术
孔 口管在施工的时候需要注意结构 的强度 ，需要对钢筋 的强度进行调节 ， 为 了进 一步 的 施工 提供 方便 。夯 管法 施 工是 施工 中主要 采 用 的方 法 ， 需要 对 各 项 的 问题进 行 改善 。具 体操 作 中 ， Ｈ１ ９ ０型 夯管锤 是 基本 的操 作 数据 ， ６ ｍ３ ／ ｒ ｎ ｉ ｎ空压机也是基本的要求 ， 电机功率将数值规定为３ ７ ｋ ｗ。 ２ ． ２ ． ２水平 冻 结孔 夯 管 法操作 分 析 （ １ ） 冻结孔在操作过程的顺序是 ： 施工冻结孔是需要首先施工的部位 ， 其 次需要对施工测温孔进行操作 ； 在冻结孔上下的施工顺序方面。首先对施工 下 部 的冻 结 孔 ， 上 部 的冻 结孔 放 在 了最后 的位置 。 （ ２ ） 在冻结管配管工作也是在现场进行操作的 ， 管材长度需要进行详细 准确的记录并， 对他们进行编号也是必要 的工作 。每节冻结管的具体长度都 应 该 保持 住 ， 在 长 度保 障 的基 础 之上 保 障直 顺 。 （ ３ ） 夯 管锤 导 轨 和夯 管锤 也 是必 须进 行 专配 的工 具 。密 封装 置 需 要在 孔
配备备用电源； 高温天气下 ， 应采取保温措施， 如覆盖保温板 、 遮阳布等。
２ ． ２冻 结 孔 施 工
的聚苯乙烯泡沫材料 ， 进行温度的保持工作。
２ ． ４关 于冻 结 工作 与洞 门的去 除工 作
２ ． ２ ． １施 工方 法 与打钻 设 备选 型
开孔 施工 在 施工 的时候 有很 多 需要 注 意 的 问题 ， 需 要 根 据不 同的情 况 采 用 不 同 的施 工方 式 ， 主 要是 采 用 自制单 向孔 口管 来 操作 开 孔 的具 体 流程 。孔 口管 的 长 度 是 １ ２ ０ ｍｍ、 在施 工 的操 作 当 中需 要 把 握好 施 工 的 尺 度 ， 外 圈冻 结
地铁车站盾构始发洞门冻结加固施工工法(2)
地铁车站盾构始发洞门冻结加固施工工法地铁车站盾构始发洞门冻结加固施工工法一、前言地铁施工中的盾构始发洞门是连接地下隧道和地表的关键节点，其稳定性对地铁运营和施工安全至关重要。
为了提高始发洞门的稳定性和施工质量，采用冻结技术对洞门进行加固已被广泛应用。
本文将详细介绍地铁车站盾构始发洞门冻结加固施工工法的特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以期为实际工程提供指导和参考。
二、工法特点地铁车站盾构始发洞门冻结加固施工工法具有以下特点：1. 构造简单：通过钢筋、钢管和冻土的组合构造，形成稳定的洞门结构。
2. 施工效率高：采用盾构机施工，可实现连续、高效的施工。
3. 抗冻性强：经过冻结处理的洞门具有良好的抗冻性，能够在严寒环境下保持稳定。
4. 耐久性好：冻结加固后的洞门具有较长的使用寿命，能够满足地铁运营的需求。
三、适应范围地铁车站盾构始发洞门冻结加固施工工法适用于各类地质条件和施工环境，能够有效保障洞门的稳定性和施工安全，广泛应用于地铁建设中。
四、工艺原理地铁车站盾构始发洞门冻结加固施工工法基于以下工艺原理：1. 冻结原理：通过注入冷却液体制冷剂，利用冷热交换原理将洞门周围土体冻结成冻土，从而形成一个稳定的洞门结构。
2. 耐久性原理：通过钢筋和钢管的组合构造，增加洞门的强度和稳定性，提高其耐久性。
五、施工工艺地铁车站盾构始发洞门冻结加固施工工法主要包括以下施工阶段：1. 洞门准备：清理施工区域，进行预处理，包括洞门划线和预埋钢筋等。
2. 冻结设备安装：安装冷却液体制冷剂注入系统和温度监测系统。
3. 冻结注入：将冷却液体制冷剂注入系统注入洞门周围土体，进行冻结处理。
4. 钢筋和钢管安装：根据设计要求，安装钢筋和钢管，形成洞门结构。
5. 混凝土灌注：在洞门内部进行混凝土灌注，增加洞门的强度和稳定性。
6. 检验与验收：对施工工艺和质量进行检验，确保施工过程和结果符合要求。
