3-3数据仓库设计-逻辑模型
数据仓库的逻辑模型
数据仓库的逻辑模型介绍
数据仓库是一种面向主题的、集成的、稳定的、不同时间的数据集合，用于支持管理决策过程。
逻辑模型是数据仓库的核心，它描述了数据仓库中数据的组织和存储方式，以及数据仓库的结构和功能。
本文将介绍数据仓库的逻辑模型，包括数据仓库的数据源、数据存储、数据集市和数据访问。
一、数据源
数据仓库的数据源可以是多种类型的，包括关系数据库、OLAP 数据库、文件系统、外部数据源等。
不同的数据源具有不同的特点和优势，需要根据实际情况选择合适的数据源。
二、数据存储
数据仓库的数据存储是指将数据源中的数据加载到数据仓库中，并对数据进行处理和转换，以满足数据仓库的需求。
数据存储通常采用分布式存储架构，以支持大量数据的存储和查询。
三、数据集市
数据集市是数据仓库中面向特定主题的数据集合，它将数据仓库中的数据按照业务需求进行分类和组织。
数据集市通常包括多个表，每个表代表一个主题，例如销售、客户、产品等。
数据集市中的数据可以根据业务需求进行查询和分析。
四、数据访问
数据访问是指数据仓库中的数据如何被访问和使用。
数据仓库的数据访问通常采用OLAP（联机分析处理）和数据挖掘技术。
OLAP技术支持用户对数据仓库中的数据进行快速查询和分析，数据挖掘技术则可以帮助用户从大量数据中发现有价值的信息和规律。
总之，数据仓库的逻辑模型是数据仓库的核心，它描述了数据仓
库中数据的组织和存储方式，以及数据仓库的结构和功能。
数据仓库的数据源、数据存储、数据集市和数据访问是数据仓库逻辑模型的重要组成部分，它们共同构成了一个完整的数据仓库系统。
数据仓库的架构方式及其比较
数据仓库的架构方式及其比较数据仓库的架构方式及其比较传统的关系数据库一般采用二维数表的形式来表示数据，一个维是行，另一个维是列，行和列的交叉处就是数据元素。
关系数据的基础是关系数据库模型，通过标准的SQL语言来加以实现。
数据仓库是多维数据库，它扩展了关系数据库模型，以星形架构为主要结构方式的，并在它的基础上，扩展出理论雪花形架构和数据星座等方式，但不管是哪一种架构，维度表、事实表和事实表中的量度都是必不可少的组成要素。
下面解析由这些要素构成的数据仓库的架构方式。
1．星形架构星形模型是最常用的数据仓库设计结构的实现模式，它使数据仓库形成了一个集成系统，为最终用户提供报表服务，为用户提供分析服务对象。
星形模式通过使用一个包含主题的事实表和多个包含事实的非正规化描述的维度表来支持各种决策查询。
星形模型可以采用关系型数据库结构，模型的核心是事实表，围绕事实表的是维度表。
通过事实表将各种不同的维度表连接起来，各个维度表都连接到中央事实表。
维度表中的对象通过事实表与另一维度表中的对象相关联这样就能建立各个维度表对象之间的联系。
每一个维度表通过一个主键与事实表进行连接，如图3-10所示。
图3-10 星形架构示意图事实表主要包含了描述特定商业事件的数据，即某些特定商业事件的度量值。
一般情况下，事实表中的数据不允许修改，新的数据只是简单地添加进事实表中，维度表主要包含了存储在事实表中数据的特征数据。
每一个维度表利用维度关键字通过事实表中的外键约束于事实表中的某一行，实现与事实表的关联，这就要求事实表中的外键不能为空，这与一般数据库中外键允许为空是不同的。
这种结构使用户能够很容易地从维度表中的数据分析开始，获得维度关键字，以便连接到中心的事实表，进行查询，这样就可以减少在事实表中扫描的数据量，以提高查询性能。
在AdventureWorksDW数据仓库中，若以网络销售数据为事实表，把与网络销售相关的多个商业角度（如产品、时间、顾客、销售区域和促销手段等）作为维度来衡量销售状况，则这些表在数据仓库中的构成如图3-11所示，可见这几个表在数据仓库中是以星形模型来架构的。
3-3数据仓库设计-逻辑模型
……
… …
……
……
数据概括表与事实表对应关系
概括表表.列 名 是否 导出 事实表.列 名 SPGYB.SP 商品编号 _ID SPGYB.G YS_ID 供应商编号 备注 SPGKB.SP_I 否 D SPGKB.GYS _ID SPGKB.SPG YZSL SPGKB.SPG YZJE …… 否 是 是
商 品
商品号
销 售 客 户
销售单号
客户号
数据仓库的实体定义
实体 容量 更新频率 每月对客户情况进行一次分析，更 新频率也为每月一次 大约有500种商品，商品的更新是每 月一次，数据更新也照此。 Customer 中等容量，有100个重点客户， 2000个跟踪客户 Product 小容量，500种商品
确定粒度的循环和反复
提高粒度的方法
当源数据置入数据仓库时，对它进行汇总。 当源数据置入数据仓库时，对它求平均或进行 计算。 把最大/最小的设定值置入数据仓库。 只把显然需要的数据置入数据仓库。 用条件逻辑选取记录的一个子集置入数据仓库。 对于数据怎样轻度汇总是没有限制的(限制只 存在于设计者的脑海里)。
Windows/Acces RSGL s …… ……
数据源抽取规则表
表.列名 过滤与连接 条件 比较值 50000 500 ‘AB’ …… 复合条件 AND AND OR …… 备注 采购商品数量 小于50000 采购商品数量 大于500 商品前两位 非’AB’ …… KHCG.CGSL < KHCG.CGSL > SPQK.SPID …… ≠ ……
第一次作业题目
请详细描述数据库应用系统与数据仓库 之间的区别。（越详细越好，越全面越 好） 下星期三以前交。
数据仓库设计——逻辑模型内Leabharlann 提要数据仓库的逻辑模型设计
onedata建模方法论

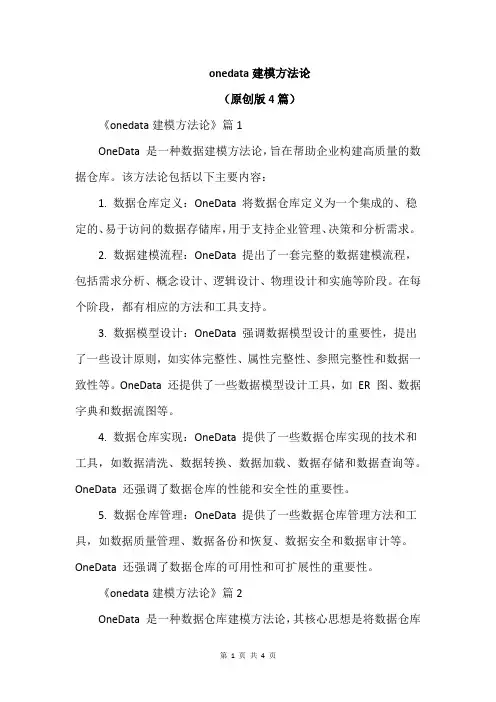

onedata建模方法论（原创版4篇）《onedata建模方法论》篇1OneData 是一种数据建模方法论，旨在帮助企业构建高质量的数据仓库。
该方法论包括以下主要内容：1. 数据仓库定义：OneData 将数据仓库定义为一个集成的、稳定的、易于访问的数据存储库，用于支持企业管理、决策和分析需求。
2. 数据建模流程：OneData 提出了一套完整的数据建模流程，包括需求分析、概念设计、逻辑设计、物理设计和实施等阶段。
在每个阶段，都有相应的方法和工具支持。
3. 数据模型设计：OneData 强调数据模型设计的重要性，提出了一些设计原则，如实体完整性、属性完整性、参照完整性和数据一致性等。
OneData 还提供了一些数据模型设计工具，如ER 图、数据字典和数据流图等。
4. 数据仓库实现：OneData 提供了一些数据仓库实现的技术和工具，如数据清洗、数据转换、数据加载、数据存储和数据查询等。
OneData 还强调了数据仓库的性能和安全性的重要性。
5. 数据仓库管理：OneData 提供了一些数据仓库管理方法和工具，如数据质量管理、数据备份和恢复、数据安全和数据审计等。
OneData 还强调了数据仓库的可用性和可扩展性的重要性。
《onedata建模方法论》篇2OneData 是一种数据仓库建模方法论，其核心思想是将数据仓库视为一个企业级的数据中心，通过建立一套完整的数据模型来实现数据的统一管理和运营。
OneData 方法论主要包括以下方面：1. 数据仓库概念模型设计：该阶段主要通过业务领域模型的设计，将企业的业务需求转化为数据模型，包括数据实体的定义、属性的设计以及实体之间的关系等。
2. 数据仓库逻辑模型设计：该阶段主要通过数据模型的逻辑设计，将概念模型转化为具体的数据表结构，包括数据表的定义、表之间的关系、索引的设计等。
3. 数据仓库物理模型设计：该阶段主要通过数据模型的物理设计，将逻辑模型转化为具体的数据存储结构，包括数据分区、数据备份、数据恢复等。
数据库建模：概念模型,逻辑模型和物理模型
数据库建模：概念模型,逻辑模型和物理模型概念模型设计 , 逻辑模型设计 , 物理模型设计是数据库及数据仓库模型设计的三个主要步骤1. 概念模型概念模型就是在了解了⽤户的需求 , ⽤户的业务领域⼯作情况以后 , 经过分析和总结 , 提炼出来的⽤以描述⽤户业务需求的⼀些概念的东西 ;如销售业务中的客户和定单 , 还有就是商品 , 业务员 , ⽤ USE CASE 来描述就是 : 业务员与客户就购买商品之事签定下定单 , 概念模型使⽤ E-R 图表⽰ , E-R 图主要是由实体 , 属性和联系三个要素构成的 , 该阶段需完成 :1. 该系统的商业⽬的是什么 , 要解决何种业务场景2. 该业务场景中 , 有哪些⼈或组织参与 , ⾓⾊分别是什么3. 该业务场景中 , 有哪些物件参与 ,4. 此外需要具备相关⾏业经验 , 如核⼼业务流程 , 组织架构 , ⾏业术语5. 5w1h , who , what , when , where , why, how2. 逻辑模型逻辑模型是将概念模型转化为具体的数据模型的过程 , 即按照概念结构设计阶段建⽴的基本 E-R 图 , 按选定的管理系统软件⽀持的数据模型(层次/⽹状/关系/⾯向对象) , 转换成相应的逻辑模型 , 这种转换要符合关系数据模型的原则 ;还以销售业务为例 : 客户信息基本上要包括 : 单位名称 , 联系⼈ , 联系电话 , 地址等属性商品信息基本上要包括 : 名称 , 类型 , 规格 , 单价等属性定单信息基本上要包括 : ⽇期和时间属性 ; 并且定单要与客户 , 业务员和商品明细关联 , 该阶段需完成 :1. 分多少个主题 , 每个主题包含的实体2. 每个实体的属性都有什么3. 各个实体之间的关系是什么4. 各个实体间是否有关系约束3. 物理模型物理模型就是针对上述逻辑模型所说的内容 , 在具体的物理介质上实现出来 , 系统需要建⽴⼏个数据表 : 业务员信息表 , 客户信息表 , 商品信息表 , 定单表 ; 系统要包括⼏个功能 : 业务员信息维护 , 客户信息维护 , 商品信息维护 , 建⽴销售定单 ; 表 , 视图 , 字段 , 数据类型 , 长度 , 主键, 外键 , 索引 , 约束 , 是否可为空 , 默认值 , 该阶段需完成 :1. 类型与长度的定义2. 字段的其他详细定义 , ⾮空 , 默认值3. 却准详细的定义 , 枚举类型字段 , 各枚举值具体含义4. 约束的定义 , 主键 , 外键这三个过程 , 就是实现⼀个数据库设计的三个关键的步骤 , 是⼀个从抽象到具体的⼀个不断细化完善的分析 , 设计和开发的过程 ;。
数据仓库概要设计
数据仓库概要设计数据仓库（Data Warehouse）是指把企业分散在不同数据库中的数据统一整合到一个数据库中进行存储和管理，并对这些数据进行分析和管理的一种数据库应用系统。
数据仓库的建设是企业信息化建设的重要组成部分，是企业对内部外部信息资源进行整合、挖掘和利用最有效的平台之一。
因此，进行数据仓库的概要设计是非常重要的一步。
1.数据仓库概述数据仓库，是一个能够存储大量历史数据的集合体，使得企业能够快速地进行数据分析、查询和决策。
数据仓库通常包括存储、管理和查询技术。
数据仓库的设计是基于自底向上的过程，通过收集各种应用中的数据来建立。
数据仓库的需求分析是设计的第一个步骤，通过需求分析可以把握到数据的来源、数据的主要特征、数据的处理方法、数据的处理效果等。
2.数据仓库的工作过程a.数据的收集数据收集的目的是获取各个分散在企业内部外部的数据源，并把这些数据源整合成数据集。
数据收集包括了跟踪源数据、数据的标准化、数据的清洗、数据的转换等。
b.数据的整合数据整合意味着将不同的数据源集成到一起，通常是通过ETL工具来实现。
ETL（Extract, Transform, Load）工具的主要功能是提取、转换和加载。
c.数据的存储数据仓库的存储方式一般有两种：关系型数据库和非关系型数据库。
d.数据的查询与分析数据仓库的用户可以通过BI工具（Business Intelligence）来进行数据的查询、分析和报表生成。
3.数据仓库的概要设计步骤a.数据仓库设计的第一步是需求分析，需求分析的目的是明确数据仓库的目标、范围和需求。
需求分析应该包括数据仓库的使用者、数据仓库所需数据的类型、数据的来源、数据的质量要求等。
b.数据仓库的概念设计是在需求分析的基础上，开始进行数据仓库的抽象模型的设计。
概念设计包括了数据仓库的模型设计、元数据的设计等。
c.数据仓库的逻辑设计是在概念设计的基础上，开始进行数据仓库的逻辑结构的设计。
数据仓库的设计与开发
02
在物理设计时，我们常常要按数据的重要程度、使用频率以及对响应时间的要求进行分类，并将不同类的数据分别存储在不同的存储设备中。
01
重要程度高、经常存取并对响应时间要求高的数据就存放在高速存储设备上，如硬盘；
02
存取频率低或对存取响应时间要求低的数据则可以放在低速存储设备上，如磁盘或磁带。
03
10
主键
Product-Name
char
25
产品名称
Product-SKu
char
20库存单位ຫໍສະໝຸດ 销售员维表包括不同地区的所有销售员信息
Salpers-Key
integer
15
主键
Salpers-Name
char
30
销售员姓名
Territory
char
20
销售员所在区域
Region
char
20
所在地区
订单事实表
销售数据和维
销售数据
商品
促销
时间
部门
城市
地区
商店
图4.2 销售业务的多维数据
（4）确定数据汇总水平
（5）设计事实表和维表
按使用的DBMS和分析用户工具，证实设计方案的有效性 根据系统使用的DBMS，确定事实表和维表的具体实现。由于不同的DBMS对数据存储有不同的要求，因此设计方案是否有效还要放在DBMS中进行检验
包括公司收到的所有订单
Order-Key
integer
10
订单键
Order-Name
char
20
订单名称
Product-ref
integer
10
参考产品主键
概念数据模型设计与逻辑数据模型设计
概念数据模型设计与逻辑数据模型设计、物理数据模型设计是数据库及数据仓库模型设计的三个主要步骤。
在数据仓库领域有一个概念叫conceptual data model，中文一般翻译为“概念数据模型”。
概念数据模型是最终用户对数据存储的看法，反映了最终用户综合性的信息需求，它以数据类的方式描述企业级的数据需求，数据类代表了在业务环境中自然聚集成的几个主要类别数据。
概念数据模型的内容包括重要的实体及实体之间的关系。
在概念数据模型中不包括实体的属性，也不用定义实体的主键。
这是概念数据模型和逻辑数据模型的主要区别。
概念数据模型的目标是统一业务概念，作为业务人员和技术人员之间沟通的桥梁，确定不同实体之间的最高层次的关系。
在有些数据模型的设计过程中，概念数据模型是和逻辑数据模型合在一起进行设计的。
在数据仓库领域有一个概念叫logical data model，中文一般翻译为“逻辑数据模型”。
逻辑数据模型反映的是系统分析设计人员对数据存储的观点，是对概念数据模型进一步的分解和细化。
逻辑数据模型是根据业务规则确定的，关于业务对象、业务对象的数据项及业务对象之间关系的基本蓝图。
逻辑数据模型的内容包括所有的实体和关系，确定每个实体的属性，定义每个实体的主键，指定实体的外键，需要进行范式化处理。
逻辑数据模型的目标是尽可能详细的描述数据，但并不考虑数据在物理上如何来实现。
逻辑数据建模不仅会影响数据库设计的方向，还间接影响最终数据库的性能和管理。
如果在实现逻辑数据模型时投入得足够多，那么在物理数据模型设计时就可以有许多可供选择的方法。
在数据仓库领域有一个概念叫physical data model，中文一般翻译为“物理数据模型”。
物理数据模型是在逻辑数据模型的基础上，考虑各种具体的技术实现因素，进行数据库体系结构设计，真正实现数据在数据库中的存放。
物理数据模型的内容包括确定所有的表和列，定义外键用于确定表之间的关系，基于用户的需求可能进行发范式化等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据的行数 数据所占存储设备空间 数据所需要的索引空间
只能做数据级上的估算 从一方或多方收集信息进行合理估算
粗略估算数据量算法
双重粒度和单一粒度
表的行数是影响粒度划分主要的因素 将数据库的总行数与下表进行比较
确定粒度的循环和反复
选择合适的粒度级别是体系结构设计环境成功 的关键。 选择粒度级别的一般方法，是利用常识，建立 数据仓库的一小部分，并让用户去访问这些数 据。然后仔细聆听用户的意见，根据他们的反 馈意见适当调整粒度的级别。 最坏的想法是想要事先设计好所有的粒度级别， 再进行数据仓库的建造。 即使在最好的情况下，能使设计的5 0 %是正 确的就已经很不错的了。数据仓库环境的特点 就是只有当决策支持系统分析员实际看到了报 告之后，才能想像哪些是真正需要的。
……
… …
……
……
数据概括表与事实表对应关系
概括表表.列 名 是否 导出 事实表.列 名 SPGYB.SP 商品编号 _ID SPGYB.G YS_ID 供应商编号 备注 SPGKB.SP_I 否 D SPGKB.GYS _ID SPGKB.SPG YZSL SPGKB.SPG YZJE …… 否 是 是
例： 银 行 粒 度 设 计
例： 银 行 粒 度 设 计
数据分割
数据分片概念
水平分片 垂直分片 混合分片 导出分片
按时间进行数据分割是最普遍的 分割标准
数据量 数据分析处理的实际情况 简单易行 粒度划分策略
数据仓库的数据抽取模型
F2 KHCG F3 SPQK F4 ZGYJ
F1 数据抽取规则
确定粒度的循环和反复
提高粒度的方法
当源数据置入数据仓库时，对它进行汇总。 当源数据置入数据仓库时，对它求平均或进行 计算。 把最大/最小的设定值置入数据仓库。 只把显然需要的数据置入数据仓库。 用条件逻辑选取记录的一个子集置入数据仓库。 对于数据怎样轻度汇总是没有限制的(限制只 存在于设计者的脑海里)。
数据仓库的逻辑模型设计
逻辑模型最终设计成果：
每个主题的逻辑定义，并将相关内容记录在 数据仓库的元数据中； 粒度划分； 数据分割策略； 表划分和数据来源等。
分析主题域
主题名 公共码键 属性组 商品固有信息：商品号，商品名，类型，颜色等 商品采购信息：商品号，供应商号，供应价，供应日期， 供应量等 商品库存信息：商品号，库房号，库存量，日期等 销售单固有信息：销售单号，销售地址等 销售信息：客户号，商品号，销售价，销售量、销售时间 等 客户固有信息：客户号，客户名，性别，年龄，文化程度， 住址，电话等 客户经济息：客户号，年收入，家庭总收入等
数据抽取的目标列与源列对应关系表
目标表.列 源表.列 转换公式 备注
SJCK_KHCG.KH KHCG.KH 直接转换 ZY ZY SJCK_KHCG.CG KHCG.CG 将月/年/日的日期格式 RQ RQ 转换成年/月/日格式 …… …… ……
客户职业
客户采购日期
……
数据抽取过程的排序、概括和导出情况表
⑵
⑼
⑺ ⑺
逻辑模型的评审
逻辑模型的文档内容：
主题域分析报告， 数据粒度划分模型， 数据分割策略， 指标实体、维实体与详细类别实体的关系模 式和 数据抽取模型。
逻辑模型的评审要点
对逻辑模型的评审主要集中在主题域是否可以 正确地反映用户的决策分析需求。 从用户对概括数据使用的要求，评审数据粒度 的划分和数据分割策略是否可以满足用户决策 分析的需要。 为提高数据仓库的运行效率是否需要对关系模 式进行反规范化处理。 数据的抽取模型是否正确地建立了数据源与数 据仓库的对应关系。 数据的约束条件和业务规则是否在这些模型中 得到了正确的反映。
数据抽取、转换与加载对策
全库比较 利用程序日志 利用数据库日志 利用时间戳或利用位图索引
数据仓库的数据清理转换方法
数据仓库的数据清理转换方法
类型转换 串操作 数学函数 参照完整性 关键字翻译 聚集运算
数据源抽取对象表
数据平台 Windows/SQL Server Windows/SQL Server 数据库 XSSJ XSSJ 表名 KHCG SPQK ZGYJ …… 备注 客户采购商品 表 商品情况表 职工业绩表 ……
P1 抽取数 据源记 录
P4 P3 数据排 序聚集 加载到 数据仓 库
F5 CQLS_KHCG
F6 CQLS_KHCG
F7 SJCK_KHCG
P2 清理数 据记录 F8 数据清理规则
数据仓库的数据抽取、转换与加载计划
影响数据抽取、转换与加载的因素
数据格式 坏数据 系统的兼容性 数据源的变化 数据抽取的时间
Order_De 大容量，其上限是354，000，000， 数据每月汇总一次，但是业务处理 tail 000，考虑到各种客户类型与各种 系统的数据每日需要更新一次，因 商品的组合情况，一般很少达到。此更新频率为每日一次。 …… …… ……
数据仓库的实体定义
列名 列的键属性 值来源/值域 来自客户实体的合 法客户键列 来自销售单实体的 合法键列 来自商品实体的合 法键列 正的金额数 …… …… …… 完整性约束 没有客户键列，数 据就不存在 没有销售单键列， 数据就不存在 没有商品键列，数 据就不存在 类型与大 小 Char(10) Char(10) Char(10) Money(flo at) ……
Windows/Acces RSGL s …… ……
数据源抽取规则表
表.列名 过滤与连接 条件 比较值 50000 500 ‘AB’ …… 复合条件 AND AND OR …… 备注 采购商品数量 小于50000 采购商品数量 大于500 商品前两位 非’AB’ …… KHCG.CGSL < KHCG.CGSL > SPQK.SPID …… ≠ ……
第一次作业题目
请详细描述数据库应用系统与数据仓库 之间的区别。（越详细越好，越全面越 好） 下星期三以前交。
数据仓库设计——逻辑模型
内容提要
数据仓库的逻辑模型设计
分析主题域 粒度模型设计 数据分割设计 数据抽取模型设计 元数据模型建立
数据仓库的逻辑模型设计
数据仓库的逻辑模型设计任务：
分析主题域，确定要装载到数据仓库的主题； 确定粒度层次划分； 确定数据分割策略； 关系模式的定义和记录系统定义、确定数据 抽取模型等。
SPGYB.SP 商品供应总量，按照供应商编号对 GYL 供应数量求和 SPGYB.SP 商品供应总金额，按照供应商编号 GYJE 对供应商品的金额进行汇总 …… ……
……
数据仓库ห้องสมุดไป่ตู้元数据模型建立与应用
建模 工具 ⑴ 元数据目 录 物理模型 查询统计 逻辑模型 业务分组 来源定义 加载统计 来源-目标映射 ⑶ ⑹ 数据源 ⑸a 数据 加载 工具 ⑷ ⑻ ⑸b ⑽ 数据仓库 前端展示 工具 ⑿
Customer_ 主键列、外 Number 部键列 Order_Num 主键列、外 ber 部键列 Product_N 主键列、外 umber 部键列 Product_P rice ……
粒度层次划分
粒度设计步骤
数据量的粗略估算 确定采用双重还是单一的粒度 确定粒度级别 反馈与调整
数据量的粗略估算
商 品
商品号
销 售 客 户
销售单号
客户号
数据仓库的实体定义
实体 容量 更新频率 每月对客户情况进行一次分析，更 新频率也为每月一次 大约有500种商品，商品的更新是每 月一次，数据更新也照此。 Customer 中等容量，有100个重点客户， 2000个跟踪客户 Product 小容量，500种商品
表.列名 排 序 概括/ 导出 分组 概括 备注 按照采购数量从大到小排序、按照日期 进行分组 对每一客户采购量按照星期分别进行概 括处理，计算客户的采购总量
CQLS_KHC 降 G.CGSL 序 SJCK_KHC G.CGHZ
SJCK_KHC G.PJL
导出
对每一客户采购情况按照星期分别进行 平均采购量计算
