EMC VNX存储初始化及抓数操作步骤
EMC VNX存储初始化及抓数操作步骤1.抓取数据准备在笔记本上安装软件UnisphereInitToolUnisphereServiceManager2.设备初始化通过路由器将5100的2个SP连接到笔记本上，加电启动5100.5100启动完成后，在笔记本上启动Unisphere Storage System Initialization Wizard进行初始化。
点击Next开始扫描设备未初始化的新设备会显示在左侧列表中选择要初始化的机器然后点击Next配置管理IP地址，如SP A：10.77.77.78，SP B：10.77.77.79，点击Next设置用户名密码，用户名：admin，密码：password，然后点击Next点击Finish点击OK完成初始化向导。
3.登陆在IE地址栏输入SPA（或SPB）的IP地址，按回车后打开如下两个界面选择信任即Accept Always，打开登陆界面输入初始化时配置的用户名：admin和密码：password，点击Login选择接受Accept Always即可进入到管理界面。
点击下拉菜单选择要管理的机器，进入到5100的管理界面点击菜单栏按钮System进入系统管理界面4.配置Read Cache和Write Cache在此界面下，点击右侧System management 菜单中Manage Cache选项，进入到Cache 管理界面选择SP Memory选项卡，配置SPA Read Cache和SPB Read Cache为任意数值，并把Write Cache配置到最大，在配置Write Cache时会出现如下对话框，点击OK即可自动调整为最大值。
点击Apply应用配置点击Yes确认会弹出配置成功对话框，点击OK，然后点击到SP Cache选项卡—勾选SP A read Cache 、SP B read Cache和Write Cache并点击Apply应用配置点击Yes确认—点击OK点击OK完成配置5.验证存储系统，检验系统状态在系统管理界面，点击右侧Service Tasks菜单中的Capture Diagnostic Data选项，弹出如下界面点击Diagnostics选项点击Verify Storage System验证存储系统点击Next即开始检验系统状态检验完成后会生成一个问题报告点击Display Issues Report查看报告报告中没有警告信息，关闭报告页面，点击Finish完成验证存储系统，然后即可开始抓取配置信息数据6.抓取配置信息数据启动USM，点击“Login”输入存储的管理IP、帐户密码登陆存储设备：点击Capture Diagnostic Data选项，弹出抓取界面点击Next即开始抓取，抓取完成后界面如下图，点击Save As将数据文件保存到电脑上，记录好保存位置方便使用。
EMC VNX系列存储日志的抓取与分析
Module 1 - Unisphere Security and Basic Management
4
Unisphere Monitoring – Background Tasks for File
• System > Monitoring and Alerts > Background Tasks for File
Module 1 - Unisphere Security and Basic Management
1
Unisphere System Monitoring
• System > Monitoring and Alerts >
Module 1 - Unisphere Security and Basic Management
2
Unisphere Monitoring - Alerts
• System > Monitoring and Alerts > Alertsity and Basic Management
3
Unisphere Monitoring – SP Event Logs
6
Unisphere Monitoring – Notification for File
• System > Monitoring and Alerts > Notifications for File
Module 1 - Unisphere Security and Basic Management
9
Unisphere Monitoring – Statistics for File
VNXe3200初始化配置之如何初上手讲解
VNXe 3200 初始化配置之如何初上手VNXe3200是EMC统一存储部门2014年新推出的一款功能强大、经济实用、面向中小企业的一款存储产品。
这款产品自从上市以来，一直受到用户的好评，产品销量一直上升。
作为EMC该产品一线的技术支持工程师，我很荣幸能够有机会在这里和大家一起探讨使用VNXe3200过程中遇到的一些常见的问题。
今天，我会从最开始的第一步开始介绍，如何上手，如何配置一款新的VNXe3200设备。
也许很多用户会第一时间想到VNXe3200 Connection Utility。
对的，但是在初始化配置的过程中，会不会遇到一些难缠的问题呢？有没有一些更巧妙的小招呢？答案是肯定的。
这篇博客就是在这样的需求下，结合本人第一线产品技术支持的经验，向大家介绍如何快速上手初始化配置一台新的VNXe3200存储。
1. 使用VNXe 3200 Connection Utiliy1.1 Connection Utility 介绍VNXe Connection Utility是一款简单的，能够帮助客户在初始化时为VNXe设备配置主机名称和管理IP的工具。
1.2 Connection Utility下载和安装如果您想为 VNXe 系统管理端口手动分配静态 IP 地址，则必须安装并运行VNXe Connection Utility。
VNXe Connection Utility 可为 VNXe 系统分配网络地址。
如下图1-1，我们可以从 下载VNXe Connection Utility安装程序。
图1-1 下载VNXe Connection Utility说明：虽然在软件上标注了Windows 32-bit，但是该VNXe Connection Utility 支持各种常见的Windows版本。
不过需要特别注意的是该软件只兼容 JAVA 7及其之前的版本。
1.3 Connection Utility 使用当在Windows工作机上成功安装好Connection Utility软件。
EMCVNX系列存储日志的抓取与分析
Module 1 - Unisphere
Security and Basic
4
Management
Unisphere Monitoring – Background Tasks for File
System > Monitoring and Alerts > Background Tasks for File
二、水运与航空
1．水运 (1)18的诞生。
(2)1900年前后，民间兴办的各种轮船航运公司近百家，几乎都是
在列强排挤中艰难求生。
2．航空
(1)起步：1918年，附设在福建马尾造船厂的海军飞机工程处开始
研制 。
(2)发展水：上1飞918机年，北洋政府在交通部下设“
[串点成面·握全局]
一、近代交通业发展的原因、特点及影响 1．原因 (1)先进的中国人为救国救民，积极兴办近代交通业，促 进中国社会发展。 (2)列强侵华的需要。为扩大在华利益，加强控制、镇压 中国人民的反抗，控制和操纵中国交通建设。 (3)工业革命的成果传入中国，为近代交通业的发展提供 了物质条件。
Security and Basic
7
Management
VNX Email Notifications - Email User
Setup email account
Module 1 - Unisphere
Security and Basic
8
Management
历史ⅱ岳麓版第13课交通与通讯 的变化资料
2．特点 (1)近代中国交通业逐渐开始近代化的进程，铁路、水运和 航空都获得了一定程度的发展。 (2)近代中国交通业受到西方列强的控制和操纵。 (3)地域之间的发展不平衡。 3．影响 (1)积极影响：促进了经济发展，改变了人们的出行方式， 一定程度上转变了人们的思想观念；加强了中国与世界各地的 联系，丰富了人们的生活。 (2)消极影响：有利于西方列强的政治侵略和经济掠夺。
EMC vnx操作文档
在所选RAID组上点击右键，选择Properties可以查看RAID的属性。
2、创建Lun：在所选要创建Lun的RAID组上点击右键，选择Create LUN填写User Capacity大小，即所创建Lun的大小，LUN ID会自动生成。
3、在存储上注册主机：如果采用FC SAN的架构，需要每台服务器有HBA卡，并且在链路联通后选择Hosts—>Connectivity Status选择对应的WWWN号，点击Edit注册主机，”Initiator Type” Windows选择CLARRiiON Open，”Failover Mode” 选1。
每台服务器第一次注册时，选择new host，输入主机名（自定义）和IP地址后，点击OK完成。
如果一台服务器有2个HBA卡，则另一个卡注册时选择Existing Host，选择已经存在的服务器即可。
对于Failover Mode模式的选择，Windows、Linux、ESXi 选1，AIX选3，如果有其他操作系统类型，或使用其他第三方多路径软件、集群软件等情况，请查阅相关文档确认选项。
4、创建MetaLun：EMC VNX提供可以使用现有LUN组合成MeatLun的功能，可以使用MetaLun功能组合大LUN，并提高IO速度。
Storage—>LUNS选择需要合并的LUN，点击右键选择Expend出现以下配置向导：点击Next选择Striping，点击Next选择需要合并的LUN，最好选择不同的RAID Group合并，这样可以提高IO速度。
可按住Ctrl键，选择多个LUN。
选择后点击Next确认合并后LUN的大小，点击Next此处需要键入MetaLUN Name，可以自定义名称。
选择Default Owner，可默认，也可自定义选择。
点击Next点击Finish，完成。
完成后，可在Storage—>LUNS下看到新建的MetaLUN情况。
emc存储操作手册
emc存储操作手册EMC存储操作手册是为了帮助用户了解和使用EMC存储设备而编写的指南。
本手册旨在提供详细的操作说明和注意事项，以帮助用户有效地管理和维护存储系统。
1. EMC存储系统概述EMC存储系统是一种专业的数据存储设备，广泛应用于企业、机构和云计算等领域。
它具有高性能、高可靠性和高可用性的特点，可以满足不同规模和业务需求的存储需求。
2. 硬件和软件环境准备在开始操作EMC存储设备之前，需要确保硬件和软件环境的准备工作已经完成。
包括：安装和连接存储设备、配置网络环境、安装存储管理软件等。
3. 存储设备初始化存储设备初始化是指在首次使用存储设备前，对设备进行一系列初始化设置，包括创建存储池、设置RAID级别、配置存储卷等。
这些设置决定了存储设备的性能和可靠性。
4. 存储卷管理存储卷是用户进行数据存储和访问的逻辑单元，用户可以根据实际需求创建、删除、扩容和迁移存储卷。
此外，还需要了解存储卷的访问控制和权限设置。
5. 数据备份与恢复数据备份与恢复是存储系统管理的重要环节，通过定期备份数据可以避免数据丢失的风险。
EMC存储设备提供多种备份策略和工具，用户可以根据需求选择合适的备份方式，并学会进行数据恢复。
6. 存储性能监控和调优EMX存储设备具有强大的性能监控和调优功能，可以实时监测存储设备的性能指标，并提供性能分析和调优建议。
用户可以根据监控结果进行性能优化，提升存储系统的效率和响应速度。
7. 存储故障排除在使用存储设备过程中，可能会遇到各种故障和问题。
EMC存储操作手册提供了常见故障的排查方法和解决方案，帮助用户快速定位和解决问题，保证存储系统的正常运行。
8. 存储设备维护和升级存储设备维护包括固件升级、驱动程序更新和硬件维护等工作。
用户应定期检查和维护存储设备，确保设备的稳定性和安全性，同时根据厂商的推荐升级存储设备的软件和固件。
9. 安全管理存储设备中的数据对于企业来说通常是非常重要和敏感的，因此安全管理至关重要。
emc存储操作手册
emc存储操作手册EMC存储是一种强大的数据存储解决方案，被广泛应用于企业和数据中心环境中。
本操作手册将向您介绍如何正确操作EMC存储器，以及如何管理和维护存储系统。
请按照以下步骤进行操作，并务必遵循相关指导建议，以保证您的数据安全和系统的正常运行。
1. EMC存储基础知识在正式开始操作EMC存储之前，必须了解一些基础知识。
首先，了解存储系统的架构和组件，包括存储控制器、存储设备和主机连接等。
其次，熟悉EMC存储器的命令行界面及其基本操作，在本操作手册中，我们将主要使用命令行界面进行操作。
2. 连接存储系统在使用EMC存储器之前，需要正确连接存储控制器和主机。
确保存储器与主机之间的网络连接正常，并确保使用正确的IP地址和端口。
在连接过程中，您可能需要根据具体情况进行一些配置，比如设置主机的HBA和存储器的端口参数等。
3. 创建存储池存储池是EMC存储器中用于存储数据的逻辑容器。
在使用存储器之前，首先需要创建一个或多个存储池。
您可以根据实际需求创建不同的存储池，比如按业务类型或性能需求划分。
创建存储池时，需要指定容量、性能和数据保护等级等参数。
4. 创建逻辑单元逻辑单元是存储池中的逻辑分区，用于存储和管理数据。
在创建逻辑单元之前，需要确定逻辑单元的容量大小和访问控制策略。
在创建逻辑单元时，还可以设置一些其他属性，比如快照和克隆等。
5. 主机连接在将存储器与主机连接之前，需要确保主机操作系统已经安装了正确的驱动程序，并配置了适当的主机连接。
将主机与存储器连接后，还需要在主机上执行一些必要的配置，比如扫描存储器逻辑单元和分配逻辑单元给主机等。
6. 数据备份和恢复对于企业来说，数据备份和恢复至关重要。
EMC存储器提供了多种数据保护功能，可以帮助您实现可靠的数据备份和灾难恢复。
在本操作手册中，我们将介绍备份和恢复的基本操作，并提供一些建议和注意事项。
7. 性能优化和故障排除当存储系统出现性能问题或故障时，需要及时进行优化和排除。
EMCVNX存储初始化及抓数操作步骤
EMC VNX存储初始化及抓数操作步骤1. 抓取数据准备在笔记本上安装软件Un ispherel nitToolUni sphereServiceMa nager2. 设备初始化通过路由器将5100的2个SP连接到笔记本上，加电启动5100.5100 启动完成后，在笔记本上启动Unisphere Storage System Initialization Wizard 进行初始化。
点击Next开始扫描设备BMC "Uni sphar 0"匸包沪 System Ini tiiliz^tion VizardF il<* Opt i one }l@lp r 卢I K•\-The discovery opeidticin iw in progress . Slop DiscoveryUniniti^ized Systems Initialized ternsDiscover againCancel未初始化的新设备会显示在左侧列表中选择要初始化的机器然后点击 NextIkii spherStQrag'S System Ini tializittion Wizard3Use thh screen to set lhe ri&tiAwrk. p^ran&teis for ih& m^n^gementports (10/100/1000) on the storage jyshm.System serial number CKM 00111900892 Sj^stan model number!VNX5100Mensae merit Port (10210(H 000) Nelwork SettingsStorage Proctor A ------------------------------------------ IP Add ess:IPv6 Link. Local Address: IPv6 Global AddretK -Stor^qe Processor B IP Address ： |11 . 1 _2 Name: |B-IMAGEIPv6 Link Local Addess; IPv6 Global Address:IP Y B Ccmmon Paiamelers Contigu ration T^jpe: IPv6 Global Prefix ： IPv6 Default Gatw^J ：ufieckHext >>Cancel配置管理 IP 地址，如 SP A : 10.77.77.78 , SP B : 10.77.77.79，点击 NextIP €IPv4CcmiriDn Panmelersy® £MC Vm sph^r e Storage System Initialization WizardFile Options HelpUse this screen to set the network parametefs for tha management ports(10/100/1000) on the storage system.System serial number CKM00111900892System model nurftbef：VNX5100一Storage Processor AIP Address: | 2 77 77「7° Name: |A」MAGEIPv6 Link Local Address:IPv6 Global Address:IP Y4 Common Parameters< <£ack Next»Cancel设置用户名密码，用户名：admin，密码：password,然后点击Nextsphair 包當电System Ini tillion VizardF il<* Opt i one }l@lpSystem $«ial number CKMD0111 SOOS92Set the IF address of storage pioces^or A lo 10.77.77.78Set the of storage procss-sor A to A-IMAQ ESet the IP address of slcrag& piacessor B Io 10.77.77.79Set the name of storw praw»wf B to: B-I MAGESet the subnet mdskto : 255255.255.0Set tbe default gateway to:S4t ihs I P Y6 GonligLraliQn type 8; D isfltiedSet the storage system name to : CKM00111900092Initialize 姐eini® with user account: adminClick Finish bo nitialize His storage systemThe storage system has been initialized successful^InlCreate o desktop shcxtcU to manage this storage system 1 hereaie no more storage s^atems to inibalize.点击OK完成初始化向导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

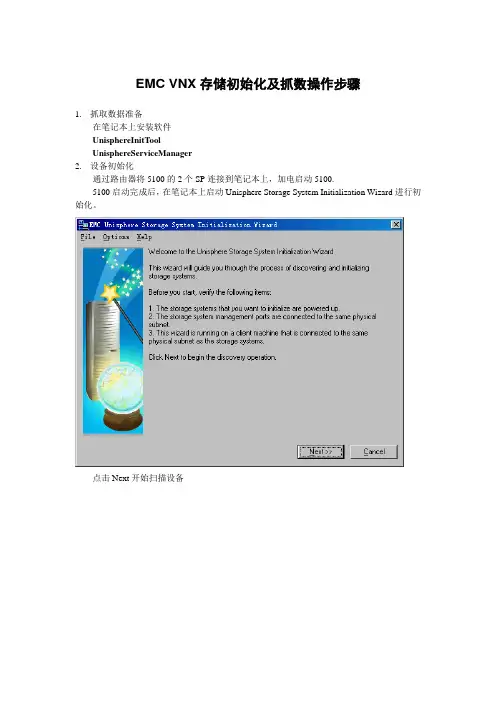

EMC VNX存储初始化及抓数操作步骤
1.抓取数据准备
在笔记本上安装软件
UnisphereInitTool
UnisphereServiceManager
2.设备初始化
通过路由器将5100的2个SP连接到笔记本上，加电启动5100.
5100启动完成后，在笔记本上启动Unisphere Storage System Initialization Wizard 进行初始化。
点击Next开始扫描设备
未初始化的新设备会显示在左侧列表中
选择要初始化的机器然后点击Next
配置管理IP地址，如SP A：，SP B：，点击Next
设置用户名密码，用户名：admin，密码：password，然后点击Next
点击Finish
点击OK完成初始化向导。
3.登陆
在IE地址栏输入SPA（或SPB）的IP地址，按回车后打开如下两个界面
选择信任即Accept Always，打开登陆界面
输入初始化时配置的用户名：admin和密码：password，点击Login
选择接受Accept Always即可进入到管理界面。
点击下拉菜单选择要管理的机器，进入到5100的管理界面
点击菜单栏按钮System进入系统管理界面
4.配置Read Cache和Write Cache
在此界面下，点击右侧System management 菜单中Manage Cache选项，进入到Cache 管理界面
选择SP Memory选项卡，
配置SPA Read Cache和SPB Read Cache为任意数值，并把Write Cache配置到最大，在配置Write Cache时会出现如下对话框，点击OK即可自动调整为最大值。
点击Apply应用配置
点击Yes确认会弹出配置成功对话框，
点击OK，然后点击到SP Cache选项卡
勾选SP A read Cache 、SP B read Cache和Write Cache并点击Apply应用配置
点击Yes确认
点击OK
点击OK完成配置
5.验证存储系统，检验系统状态
在系统管理界面，点击右侧Service Tasks菜单中的Capture Diagnostic Data选项，弹出如下界面
点击Diagnostics选项
点击Verify Storage System验证存储系统
点击Next即开始检验系统状态
检验完成后会生成一个问题报告
点击Display Issues Report查看报告
报告中没有警告信息，关闭报告页面，
点击Finish完成验证存储系统，然后即可开始抓取配置信息数据
6.抓取配置信息数据
启动USM，点击“Login”输入存储的管理IP、帐户密码登陆存储设备：
点击Capture Diagnostic Data选项，弹出抓取界面
点击Next即开始抓取，
抓取完成后界面如下图，点击Save As将数据文件保存到电脑上，记录好保存位置方便使用。
打开自己指定的保存数据文件的文件夹就可以看到数据文件包
打开数据包中的xml文件可以看到系统信息报告
报告中没有警告信息就可以了。
将抓取的整个配置数据压缩包及机器中所有硬盘和电池上的PN号、SN号全部发送给技术部报备人员即可。
