伺服电机选型通用计算公式
伺服电机的选型计算方法
伺服电机的选型计算方法伺服电机是一种应用于自动控制系统中的电动机，它具有高精度、高速度、高可靠性和高动态性等特点，广泛应用于工业自动化领域。
在进行伺服电机选型计算时，需要考虑以下几个方面：1.负载特性分析：首先需要对负载进行特性分析，包括负载的惯性矩、负载力矩和负载转矩等参数的测量和计算。
负载特性分析是伺服电机选型计算的基础，它直接影响到电机输出的动力和转速。
2.动力需求计算：在进行伺服电机选型计算时，需要考虑到所需的动力大小。
动力大小与负载的力矩和转速有关，可以通过下式计算：动力大小=负载力矩×负载转速动力大小的计算可以参考负载特性分析中得到的参数。
3.转矩需求计算：转矩需求是指伺服电机在运行过程中所需的最大转矩。
转矩需求可以通过下式计算：转矩需求=负载转矩+惯性转矩负载转矩和惯性转矩可以通过负载特性分析中得到的参数进行计算。
4.速度需求计算：速度需求是指伺服电机在运行过程中所需的最大转速。
速度需求可以通过下式计算：速度需求=负载转速+加速度×加速时间负载转速是伺服电机在运行过程中所需的最大转速，加速度是伺服电机在加速阶段的加速度大小，加速时间是加速阶段的时间。
5.动态性能计算：伺服电机的动态性能是指其快速响应的能力，包括动态转矩响应和动态速度响应。
动态性能的计算需要考虑到转矩和速度的波动范围，以及加速度和减速度的大小。
6.选型参数计算：在进行伺服电机选型计算时，还需要考虑到电机的额定功率、额定转矩、额定转速、额定电压和额定电流等参数。
这些参数可以通过上述计算得到，也可以通过伺服电机的性能曲线和规格表进行查询。
总之，伺服电机的选型计算方法需要综合考虑负载特性、动力需求、转矩需求、速度需求和动态性能等方面的因素。
同时，还需要根据具体的应用场景和要求进行合理的选型。
伺服电机的选型和计算

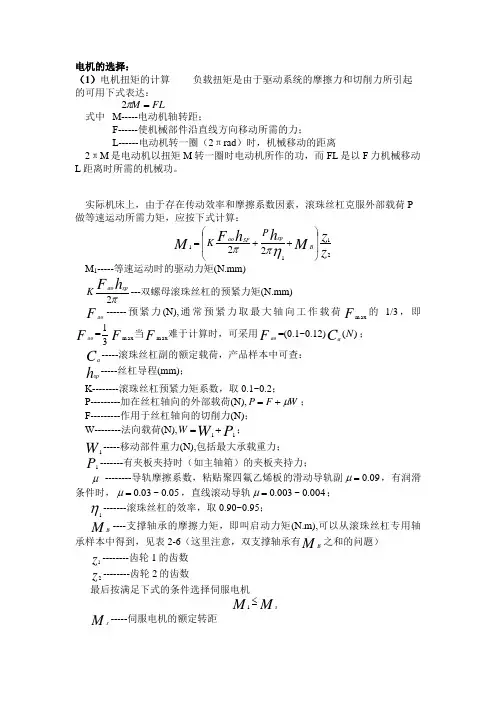

电机的选择：（1）电机扭矩的计算 负载扭矩是由于驱动系统的摩擦力和切削力所引起的可用下式表达： FL M =π2式中 M-----电动机轴转距；F------使机械部件沿直线方向移动所需的力；L------电动机转一圈（2πrad ）时，机械移动的距离2πM 是电动机以扭矩M 转一圈时电动机所作的功，而FL 是以F 力机械移动L 距离时所需的机械功。
实际机床上，由于存在传动效率和摩擦系数因素，滚珠丝杠克服外部载荷P 做等速运动所需力矩，应按下式计算：z z M h h F M B spSPao P K 211122⎪⎪⎭⎫ ⎝⎛++=ηππ M 1-----等速运动时的驱动力矩(N.mm)π2hF spao K---双螺母滚珠丝杠的预紧力矩(N.mm) Fao------预紧力(N),通常预紧力取最大轴向工作载荷Fm ax的1/3，即F ao =31F m ax当F m ax 难于计算时，可采用F ao =(0.1~0.12))(N C a ； C a -----滚珠丝杠副的额定载荷，产品样本中可查：hsp-----丝杠导程(mm)；K--------滚珠丝杠预紧力矩系数，取0.1~0.2；P---------加在丝杠轴向的外部载荷(N),W F P μ+=； F---------作用于丝杠轴向的切削力(N)； W--------法向载荷(N),P W W 11+=；W 1-----移动部件重力(N),包括最大承载重力；P 1-------有夹板夹持时（如主轴箱）的夹板夹持力；μ --------导轨摩擦系数，粘贴聚四氟乙烯板的滑动导轨副09.0=μ，有润滑条件时，05.0~03.0=μ，直线滚动导轨004.0~003.0=μ；η1-------滚珠丝杠的效率，取0.90~0.95；MB----支撑轴承的摩擦力矩，即叫启动力矩(N.m),可以从滚珠丝杠专用轴承样本中得到，见表2-6（这里注意，双支撑轴承有M B 之和的问题）z 1--------齿轮1的齿数 z2--------齿轮2的齿数最后按满足下式的条件选择伺服电机M M s ≤1Ms-----伺服电机的额定转距（2）惯量匹配计算 为使伺服进给系统的进给执行部件具有快速相应能力，必须选用加速能力大的电动机，亦即能够快速响应的电机（如采用大惯量伺服电机），但又不能盲目追求大惯量，否则由于不能从分发挥其加速能力，会不经济的。
伺服电机步进电机选型中转动惯量计算折算公式

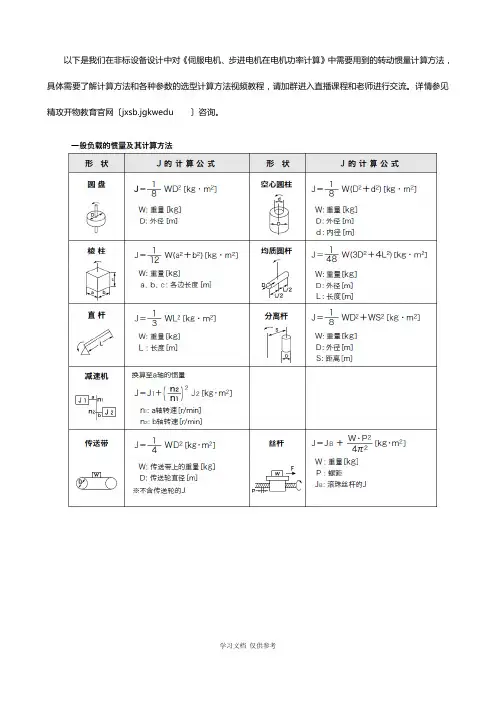

以下是我们在非标设备设计中对《伺服电机、步进电机在电机功率计算》中需要用到的转动惯量计算方法，具体需要了解计算方法和各种参数的选型计算方法视频教程，请加群进入直播课程和老师进行交流。
详情参见精攻开物教育官网〔jxsb.jgkwedu 〕咨询。
1. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量)82MD J =对于钢材：341032-⨯⨯=gLrD Jπ)(1078.0264s cm kgf L D ⋅⋅⨯-M-圆柱体质量(kg)； D-圆柱体直径(cm)；L-圆柱体长度或厚度(cm)； r-材料比重(gf /cm 3)。
2. 丝杠折算到马达轴上的转动惯量：DML2iJsJ =(kgf ·cm ·s 2) J s –丝杠转动惯量(kgf ·cm ·s 2)；i-降速比，12z z i =3. 工作台折算到丝杠上的转动惯量g w22⎪⎭⎫ ⎝⎛⋅=n v J π gw2s 2⎪⎭⎫ ⎝⎛=π (kgf ·cm ·s 2)v -工作台移动速度(cm/min)；n-丝杠转速(r/min)； w-工作台重量(kgf)；g-重力加速度，g = 980cm/s 2； s-丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量：())s cm (kgf 2g w 122221⋅⋅⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+++=πs J J i J J S tJ 1-齿轮z 1及其轴的转动惯量； J 2-齿轮z 2的转动惯量(kgf ·cm ·s 2)； J s -丝杠转动惯量(kgf ·cm ·s 2)； s-丝杠螺距，(cm)； w-工件及工作台重量(kfg).5. 齿轮齿条传动时折算到小齿轮轴上的转动惯量2gw R J =(kgf ·cm ·s 2)R-齿轮分度圆半径(cm); w-工件及工作台重量(kgf)6. 齿轮齿条传动时传动系统折算到马达轴上的总转动惯量⎪⎪⎭⎫ ⎝⎛++=2221g w 1R J i J J tJ 1，J 2-分别为Ⅰ轴，Ⅱ轴上齿轮的转动惯量(kgf ·cm·s 2)；R-齿轮z 分度圆半径(cm)；w-工件及工作台重量(kgf)。
伺服电机的选型和转动惯量的计算
伺服电机的选型和转动惯量的计算伺服电机是一种采用反馈控制系统的电机，常用于需要精确控制转动位置、速度和力矩的应用中。
选型和转动惯量的计算是为了确保电机能够满足系统的性能要求。
在进行伺服电机的选型时，需要考虑以下几个方面：1.负载特性：了解所需控制的负载类型，包括负载的惯性矩、负载对电机的回复要求等。
这些参数将对电机的性能和选型产生重要影响。
2.控制要求：了解所需控制的性能指标，包括位置精度、速度范围、加速度、力矩等。
这些参数将对电机的动态响应和控制能力产生重要影响。
3.环境条件：了解电机将运行的环境条件，包括温度、湿度、腐蚀性等。
这些条件将对电机的耐久性和可靠性产生重要影响。
4.使用寿命：了解电机的使用寿命要求，考虑使用寿命与成本之间的平衡。
基于以上要求，在伺服电机的选型中，我们可以通过以下几个步骤进行：步骤一：确定负载特性首先，需要对负载进行分析和测量，得到负载的特性参数，包括负载的惯性矩、负载对电机的回复要求等。
可以使用力矩传感器或测量设备来测量负载的特性。
步骤二：确定控制要求根据实际应用需求，确定所需的控制要求，包括位置精度、速度范围、加速度、力矩等。
可以根据系统的动态特性和控制性能要求，计算出所需的电机性能参数。
步骤三：选型电机根据负载特性和控制要求，选择适当的伺服电机。
可以根据电机供应商提供的产品目录、技术规格和性能曲线，进行比较和选择。
步骤四：计算转动惯量转动惯量是描述绕轴旋转运动的物体对转动的惯性程度的物理量。
对于伺服电机系统，转动惯量对于控制系统的动态响应和稳定性非常重要。
计算转动惯量的方法可以有多种，以下是其中一种常见的计算方法：1.将负载模型化为旋转惯性将负载视为固定于电机轴上的旋转质点，假设负载的转动惯量为J_l。
2.估算负载的转动惯量根据负载的形状和结构，可以使用以下公式估算负载的转动惯量：J_l=m*l^2其中，m为负载的质量，l为负载的一个特定距离。
3.计算电机和驱动部分的转动惯量电机和驱动部分的转动惯量可通过电机制造商提供的数据手册和技术规格进行查找。

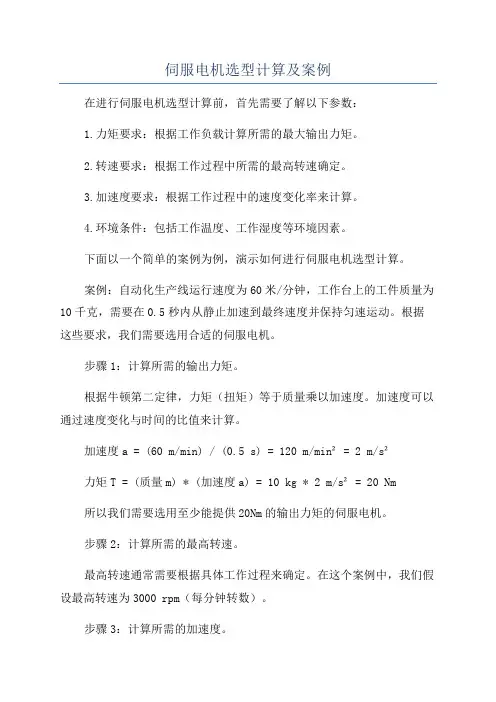

伺服电机选型计算及案例
伺服电机选型计算及案例
在进行伺服电机选型计算前，首先需要了解以下参数：
1.力矩要求：根据工作负载计算所需的最大输出力矩。
2.转速要求：根据工作过程中所需的最高转速确定。
3.加速度要求：根据工作过程中的速度变化率来计算。
4.环境条件：包括工作温度、工作湿度等环境因素。
下面以一个简单的案例为例，演示如何进行伺服电机选型计算。
案例：自动化生产线运行速度为60米/分钟，工作台上的工件质量为10千克，需要在0.5秒内从静止加速到最终速度并保持匀速运动。
根据这些要求，我们需要选用合适的伺服电机。
步骤1：计算所需的输出力矩。
根据牛顿第二定律，力矩（扭矩）等于质量乘以加速度。
加速度可以通过速度变化与时间的比值来计算。
加速度a = (60 m/min) / (0.5 s) = 120 m/min² = 2 m/s²
力矩T = (质量m) * (加速度a) = 10 kg * 2 m/s² = 20 Nm
所以我们需要选用至少能提供20Nm的输出力矩的伺服电机。
步骤2：计算所需的最高转速。
最高转速通常需要根据具体工作过程来确定。
在这个案例中，我们假设最高转速为3000 rpm（每分钟转数）。
步骤3：计算所需的加速度。
加速度已经在步骤1中计算过，为2m/s²。
步骤4：确定环境条件。
根据实际工作环境，确定伺服电机所需的环境参数，例如工作温度和湿度范围。
通过以上计算，我们得到了选型参数：输出力矩为20 Nm，最高转速为3000 rpm，加速度为2 m/s²。
伺服电机的选型和转动惯量的计算
伺服电机的选型和转动惯量的计算引言：伺服电机是一种能够实现精确定位和速度控制的电动机。
在自动化控制系统中，伺服电机广泛应用于机械装置的定位与运动控制，如机床、工业机械手臂、机器人等。
为了确保控制系统的性能和稳定性，正确选型和计算转动惯量是非常重要的。
一、伺服电机选型1.负载特性分析：首先需要对负载特性进行分析，包括负载的质量、摩擦系数、惯性矩等。
这些参数影响到伺服电机的选择，如电机的额定转矩等。
在分析负载特性时需要考虑静态特性和动态特性。
2.运行速度要求：根据系统的运行速度要求，选择电机的额定转速。
如果要求快速响应，需要选择具有较高转速的电机；如果要求大转矩输出，需要选择具有较大额定转矩的电机。
3.控制方式：根据系统的控制方式，选择合适的伺服电机。
常见的控制方式有位置控制、速度控制和力控制。
不同的控制方式对电机的性能要求也不同。
4.转矩和转速曲线：了解电机的转矩和转速曲线，可以帮助选择合适的伺服电机。
转矩曲线决定了电机能够产生的最大转矩，转速曲线决定了电机能够输出的最大转速。
5.电机功率：根据负载特性和运行速度要求，计算出所需的电机功率。
一般情况下，应选择稍大于所需功率的电机，以保证系统的可靠性和安全性。
6.品牌和价格：最后根据伺服电机的品牌和价格进行选择。
国际知名品牌的产品质量较高，但价格也较高。
可以根据实际需求和预算进行选择。
转动惯量是描述物体抗拒改变转动状态的特性。
在伺服电机的选型和控制系统设计中，转动惯量是一个重要的参数。
计算转动惯量的一般公式为：J=m*r^2其中，J是转动惯量，m是物体的质量，r是物体相对转轴的距离。
如果物体是一个均匀的圆盘或圆柱体，根据其几何形状可以通过以下公式计算转动惯量：J=1/2*m*r^2其中，m是物体的质量，r是物体的半径。
如果物体是由多个部分组成，可以通过将各部分的转动惯量相加得到整体的转动惯量。
在实际应用中，还需要考虑其他因素对转动惯量的影响，如内部零件的分布、负载的摩擦系数等。
伺服电机选型及负载转矩计算
伺服电机选型及负载转矩计算伺服电机是一种能够根据输入信号控制输出轴运动的电机。
它具有灵敏度高、响应速度快、精确度高等优点，广泛应用于工业生产线、机械设备、机器人等领域。
伺服电机的选型主要包括以下几个方面：1.转矩要求：伺服电机的转矩要求主要由负载的转矩决定。
在选型时需要确定负载的最大转矩和平均转矩，以确定伺服电机的额定转矩和峰值转矩。
2.转速要求：伺服电机的转速要求主要由负载的旋转速度决定。
在选型时需要确定负载的最大转速和平均转速，以确定伺服电机的额定转速和峰值转速。
3.加速度要求：伺服电机的加速度要求主要由负载的加速度决定。
在选型时需要确定负载的最大加速度和平均加速度，以确定伺服电机的额定加速度和峰值加速度。
4.精度要求：对于需要高精度运动的负载，伺服电机的精度要求较高。
在选型时需要考虑伺服电机的控制精度和重复定位精度等参数。
在实际选型时，可以根据负载和运动要求确定伺服电机的型号，并通过数据手册来验证选型是否符合要求。
一般来说，伺服电机的型号包括转矩、功率、转速和结构等参数。
负载转矩的计算是伺服电机选型的重要步骤之一、下面介绍一种常用的负载转矩计算方法。
1.静态负载转矩的计算：静态负载转矩是指在静止状态下所受到的负载力矩。
一般可以通过以下公式计算：M=F*R其中，M表示静态负载转矩，F表示负载力，R表示力臂的长度。
如果负载力可以被等效为多个力的叠加，则可以分别计算每个力的负载转矩，并将其叠加得到总的静态负载转矩。
2.动态负载转矩的计算：动态负载转矩是指在运动状态下所受到的惯性力矩和摩擦力矩的叠加。
动态负载转矩的计算可以通过以下公式进行：M=J*α+Ff*R其中，M表示动态负载转矩，J表示负载的转动惯量，α表示负载的角加速度，Ff表示负载所受到的摩擦力，R表示力臂的长度。
在实际计算中，需要考虑负载的惯性矩、摩擦力以及运动过程中可能产生的冲击力矩等因素，并将其叠加计算得到总的动态负载转矩。
负载转矩的计算是伺服电机选型的重要环节，它能够明确负载的要求，并为选型提供基础数据。
伺服电机选型计算公式
伺服电机选型计算公式下图所示是一种采用功率运算放大器LM675制成的伺服电动机控制电路，电动机采用直流伺服电动机。
从图可见，功率运算放大器LM675由15V 供电，15V电压经RP1加到运算放大器LM675的同相输入端，LM675的输出电压加到伺服电动机的输入端。
电动机上装有测速信号产生器，用于实时检测电动机的转速。
实际上测速信号产生器是一种发电机，它输出的电压与转速成正比。
测速信号产生器G输出的电压经分压电路后作为速度误差信号反馈到运算放大器的反相输入端。
速度指令电位器RP1设定的电压值经R1.R2分压后加到运算放大器的同相输入端，相当于基准电压。
伺服电动机的控制原理图伺服电动机用字母M表示伺服电动机，是驱动系统的动力之源。
运算放大器：用电路名称表示，即LM675，是伺服控制电路中的放大器件，为伺服电动机提供驱动电流。
速度指令电位器RP1：在电路中设定运算放大器的基准电压，即速度设定。
放大器增益调整电位器RP2：在电路中分别用于微调放大器的增益和速度反馈信号的大小。
当电动机的负载发生变动时，反馈到运算放大器反相输入端的电压也会发生变化，即电动机负载加重时，速度会降低，测速信号产生器的输出电压也会降低，使运算放大器反相输入端的电压降低，该电压与基准电压之差增加，运算放大器的输出电压增加。
反之，当负载变小、电动机速度增加时，测速信号产生器的输出电压上升，加到运算放大器反相输入端的反馈电压增加，该电压与基准电压之差减小，运算放大器的输出电压下降，会使电动机的速度随之下降，从而使转速能自动稳定在设定值。
伺服电机优点1、精度：实现了位置，速度和力矩的闭环控制；克服了步进电机失步的问题；2、转速：高速性能好，一般额定转速能达到2000～3000转；3、适应性：抗过载能力强，能承受三倍于额定转矩的负载，对有瞬间负载波动和要求快速起动的场合特别适用；4、稳定：低速运行平稳，低速运行时不会产生类似于步进电机的步进运行现象。
