喷漆房图文式操作说明
Work instruction
AA xxxxx-xxx
喷漆房使用操作规程
Edition:
2012-09-12 Editor: He Jiajie Reference: - 中油缸生产线
Ref.-Edition: -
Conservation
First edition
M I D C y l i n d e r P a i n t i n g R o o m _W o r k I n s t r u c t i o n .d o c
© B o s c h R e x r o t h A G . 2012
Bosch Rexroth AG Created Verified
Validated Dept.: WujP/TEF2 No. 17 Long Men Road Name: He Jiajie 213164, Changzhou, Jiangsu P.R. China
Printed versions and copies are not subject to update service and are not considered valid.
Page 1 / 6
内容 页 修改 ............................................................................................................................................ 1 1 目的 ........................................................................................................................................... 1 2 范围 ........................................................................................................................................... 1 3 缩写 ........................................................................................................................................... 1 4 责任 ........................................................................................................................................... 1 5
描述 (2)
5.1 介绍 ........................................................................................................................................... 2 5.2 使用操作 (2)
修改
第一版本
1 目的
本操作指导书旨在规范中油缸生产线喷漆房/烘干房的使用操作过程。
2
范围
本规范仅适用于武进工厂中油缸生产线
3 缩写
DCCC -博世力士乐武进工厂 TEF -技术管理部 LL -线长
QC -过程质量控制
4 责任
WujP/TEF 负责本文件的创建、更新和维护 DCCC/LL 负责实施此工艺指导书 DCCC/QC 负责文件的监督实施
5 描述
5.1 介绍
本规范详细给出了中油缸喷漆房和烘干房的使用操作步骤，并给出了使用操作过程中的注意事项，旨在规范中油缸喷漆房的使用操作流程。
中油缸喷漆线分为1#和2#两个区域，每个区域均包含有一间喷漆房和一间烘干房，且构造和操作方法相同。
5.2 使用操作
I. 喷漆房、烘干房和摆渡车使用操作
II. 报警控制。
喷漆房操作规程
喷漆房操作规程一、喷漆操作前的注意事项：1.喷房内及外面1米范围内应该保持清洁、干净、无易燃、易爆物品。
2.汽车必须处于待喷漆状态。
3.喷漆前风机先工作一段时间(5-6Min)。
4.喷漆时，所持喷枪不得超过呼吸带的高度。
二、喷漆操作步骤1.在环境温度低于10℃(一般在低于10℃以下)时，设定升温喷漆温度值，建议温度为20℃；环境温度高于20℃时，不需此步骤。
2.接通启动电源(钥匙开关右旋)3.接通喷漆开关(左旋常温喷漆，右旋升温喷漆)。
4.接通照明开关(右旋)。
5.喷漆结束后，关掉喷漆开关即可(旋钮开关置于中间位置)。
三、烤漆操作必须是经过培训的专业人员来操作使用：1.第一是首先是检查漆房电源是否正常。
2.第二是打开照明看灯是否正常。
3.打开漆房风机是否正常，有无异响。
4.如果以上均为正常哪就可以喷漆了。
5、喷完漆以后，在烤漆以前先看一下油是否够用，打开点火开关后看燃烧机工作是否正常。
在烤漆之间人员最好不要离开，以免发生火灾。
6、工作完毕后，工作人员必须切断电源，关好漆房门。
三、烤漆操作前的注意事项喷漆结束后，不应立即进行烤漆，应使车辆静置15-20分钟(流平)后，方可进行烤漆，以防止流挂和桔皮。
烤漆时必须关掉照明装置，否则可能损坏镇流器。
四、烤漆操作步骤①接通控制电源开关。
②打开烤漆开关，自动进入烤漆状态。
③设定烤漆所需温度(出厂设置为60℃，一般无需作调整)。
④设定烤漆所需时间及冷却时间。
⑤当烤漆温度达到设定值时，自动切断加热源；当烤漆温度低于设定值下限时，自动打开加热源。
确保烤房内温度恒定。
当烤漆时间达到设定值时烤房将自动关闭加热源，风机仍运转，以冷却烤房2-3min后，烤漆结束。
⑥在烤漆过程中需要停机，即关掉烤漆开关，控制系统自动进入操作保护，关掉燃烧器电源，停止加热，再延时2-3min关闭风机。
若需重新进入烤漆状态，必须切断电源后再接通电源方能继续进入烤漆工作。
喷烤漆房及设备操作规程实用版
YF-ED-J2499
可按资料类型定义编号
喷烤漆房及设备操作规程
实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
喷烤漆房及设备操作规程实用版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1、进入烤漆房作业时，必须备齐所需油漆，香蕉水及所需器具。
2、待喷漆车辆进入烤漆房前应将底盘翼子板各部泥土、灰尘擦拭干净，严禁在喷漆房内清除灰尘。
3、喷漆作业时要穿防止静电产生的化学纤维质料的衣服。
4、严禁在喷漆间内点火吸烟。
5、在喷漆间作业时不得打开喷漆间门。
6、进行保温烘干作业时不得将温度调节器设定在意0摄氏度以上。
7、经常检视进气滤网并经常清洁，防止阻塞。
8、检查供油泵烤炉不得漏油，每月对煤油箱进行一次排水作业。
喷烤漆房操作规程
喷烤漆房操作规程一、前言喷烤漆房是机械制造、航空航天、汽车制造等行业常用的设备。
为了保障操作人员的安全，提高工作效率，制定本操作规程。
二、装备准备1.准备好喷枪，并调整好喷嘴。
2.准备好压缩空气，确保空气干燥无水。
3.准备好所需的油漆材料，确保色彩、透明度、涂料流动性等指标符合要求。
4.准备好防护用品，如手套、防护面罩等。
5.检查设备与周围环境，确保设备正常工作。
三、操作流程1.准备喷涂表面–清洗表面杂物，确保表面干净、光滑、无任何异物。
–砂纸打磨，修剪不整齐的边缘，填补破洞等。
2.喷涂操作1.涂布前的准备•根据油漆厂家提供的标准，混合调配漆料，并搅拌均匀。
•将喷涂枪的喷嘴调整到合适的位置。
•调整压力，使其适合所使用的漆料。
•获取一小部分漆料，进行测试并根据测试结果进行调整。
2.喷涂操作步骤•迅速并均匀地喷涂。
•确保涂层厚度适合工作的需要，不过度或过低。
•每一涂层要垂直遮盖前一个，保证喷涂均匀。
•等待第一涂层完全干燥为止，然后再进行第二涂层。
3.喷涂结束•停止喷涂前，先关闭压缩空气开关，然后关闭喷枪。
•清洗涂料喷枪和管路，确保其正常运作。
•确认喷涂的作业区域已变为无毒或低毒状态。
四、清理和维护1.工作结束后，清洁喷枪和油漆容器，压力缸等工具，并将其存放在安全地方。
2.注意保持设备的卫生清洁，定期为喷涂室的色板、面板、空气过滤网等部分进行清理和维护。
3.保持设备的稳定，定期进行额外的仪器检查和校准。
五、安全及应急处理1.穿戴个人保护装备（防护面罩、手套、工作服等）。
2.喷涂过程中，不要戴首饰、头巾或宽衣服。
3.并保持车间内环境整洁，防止着火现象的出现。
4.注意听从工作班组和车间主任安排，并遵循操作规程。
六、通过本操作规程的制定，可以有效保障工人的安全，提高工作效率，降低操作风险，提高设备的使用寿命。
同时，应当注意教育工人加强安全意识和技能，进一步提高企业生产效益和管理水平。
啧漆房操作规程
喷漆房操作规程
1、接通控制柜引进电源（车间电源）。
2、合上控制柜内总电源隔离开关，此时控制柜主电源红色信号灯亮起，说明控制柜主电源被接通。
3、逐一合上控制柜内所有空气开关，水帘喷漆室Ⅰ、水帘喷漆室Ⅱ所有用电设备的主电源全部被接通。
4、将控制电源开关顺时针旋转90。
，控制电源信号
灯亮起，说明控制柜控制电源被接通，可以根据需要实施下列操作：
5、需要使用水帘喷漆室Ⅰ时，按动风机启动按钮，风机投入运行，风机运行信号灯亮起；按动水泵启动按钮，水泵投入运行，水泵运行信号灯亮起。
当水幕帘稳定形成后，在水帘喷漆室Ⅰ内就可以对工件实施表面喷涂作业了。
需要照明时，喷漆室可将照明开关顺时针旋转90。
打开，照明投入。
不需要照明时关闭照明开关。
水帘喷漆室Ⅰ需要退出运行时，逐一按动风机、水泵停止按钮，风机、水泵顺序退出运行，运行信号灯熄灭。
6、需要使用水帘喷漆室Ⅱ时，按动风机启动按钮，风机投入运行，风机运行信号灯亮起；按动水泵启动按钮，水泵投入运行，水泵运行信号灯亮起。
当水幕帘稳定形成后，在水帘喷漆室Ⅱ内就可以对工件实施表面喷涂作。
业了。
需要照明时，喷漆室可将照明开关顺时针旋转90
打开，照明投入。
不需要照明时关闭照明开关。
水帘喷漆室Ⅱ需要退出运行时，逐一按动风机、水泵停止按钮，风机、水泵顺序退出运行，运行信号灯熄灭。
7、控制柜需要退出运行时，操作人员必须先按上述设备退出运行的操作内容完成操作后，关断控制电源开关，再逐一断开所有空气开关，最后断开车间电源。
喷漆房安全操作规程
编号：LM/QR05-10
喷漆房安全操作规程
操作人员要熟度说明书，明确各部分的工作原理。
1、开机前检查：
1）检查风机是否有异响、皮带松紧状态；
2）检查纸壳过滤器沉积量；
3）调整喷漆室内风压平衡状态；
4）检查电源连接是否可靠，接地是否牢固，电控装置是否正常可靠。
2、喷漆房的工作流程：
本喷漆室采用上送下吸方式：喷漆时上部送风天井空气下压，使喷漆的漆雾在压力作用下进入下部吸风道，下部吸风道表面设置有百褶纸壳过滤器，漆雾通过百褶过滤沉积到过滤器上，空气经通道排出﹔
3、喷漆房开、关机操作步骤：
开机：（1）开启排风系统（既活性炭吸附风机），可有效避免把室内尘埃吹起飞扬。
（2）开启送风系统；
关机时：（1）关闭送风系统。
（2）关闭排风系统{可有效吧喷漆室内残留气味排放过滤干净}。
注：室内照明系统严禁喷涂时进行维修更换；避免打火引起责任事故；
2018年9月1日。

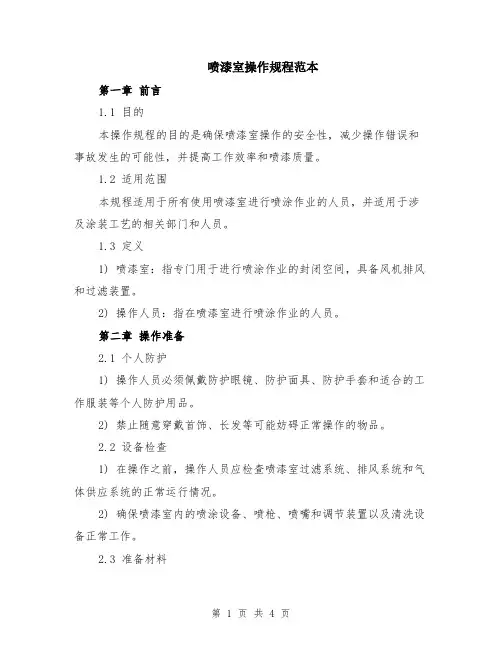

喷漆室操作规程范本
喷漆室操作规程范本第一章前言1.1 目的本操作规程的目的是确保喷漆室操作的安全性，减少操作错误和事故发生的可能性，并提高工作效率和喷漆质量。
1.2 适用范围本规程适用于所有使用喷漆室进行喷涂作业的人员，并适用于涉及涂装工艺的相关部门和人员。
1.3 定义1) 喷漆室：指专门用于进行喷涂作业的封闭空间，具备风机排风和过滤装置。
2) 操作人员：指在喷漆室进行喷涂作业的人员。
第二章操作准备2.1 个人防护1) 操作人员必须佩戴防护眼镜、防护面具、防护手套和适合的工作服装等个人防护用品。
2) 禁止随意穿戴首饰、长发等可能妨碍正常操作的物品。
2.2 设备检查1) 在操作之前，操作人员应检查喷漆室过滤系统、排风系统和气体供应系统的正常运行情况。
2) 确保喷漆室内的喷涂设备、喷枪、喷嘴和调节装置以及清洗设备正常工作。
2.3 准备材料1) 确保准备好所需的涂料、溶剂、稀释剂等材料，并按照规定进行储存。
2) 检查喷涂设备的喷涂嘴、喷雾量调节装置等是否清洁无堵塞。
第三章操作流程3.1 操作安全1) 操作人员必须关注喷漆室内的安全标识和警示标志，并严格遵守安全操作规程。
2) 不得在喷漆室内吸烟、使用明火或其他容易引起火灾的物品。
3.2 准备喷涂1) 检查工件表面的清洁度，并进行必要的除锈和砂光处理。
2) 预先调配好所需的涂料，并按照规定的配比进行调整。
3.3 喷涂操作1) 操作人员应将工件固定在专用支架上，并保持适当的工作距离。
2) 使用喷涂设备进行均匀的喷涂，避免出现漏喷和喷涂厚度不均匀的情况。
3.4 清洗和维护1) 喷漆作业完成后，及时清洗喷涂设备和喷涂嘴，防止涂料固化堵塞设备。
2) 定期对喷漆室的过滤系统和排风系统进行清洁和维护，确保其正常运行。
第四章紧急处理4.1 漏涂处理1) 若发现漏涂情况，应立即停止喷涂操作，并用纸巾或专用吸油剂进行清理。
2) 清理过程中应注意防止溅射和喷雾对周围环境的污染。
4.2 火灾处理1) 发生火灾时，应立即关闭喷漆室内的所有电源，并按照紧急预案进行撤离。
喷烤漆房安全操作规程
喷烤漆房安全操作规程喷漆操作1、烤房必须保证清洁，无易燃、易爆等危险品。
2、操作人员须具待改造状态（需要防护面具、工作服等）。
3、汽车必须是待喷漆状态（汽车上应每月任何灰尘）。
4、喷漆前，先开动风机工作5分钟左右，使室内空气净化、5、当环境温度低于常温30度时，请使用升温喷漆。
二、烤化操作：1、喷漆结束，切勿即时烤漆，应使汽车静置状态，20分钟后进行烤漆，防止有云纹、桔皮现象。
2、在设定温度、时间后接通电源，进行烤漆。
3、在设定时间内，烤漆温度达到设定数值时，烤房自动恒温。
4、在烤房使用时间达到设定数值时，将自动关闭。
三、操作规程（一）检查1、在使用烤房前，先检查风口有无异物，场地是否清洁。
2、房门是否关好。
3、检查燃油这质量。
4、切实了解本地电源情况，5、查看控制箱及燃油器上有无水渍，有无损坏。
（二）启动1、打开总电源；2、设定温控仪读数，将温度设定在某一数字上。
3、起动风机约2分钟，将房内空气净化。
4、打开燃油器电影开关。
5、燃烧室充电后1-2分钟后将自动点火。
（三）注意事项1、非专业人员不得操作。
2、电源电压过高或过低将影响烤房的正常使用。
3、燃油器连续三次点不着火，切勿强行启动，需将燃油器卸下，用干布将炉内残油清理后方可使用，若继续点不着火，则应通知厂家来检修。
4、烤房在进行中，若听到“嗡”声，则应迅速关闭总电源，并检查风机保险及电路，以免风机因缺相而烧示。
（四）控制箱使用1、使用前，检查箱体内外有无水渍，内部电路原件有无损坏（如保险丝等）。
2、接通电源，选择喷漆、烤漆进行使用。
3、如有紧急情况，立即按下箱门上一红色按钮，烤房即停止一切工作，关闭全部开关，故障排除后，将红色按钮向右轻轻旋转，使其复位。
如有其它规格，另行注明通知。
（五）非专业人员，不得私自操作与维修，否则后果自负。
钣金工安全操作规程一、使用手锤不准戴手套，各种手用工具或电动工具必须经常检查，确实可靠方能使用，以免发生意外。
汽车喷漆设备操作指南说明书
汽车喷漆设备操作指南说明书操作指南说明书第一章操作注意事项1.1 安全第一在操作汽车喷漆设备时，安全应放在首位。
请务必遵守以下规定，以确保您的人身安全和设备的正常使用：- 穿戴适当的防护装备，如手套、口罩和护目镜。
- 避免将设备暴露于阳光直射下，以免发生过热。
- 避免将设备使用于易燃或有爆炸危险的区域。
- 在操作设备之前，确认喷漆区域通风良好，以防止有害气体聚集。
1.2 设备检查在操作之前，确保汽车喷漆设备的各项部件都处于良好工作状态。
检查以下要点：- 设备的电源线是否完好并连接稳定。
- 涂料喷枪是否无堵塞情况，并经过彻底清洁。
- 压缩空气供应是否稳定，并调整到适当的工作压力范围。
1.3 作业环境在操作汽车喷漆设备时，请确保作业环境符合以下要求：- 涂装作业区域宽敞明亮，以确保操作的准确度。
- 离易燃物品和开放火源保持一定的距离，预防火灾风险。
- 保持良好通风，以便有害气体能够及时排出。
第二章设备操作步骤2.1 准备工作将汽车喷漆设备置于垫子上，并确保设备与电源的连接牢固可靠。
检查涂料喷枪的喷雾头是否清洁，将涂料桶固定在设备上，并连接涂料喷枪的喷枪管。
2.2 调整设备参数通过面板上的控制按钮来调整汽车喷漆设备的参数，如喷涂速度、涂料喷射量以及喷雾宽度等。
确保参数调整到适当的数值，以满足所需的喷漆效果。
2.3 喷漆准备在喷漆前，准备好所需的涂料，确保涂料颜色与要求一致。
将涂料放入喷漆设备的涂料桶中，并确保涂料的混合均匀。
2.4 开始喷漆按下设备的启动按钮，通过握住喷枪的手柄来控制喷漆的出现。
始终保持稳定的手势，并以均匀的速度进行涂料喷射。
确保整个喷漆过程均匀、无渗漏。
2.5 结束喷漆在完成喷漆后，松开喷枪的手柄，并关闭设备的电源。
等待涂料干燥后，检查喷漆结果是否符合要求。
第三章设备保养与清洁3.1 设备保养定期检查汽车喷漆设备的各项部件，并进行必要的保养工作。
例如，清洁涂料喷枪的喷雾头，并使用润滑剂来保持设备的正常运行。
4.喷漆房安全操作规程
文件编号：SBAQCZGC-036
所在单位
制造部
设备名称
喷漆房设备
设备型号
H200OG2FVC-1
喷漆房安全操作规程
一、工作前
1、设备操作者完成三级安全教育培训，并取得设备操作证后方可上岗，未经允许其他人员不得操作设备。
2、根据设备点检表内容及频次，对设备进行点检确认，确认无问题后，在设备点检表上进行记录。
3、作业过程中有突发事件，应立即停止当下工作，排除故障后方可继续进行。
4、发生人员伤害事故后，启动救援预案，对伤员进行救治，并保护好现场。
5、发生火灾，立即上报，拨打火警电话“119”，并组织灭火。
3、喷漆作业场地严禁存放易燃、易爆物品，工作场地严禁吸烟，喷漆间必须备有消防用具。不准进行焊接和一切明火作业。
4、烘干室运行过程中需定期监测控制柜上的三相电流表。如发现任意两块电流表的读数相差15A以上，须停机检查，排除故障后才能继续运行。
5、当空气中有可燃性气体或可燃性液体挥发的蒸汽时，探测器即发出与可燃性气体在空气中浓度成比例的电信号，该电信号传给报警控制器时，报警控制器即显示该可燃性气体的浓度。
6、当被测可燃性气体浓度达到或超过设定的报警浓度时，报警控制器即发出报警并输出有关控制信号，提示操作人员采取安全措施或启动有关自动化控制装置，从而起到保障工厂安全生产，避免重大火灾爆炸事故发生的作用。
7、如控制柜上的报警蜂鸣器响后，点击报警按钮进入报警画面。报警画面显示当前及以前发生的报警事件及处理方法。确认报警并处理后，点击复位按钮，蜂鸣器停止报警。
3、确认自身劳保用品穿戴齐全、无损坏，设备无人维修，无其他人员在设备操作区域内。
4、合上电控柜内开关，把电控柜面板上的控制电源开关拨至开的位置，控制电源指示灯亮。PLC上电启动。触摸屏上件应放平稳后方能进行操作。作业时使用的高凳，应有防滑措施，否则不得使用。
[管理]汽车烤漆房的安全操作规程
[管理]汽车烤漆房的安全操作规程烤漆房的安全操作及维护制度
1. 操作说明
1)照明:由照明开关SA1-1控制，顺时针旋动亮，反时针旋动灭，
2)按“进风机启动”按钮SB2启动进风机就可以进行喷漆。
3)喷完漆后，按“停机”按钮SB1停机。
4)将控温器BT1的温度预置开关调到需要的烤漆温度(45—60?)。
5)将定时器KT2的预设时间调至需要的烤漆时间(一般30—45分钟)。
6)按“进风机启动”按钮SB2启动进风机。
7)顺时针拨通“燃烧器”点火开关SA4，使燃烧器工作。
8)烤完漆后，风机自动关机，使风机停止工作。
9)直接按“排风机启动”按钮SB3即可启动排风机。
按“停机”按钮SB1
关机。
2. 注意事项:
1)进行各种操作之前，控制箱内的QF1、QF2、QF3必须接通，紧急开
关SA2必须弹起接通。
2)烤漆时必须使用洁净的0#柴油，并且数量要足够，严禁使用其它油类～
3)排风机上的风门不能关得太小，否则风量不足。
4)经常检察进风机轴承和进风机电机轴承，适当时加油润滑。
5)经常清洁进风机过滤棉，如因多次清洁后积尘过多或过滤棉破损，则需要更换过滤棉。
6)当地沟过滤棉积尘太多，要及时清洁，若地棉积尘太多或破损，则需
更换地棉。
