excel数据导入CASS格式
南方cass教程新手入门
CASS地形地藉成图软件是基于AutoCAD平台技术的数字化测绘数据采集系统。
广泛应用于地形成图、地藉成图、工程测量应用三大领域。
测量完成，开始成图之前需要先把测量的数据导入CAD，现在的测量工具常见的就是全站仪、RTK。
从仪器里把测量的数据提取出来后，需要经过处理才能导入CAD中。
常用的处理过程及方法如下01常见的全站仪数据提取处理，南方Cass可直接连接全站仪导出及处理数据。
也可以把部分仪器测量的数据文件直接转换成为CASS格式数据。
下面主要介绍如何使用Excel把不规范的数据文件处理在为可以Cass中使用的数据。
02手动处理数据，手动处理数据需要先弄清楚Cass文件的格式，Cass文件名后缀为".dat",用记事本打开后文本格式为：点号,编码，Y坐标，X坐标，高程（中间的分隔符逗号为半角逗号），看下面几列数据。
1,,365760.368,2936912.007,1118.8522,,365763.273,2936902.668,1117.2553,,365762.889,2936899.074,1117.0744,,365763.195,2936898.847,1116.1475,,365760.601,2936898.417,1118.92403打开Excel，点打开文件,Excel默认文件后缀为“所有Excel 文件”，大部分测量数据文件后缀为“.dat”文件，你需要更改文件类型为“所有文件”，测量的数据文件名才会显示在打开对话框中。
04选择文件，点击打开，弹出导入文本对话框，默认选项为分隔符号。
点击下一步05第二步，选择分隔符号，一般情况下勾上逗号就OK，如果你对测量数据文件不是很清楚，可以把前面四个全勾上，点击完成。
06文件打开后，找到文件中的：点号、X坐标、Y坐标、H高程，如果你的文件中有编码的话，需要把编码也找到。
下图中我第一排是我加上去的标注。
07按照下图中排列数据，第一列：点号；第二列：编码；第三列：Y坐标；第四列：X坐标；第五列：H高程，第二列的编码没有可以不填，留空则可。

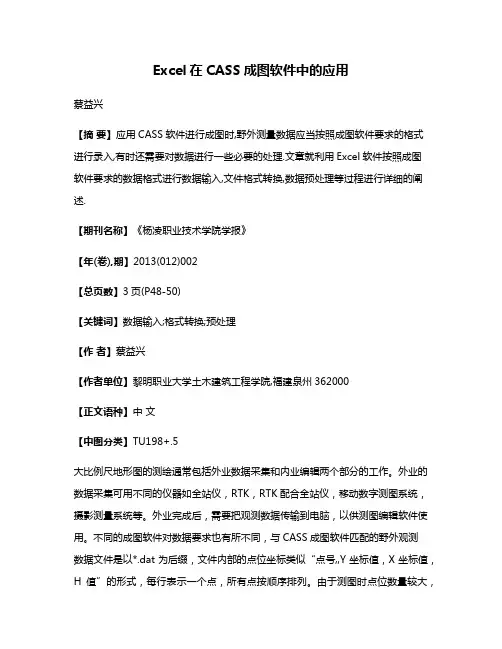

Excel在CASS成图软件中的应用
Excel在CASS成图软件中的应用蔡益兴【摘要】应用CASS软件进行成图时,野外测量数据应当按照成图软件要求的格式进行录入,有时还需要对数据进行一些必要的处理.文章就利用Excel软件按照成图软件要求的数据格式进行数据输入,文件格式转换,数据预处理等过程进行详细的阐述.【期刊名称】《杨凌职业技术学院学报》【年(卷),期】2013(012)002【总页数】3页(P48-50)【关键词】数据输入;格式转换;预处理【作者】蔡益兴【作者单位】黎明职业大学土木建筑工程学院,福建泉州362000【正文语种】中文【中图分类】TU198+.5大比例尺地形图的测绘通常包括外业数据采集和内业编辑两个部分的工作。
外业的数据采集可用不同的仪器如全站仪，RTK，RTK配合全站仪，移动数字测图系统，摄影测量系统等。
外业完成后，需要把观测数据传输到电脑，以供测图编辑软件使用。
不同的成图软件对数据要求也有所不同，与CASS成图软件匹配的野外观测数据文件是以*.dat为后缀，文件内部的点位坐标类似“点号,,Y坐标值，X坐标值，H值”的形式，每行表示一个点，所有点按顺序排列。
由于测图时点位数量较大，数据复杂，若直接输入，工作量很大，而且容易出错。
Excel软件在数据输入，数据格式转换，数据运算等方面具备了强大的功能，在利用CASS成图过程中如果能够灵活应用这些功能，可使绘图过程更加简便，快捷。
全站仪野外采集到的数据需预先输入计算机，再由CASS软件编辑成图。
但有时全站仪的数据传输功能出现毛病，以至无法实现野外采集的数据向计算机传输，或通过其它仪器获得测图数据又不能直接传输到电脑，通常是把采集到的数据手工逐个输入电脑，其过程相当繁琐，且容易出错，也不便于检查和修改。
利用Excel软件的强大功能，实现数据的输入工作变得简单，清晰，直观，同时还可以把输入文件转换成CASS成图软件的数据文件*.dat格式，从而实现由CASS软件和计算机成图的目的[1]。
南方CASS测量软件使用方法
南方CASS测量软件使用方法1.软件安装和启动：-将南方CASS测量软件安装到计算机上，并确保计算机满足软件的最低运行要求。
-双击桌面上的软件图标或在开始菜单中找到软件图标并单击启动软件。
2.数据导入：-在软件主页面选择“数据导入”选项，选择要导入的数据文件或文件夹。
-单击“打开”按钮导入数据文件。
支持的数据格式包括CSV、TXT和NFX等。
-数据导入后，软件会自动对数据进行解析和处理，显示在软件的数据列表中。
-点击“确定”保存修改后的数据。
4.数据处理和分析：-在软件主页面选择“数据处理”选项，选择需要进行的数据处理和分析操作。
-根据需要选择数据平差、坐标转换、高程计算、尺度变换等功能。
-在数据处理界面进行参数设置，并选择要处理的数据列表和文件。
-单击“运行”按钮开始进行数据处理和分析。
5.数据输出和导出：-在数据处理完成后，选择“数据输出”选项，选择需要输出和导出的数据格式。
- 支持的输出格式包括TXT、CSV、Excel等常见格式。
-设置输出文件保存的路径和文件名，并单击“导出”按钮进行导出。
6.报告生成和打印：-在软件主页面选择“报告生成”选项，选择需要生成和打印的报告模板。
-根据需要设置报告的标题、日期、单位等信息。
-点击“生成报告”按钮生成报告，可以选择保存为PDF文件或直接打印。
7.高级功能使用：-南方CASS测量软件还提供了一些高级功能，如无人机航测图像处理、三维模型重建等。
-在软件主页面选择“高级功能”选项，选择需要使用的高级功能。
-根据功能需要进行相应的设置和操作，完成后保存或导出结果。
Excel和CASS数据文件互换说明（最后一项是点坐标方法）
Excel和CASS数据⽂件互换说明（最后⼀项是点坐标⽅法）全站仪⽂件XY坐标对换位置在记事本或EXCEL⾥转换EXCEL转换为CASS的⽅法如果你的txt⽂档记录的坐标⽂件格式如下:点号1,X1坐标,Y1坐标,⾼程1点号1,X2坐标,Y2坐标,⾼程2...点号n,Xn坐标,Yn坐标,⾼程n1.请将txt⽂档记录的坐标导⼊到EXCEL中,步骤如下:EXCEL程序中，[⽂件]-〉[打开]，打开对话框的⽂件类型下拉列表中选择“所有⽂件”，选中你的坐标数据.TXT⽂件后单击[打开]，在向导对话框中的“分隔符号”选择[逗号]后，单击[下⼀步]按钮直到[完成]按钮，就把你的坐标数据导⼊了EXCEL⾥啦。
2.修改EXCEL各列数据的顺序如下：[第⼀列：点号] [第⼆列：空列] [第三列：Y坐标值}] [第四列：X坐标值]，第五列：⾼程值]3.[⽂件]-〉[另存为...]-〉另存为对话框中，⽂件类型下拉列表中选择“CSV（逗号分隔符）*.csv”格式，单击[保存]后，退出EXCEL。
4.将保存的“坐标数据.CSV”的⽂件扩展名改为“坐标数据.dat”，这个⽂件就可以在CASS中展绘坐标点了。
5、CASS5.0的数据⽂件结构5.1 坐标数据⽂件坐标数据⽂件是CASS最基础的数据⽂件，扩展名是“DAT”，⽆论是从电⼦⼿簿传输到计算机还是⽤电⼦平板在野外直接记录数据，都⽣成⼀个坐标数据⽂件，其格式为：1点点名，1点编码，1点Y（东）坐标，1点X（北）坐标，1点⾼程…N点点名，N点编码，N点Y（东）坐标，N点X（北）坐标，N点⾼程说明：①⽂件内每⼀⾏代表⼀个点；②每个点Y坐标、X坐标、⾼程的单位是⽶；③编码内不能含有逗号，即使编码为空，其后的逗号也不能省略。
④所有的逗号不能在全⾓⽅式下输⼊。
⑤CASS4.0的坐标数据⽂件的格式有所不同，第⼀⾏是总点数，CASS5.0向下兼容这种格式。
5.2 断⾯⾥程⽂件CASS5.0的断⾯⾥程⽂件扩展名是“.HDM”，总体格式如下：BEGIN[，断⾯⾥程][：断⾯序号]第⼀点⾥程，第⼀点⾼程第⼆点⾥程，第⼆点⾼程……NEXT另⼀期第⼀点⾥程，第⼀点⾼程另⼀期第⼆点⾥程，第⼆点⾼程……下⼀个断⾯……说明：①每个断⾯第⼀⾏以“BEGIN”开始；“断⾯⾥程”参数多⽤在道路⼟⽅计算⽅⾯，表⽰当前横断⾯中桩在整条道路上的⾥程，如果⾥程⽂件只⽤来画断⾯图，可以不要这个参数；“断⾯序号”参数和下⾯要讲的道路设计参数⽂件的“断⾯序号”参数相对应，以确定当前断⾯的设计参数，同样在只画断⾯图时可省略。
如何将excel导入cad的教程
如何将excel导入cad的教程
如何将excel导入cad的教程
在Excel中录入好数据以后经常需要把数据都导入到CAD中，这个功能可能还有些朋友不太会的，如果需要用到不妨学习一下。
下面是由店铺分享的如何将excel导入cad的教程，希望对你有用。
如何将excel导入cad的教程：
导入CAD步骤1：首先打开EXCEL软件，打开软件之后，选中需要的表格，把表格圈起来直接复制下来，可以用快捷键Ctrl+c直接复制
导入CAD步骤2：把EXCEL里面的表格复制下来以后，再打开CAD软件并打开需要插入表格的图纸
导入CAD步骤3：打开图纸以后，点击软件窗口最上面的编辑，这时会出现下拉菜单，将鼠标移动找到选择性粘贴菜单
导入CAD步骤4：找到选择性粘贴菜单以后，用鼠标点击菜单进入选择性粘贴窗口
导入CAD步骤5：在选择性粘贴窗口里面选择粘贴选项，并在最为窗口里面选择AutoCAD圆元然后点击确定按钮
导入CAD步骤6：设置完选择性粘贴以后这是在图纸里面找到合适的位置，鼠标点击指定位置将在EXCEL里面复制的表格插入的图纸里面
导入CAD步骤7：鼠标点击选择插入的EXCEL表格，然后再左侧的工具栏里面选择分解按钮，将表格分解开，这样可以随意调节表格的大小。
这样就完成插入了。
如何把excel中坐标导入cad中
如何把excel中坐标导入cad中
如何把excel中坐标导入cad中
大家在学习中遇到的困难记得来网站找小编哦，小编今天带来了表格中的坐标导进CAD的方法。
接下来就让小编给您细细道来。
把excel中坐标导入cad中的方法：
1.在EXCEL中建立坐标数据：(这里以前三列为例，可选其他，只是函数对应变化)。
2.输入函数关系，输入函数关系后的显示。
3.快捷方式把需要建立函数关系的单元格都建立：(选中单元格，鼠标放在单元格右下角，鼠标会变成黑色十字，长按鼠标往下选择单元格，得到数据)。
4.复制单元格数据：
5.打开cad，输入命令(图为直线命令，可以是多段线、点或其他)。
6.在命令对话框右键选择“粘贴”。
7得到图形：。
CASS数据导入
如何利用EXCEL随机生成测量点坐标导入南方CASS中计算土方量标签：南方cass导入转换excel随机算土方量杂谈如何利用EXCEL随机生成测量点坐标导入南方CASS中计算土方量1、打开EXCEL，按图所示，在A列内自动填充序号，这里举例为100个测量点。
2、B列空开，什么都不要填3、在C1栏里面输入“=RANDBETWEEN(1000000,1100000)/1000”，这句公式的意思是随机生成1000到1100之间的数值，保留三位小数。
C1栏是代表X坐标，一般坐标都是有3位小数的。
4、拖住手柄，将C1栏的公式复制到C2到C100栏。
5、在D1栏输入Y坐标的随机公式，并复制到D100栏6、在E1栏输入Z坐标的随机公式，并复制到E100栏，这里注明下，一定要做Z坐标，否则南方识别。
7、随机X、Y、Z坐标就设置好了，点击另存为--其他格式8、在保存类型中选择“文本文件（制表符分隔）（*.txt）”，自己取一个名称，最好是英文字符的名称。
我这里取名lianxi，即练习的意思。
点击保存，9、弹出一个警告框，点确定。
10、继续点“是”11、关闭EXCEL表格，出来一个对话框，点“否”12、找到刚才保存的lianxi.txt打开，会发现很多空格，也不整齐。
仔细观察1后面有两个长条的空格，我们复制一个13、在编辑--替换里面的查找内容下，粘贴刚刚复制的空格，在替换为里面输入英文的逗号（,）14、点击全部替换。
15、关闭替换窗口，点击保存。
关闭lianxi.txt记事本窗口。
将lianxi.txt 改名为lianxi.dat16、在南方CASS里面展高程点。
打开lianxi.dat17、高程点导入成功。
18、试试方格网计算挖方量？没问题。
如何用全站仪和南方CASS软件测绘地形图RSS 打印复制链接大中小发布时间：2013-01-05 17:19:45今年为公历逢5年份，按省局的布置今年各站需进行测验断面的地形测绘工作。
南方cass教程新手入门
1、常见bai的全站仪数据提取处理，南方duCass可直接连接全站仪导出及处zhi理数据。
也可以把部分仪器测dao量的数据文件直接转换成为CASS格式数据。
2、打开Excel，点打开文件,Excel默认文件后缀为“所有Excel文件”，大部分测量数据文件后缀为“.dat”文件，需要更改文件类型为“所有文件”，测量的数据文件名才会显示在打开对话框中。
3、选择文件，点击打开，弹出导入文本对话框，默认选项为分隔符号，点击下一步。
4、选择分隔符号，一般情况下勾上逗号就OK，如果对测量数据文件不是很清楚，可以把前面四个全勾上，点击完成。
5、文件打开后，找到文件中的：点号、X坐标、Y坐标、H高程，如果文件中有编码的话，需要把编码也找到。
6、点击菜单栏中的另存为，在弹出的存为菜单中选择CSV格式，文件名中输入："文件名.dat"，。
现在可以把数据导入cass中了。
从Excel文件导入土工试验数据的操作说明
土工试验从Excel导入数据操作说明1．打开“土工试验数据输入”模块2．选择“从文件读入”按钮3．出现下面对话框，选择Excel，初次使用必须先进行“Excel格式设置”，然后才能使用“读入”表04．选择“Excel格式设置”，出现下面对话框，如果数据来自“岩土土工试验数据处理系统”，单击“华岩土工格式”，不进行试验的项目将前面的“ ”去掉，如果格式有改变或为其他土工格式，请按下面说明进行。
使用说明：A：中间顶部红色部分（红色文字和红色表格）为必选参数，设置不正确则不能正确导入B：数据开始行必须输入数字行号，该开始行必须去除表头部分，如表1所示Excel文件，数据开始行为：10，表2所示Excel文件数据开始行为：8。
注意：数据中间孔号和样号不能为空，否则导入到空行为止。
表1表2C：红色表格中的“孔号”，“土样编号”，“样顶深度”，“样底深度”必须输入对应的Excel 列。
（注意：“样顶深度”，“样底深度”数据不能为空，否则该项记录不能导入！）如表1所示，如果“孔号”的“土样编号”同在B列，则在对应的“孔号”“土样编号”前的Excel列中都输入B，同时在“孔号样号分割符”中输入分割符“-”；如表2所示，如果“孔号”的“土样编号”不在同一列，则在对应的“孔号”前的Excel列中输入C，在“土样编号”前的Excel列中输入D，“孔号样号分割符”中的分割符对操作没有影响。
D：“样顶深度”与“样底深度”操作与C类似。
如表1所示，“样顶深度”与“样底深度”同在C列，则在相应的Excel列中同输入C，同时在“样顶样底分隔符”中输入相应的分隔符“-”；如表2所示，“样顶深度”与“样底深度”同在E列，则在相应的Excel列中同输入E，同时在“样顶样底分隔符”中输入相应的分隔符“～”；如果“样顶深度”与“样底深度”在不同列，则在相应的Excel列中同输入对应Excel列即可，“样顶样底分隔符”中的符号对操作没有影响。
EXCEL宏在转换地籍测量野外采集数据中的应用
EXCEL宏在转换地籍测量野外采集数据中的应用常州市武进土地登记中心（勘测队）龚有良王雪文摘要：本文介绍了用EXCEL2003宏将天宝捷创力全站仪野外测量数据文件转换成CASS数据格式的方法。
关键词：全站仪测量文件、CASS数据格式、EXCEL数据转换、EXCEL宏1、引言由于CASS软件采用的是CAD平台，以及软件本身丰富的功能，CASS软件越来越受到许多测量者的喜爱。
但软件本身没有捷创力全站仪的数据导入功能，因此我们采用EXCEL2003录制了将捷创力全站仪数据文件转换成CASS数据格式的宏。
使用中，感到我们的方法还不错，比较方便。
现介绍如下，以供有兴趣的同行借鉴。
2、CASS数据格式及捷创力全站仪数据格式CASS数据格式是：点号，点码，Y，X，H。
文件的后缀是DAT。
我们用于全站仪的数据采集程序文件PRO2的格式是：标号正文类型类型含义37 X 0 从全站仪得到的原始数据38 Y 0 从全站仪得到的原始数据11 平距8 观察标号39 H 0 从全站仪得到的原始数据5 点号 4 增加/减少4 点码 3 复制/半自动79 结束 5 循环/半自动上述程序文件采用仪器的PRO40程序输入。
其中平距只显示不记录，供无反射棱镜方法测量时起检核用。
仪器的工作文件后缀是DC，文件导入计算机后其格式如下：00NMSDR33 V04 00002011-5-24 11111110NM49 12111108TP 1100000.214 89999.263 1.951 F08TP 2100003.600 89999.430 1.883 F08TP 3100004.768 90000.878 1.858 F08TP 0501100004.488 90002.403 1.856 F08TP 0502100000.800 89997.430 1.921 F08TP 050399999.001 89996.180 1.917 F08TP 050499998.285 89995.744 1.911 F3、用EXCEL2003进行数据转换3.1双击EXCEL2003图标，打开EXCEL，检查光标是否在A1单元格，如不在点击A1单元格。
