北京交通⼤学模电研究型教学——放⼤电路的全频带增益特性分析放⼤电路的全频带增益特性分析作者：单位：北京交通⼤学电⼦信息⼯程学院摘要：本⽂详细分析了CC组态放⼤电路的中频增益，输⼊输出电阻，并应⽤⾼频模型从系统的⾓度推导出⾼频增益函数。
在MATLAB环境和MULTISIM环境下进⾏了相应的验证与分析。
并对共射共集组态放⼤电路进⾏了定性的仿真分析，验证了共集电路较好的频响特性。
关键词：全频带；⾼频模型；幅频特性The Characteristics AnalysisOf The Whole Band Gain Amplifier CircuitBeijing Jiaotong UniversityAbstract: The text research the gain function of the CC amplifying circuit , especially when it is in the High-frequency state. Then identify the theoretical analysis above by the use of MATLAB and MULTISIM. A qualitative analysis of the CB-CC amplifying circuit is also given, which test the function of the CC circuit well.Key words: amplifying circuit; common collector; high-frequency response/doc/fd5ea460f5335a8102d22072.html 组态放⼤电路的分析u -+u O-图1 CC组态放⼤电路图1中，RS=500Ω，RB1=51k Ω，RB2=20k Ω，RE=2k Ω，RL=2k Ω，C1=C2=10µF ，晶体管的hfe=100，rbb ’=80Ω，Cb ’c=10µF ，fT=200MHz ，UBE=0.7V ，VCC=12V 。
关于放大电路失真现象的研究
模拟电子技术研讨论文放大电路失真现象的研究学院：电子信息工程学院专业：通信工程学号：学生：指导教师：***2013年5月目录引言 (3)1.失真类型及产生原因 (3)1.1非线性失真 (3)1.2线性失真 (3)2.各类失真现象分析 (4)2.1截止、饱和和双向失真 (4)2.1.1截止、饱和失真理论分析 (4)2.1.2饱和失真的Mutisim仿真 (4)2.1.3双向失真分析及改善方案 (5)2.2交越失真 (5)2.2.1交越失真理论分析 (5)2.2.2传统交越失真改善方案 (6)2.2.3基于负反馈的改善方案 (6)2.3不对称失真 (7)2.3.1不对称失真概念 (7)2.3.2不对称失真理论分析 (7)2.3.3传统负反馈改善方案 (8)2.3.4多级反相放大改善方案 (8)2.4线性失真 (9)2.4.1线性失真理论分析 (9)2.4.2线性失真电路设计及改善方案仿真 (9)3.用双级反相放大改善不对称失真的电路设计 (10)4.总结 (11)【参考文献】 (12)放大电路失真现象的研究（北京交通大学电子信息工程学院，北京 100044）摘要：失真问题是模拟电子技术中的一个重要问题，系统化解决失真问题，能够给放大电路在工程中的设计提供便利。
本文简单地介绍了失真的类型，系统地介绍了各类失真现象产生的原因，同时设计了各类失真电路，给出了各类失真的改善方案，对部分失真问题进行了仿真实验。
关键词：非线性失真、线性失真、三极管放大电路、负反馈、Multisim仿真引言在放大电路中，其输出信号应当如实的反映输入信号，即他们尽管在幅度上不同，时间上也可能有延迟，但波形应当是相同的。
但在实际电路中，由于种种原因，输入信号不可能与输入信号的波形完全相同，这种现象叫做失真。
在工程上，电路的失真影响着放大电路的正常使用，在理论上对各种失真现象的原理的研究，有利于工程上快速检测出放大电路失真的原因，从而完善放大电路的设计。
北京交通大学模拟电子电路实验报告
《模拟电子技术》课程实验报告集成直流稳压电源的设计语音放大器的设计集成直流稳压电源的设计一、实验目的1、 掌握集成直流稳压电源的设计方法。
2、 焊接电路板，实现设计目标3、 掌握直流稳压电源的主要性能指标及参数的测试方法。
4、 为下一个综合实验——语音放大电路提供电源。
二、技术指标1、 设计一个双路直流稳压电源。
2、 输出电压 Uo = ±12V ， 最大输出电流 Iomax = 1A 。
3、 输出纹波电压 ΔUop-p ≤ 5mV , 稳压系数 S U ≤ 5×10-3 。
4、 选作：加输出限流保护电路。
三、实验原理与分析直流稳压电源的基本原理直流稳压电源一般由电源变压器T 、整流滤波电路及稳压电路所组成。
基本框图如下。
各部分作用：1、电源变压器：降低电压，将220V 或380V 的电网电压降低到所需要的幅值。
2、整流电路：利用二极管的单向导电性将电源变压器输出的交流电压变换成脉动的直流电压，经整流电路输出的电压虽然是直流电压，但有很大的交流分量。
直流稳压电源的原理框图和波形变换整流 电路U iU o滤波 电路 稳压 电路电源 变压器 ～3、滤波电路：利用储能元件（电感、电容）将整流电路输出的脉动直流电压中的交流成分滤出，输出比较平滑的直流电压。
负载电流较小的多采用电容滤波电路，负载电流较大的多采用电感滤波电路，对滤波效果要求高的多采用电容、电感和电阻组成的复杂滤波电路。
单向桥式整流滤波电路不同R L C的输出电压波形4、稳压电路：利用自动调整的原理，使输出电压在电网电压波动和负载电流变化时保持稳定，即输出电流电压几乎不变。
常用的稳压电路有两种形式：一是稳压管稳压电路，二是串联型稳压电路。
二者的工作原理有所不同。
稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
它一般适用于负载电流变化较小的场合。
北京大学科技成果——5G通信系统精细化数字预失真器

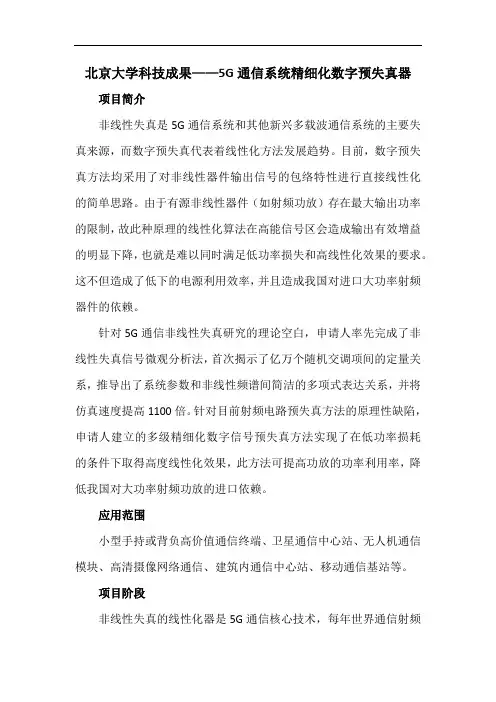

北京大学科技成果——5G通信系统精细化数字预失真器项目简介
