架空电力线路维护检修
10kv-110kv架空输配电线路运行检修维护规程
鄂电司汉供农〔2004〕43号关于印发《武汉供电公司农网10—110千伏架空输配电线路运行维护检修规程》的通知各有关单位：现将《武汉供电公司农网10－110千伏架空输配电线路运行维护检修规程》印发给你们，请遵照执行。
在执行中若遇有问题，请及时将意见或建议向农电部反馈。
附件：武汉供电公司农网10－110千伏架空输配电线路运行维护检修规程二○○四年十二月二日武汉供电公司农网10－110千伏架空输配电线路运行维护检修规程1、总则1.1 为了加强武汉供电公司农网10－110千伏架空输配电线路运行维护检修管理，统一武汉供电公司农网各区供电公司的10－110千伏架空输配电线路运行、维护与检修工作标准，特制定本规程。
1.2 制定本规程的目的在于规范武汉地区各区供电公司10－110千伏架空输配电线路的运行维修管理行为，明确管理的内容和要求，提高运行设备健康水平，满足武汉地区农村电气化建设事业发展的需要。
1.3 本规程依据或参考了国务院《电力设施保护条例实施细则》、DL/T741-2001《架空送电线路运行规程》、SD292-88《架空配电线路及设备运行规程》、省电力公司《供电设施运行维护及设备修理管理标准》、《架空输电线路管理规范实施细则》（初稿）等,并在总结武汉地区农网运行管理经验的基础上制定的，如与上级规程、标准相矛盾时，以上级规程、标准为准。
1.4 本规程适用于武汉供电公司所辖农网10－110千伏架空输配电线路运行、维护、检修与管理，下列人员应熟悉并自觉执行本规程：1.4.1 武汉供电公司管理农网10－110千伏架空输配电线路运行、维护、检修的有关人员。
1.4.2 各区供电公司从事农网10－110千伏架空输配电线路运行、维护、检修与管理的工人、技术人员和管理人员。
1.4.3 各区供电公司线路工区（含输变电工区——下同）、乡镇供电营业所、电力工程（安装）公司等运行、维护、检修单位的从业人员，以及各区10－110千伏区域电网中各直配用电企业的电工及有关人员。
架空输电线路检修规范
架空输电线路检修规范第一章总则第一条为确保架空输电线路检修工作安全与质量，实现检修作业规范化，在总结我国输电线路检修工作多年经验的基础上，广泛征求各基层运行维护单位意见后，编制了本规范。
第二条本规范依据国家、电力行业相关标准及法规，并结合基层运行维护单位的现场检修经验进行编制。
第三条本规范主要内容包括：导地线、杆塔（含基础）、绝缘子、金具、接地装置和附属设施的检修，也包含了大型检修以及事故抢修。
第四条本规范适用于110（66）kV～500 kV交流架空输电线路， 35kV交流架空输电线路及±500kV直流架空输电线路可参照采用。
第五条各区域电网公司、省电力公司、运行维护单位可依据本规范编制实施细则或现场作业指导书。
第二章引用标准第六条以下为输电设备设计、制造及试验所应遵循的国家和行业的标准及规范，但不仅限于此：GBJ 233-1990 110～500kV架空电力线路施工及验收规范GB 2337-1985 预绞丝DL/T 683-1999 电力金具产品型号命名方法DL/T 741-2001 架空送电线路运行规程SDJ 226-1987 架空送电线路导线及避雷线液压施工工艺规程SDJ 276-1990 架空电力线外爆压接施工工艺规程DL 409-1991 《安全工作规定》DL 558-1994 《电业生产事故调查规程》国家电网公司《110（66）kV～500kV架空输电线路运行管理规范》国家电网公司《110（66）kV～500kV架空输电线路技术标准》国家电网公司《110（66）kV～500kV架空输电线路预防事故措施》国家电网公司《110（66）kV～500kV架空输电线路技术监督》国家电网公司《110（66）kV～500kV架空输电线路评估分析报告》第三章基本要求第七条一般要求(1)设备检修，是架空输电线路生产管理的重要内容之一。
各生产管理部门和运行维护、检修单位必须加强设备检修的管理，认真做好检修工作，使输电设备处于健康状态。

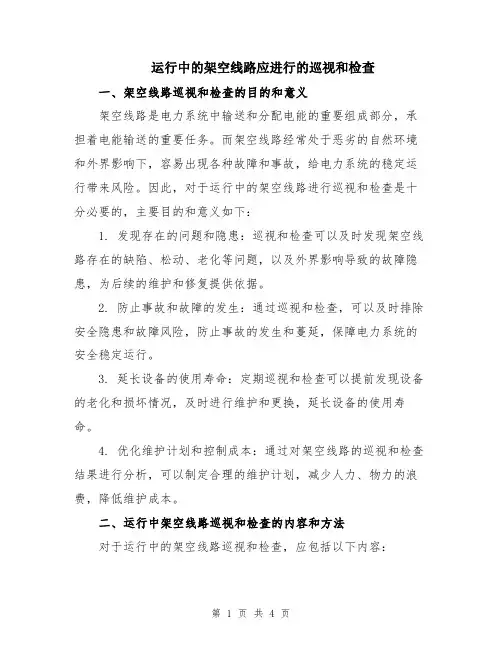

运行中的架空线路应进行的巡视和检查
运行中的架空线路应进行的巡视和检查一、架空线路巡视和检查的目的和意义架空线路是电力系统中输送和分配电能的重要组成部分，承担着电能输送的重要任务。
而架空线路经常处于恶劣的自然环境和外界影响下，容易出现各种故障和事故，给电力系统的稳定运行带来风险。
因此，对于运行中的架空线路进行巡视和检查是十分必要的，主要目的和意义如下：1. 发现存在的问题和隐患：巡视和检查可以及时发现架空线路存在的缺陷、松动、老化等问题，以及外界影响导致的故障隐患，为后续的维护和修复提供依据。
2. 防止事故和故障的发生：通过巡视和检查，可以及时排除安全隐患和故障风险，防止事故的发生和蔓延，保障电力系统的安全稳定运行。
3. 延长设备的使用寿命：定期巡视和检查可以提前发现设备的老化和损坏情况，及时进行维护和更换，延长设备的使用寿命。
4. 优化维护计划和控制成本：通过对架空线路的巡视和检查结果进行分析，可以制定合理的维护计划，减少人力、物力的浪费，降低维护成本。
二、运行中架空线路巡视和检查的内容和方法对于运行中的架空线路巡视和检查，应包括以下内容：1.线路状态巡视：巡视线路的整体状况，包括线路的挂墙杆、拉线夹、绝缘子、地线、导线等组件的状态，是否存在损坏、松动、腐蚀等问题。
2.杆塔检查：检查架空线路的杆塔是否存在倾斜、变形、锈蚀等情况，是否需要进行加固、更换。
3. 绝缘子检查：检查绝缘子的表面状况，是否存在污秽、裂纹、击穿等情况，及时清洗和更换绝缘子。
4. 地线检查：检查地线的连接是否牢固，是否存在断裂和腐蚀，并及时修复和更换。
5. 导线检查：检查导线的表面状况，是否存在断股、腐蚀、接地等问题，及时修复和更换。
6. 线路跳线检查：检查线路跳线的安装是否正确，是否存在松动、腐蚀等问题。
7. 防雷装置检查：检查架空线路上的防雷装置是否完好，如接闪器、避雷线等，以保障线路的安全运行。
8. 架空线路的免维护巡视：定期巡视架空线路上的无绝缘线夹、无绝缘连接器等设备的使用情况，及时发现故障并进行维护。
24年电力线路维护与检修施工方案
《电力线路维护与检修施工方案》一、项目背景随着社会经济的不断发展，电力需求日益增长，电力线路的安全稳定运行至关重要。
为确保电力系统的可靠供电，提高电力线路的运行质量，特制定本电力线路维护与检修施工方案。
本方案所涉及的电力线路主要包括架空线路和电缆线路，涵盖了城市、农村及工业区等不同区域。
这些线路承担着为各类用户输送电力的重要任务，由于长期运行在复杂的自然环境和电气环境中，容易出现各种故障和隐患。
因此，定期对电力线路进行维护与检修，及时发现并处理问题，对于保障电力系统的安全稳定运行具有重要意义。
二、施工步骤1. 施工准备阶段（1）组建施工队伍，明确各成员的职责和分工。
施工队伍应包括项目经理、技术负责人、安全员、施工员等。
（2）收集相关资料，包括电力线路的设计图纸、施工记录、运行档案等，了解线路的基本情况和存在的问题。
（3）准备施工设备和工具，如吊车、高空作业车、绝缘工具、检测仪器等，并对其进行检查和调试，确保设备处于良好状态。
（4）制定施工安全措施和应急预案，对施工人员进行安全培训和技术交底。
2. 架空线路维护与检修（1）线路巡视定期对架空线路进行巡视，检查线路的杆塔、导线、绝缘子、金具等部件的运行状况。
巡视内容包括：①杆塔是否倾斜、变形、基础是否下沉；②导线是否断股、烧伤、弛度是否符合要求；③绝缘子是否破损、脏污、放电；④金具是否锈蚀、松动、脱落。
（2）缺陷处理对巡视中发现的缺陷及时进行处理。
常见的缺陷处理方法有：①杆塔倾斜、变形时，应采取扶正、加固等措施；②导线断股、烧伤时，应根据损伤情况进行修补或更换；③绝缘子破损、脏污、放电时，应进行更换或清洗；④金具锈蚀、松动、脱落时，应进行除锈、紧固或更换。
（3）线路清扫定期对架空线路进行清扫，清除绝缘子、导线等部件上的污垢和杂物，以提高线路的绝缘性能。
清扫方法可采用人工清扫、机械清扫或带电水冲洗等。
（4）防雷设施检查与维护检查架空线路的防雷设施，如避雷器、避雷针等，确保其性能良好。
架空配电线路运行与维护
架空配电线路运行与维护1. 引言架空配电线路是指电力系统中用于输送电能的一种电力线路。
和地下配电线路相比，架空配电线路具有安装、维护和改造成本低、故障排除方便等优势，因此广泛应用于电力系统中。
本文将介绍架空配电线路的运行原理、常见问题以及维护方法。
2. 架空配电线路运行原理架空配电线路由输电塔、导线和绝缘子等组成。
输电塔用于支撑导线，绝缘子用于防止导线与输电塔或其他接触体直接接触，导线负责输送电能。
在电力系统中，发电厂产生的高压电能通过变压器升压后输入架空配电线路，再通过变电站将电能按照不同电压等级分配给用户。
架空配电线路在运行过程中，主要需要考虑导线的电气性能、绝缘子的绝缘性能以及输电塔的稳定性等问题。
导线的选材和截面积需要根据输送电能的需求进行合理选择，绝缘子的材料和结构需要具备良好的绝缘性能，而输电塔的设计需要考虑线路距离、气候条件以及荷载等因素。
3. 架空配电线路常见问题3.1 输电塔老化输电塔是架空配电线路中起支撑作用的重要组成部分，长期暴露在自然环境中容易导致塔体的老化。
输电塔老化会使其承载能力下降，甚至出现倾斜或倒塌的情况。
为了预防这种问题的发生，需要定期对输电塔进行检查和加固，及时更换老化的塔体。
3.2 导线松动由于架空配电线路经受风力、温差等外力的影响，导线容易出现松动现象。
导线松动会导致线路的安全性和稳定性降低，同时也会影响导线的导电性能。
因此，需要定期检查导线的紧固程度，并进行必要的调整和固定。
3.3 绝缘子损坏架空配电线路中的绝缘子承受着导线电压的作用，如果绝缘子出现损坏或击穿现象，将会导致线路的短路和停电等问题。
绝缘子损坏的原因多为外力碰撞、污秽闪络或老化等，因此需要定期检查绝缘子的状态，及时更换损坏的绝缘子。
3.4 线路跳闸架空配电线路在运行过程中，可能会发生各种故障导致线路跳闸。
常见的故障包括短路、过载和接地故障等。
为了提高线路的可靠性和安全性，需要对线路进行合理的选材和设计，并配置相应的保护设备，以便快速检测和切除故障的部分。
架空线路和电缆线路的运行维护
架空线路和电缆线路的运行维护架空线路和电缆线路是电力系统中常用的输电和配电线路形式。
它们在电力传输中起着至关重要的作用，并需要进行运行维护保障其正常运行和安全可靠。
下面将详细介绍架空线路和电缆线路的运行维护。
一、架空线路的运行维护1. 定期巡检：对架空线路进行定期巡视，主要检查线路杆塔的基础是否稳固、线夹是否完好、导线是否锈蚀、绝缘子是否损坏等情况，并对异常情况及时进行处理。
2. 清理保养：定期对架空线路进行清理，除去积尘、蜘蛛网等。
同时，对绝缘子进行保养，确保其表面干净、光滑，以提高绝缘性能。
3. 防腐防锈：架空线路常遭受自然环境的侵蚀，如雨水、大气中的盐分等都会导致金属部件锈蚀。
因此，在架空线路运行中，需要对接触该问题较为严重的塔杆、钢结构等部件进行防腐防锈处理，延长其使用寿命。
4. 天气监测：需要持续了解当地的天气情况，特别是高温、大风、雷电等恶劣天气条件。
对于这些极端天气，需要加大巡检力度，及时排查潜在问题，并提前做好应对措施。
5. 异物清除：架空线路易受外来异物干扰，如树木、塑料袋、鸟类等，这些异物可能导致线路短路、闪跳等故障。
因此，需要及时清除这些异物，保持线路的正常运行。
6. 跳闸保护：在发生电力故障或线路异常情况时，需要及时采取跳闸措施，以保护系统设备和人员的安全。
定期对跳闸保护设备进行检测和试验，确保其正常工作。
二、电缆线路的运行维护1. 保护装置检查：定期对电缆线路的保护装置进行检查和试验，确保其正常工作。
检查重点包括跳闸装置、过流保护装置、接地保护装置等。
2. 温度监测：电缆线路的运行温度是一个重要的指标，需要定期对电缆进行温度监测。
一旦发现温度异常，需要及时采取措施进行修复或更换。
3. 绝缘电阻检测：绝缘电阻是电缆线路正常运行的关键指标之一。
定期对电缆绝缘电阻进行检测，以发现潜在的绝缘故障。
4. 引下接地线检查：电缆线路的接地系统是保障安全的重要部分。
需要定期检查引下接地线是否完好，以保证其正常工作。
35kV及以下架空线路运行检修规程
35kV及以下架空线路运行检修规程目录前言----------------------------------------------------------------------------（3）1 范围--------------------------------------------------------------------------（4）2 引用标准----------------------------------------------------------------------（4）第一部分运行规程--------------------------------------------------------------（4）1 总则--------------------------------------------------------------------------（4）2防护-------------------------------------------------------------------------- （4）3架空线路的运行 ---------------------------------------------------------------（4）4运行标准 ---------------------------------------------------------------------（7）5技术管理 ---------------------------------------------------------------------（8）5.1技术资料 -------------------------------------------------------------------（8）5.2缺陷管理---------------------------------------------------------------------（8）5.3设备标志 ---------------------------------------------------（9）5.3线路评级标准 ------------------------------------------------（9）第二部分检修规程---------------------------------------------------------------（10）1总则 --------------------------------------------------------------------------（10）2检修和施工标准 ----------------------------------------------------------------（10）2.1施工测量------ --------------------------------------------------------------（10）2.2杆塔基础-----------------------------------------------------------（10）2.3杆塔-------------------------------------------------------------------------（10）2.4放紧线工作--------------------------------------------------------------------（12）2.5附件安装---------------------------------------------------------------------（15）2.6防雷措施及接地装置-----------------------------------------------------------（15）3施工与检修资料管理-------------------------------------------------------------（16）前言35kV及以下架空线路运行与检修规程是线路运维人员对配电网线路检查、巡视、检修的准则和依据。
架空线路检修工程施工方案模板范文
架空线路检修工程施工方案模板范文1. 背景介绍架空线路检修工程是为了确保电力设施的正常运行和可靠性，对架空线路进行定期维护和检修的工作。
本文档旨在提供一份架空线路检修工程施工方案模板范文，供相关工程人员参考和使用。
2. 施工目标本次架空线路检修工程的施工目标如下：- 检查并修复任何可能存在的电力设备故障或损坏；- 清理线路上的杂草、树枝和其他障碍物，确保线路通畅；- 检查电缆组合是否牢固，防止松动或脱落；- 检查绝缘子、导线和接地装置的完好性；- 测试并校准任何需要调整的电力设备。
3. 施工步骤步骤一：准备工作- 组织施工人员和所需设备，确保施工计划的顺利实施；- 检查施工所需的工具和材料是否齐全，并做好相应采购准备；- 制定详细的工作计划，包括人员安排、施工时间和施工区域划分。
步骤二：检查及维修- 对架空线路的支柱、悬挂物、绝缘子等进行全面检查，发现问题及时修复；- 检查电缆组合和接头是否紧固，有无漏电或接触不良的情况；- 清理线路上的杂草、树枝和其他障碍物，确保线路畅通；- 对绝缘子、导线和接地装置进行细致检查，确保其功能正常；- 如发现故障或损坏，及时更换或修理受影响的设备。
步骤三：测试与调整- 对检修后的架空线路进行高压测试，确保其绝缘性能满足要求；- 根据测试结果对电力设备进行调整和校准，保证其运行稳定；- 核查线路的接地电阻，确保接地效果良好。
4. 安全措施在施工过程中，务必采取相应的安全措施，确保工作人员和施工现场的安全：- 施工人员必须佩戴防护装备，包括安全帽、防护眼镜、安全鞋等；- 在电力设备和线路进行检修维护时，必须断开电源，并采取相应的断电措施；- 高空作业时，必须使用安全绳索，并确保人员固定和平稳；- 施工现场应设立明显的安全警示标志，并定期进行安全巡检。
5. 施工验收施工结束后，应进行相应的施工验收，确保工程的质量和可靠性：- 对架空线路进行全面检查，确保没有遗漏的问题；- 对测试结果进行记录和整理，确保符合相关标准和规范；- 对工程施工过程进行总结和归档，为后续工作提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空电力线路维护检修
运行中的架空电力线路会受到大气变化和其它外来机械力等多种因素的影响，所以线路的管理和维护也是日常工作的主要内容。
一、技术管理
架空线路竣工后，应将线路设计、施工和试验验收等技术资料加以管理。
把每条线路的电压、计算负荷、导线种类和截面，敷设、架设方式，线路路径图，架空线路的电杆，地埋线路地面上下对应的标志，室内外配线的配电接线方式、接地点以及防雷保护等项分别做好记录保存。
运行期间作好维修测试和设备更改记录。
除逐项准备好必要的工具外，还应准备一些事故备品。
针对施工中过程控制内容，如符合实际情况的作业指导书、工艺流程等。
保证质量的现场监护内容。
二、维护检修
1．安排检修计划
将日常发现的缺陷按情况严重程度编排处理计划。
对于调整电杆、开挖地埋线、更换架空导线等较大的检修工作，应事先做好停送电、器材、人员及工具等方面的安排。
2．登杆全面整修
每年春天灌溉、秋收脱谷之前，进行登杆全面整修，以保证用电旺季可靠运行。
登杆检修，应遵照《农村低压电气安全工作规程》(DL477—2001)的规定，做好保证安全的五项组织措施与四项技术措施。
不停电的登杆作业，应遵守有关低压间接带电作业的安全规定。
全面整修的主要内容：修剪沿线树枝；登杆检查清扫、紧固所有连接螺栓；更换或加固受腐蚀的木电杆、木杆根部防腐处理，修补露筋裂纹的水泥杆，更换严重裂纹的水泥杆；扶正歪斜的电杆及横担，更换损坏的铁件金具或除锈刷漆；调整导线弧垂，调整各种交叉跨越的安全距离；更换拉线、导线等。
3．木杆根部防腐处理
用探针或斧头检查木杆根部腐朽程度，若木杆截面减至50％以下或直径减至70％以下时，应加绑桩。
在检查的同时，木杆根部自地面上300mm至地下500mm涂刷防腐沥青，杆顶削切面上也应涂刷。
4.混凝土杆修补
混凝土杆杆面有裂纹时，可用水泥浆填缝，并将表面涂平。
在靠近地面处裂纹时，除用水泥浆填补外，还应在地面上下1.5m段内涂刷防腐沥青。
杆面混凝土被腐蚀剥落时，可将酥松部分凿去，用清水净，再用高一级的混凝土补强，如钢筋外露，先彻底除锈再以1:2水泥浆涂1～2mm厚，再浇灌混凝土。
