柴油发电机组吊装方案
地铁汇通大厦
柴
油
发
电
机
组
吊
装
案
编制单位：中铁北京工程局有限公司编制人：
审核人：
批准人：
编制日期：年月日
目录
一、工程概述
二、设备情况
三、吊装载荷计算及吊车选择
1.吊装载荷计算载荷计算
2.吊车选择
3.索具选择
四、综合施工程序及主要步骤的要求
1.吊装及运输路线的选择
2.吊装
3.水平运输
4.就位找正
五、安全技术措施及注意事项
六、柴油发电机组吊装日程安排
七、主要机具、材料一览表
八、岗位职责及人员一览表
九、需协调问题
一、工程概述：
（1）工程地址：市福田区深南路南面，香蜜湖路西面。
（2）工程规模：总建筑面积151309.93平米，建筑高度为248.2米，地上共计55层，地下有6层，裙房5层。
本期工程共2个配电室，分别设计在地下三层和四十一层，发电机房在地下二层，配有2台1060KW发电机组。
二、设备情况：
三、吊装载荷计算及吊车选择
1、吊装载荷计算
1.1、计算公式
Q=1.1*（G+T）
其中：Q=起吊重量
G=设备自重
T=钓钩及钢丝绳自重，取0.2吨
1.1=动载荷、吊装不均匀综合系数
1.2、载荷计算
Q=1.1*（G+T）其中G1=8吨，T=0.2吨代入公式得
Q=10.12吨；
2、吊车选择
依据现场实测及计算，起吊高度为15米，回转半径最小为7米，吊装重量为10.12吨；查QJ/ZA.01.2-89（起重机械使用标准），选用50吨汽车起重机，在最大回转半径7米时起重能力为18.5 吨，大于10.12吨，符合要求。
3、索具选择
3.1、钢丝绳选择
钢丝绳选择6*19、Φ23毫米，破断力30吨，满足要求。
3.2、卡环选择
卡环选用为18.5，需用量为4个，用负荷18.5吨，满足使用要求。
4、吊车工作半径取7m综合考虑起重机的工作幅度，参考吊车性能参数表，选用重型汽车起重机QY50K汽车吊满足施工要求。
50T吊车性能参数表
28.0 1.20
30.0 0.90
四、综合施工程序及主要步骤的要求
1、吊装及运输路线的选择
本项目柴油发电机房设在地下二层，发电机组由汽车运到项目裙楼西侧吊装附近，通过汽车吊吊到地下二层发电机房后，水平运到发电机位置就位。
在一层和地下一层地板按照下图位置（T-C~T-B/Q-1~Q-2）和尺寸(5800*3000)开2个吊装。
2、吊装
2.1吊装前的准备工作
2.1.1清理现场；
2.1.2在吊装附近找到吊车支脚点；并用200*1000*1000的木做受力保护；
2.1.3找到合适的起落向；
2.1.4在吊装的地下一层平面上各搭设4根DN200的无缝钢管。
2.2施工准备工作完成后，应组织大检查，主要检查容如下：
2.2.1施工机具的规格和布置与案相一致并便利操作。
2.2.2机具的合格证齐全。
2.2.3施工现场坚实平整。
2.2.4设备运输所经道路安全通畅。
2.2.5运输路线的照明到位。
2.2.6、指挥者及施工人员已经熟悉其工作容。
2.2.7、辅助人员配齐。
2.2.8、备用工具、材料齐备。
2.2.9、一切妨碍吊装工作的障碍物妥善处理。
2.2.10、其它有关准备工作就绪。
2.3吊装步骤
2.3.1吊车就位，检查吊车及现场情况，确保吊装安全。
2.3.2试吊，在试吊过程中检查各部位情况,确认无异常现象后可正式吊装。
2.3.3正式吊装，将吊带悬挂在吊钩上再分别把四个吊钩勾在柴油发电机组底座上的吊装里；确定吊钩放好后由指挥人员指挥吊车司机缓慢吊起柴油发电机组，然后静滞在吊装上；地下指挥员指挥吊车司机在适当位置慢慢使机组垂直落在事先搭设好的钢管之上，吊装工作完成。
3、水平运输
按选定路线水平运输，保证所选路线畅通无阻，楼板负荷能力满足要求。
水平运输通道见下图：
运输时在设备底座下面码放滚杠十根，滚道采用200*300*6000的大木10根，然后安排两辆叉车，一辆做牵引一辆助推，在事先探定好的运输路线把机组运输到机房，运输时由专人指挥，作到动作一致令行禁止。
3.1楼板负荷能力计算：
载荷计算：R=Q/F
R=楼板荷载
Q=G*K1*K2*K3 总压力
式中：K1=1.1 动载系数
K2=1.1 弹性支撑不均匀系数
K3=1.2 滚杠受力不均匀影响系数
代入公式Q=1.1*1.1*1.2*95000= 137.94KN
F=地面承压面积=3000*6000=18平米
经计算R=Q/F=137.94 /18=7.66KN/㎡
所以按最低要求楼板承重应不低于8 KN/㎡。
3.2水平拉力计算
F=K1*K2*Q
K1=滚动摩擦系数（取0.2），K2=局部摩擦增大系数（取1.1）；
Q=压力（设备重量：9.5吨）。
代入公式得F= 2.09吨
4、就位找正
查柴油发电机房布置图,发电机基础高150MM,与所选道木高出基础50MM,所以只需在基础上平面铺设10 MM厚木版保护基础表面，发电机可直接运到基础上，发电机就位后用4个10吨的起道机将发电机顶起,撤出滚杠及木版就位并找正。
每个起道机下垫道木4根以保证压力在楼板荷载能力的可围。
荷载计算：
R1=Q1/F= 137.94KN/9.31M2=14.82KN/M2
所以设备基础承重能力最低要求为15KN/M2
五、安全技术措施及注意事项
1.施工前复查现场的实际情况，复验吊装案中不合理的地并加以修
正，并由责任工程师确认。
2.对起重作业人员进行全面的施工程序、操作规程及安全技术交底。
3.建立现场安全监督机构，对每一施工部位，关键作业工序明确专
人负责。
4.特殊工种作业，必须持证上岗。
5.正式吊装前应进行试吊，试吊中检查全部机具情况，发现问题应
先将吊件放回原地，故障排除后重新试吊，确认一切正常后可正常吊装。
6.吊装时应动作平稳，避免吊件振动和摆动。
就位后可截开吊装锁
具。
7.吊装过程中如因故暂停，必须采取安全措施，加强现场警戒，尽
快排除故障，不得使设备长时间处于悬空状态。
8.如遇五级以上大风禁进行吊装作业。
9.吊装时，任人员不得在吊件下面、受力索具附近及其它危险地停
留。
10.吊装作业区应设警戒线，并做明显标志，吊装设备时禁无关人员
进入或通过。
11.作好设备的保护工作。
六、柴油发电机组吊装日程安排
七、主要机具、材料一览表
八、
八、岗位职责及人员一览表
九、需协调问题
1、吊装附近的主梁是否可以承受50t吊车吊装9t柴油发电机组设备的重量。
2、柴油发电机组运输车辆入口到吊装口之间的道路需清理。
3、柴油发电机组在运输过程中建筑地面及其结构是否能承受这么大的荷载。
发电机吊装方案..
第一章工程概况发电机组机组的运输，吊装，机组安装，机组、机房隔声降噪（包括柴油发电机房的防火隔声门及机组本体的消声装置的采购、机房整体吸音工程）安装施工, 排风、防雷接地施工、调试、尾气处理等；第二章编制依据:1. 设备外形尺寸和重量（机组尺寸长6358X宽2286X高2342重量16910kg）2. 工地现场查勘3. 汽车起重机随机性能数据表4. 设备资料第三章吊装方案（一）吊装负荷计算及吊车的选择1. 负荷计算设备重量16910kg,吊钩重量515kg，吊索重量约50kg吊装重量0=设备重量+吊钩重量+吊索重量=16910+515+50=17475kg计算荷载Q尸K i K2Q=1.1*1.0*17475=19225kg2. 吊装高度本次作业由地面吊装至地下室，吊装高度足够。
3. 吊车可停靠最近位置根据现场条件，吊车可停靠在天井东边的硬度化路面，及天井北边至楼梯间之间通道上；1 ）吊车可停靠在天井北部，吊车的支腿可直接支撑在天井的混凝土墙体上。
吊车中心线至天井可停放位置中心为5米。
由于结构的载荷限制不能停放吊车。
2）吊车安装在东侧马路，东门附近。
（详见附图）4. 查130T吊车的性能参数表：吊车的工作幅度控制在16米以内；臂长34.88米；吊车在此状态下的起重量为21吨。
选用130T吊车的满足要求。
（二）索具及吊点的选择1. 设备卸车吊装中将使用4 根吊索，每根吊索的承载负荷都应大于设备重量的50%。
因此本次吊装中将使用4根6米长承载为1 0吨的高强度吊装带作为主吊索。
2. 设备吊装中吊点的位置根据以往的经验，设备卸车吊装时，所需用的吊点都会有明显标注且完全能够承载设备吊装的负荷。
因此作业时严格按照标注吊点的位置系挂吊索具。
3. 设备搬运中的牵引力设备搬运过程中的牵引工作由2 台10吨手拉葫芦来完成牵引工作。
卷设备搬运时吊装口和室内的地面已经硬化和平整。
因此手拉葫芦的牵引力完全可以满足设备移动的需要。
柴油发电机组装安装施工方案三篇
柴油发电机组装安装施工方案三篇篇一：柴油发电机组装安装施工方案柴油发电机组安装施工工艺标准（QB-CNCECJ060701-20XX）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2 施工准备2.1 原材料半成品的要求2.1.1 各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
2.1.2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
2.1.3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。
2.1.4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2.2 主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2.3 作业条件2.3.1 施工图和技术资料齐全；2.3.2 土建工程基本施工完毕、门窗封闭好；2.3.3 在室外安装的柴油发电机组应有防雨措施；2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。
2.4 作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。
3 施工工艺3.1 工艺流程基础验收→设备开箱检验→机组稳装（地脚螺栓固定的机组/安放式的机组）→油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施的安装工验收（发电机静态试验/随机配电盘控制柜接线检查）→发电机空载试运行和试验调整→发电机负荷试运行3.2 操作工艺3.2.1 基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。
柴油发电机组吊装安装、调试方案
柴油发电机吊装方案一、工程概况本工程位于1#教学楼西侧发电机房有一台柴油发电机，发电机常载功率为300KW，燃油消耗量:83L/h，尺寸（长×宽×高）：3490×1266×1830mm。
二、工地的准备工作：发电机设备到达现场后，开箱检查，确认无误后用25T吊车吊运至现场开阔场地，下垫枕木，用帆布或彩条布将设备覆盖严实。
当现场施工已满足吊装条件，墙体砌筑最后一面墙砌筑之前进行吊装（土建砼设备基础已施工完毕，并超过保养期，设备基础尺寸准备无误）。
1、机具的准备：25T汽车吊一辆10T吊带4根。
滚杠20根（每根2.5米）手拉葫芦2套卸扣4个大绳50米卡子35个千斤顶2只以及撬杠，方木等用具。
2、现场机具设备安排：（1）认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。
（2）确定好吊装锚点的位置设置。
三、设备吊装：1、柴油发电机设备的吊装可将发电机设备从装载汽车上直接吊至1#教学楼发电机房外。
2、在设备吊装下方放方木、滚杠若干，使其和柴油发电机的基础座找平。
3、柴油发电机吊入后，可用吊链及滚杠拉至柴油发电机房基础位。
四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护，必要时可加胶皮，木板等进行保护。
2、请注意不要将设备损坏，因柜上指示灯，开关等全部为明装，不要把撬棍等物直接撬在易碎的部位。
3、拆箱及搬运过程中，必须有厂家人员参加开箱检验。
小组应认真清点并做好开箱纪录，零散备件应注意保管，发现问题及时汇报。
五、设备吊装安全措施：1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。
2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》，遵守各项安全规章制度。
3、进入本工程进行安装的所有施工人员，在进场前必须进行安全教育，并组织书面考试，考试合格后方可进场工作。
4、各级领导及施工员在任何情况下不违章指挥，在安排生产的同时，必须保证安全，有可靠的措施并已经解决落实。
柴油发电机吊装方案
目录一．工程概况 (2)二、主要实物量 (3)三. 施工部署及施工进度计划 (3)四. 主要施工方法和技术措施 (5)五. 保证工程质量的措施 (7)六. 保证施工、健康安全及环境的措施 (8)七. 劳动力计划表 (10)八．主要材料及施工工具、量具、仪表使用计划 (10)九．附件 (11)附件1 施工现场平面示意图附件2 起重机技术参数一、工程概况本方案是针对本工程中供应方提供的设备吊装而编制。
其中柴油发电机组最大外形尺寸为6175×2287×2537mm，最大重量为15366kg，共3台。
由于现场场地狭小地形复杂，设备重量重，又是吊装到地下一层，故本次吊装具有很大的难度和风险。
本方案的编制目的，一是顺利实现该批设备的吊装就位，二是确保吊装作业过程中人身安全、建筑物和设备的安全，为此需周密考虑，精心策划并精心组织施工。
本方案的实施由***现场项目部负责、监督；业主、总包等相关责任部门配合。
本方案编制依据下列标准：《起重安装操作规程》上海***有限公司编制《设备吊装作业管理规定》上海***有限公司编制《安全生产工作条例》上海***有限公司编制ZA-12-93 《机械设备安装通用工艺》GB50231-98 《机械设备安装工程施工及验收通用规范》JGJ59-99 《建筑施工安全检查标准》二、主要实物量三、施工部署及施工进度计划1、项目部管理体系2吊装作业指挥系统3、计划进度表四、主要施工方法和技术措施1.施工方法1.1吊装工艺流程图1．2 .吊装方法1．2．1为便于吊机定位，总包必须将延安路一侧围墙内的高台斜坡用建筑垃圾填平并压实，方便我方铺钢板，使吊机开上高台。
吊装区域的地耐力需达到12t∕㎡以上，如有地下管线除标明外，需采取有效的保护措施。
为了找出吊机支腿的准确受力位置，请总包标出结构边线、结构墙，结构保护墙位置，以便我方定出吊机的准确位置。
1．2．2根据现场及设备情况，吊机选用QY-130K汽车起重机。
柴油发电机吊装方案
柴油发电机吊装方案1. 引言柴油发电机作为一种常见的发电设备，广泛应用于各种场合，如工地、建筑、临时供电等。
在正常使用前，需要将发电机安装到适当的位置。
本文将介绍柴油发电机吊装方案，包括吊装方法、吊装过程中的注意事项等。
2. 吊装方法2.1 准备工作在进行柴油发电机吊装前，需要进行一些准备工作，确保吊装过程安全顺利进行。
具体准备工作包括：•确认发电机的重量和尺寸，选择合适的吊装设备；•检查吊装设备的状况，确保吊装设备的安全可靠；•清理吊装现场，确保无障碍物和安全通道。
2.2 吊装步骤以下是柴油发电机吊装的一般步骤：1.安装吊装设备：将吊车或起重机等吊装设备设置在合适的位置，确保能够有效地操作。
2.绑扎吊装装置：使用合适的绳索或吊带将发电机的吊环与吊杆或吊钩连接起来，确保吊装装置牢固可靠。
3.协调操作：与吊装人员进行协调，确保吊装过程平稳进行。
吊装人员需要密切关注吊装装置的位置和角度，并及时调整。
4.升起发电机：通过吊车或起重机等吊装设备，逐渐将发电机升起至所需的高度。
在升起过程中，吊装人员需要保持稳定，并随时与操作人员进行沟通。
5.将发电机定位：在将发电机升起到所需高度后，吊装人员需要将其准确地定位到指定位置。
可以通过调整吊装装置的角度和位置，或者使用辅助工具帮助定位。
6.卸载吊装装置：当发电机准确地定位后，将发电机固定在位置上，并卸下吊装装置，确保安全稳定。
3. 吊装过程中的注意事项在进行柴油发电机吊装的过程中，需要注意以下事项，以确保吊装过程安全可靠：•严格按照操作规程和吊装设备的使用说明进行操作；•在吊装前对吊装设备进行检查，确保其安全可靠；•调查吊装位置地面的承重能力，确保能够承受发电机的重量；•在吊装时，保持吊装装置稳定，防止发生倾倒或滑动的危险；•吊装过程中，吊装人员需要配合操作人员，密切关注发电机的姿态变化，及时调整；•断开电源和燃料供应，以防意外事故发生。
4. 总结柴油发电机吊装是一个关键的环节，对于保证发电机的安装质量和使用效果至关重要。

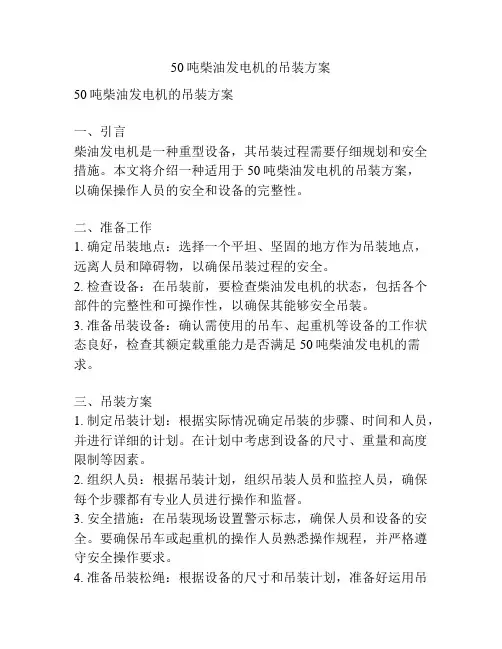

50吨柴油发电机的吊装方案
