对拉螺杆孔封堵方案

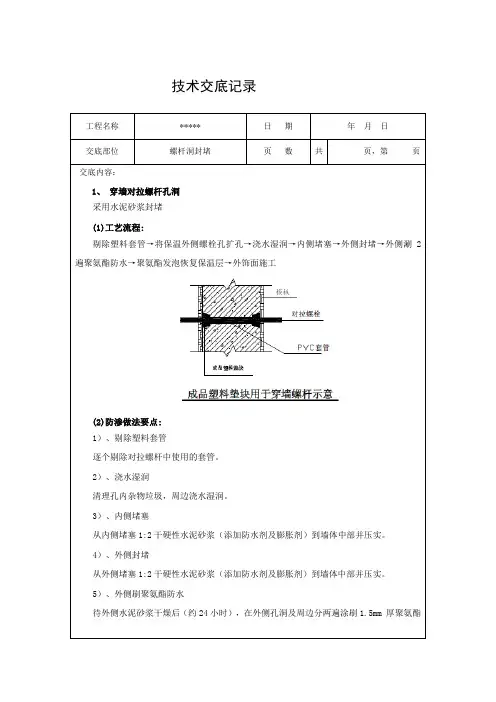

螺杆洞封堵技术交底
防水，第一遍涂刷范围为r=100mm圆，第二遍涂刷范围为r=100mm圆。
6)、外饰面施工
外饰面施工前，聚氨酯发泡将保温层恢复，按图纸要求施工抹灰、保温及外装饰层等。
(3)质量控制点:
1)、塑料垫块剔除或扩孔
2)、孔洞清理并湿润
3)、砂浆堵塞密实
4)、JS 防水厚度及范围
2、内墙对拉螺杆封堵
（1）工艺流程及节点图:
剔除塑料垫块→割除多余螺杆→浇水湿润→水泥砂浆堵塞→饰面施工
（2）防渗漏构造做法:
1)、剔除塑料垫块
逐个剔除塑料垫块。
2)、割除多余螺杆
将螺杆从孔的最深处割断。
3)、浇水湿润
清理孔口，孔及周边浇水湿润。
4)、水泥砂浆堵塞
用 1:2 干硬性水泥砂浆（添加防水剂及膨胀剂）堵塞内外侧孔口并抹平压光。
5)、饰面施工
按图纸要求施工抹灰、保温及内外装饰层等。
（3）质量控制点:
1)、塑料垫块剔除干净
2)、对拉螺杆从孔底切割干净
3)、孔口及周边湿润
4)、水泥砂浆抹平压光
5) 防水涂料涂刷质量
签字栏。
对拉螺杆封堵方案(建筑类别)
目录第一节工程概况 (1)第二节编制依据和原则 (2)第三节施工工艺流程 (2)1. 铝模层以下外墙及内墙对拉螺杆孔处理 (2)2. 地下室外墙及人防区对拉螺杆孔的处理 (4)3. 铝模层内外墙对拉螺杆孔的处理 (5)第一节工程概况第二节编制依据和原则本方案的编制是针对对拉螺杆孔洞的封堵。
模板拆除后，内外剪力墙体上留下了对拉螺杆孔洞，特别是外墙螺杆孔封堵涉及到外墙的渗漏风险，故我项目部对螺杆孔的封堵编制专项施工方案。
本着预防为主，加强事前控制和事后检查，把质量隐患消灭在萌芽状态，确保工程无渗漏。
从施工方面分析原因，提出来针对性的措施，结合以往的经验，本项目部拟对对拉螺杆孔洞采取以下方案进行处理。
《建筑工程施工质量验收统一标准》GB50300-2013《地下工程防水技术规范》GB50108-2008第三节施工工艺流程序号工艺流程1 剔除塑料垫块或将外侧螺杆孔扩孔逐个剔除对拉螺杆中使用的塑料垫块。
对未使用成品塑料垫块的螺杆孔，将外侧用机械扩孔，并将扩孔部分的PVC 管除去。
扩孔深度不小于20mm、直径不小于30mm。
2 清理孔内杂物垃圾，周边浇水湿润。
3 从外侧堵塞1:2干硬性水泥砂浆（添加防水剂5%及膨胀剂6%，其掺合料为水泥重量的百分比）到墙体中部并压实。
6 外侧刷JS 防水涂料，待外侧水泥砂浆干燥后（约24 小时），在外侧孔洞及周边分多遍涂刷1.0mm 厚JS 防水涂料，涂刷范围为100×100mm。
1.铝模层以下外墙及内墙对拉螺杆孔处理立模施工过程中采用的螺杆附带PVC套管或塑料套管，便于穿墙螺杆的再次利用，另外防止拆模时破坏墙体结构。
RP20水泥砂浆发泡剂室外室内1mm厚JS防水涂料面积60mm*60mm 外墙螺杆洞填补节点示意图RP20防水水泥砂浆1.1.封堵施工前先用电锯将外侧螺杆洞内的PVC套管锯掉，将其凿成不小于20mm 深，直径不小于40mm的喇叭形，用水冲洗湿润后用防水砂浆（略干）喂入孔内灌满（严禁空孔）、外侧补成圆饼状并凸出墙面2mm。
墙体对拉螺杆孔修补方案正式版
目录一、工程概况 (1)二、编制依据 (3)三、施工准备 (3)四、外墙对穿螺杆孔洞修补 (4)五、内墙对拉螺杆孔洞封堵 (5)六、地下室外墙一次性止水螺杆孔洞封堵 (6)七、成品保护措施 (7)八、质量保证措施 (7)九、安全保证措施 (7)螺杆洞修补专项施工方案一、工程概况1、建设基本概况工程名称：建设地点：建设单位：设计单位：监理单位：施工单位：2、建筑设计概况本工程总建筑面积50706.4㎡，其中地上建筑面积约41074.5㎡，地下建筑面积9631.9㎡。
由5栋18层高层、5栋4+1叠墅组成，其中12#、13#两栋高层为工业化楼栋，3～17层为PC结构。
建筑最大总高度控制在53.25 米以内，建筑室内外高差0.15米，高层层高2.9米，叠墅层高首层为2.85～3.05米。
±0.00相当国家高程4.55米，现场自然地坪标高为-1.75m。
建筑设计概况一览表3、结构设计概况二、编制依据本工程地下室采用止水螺杆，±0.000以上结构墙体均采用对拉螺杆外套PVC管。
对拉螺杆在拆除后会留下穿墙空洞，为防止外墙渗水，加强墙体粉刷牢固，在主体结构及下道工序隐蔽前，对螺杆洞进行修补，特编制本方案以说明对此孔洞的修补措施。
1、《建筑装饰装修工程质量验收规范》 GB50210－20132、《建筑工程施工质量验收统一标准》 GB50300--20133、《混凝土质量控制标准》 GB50164-20114、《混凝土结构工程施工质量验收规范》 GB50204-20155、《混凝土结构工程施工规范》 GB50666-20116、《地下工程防水技术规范》 GB50108-20087、《地下防水工程质量验收规范》 GB50208-20118、《建筑工程施工质量评价标准》 GB/T50375-20169、万科集团工作指引三、施工准备1、技术准备按照质量通病防治措施要求进行技术交底工作的编制，劳务人员进场后，在现场对每一个工人进行交底，做到事前计划，过程控制，结果验收。
外墙对拉螺杆洞封堵方案
外墙对拉螺杆洞封堵施工方案编制：审核：批准：陕西建工集团怡佳别苑工程项目领导部2016年9月外墙对拉螺杆孔封堵施工方案一、工程概况工程地址：太原市小店区工程名称：怡佳别苑工程建设单位：太原昊奕房地产开发设计单位：广东博意建筑设计院监理单位：山西创享建筑工程咨询有限责任公司勘探单位：山西省地质工程勘探院施工单位：陕西建工集团本工程由25栋别墅楼（地上3层）、1栋综合楼（地上3层）和7栋高层楼（4栋27层、1栋25层、1栋17层、1栋11层,层高均为2.9m）及地下车库组成。
别墅及综合楼设计结构形式为框架-剪力墙结构；高层楼设计结构形式为剪力墙结构，基础均为桩基础，总建筑面积114202.83平方米。
外墙螺杆孔封堵涉及到外墙的渗漏风险，故针对外墙螺杆孔的封堵编制专项施工方案。
本着预防为主，增强事前操纵和事后检查，增加相应投入，把质量隐患消灭在萌芽状态，确保无渗漏工程。
从施工方面分析缘故，并提出来针对性的方法。
二、施工预备一、现场预备楼层模板拆除终止，楼层垃圾清理干净，外墙脚手架防护到位。
混凝土墙面预留穿墙PVC管的清理，用直径16的电钻将孔扩成喇叭口形。
将孔内及孔眼周边垃圾清理干净，提早洒水湿润。
二、材料及机具预备材料：水泥、砂、膨胀剂、防水粉、聚合物防水涂料。
机具：铲刀、铁抹子、小平锹、小水桶、长毛刷、钢筋棍、冲击钻、锤子、凿子等。
三、施工方式及工艺要求一、施工工艺螺栓孔及孔眼周边垃圾清理→用直径16的冲击钻将孔眼扩成喇叭口形→冲洗湿润→外墙外侧孔眼用膨胀防水砂浆封堵密实→墙内侧采纳膨胀水泥砂浆封堵→墙外侧刷聚合物防水涂料（面积100mm*100mm）。
（1）用铲刀将露出墙面的PVC管清理干净，孔眼周边残余灰浆清理。
用毛刷扫净。
（2）用直径16的冲击钻将螺杆孔洞内的PVC套管剔除，剔除深度20~30mm，剔除后清理孔内杂物。
PVC套管剔除完成后，利用长毛刷将螺杆孔内清理干净（3）在封堵施工前一个小时，利用喷壶对处置完的螺杆孔内及周边洒水润湿，将沾附在混凝土表面的尘埃冲洗干净，使螺杆孔及周围维持润湿、干净。
外墙对拉螺杆洞封堵方案
外墙对拉螺杆洞封堵方案随着建筑结构技术的不断发展，拉螺杆在建筑中的使用逐渐增多。
然而，在外墙上预留的拉螺杆洞在施工过程中可能会引起一些问题，比如导致外墙漏水、渗漏风、影响外墙的保温效果等。
因此，对拉螺杆洞进行封堵是非常必要的。
本文将介绍一种有效的外墙对拉螺杆洞封堵方案。
1.清洁和检查：在进行封堵之前，需要先清洁和检查拉螺杆洞，确保洞口没有杂物、碎砖、脱落灰泥等。
同时，还需要检查拉螺杆是否牢固，无松动或损坏。
2.封堵材料的选择：对于拉螺杆洞的封堵，可以使用防水性能良好、抗老化、耐候性强的密封胶进行封堵。
同时，可以选择具有一定弹性的密封胶，以适应外墙的热胀冷缩。
3.封堵处理：将所选的密封胶均匀地填充到拉螺杆洞中，确保填充完整，并按照规范要求进行压实处理。
填充密封胶之前，可以先在洞口周围涂刷一层密封底漆，以增强密封胶和外墙的粘结力。
4.平整处理：在封堵完成后，可以使用平整刮板或平整工具将密封胶表面刮平，并与外墙表面进行平整处理，以达到外观美观的效果。
5.后续维护：完成封堵后，需要进行定期的检查和维护，以确保封堵效果的持久性。
定期检查拉螺杆洞周围是否有开裂、松动或渗漏的情况，并及时进行修复。
需要注意的是，在进行外墙拉螺杆洞封堵之前，应该了解建筑的具体结构和外墙材料的特点，以选择合适的封堵材料和方案。
此外，在封堵过程中，要遵循工艺规范，确保施工质量和效果。
在实际操作中，还可以根据具体情况选择其他的封堵材料和方案。
比如，对于较大的拉螺杆洞，可以使用填充材料进行封堵，然后再使用密封胶进行覆盖。
或者，可以将拉螺杆洞预留在外墙保温层内部，并使用保温材料进行封堵。
这些都需要根据实际情况进行合理选择。
总之，外墙对拉螺杆洞的封堵是建筑施工中必不可少的一项工作。
通过选择合适的封堵材料和方案，并进行技术规范的施工，可以有效解决拉螺杆洞可能带来的问题，确保外墙的完整性和保温效果。
穿墙对拉螺杆洞封堵方案
1）施工现场应严格执行安全生产规定和各有关安全生
产文件，健全和贯彻落实工程安全生产责任制，切实做好“安全第一”和“预防为主”的方针，做到安全生产和文明施工。
2）所有参加施工的作业人员必须经安全技术操作培训
合格后方可进入现场进行施工。
进入施工现场必须自觉遵守现场安全生产六大纪律。
各工种、各工序施工前均应由施工人进行书面交底后方可进行施工作业。
3）施工前必须对操作人员进行安全交底，并作好记
录。
外架施工时必须确保外架安全时再施工，扩孔所用工具必须有带接地，扩孔时确保有可靠的支撑点。
4）施工中对不明情况不得盲目处理，当施工进度与安
全发生矛盾时，应让位于安全第一，职工应提高安全意识。
5）发生事故及事故苗子，必须做到“三不放过”即事
故（苗子）原因分析不清不放过、事故（苗子）责任者和群众没有受到教育培训不放过，没有防范措施不放过，杜绝事故隐患。
6）专职安全员根据本工程施工特点，结合安全生产
制度和有关规定，经常进行现场检查，如发现严重的不安全情况时，有权指令停止施工，并立即报告项目经理，经处理后方可继续施工。
7）六级风以上或雷电、暴雨天气严禁施工，台风季节配置夜间值班人员，确保工程项目安全。
8）施工使用的工具应定期检查性能状况，特别是受力工具应完整，以防因滑脱、打滑等意外造成伤人、伤己。
电力工具必须符合安全用电规范，不得使用无接地的单项拖板线。
对拉螺栓孔洞封堵方案
对拉螺栓孔洞封堵方案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
对拉螺栓孔洞封堵方案
地上：
1）外墙：对拉螺栓孔封堵将螺栓套管用电锤钻出，清理干净后用聚氨酯发泡封堵内墙对拉螺栓孔，在墙两边预留20~30mm待发泡胶干硬后用水泥砂浆封堵（砂浆配比同墙体抹灰砂浆配比）。
接着墙外侧用水泥：砂：胶乳=1：2:防水砂浆抹平。
待砂浆干燥后，用聚氨酯涂膜防水刷在对拉螺栓孔处，为方便验收防止漏刷，分3种不同颜色聚氨酯涂刷，第一遍为白色，第二遍采用红色涂刷，第三遍采用黑色涂刷，形状为直径150mm的圆形。
地上外墙对拉螺栓孔封堵
拆除对拉螺栓内侧发泡
砂浆封堵第一遍
第二遍第三遍
2）内墙：聚氨酯发泡封堵内墙对拉螺栓孔，在墙两边预留20~30mm待发泡胶干硬后用水泥砂浆封堵（砂浆配比同墙体抹灰砂浆配比）。
地下：
1）外墙：剔凿出止水螺栓塑料垫片，然后用水泥：砂：胶乳=1：2：防水砂浆压实抹平，墙外侧做防水，内侧抹灰。
2）内墙：同地上内墙做法。
地下外墙止水螺栓处理
剔凿塑料平垫、割除多余螺杆防水砂浆压实抹平
市北区徐家村改造项目商品房区工程
对
拉
螺
栓
孔
洞
封
堵
方
案
青岛爱华工程有限公司
2014年3月5号。
对拉螺栓孔封堵措施
对拉螺栓孔封堵措施对拉螺栓孔进行封堵是一项重要的工程措施，能够确保机械设备的安全运行和延长其使用寿命。
本文将从封堵的目的、封堵材料的选择和封堵步骤等方面进行介绍。
一、封堵的目的拉螺栓孔的封堵主要是为了防止松动或脱落，避免机械设备在运行过程中发生意外事故。
封堵还能提高设备的耐磨性和抗腐蚀性，减少设备的维修成本，保证设备的正常运行。
二、封堵材料的选择封堵材料的选择应根据具体的工作环境和设备要求来决定。
一般来说，常用的封堵材料有螺纹锁固剂、垫片、密封胶等。
螺纹锁固剂适用于需要长期封堵的螺纹连接，可以提供良好的抗振动和抗松动效果。
垫片适用于需要隔离和填充的螺栓孔，可以提供良好的密封性和载荷分配效果。
密封胶适用于需要防水和防尘的螺栓孔，可以提供耐化学腐蚀和耐高温效果。
三、封堵步骤1. 清洁：在进行封堵之前，首先要将螺栓孔进行彻底清洁，去除油污、灰尘和其他杂质。
可以使用清洁剂和刷子进行清洗，确保孔内干净无污染。
2. 预处理：根据封堵材料的要求，进行必要的预处理。
例如，如果使用螺纹锁固剂，可以对螺栓孔进行打磨和脱脂处理，以提高锁固剂的附着力和密封性。
3. 封堵：根据选择的封堵材料，将其均匀地涂抹在螺栓孔或螺栓上。
对于螺纹锁固剂，可以直接涂抹在螺纹上；对于垫片和密封胶，可以将其放置在螺栓孔中，然后将螺栓插入。
4. 固化：根据封堵材料的要求，等待一定的固化时间。
在此期间，应避免施加过大的载荷或震动，以免影响封堵效果。
5. 检验：封堵完成后，应进行必要的检验。
可以通过检查螺栓的紧固程度、表面的平整度和孔内的密封情况等来判断封堵效果。
四、注意事项1. 在封堵过程中，应根据设备的要求选择合适的封堵材料和方法，确保封堵效果和设备的安全运行。
2. 在使用螺纹锁固剂时，应注意其粘度和固化时间，避免对设备的正常拆卸和维修造成困扰。
3. 在封堵材料固化之前，应避免施加过大的载荷或震动，以免影响封堵效果。
4. 封堵完成后，应定期检查封堵材料和设备的状态，及时修复和更换，保证设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、编制说明 (2)
二、编制依据 (2)
三、工程概况 (2)
四、地上外墙及内墙对拉螺杆孔处理 (2)
五、地下室外墙及人防区对拉螺杆孔的处 (4)
六、施工要点及质量要求 (5)
七、施工质量保证措施 (6)
八、施工安全措施 (6)
一、编制说明
本方案的编制是针对对拉螺杆孔洞的封堵。
模板拆除后，内外剪力墙体上留下了部分对拉螺杆孔洞，特别是外墙螺杆孔封堵涉及到外墙的渗漏风险，故我项目部对螺杆孔的封堵编制专项施工方案。
本着预防为主，加强事前控制和事后检查，把质量隐患消灭在萌芽状态，确保工程无渗漏。
从施工方面分析原因，提出来针对性的措施，结合以往的经验，本项目部拟对对拉螺杆孔洞采取以下方案进行处理。
二、编制依据
1、中核·长安印A地块施工图纸
2、中核·长安印A地块施工组织设计
3、《建筑工程施工质量验收统一标准》GB50300-2001
三、工程概况
工程规模：总建筑面积为101683.74㎡。
其中1#、2#、6#、7#楼建筑面积为87039.74㎡，地上建筑面积65948.74㎡，地下建筑面积21091㎡；9#、10#楼建筑面积为14644㎡，地上建筑面积3729.80㎡，地下建筑面积10914.20㎡。
建筑层数：1#、2#楼地下2层，地上30层；6#、7#楼地下2层，地上4层；9#、10#楼地下2层，地上2层。
基础类型：1#、2#楼是筏板基础；6#、7#、9#、10#楼是CFG+独立基础；
结构形式：1#、2#楼框架-剪力墙结构，结构总高度99.25m；6#、
7#楼框架结构，结构总高度20.85m。
9#、10#楼框架结构，结构总高度7.5m。
结构安全等级为二级，建筑物防火分类等级为一类，耐火等级为一级。
场地类别为二类。
抗震设防烈度为八度。
1#、2#、6#楼抗震等级为1级，7#、9#、10#楼抗震等级为2级。
±0.000相当于绝对标高391.250m。
本工程外墙采用止水螺杆，其他普通内墙、柱、梁采用附带PVC 套管的对拉螺杆。
本方案主要解决如何处理大模板对拉螺杆孔洞封堵施工的问题。
四、普通M14对拉螺杆孔处理
1、工艺流程
去除外侧PVC套管——浇水润湿——防水砂浆两侧封堵——抹平
2、立模施工过程中采用的螺杆附带PVC套管，便于穿墙螺杆的
再次利用，另外防止拆模时破坏墙体结构。
图一PVC管套图二移除对拉螺杆
3、抹灰施工前先用电锯将外侧螺杆洞的PVC套管锯掉，用水冲洗湿润后用防水砂浆（略干）喂入孔内灌满（严禁空孔）、外侧补成圆饼状并凸出墙面2mm。
图三防水砂浆抹平
4、封堵的水泥砂浆必须压到墙体中部并压实。
5、封堵的砂浆必须养护，且拌制的砂浆必须及时养护。
五、大模板对拉螺杆孔的处理
1.地下室外墙及人防区立模时所采用的螺杆是带有
50×50×2mm止水片的φ12的高强止水螺杆。
图五止水螺杆图六对螺杆露出的部分进行切割
2.外墙抹灰施工前先将螺杆洞位置凿成20mm深，直径为40mm
的喇叭形，用氧焊机将螺杆露出部分切割掉，用水冲洗湿润
后用1:2纤维防水砂浆（略干）喂入孔内灌满（严禁空孔）、
外侧补成圆饼状并凸出墙面2mm，最后采用防水涂料刷1mm
厚。
处理部位应及时洒水养护，并检查是否有细微裂缝或空
鼓。
3.电焊机切割外墙螺杆，必须注意用火安全，办理动火证并随
身携带灭火器。
4.采用水泥砂浆封堵，水泥砂浆可凸出混凝土2mm,并压住周边
砼10mm。
5.工艺流程：
剔除橡胶塞——割除螺杆——浇水润湿——内外侧封堵——防水层——保护层——内饰面
6.在施工防水层时，应逐个将螺杆位置处得凹槽用防水砂浆压
实抹平。
图七孔洞抹平
7.砼养护结束后，切割螺杆洞时，必须从此螺杆最深处进行割
除多余的螺杆。
六、施工要点及质量要求
1.孔边松散混凝土必须凿除。
2.在封堵螺杆洞前应该注意螺杆洞的清理，不能留有木屑等杂
物，及油渍，并凿成毛面。
3.冲洗时须用钢丝刷清理。
4.冲洗完后，应等没有明水时再封堵，但封堵前应保持湿润。
5.砂浆封堵必须饱满密实，与先浇捣的混凝土连接应牢固。
6.砂浆应及时进行养护，并检查是否有细微裂缝或空鼓。
七、施工质量保证措施
1.对班组进行施工技术交底。
2.发现有细微裂缝或空鼓应该及时整改，没完成不能进行下道
工序。
3.施工中作好各种施工记录及过程报验工作，确保过程受控。
八、施工安全措施
1.在凿喇叭口和用电焊割除螺杆时，施工面下方应做好周边防
护，防止凿除的混凝土，或割除的螺杆砸到下方施工人。
2.在使用电焊过程中应当注意防火。
3.对施工临边进行防护、施工机械进行检查维修保养，确保安
全运行。
4.施工过程中安全员进行跟踪检查，发现隐患及时处理。
5.作业人员要严格遵守劳动纪律，覆行自己的岗位职责，工作
中不擅自脱岗、不打闹、不睡觉、上班前不喝酒。
6.作业人员进入施工现场必须穿戴劳动保护用品，严格执行职
工安全规则。
7.施工过程中，保持作业区域环境卫生，不得将废弃材料乱扔、
乱放。
