徒手绘草图的技巧
画小圆，先画中心线， 再在取中心线上四点，徒手 画圆
如果画较大的圆，则可取给定半径，用目测的方式在中 心线上定出四点（如果用方格纸可数格），再增加两条过圆 心的45斜线，再以半径长定四点，以此八点近似画圆。先 画细线圆，然后加粗。画大圆而作的限形构架细线，一般不 必擦去，可一直保留，但注意不要太粗 。
徒手绘草图的技巧

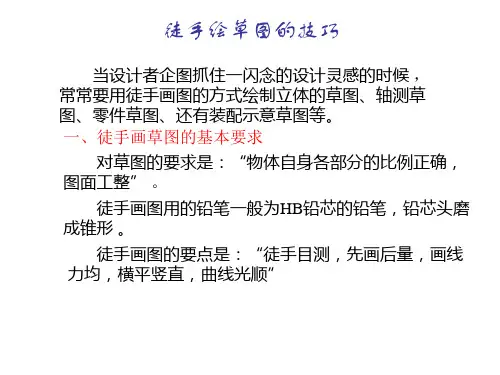

当设计者企图抓住一闪念的设计灵感的时候 ， 常常要用徒手画图的方式绘制立体的草图、轴测草 图、零件草图、还有装配示意草图等。 一、徒手画草图的基本要求
对草图的要求是：“物体自身各部分的比例正确， 图面工整” 。
徒手画图用的铅笔一般为HB铅芯的铅笔，铅芯头磨 成锥形 。
徒手画图的要点是：“徒手目测，先画后量，画线 力均，横平竖直，曲线光顺”
二、徒手绘图的技巧 1、直线的画法
徒手画直线时，握笔的手指离笔尖约3040mm，比平常 写字时握笔要稍远。手腕、小手指轻压纸面，铅笔与笔的运 行方向保持大致直角的关系。注意手握笔时，要自然放松， 不可攥得太死。
二、徒手绘图的技巧 1、直线的
3 于小
5
1
二、徒手绘图的技巧 2、圆的画法
徒手绘草图的技巧
二、徒手绘图的技巧 2、圆的画法 画小圆，先画中心线， 再在取中心线上四点，徒手 画圆
如果画较大的圆，则可取给定半径，用目测的方式在中 心线上定出四点（如果用方格纸可数格），再增加两条过圆 心的45斜线，再以半径长定四点，以此八点近似画圆。先 画细线圆，然后加粗。画大圆而作的限形构架细线，一般不 必擦去，可一直保留，但注意不要太粗 。
徒手绘草图的技巧
当设计者企图抓住一闪念的设计灵感的时候 ， 常常要用徒手画图的方式绘制立体的草图、轴测草 图、零件草图、还有装配示意草图等。 一、徒手画草图的基本要求 对草图的要求是：“物体自身各部分的比例正确， 图面工整” 。 徒手画图用的铅笔一般为HB铅芯的铅笔，铅芯头磨 成锥形 。
徒手画图的要点是：“徒手目测，先画后量，画线 力均，横平竖直，曲线光顺”
二、徒手绘图的技巧 1、直线的画法
徒手画直线时，握笔的手指离笔尖约3040mm，比平常 写字时握笔要稍远。手腕、小手指轻压纸面，铅笔与笔的运 行方向保持大致直角的关系。注意手握笔时，要自然放松， 不可攥得太死。
二、徒手绘图的技巧 1、直线的画法
1 1 5
等分线段、特殊角度
手绘草图效果 Photoshop制作手绘效果的技巧
手绘草图效果：Photoshop制作手绘效果的技巧Photoshop是一款功能强大的图像处理软件，不仅可以编辑图片，还可以制作各种特效和效果。
其中，手绘效果是非常受欢迎的一种效果。
在这篇文章中，我将分享一些制作手绘效果的技巧，帮助你在Photoshop中轻松制作出精美的手绘草图效果。
1. 准备工作在开始制作手绘效果之前，首先需要准备一张待处理的图片。
选择一张清晰度较高的照片，这将有助于我们更好地捕捉细节和纹理。
建议使用高对比度的照片，因为手绘效果通常会突出边缘和细节。
2. 调整图像在开始制作手绘效果之前，我们可以对图像进行一些基本的调整，以提高后续处理的效果。
可以使用Photoshop的“色彩平衡”、“曲线”等工具来调整图像的明暗度、色调和对比度，使图像更加鲜明明亮。
3. 创建草图线稿将图像转化为草图线稿是制作手绘效果的关键步骤。
可以通过以下两种方法来实现。
方法一：使用“阈值”调整首先，在“图像”菜单中选择“调整”>“阈值”，调整阈值滑块直到图像变为黑白线条。
然后，调整滑块，使图像线条细腻而清晰。
最后，将图片保存为草图线稿。
方法二：使用滤镜效果首先，选择“滤镜”>“艺术效果”>“铅笔画”，调整参数直到达到理想的效果。
可以根据个人喜好调整参数，如线条粗细、纹理等。
然后，将图片保存为草图线稿。
4. 添加纹理效果手绘效果通常会带有一些纹理感，这可以通过以下步骤来实现。
首先，导入合适的纹理图片，可以是纸张纹理、水彩纹理等。
然后，将纹理图片拖入草图线稿的图层。
接下来，调整纹理图层的不透明度和混合模式，以融合纹理和草图线稿。
5. 细节处理在添加纹理效果后，可以通过一些细节处理来增强整体效果。
例如，通过Photoshop的“画笔工具”，选择合适的画笔样式和颜色，对图像进行一些手动绘制，突出重点部分或添加一些细节。
6. 调整画面意境最后一步是调整整个画面的意境和风格。
可以使用Photoshop的“色调/饱和度”、“曲线”等工具来调整画面的色调和对比度，以达到理想的效果。
CAD草图技巧 手绘风格与曲线处理的实现
CAD草图技巧：手绘风格与曲线处理的实现在现代设计工作中使用CAD软件，是提高工作效率、减少错误的重要手段。
然而，传统的CAD软件通常以几何图形为基础，难以实现手绘风格的效果。
本文将介绍一些实用的CAD草图技巧，以及如何实现曲线的良好处理，使设计呈现出手绘风格。
手绘风格是一种富有个性和艺术感的设计风格，能够给人带来舒适和亲切的感觉。
为了实现手绘风格，首先需要选择合适的草图线型和线条粗细。
在CAD软件中，可以通过设置线型和线条粗细来实现。
常见的手绘线型有蚯蚓线、水墨线、铅笔线等，可以依据设计需求选择。
线条的粗细也是塑造手绘风格的重要因素，可以根据实际情况进行调整。
与线型和线条粗细相伴的是颜色的运用。
手绘风格多采用暖色调，如棕色、土黄色等，来营造温馨的氛围。
在CAD软件中，可以通过修改线段或曲线的颜色来实现。
另外，添加一些细节，如纹理图案或渐变效果，也能增加手绘风格的层次感和质感。
除了线型和颜色，曲线的处理也是实现手绘风格的关键。
在传统CAD软件中，曲线常以平滑的样式呈现，不符合手绘的风格。
在AE软件中，可以通过一些技巧实现曲线的手绘效果。
首先，可以使用曲线工具或画笔工具描绘曲线。
在描绘时，不需要过于精确和平滑，保持手的战抖，增加曲线的生动感。
可以练习手的稳定性，尝试绘制不规则的曲线，使其更接近手绘的效果。
其次，可以使用线框等工具进行编辑。
通过调整线段的角度和形状，增加曲线的变化性。
可以在线段的末端添加一些小尾巴或节肢，使曲线更具有手绘的味道。
此外，可以尝试使用模糊工具对曲线进行柔化处理，增加手绘的灵动感。
最后，还可以通过添加涂抹或水彩效果来进一步强调手绘风格。
CAD软件中常有一些涂抹或着色工具，可以使用它们在曲线上添加一些模糊、颜色渗透等效果，增加手绘的艺术感。
不同工具的组合使用，可以创造出各种有趣的手绘效果。
综上所述，实现CAD软件中的手绘风格并非难事，需要合适的线型和颜色选择，以及曲线的处理技巧。
手绘草图效果制作指南
手绘草图效果制作指南PhotoShop是一款功能强大的图像处理软件，它提供了各种工具和特效，使得我们能够创建各种独特的图像效果。
其中，手绘草图效果是一种常见的艺术风格，它能够赋予照片或插图以手绘的感觉。
本文将为大家介绍一些制作手绘草图效果的技巧和步骤。
第一步，打开待处理的图像。
首先，我们需要在PhotoShop中打开待处理的图像。
选择“文件”菜单中的“打开”选项，然后在文件浏览器中选中需要处理的图像文件并点击“确定”按钮。
第二步，调整图像的亮度和对比度。
手绘草图通常具有较高的对比度和明暗效果。
在PhotoShop中，我们可以通过调整亮度和对比度来实现这一效果。
选择“图像”菜单中的“调整”选项，然后选择“亮度/对比度”。
在调整面板中，逐渐增加亮度和对比度的值，直到达到所需的效果为止。
注意，不要过度调整，以免图像失真。
第三步，添加手绘草图纹理。
手绘草图通常具有粗糙的纹理效果。
为了实现这一效果，我们可以通过添加纹理图像来模拟手绘的效果。
在PhotoShop中，选择“图像”菜单中的“调整”选项，然后选择“图像颜色”和“选择色阶”。
在弹出的调整面板中，点击“载入”按钮选择一张合适的纹理图像，然后调整色阶的值，使得图像的纹理更加清晰。
第四步，应用“新图层”和“图层样式”。
为了使得图像更有立体感和艺术效果，我们可以通过添加图层样式来实现。
首先，在图层面板中选择“新建图层”按钮，创建一个新的图层。
然后，在新图层上右键点击，选择“图层样式”并选择“描边”。
在弹出的样式面板中，选择适当的描边颜色和大小。
另外，我们还可以选择“阴影”、“光晕”等效果来进一步增加图像的艺术感。
第五步，使用“画笔工具”添加手绘效果。
为了模拟手绘的效果，我们可以使用PhotoShop的“画笔工具”来添加手绘线条或笔触。
选择画笔工具，调整画笔的大小和硬度，然后在图像上进行绘制。
注意，我们可以使用不同的画笔和笔触来模拟不同的手绘风格，如铅笔、水彩等。
绘画技法知识：绘画草图的技巧与使用方法
绘画技法知识：绘画草图的技巧与使用方法绘画草图是绘画的基本环节，可以帮助艺术家完善创意、构图以及色彩等方面的表现。
在绘画草图的过程中，需要注意绘画技法、使用工具和表达方式等方面的问题，以保证最终作品能够达到良好的效果。
绘画草图的技法1.手写草图在创作初期，可以使用笔和纸手写草图。
这种方法具有直观、快速的优点，尤其是在构思初期，可以迅速展现出创意。
当然，在手写草图的过程中，需要注意手绘的线条是否整洁，以及形状是否真实。
2.使用电子草图软件此外，对于那些熟练使用电脑的艺术家而言，可以使用电子草图软件，如Photoshop等。
这些软件有着强大的绘制、创意和编辑工具，能够帮助用户更好地创作和美化绘画作品。
通过这种方法，艺术家可以快速模拟和修改草图效果，节省大量时间。
3.过程草图另外，在绘画过程中，可以使用过程草图。
这种草图的作用在于记录绘画作品从开始到完成的全过程，帮助艺术家更好地理解自己的创作过程。
通过这种方式，可以更好地改正自己在画的过程中的错误和缺陷。
使用草图工具1.使用草图本草图本是一个绘画草图必不可少的工具，艺术家可以用它记录创意灵感和画板设置。
同时，草图本可以作为一个实物记录下绘画的过程和成果。
草图本细致的绘画纹路和起伏使得草图和画作更加真实感人。
2.使用草图笔在绘画草图的过程中，笔是一个必不可少的工具。
有些艺术家喜欢使用铅笔来绘制草图，而有些则喜欢用彩色铅笔或钢笔来丰富画面的层次感与色彩感。
当然，不同的笔具有不同的功能和特点，艺术家们可以根据自己的需求选择合适的笔。
3.使用线稿软件线稿软件是一种专门用于绘画草图的工具。
与Photoshop等电子草图软件不同，它更注重于纯粹的线描效果，并且提供像纸张一样的绘画体验。
这种工具的使用可以使画线更加稳定、自然，同时也方便绘画的润饰。
表达草图的方式1.线条表达线条可以利用粗细、宽度、流畅性等方面来表达画面的基本结构和形态。
艺术家可以通过笔的重量、速度、精度和角度等因素来创造出一个完美的线条。
绘制零件草图的一般步骤
绘制零件草图的一般步骤一、徒手画草图的方法徒手图也称草图，是不借助绘图工具用目测形状及大小徒手绘制的图样。
在机器测绘、讨论设计方案、技术交流、现场参观时，受现场或时间限制，通常只绘制草图。
画草图的铅笔比用仪器画图的铅笔软一号，削成圆锥形，画粗实线要秃些，画细实线可尖些。
要画好草图，必须掌握徒手绘制各种线条的基本手法。
下图分为圆、圆角、椭圆及圆弧连接的草图画法。
图1二、绘制零件草图的一般步骤1、了解和分析测绘对象首先应了解零件的名称、材料以及它在机器（或部件）中的位置、作用和与相邻零件的关系，然后对零件的内外结构进行分析。
以阀盖为例，见下图阀盖（球阀的阀盖）属于盘盖类零件，主要在车床上加工。
左端有外螺纹M36×2连接管道；右端有75×74的方形凸缘，它与阀体的凸缘相结合，钻有4×Φ14的圆柱孔，以便与阀体连接时，安装四个螺柱。
此外，阀盖上的铸造圆角、倒角等，是为了满足铸造、加工的工艺要求而设置的。
图2 阀盖2、确定表达方案先根据显示形状特征的原则，按零件的加工位置或工作位置确定主视图；再按零件的内外结构特点选用必要的其它视图或剖视图、断面图等表达方法。
经过比较，最后选择最佳表达方案。
阀盖结构不太复杂，故视图选择并不困难。
3、画零件草图步骤一：在图纸上定出各视图的位置，画出主、左视图的对称中心线和作图基准线。
布置视图时，要考虑到各视图间留有标注尺寸的位置。
图3步骤二：以目测比例详细地画出零件的结构形状。
图4步骤三：选定尺寸基准，按正确、完整、清晰以及尽可能合理地标注尺寸的要求，画出全部尺寸界线、尺寸线和箭头。
经仔细校核后，按规定线型将图线加深。
图5步骤四：逐个量注尺寸，标注技术要求和标题栏。
图6三、零件测绘时的注意事项①图形应该徒手目测绘制，并符合对零件草图的要求；②零件上的制造缺陷（如砂眼、气孔等）以及由于长期使用造成的磨损、碰伤等，均不应画出；③零件上的细小结构（如铸造圆角、倒角、退刀槽、砂轮越程槽、凸台和凹坑等）必须画出；④有配合关系的尺寸，一般只需测出它的基本尺寸。
