液压与气动技术第三章 液压缸练习题
液压与气动技术(第2版)模块三练习题+答案
模块三：液压传动技术基础课后练习答案学习单元一液压传动概述【思考与练习】思考1：液压传动和气动传动相比较优缺点是什么？参考答案：液压传动介质粘度大，压力损失大，不适合远距离传输，压缩空气粘度低，适合较远距离传输；液压油几乎不可压缩，传动更平稳，压缩空气可压缩，所以传动受负载变化影响更严重。
液压油具有自润滑功能，气压传动需要考虑润滑手段。
思考2：在液压系统的布管中为了防止能量损失过大需注意什么问题？参考答案：1流速在允许范围内，保证油液在管道中的流动为层流：2.尽量减少弯头数量；3.弯头尽量采用圆弧弯等。
思考3：国家新标准规定的液压油液牌号是在什么温度下的哪种粘度的平均值？参考答案：40°C时的液体运动粘度的平均值。
思考4：为什么在液压传动中对管道内油液的最大流速要加以限制？参考答案：液体在管道中的压力损失，与液体流速的平方成正比，流速过大，液体流态为紊流，压力损失急剧上升；所以要限制液体流速。
练习1：如图3-26所示为测压力损失的回路图，2根长短相同、直径不同的被测管道，分别安装在液压泵的出口，被测管道进口安装压力表P1,被测管道出口安装压力表P2,被测管道出口串联可调开口大小的手动图3-26测压力扳失回路图阀。
问：（1）直径粗的管道检测时与直径细的管道检测时，P1和P2两个压力表的指示值有何不同？为什么？（2）如果是两根直径相同、长度不同的被测管道，结果又如何？为什么？（3）手动阀如果完全关闭，P1和P2两个压力表的指示值会怎样变化？为什么？（4）对于同一根被测管道，手动阀全开和半开时，P1和P2两个压力表的指示值会怎样变化？为什么？（5）刚开机时，油箱温度为室温；设备启动一段时间后，达到平衡温度，假设为50℃,对于同一根被测管道，P1和P2两个压力表的指示值会怎样变化？为什么？（6）如果被测管道直径很小，P1和P2两个压力表的指示值的最大差值可能是多少？参考答案：下列答案是在液压泵的流量与被测管道直径相匹配的情况下得出的：（1）直径粗的管道检测时与直径细的管道比较，PI与P2的差值更小。

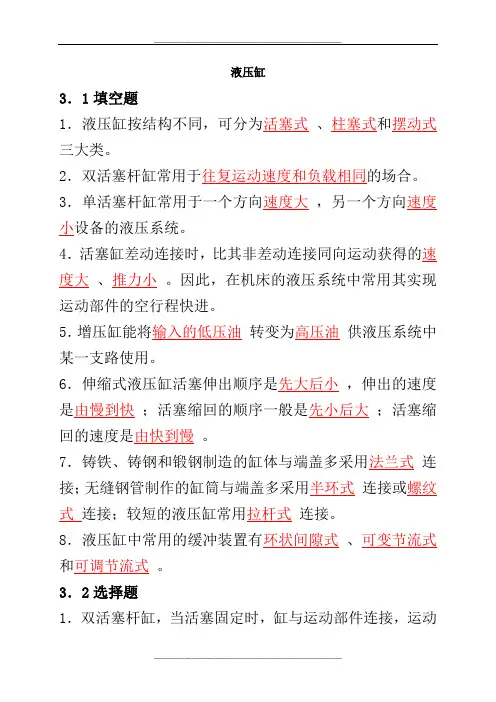

液压缸习题
液压缸3．1填空题1．液压缸按结构不同，可分为活塞式、柱塞式和摆动式三大类。
2．双活塞杆缸常用于往复运动速度和负载相同的场合。
3．单活塞杆缸常用于一个方向速度大，另一个方向速度小设备的液压系统。
4．活塞缸差动连接时，比其非差动连接同向运动获得的速度大、推力小。
因此，在机床的液压系统中常用其实现运动部件的空行程快进。
5．增压缸能将输入的低压油转变为高压油供液压系统中某一支路使用。
6．伸缩式液压缸活塞伸出顺序是先大后小，伸出的速度是由慢到快；活塞缩回的顺序一般是先小后大；活塞缩回的速度是由快到慢。
7．铸铁、铸钢和锻钢制造的缸体与端盖多采用法兰式连接；无缝钢管制作的缸筒与端盖多采用半环式连接或螺纹式连接；较短的液压缸常用拉杆式连接。
8．液压缸中常用的缓冲装置有环状间隙式、可变节流式和可调节流式。
3．2选择题1．双活塞杆缸，当活塞固定时，缸与运动部件连接，运动件的运动范围略大于液压缸有效行程的B 。
A.1倍B.2倍C.3倍2．单活塞杆缸作为差动连接时，若使其往复运动速度相等，其活塞面积应为活塞杆面积的 B 倍。
A.1倍B.2倍C.2倍3．双叶片式摆动缸的摆动角一般不超过 B 。
A.100°B. 150°C. 280°4．在高压大流量的液压系统中，活塞与活塞杆的连接须采用 C 。
A.锥销连接B.螺纹连接C.半环式连接5．液压缸差动连接工作时，缸的（），缸的（）。
DA.运动速度增加推力增加B. 运动速度减少推力增加C.运动速度减少推力减少D. 运动速度增加推力减少6．在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用下述液压缸中的（C）。
A.单活塞杆缸B.双活塞杆缸C.柱塞缸D.增压缸3．3计算题1．一双活塞杆缸，内径为0.07m，活塞杆直径0.03m，进入液压缸的流量为16L/min，求活塞运动的速度多大？答案：v= 0.085m/s2．单活塞杆缸，活塞直径D=8㎝，活塞杆直径d=5㎝，输入液压缸的流量q=3.5L/min。
液压与气动技术（第三版）部分习题参考答案
液压与气动技术(第三版)部分习题参考答案第2章 液压传动基础2-7 解： st t t E t 51121==︒ 2.351.45123040>==︒E EE ︒-︒=46.7ν）（）（s mm s mm 2232389.33887.0276.3451.4451.46.7≈=-=-⨯=)(10390010389.33236s P mkg v a ⋅⨯=⨯⨯==--ρμ2-8 解：机械（杠杆）增力75025⋅=⋅'F F )(6)(600025750KN N FF ==='液压增力2244d F D Gππ'=)(04.41613342222KN F d D G =⨯='⋅=2-9 解：取等压面M-M21gh p gh p a s a ρρ+=+)m kg 800( 10175603321=⨯⨯==h h sρρ2-10 解：（1）取等压面M-M由于不计油液重量，不计大气压力（管内相对压力为1个标准大气压）则U 形管左边 ， 右边A M p p =左gh p g M ρ=右即 ghp A ρ=)(760)(76.08.9106.1310101325.036mm m g p h g A g ==⨯⨯⨯==ρ（2）管内压力为1个工程大气压（）a MP 0981.0)(1110)(1.118.9900100981.06cm m g p h y a y ==⨯⨯==ρ2-11 解：（a ）)(3.6)(103.61.0410546242MPa P d Fp a =⨯=⨯⨯==ππ (b))(3.642MPa d Fp ==π2-12 解： v d Av q V 24π==)(85.025*********1062526242s m A q v v =⨯⨯=⨯⨯⨯==-ππwp v g h p v g h p ∆+++=++22222211112121ραρραρ式中， ， ，=H ，代入上式，整理可得a p p =101=h 01=v 2h 2222222v d l v gH p p a ρλραρ⋅++=-=2300， 层流，el e R vdR <=⨯⨯⨯==--5.10621020102585.063ν2=α 0705.075==eR λ=4545(Pa) 2p p a -285.090010254.00705.0285.029004.08.9900232⨯⨯⨯⨯+⨯⨯+⨯⨯=-第3章 液压动力元件3-6 已知：p =10MPa ，n =1450r/min ，V =200mL/r ，，95.0=V η9.0=η求：， 0=P ?=i P 解：（1）求液压泵的输出功率液压泵的实际流量)min(5.27595.01450102003LVn q q v v vt v =⨯⨯⨯===-ηη液压泵的输出功率)(92.45)(1092.451065.27510103460kW W pq P v =⨯=⨯⨯⨯==（2）求电机的驱动功率)(519.092.450kW P P i ===η3-7 已知：m =3mm ，z =15，b =25mm ， n=1450r/min ，min/25L q v =求：， ?=V ?=V η解：)(48.22102531566.666.6322rmL b zm V =⨯⨯⨯⨯==-)min(59.3214501048.223LVn q vt =⨯⨯==- （可见齿轮泵容积效率较低）7671.059.3225===vt v v q q η3-8 已知：转子外径d =83mm ，定子内径D =89mm ，叶片宽度b =30mm求：（1）当时，； （2）r mL V 16=?=e ?max =V 解：（1）beDV π2=)(954.0)(0954.010893014.321622mm cm bD V e ==⨯⨯⨯⨯==-π（2）)(32mm dD e =-=)(30.501086330223max rmL beD V =⨯⨯⨯⨯==-ππ3-9 已知：，d =15mm ，D =116mm ，z =7，，n =980r/min ，︒=18γ95.0==m V ηη p =32MPa求： ，， ， ?max =V ?=vt q ?=V q ?=i P解：zr D d V ⋅=tan 42max π)(60.46718tan 1161542r mL =⨯︒⨯⨯⨯=π)min(67.4598060.46LVn q vt =⨯== )min.(38.4395.067.45L q q v vt v =⨯=⋅=ηmv vi pq P P ηηη==)(6.25)(2563595.095.0)106/(1038.433246kW W ==⨯⨯⨯⨯=第4章 液压执行元件4-4 已知：p =3.5MPa ， D =0.09m ， d =0.04m ， v =0.0152m/s求：F =？，?=V q 解：)(86.17)(178585.3)(422kN N d D F ==⨯-=π)(40152.022d D vA q v -⨯==π=7.76×10-5m 3/s = 4.6L/min 4-6 已知：, min /30L q V =MPap 4= 求：（1）若v 2 =v 3 = 4m/min ，D =？，d =?(2) F =? 解： D =1.414d324v d q v ⋅=π34v q d v π=)(78)(108.760/614.3)106/(30424mm m d =⨯=⨯⨯⨯=-查表4-4，取d =80mm)(14.1132mm d D ==查表4-5，取D =110mm)(38)(37994411044221kN N p D F ==⨯⨯==ππ)(18)(178984)80110(4)(422222kN N p d D F ==⨯-=-=ππ)(20)(20096423KN N p d F ===π4-7 已知：单杆缸， D =125mm ，d =90mm ， ，，min /40L q v =a MP p 5.21=02=p 求：（1）无杆腔进油，v 1，F 1=?（2）有杆腔进油，v 2，F 2=?（3）差动连接，v 3，F 3=？解：（1）无杆腔进油)(66.30)(30665.212544212111kN N p D A p F ==⨯⨯===ππ(2)有杆腔进油 5.210)90125(4)(422122212⨯⨯-⨯=⋅-==ππp d D A p F =14768N=14.77(kN)min)/(77.6)/(1128.0)(42221m s m d D q A q v vv ==-==π (3)差动连接)(9.15)(15896259044212313KN N p d A p F ==⨯⨯===ππmin)/(29.6)/(105.01090106/4044624233m s m d q A q v v v ==⨯⨯⨯⨯===-ππ第5章 液压控制元件5-6 解：（a ）， (b)a MP p 2=a MP p 11=5-7 解：(a) 取决于调定压力值低的阀；（b ）取决于调定压力值高的阀。
《液压与气动技术》网络课程随堂练习题(新)
《液压与气动技术》随堂练习题绪论一、单项选择题1. 液压与气压传动是以流体的（ B ）的来传递动力的。
A．动能 B. 压力能 C. 势能 D. 热能2. 液压与气压传动中的工作压力取决于（ C ）。
A. 流量B. 体积C. 负载D. 其他二、判断题（在括弧内，正确打“○”，错误打“×”）1. 液压与气压传动中执行元件的运动速度只取决于输入流量的大小，与压力无关。
（○）2. 液压与气压传动中的功率P等于压力p与排量V的乘积。
（×）第一章液压传动基础知识一、单项选择题1. 液压与气压传动的工作原理是基于（ D ）。
A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理2. 流体的粘度随温度变化，对于液体，温度升高，粘度（ A ）。
A. 下降B. 增大C. 不变D. 其他3. 流体的粘度随温度变化，对于气体，温度升高，粘度（ B ）。
A. 下降B. 增大C. 不变D. 其他4. 流量连续性方程是（ C ）在流体力学中的表达形式。
A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理5. 伯努利方程是（ A ）在流体力学中的表达形式。
A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理6. 液体流经薄壁小孔的流量与孔口面积的（ A ）和小孔前后压力差的（ B ）成正比。
A. 一次方B. 1/2次方C. 二次方D. 三次方7. 牌号L-HL-46的国产液压油，数字46表示在（ C ）下该牌号液压油的运动粘度为46 Cst。
A. 20℃B. 50℃C. 40℃D. 0℃8. 液压阀，阀的额定流量为q n，额定工作压力为p n，流经阀的额定流量时的压力损失为∆p。
当流经阀的流量为q n/3，其压力损失为( D )。
A. ∆p/3B. ∆p/2C. ∆pD. ∆p/9二、判断题（在括弧内，正确打“○”，错误打“×”）1. 理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。
液压与气动技术考试试题
液压与气动技术考试试题一、填空题（每空 2 分，共 30 分）1、液压传动系统由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。
2、液压油的黏度随温度的升高而降低，随压力的升高而增大。
3、液压泵按结构形式可分为齿轮泵、叶片泵和柱塞泵。
4、单作用叶片泵的定子内表面是一个圆形，双作用叶片泵的定子内表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线所组成的腰形。
5、液压缸按结构特点可分为活塞式、柱塞式和摆动式三大类。
6、液压控制阀按其用途可分为方向控制阀、压力控制阀和流量控制阀三大类。
7、常用的方向控制阀有单向阀和换向阀。
8、溢流阀在液压系统中起溢流稳压作用和安全保护作用。
二、选择题（每题 3 分，共 30 分）1、流量连续性方程是（）在流体力学中的表达形式。
A 能量守恒定律B 动量定理C 质量守恒定律D 其他2、液压系统的工作压力取决于（）。
A 流量B 负载C 流速D 油泵输出压力答案：B3、双作用叶片泵具有（）的结构特点。
A 作用在转子和定子上的液压径向力平衡B 所有叶片的顶部和底部所受液压力平衡C 不考虑叶片厚度，瞬时流量是均匀的D 改变定子和转子之间的偏心可改变排量答案：A4、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）。
A O 型B M 型C Y 型D H 型答案：D5、有两个调整压力分别为 5MPa 和 10MPa 的溢流阀串联在液压泵的出口，泵的出口压力为（）。
A 5MPaB 10MPaC 15MPaD 20MPa6、调速阀是由（）组合而成。
A 定差减压阀与节流阀串联B 定差减压阀与节流阀并联C 定压减压阀与节流阀串联D 定压减压阀与节流阀并联答案：A7、下列气动元件属于控制元件的是（）。
A 空气压缩机B 冷却器C 分水滤气器D 气动换向阀答案：D8、在气压传动中，把压缩空气的压力能转变为机械能的能量转换装置称为（）。
液压气动习题3
液压执行元件一、填空题1．液压缸按结构特点不同，可分为、和三大类。
2．双杆活塞缸常用于的场合。
3．缸固定式双杆液压缸一般用于，活塞杆固定式双杆液压缸常用于。
4．单杆活塞缸常用于一个方向，另一个方向设备的液压系统。
例如，各种机床、、、的液压系统。
5．单杆活塞缸差动连接时比其非差动连接同向运动获得的、。
因此，在机床的液压系统中常用其实现运动部件的空行程快进。
6．柱塞式液压缸只能实现单向运动，其反向行程需借或完成。
在龙门刨床、导轨磨床、大型压力机等行程长的设备中为了得到双向运动，可采用。
7．摆动液压缸常用于、、、及工程机械回转机构的液压系统。
8．增压缸能将转变为供液压系统中某一支油路使用。
9．伸缩式液压缸其活塞伸出的顺序是，伸出的速度是；活塞缩回的顺序一般是，缩回的速度是。
这种液压缸适用于。
10．齿条活塞缸常用于的驱动；多位液压缸多用于位置精度要求不很高的、的送料装置；数字液压缸多用于工业机器人等具有的设备中。
11．动力较小设备的液压缸尺寸，多按确定。
一般是先按选定活塞杆直径d，再按计算液压缸的内径D。
12．动力大的设备，其液压缸尺寸的确定，通常是先按和确定工作压力p，再根据选定的比值λ和按公式计算出缸内径D，最后计算出活塞杆直径d。
13．铸铁、铸钢和锻钢制造的缸体与端盖多采用连接；无缝钢管制作的缸筒端部常采用连接或；较短的液压缸常采用连接。
14．液压缸中常用的缓冲装置有、和。
15．液压系统中混入空气后会使其工作不稳定，产生、及等现象，因此，液压系统中必须设置排气装置。
常用的排气装置有和。
二、选择题1．双活塞杆液压缸，当活塞杆固定，缸与运动部件连接时，运动件的运动范围略大于液压缸有效行程的倍。
A．1倍B．2倍C．3倍2．单活塞杆液压缸作为差动液压缸使用时，若使其往复运动速度相等，其活塞面积应为活塞杆面积的倍。
A．1倍B．2倍C．2倍3．双叶片式摆动液压缸，其摆动角一般不超过。
A．100°B．150°C. 280°4. 数字液压缸每级活塞的行程长度为前一级行程长度的。
液压与气动技术习题库及答案--经典
A 二个
B 三个
C 四个
D 五个
第 3 页 共 79 页
《液压与气动技术》习题库及答案（经典）
109、动力元件是将原动机输入的机械能转换成流体的 C
，为系统提供动力。
A 动能
B 位能
C 压力能
D 压力
110、执行元件是将流体的 C 转换成机械能。
A 动能
B 位能
C 压力能
D 压力
111、控制元件可以控制系统的 D 。
。
41、蓄能器的作用是 贮存和释放能量
。
第 1 页 共 79 页
《液压与气动技术》习题库及答案（经典）
42、过滤器的作用是 滤去油液中的杂质
。
43、密封件的作用是 防止泄漏
。
44、锁紧回路的功用是在执行元件不工作时，切断其 进油路
、 回 油路，准确
地使它停留在 指 定位置上。
45、浮动回路是把执行元件的进、回油路连通或同时接通油箱，借助于自重或负载的惯性力，
A 压力
B 流量
C 流动方向
D 前三者都是
112、下列元件不是辅助元件的是 D 。
A 油管
B 管接头
C 蓄能器
D 换向阀
113、下列元件不是控制元件的是 A 。
A 油缸
B 溢流阀
C 节流阀
D 换向阀
114、下列元件不是执行元件的是 D 。
A 油缸
B 气缸
C 液压马达
D 换向阀
115、下列元件不是动力元件的是 C 。
B Pa.m
C Pa.ms
D Pas.m
123、运动粘度的法定计量单位为 C
A Pa.s
52、速度控制回路包括 快速 、 调速 、 速度换接 三种回路。
液压与气动技术作业习题
习 题习题2-1 有密闭于液压缸中的一段直径d =15cm ，长L = 40cm 的液压油，它的体积膨胀系数K t /1105.64-⨯=β，此密闭容积一端的活塞可以移动。
如活塞上的外负载力不变，油温从-20℃上升到+25℃，求活塞移动的距离？习题2-2 20℃时200mL 的蒸馏水从恩氏粘度计中流尽的时间为51s ，若200mL 的某液压油在50℃时从恩氏粘度计中流尽的时间为229.5s ，试求该液压油的0E 、ν及η的值?设油的密度为ρ=0.9g/mL 。
习题2-3 图示一液压缸，其缸筒内径D = 12cm ，活塞直径d = 11.96cm ，活塞长度L = 14cm ，若油液粘度065.0=ηPa·s ，活塞回程要求的稳定速度为v = 0.5 m/s ，试求不计油液压力时拉回活塞所需的力F 等于多少？习题2-4 图示一粘度计，若D = 100mm ，d = 98mm ，l =200mm ，外筒转速n = 8 r/s ，测得的扭矩T 为40N·cm ，试求油液的粘度?习题2-5 直径为d 、重量为F G 的活塞浸在液体中，并在力F 的作用下处于静止状态。
若液体的密度为ρ，活塞浸入的深度为h ，试确定液体在测压管内的上升高度x ?习题2-6 图示用一圆锥体堵塞直径d = 1cm 的底部通孔，求作用于此锥形体的总作用力?容器中的液体为水。
习题2-7 液压缸直径D = 150mm ，柱塞直径d = 100mm ，液压缸中充满油液。
如果柱塞上作用着F = 50000N 的力，不计油液的重量，求图示两种情况下液压缸中压力分别等于多少？习题2-8 有一液压泵，流量为25 L/min ，吸油管直径25mm ，泵轴比油箱液面高出400mm 。
如只考虑吸油管中的沿程压力损失，油液为30号液压油，油温为50℃，问泵的吸油腔处的真空度为多少（油的密度为900kg/m 3）？习题2-9 泵从一个大的油池中抽吸油液，流量为q = 150 L/min ，油的运动粘度34.0=νcm 2/s ，密度ρ=900kg/m 3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章液压缸三、习题
(一)填空题
1．排气装置应设在液压缸的位置。
2．在液压缸中，为了减少活塞在终端的冲击，应采取措施。
3．柱塞缸只能实现运动。
4．伸缩缸的活塞伸出顺序是。
5．实心双杆液压缸比空心双杆液压缸的占地面积。
6．间隙密封适用于、、的场合。
(二)判断题
1．在液压缸的活塞上开环形槽使泄漏增加。
( )
2．Y型密封圈适用于速度较高处的密封。
( )
3．当液压缸的活塞杆固定时，其左腔通压力油，则液压缸向左运动。
( )
4．单柱塞缸靠液压油能实现两个方向的运动。
( )
5．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。
( )
(三)选择题
1．液压缸的运动速度取决于。
A．压力和流量 B．流量 C．压力
2．差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的。
A．1倍 B．2倍 C．2倍
3．当工作行程较长时，采用缸较合适。
A．单活塞杆 B．双活塞杆 C．柱塞
4．外圆磨床空心双杆活塞缸的活塞杆在工作时。
A．受压力 B．受拉力 C。
不受力
(四)问答题
1．活塞式、柱塞式和摆动式液压缸各有什么特点?
2．差动连接应用在什么场合?
3．液压缸的哪些部位需要密封，常见的密封方法有哪些?
4．液压缸如何实现排气?
5．液压缸如何实现缓冲?
(五)计算题
1．已知单活塞杆液压缸的内径D=50mm，活塞杆直径d=35mm，泵供油流量为8L/min。
试求：
1)液压缸差动连接时的运动速度。
2)若缸在差动阶段所能克服的外负载为F L=1000N，无杆腔内油液的压力该有多大(不计管路压力损失)?
2．已知单活塞杆液压缸的内径D= 100mm，活塞杆直径d=50mm，工作压力p=2MPa，流量q=1OL/min，回油背压力p2=0.5MPa。
试求活塞往返运动时的推力和运动速度?
3．一双出杆活塞缸，其液压缸内径为0.1m，活塞杆直径为0.05m，进入液压缸的流量为25L/min。
求活塞运动的速度是多少?
4．某柱塞式液压缸，柱塞直径d=110mm，缸体内径为125mm，输入的流量q=25L/min。
求柱塞运动速度。
5．如图3-33所示，两个结构相同的液压缸串联，无杆腔有效面积A1=100cm2，有杆腔有效面积A2=80cm2，缸1输入压力p1=9×106Pa，输入流量q1=12L/min。
求：
(1)缸2的输入压力是缸1的一半(p2= 1/2p1)时，两缸各能承受的负载。
(2)缸1承受负载为0时，缸2能承受的负载。
图3—33题5图。
