倒立摆系统的建模及Matlab仿真
(完整)倒立摆MATLAB建模
Matlab程序设计上交作业要求：1）纸质文档：设计分析报告一份（包括系统建模、系统分析、系统设计思路、程序及其执行结果）.2)Matlab程序：按班级统一上交后备查。
题目一：考虑如图所示的倒立摆系统.图中，倒立摆安装在一个小车上。
这里仅考虑倒立摆在图面内运动的二维问题.图倒立摆系统假定倒立摆系统的参数如下。
摆杆的质量:m=0.1g摆杆的长度:2l=1m小车的质量：M=1kg重力加速度：g=10/s2摆杆惯量:I=0.003kgm2摆杆的质量在摆杆的中心.设计一个控制系统，使得当给定任意初始条件（由干扰引起）时，最大超调量％≤10%,调节时间ts ≤4s ，使摆返回至垂直位置，并使小车返回至参考位置(x=0）。
要求：1、建立倒立摆系统的数学模型2、分析系统的性能指标—-能控性、能观性、稳定性3、设计状态反馈阵，使闭环极点能够达到期望的极点，这里所说的期望的极点确定是把系统设计成具有两个主导极点，两个非主导极点,这样就可以用二阶系统的分析方法进行参数的确定4、用MATLAB 进行程序设计，得到设计后系统的脉冲响应、阶跃响应，绘出相应状态变量的时间响应图。
题目二：根据自身的课题情况，任意选择一个被控对象,按照上题所示步骤进行分析和设计，并给出仿真程序及其执行结果。
题目一：考虑如图所示的倒立摆系统.图中,倒立摆安装在一个小车上。
这里仅考虑倒立摆在图面内运动的二维问题.图倒立摆系统假定倒立摆系统的参数如下。
摆杆的质量：m=0.1g摆杆的长度:2l=1m小车的质量：M=1kg重力加速度：g=10/s2摆杆惯量：I=0。
003kgm2摆杆的质量在摆杆的中心。
设计一个控制系统，使得当给定任意初始条件（由干扰引起）时，最大超调量％≤10%，调节时间ts ≤4s ，使摆返回至垂直位置,并使小车返回至参考位置(x=0)。
要求:1、建立倒立摆系统的数学模型2、分析系统的性能指标—-能控性、能观性、稳定性3、设计状态反馈阵，使闭环极点能够达到期望的极点，这里所说的期望的极点确定是把系统设计成具有两个主导极点，两个非主导极点，这样就可以用二阶系统的分析方法进行参数的确定4、用MATLAB 进行程序设计，得到设计后系统的脉冲响应、阶跃响应，绘出相应状态变量的时间响应图.设计分析报告1 系统建模在忽略了空气阻力和各种摩擦之后，可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统。
基于MATLAB的单级旋转倒立摆建模与控制仿真
基于MATLAB的单级旋转倒立摆建模与控制仿真一、分析课题，选择数据源外文数据库多种多样，对于工程应用所研究的课题，通常选取比较常用的数据库为：IEEE Xplore（/Xplore/home.jsp）、Google学术搜索（/）以及SpringerLink（/）。
二、选取检索词单级旋转倒立摆的英文名称为：single rotational inverted pendulum，故以此为检索词进行检索。
三、构造检索式Single （and）rotational inverted pendulum四、实施检索，调整检索策略由于搜索步骤较多，此处只详细给出使用IEEE Xplore数据库的检索过程，另外两个数据库提供大概检索过程及结果截图。
由于搜索结果只有9条，数量较少，故调整检索词，过程如下：Google学术搜索：SpringerLink数据库：五、检索结果1、题目：Analysis of human gait using an Inverted Pendulum Model基于倒立摆模型的人体步态分析Zhe Tang ; Meng Joo Er ; Chien, C.-J. Fuzzy Systems, 2008. FUZZ-IEEE 2008. (IEEE World Congress on Computational Intelligence). IEEE International Conference onAbstract: IPM(Inverted Pendulum Model) has been widely used for modeling of human motion gaits. There is a common condition in most of these models, the reaction force between the floor and the humanoid must go through the CoG (Center of Gravity) of the a humanoid or human being. However, the recent bio-mechanical studies show that there are angular moments around the CoG of a human being during human motion. In other words, the reaction force does not necessarily pass through the CoG. In this paper, the motion of IPM is analyzed by taking into consideration two kinds of rotational moments, namely around the pivot and around the CoG. The human motion has been decomposed into the sagittal plane and front plane in the double support phase and single support phase. The motions of the IPM in these four different phases are derived by solving four differential equations with boundary conditions. Simulation results show that a stable human gait is synthesized by using our proposed IPM.摘要：IPM（倒立摆模型）已被广泛用于人体运动步态建模。

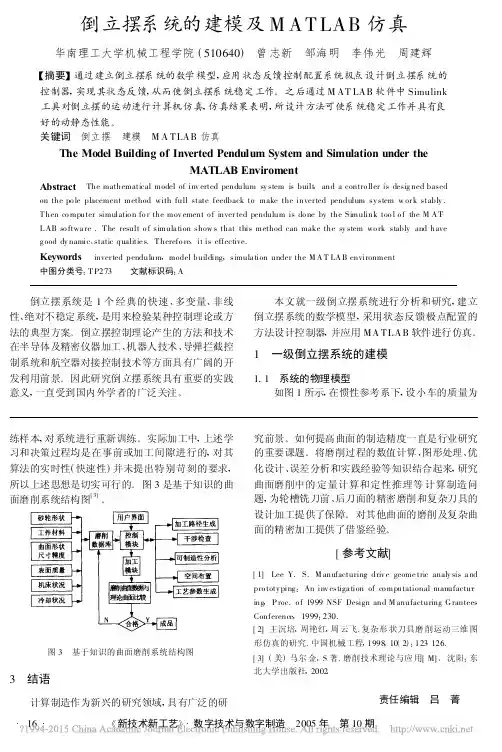

倒立摆系统的建模及MATLAB仿真_曾志新
然后根据牛顿第二运动定律 , 求得系统的运动 方程为 :
M
d2 x d t2
+m
d2 d t2
(x
ห้องสมุดไป่ตู้
+lsi nθ)
=
f
ml cosθddt22(x +l sinθ) = mg l sinθ
[ 参考文献]
图 3 基于知识的曲面磨削系统结构图
3 结语
计算制造作为新兴的研究领域 , 具有广泛的研
[ 1] Lee Y. S. M anufacturing-driv e geome tric analy sis a nd pro toty ping :An inv estiga tion of co mputational manufacturing , P roc. o f 1999 NSF Design and M anufacturing G rantees Conference , 1999 :230. [ 2] 王沉培 , 周艳红 , 周 云飞. 复杂形 状刀具磨 削运动三维 图 形仿真的研究. 中国机械工程 , 1998, 10(2) :123-126. [ 3] (美) 马尔 金. S 著. 磨削技术理论与应 用[ M]. 沈阳 :东 北大学出版社 , 2002.
u =- K x
(6)
这 样 控 制信 号
是由瞬时状态确定 ,
此 方法称 为极 点配
置状态反馈法 。图 2
为具有 u =- K x的 闭环控制系统 。
将式(6)代入式
图 2 状态反馈闭环控制系统
(5)得 :·x(t)=(A - BK)x(t), 该方程的解为 : x(t) =e(A - BK)t x(0)
直线二级倒立摆系统MATLAB模型的建立与仿真
直线二级倒立摆系统模型的建立与仿真1 引言倒立摆是一个高阶次、非线性、快速、多变量、强藕合、不稳定的系统。
在控制理论发展过程中，倒立摆常常被做为典型的被控对象来验证某一理论的正确性，以及在实际应用中的可行性，通过对倒立摆引入一个适当的控制方法使之成为一个稳定系统，来检验控制方法对不稳定性、非线性和快速性系统的处理能力。
该控制方法在军工、航天、机器人等领域和一般工业过程中都有广泛应用。
本文主要讨论二级倒立摆系统模型的建立和仿真。
2二级倒立摆系统数学模型直线二级倒立摆系统是由直线运动模块和两级倒立摆组件组成。
主要包括导轨、小车和各级摆杆、编码器等元件。
由驱动电机给小车施加一个控制力，迫使小车在导轨上左右移动。
而小车的位移和各级摆杆角度由编码器测得。
倒立摆的控制目标是使倒立摆的摆杆能在有限长的导轨上快速的达到竖直向上的稳定状态，以实现系统的动态平衡，并且小车位移和摆杆角度的振荡幅度较小，系统具有一定的抗干扰能力。
系统简化后的直线二级倒立摆系统物理结构图如图2.1所示。
图1.二级倒立摆系统模型系统模型建立所用的各参数如下：应用Lagrange 方程建立的数学模型为012221221211121221222212212222cos (,)cos()cos cos()1121111121111m +m +m (m l +m L )cos m l H (m l +m L )cos J m l m L m l L m l m l L J m l θθθθθθθθθθ⎡⎤⎢⎥=++-⎢⎥⎢⎥-+⎣⎦.1011...1221212122.11222cos (,,,)0(0(112222222f m l +m L sin m l H f f m l L sin f m l L sin f f θθθθθθθθθθθθθ⎡⎤-•⎢⎥⎢⎥=--•+⎢⎥⎢⎥-•+-⎢⎥⎣⎦111（）-)-) 312(,)h θθ= [0 11211()sin m l m L g θ+ 212sin m l g θ] T0h =[1 0 0]T()1121212121312022(,)(,,,),x x H H h h u θθθθθθθθθθθθ⎡⎤⎡⎤⎢⎥⎢⎥=++⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦3 倒立摆PID控制器系统PID控制是比例积分微分控制的简称。
二级倒立摆的建模与MATLAB仿真
二级倒立摆的建模与 ＭＡＴＬＡＢ 仿真 刘文斌，等
二级倒立摆的建模与ＭＡＴＬＡＢ仿真
刘文斌，干树川 （四川理工学院电子与信息工程系 四川自贡，６４３０００）
取为最小值。设控制输入函数形式为： Ｕ（ｔ）＝ －Ｋｘ（ｔ） （１１） 状态反馈矩阵： Ｋ ＝ Ｒ －１Ｂ Ｔ Ｐ （ １２） 其中，Ｐ 可由 Ｒｉｃｃａｔｉ 微分方程： （１３） 其中， 性能指标函数： （１４）
［Ｊ］．计算机测量与控制，２００６，１４（１２）：１６４１ － １６４２ ５ 张 春，江 明，陈其工等．平行单级双倒立摆系统的建模与滑
模变结构控制［Ｊ］．２００８．１
２３
图１ 二级倒立摆模型
（１）
（２）
（３） 经过线性化如下： （４）
（上接第 ７ 页） ０； ０； ０； ０］； ｐ＝ｅｉｇ（Ａ） ［ｎｕｍ，ｄｅｎ］＝ｓｓ２ｔｆ（Ａ，Ｂ，Ｃ，Ｄ，１）； ｐｒｉｎｔｓｙｓ（ｎｕｍ，ｄｅｎ） Ｑ＝［１０００ ０ ０ ０ ０ ０； ０ ０ ０ ０ ０ ０； ０ ０ １０ ０ ０ ０； ０ ０ ０ ０ ０ ０； ０ ０ ０ ０ １０ ０； ０ ０ ０ ０ ０ ０］； Ｔｃ＝ｃｔｒｂ（Ａ，Ｂ）； ｒａｎｋ（Ｔｃ） Ｔｏ＝ｏｂｓｖ（Ａ，Ｃ）； ｒａｎｋ（Ｔｏ） Ｒ＝１； Ｋ＝ｌｑｒ（Ａ，Ｂ，Ｑ，Ｒ）； Ａｃ＝［（Ａ－Ｂ＊Ｋ）］； Ｂｃ＝［Ｂ］； Ｃｃ＝［Ｃ］； Ｄｃ＝［Ｄ］； Ｔ＝０：０．００５：２０； Ｕ＝０．２＊ｏｎｅｓ（ｓｉｚｅ（Ｔ））； ［Ｙ，Ｘ］＝ｌｓｉｍ（Ａｃ，Ｂｃ，Ｃｃ，Ｄｃ，Ｕ，Ｔ）； ｐｌｏｔ（Ｔ，Ｙ（：，１），＇：＇，Ｔ，Ｙ（：，２），＇ －＇，Ｔ，Ｙ（：，３），＇
直线二级倒立摆建模与matlab仿真LQR
直线二级倒立摆建模与仿真1、直线二级倒立摆建模为进行性线控制器的设计,首先需要对被控制系统进行建模.二级倒立摆系统数学模型的建立基于以下假设：1)每一级摆杆都是刚体；2)在实验过程中同步带长保持不变；3)驱动力与放大器输入成正比，没有延迟直接拖加于小车；4)在实验过程中动摩擦、库仑摩擦等所有摩擦力足够小，可以忽略不计。
图1 二级摆物理模型二级倒立摆的参数定义如下：M 小车质量m1摆杆1的质量m2摆杆2的质量m3质量块的质量l1摆杆1到转动中心的距离l2摆杆2到转动中心的距离θ1摆杆1到转动与竖直方向的夹角θ2摆杆2到转动与竖直方向的夹角F 作用在系统上的外力利用拉格朗日方程推导运动学方程拉格朗日方程为：其中L 为拉格朗日算子，q 为系统的广义坐标，T 为系统的动能，V 为系统的势能其中错误!未找到引用源。
,错误!未找到引用源。
为系统在第i 个广义坐标上的外力，在二级倒立摆系统中，系统有三个广义坐标，分别为x,θ1,θ2,θ3。
首先计算系统的动能：其中错误!未找到引用源。
,错误!未找到引用源。
,错误!未找到引用源。
,错误!未找到引用源。
分别为小车的动能，摆杆1的动能，摆杆2的动能和质量块的动能。
小车的动能：错误!未找到引用源。
,其中错误!未找到引用源。
，错误!未找到引用源。
分别为摆杆1的平动动能和转动动能。
错误!未找到引用源。
，其中错误!未找到引用源。
，错误!未找到引用源。
分别为摆杆2的平动动能和转动动能。
对于系统，设以下变量： xpend1摆杆1质心横坐标 xpend2摆杆2质心横坐标 yangle1摆杆1质心纵坐标 yangle2摆杆2质心纵坐标 xmass 质量块质心横坐标 ymass 质量块质心纵坐标 又有：(,)(,)(,)L q q T q q V q q =-则有：系统总动能：系统总势能：则有：求解状态方程：可解得：使用MATLAB对得到的系统进行阶跃响应分析，执行命令：A=[0 0 0 1 0 0;0 0 0 0 1 0;0 0 0 0 1 01;0 0 0 0 0 0;0 86.69 -21.62 0 0 0;0 -40.31 39.45 0 0 0];B=[0;0;0;1;6.64;-0.808];C=[1 0 0 0 0 0;0 1 0 0 0 0;0 0 1 0 0 0];D=[0;0;0];sys=ss(A,B,C,D);t=0:0.001:5;step(sys,t)求取系统的单位阶跃响应曲线：图2 二级摆阶跃响应曲线由图示可知系统小车位置、摆杆1角度和摆杆2角度均发散，需要设计控制器以满足期望要求。
倒立摆系统建模及MATLAB仿真
倒立摆系统的建模及MATLAB仿真通过建立倒立摆系统的数学模型,应用状态反馈控制配置系统极点设计倒立摆系统的控制器,实现其状态反馈,从而使倒立摆系统稳定工作。
之后通过MA TLAB 软件中Simulink工具对倒立摆的运动进行计算机仿真,仿真结果表明,所设计方法可使系统稳定工作并具有良好的动静态性能。
倒立摆系统是1个经典的快速、多变量、非线性、绝对不稳定系统,是用来检验某种控制理论或方法的典型方案。
倒立摆控制理论产生的方法和技术在半导体及精密仪器加工、机器人技术、导弹拦截控制系统和航空器对接控制技术等方面具有广阔的开发利用前景。
因此研究倒立摆系统具有重要的实践意义,一直受到国内外学者的广泛关注。
本文就一级倒立摆系统进行分析和研究,建立倒立摆系统的数学模型,采用状态反馈极点配置的方法设计控制器,并应用MA TLAB 软件进行仿真。
1 一级倒立摆系统的建模1. 1 系统的物理模型如图1 所示,在惯性参考系下,设小车的质量为M ,摆杆的质量为m ,摆杆长度为l ,在某一瞬间时刻摆角(即摆杆与竖直线的夹角)为θ,作用在小车上的水平控制力为f 。
这样,整个倒立摆系统就受到重力,水平控制力和摩擦力的3 外力的共同作用。
图1 一级倒立摆物理模型1. 2 系统的数学模型在系统数学模型中,本文首先假设:(1) 摆杆为刚体。
(2)忽略摆杆与支点之间的摩擦。
(3)忽略小车与导轨之间的摩擦。
然后根据牛顿第二运动定律,求得系统的运动方程为:方程(1) , (2) 是非线性方程,由于控制的目的是保持倒立摆直立,在施加合适的外力条件下,假定θ很小,接近于零是合理的。
则sinθ≈θ,co sθ≈1 。
在以上假设条件下,对方程线性化处理后,得倒立摆系统的数学模型:1. 3 系统的状态方程以摆角θ,角速度θ',小车的位移x ,速度x'为状态变量,输出为y 。
即令:则一级倒立摆系统的状态方程为:2 控制器设计及MATLAB 仿真2. 1 极点配置状态反馈的基本原理图2 状态反馈闭环控制系统极点配置的方法就是通过一个适当的状态反馈增益矩阵的状态反馈方法,将闭环系统的极点配置到任意期望的位置。
基于MATLAB的旋转倒立摆建模和控制仿真
倒立摆系统作为一个被控对象具有非线性、强耦合、欠驱动、不稳定等典型特点,因此一直被研究者视为研究控制理论的理想平台,其作为控制实验平台具有简单、便于操作、实验效果直观等诸多优点。
倒立摆具有很多形式,如直线倒立摆、旋转倒立摆、轮式移动倒立摆等等。
其中,旋转倒立摆本体结构仅由旋臂和摆杆组成,具有结构简单、空间布置紧凑的优点,非常适合控制方案的研究,因此得到了研究者们广泛的关注[1-2]。
文献[3]介绍了直线一级倒立摆的建模过程,并基于MATLAB 进行了仿真分析;文献[4]通过建立倒立摆的数学模型,采用MATLAB 研究了倒立摆控制算法及仿真。
在倒立摆建模、仿真和研究中大多数研究者常用理论建模方法,也可以利用SimMechanics 搭建三维可视化模型仿真;文献[5]使用SimMechanics 工具箱建立旋转倒立摆物理模型,通过极点配置、PD 控制和基于线性二次型控制实现了倒立摆的平衡控制;文献[6]通过设计的全状态观反馈控制器来实现单极旋转倒立摆SimMechanics 模型控制,表明了SimMechanics 可用于不稳定的非线性系统;文献[7]通过单级倒立摆SimMechanics 仿真,研究了Bang-Bang 控制和LQR 控制对倒立摆的自起摆和平衡控制;文献[8]基于Sim⁃Mechanics 建立了直线六级倒立摆模型,并基于LRQ 设计状态反馈器进行了仿真控制分析。
本文首先采用Lagrange 方法建立了旋转倒立摆的动力学模型,在获得了旋转倒立摆动力学微分方程后建立了s-func⁃tion 仿真模型;然后,本文采用SimMechanics 建立了旋转的可视化动力学模型。
针对两种动力学模型,采用同一个PID 控制器进行了控制,从控制结果可以看出两种模型的响应曲线完全一致,这两种模型相互印证了各自的正确性。
1旋转倒立摆系统的动力学建模旋转倒立摆是由旋臂和摆杆构成的系统,如图1所示,旋臂绕固定中心旋转(角度记为θ)带动摆杆运动,摆杆可以绕旋臂自由转动,角度记为α。
